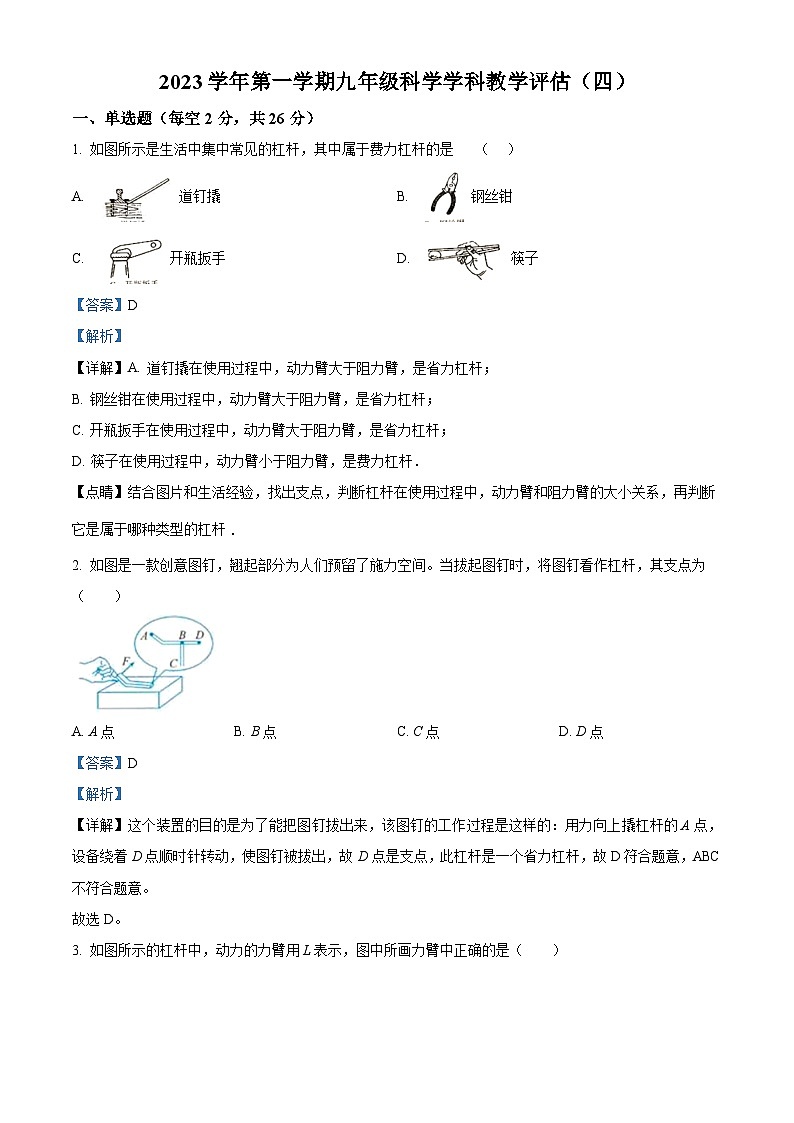

，浙江省宁波市鄞州区咸祥镇初中2023-2024学年九年级上学期教学质量评估（四）科学试题

这是一份，浙江省宁波市鄞州区咸祥镇初中2023-2024学年九年级上学期教学质量评估（四）科学试题，共10页。试卷主要包含了单选题，填空题，实验探究题，解答题等内容，欢迎下载使用。
1. 如图所示是生活中集中常见的杠杆，其中属于费力杠杆的是 （ ）
A. 道钉撬B. 钢丝钳
C. 开瓶扳手D. 筷子
【答案】D
【解析】
【详解】A. 道钉撬在使用过程中，动力臂大于阻力臂，是省力杠杆；
B. 钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆；
C. 开瓶扳手在使用过程中，动力臂大于阻力臂，是省力杠杆；
D. 筷子在使用过程中，动力臂小于阻力臂，是费力杠杆．
【点睛】结合图片和生活经验，找出支点，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．
2. 如图是一款创意图钉，翘起部分为人们预留了施力空间。当拔起图钉时，将图钉看作杠杆，其支点为（ ）
A. A点B. B点C. C点D. D点
【答案】D
【解析】
【详解】这个装置的目的是为了能把图钉拔出来，该图钉的工作过程是这样的：用力向上撬杠杆的A点，设备绕着D点顺时针转动，使图钉被拔出，故 D点是支点，此杠杆是一个省力杠杆，故D符合题意，ABC不符合题意。
故选D。
3. 如图所示的杠杆中，动力的力臂用L表示，图中所画力臂中正确的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】力臂的画法：先找支点，然后作力的作用线，从支点向力的作用线作垂线，标上字母。故动力臂是“支点到动力的作用线的距离”，画动力臂时应从支点向动力的作用线作垂线。故D正确，ABC错误。
故选D。
4. 如图所示，圆弧形轨道CD固定，水平杠杆OA的A端恰在圆的圆心处，小圆环E套在轨道上通过细线与水平杆OA端相连，一重物G悬挂在杠杆上的B点。在E环从C点沿轨道顺时针转到D点的过程中，细线对A端的拉力F的变化情况，以下说法正确的是（ ）
A. 保持不变B. 先变小再变大
C. 一直变小D. 先变大再变小
【答案】B
【解析】
【详解】根据图片可知，在E环从C点顺时针转动到D点的过程中，当EA与杠杆AO垂直时，动力臂最长，根据杠杆的平衡条件F1L1=F2L2可知，此时动力最小，因此拉力F的变化情况为先变小后变大，故B正确，而A、C、D错误。
故选B。
5. 在图中所示的简单机械中，忽略机械自重和摩擦，当提起相同重物时，最省力的是
A. B. C. D.
【答案】A
【解析】

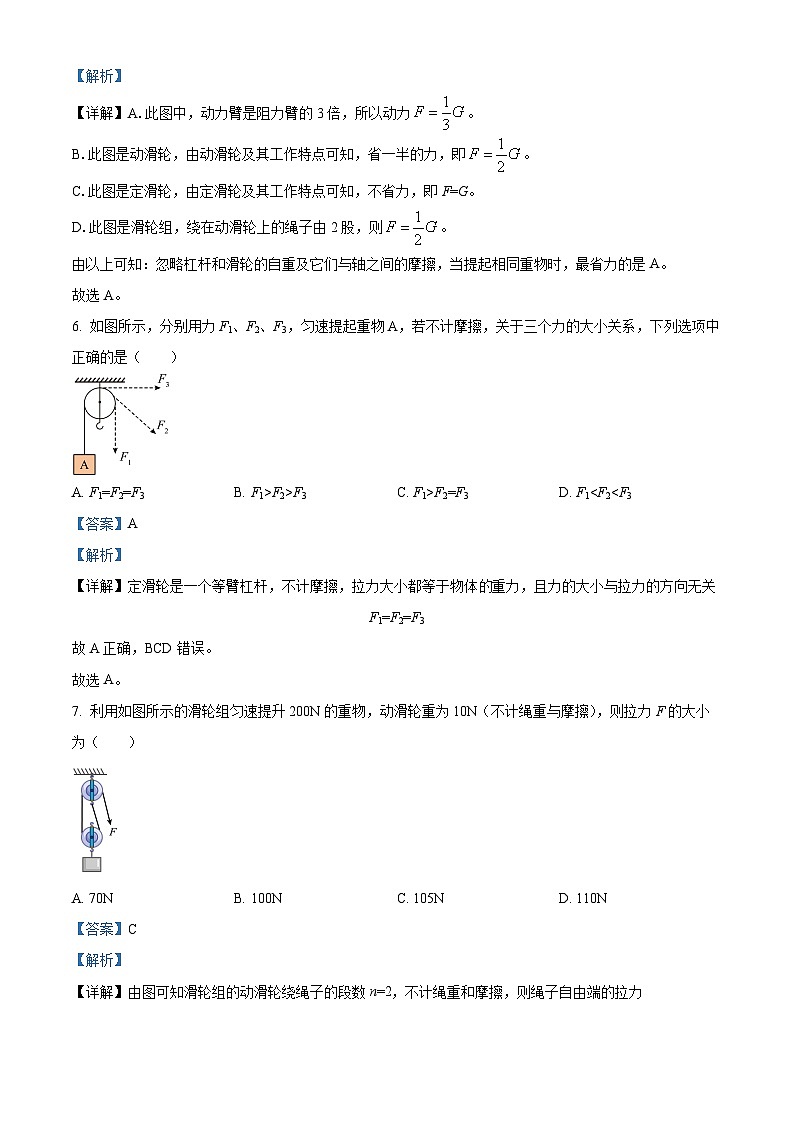

【详解】A.此图中，动力臂是阻力臂的3倍，所以动力。
B.此图是动滑轮，由动滑轮及其工作特点可知，省一半的力，即。
C.此图是定滑轮，由定滑轮及其工作特点可知，不省力，即F=G。
D.此图是滑轮组，绕在动滑轮上的绳子由2股，则。
由以上可知：忽略杠杆和滑轮的自重及它们与轴之间的摩擦，当提起相同重物时，最省力的是A。
故选A。
6. 如图所示，分别用力F1、F2、F3，匀速提起重物A，若不计摩擦，关于三个力的大小关系，下列选项中正确的是（ ）
A. F1=F2=F3B. F1>F2>F3C. F1>F2=F3D. F1
