高中通用技术学考复习9流程及其设计练习含答案

这是一份高中通用技术学考复习9流程及其设计练习含答案，共7页。

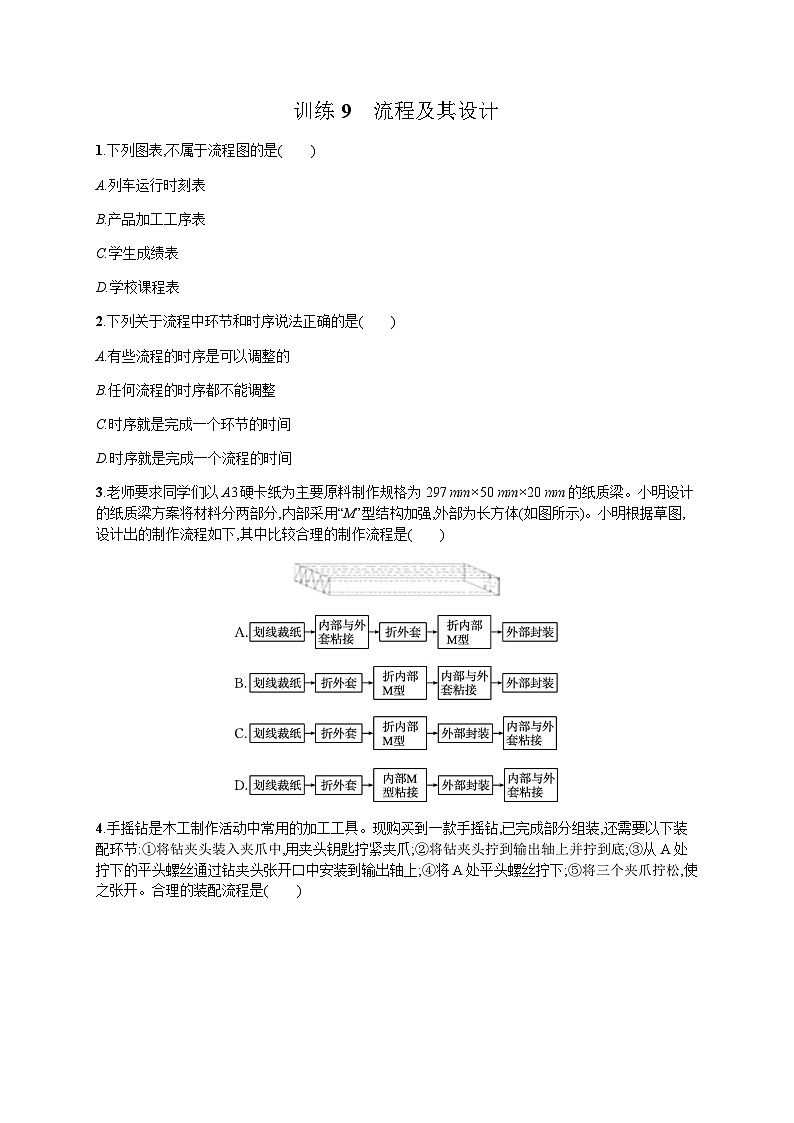

训练9　流程及其设计1.下列图表,不属于流程图的是(　　)A.列车运行时刻表B.产品加工工序表C.学生成绩表D.学校课程表2.下列关于流程中环节和时序说法正确的是(　　)A.有些流程的时序是可以调整的B.任何流程的时序都不能调整C.时序就是完成一个环节的时间D.时序就是完成一个流程的时间3.老师要求同学们以A3硬卡纸为主要原料制作规格为297 mm×50 mm×20 mm的纸质梁。小明设计的纸质梁方案将材料分两部分,内部采用“M”型结构加强,外部为长方体(如图所示)。小明根据草图,设计出的制作流程如下,其中比较合理的制作流程是(　　)4.手摇钻是木工制作活动中常用的加工工具。现购买到一款手摇钻,已完成部分组装,还需要以下装配环节:①将钻夹头装入夹爪中,用夹头钥匙拧紧夹爪;②将钻夹头拧到输出轴上并拧到底;③从A处拧下的平头螺丝通过钻夹头张开口中安装到输出轴上;④将A处平头螺丝拧下;⑤将三个夹爪拧松,使之张开。合理的装配流程是(　　)A.④、②、⑤、③、①B.④、⑤、②、③、①C.⑤、④、②、③、①D.④、⑤、③、②、①5.小明制作了如图a所示的部分工件,要搭建如图b所示的小板凳,合理的流程是(　　)图a图bA.安装凳脚A到凳面→安装挡板到凳脚A、凳面→安装凳脚BB.安装凳脚A到挡板→安装凳脚B到挡板→安装凳面C.安装凳脚A到凳面→安装凳脚B到凳面→安装挡板D.安装挡板到凳面→安装凳脚A→安装凳脚B6.(2022年浙江1月选考)石英砂生产工艺示意图如图所示。原材料石英石通过碎石机粗碎,振动筛筛分,制砂机细碎,洗砂机清洗,最终得到粒度小于5 mm的石英砂。下列流程图正确的是(　　)7.(2022浙江十校联考)某企业啤酒生产工艺流程图如图所示,下列关于该工艺流程图的分析不恰当的是(　　)A.生产啤酒的原料有麦芽、水、酒花、糖等B.发酵环节之后才能进入冷却环节C.粉碎环节和糊化环节不可颠倒D.两次过滤所需设备不同8.(2022浙江名校协作体返校考)某公司的铝制模具生产工艺流程如图所示。下列关于该工艺流程分析合理的是(　　)A.浇铸成型、切割、废边角料是串行工序B.将废铝屑回收利用是对该流程的质量优化C.该流程的产物只有铝制模具成品D.金加工环节还可以做进一步的划分9.(2022浙江宁波十校联考)一种U型挂锁如图所示,它由锁扣和锁头两部分组成。锁扣由直钢棒制作,且两卡扣有较高的相对位置精度,下列挂锁加工流程图工艺合理且工期最短的是(　　)10.关于塑料制品生产流程的分析如图所示,下列说法正确的是(　　)A.不合格品最终都需要破碎并返回原料端B.所有塑料制品的生产工艺均相同C.搅拌和检验是串行工序D.破碎与检验是并行工序11.(2022浙江杭州二模)炼焦生产工艺示意图如图所示。炼焦作业是将焦煤先混合、破碎后,加入炼焦炉内经干馏后产生热焦炭及焦炉气的过程。下列流程图正确的是(　　)12.(2022浙江湖丽衢三地联考)某企业硫酸铜的生产工艺流程如图所示。下列关于该工艺流程的分析正确的是(　　)A.氧化焙烧与酸浸的时序可以颠倒B.氧化、结晶和烘干是串行工序C.为实现工期优化可去除烘干环节D.该工艺流程实现了残渣的循环利用13.(2022浙江宁波二模)冰壶比赛作为冬奥会的比赛项目,素有冰上国际象棋之称。如图所示的冰壶作为比赛用具,要经历多道加工流程:开采制造石坯;用钻孔机在石坯的中心打出手柄安装孔;用打磨机打磨成型;底部打磨凹槽后嵌入耐磨石片;用玻璃珠击打冰壶的侧面形成凹痕,防止冰壶在撞击时开裂;安装手柄等。下列流程图用于冰壶制造最合适的是(　　)14.(2022浙江温州三模)一种湿污泥掺秸秆低成本干化及微波法制备生物炭的工艺,用于污泥处理及秸秆露天焚烧治理。采用太阳能和废热烟气作热源,对掺杂秸秆的污泥干化后压制成颗粒,再利用微波碳化制成多孔生物炭。下列关于该工艺流程的方框图正确的是(　　)训练9　流程及其设计1.C　因为没有时序,缺少流程的要素。2.A　并行流程的时序可以改变。3.B　只有把外套和内部M型都做好了,才可以进行内部与外套粘接。4.A　在安装钻夹头前,需要把A处平头螺丝拧下,然后在输出轴上装入钻夹头并拧到底。注意此时钻夹头还未完全固定,接下来先把钻夹头上的三个夹爪打开,然后用从A处拧下的平头螺丝对钻夹头进行固定。最后再在夹爪上装入麻花钻头,并用夹头钥匙进行锁紧固定。5.B　安装小板凳的流程应该从下往上,凳脚安装好后才能安装凳面,选B。6.D　结合图示流程图分析,(1)细碎环节之后应该洗砂,不存在回路;(2)筛分出的粒度在10 mm以上的石英砂需要再次用碎石机粗碎,所以此处存在回路,另外,经振动筛筛分后还有一部分5 mm以下的石英砂直接进入清洗环节。选D。7.B　按照工艺流程图,应先进入冷却环节再进入发酵环节。8.D　废边角料是产物,不是环节,A错误;将废铝屑回收利用并没有提升铝制模具成品的品质,所以不属于质量优化,B错误;该流程的产物还有:废边角料、废铝屑粉尘、废铝屑和废乳化液,C错误。9.A　由于两卡扣(卡口)有较高的相对位置精度,所以应在锁扣折弯之后再锉削卡口;锁头与锁扣是挂锁的两个部分,锁头制作与锁扣制作可分两条生产线同时进行,以使工期最短。10.C　不合格品破碎后除返回原料端外还可进入生产制品环节,A错;常见的塑料制品的工艺有挤出、注塑、吹塑、吸塑等,B错;破碎与检验两环节不是并行工序,不可同时进行,D错。11.A　由题意及图可知,炼焦炉对应的是干馏环节,之后产生焦炉气和热焦炭,热焦炭经湿式或者干式淬火都能产生焦炭,选A。12.B　根据流程图,氧化、结晶和烘干是依次进行的,是串行工序。13.A　该流程设计中,手柄喷漆应在安装手柄前,故B错;打磨塑形应放在安装手柄之前,故C错;底部凹槽加工应在安装耐磨石片之前,故D错。14.C　题干中描述的是“对掺杂秸秆的湿污泥干化后压制成颗粒”,并且“秸秆”、“湿污泥”是加工原料不是环节,不能加方框,故C选项符合题意。
