高中通用技术学考复习15系统与控制专题突破练习含答案
展开这是一份高中通用技术学考复习15系统与控制专题突破练习含答案,共5页。试卷主要包含了手摇豆浆机如图所示等内容,欢迎下载使用。

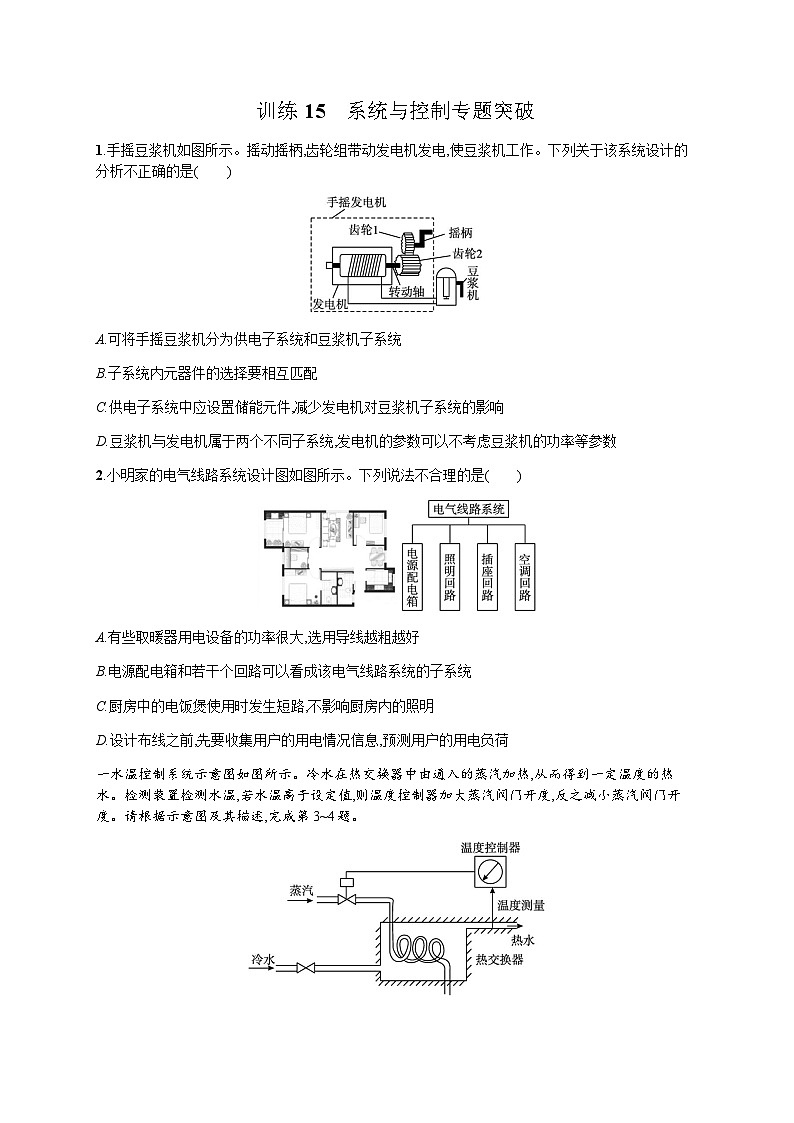

A.可将手摇豆浆机分为供电子系统和豆浆机子系统
B.子系统内元器件的选择要相互匹配
C.供电子系统中应设置储能元件,减少发电机对豆浆机子系统的影响
D.豆浆机与发电机属于两个不同子系统,发电机的参数可以不考虑豆浆机的功率等参数
2.小明家的电气线路系统设计图如图所示。下列说法不合理的是( )
A.有些取暖器用电设备的功率很大,选用导线越粗越好
B.电源配电箱和若干个回路可以看成该电气线路系统的子系统
C.厨房中的电饭煲使用时发生短路,不影响厨房内的照明
D.设计布线之前,先要收集用户的用电情况信息,预测用户的用电负荷
一水温控制系统示意图如图所示。冷水在热交换器中由通入的蒸汽加热,从而得到一定温度的热水。检测装置检测水温,若水温高于设定值,则温度控制器加大蒸汽阀门开度,反之减小蒸汽阀门开度。请根据示意图及其描述,完成第3~4题。

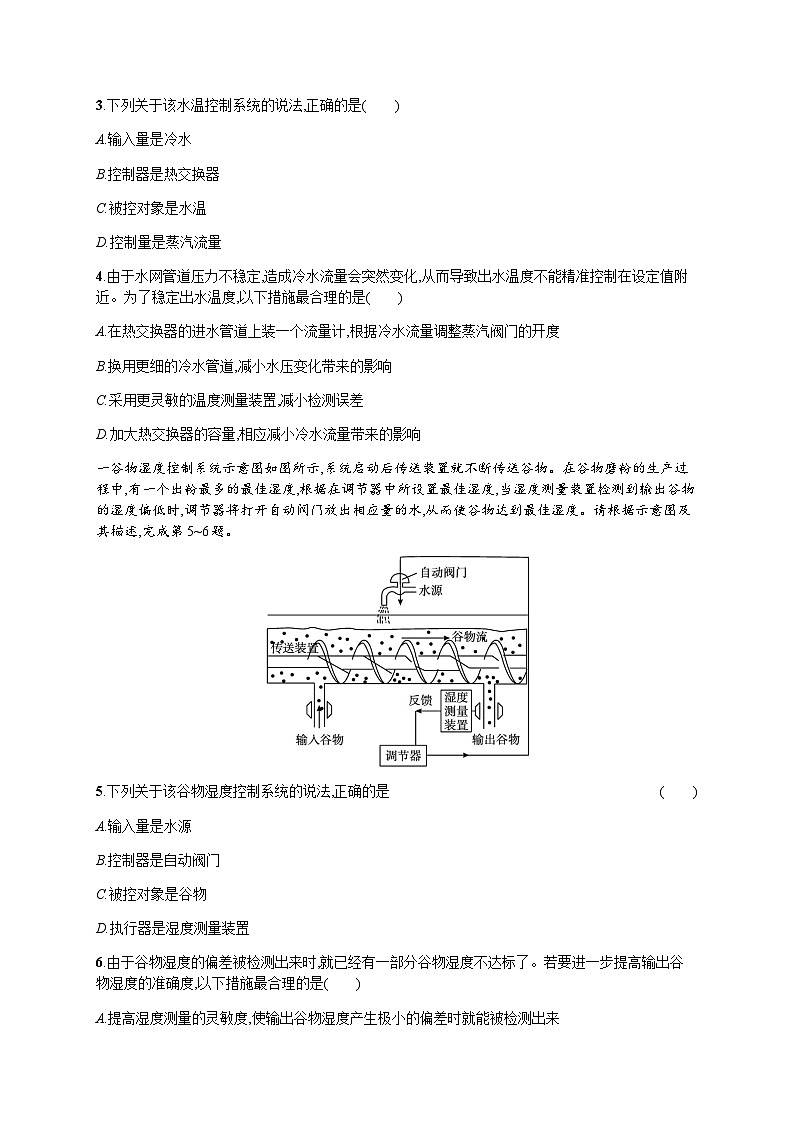

3.下列关于该水温控制系统的说法,正确的是( )
A.输入量是冷水
B.控制器是热交换器
C.被控对象是水温
D.控制量是蒸汽流量
4.由于水网管道压力不稳定,造成冷水流量会突然变化,从而导致出水温度不能精准控制在设定值附近。为了稳定出水温度,以下措施最合理的是( )
A.在热交换器的进水管道上装一个流量计,根据冷水流量调整蒸汽阀门的开度
B.换用更细的冷水管道,减小水压变化带来的影响
C.采用更灵敏的温度测量装置,减小检测误差
D.加大热交换器的容量,相应减小冷水流量带来的影响
一谷物湿度控制系统示意图如图所示,系统启动后传送装置就不断传送谷物。在谷物磨粉的生产过程中,有一个出粉最多的最佳湿度,根据在调节器中所设置最佳湿度,当湿度测量装置检测到输出谷物的湿度偏低时,调节器将打开自动阀门放出相应量的水,从而使谷物达到最佳湿度。请根据示意图及其描述,完成第5~6题。
5.下列关于该谷物湿度控制系统的说法,正确的是( )
A.输入量是水源
B.控制器是自动阀门
C.被控对象是谷物
D.执行器是湿度测量装置
6.由于谷物湿度的偏差被检测出来时,就已经有一部分谷物湿度不达标了。若要进一步提高输出谷物湿度的准确度,以下措施最合理的是( )
A.提高湿度测量的灵敏度,使输出谷物湿度产生极小的偏差时就能被检测出来
B.增加一组输出谷物的湿度测量装置,减少检测误差
C.放慢传送装置的传送速度,以增加测量时间
D.对输入谷物进行湿度测量,并根据测量结果进行定量喷水
雨滴感应式自动雨刷控制系统能够根据下雨量控制雨刮器转动的速度,如图所示。雨滴传感器将检测出的雨滴大小变成电信号,传递给微处理机,微处理机根据电信号的强弱控制直流电动机的转速,从而控制雨刷的速度,使得雨刮器的速度与雨量大小相适应。回答7~8题。
7.为了提高雨刷效果,并适合于不同的场合,以下的几个优化措施,合理的是( )
8.以下对该控制系统的说法,不正确的是( )
A.该控制系统属于自动、开环控制
B.该系统的被控对象是雨刮器
C.该系统的执行器是驱动电机
D.该系统的控制器是放大回路
9.某家用饮水机中的保温控制系统示意图如图所示。在这个系统中,温度传感器、控制电路、电热丝等构成水温控制系统。当温度传感器检测到水温下降时,控制电路接通电热丝对水进行加热,使储水器中的水温上升;当水温达到设定值时,断电停止加热,从而使储水器中的水温保持在设定值。
(1)此系统是 系统(选填“开放”或“封闭”)。
(2)根据上述材料在“ ”处填上相应内容。
执行器是 ;被控对象是 ;检测装置是 。
(3)小亮发现饮水机经常在家人上班或夜间睡觉时仍处于加热或保温状态,非常浪费能源。为了解决这一问题,以下方案比较可行的是 。
①安装一个定时插座,设置自动关闭时间,再将饮水机接在定时插座上;
②设置红外线检测控制装置,当检测到饮水机周围没人时,断开饮水机电源。
训练15 系统与控制专题突破
1.D 2.A 3.D 4.A 5.C 6.D 7.A 8.D
9.答案 (1)开放
(2)电热丝 储水器中的水 温度传感器
(3)②
解析 (1)该系统与外界既有能量的交换,又有物质的交换,因此是开放系统。
(2)根据该闭环控制系统的工作过程,判断检测装置、执行器、被控对象。
(3)为解决无人时饮水机仍然工作的问题,最优方案就是让饮水机能检测人是否在,因此选择②。
