知识精讲
知识点01 多用电表
1．指针式多用电表
如图1所示是一种指针式多用电表外形图，表的上半部分为刻度显示盘，下半部分是选择开关，开关周围有测量功能的区域及量程．
图1
2．数字式多用电表
如图2所示，数字式多用电表的上半部分是读数屏，下半部分为选择开关，数字式多用电表的测量值以数字形式直接显示．
图2
知识点02 多用电表的使用
1．使用前，应调节多用电表的机械调零旋钮，使指针正对电流的零刻度．
2．使用后，要把选择开关拨至“OFF”挡或“最大交流电压”挡．
3．使用多用电表测量电压、电流和电阻．
(1)测电压：
①选择直流电压挡合适的量程，并将选择开关旋至相应位置．
②将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．
③根据表盘上相应量程的直流电压刻度读出电压值．
(2)测电流：
①选择直流电流挡合适的量程，并将选择开关旋至相应位置．
②断开开关，把多用电表串联在电路中，注意电流应从红表笔流入多用电表．
(3)测电阻：
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．
②欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指向“0 Ω”．
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘倍率即为待测电阻阻值．
知识点03 多用电表欧姆挡的原理
1．多用电表欧姆挡(即欧姆表)由表头、电源和可变电阻三部分组成，它的工作依据就是闭合电路欧姆定律．
2．测量原理
图3
如图3所示，当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝eq \f(E,r＋Rg＋R0＋Rx)，改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的Rx值，就可以从刻度盘上直接读出被测电阻的阻值．
3．内阻：将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流Ig，根据闭合电路的欧姆定律，Ig＝eq \f(E,r＋Rg＋R0)，故欧姆表内电阻R内＝eq \f(E,Ig)＝r＋Rg＋R0.
4．中值电阻：当外加电阻Rx＝r＋Rg＋R0＝R内时，电流为I＝eq \f(E,Rx＋R0＋Rg＋r)＝eq \f(1,2)Ig，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻．
5．欧姆表刻度盘的特点
(1)如图4所示，当红、黑表笔短接时，调节欧姆调零旋钮，使电流表指针满偏，所以在电流满偏处标电阻“0”；当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”．
图4
(2)I与Rx不成正比，欧姆表的刻度不均匀．
(3)同一倍率下，欧姆表偏角(偏角是指相对零电流位置或左端的“∞”刻度而言的)越大，表明被测电阻越小．

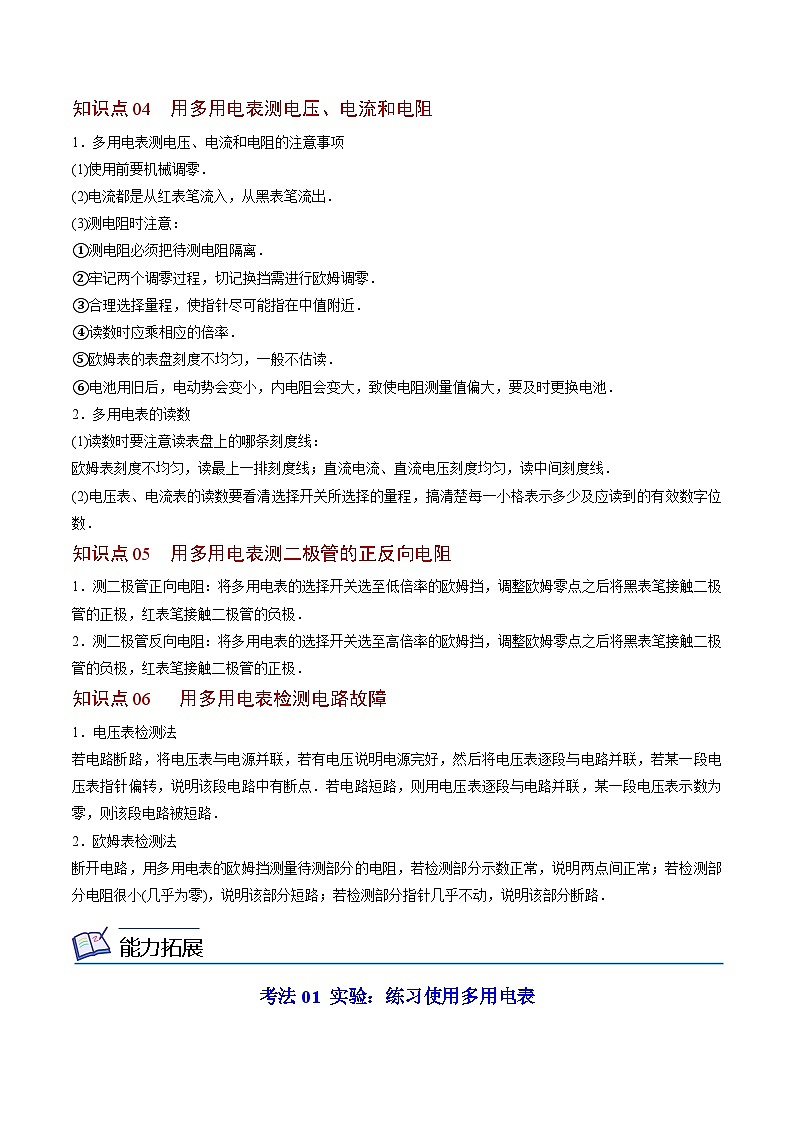

知识点04 用多用电表测电压、电流和电阻
1．多用电表测电压、电流和电阻的注意事项
(1)使用前要机械调零．
(2)电流都是从红表笔流入，从黑表笔流出．
(3)测电阻时注意：
①测电阻必须把待测电阻隔离．
②牢记两个调零过程，切记换挡需进行欧姆调零．
③合理选择量程，使指针尽可能指在中值附近．
④读数时应乘相应的倍率．
⑤欧姆表的表盘刻度不均匀，一般不估读．
⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池．
2．多用电表的读数
(1)读数时要注意读表盘上的哪条刻度线：
欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线．
(2)电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数．
知识点05 用多用电表测二极管的正反向电阻
1．测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．
2．测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．
知识点06 用多用电表检测电路故障
1．电压表检测法
若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段电路被短路．
2．欧姆表检测法
断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分断路．
能力拓展
考法01 实验：练习使用多用电表
【典例1】
1．某同学用多用电表的欧姆挡的“”挡测量一个电阻的阻值，发现指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是（ ）
A．应把选择开关换到“”挡，重新进行欧姆调零后再测量
B．应把选择开关换到“”挡，不用再进行欧姆调零就直接测量
C．应把选择开关换到“”挡，重新进行欧姆调零后再测量
D．应把选择开关换到“”挡，不用再进行欧姆调零就直接测量
考法02 多用电表的结构和使用方法
【典例2】
2．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻均完好。现要求用多用电表对该电路的故障进行探测，一同学将两表笔正确地插入插孔后，将红表笔接触图中的点，然后黑表笔分别接触、两点。已知电源的电动势为，两个定值电阻的阻值分别为、。为了能完成上述操作应选择的合理挡位是（ ）
A．直流电压挡B．直流电流挡
C．直流电压挡D．欧姆挡
考法03 多用电表直流电流、电压表的读数
【典例3】
3．如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用电表来测量它的电动势，下列步骤中正确的是（ ）
①把多用电表的选择开关置于交流500V挡或置于OFF挡；
②把多用电表的红表笔和干电池的负极接触，黑表笔与正极接触；
③把多用电表的红表笔和干电池的正极接触，黑表笔与负极接触；
④在表盘上读出电压值；
⑤把多用电表的选择开关置于直流25V挡；
⑥把多用电表的选择开关置于直流5V挡
A．⑤③④①B．②⑤①④
C．⑥③④①D．⑥②④①
考法04 多用电表欧姆挡的测量原理和内部电路
【典例4】
4．下列说法中正确的是（ ）
A．欧姆表的每一挡测量范围都是0到∞
B．用欧姆表的不同挡测量同一电阻的阻值，误差大小是一样的
C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大
D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小
考法05 多用电表测电阻的方法、操作步骤、注意事项和读数
【典例5】
5．如图所示电路的三根导线中有一根是断的。电源、电阻器R1、R2及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：（ ）
A．直流10V挡B．直流0.5A挡
C．直流2.5V挡D．欧姆挡
考法06 使用多用电表测量二极管的正反向电阻
【典例6】
6．多用电表在选择不同的挡位时，在电路中有不同的连接方式，则下列叙述正确的是（ ）
A．当多用电表调至电压挡时按电路图甲连接，然后闭合开关
B．当多用电表调至电流挡时按电路图乙连接，然后闭合开关
C．当多用电表调至欧姆挡时按电路图丙连接，然后闭合开关
D．当多用电表测量二极管的反向电阻时，按电路图丁连接
分层提分
题组A 基础过关练
1．在“练习使用多用电表”实验中：某同学欲测量一节干电池的电压，下述操作正确的是（ ）。
A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
B．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
C．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数
D．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数
2．如图所示，用多用电表测量直流电压U和测量电阻R时（ ）
A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表
B．两者电流均从红表笔流入多用电表
C．两者电流均从红表笔流出多用电表
D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表
3．关于多用电表刻度盘上的刻度，下列说法正确的是（ ）
A．测量电压、电流和电阻时，所用的刻度都是均匀的
B．测电阻时，各挡位的测量范围都是0~∞，所以测量时不需要选择挡位
C．电阻挡的零刻线与电压挡的零刻线重合
D．电阻挡的零刻线与电流挡的满刻线重合
4．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（ ）
A．甲，aB．乙，aC．丙，bD．乙，b
5．将红表笔插入多用电表的正(＋)插孔，黑表笔插入多用电表的负(-)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的（ ）
A．测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表
B．测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表
C．选择欧姆档×10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1档，调零后再测
D．选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻
6．一个用满偏电流为3mA的电流表改装而成的欧姆表，调零后用它测量500Ω的标准电阻时，指针恰对在刻度盘的正中间，当用它测量一个未知电阻时，指针在1mA处，则电源的电动势及被测电阻的阻值为（ ）
A．1.5V，1000ΩB．5V，5000Ω
C．3V，1500ΩD．3V，2000Ω
题组B 能力提升练
1．如图所示为一简单欧姆表原理示意图，其中电流表G的满偏电流Ig＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E＝1.5V，内阻r＝0.5Ω，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx的阻值为（ ）
A．4kΩB．5kΩ
C．6kΩD．8kΩ
2．如图所示为多用电表电阻的原理图，表头内阻为，调零电阻为，电池的电动势为，内阻为，则下列说法中错误的是（ ）
A．它是根据闭合电路欧姆定律制成的，并且由表改装的
B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则
C．电阻挡对应的刻度不均匀，且“”刻度一般在刻度盘的右端
D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是
3．在使用多用电表测电阻时，一同学选用“”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是
A．换用“”挡，直接测量
B．换用“”挡，直接测量
C．换用“”挡，重新调整欧姆零点后测量
D．换用“”挡，重新调整欧姆零点后测量
4．如下图所示是简化的多用电表的电路图。转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是（ ）
A．S与1或2连接时，多用电表就成了电流表，且前者量程较小
B．S与3或4连接时，多用电表就成了电流表，且前者量程较大
C．S与3或4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
5．多用电表可用来测量电阻、电流和电压。某次测量时，其表针指示如图所示。
(1)若是选用倍率为“×100”的欧姆挡测电阻，所测电阻的阻值为______Ω。如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是______（选填“×10”“×100”或“×1k”）。
(2)若是选用量程为50mA的电流挡测量电流，则所测电流为______mA；若是选用量程为250mA的电流挡测量电流，则所测电流为______mA。
(3)若是选用量程为10V的电压挡测量电压，则所测电压为______V。
6．图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。
(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。
(2)关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得R1＋R2=_______Ω，R4=________Ω。
(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电表读数为_______；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为___________。（结果均保留3位有效数字）
题组C 培优拔尖练
1．如图中为多用电表欧姆挡原理的示意图，其中表头的满偏电流为，内阻，调零电阻的最大阻值为，串联的固定电阻，电源的电动势，电源内阻，用它测量电阻，能准确测量的阻值范围是（ ）
A．B．
C．D．
2．关于欧姆表及其使用中的问题，下列说法中正确的是
A．接欧姆表内电源负极的应是黑表笔
B．换挡后，都要重新调节调零电阻，使指针指到满刻度
C．表盘刻度最左边所表示的电阻阻值的零
D．表盘上所标明的电阻阻值刻度是均匀的
3．某同学测量一只未知阻值的电阻，他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图所示。为了使多用电表测量的结果更准确，该同学应该进行哪些操作（ ）
A．换×100挡，测未知阻值的电阻
B．换×100挡，欧姆调零，再测未知阻值的电阻
C．换×1挡，测未知阻值的电阻
D．换×1挡，欧姆调零，再测未知阻值的电阻
4．某个多用电表的面板如图所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆×1挡，若把多用电表的红黑表笔短接时，表针恰好指在电流满刻度处。若A、B、C、D、E平分表示刻度的那段圆弧AE，则测电阻时，刻度D处对应的电阻阻值是（ ）
A．1500ΩB．1000ΩC．500ΩD．0
5．某同学为了自制欧姆表，设计了如图甲所示的电路，他找来以下器材：
A．电流表G（满偏电流为2mA，内阻为40Ω，图乙是电流表G的刻度盘）
B．干电池组（E=3V，r约2Ω）
C．滑动变阻器（0~100Ω）
D．定值电阻600Ω
E．定值电阻900Ω
F．定值电阻1400Ω
G．导线若干
回答下列问题：
（1）他应选择定值电阻________（填器材序号）接入图甲电路中R0的位置。
（2）将红黑表笔短接，调节滑动变阻器R，使电流计指针对准________mA处。
（3）为了直接读出待测电阻值，他用贴纸在电流刻度旁标记相应的电阻值，则电流刻度1.00mA位置标记的电阻值应为________Ω。
（4）实验室的直流电压表有两个量程，分别是3V、15V，内阻分别约1.5kΩ、10kΩ，该同学想用自制的欧姆表测量其内阻，他应将电压表的“-”接线柱与图甲中的________接线柱相连（填“A”或“B”），且________V量程的内阻测量结果更准确。
6．图a是某同学组装完成的简易多用电表的电路图，图中E是电池，是定值电阻，是可变电阻，表头G是满偏电流为250μA，内阻为480Ω，其表盘如图b所示，最上一行刻度的正中央刻度值为“15”．图a中虚线方框内为换档开关，A端和B端分别与两表笔相连，该多用电表有5个档位，和5个档位分别为：直流电压1V档和5V档；直流电流1mA档和2.5mA档，欧姆×100挡．
(1)若用欧姆×100Ω档测二极管的反向电阻，则图（a）中的A端应与________（填“红”或“黑”）色表笔连接后，再将此表笔金属部分与二极管的__________（填“正”或“负”）极相接触，测得的示数如图b，则读数为__________（保留两位有效数字）．
(2)某次测量时该多用电表指针位置如图b所示，若此时B端是与“1”相连的，则多用电表的读数为____________．
(3)根据题中所给的条件可得E=_______V,=__________Ω．
(4)若该表的欧姆×100Ω档使用一段时间后，电池内阻不能忽略且变大，电动势变小，但将两表笔短接时调节，指针仍能满偏，按正确使用方法进行测量，其测量结果与最初时的该表测量结果相比将_______．
A．偏大 B．偏小 C．不变 D．无法确定

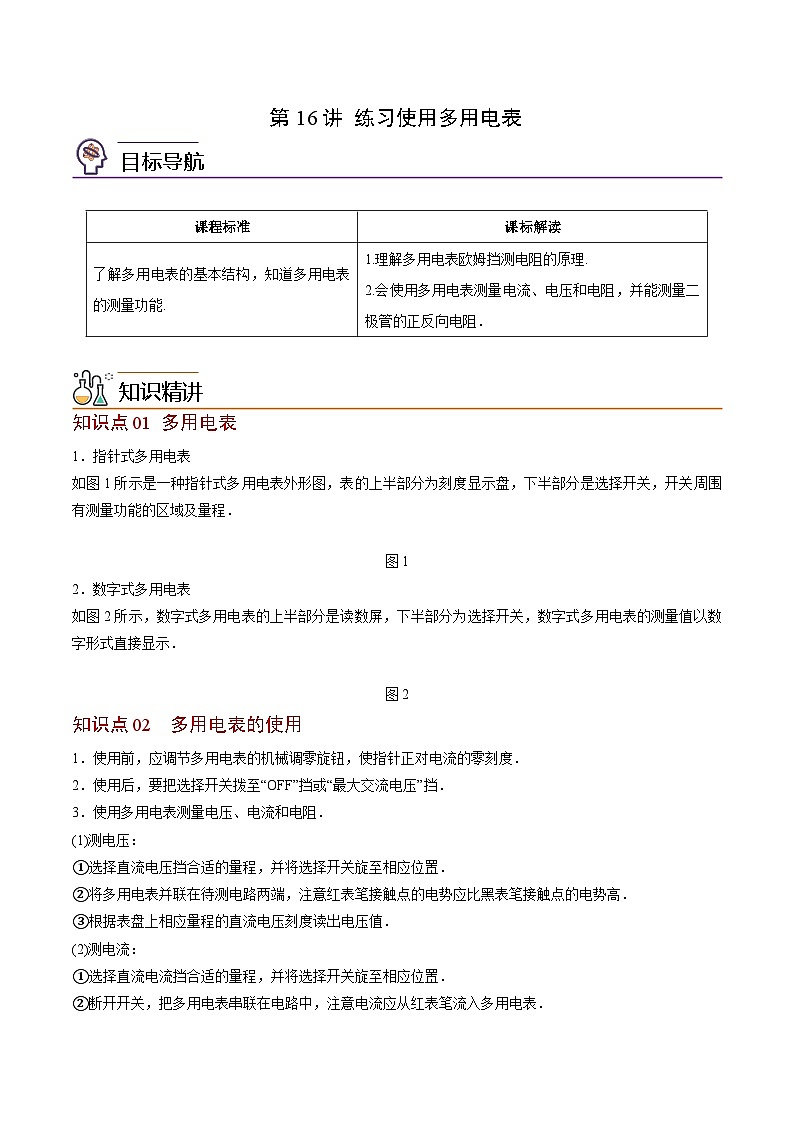

第16讲 练习使用多用电表
目标导航
知识精讲
知识点01 多用电表
1．指针式多用电表
如图1所示是一种指针式多用电表外形图，表的上半部分为刻度显示盘，下半部分是选择开关，开关周围有测量功能的区域及量程．
图1
2．数字式多用电表
如图2所示，数字式多用电表的上半部分是读数屏，下半部分为选择开关，数字式多用电表的测量值以数字形式直接显示．
图2
知识点02 多用电表的使用
1．使用前，应调节多用电表的机械调零旋钮，使指针正对电流的零刻度．
2．使用后，要把选择开关拨至“OFF”挡或“最大交流电压”挡．
3．使用多用电表测量电压、电流和电阻．
(1)测电压：
①选择直流电压挡合适的量程，并将选择开关旋至相应位置．
②将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．
③根据表盘上相应量程的直流电压刻度读出电压值．
(2)测电流：
①选择直流电流挡合适的量程，并将选择开关旋至相应位置．
②断开开关，把多用电表串联在电路中，注意电流应从红表笔流入多用电表．
(3)测电阻：
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．
②欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指向“0 Ω”．
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘倍率即为待测电阻阻值．
知识点03 多用电表欧姆挡的原理
1．多用电表欧姆挡(即欧姆表)由表头、电源和可变电阻三部分组成，它的工作依据就是闭合电路欧姆定律．
2．测量原理
图3
如图3所示，当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝eq \f(E,r＋Rg＋R0＋Rx)，改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的Rx值，就可以从刻度盘上直接读出被测电阻的阻值．
3．内阻：将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流Ig，根据闭合电路的欧姆定律，Ig＝eq \f(E,r＋Rg＋R0)，故欧姆表内电阻R内＝eq \f(E,Ig)＝r＋Rg＋R0.
4．中值电阻：当外加电阻Rx＝r＋Rg＋R0＝R内时，电流为I＝eq \f(E,Rx＋R0＋Rg＋r)＝eq \f(1,2)Ig，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻．
5．欧姆表刻度盘的特点
(1)如图4所示，当红、黑表笔短接时，调节欧姆调零旋钮，使电流表指针满偏，所以在电流满偏处标电阻“0”；当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”．
图4
(2)I与Rx不成正比，欧姆表的刻度不均匀．
(3)同一倍率下，欧姆表偏角(偏角是指相对零电流位置或左端的“∞”刻度而言的)越大，表明被测电阻越小．
知识点04 用多用电表测电压、电流和电阻
1．多用电表测电压、电流和电阻的注意事项
(1)使用前要机械调零．
(2)电流都是从红表笔流入，从黑表笔流出．
(3)测电阻时注意：
①测电阻必须把待测电阻隔离．
②牢记两个调零过程，切记换挡需进行欧姆调零．
③合理选择量程，使指针尽可能指在中值附近．
④读数时应乘相应的倍率．
⑤欧姆表的表盘刻度不均匀，一般不估读．
⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池．
2．多用电表的读数
(1)读数时要注意读表盘上的哪条刻度线：
欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线．
(2)电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数．
知识点05 用多用电表测二极管的正反向电阻
1．测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．
2．测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．
知识点06 用多用电表检测电路故障
1．电压表检测法
若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段电路被短路．
2．欧姆表检测法
断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分断路．
能力拓展
考法01 实验：练习使用多用电表
【典例1】
1．某同学用多用电表的欧姆挡的“”挡测量一个电阻的阻值，发现指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是（ ）
A．应把选择开关换到“”挡，重新进行欧姆调零后再测量
B．应把选择开关换到“”挡，不用再进行欧姆调零就直接测量
C．应把选择开关换到“”挡，重新进行欧姆调零后再测量
D．应把选择开关换到“”挡，不用再进行欧姆调零就直接测量
【答案】A
【详解】
当用多用电表的欧姆挡的“”挡测量一个电阻的阻值，指针偏转角度很小时，说明电阻值较大，挡位选择得太低，故应该选择更高的挡位，把选择开关换到“”挡，重新进行欧姆调零后再测量。
故选A。
考法02 多用电表的结构和使用方法
【典例2】
2．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻均完好。现要求用多用电表对该电路的故障进行探测，一同学将两表笔正确地插入插孔后，将红表笔接触图中的点，然后黑表笔分别接触、两点。已知电源的电动势为，两个定值电阻的阻值分别为、。为了能完成上述操作应选择的合理挡位是（ ）
A．直流电压挡B．直流电流挡
C．直流电压挡D．欧姆挡
【答案】A
【详解】
因为被检测的电路为含电源电路，所以选用欧姆挡一定不行。由于电路中电源电动势为，所以选用直流电压挡也不安全。估测电路中电流的最大值可能为
所以选用直流电流挡也不合理，只能选用直流电压挡。
故选A。
考法03 多用电表直流电流、电压表的读数
【典例3】
3．如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用电表来测量它的电动势，下列步骤中正确的是（ ）
①把多用电表的选择开关置于交流500V挡或置于OFF挡；
②把多用电表的红表笔和干电池的负极接触，黑表笔与正极接触；
③把多用电表的红表笔和干电池的正极接触，黑表笔与负极接触；
④在表盘上读出电压值；
⑤把多用电表的选择开关置于直流25V挡；
⑥把多用电表的选择开关置于直流5V挡
A．⑤③④①B．②⑤①④
C．⑥③④①D．⑥②④①
【答案】C
【详解】
一节干电池电动势为1.5V，故选择开关置于直流5V挡，电流是由红表笔流进电表，所以红表笔接电源正极，测后为了安全，选择开关置于交流500V挡或置于OFF挡。
故选C。
考法04 多用电表欧姆挡的测量原理和内部电路
【典例4】
4．下列说法中正确的是（ ）
A．欧姆表的每一挡测量范围都是0到∞
B．用欧姆表的不同挡测量同一电阻的阻值，误差大小是一样的
C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大
D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小
【答案】A
【详解】
A．根据改装原理，电阻为零对应电流的最大值即满偏值，电阻为∞对应电流为零，因指针表示的电流可以从零到最大变化，则电阻可测量的范围为零到∞，且每一挡均可，故A正确；
BC．使用欧姆表时，指针指中央附近误差较小，用不同挡指针的偏角不同，误差大小也不同，故BC错误；
D．选不同量程时，均是指针指到中央附近误差较小，故D错误。
故选A。
考法05 多用电表测电阻的方法、操作步骤、注意事项和读数
【典例5】
5．如图所示电路的三根导线中有一根是断的。电源、电阻器R1、R2及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：（ ）
A．直流10V挡B．直流0.5A挡
C．直流2.5V挡D．欧姆挡
【答案】A
【详解】
用欧姆档要把电源断开，本题操作没有，所以不用欧姆档；用电流档要用较大量程，本题的电流表量程的0.5A太小；由于电源的电动势为6V，用电压档检测其量程要大于6V，故A正确，B、C、D错误；
故选A。
考法06 使用多用电表测量二极管的正反向电阻
【典例6】
6．多用电表在选择不同的挡位时，在电路中有不同的连接方式，则下列叙述正确的是（ ）
A．当多用电表调至电压挡时按电路图甲连接，然后闭合开关
B．当多用电表调至电流挡时按电路图乙连接，然后闭合开关
C．当多用电表调至欧姆挡时按电路图丙连接，然后闭合开关
D．当多用电表测量二极管的反向电阻时，按电路图丁连接
【答案】B
【详解】
A．测电压时，多用电表的红表笔应接在待测电阻的高电势点，A错误；
B．测电流时应将待测电阻与多用电表串联，且电流应从红表笔进入、从黑表笔流出， B正确；
C．测电阻时，应将待测电阻与电路断开后测量， C错误；
D．因为多用电表的黑表笔与内部电池的正极相连，所以测量二极管反向电阻时，应将黑表笔与二极管的负极相连， D错误。
故选B。
分层提分
题组A 基础过关练
1．在“练习使用多用电表”实验中：某同学欲测量一节干电池的电压，下述操作正确的是（ ）。
A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
B．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数
C．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数
D．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数
【答案】B
【详解】
使用多用电表测电压时，应该先机械调零，然后选择适当的挡位，表笔接触电池两极（其中红表笔接触正极），待示数稳定后读数即可。
故选B。
2．如图所示，用多用电表测量直流电压U和测量电阻R时（ ）
A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表
B．两者电流均从红表笔流入多用电表
C．两者电流均从红表笔流出多用电表
D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表
【答案】B
【详解】
题图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表。
故选B。
3．关于多用电表刻度盘上的刻度，下列说法正确的是（ ）
A．测量电压、电流和电阻时，所用的刻度都是均匀的
B．测电阻时，各挡位的测量范围都是0~∞，所以测量时不需要选择挡位
C．电阻挡的零刻线与电压挡的零刻线重合
D．电阻挡的零刻线与电流挡的满刻线重合
【答案】D
【详解】
A．测量电压、电流时，所用的刻度都是均匀的，测量电阻时所用的刻度是不均匀的，A错误；
B．测电阻时，各挡位的测量范围都是0～∞，测量时需要选择挡位，B错误；
CD．电阻挡的零刻线与直流电压挡和电流档的满刻线重合，C错误，D正确；
故选D。
4．晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（ ）
A．甲，aB．乙，aC．丙，bD．乙，b
【答案】B
【详解】
晶体二极管的正向电阻很小，而反向电阻很大。由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故选B。
5．将红表笔插入多用电表的正(＋)插孔，黑表笔插入多用电表的负(-)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的（ ）
A．测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表
B．测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表
C．选择欧姆档×10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1档，调零后再测
D．选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻
【答案】C
【详解】
AB．根据电流表的改装原理，无论改装成什么表，电流均从红表笔流入多用电表，AB错误；
C．测电阻相时，发现电表指针偏转角度太大，说明电阻小，应该换小量程的档位，C正确；
D．选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的正向电阻，D错误。
故选C。
6．一个用满偏电流为3mA的电流表改装而成的欧姆表，调零后用它测量500Ω的标准电阻时，指针恰对在刻度盘的正中间，当用它测量一个未知电阻时，指针在1mA处，则电源的电动势及被测电阻的阻值为（ ）
A．1.5V，1000ΩB．5V，5000Ω
C．3V，1500ΩD．3V，2000Ω
【答案】A
【详解】
欧姆调零时，则有
测500欧姆电阻时，则有
测未知电阻时，则有
联立解得
故A正确，B、C、D错误；
故选A。
题组B 能力提升练
1．如图所示为一简单欧姆表原理示意图，其中电流表G的满偏电流Ig＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E＝1.5V，内阻r＝0.5Ω，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx的阻值为（ ）
A．4kΩB．5kΩ
C．6kΩD．8kΩ
【答案】B
【详解】
当两表笔短接时，电流表应调至满偏电流Ig，设此时欧姆表的内阻为R内，此时有：
可得：
当指针在刻度盘正中央时有：
故有：
代入数据得：
故B正确，ACD错误；
故选B。
2．如图所示为多用电表电阻的原理图，表头内阻为，调零电阻为，电池的电动势为，内阻为，则下列说法中错误的是（ ）
A．它是根据闭合电路欧姆定律制成的，并且由表改装的
B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则
C．电阻挡对应的刻度不均匀，且“”刻度一般在刻度盘的右端
D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是
【答案】C
【详解】
A.欧姆表的工作原理是闭合电路的欧姆定律，欧姆表是由灵敏电流计G改装成的，故A正确；
B.欧姆表内置电源的负极与红表笔相连，黑表笔与正极相连，故B正确；
C.欧姆表零刻度线在最右侧，最大刻度线在最左侧，故C错误；
D.欧姆表的内阻等于其中值电阻，欧姆表内阻为：，其中值电阻也为：，故D正确．
3．在使用多用电表测电阻时，一同学选用“”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是
A．换用“”挡，直接测量
B．换用“”挡，直接测量
C．换用“”挡，重新调整欧姆零点后测量
D．换用“”挡，重新调整欧姆零点后测量
【答案】C
【分析】
欧姆表的表盘左边密右边疏，且零刻度在右边，偏角大说明阻值小，要换较小挡，重新调零后测量；
【详解】
欧姆表的零刻度在右边，所以指针偏角大说明待测电阻较小，为了准确应换挡，且重新调零后测量，故ABD错误，C正确．
【点睛】
本题考查了欧姆表的使用方法，特别要注意每次选档后都要重新调零．
4．如下图所示是简化的多用电表的电路图。转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是（ ）
A．S与1或2连接时，多用电表就成了电流表，且前者量程较小
B．S与3或4连接时，多用电表就成了电流表，且前者量程较大
C．S与3或4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
【答案】D
【详解】
A．由图可知，当S与1、2连接时，多用电表就成了电流表，电阻与表头并联，当并联电阻越小时，量程越大，因此前者量程较大，故A错误；
BC．由图可知，当S与3、4连接时，G与电阻串联，多用电表是电压表，，前者量程小，后者量程大，故BC错误；
D．由图可知，S与5连接时，G与内置电源、滑动变阻器串联，此时多用电表是成为欧姆表，故D正确。
故选D。
5．多用电表可用来测量电阻、电流和电压。某次测量时，其表针指示如图所示。
(1)若是选用倍率为“×100”的欧姆挡测电阻，所测电阻的阻值为______Ω。如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是______（选填“×10”“×100”或“×1k”）。
(2)若是选用量程为50mA的电流挡测量电流，则所测电流为______mA；若是选用量程为250mA的电流挡测量电流，则所测电流为______mA。
(3)若是选用量程为10V的电压挡测量电压，则所测电压为______V。
【答案】680 ×1k 34.5 172 6.9
【详解】
(1)[1]所测电阻的阻值为680Ω。
[2]为了使测量结果比较精确，应使指针指向中间刻度附近，所以应选“×1k”。
(2)[3]若是选用量程为50mA的电流挡测量电流，最小刻度为1mA,则读数为34.5mA。
[4]若是选用量程为250mA的电流挡测量电流，最小刻度为5mA,则读数为172mA。
(3)[5]若是选用量程为10V的电压挡测量电压，最小刻度为0.2V,则读数为6.9V。
6．图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。
(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。
(2)关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得R1＋R2=_______Ω，R4=________Ω。
(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电表读数为_______；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为___________。（结果均保留3位有效数字）
【答案】黑 B 160 880 1.47 mA 1.10×103 Ω 2.95 V
【详解】
(1)[1]与欧姆表内电源正极相连的是黑表笔。
(2)[2]R6是可变电阻，它的作用就是欧姆表调零，也就是使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置。
(3)[3]换挡开关接2时，是量程较小的电流表，所以
[4]换挡开关接4时，是量程较小的电压表，这时表头与R1、R2并联组成新表头，新表头的内阻
新表头的量程是1 mA，所以
(4)[5]某次测量时该多用电表指针位置如图（b）所示。若此时B端与“1”相连，则多用电表是量程为2.5 mA的电流表，则读数为1.47 mA；
[6]若此时B端与“3”相连接，多用电表是欧姆×100 Ω挡，则读数为11.0×100 Ω，即1.10×103 Ω；
[7]若此时B端与“5”相连接，多用电表是量程为5 V电压表，则读数为2.95 V。
题组C 培优拔尖练
1．如图中为多用电表欧姆挡原理的示意图，其中表头的满偏电流为，内阻，调零电阻的最大阻值为，串联的固定电阻，电源的电动势，电源内阻，用它测量电阻，能准确测量的阻值范围是（ ）
A．B．
C．D．
【答案】B
【详解】
此题已经将欧姆表的原理图画出来了，欧姆表是利用闭合电路的欧姆定律制成的，所以有
，
可见与是一一对应的关系。在表头上刻下对应的值，我们就可以用它测电阻了。
但是与并不是线性关系，在中值电阻附近时测量值是比较准确的。
本题中，当电流表半偏时，有
所以
B正确，ACD错误。
故选B。
2．关于欧姆表及其使用中的问题，下列说法中正确的是
A．接欧姆表内电源负极的应是黑表笔
B．换挡后，都要重新调节调零电阻，使指针指到满刻度
C．表盘刻度最左边所表示的电阻阻值的零
D．表盘上所标明的电阻阻值刻度是均匀的
【答案】B
【分析】
欧姆表内部有电源，刻度盘不均匀，每次换挡都要短接调零，欧姆表的零刻度在最右边；
【详解】
A、欧姆表内部有电源，与被测电阻组成了闭合回路，为使指针从左向右移动，则电源负极的应是红表笔相连，故A错误；
B、每次换挡后都必须重新进行短接调零，故B正确；
C、表盘刻度最左边表示电流为零，而电阻阻值则为无穷大，故C错误；
D、根据闭合电路欧姆定律可知电路中的电流为：，电流与电阻不成反比，所以刻度盘上的刻度是不均匀的，左边密右边疏，故D错误．
【点睛】
本题考查了欧姆表的构造和使用方法，是实验的基本考查仪器，要重点掌握．
3．某同学测量一只未知阻值的电阻，他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图所示。为了使多用电表测量的结果更准确，该同学应该进行哪些操作（ ）
A．换×100挡，测未知阻值的电阻
B．换×100挡，欧姆调零，再测未知阻值的电阻
C．换×1挡，测未知阻值的电阻
D．换×1挡，欧姆调零，再测未知阻值的电阻
【答案】B
【详解】
由图可知，欧姆表的指针偏转角度过小，则选择的欧姆档的倍率偏小，要使多用电表测量的结果更准确，则应该选择更高的倍率档，即选择×100挡，然后欧姆调零，再测未知阻值的电阻。
故选B。
4．某个多用电表的面板如图所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆×1挡，若把多用电表的红黑表笔短接时，表针恰好指在电流满刻度处。若A、B、C、D、E平分表示刻度的那段圆弧AE，则测电阻时，刻度D处对应的电阻阻值是（ ）
A．1500ΩB．1000ΩC．500ΩD．0
【答案】C
【详解】
欧姆表内阻：
当指针指在D时
得
故选C。
5．某同学为了自制欧姆表，设计了如图甲所示的电路，他找来以下器材：
A．电流表G（满偏电流为2mA，内阻为40Ω，图乙是电流表G的刻度盘）
B．干电池组（E=3V，r约2Ω）
C．滑动变阻器（0~100Ω）
D．定值电阻600Ω
E．定值电阻900Ω
F．定值电阻1400Ω
G．导线若干
回答下列问题：
（1）他应选择定值电阻________（填器材序号）接入图甲电路中R0的位置。
（2）将红黑表笔短接，调节滑动变阻器R，使电流计指针对准________mA处。
（3）为了直接读出待测电阻值，他用贴纸在电流刻度旁标记相应的电阻值，则电流刻度1.00mA位置标记的电阻值应为________Ω。
（4）实验室的直流电压表有两个量程，分别是3V、15V，内阻分别约1.5kΩ、10kΩ，该同学想用自制的欧姆表测量其内阻，他应将电压表的“-”接线柱与图甲中的________接线柱相连（填“A”或“B”），且________V量程的内阻测量结果更准确。
【答案】F 2 1500 B 3
【详解】
(1)[1]将红黑表笔短接，达到满偏电流时，根据闭合电路欧姆定律
代入数据解得
故应选择定值电阻F接入图甲电路中R0的位置。
(2)[2]欧姆调零时，将红黑表笔短接，调节滑动变阻器R，使电流表G达到满偏电流，即电流计指针对准2mA处。
(3)[3]电流刻度1.00mA位置标记的电阻值为中值电阻Rx，根据闭合电路欧姆定律
代入数据解得
(4)[4]此欧姆表的电流由A指向B，电压表的“-”接线柱与图甲中电源的负极连接，即他应将电压表的“-”接线柱与图甲中的B接线柱相连；
[5]因为干电池的电动势为E=3V，欧姆表的内阻与3V的电压表内阻接近，所以3V量程的内阻测量结果更准确。
6．图a是某同学组装完成的简易多用电表的电路图，图中E是电池，是定值电阻，是可变电阻，表头G是满偏电流为250μA，内阻为480Ω，其表盘如图b所示，最上一行刻度的正中央刻度值为“15”．图a中虚线方框内为换档开关，A端和B端分别与两表笔相连，该多用电表有5个档位，和5个档位分别为：直流电压1V档和5V档；直流电流1mA档和2.5mA档，欧姆×100挡．
(1)若用欧姆×100Ω档测二极管的反向电阻，则图（a）中的A端应与________（填“红”或“黑”）色表笔连接后，再将此表笔金属部分与二极管的__________（填“正”或“负”）极相接触，测得的示数如图b，则读数为__________（保留两位有效数字）．
(2)某次测量时该多用电表指针位置如图b所示，若此时B端是与“1”相连的，则多用电表的读数为____________．
(3)根据题中所给的条件可得E=_______V,=__________Ω．
(4)若该表的欧姆×100Ω档使用一段时间后，电池内阻不能忽略且变大，电动势变小，但将两表笔短接时调节，指针仍能满偏，按正确使用方法进行测量，其测量结果与最初时的该表测量结果相比将_______．
A．偏大 B．偏小 C．不变 D．无法确定
【答案】黑 负 6.0×103Ω 0.57mA 1.5 4000 A
【解析】
(1)由图(a)所示电路图可知，A与欧姆表内置电源正极相连，满足红进黑出向右偏，则A端应与黑表笔相连；用欧姆表测二极管反向电阻，应将黑表笔与二极管的负极相连，欧姆表挡位为×100Ω，由图(b)所示可知，读数为：60×100=6000Ω=6.0×103Ω.
(2) B端是与“1”相连，由图(a)所示可知，此时多用电表测电流，量程为2.5mA，由图(b)所示可知，其分度值为0.05mA，示数为0.57mA.
(3)表盘正中央刻度为15，欧姆表挡位为×100Ω，则欧姆表内阻：R内=15×100=1500Ω，电源电动势：E=IA小R内=1×10-3×1500=1.5V，由欧姆定律可知：.
(4)由题意可知，电源内阻r变大，电动势E变小，电表满偏电流Ig不变，欧姆表进行欧姆调零时，内阻：变小，用欧姆表测电阻时，电流：，由于R内变小而Ig不变，I偏小，指针位置偏左，所测电阻阻值示数偏大，故A正确；故选A.
【点睛】本题考查了多用电表读数以及内部原理，要注意明确串并联电路的规律应用，同时掌握读数原则，对多用电表读数时，要先确定电表测的是什么量，然后根据选择开关位置确定电表分度值，最后根据指针位置读数；读数时视线要与电表刻度线垂直；知道欧姆表的工作原理是解答(4)的关键．
课程标准
课标解读
了解多用电表的基本结构，知道多用电表的测量功能.
1.理解多用电表欧姆挡测电阻的原理.
2.会使用多用电表测量电流、电压和电阻，并能测量二极管的正反向电阻．
课程标准
课标解读
了解多用电表的基本结构，知道多用电表的测量功能.
1.理解多用电表欧姆挡测电阻的原理.
2.会使用多用电表测量电流、电压和电阻，并能测量二极管的正反向电阻．
