30，2021年四川省南充市蓬安县中考三模物理试题
展开
这是一份30，2021年四川省南充市蓬安县中考三模物理试题，共21页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

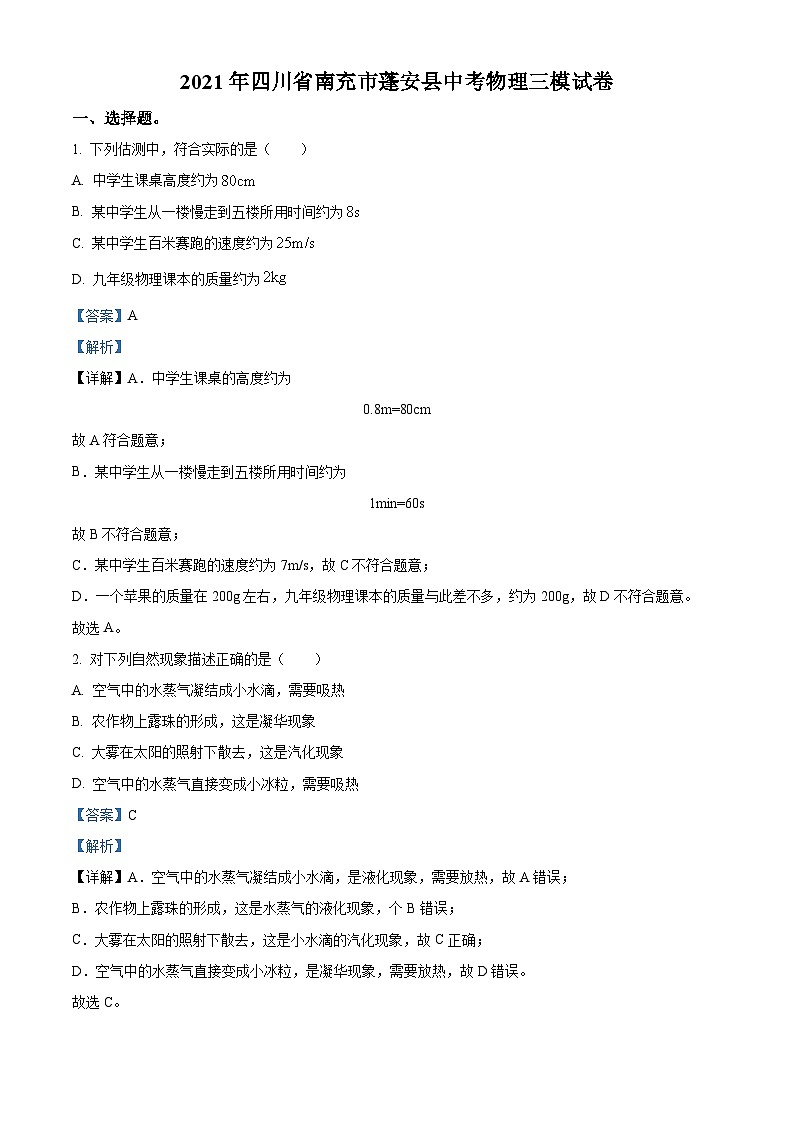

1. 下列估测中，符合实际的是（ ）
A. 中学生课桌高度约为
B. 某中学生从一楼慢走到五楼所用时间约为
C. 某中学生百米赛跑的速度约为
D. 九年级物理课本的质量约为
【答案】A
【解析】
【详解】A．中学生课桌的高度约为
0.8m=80cm
故A符合题意；
B．某中学生从一楼慢走到五楼所用时间约为
1min=60s
故B不符合题意；
C．某中学生百米赛跑的速度约为7m/s，故C不符合题意；
D．一个苹果的质量在200g左右，九年级物理课本的质量与此差不多，约为200g，故D不符合题意。
故选A。
2. 对下列自然现象描述正确的是（ ）
A. 空气中的水蒸气凝结成小水滴，需要吸热
B. 农作物上露珠的形成，这是凝华现象
C. 大雾在太阳的照射下散去，这是汽化现象
D. 空气中的水蒸气直接变成小冰粒，需要吸热
【答案】C
【解析】
【详解】A．空气中的水蒸气凝结成小水滴，是液化现象，需要放热，故A错误；
B．农作物上露珠的形成，这是水蒸气的液化现象，个B错误；
C．大雾在太阳的照射下散去，这是小水滴的汽化现象，故C正确；
D．空气中的水蒸气直接变成小冰粒，是凝华现象，需要放热，故D错误。
故选C。

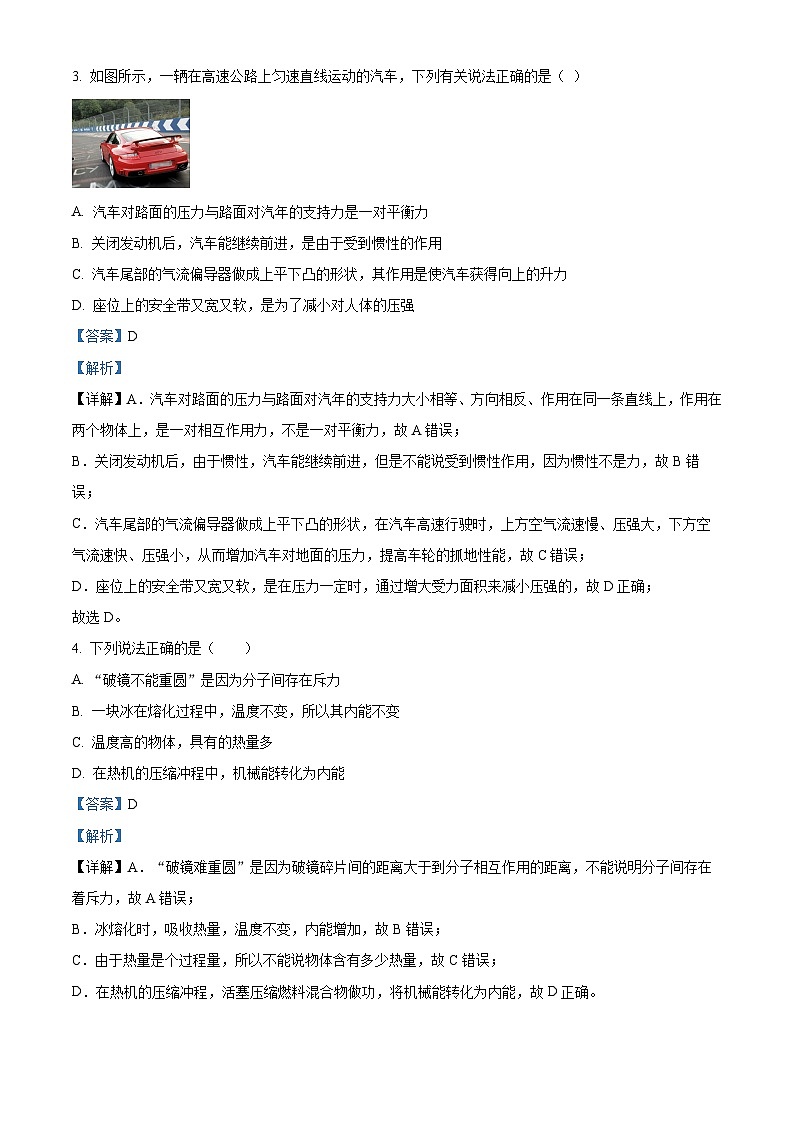

3. 如图所示，一辆在高速公路上匀速直线运动的汽车，下列有关说法正确的是（ ）
A. 汽车对路面的压力与路面对汽年的支持力是一对平衡力
B. 关闭发动机后，汽车能继续前进，是由于受到惯性的作用
C. 汽车尾部的气流偏导器做成上平下凸的形状，其作用是使汽车获得向上的升力
D. 座位上的安全带又宽又软，是为了减小对人体的压强
【答案】D
【解析】
【详解】A．汽车对路面的压力与路面对汽年的支持力大小相等、方向相反、作用在同一条直线上，作用在两个物体上，是一对相互作用力，不是一对平衡力，故A错误；
B．关闭发动机后，由于惯性，汽车能继续前进，但是不能说受到惯性作用，因为惯性不是力，故B错误；
C．汽车尾部的气流偏导器做成上平下凸的形状，在汽车高速行驶时，上方空气流速慢、压强大，下方空气流速快、压强小，从而增加汽车对地面的压力，提高车轮的抓地性能，故C错误；
D．座位上的安全带又宽又软，是在压力一定时，通过增大受力面积来减小压强的，故D正确；
故选D。
4. 下列说法正确的是（ ）
A. “破镜不能重圆”是因为分子间存在斥力
B. 一块冰在熔化过程中，温度不变，所以其内能不变
C. 温度高的物体，具有的热量多
D. 在热机的压缩冲程中，机械能转化为内能
【答案】D
【解析】
【详解】A．“破镜难重圆”是因为破镜碎片间的距离大于到分子相互作用的距离，不能说明分子间存在着斥力，故A错误；
B．冰熔化时，吸收热量，温度不变，内能增加，故B错误；
C．由于热量是个过程量，所以不能说物体含有多少热量，故C错误；
D．在热机的压缩冲程，活塞压缩燃料混合物做功，将机械能转化为内能，故D正确。
故选D。

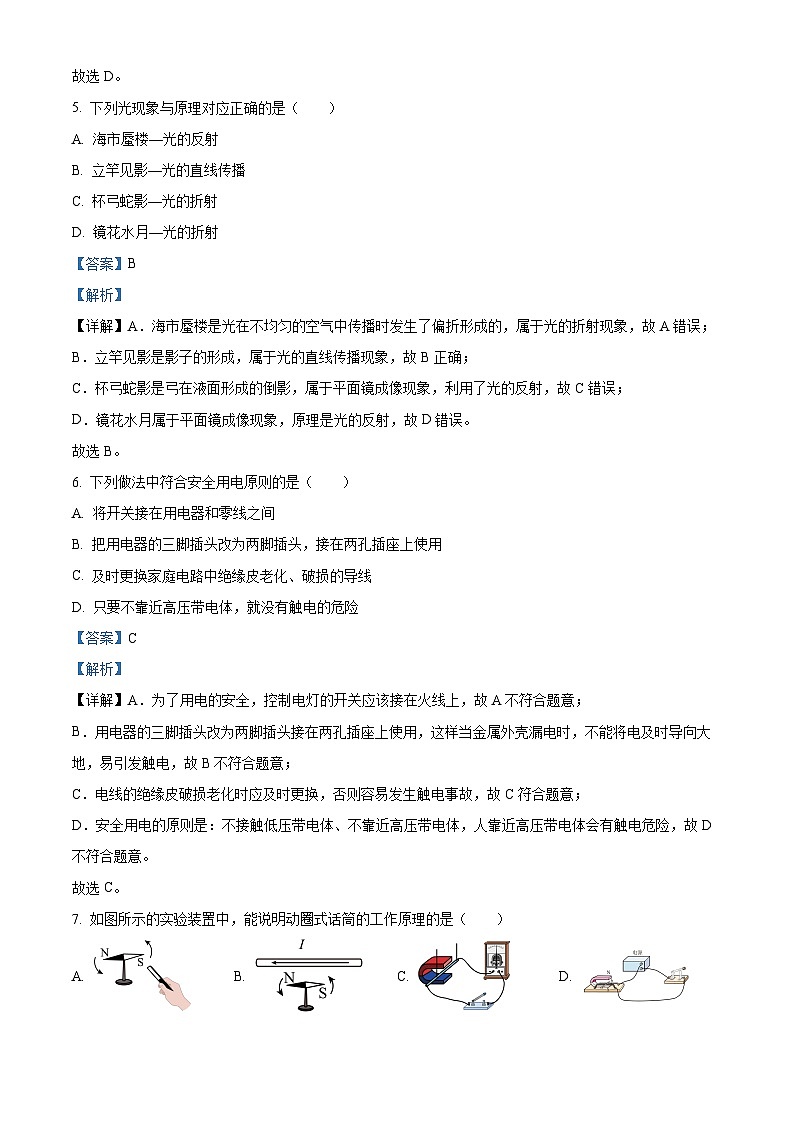

5. 下列光现象与原理对应正确的是（ ）
A. 海市蜃楼—光的反射
B. 立竿见影—光的直线传播
C. 杯弓蛇影—光的折射
D. 镜花水月—光的折射
【答案】B
【解析】
【详解】A．海市蜃楼是光在不均匀的空气中传播时发生了偏折形成的，属于光的折射现象，故A错误；
B．立竿见影是影子的形成，属于光的直线传播现象，故B正确；
C．杯弓蛇影是弓在液面形成的倒影，属于平面镜成像现象，利用了光的反射，故C错误；
D．镜花水月属于平面镜成像现象，原理是光的反射，故D错误。
故选B。
6. 下列做法中符合安全用电原则的是（ ）
A. 将开关接在用电器和零线之间
B. 把用电器的三脚插头改为两脚插头，接在两孔插座上使用
C. 及时更换家庭电路中绝缘皮老化、破损的导线
D. 只要不靠近高压带电体，就没有触电的危险
【答案】C
【解析】
【详解】A．为了用电的安全，控制电灯的开关应该接在火线上，故A不符合题意；
B．用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故B不符合题意；
C．电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故C符合题意；
D．安全用电的原则是：不接触低压带电体、不靠近高压带电体，人靠近高压带电体会有触电危险，故D不符合题意。
故选C。
7. 如图所示的实验装置中，能说明动圈式话筒的工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】当人对着动圈式话筒说话时，它会产生随人的声音变化而变化的电流，即：闭合电路的一部分导体做切割磁感线运动时能够产生感应电流；
A．本实验是探究磁极间的相互作用，说明同名磁极相互排斥，故A不符合题意；
B．此图是奥斯特实验，即说明了通电导线周围存在着磁场，故B不符合题意；
C．此图中没有电源，当导线做切割磁感线运动时，电路中会产生感应电流，即电磁感应现象，故C符合题意；
D．此装置有电源，通电后，磁场中的金属棒会受力运动，故说通电导线在磁场中受力的作用，故D不符合题意。
故选C。
8. 如图所示，人造地球卫星在太空中沿椭圆形轨道绕地球运行，当卫星从远地点向近地点运动过程中，下列说法正确的是（ ）
A. 卫星运动时与空气摩擦，机械能减小
B. 卫星的速度大小变大，所以卫星的惯性也变大
C. 动能逐渐增大，机械能增大
D. 动能逐渐增大，势能逐渐减小，机械能不变
【答案】D
【解析】
【详解】A．卫星运动时不受空气阻力，机械能不变，故A错误；
B．惯性大小只与质量有关，与物体速度无关，故B错误；
C．当卫星从远地点向近地点运动过程中，重力势能减小，动能增大，由于不存在空气阻力，卫星的机械能保持不变，故C错误；
D．当卫星从远地点向近地点运动过程中，质量不变，相对高度减小，所以势能变小，由于不存在空气阻力，卫星的机械能守恒，所以卫星的动能增大，故D正确。
故选D。
9. 在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动，下列变化情况正确的是（ ）
A. V1的示数与A的示数的比值变大
B. V1的示数变大，V2的示数变大
C. A的示数变大，V1的示数不变
D. A的示数变小，V2的示数变小
【答案】A
【解析】
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表V1测电源两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流；因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表A的示数变小，则V1的示数与A的示数的比值变大，根据串联电路的分压特点可知，电阻变大，分担的电压变大，即电压表V2的示数变大，故A正确，BCD错误。
故选A。
10. 水平面上放有甲，乙两个完全相同的容器，容器中装有质量相等的不同液体。现把质量相等的A、B两球放入甲容器中后，A漂浮、B沉底；用线把A、B两球系在一起放入乙容器中（线的质量和体积不计），静止后的状态如图所示，两容器中液面恰好相平。下列说法不正确的是（ ）
A. B球在甲中排开液体重力小于在乙中排开液体重力
B. A球在甲中所受浮力大于在乙中所受浮力
C. 甲容器底所受液体压强小于乙容器底所受液体压强
D. 甲容器对水平面压强等于乙容器对水平面压强
【答案】B
【解析】
【详解】A．由图可知，A、B两球排开液体的总体积
所以
已知甲、乙两个完全相同的容器，两容器中液面恰好相平，则
所以
即甲容器中液体的体积较大；已知容器中的液体质量相等，根据可知
根据阿基米德原理，则B球在甲中和乙中排开液体重力分别为
，
则
故A正确，A不符合题意；
B．由图可知，A在甲液体中漂浮，根据漂浮条件可知
−−−−−−−①
A和B在乙液体中一起悬浮，则A球的受力情况是
−−−−−−−②
由①②可知
故B错误，B符合题意；
C．已知两容器中液面恰好相平，即
因为
根据可知
，
所以
故C正确，C不符合题意；
D．容器对水平面的压力等于容器的总重力，即
由于容器和液体质量均相等，A、B两球的质量不变，所以
即两容器对水平面的压力相等，由于甲、乙两个完全相同的容器，则水平面的受力面积相等，根据可知
即两容器对水平面的压强相等，故D正确，D不符合题意。
故选B。
11. 如图甲所示电路，R1是定值电阻，R2是滑动变阻器。电源电压保持不变，当闭合开关S，移动滑片P，R2的“U-I”关系图像如图乙所示，则下列判断正确的是（ ）
A. 电源电压为10V
B. 定值电阻R1的阻值为10Ω
C. 滑动变阻器R2的最大功率是0.9W
D. 滑动变阻器R2的阻值变化范围为0~10Ω
【答案】BC
【解析】
【详解】闭合开关，R1、R2串联，电流表测量电路电流，电压表测量R2两端的电压。
ABD．从图乙可知，当电路中电流为0.6A时，电压表的示数为0，则滑动变阻器接入电路的电阻为0，根据欧姆定律可知电源电压为
U＝U1＝IR1＝0.6A×R1 ①
当电路中电流为0.2A时，电压表的示数为4V，则滑动变阻器两端的电压为4V，根据欧姆定律可知，此时滑动变阻器接入电路的电阻最大为
则滑动变阻器接入电路的阻值范围为0~20Ω； 根据串联电路的电压特点和欧姆定律可知，电源电压为
②
联立①②可得：U＝6V，R1＝10Ω，故AD错误，B正确；
C．根据欧姆定律可知电路中的电流为
根据P＝I2R可知滑动变阻器R2的消耗的功率为
当
R2＝R1＝10Ω
时，功率最大，为
故C正确。
故选BC
12. 如图所示，物体B的重力为40N，此时A正沿着水平桌面以0.4m/s的速度向右做匀速直线运动。若对A施加一个水平向左的力F，物体B以原速度匀速上升，则下列选项正确的是（不计绳重、滑轮重及绳与滑轮间的摩擦）（ ）
A. 物体B匀速下降的速度是0.4m/s
B. 物体A向左做匀速直线运动时与桌面间的摩擦力为80N
C. 力F大小为120N
D. 物体B匀速上升时，力F的功率为64W
【答案】BD
【解析】
【详解】A．由图可知，有两段绳子拉着动滑轮，则绳子自由端物体B的移动速度为物体A移动速度的2倍，即
故A错误；
B．物体B的重力为40N，则绳子自由端的拉力为
不计摩擦、绳重及滑轮重，且物体A向右做匀速直线运动，根据可知物体A受到的摩擦力
物体A向左做匀速直线运动时，A与水平桌面间的粗糙程度不变，压力大小不变，所以滑动摩擦力大小不变，为80N，故B正确；
C．由B项解答可知物体A向左运动时其受到摩擦力大小为80N；当对物体A施加水平向左的力F使B以原速度匀速上升时，物体A受到向左的拉力、向右的摩擦力和滑轮组向右的拉力，且A受到滑轮组向右的拉力
由于物体A做匀速直线运动，则
故C错误；
D．物体B以原速度匀速上升时，A也是以原速度向左匀速直线运动，拉力作用在A上，即拉力F的速度为0.4m/s，所以拉力的功率为
故D正确。
故选BD。
二、填空题（本大题共8小题，每空1分，共16分）
13. 诗词“不敢高声语，恐惊天上人”中的“高声”是描述声音的_______；汽车上的倒车雷达是利用了声可以传递________。
【答案】 ①. 响度 ②. 信息
【解析】
【详解】[1] “不敢高声语，恐惊天上人”中的“高声”是描述声音的响度。
[2]声音既能传递信息，也能传递能量。汽车上的倒车雷达是利用了声可以传递信息。
14. 容积为250mL的容器，装满水后的总质量为300g，则容器质量为 g；若装满另一种液体后的总质量为250g，则这种液体的密度为 g/cm3．（ρ水=1.0×103kg/m3）
【答案】50；0.8．
【解析】
【详解】容积为V=250Ml=250cm3的容器，装满水后的总质量为m总=300g，则水的质量为m水=ρ水V=1.0g/cm3×250cm3=250g，则容器质量为50g；若装满另一种液体后的总质量为250g，则这种液体的质量为m液=200g，密度为．
15. 长征三号乙运载火箭发动机用的是偏二甲肼作为燃料，其热值是，若完全燃烧2吨偏二甲肼，共放出______J热量；某单缸四冲程柴油机曲轴的转速为1200r/min，在1s内柴油机对外做功______次（）。
【答案】 ①. ②. 10
【解析】
【详解】[1]完全燃烧2吨偏二甲肼所放出的热量
[2]柴油机的飞轮的转速为，柴油机每个工作循环四个冲程，飞轮转两转，做一次功，因此此柴油机每秒完成10个工作循环，对外做功10次。
16. 核电站的核心设备是核反应堆，核反应堆是利用原子核的______（选填“裂变”或“聚变”）来发电的；手机是我们现在越来越普遍的通信工具，手机是利用______传递信息的。
【答案】 ①. 裂变 ②. 电磁波
【解析】
【详解】[1]核电站的核心设备是核反应堆，核反应堆是利用可控制的原子核裂变产生的能量来发电的。
[2]手机既能发射电磁波，也能接收电磁波，手机靠电磁波传递信息。
17. 长度为9m的大巴车匀速通过长度为510m的桥梁，通过桥梁的时间是30s。以司机为参照物，桥是___________的（选填“静止”或“运动”）；客车通过桥梁时的速度是 ___________km/h。
【答案】 ①. 运动 ②. 62.28
【解析】
【详解】[1]大巴车通过桥梁时，大巴车的司机相对于桥位置不断变化，故以司机为参照物，桥是运动的。
[2]客车通过桥梁时的路程为
客车通过桥梁时的速度
18. 如图所示是用来测量电能的仪表，这只电表此时的读数___________，当电路中只有一个电饭煲接入电路，正常工作，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是___________W。
【答案】 ①. 8815.6 ②. 1000
【解析】
【分析】
【详解】[1]电能表示数的单位是kW•h，最后一位为小数，所以此时的示数为8815.6kW•h。
[2]2500r/kW•h表示电路中每消耗1kW•h的电能，电能表的转盘转2500转，则转盘转500转，电饭煲消耗的电能
电饭煲的额定功率
19. 如图所示，斜面长s＝1.2m，高h＝0.3m。建筑工人将重G＝4.5N的货物箱，用绳子从地面匀速拉到顶端时，沿斜面向上的拉力F＝1.8N，忽略绳子重力，则机械效率是______，摩擦力大小是______N。
【答案】 ①. 62.5% ②. 0.675
【解析】
【详解】[1]有用功
W有用＝Gh＝4.5N×0.3m＝1.35J
总功
W总＝Fs＝1.8N×1.2m＝2.16J
机械效率
则机械效率是62.5%。
[2]忽略绳子重力，克服摩擦力做的额外功
W额＝W总﹣W有用＝2.16J﹣1.35J＝0.81J
由W额＝fs可得摩擦力大小
摩擦力大小为0.675N。
20. 在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，通电时间1min，则电动机消耗的电能是______J，产生的热量是______J。
【答案】 ①. 180 ②. 30
【解析】
【详解】[1]由图知道，R0与电动机并联，A2测R0电流I0＝0.3A，A1测干路电流I＝0.8A，则电动机工作时通过线圈的电流
IM＝I﹣I0＝0.8A﹣0.3A＝0.5A
电源电压
U＝U0＝I0R0＝0.3A×20Ω＝6V
1min内电动机消耗的电能
W＝UIt＝6V×0.5A×60s＝180J
[2]1min内电流通过电动机产生的热量
Q＝IM2RMt＝（0.5A）2×2Ω×60s＝30J
三、作图题（本大题共2小题，每题2分，共4分）
21. 如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
【答案】
【解析】
【详解】对准凹透镜的虚焦点入射的光线，经透镜折射后，折射光线平行于主光轴；平行于凸透镜主光轴入射的光线，经凸透镜折射后，折射光线的经过凸透镜的焦点；当光从空气中斜射入水中时，在水和空气的界面发生折射，折射角小于入射角，如下图所示。
22. 如图，质量为0.5kg物体挂在B端，请画出物体的重力G和拉力F的力臂l。
【答案】
【解析】
【详解】重力方向是竖直向下的，作用点在重心位置，从物体重心画一条带箭头的竖直向下的有向线段，用G表示，大小为
从O点向力F的作用线作垂线段垂线段就是力F的力臂，如图所示：
四、实验探究题（本大题共3小题，每空1分，共15分）
23. 小华做“探究凸透镜成像规律”实验。
（1）将平行光正对凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距是______cm；
（2）将蜡烛移动到图乙所示位置，需向______（填“左”或“右”）侧移动光屏，直至在光屏上找到烛焰清晰的倒立、______（填“放大”或“缩小”）的实像；
（3）在图乙中，在光屏上找到烛焰清晰的像过后，小华借来物理老师的眼镜，将其放在蜡烛与凸透镜之前，发现光屏上原本清晰的像变得模糊了，向右移动光屏，光屏上的像又变清晰了，说明老师戴的是______（填“近视”或“远视”）眼镜；
（4）由于实验时间较长，烛焰的像不在光屏中央了，这时可以把光屏向______（填“上”或“下”）移动到适当位置，可以再次使像呈现在光屏中央。
【答案】 ①. 10.0 ②. 右 ③. 缩小 ④. 近视 ⑤. 上
【解析】
【详解】（1）[1]由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，焦距是焦点到透镜光心的距离，凸透镜的焦距为
（2）[2][3]由图乙可知
所以像距
即像在光具座的60cm到70cm刻度处之间，所以应将光屏向右移动，直至在光屏上找到清晰的倒立、缩小的实像。
（3）[4]将老师的眼镜靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片，对光线起了发散作用，则为凹透镜；近视眼是远处物体的像不能呈现在视网膜上，而是呈现在视网膜的前方，因此需配戴凹透镜才能看清远处的物体。
（4）[5]由于蜡烛的燃烧，烛焰的高度逐渐降低，根据光线过光心不改变方向，光屏上的像将向上移动，要使像继续成在光屏中央，可以使蜡烛向上移动、或凸透镜向下移动，或光屏向上移动。
24. 为探究影响滑动摩擦力大小的因素，实验小组的同学用如图甲所示的装置和器材进行实验。
（1）如图甲所示，将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动，使木块做______运动；
（2）在长木板上铺上棉布或毛巾，是为了探究滑动摩擦力大小与______的关系；
（3）在手拉弹簧测力计使木块运动时，大家发现弹簧测力计示数很难稳定，于是设计了如图乙所示的装置来进行实验。水平传送带的速度可以调节，定滑轮摩擦忽略不计。启动传送带，当弹簧测力计的示数稳定后，此时弹簧测力计示数3N，则木块所受滑动摩擦力的大小是______N；滑动摩擦力的方向是水平向______；
（4）在第二次实验中，同学们在木块上放置了砝码，则弹簧测力计稳定后的示数______3N（填“大于”“小于”或“等于”）。
【答案】 ①. 匀速直线 ②. 接触面粗糙程度 ③. 3 ④. 左 ⑤. 大于
【解析】
【详解】（1）[1]实验时，小明将木块放在水平长木板上，用弹簧测力计沿水平方向拉动木块，并使木块做匀速直线运动，此时木块处于平衡状态，受到的拉力等于摩擦力。
（2）[2]在长木板上铺上棉布或毛巾，改变了接触面的粗糙程度，是为了探究滑动摩擦力大小与接触面粗糙程度的关系。
（3）[3][4]启动传送带，当弹簧测力计的示数稳定后，木块相对于地面处于静止状态，此时弹簧测力计（绳子）对木块的拉力（水平向右）与木块所受滑动摩擦力为一对平衡力，大小相等，方向相反，木块所受滑动摩擦力的方向沿水平向左；当弹簧测力计的示数稳定后，改变传送带的速度大小，大家发现弹簧测力计的示数没有改变，则滑动摩擦力大小不变为3N；
（4）[5]接触面的粗糙程度相同时，压力越大，滑动摩擦力越大，摩擦力的大小等于测力计的示数，故同学们在木块上放置了砝码，则弹簧测力计稳定后的示数大于3N。
25. 在“测量小灯泡的电功率”实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。
（1）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于______（填“A”或“B”）端；
（2）电路中有唯一一处故障，闭合开关后，小灯泡不亮、电流表无示数、电压表有明显示数，经检查，导线连接完好。则该故障是______；
（3）排除故障后，通过正确操作使小灯泡正常发光，如图乙所示，电流表的示数是______A，该小灯泡的额定功率是______W；
（4）实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R0，设计了图丙电路测小灯泡的额定功率，连好电路后，操作步骤如下：
①断开S1、闭合S2，移动滑片，使电压表示数等于灯泡的额定电压U额；
②保持滑片位置不变，断开S2、闭合S1，记下电压表示数U；
则小灯泡额定功率表达式：P额＝______（用U额、U、R0表示）。
【答案】 ① A ②. 小灯泡断路 ③. 0.26 ④. 0.65 ⑤.
【解析】
【详解】（1）[1]为保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处，即A端。
（2）[2]闭合开关后，小灯泡不亮、电流表无示数，则电路可能断路，电压表有明显示数，则电压表与电源接通，经检查，导线连接完好，则该故障是小灯泡断路。
（3）[3][4]由图甲可知，电流表选用小量程，如图乙所示，分度值为0.02A，电流表的示数是0.26A，此时小灯泡正常发光，电压为额定电压2.5V，该小灯泡的额定功率是
（4）[5]①断开S1、闭合S2，移动滑片，使电压表示数等于灯泡的额定电压U额；
②保持滑动变阻器的滑片位置不动，断开S2、闭合S1，记下电压表示数U。
在①中，定值电阻与灯串联后再与变阻器串联，电压表测灯的电压，灯正常发光；
在②中，电压表测灯与R0的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压
串联电流相等，由欧姆定律，通过灯的电流
则小灯泡额定功率表达式
五、计算题（本大题共两小题，26题8分，27题9分，共17分。要求写出必要的文字说明、主要的计算步骤和明确的答案。）
26. 如图所示的电路中，电源电压恒定不变，电压表的量程为0～15V，电流表的量程为0～0.6A，灯L上标有“6V 3W”字样（不考虑灯丝电阻随温度的变化），定值电阻R2＝30Ω。当只闭合开关S1、S2，调节滑片P至距A端处时，灯L正常工作；当只闭合开关S1、S3，调节滑片P至中点处时，电流表示数为0.3A，求：
（1）灯泡的电阻；
（2）电源电压；
（3）在保证电路各元件安全的情况下，只闭合开关S1、S2时，灯L消耗的最小电功率。
【答案】（1）12Ω；（2）18V；（3）0.75W
【解析】
【详解】解：（1）由可得，灯泡的电阻
（2）当只闭合开关S1、S2，调节滑片P至距A端一处时，与L串联，因串联电路中各处的电流相等，所以，由可得，电路中的电流
因串联电路中总电阻等于各分电阻之和，所以，由可得，电源的电压
①
当只闭合开关S1、S3，调节滑片P至中点处时，R2与串联，电流表测电路中的电流，则电源的电压
②
由①②可得
（3）只闭合开关S1、S2时，R1与L串联，电压表测R1两端的电压，电流表测电路中的电流，当电压表的示数U1＝15V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压
灯L消耗的最小电功率
答：（1）灯泡的电阻为12Ω；
（2）电源电压为18V；
（3）灯L消耗的最小电功率为0.75W。
27. 同学们在研究杠杆的平衡时，他们首先将装有某液体的圆柱形容器放在水平放置的电子台秤上（容器底面积S容＝0.02m2），台秤的示数为8kg．然后人站在水平地面上通过可绕O点转动的杠杆BC和轻绳将长方体A逐渐缓慢放入该液体中，直到A的上表面与液面相平，液体未溢出，此时杠杆在水平位置保持平衡，如图甲所示．已知：A的底面积为SA＝0.01m2，重力GA＝50N，人的重力G人＝518N，鞋与地面的总接触面积S鞋＝500cm2．当A从接触液面到恰好浸没时，A的下表面受到的液体压强随浸入液体的深度的变化图象如图乙所示．（g＝10N/kg，杠杆、轻绳质量均不计，轻绳始终竖直）求：
(1)长方体A未放入液体中时，容器对台秤的压强．
(2)容器中液体的密度．
(3)杠杆在水平位置平衡时，杠杆B端轻绳对长方体A的拉力．
(4)杠杆在水平位置平衡时，人双脚站立对地面的压强p＝1×104Pa，则OB与OC的长度之比为多少？
【答案】（1）4000Pa（2）1000kg/m3（3）30N（4）3：5
【解析】
【详解】(1)长方体A未放入液体中时，容器对台秤的压力为：
F＝G＝mg＝8kg×10N/kg＝80N，
容器对台秤的压强：
p==4000Pa；
(2)由图乙知长方体A的最大高度为20cm＝0.2m，此时下底面的压强为2000Pa，
根据p＝ρgh知，容器中液体的密度：
ρ＝＝＝1000kg/m3；
(3)长方体A的体积为：
VA＝SAh＝0.01m2×0.2m＝0.002m3，
A完全浸没时的浮力为：
F浮＝ρ液gV排＝1000kg/m3×10N/kg×0.002m3＝20N，
A浸没在液体中受重力、浮力和拉力，杠杆B端轻绳对长方体A的拉力：
FA＝GA﹣F浮＝50N﹣20N＝30N；
(4)杠杆在水平位置平衡时，根据p＝知，人双脚站立对地面的压力为：
F＝pS＝1×104Pa×500×10﹣4m2＝500N，
因为物体间力的作用是相互的，所以对面对人的支持力为500N，因为人受竖直向下的重力、竖直向上的支持力、竖直向上的拉力，所以人受到的拉力为:
F人＝G人﹣F支持＝518N﹣500N＝18N，
因为物体间力作用是相互的，所以人对杠杆的拉力也为18N，根据杠杆的平衡条件F′人×LOC＝FA×LOB，OB与OC的长度之比为：
＝3：5．
答：(1)长方体A未放入液体中时，容器对台秤的压强为4000Pa．
(2)容器中液体的密度为1000kg/m3．
(3)杠杆在水平位置平衡时，杠杆B端轻绳对长方体A的拉力30N．
(4)杠杆在水平位置平衡时，人双脚站立对地面的压强p＝1×104Pa，则OB与OC的长度之比为3：5．
1. 下列估测中，符合实际的是（ ）
A. 中学生课桌高度约为
B. 某中学生从一楼慢走到五楼所用时间约为
C. 某中学生百米赛跑的速度约为
D. 九年级物理课本的质量约为
【答案】A
【解析】
【详解】A．中学生课桌的高度约为
0.8m=80cm
故A符合题意；
B．某中学生从一楼慢走到五楼所用时间约为
1min=60s
故B不符合题意；
C．某中学生百米赛跑的速度约为7m/s，故C不符合题意；
D．一个苹果的质量在200g左右，九年级物理课本的质量与此差不多，约为200g，故D不符合题意。
故选A。
2. 对下列自然现象描述正确的是（ ）
A. 空气中的水蒸气凝结成小水滴，需要吸热
B. 农作物上露珠的形成，这是凝华现象
C. 大雾在太阳的照射下散去，这是汽化现象
D. 空气中的水蒸气直接变成小冰粒，需要吸热
【答案】C
【解析】
【详解】A．空气中的水蒸气凝结成小水滴，是液化现象，需要放热，故A错误；
B．农作物上露珠的形成，这是水蒸气的液化现象，个B错误；
C．大雾在太阳的照射下散去，这是小水滴的汽化现象，故C正确；
D．空气中的水蒸气直接变成小冰粒，是凝华现象，需要放热，故D错误。
故选C。
3. 如图所示，一辆在高速公路上匀速直线运动的汽车，下列有关说法正确的是（ ）
A. 汽车对路面的压力与路面对汽年的支持力是一对平衡力
B. 关闭发动机后，汽车能继续前进，是由于受到惯性的作用
C. 汽车尾部的气流偏导器做成上平下凸的形状，其作用是使汽车获得向上的升力
D. 座位上的安全带又宽又软，是为了减小对人体的压强
【答案】D
【解析】
【详解】A．汽车对路面的压力与路面对汽年的支持力大小相等、方向相反、作用在同一条直线上，作用在两个物体上，是一对相互作用力，不是一对平衡力，故A错误；
B．关闭发动机后，由于惯性，汽车能继续前进，但是不能说受到惯性作用，因为惯性不是力，故B错误；
C．汽车尾部的气流偏导器做成上平下凸的形状，在汽车高速行驶时，上方空气流速慢、压强大，下方空气流速快、压强小，从而增加汽车对地面的压力，提高车轮的抓地性能，故C错误；
D．座位上的安全带又宽又软，是在压力一定时，通过增大受力面积来减小压强的，故D正确；
故选D。
4. 下列说法正确的是（ ）
A. “破镜不能重圆”是因为分子间存在斥力
B. 一块冰在熔化过程中，温度不变，所以其内能不变
C. 温度高的物体，具有的热量多
D. 在热机的压缩冲程中，机械能转化为内能
【答案】D
【解析】
【详解】A．“破镜难重圆”是因为破镜碎片间的距离大于到分子相互作用的距离，不能说明分子间存在着斥力，故A错误；
B．冰熔化时，吸收热量，温度不变，内能增加，故B错误；
C．由于热量是个过程量，所以不能说物体含有多少热量，故C错误；
D．在热机的压缩冲程，活塞压缩燃料混合物做功，将机械能转化为内能，故D正确。
故选D。
5. 下列光现象与原理对应正确的是（ ）
A. 海市蜃楼—光的反射
B. 立竿见影—光的直线传播
C. 杯弓蛇影—光的折射
D. 镜花水月—光的折射
【答案】B
【解析】
【详解】A．海市蜃楼是光在不均匀的空气中传播时发生了偏折形成的，属于光的折射现象，故A错误；
B．立竿见影是影子的形成，属于光的直线传播现象，故B正确；
C．杯弓蛇影是弓在液面形成的倒影，属于平面镜成像现象，利用了光的反射，故C错误；
D．镜花水月属于平面镜成像现象，原理是光的反射，故D错误。
故选B。
6. 下列做法中符合安全用电原则的是（ ）
A. 将开关接在用电器和零线之间
B. 把用电器的三脚插头改为两脚插头，接在两孔插座上使用
C. 及时更换家庭电路中绝缘皮老化、破损的导线
D. 只要不靠近高压带电体，就没有触电的危险
【答案】C
【解析】
【详解】A．为了用电的安全，控制电灯的开关应该接在火线上，故A不符合题意；
B．用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故B不符合题意；
C．电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故C符合题意；
D．安全用电的原则是：不接触低压带电体、不靠近高压带电体，人靠近高压带电体会有触电危险，故D不符合题意。
故选C。
7. 如图所示的实验装置中，能说明动圈式话筒的工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】当人对着动圈式话筒说话时，它会产生随人的声音变化而变化的电流，即：闭合电路的一部分导体做切割磁感线运动时能够产生感应电流；
A．本实验是探究磁极间的相互作用，说明同名磁极相互排斥，故A不符合题意；
B．此图是奥斯特实验，即说明了通电导线周围存在着磁场，故B不符合题意；
C．此图中没有电源，当导线做切割磁感线运动时，电路中会产生感应电流，即电磁感应现象，故C符合题意；
D．此装置有电源，通电后，磁场中的金属棒会受力运动，故说通电导线在磁场中受力的作用，故D不符合题意。
故选C。
8. 如图所示，人造地球卫星在太空中沿椭圆形轨道绕地球运行，当卫星从远地点向近地点运动过程中，下列说法正确的是（ ）
A. 卫星运动时与空气摩擦，机械能减小
B. 卫星的速度大小变大，所以卫星的惯性也变大
C. 动能逐渐增大，机械能增大
D. 动能逐渐增大，势能逐渐减小，机械能不变
【答案】D
【解析】
【详解】A．卫星运动时不受空气阻力，机械能不变，故A错误；
B．惯性大小只与质量有关，与物体速度无关，故B错误；
C．当卫星从远地点向近地点运动过程中，重力势能减小，动能增大，由于不存在空气阻力，卫星的机械能保持不变，故C错误；
D．当卫星从远地点向近地点运动过程中，质量不变，相对高度减小，所以势能变小，由于不存在空气阻力，卫星的机械能守恒，所以卫星的动能增大，故D正确。
故选D。
9. 在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动，下列变化情况正确的是（ ）
A. V1的示数与A的示数的比值变大
B. V1的示数变大，V2的示数变大
C. A的示数变大，V1的示数不变
D. A的示数变小，V2的示数变小
【答案】A
【解析】
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表V1测电源两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流；因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表A的示数变小，则V1的示数与A的示数的比值变大，根据串联电路的分压特点可知，电阻变大，分担的电压变大，即电压表V2的示数变大，故A正确，BCD错误。
故选A。
10. 水平面上放有甲，乙两个完全相同的容器，容器中装有质量相等的不同液体。现把质量相等的A、B两球放入甲容器中后，A漂浮、B沉底；用线把A、B两球系在一起放入乙容器中（线的质量和体积不计），静止后的状态如图所示，两容器中液面恰好相平。下列说法不正确的是（ ）
A. B球在甲中排开液体重力小于在乙中排开液体重力
B. A球在甲中所受浮力大于在乙中所受浮力
C. 甲容器底所受液体压强小于乙容器底所受液体压强
D. 甲容器对水平面压强等于乙容器对水平面压强
【答案】B
【解析】
【详解】A．由图可知，A、B两球排开液体的总体积
所以
已知甲、乙两个完全相同的容器，两容器中液面恰好相平，则
所以
即甲容器中液体的体积较大；已知容器中的液体质量相等，根据可知
根据阿基米德原理，则B球在甲中和乙中排开液体重力分别为
，
则
故A正确，A不符合题意；
B．由图可知，A在甲液体中漂浮，根据漂浮条件可知
−−−−−−−①
A和B在乙液体中一起悬浮，则A球的受力情况是
−−−−−−−②
由①②可知
故B错误，B符合题意；
C．已知两容器中液面恰好相平，即
因为
根据可知
，
所以
故C正确，C不符合题意；
D．容器对水平面的压力等于容器的总重力，即
由于容器和液体质量均相等，A、B两球的质量不变，所以
即两容器对水平面的压力相等，由于甲、乙两个完全相同的容器，则水平面的受力面积相等，根据可知
即两容器对水平面的压强相等，故D正确，D不符合题意。
故选B。
11. 如图甲所示电路，R1是定值电阻，R2是滑动变阻器。电源电压保持不变，当闭合开关S，移动滑片P，R2的“U-I”关系图像如图乙所示，则下列判断正确的是（ ）
A. 电源电压为10V
B. 定值电阻R1的阻值为10Ω
C. 滑动变阻器R2的最大功率是0.9W
D. 滑动变阻器R2的阻值变化范围为0~10Ω
【答案】BC
【解析】
【详解】闭合开关，R1、R2串联，电流表测量电路电流，电压表测量R2两端的电压。
ABD．从图乙可知，当电路中电流为0.6A时，电压表的示数为0，则滑动变阻器接入电路的电阻为0，根据欧姆定律可知电源电压为
U＝U1＝IR1＝0.6A×R1 ①
当电路中电流为0.2A时，电压表的示数为4V，则滑动变阻器两端的电压为4V，根据欧姆定律可知，此时滑动变阻器接入电路的电阻最大为
则滑动变阻器接入电路的阻值范围为0~20Ω； 根据串联电路的电压特点和欧姆定律可知，电源电压为
②
联立①②可得：U＝6V，R1＝10Ω，故AD错误，B正确；
C．根据欧姆定律可知电路中的电流为
根据P＝I2R可知滑动变阻器R2的消耗的功率为
当
R2＝R1＝10Ω
时，功率最大，为
故C正确。
故选BC
12. 如图所示，物体B的重力为40N，此时A正沿着水平桌面以0.4m/s的速度向右做匀速直线运动。若对A施加一个水平向左的力F，物体B以原速度匀速上升，则下列选项正确的是（不计绳重、滑轮重及绳与滑轮间的摩擦）（ ）
A. 物体B匀速下降的速度是0.4m/s
B. 物体A向左做匀速直线运动时与桌面间的摩擦力为80N
C. 力F大小为120N
D. 物体B匀速上升时，力F的功率为64W
【答案】BD
【解析】
【详解】A．由图可知，有两段绳子拉着动滑轮，则绳子自由端物体B的移动速度为物体A移动速度的2倍，即
故A错误；
B．物体B的重力为40N，则绳子自由端的拉力为
不计摩擦、绳重及滑轮重，且物体A向右做匀速直线运动，根据可知物体A受到的摩擦力
物体A向左做匀速直线运动时，A与水平桌面间的粗糙程度不变，压力大小不变，所以滑动摩擦力大小不变，为80N，故B正确；
C．由B项解答可知物体A向左运动时其受到摩擦力大小为80N；当对物体A施加水平向左的力F使B以原速度匀速上升时，物体A受到向左的拉力、向右的摩擦力和滑轮组向右的拉力，且A受到滑轮组向右的拉力
由于物体A做匀速直线运动，则
故C错误；
D．物体B以原速度匀速上升时，A也是以原速度向左匀速直线运动，拉力作用在A上，即拉力F的速度为0.4m/s，所以拉力的功率为
故D正确。
故选BD。
二、填空题（本大题共8小题，每空1分，共16分）
13. 诗词“不敢高声语，恐惊天上人”中的“高声”是描述声音的_______；汽车上的倒车雷达是利用了声可以传递________。
【答案】 ①. 响度 ②. 信息
【解析】
【详解】[1] “不敢高声语，恐惊天上人”中的“高声”是描述声音的响度。
[2]声音既能传递信息，也能传递能量。汽车上的倒车雷达是利用了声可以传递信息。
14. 容积为250mL的容器，装满水后的总质量为300g，则容器质量为 g；若装满另一种液体后的总质量为250g，则这种液体的密度为 g/cm3．（ρ水=1.0×103kg/m3）
【答案】50；0.8．
【解析】
【详解】容积为V=250Ml=250cm3的容器，装满水后的总质量为m总=300g，则水的质量为m水=ρ水V=1.0g/cm3×250cm3=250g，则容器质量为50g；若装满另一种液体后的总质量为250g，则这种液体的质量为m液=200g，密度为．
15. 长征三号乙运载火箭发动机用的是偏二甲肼作为燃料，其热值是，若完全燃烧2吨偏二甲肼，共放出______J热量；某单缸四冲程柴油机曲轴的转速为1200r/min，在1s内柴油机对外做功______次（）。
【答案】 ①. ②. 10
【解析】
【详解】[1]完全燃烧2吨偏二甲肼所放出的热量
[2]柴油机的飞轮的转速为，柴油机每个工作循环四个冲程，飞轮转两转，做一次功，因此此柴油机每秒完成10个工作循环，对外做功10次。
16. 核电站的核心设备是核反应堆，核反应堆是利用原子核的______（选填“裂变”或“聚变”）来发电的；手机是我们现在越来越普遍的通信工具，手机是利用______传递信息的。
【答案】 ①. 裂变 ②. 电磁波
【解析】
【详解】[1]核电站的核心设备是核反应堆，核反应堆是利用可控制的原子核裂变产生的能量来发电的。
[2]手机既能发射电磁波，也能接收电磁波，手机靠电磁波传递信息。
17. 长度为9m的大巴车匀速通过长度为510m的桥梁，通过桥梁的时间是30s。以司机为参照物，桥是___________的（选填“静止”或“运动”）；客车通过桥梁时的速度是 ___________km/h。
【答案】 ①. 运动 ②. 62.28
【解析】
【详解】[1]大巴车通过桥梁时，大巴车的司机相对于桥位置不断变化，故以司机为参照物，桥是运动的。
[2]客车通过桥梁时的路程为
客车通过桥梁时的速度
18. 如图所示是用来测量电能的仪表，这只电表此时的读数___________，当电路中只有一个电饭煲接入电路，正常工作，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是___________W。
【答案】 ①. 8815.6 ②. 1000
【解析】
【分析】
【详解】[1]电能表示数的单位是kW•h，最后一位为小数，所以此时的示数为8815.6kW•h。
[2]2500r/kW•h表示电路中每消耗1kW•h的电能，电能表的转盘转2500转，则转盘转500转，电饭煲消耗的电能
电饭煲的额定功率
19. 如图所示，斜面长s＝1.2m，高h＝0.3m。建筑工人将重G＝4.5N的货物箱，用绳子从地面匀速拉到顶端时，沿斜面向上的拉力F＝1.8N，忽略绳子重力，则机械效率是______，摩擦力大小是______N。
【答案】 ①. 62.5% ②. 0.675
【解析】
【详解】[1]有用功
W有用＝Gh＝4.5N×0.3m＝1.35J
总功
W总＝Fs＝1.8N×1.2m＝2.16J
机械效率
则机械效率是62.5%。
[2]忽略绳子重力，克服摩擦力做的额外功
W额＝W总﹣W有用＝2.16J﹣1.35J＝0.81J
由W额＝fs可得摩擦力大小
摩擦力大小为0.675N。
20. 在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，通电时间1min，则电动机消耗的电能是______J，产生的热量是______J。
【答案】 ①. 180 ②. 30
【解析】
【详解】[1]由图知道，R0与电动机并联，A2测R0电流I0＝0.3A，A1测干路电流I＝0.8A，则电动机工作时通过线圈的电流
IM＝I﹣I0＝0.8A﹣0.3A＝0.5A
电源电压
U＝U0＝I0R0＝0.3A×20Ω＝6V
1min内电动机消耗的电能
W＝UIt＝6V×0.5A×60s＝180J
[2]1min内电流通过电动机产生的热量
Q＝IM2RMt＝（0.5A）2×2Ω×60s＝30J
三、作图题（本大题共2小题，每题2分，共4分）
21. 如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为，凸透镜的焦点为，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
【答案】
【解析】
【详解】对准凹透镜的虚焦点入射的光线，经透镜折射后，折射光线平行于主光轴；平行于凸透镜主光轴入射的光线，经凸透镜折射后，折射光线的经过凸透镜的焦点；当光从空气中斜射入水中时，在水和空气的界面发生折射，折射角小于入射角，如下图所示。
22. 如图，质量为0.5kg物体挂在B端，请画出物体的重力G和拉力F的力臂l。
【答案】
【解析】
【详解】重力方向是竖直向下的，作用点在重心位置，从物体重心画一条带箭头的竖直向下的有向线段，用G表示，大小为
从O点向力F的作用线作垂线段垂线段就是力F的力臂，如图所示：
四、实验探究题（本大题共3小题，每空1分，共15分）
23. 小华做“探究凸透镜成像规律”实验。
（1）将平行光正对凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距是______cm；
（2）将蜡烛移动到图乙所示位置，需向______（填“左”或“右”）侧移动光屏，直至在光屏上找到烛焰清晰的倒立、______（填“放大”或“缩小”）的实像；
（3）在图乙中，在光屏上找到烛焰清晰的像过后，小华借来物理老师的眼镜，将其放在蜡烛与凸透镜之前，发现光屏上原本清晰的像变得模糊了，向右移动光屏，光屏上的像又变清晰了，说明老师戴的是______（填“近视”或“远视”）眼镜；
（4）由于实验时间较长，烛焰的像不在光屏中央了，这时可以把光屏向______（填“上”或“下”）移动到适当位置，可以再次使像呈现在光屏中央。
【答案】 ①. 10.0 ②. 右 ③. 缩小 ④. 近视 ⑤. 上
【解析】
【详解】（1）[1]由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，焦距是焦点到透镜光心的距离，凸透镜的焦距为
（2）[2][3]由图乙可知
所以像距
即像在光具座的60cm到70cm刻度处之间，所以应将光屏向右移动，直至在光屏上找到清晰的倒立、缩小的实像。
（3）[4]将老师的眼镜靠近凸透镜左侧，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片，对光线起了发散作用，则为凹透镜；近视眼是远处物体的像不能呈现在视网膜上，而是呈现在视网膜的前方，因此需配戴凹透镜才能看清远处的物体。
（4）[5]由于蜡烛的燃烧，烛焰的高度逐渐降低，根据光线过光心不改变方向，光屏上的像将向上移动，要使像继续成在光屏中央，可以使蜡烛向上移动、或凸透镜向下移动，或光屏向上移动。
24. 为探究影响滑动摩擦力大小的因素，实验小组的同学用如图甲所示的装置和器材进行实验。
（1）如图甲所示，将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动，使木块做______运动；
（2）在长木板上铺上棉布或毛巾，是为了探究滑动摩擦力大小与______的关系；
（3）在手拉弹簧测力计使木块运动时，大家发现弹簧测力计示数很难稳定，于是设计了如图乙所示的装置来进行实验。水平传送带的速度可以调节，定滑轮摩擦忽略不计。启动传送带，当弹簧测力计的示数稳定后，此时弹簧测力计示数3N，则木块所受滑动摩擦力的大小是______N；滑动摩擦力的方向是水平向______；
（4）在第二次实验中，同学们在木块上放置了砝码，则弹簧测力计稳定后的示数______3N（填“大于”“小于”或“等于”）。
【答案】 ①. 匀速直线 ②. 接触面粗糙程度 ③. 3 ④. 左 ⑤. 大于
【解析】
【详解】（1）[1]实验时，小明将木块放在水平长木板上，用弹簧测力计沿水平方向拉动木块，并使木块做匀速直线运动，此时木块处于平衡状态，受到的拉力等于摩擦力。
（2）[2]在长木板上铺上棉布或毛巾，改变了接触面的粗糙程度，是为了探究滑动摩擦力大小与接触面粗糙程度的关系。
（3）[3][4]启动传送带，当弹簧测力计的示数稳定后，木块相对于地面处于静止状态，此时弹簧测力计（绳子）对木块的拉力（水平向右）与木块所受滑动摩擦力为一对平衡力，大小相等，方向相反，木块所受滑动摩擦力的方向沿水平向左；当弹簧测力计的示数稳定后，改变传送带的速度大小，大家发现弹簧测力计的示数没有改变，则滑动摩擦力大小不变为3N；
（4）[5]接触面的粗糙程度相同时，压力越大，滑动摩擦力越大，摩擦力的大小等于测力计的示数，故同学们在木块上放置了砝码，则弹簧测力计稳定后的示数大于3N。
25. 在“测量小灯泡的电功率”实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。
（1）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于______（填“A”或“B”）端；
（2）电路中有唯一一处故障，闭合开关后，小灯泡不亮、电流表无示数、电压表有明显示数，经检查，导线连接完好。则该故障是______；
（3）排除故障后，通过正确操作使小灯泡正常发光，如图乙所示，电流表的示数是______A，该小灯泡的额定功率是______W；
（4）实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R0，设计了图丙电路测小灯泡的额定功率，连好电路后，操作步骤如下：
①断开S1、闭合S2，移动滑片，使电压表示数等于灯泡的额定电压U额；
②保持滑片位置不变，断开S2、闭合S1，记下电压表示数U；
则小灯泡额定功率表达式：P额＝______（用U额、U、R0表示）。
【答案】 ① A ②. 小灯泡断路 ③. 0.26 ④. 0.65 ⑤.
【解析】
【详解】（1）[1]为保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处，即A端。
（2）[2]闭合开关后，小灯泡不亮、电流表无示数，则电路可能断路，电压表有明显示数，则电压表与电源接通，经检查，导线连接完好，则该故障是小灯泡断路。
（3）[3][4]由图甲可知，电流表选用小量程，如图乙所示，分度值为0.02A，电流表的示数是0.26A，此时小灯泡正常发光，电压为额定电压2.5V，该小灯泡的额定功率是
（4）[5]①断开S1、闭合S2，移动滑片，使电压表示数等于灯泡的额定电压U额；
②保持滑动变阻器的滑片位置不动，断开S2、闭合S1，记下电压表示数U。
在①中，定值电阻与灯串联后再与变阻器串联，电压表测灯的电压，灯正常发光；
在②中，电压表测灯与R0的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压
串联电流相等，由欧姆定律，通过灯的电流
则小灯泡额定功率表达式
五、计算题（本大题共两小题，26题8分，27题9分，共17分。要求写出必要的文字说明、主要的计算步骤和明确的答案。）
26. 如图所示的电路中，电源电压恒定不变，电压表的量程为0～15V，电流表的量程为0～0.6A，灯L上标有“6V 3W”字样（不考虑灯丝电阻随温度的变化），定值电阻R2＝30Ω。当只闭合开关S1、S2，调节滑片P至距A端处时，灯L正常工作；当只闭合开关S1、S3，调节滑片P至中点处时，电流表示数为0.3A，求：
（1）灯泡的电阻；
（2）电源电压；
（3）在保证电路各元件安全的情况下，只闭合开关S1、S2时，灯L消耗的最小电功率。
【答案】（1）12Ω；（2）18V；（3）0.75W
【解析】
【详解】解：（1）由可得，灯泡的电阻
（2）当只闭合开关S1、S2，调节滑片P至距A端一处时，与L串联，因串联电路中各处的电流相等，所以，由可得，电路中的电流
因串联电路中总电阻等于各分电阻之和，所以，由可得，电源的电压
①
当只闭合开关S1、S3，调节滑片P至中点处时，R2与串联，电流表测电路中的电流，则电源的电压
②
由①②可得
（3）只闭合开关S1、S2时，R1与L串联，电压表测R1两端的电压，电流表测电路中的电流，当电压表的示数U1＝15V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压
灯L消耗的最小电功率
答：（1）灯泡的电阻为12Ω；
（2）电源电压为18V；
（3）灯L消耗的最小电功率为0.75W。
27. 同学们在研究杠杆的平衡时，他们首先将装有某液体的圆柱形容器放在水平放置的电子台秤上（容器底面积S容＝0.02m2），台秤的示数为8kg．然后人站在水平地面上通过可绕O点转动的杠杆BC和轻绳将长方体A逐渐缓慢放入该液体中，直到A的上表面与液面相平，液体未溢出，此时杠杆在水平位置保持平衡，如图甲所示．已知：A的底面积为SA＝0.01m2，重力GA＝50N，人的重力G人＝518N，鞋与地面的总接触面积S鞋＝500cm2．当A从接触液面到恰好浸没时，A的下表面受到的液体压强随浸入液体的深度的变化图象如图乙所示．（g＝10N/kg，杠杆、轻绳质量均不计，轻绳始终竖直）求：
(1)长方体A未放入液体中时，容器对台秤的压强．
(2)容器中液体的密度．
(3)杠杆在水平位置平衡时，杠杆B端轻绳对长方体A的拉力．
(4)杠杆在水平位置平衡时，人双脚站立对地面的压强p＝1×104Pa，则OB与OC的长度之比为多少？
【答案】（1）4000Pa（2）1000kg/m3（3）30N（4）3：5
【解析】
【详解】(1)长方体A未放入液体中时，容器对台秤的压力为：
F＝G＝mg＝8kg×10N/kg＝80N，
容器对台秤的压强：
p==4000Pa；
(2)由图乙知长方体A的最大高度为20cm＝0.2m，此时下底面的压强为2000Pa，
根据p＝ρgh知，容器中液体的密度：
ρ＝＝＝1000kg/m3；
(3)长方体A的体积为：
VA＝SAh＝0.01m2×0.2m＝0.002m3，
A完全浸没时的浮力为：
F浮＝ρ液gV排＝1000kg/m3×10N/kg×0.002m3＝20N，
A浸没在液体中受重力、浮力和拉力，杠杆B端轻绳对长方体A的拉力：
FA＝GA﹣F浮＝50N﹣20N＝30N；
(4)杠杆在水平位置平衡时，根据p＝知，人双脚站立对地面的压力为：
F＝pS＝1×104Pa×500×10﹣4m2＝500N，
因为物体间力的作用是相互的，所以对面对人的支持力为500N，因为人受竖直向下的重力、竖直向上的支持力、竖直向上的拉力，所以人受到的拉力为:
F人＝G人﹣F支持＝518N﹣500N＝18N，
因为物体间力作用是相互的，所以人对杠杆的拉力也为18N，根据杠杆的平衡条件F′人×LOC＝FA×LOB，OB与OC的长度之比为：
＝3：5．
答：(1)长方体A未放入液体中时，容器对台秤的压强为4000Pa．
(2)容器中液体的密度为1000kg/m3．
(3)杠杆在水平位置平衡时，杠杆B端轻绳对长方体A的拉力30N．
(4)杠杆在水平位置平衡时，人双脚站立对地面的压强p＝1×104Pa，则OB与OC的长度之比为3：5．
相关试卷
2023年四川省南充市顺庆区中考二模物理试题（含答案）： 这是一份2023年四川省南充市顺庆区中考二模物理试题（含答案），共12页。试卷主要包含了单选题，多选题，填空题，计算题，作图题，实验题等内容，欢迎下载使用。
2023年四川省南充市中考物理试题（解析版）： 这是一份2023年四川省南充市中考物理试题（解析版），共24页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
四川省南充市蓬安县2020-2021学年九年级下学期期中物理试题： 这是一份四川省南充市蓬安县2020-2021学年九年级下学期期中物理试题，共16页。试卷主要包含了选择题，填空题，作图题与实验探究题，计算题等内容，欢迎下载使用。
