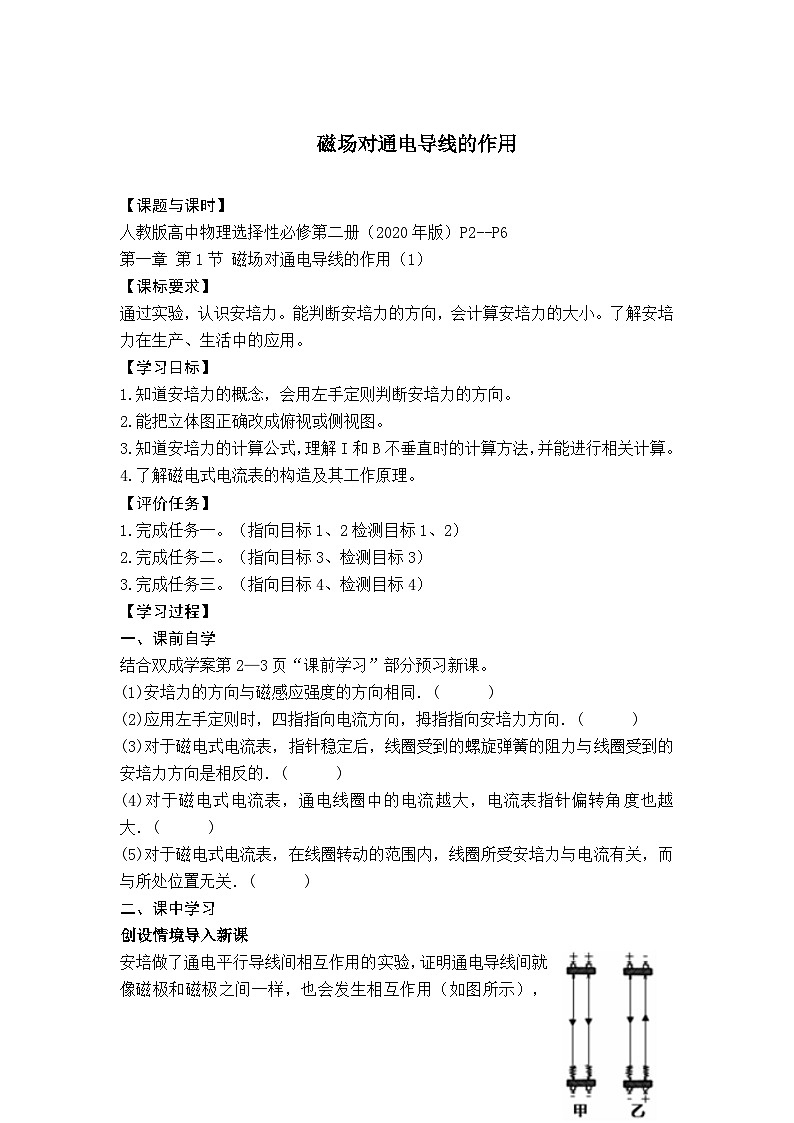

【课题与课时】
人教版高中物理选择性必修第二册（2020年版）P2--P6
第一章 第1节 磁场对通电导线的作用（1）
【课标要求】
通过实验，认识安培力。能判断安培力的方向，会计算安培力的大小。了解安培力在生产、生活中的应用。
【学习目标】
1.知道安培力的概念，会用左手定则判断安培力的方向。
2.能把立体图正确改成俯视或侧视图。
3.知道安培力的计算公式，理解I和B不垂直时的计算方法，并能进行相关计算。
4.了解磁电式电流表的构造及其工作原理。
【评价任务】
1.完成任务一。（指向目标1、2检测目标1、2）
2.完成任务二。（指向目标3、检测目标3）
3.完成任务三。（指向目标4、检测目标4）
【学习过程】
一、课前自学
结合双成学案第2—3页“课前学习”部分预习新课。
(1)安培力的方向与磁感应强度的方向相同．( )
(2)应用左手定则时，四指指向电流方向，拇指指向安培力方向．( )
(3)对于磁电式电流表，指针稳定后，线圈受到的螺旋弹簧的阻力与线圈受到的安培力方向是相反的．( )
(4)对于磁电式电流表，通电线圈中的电流越大，电流表指针偏转角度也越大．( )
(5)对于磁电式电流表，在线圈转动的范围内，线圈所受安培力与电流有关，而与所处位置无关．( )
二、课中学习
创设情境导入新课
安培做了通电平行导线间相互作用的实验，证明通电导线间就像磁极和磁极之间一样，也会发生相互作用（如图所示），甲图中两导线通以相同方向的电流时，它们相互 （选填“吸引”或“排斥”），乙图中两导线通以相反方向的电流时，它们相互 （选填“吸引”或“排斥”）。

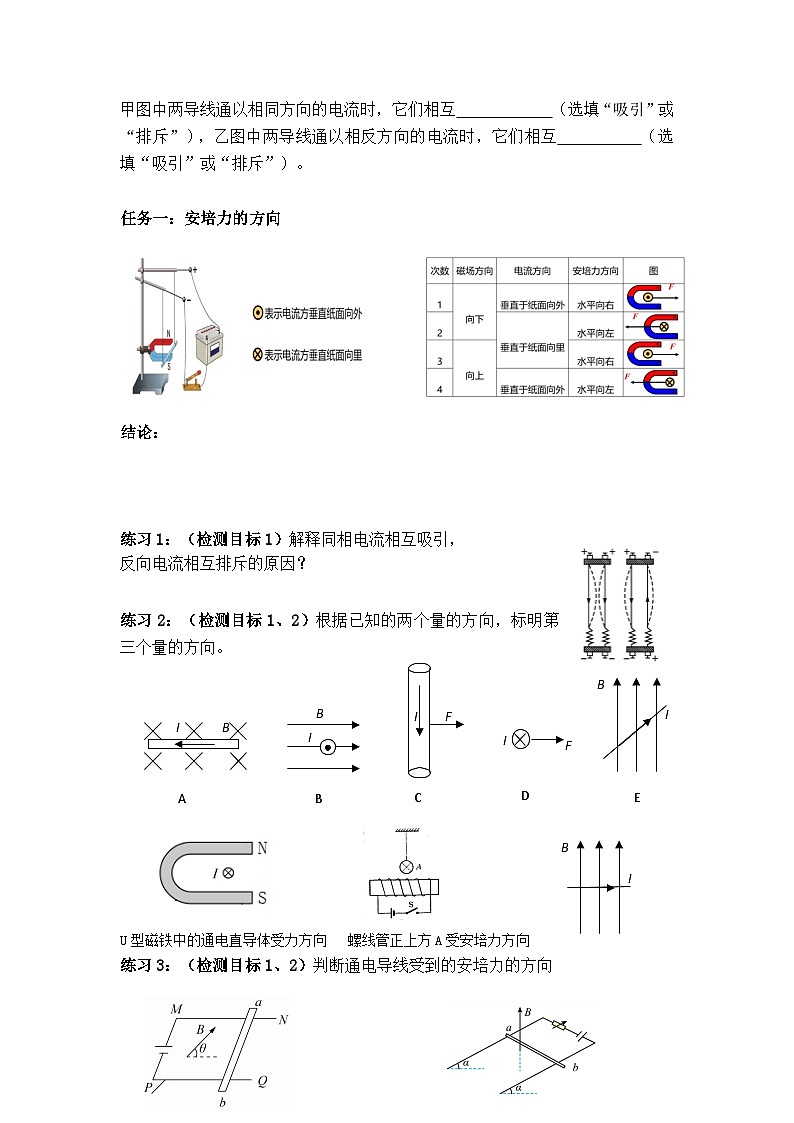

任务一：安培力的方向
结论：
练习1：（检测目标1）解释同相电流相互吸引，
反向电流相互排斥的原因？
练习2：（检测目标1、2）根据已知的两个量的方向，标明第三个量的方向。
F
I
B
I
B
I
B
F
I
D
I
B
C
E
A
B
I
U型磁铁中的通电直导体受力方向 螺线管正上方A受安培力方向
练习3：（检测目标1、2）判断通电导线受到的安培力的方向
自我评价：A B C
任务二：安培力的大小
活动1：在必修三中，我们已学习了磁场对通电导体有作用力，并且结合作用力我们定义了一个物理量——磁感应强度。回顾一下：磁感应强度的定义式、各符号的意义？定义式的适用条件？磁感应强度的单位？
1.在匀强磁场中，在通电直导线与磁场方向垂直的情况下，即：F＝BIL。
2.在匀强磁场中，在通电直导线与磁场方向平行的情况下，即：F＝0
B
I
θ
问题:如果既不平行也不垂直呢？
弯曲导线首尾相连变成直导线L是有效长度，不一定是导线实际长度。
练习4：（检测目标3）长度为L、通有电流为I的直导线放入一匀强磁场中，电流方向与磁场方向分别如图所示，已知磁感应强度均为B，对于下列各图中导线所受安培力的大小计算正确的是( )
练习5：（检测目标3）如图所示，在匀强磁场中放有下列各种形状的通电导线，电流为I，磁感应强度为B，则各导线受到的安培力分别为：
FA＝ ，FB＝ ，FC＝ ，FD＝ .
自我评价：A B C
任务三：磁电式电流表
阅读课本，说说磁电式电流表主要的组成部分？电表可以确定电流大小、方向的原理？
构造特点：两极间的极靴和极靴中间的铁质圆柱，使极靴与圆柱间的磁场都沿半径方向，使线圈平面与磁场方向平行，使表盘刻度均匀。
练习6：（检测目标4） 如图甲所示是磁电式电流表的结构，蹄形磁铁和铁芯间的磁场均匀辐向分布，线圈匝数为n，面积为S，线圈a、b两边导线长均为l，所在处的磁感应强度大小均为B，当线圈中通电流I时，a、b边所受安培力F方向加图乙所示。则（ ）
A．该辐向磁场是匀强磁场
B．穿过线圈的磁通量为
C．转动过程中安培力F大小总为
D．线圈a边导线电流方向垂直纸面向外
自我评价：A B C
【检测与作业】
上交作业：课本第6页1、2、3
课后作业：《双成》大本3-4页，《双成》小本本节1—5题
【学后反思】
1、归纳总结：
2、我的困惑：
