2023-2024学年四川省成都市重点学校九年级（上）期末物理试卷（含解析）

这是一份2023-2024学年四川省成都市重点学校九年级（上）期末物理试卷（含解析），共32页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

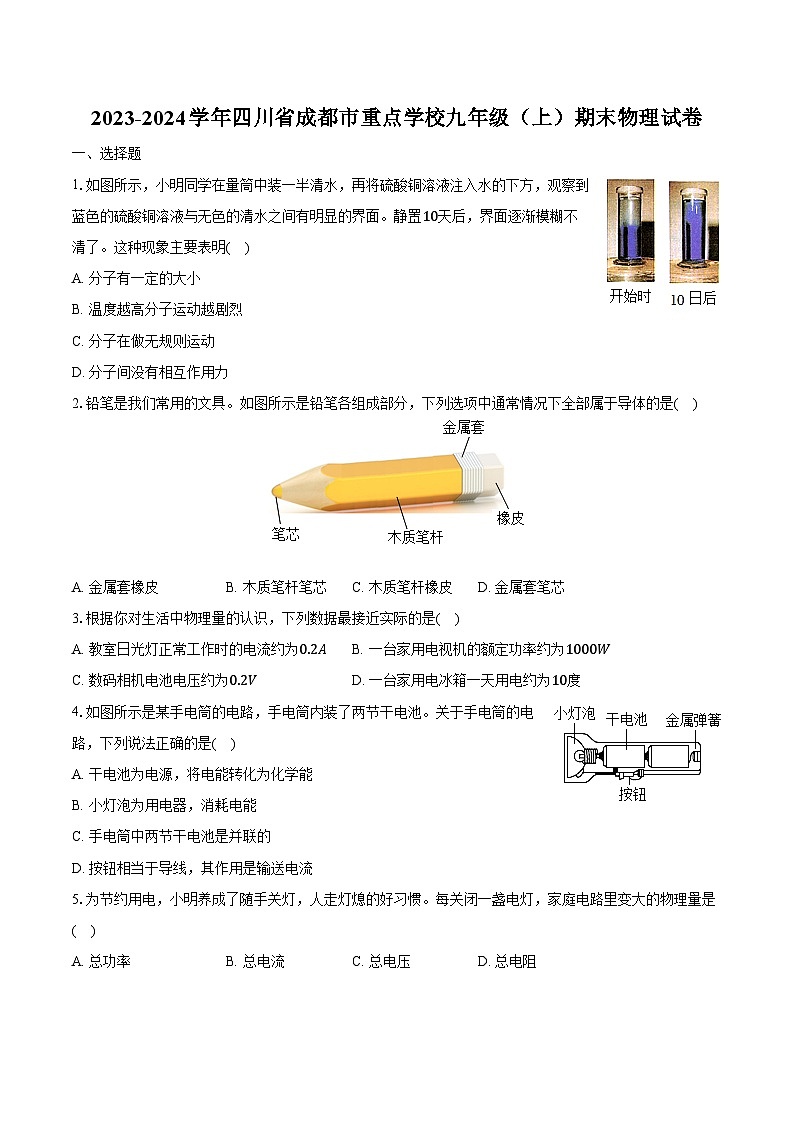

1.如图所示，小明同学在量筒中装一半清水，再将硫酸铜溶液注入水的下方，观察到蓝色的硫酸铜溶液与无色的清水之间有明显的界面。静置10天后，界面逐渐模糊不清了。这种现象主要表明( )
A. 分子有一定的大小
B. 温度越高分子运动越剧烈
C. 分子在做无规则运动
D. 分子间没有相互作用力
2.铅笔是我们常用的文具。如图所示是铅笔各组成部分，下列选项中通常情况下全部属于导体的是( )
A. 金属套橡皮B. 木质笔杆笔芯C. 木质笔杆橡皮D. 金属套笔芯
3.根据你对生活中物理量的认识，下列数据最接近实际的是( )
A. 教室日光灯正常工作时的电流约为0.2AB. 一台家用电视机的额定功率约为1000W
C. 数码相机电池电压约为0.2VD. 一台家用电冰箱一天用电约为10度
4.如图所示是某手电筒的电路，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是( )
A. 干电池为电源，将电能转化为化学能
B. 小灯泡为用电器，消耗电能
C. 手电筒中两节干电池是并联的
D. 按钮相当于导线，其作用是输送电流
5.为节约用电，小明养成了随手关灯，人走灯熄的好习惯。每关闭一盏电灯，家庭电路里变大的物理量是( )
A. 总功率B. 总电流C. 总电压D. 总电阻

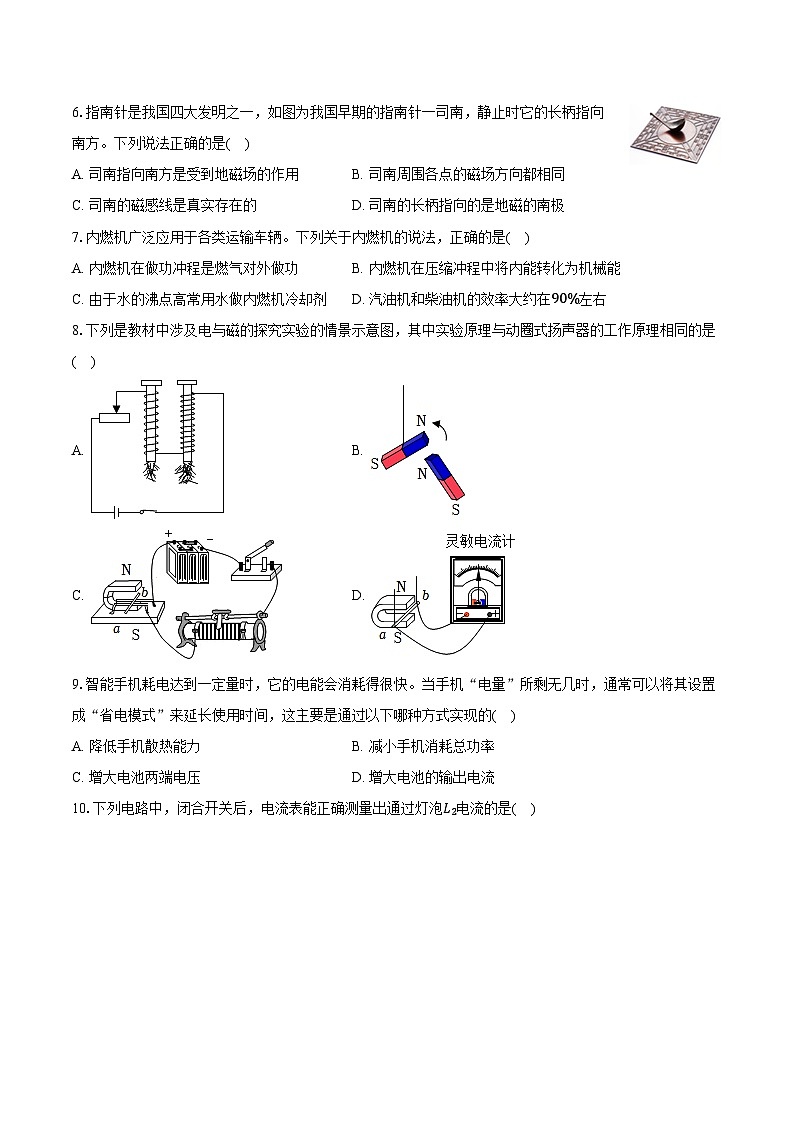

6.指南针是我国四大发明之一，如图为我国早期的指南针一司南，静止时它的长柄指向南方。下列说法正确的是( )
A. 司南指向南方是受到地磁场的作用B. 司南周围各点的磁场方向都相同
C. 司南的磁感线是真实存在的D. 司南的长柄指向的是地磁的南极
7.内燃机广泛应用于各类运输车辆。下列关于内燃机的说法，正确的是( )
A. 内燃机在做功冲程是燃气对外做功B. 内燃机在压缩冲程中将内能转化为机械能
C. 由于水的沸点高常用水做内燃机冷却剂D. 汽油机和柴油机的效率大约在90%左右
8.下列是教材中涉及电与磁的探究实验的情景示意图，其中实验原理与动圈式扬声器的工作原理相同的是( )
A. B.
C. D.
9.智能手机耗电达到一定量时，它的电能会消耗得很快。当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这主要是通过以下哪种方式实现的( )
A. 降低手机散热能力B. 减小手机消耗总功率
C. 增大电池两端电压D. 增大电池的输出电流

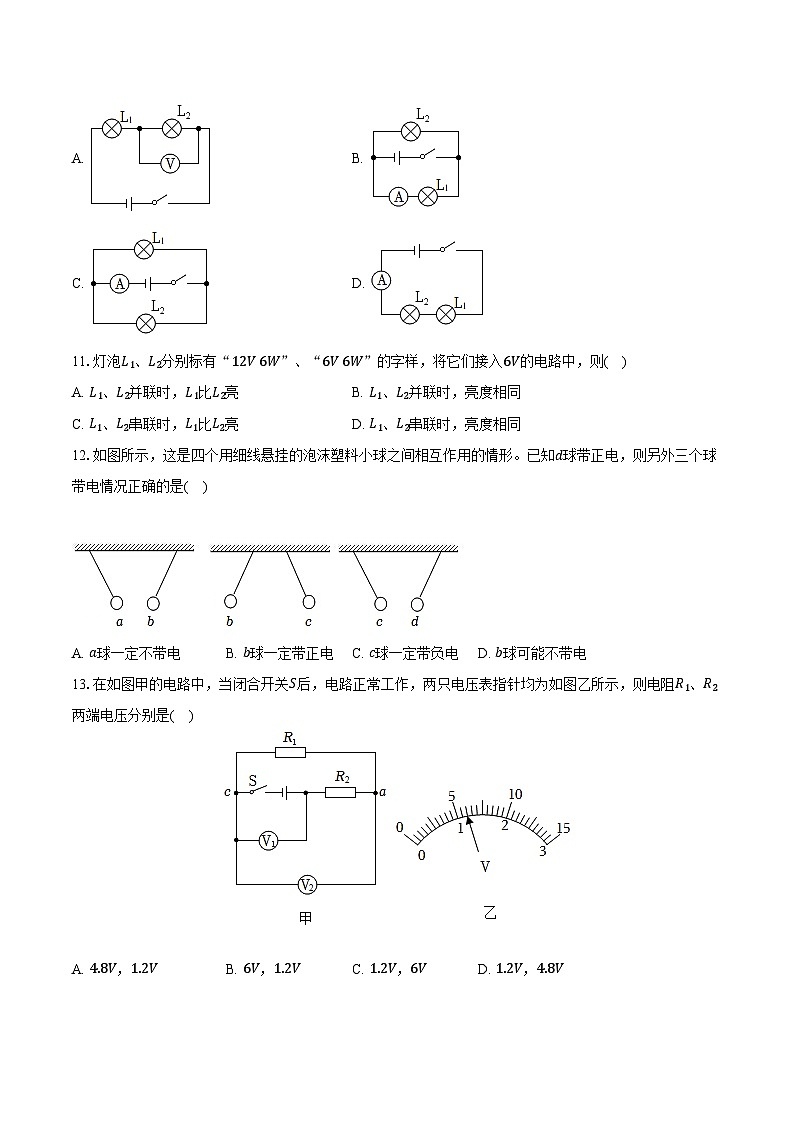

10.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是( )
A. B.
C. D.
11.灯泡L1、L2分别标有“12V 6W”、“6V 6W”的字样，将它们接入6V的电路中，则( )
A. L1、L2并联时，L1比L2亮B. L1、L2并联时，亮度相同
C. L1、L2串联时，L1比L2亮D. L1、L2串联时，亮度相同
12.如图所示，这是四个用细线悬挂的泡沫塑料小球之间相互作用的情形。已知d球带正电，则另外三个球带电情况正确的是( )
A. a球一定不带电B. b球一定带正电C. c球一定带负电D. b球可能不带电
13.在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是( )
A. 4.8V，1.2VB. 6V，1.2VC. 1.2V，6VD. 1.2V，4.8V
14.如图甲所示为单刀双掷开关，乙为其元件符号。按动开关时，开关刀口绕O点旋转，分别接a点或b点工作(非接a即接b，非接b即接a)。小明在楼道照明电路中使用了两个这种开关，使行人在楼下或者楼上都能控制楼梯间的照明灯的通断。其正确的电路原理图为( )
A. B.
C. D.
15.如图所示的电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是( )
A. 电压表V2示数变大
B. 电压表V2与电流表示数的比值变大
C. 电压表V1示数变小
D. 电压表V1与电压表V2示数可能相等
二、非选择题
16.2023年9月10日，长征六号改运载火箭成功将遥感四十号卫星发射升空，其中火箭燃料使用液态氢是因为氢的______大。在学校美食节活动中，用酒精炉烹饪食物主要是通过______的方式增大食物的内能。
17.在如图所示实验装置中，闭合开关S后，原来静止在金属支架上的轻质金属管ab会朝某个方向运动，说明通电导体在磁场中受到______的作用，利用这一原理可制成______机。
18.2023年8月29日，华为mate60新手机上市，极大地提升了中国人民的自信心。该手机搭载的麒麟9000s芯片主要是由______(选填“导体”、“半导体”或“绝缘体”)材料制成的。如图所示，是华为手机“指纹”解锁，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则手机感应区相当于电路中的______。
19.如图所示，在虚线框内分别接入小灯泡L1或电流表，闭合开关S后两灯均能发光，电流表有示数。则小灯泡L1与L2是______联连接的，且电流表测的是通过______(选填“L1”或“L2”)的电流。
20.小明探究条形磁体周围的磁场时，将玻璃板平放在磁体上，并在玻璃板上均匀撒上一层铁屑后，再放上小磁针，如图所示。轻轻敲击玻璃板，观察到小铁屑在磁场中由于被______成一个个小磁针，从而在磁场中有序地排列；又观察到每个小磁针有固定指向，说明磁体周围的磁场具有______。
21.如图所示是“探究影响电流热效应的因素”的实验装置，将两段电阻丝R1、R2分别密封在装有等量空气的相同的透明容器中，将密闭容器和装有红色液体的U形玻璃管相连。该装置探究的是电流产生热量和______的关系，通电后，发现______(选填“甲”或“乙”)容器连接的U形管液面高度差较大。
22.四川省为倡导绿色低碳生活和提高节约用电意识，对居民用电采取不同的收费标准，其中之一是按照基本电价收费。基本电价分为两个阶梯：每月用电量240度以下(含)的部分，电费为0.488元/度；每月用电量超过240度的部分，电费是0.538元/度。如图所示，是家住成都的小南家中的电能表月初和月底的示数，这个月小南家里用电是______kW⋅ℎ，若按照基本电价收费，小南家这个月应交的电费是______元。
23.已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时的电阻为______Ω。若将此灯泡与20Ω的定值电阻串联，要使灯泡正常发光，电源电压应为______V。
24.如图是汽车座椅的加热电路，R1、R2是电热丝，旋钮式开关可绕O点转动，若选择“高温”挡，应将开关转至______(选填“1”或“2”)位置；已知电源电压为12V，R1阻值为14Ω，“低温”挡功率为6W，则在“高温”挡，通电100s时间，R2产生的热量为______J。
25.闭合开关，通电螺线管附近的小磁针方向如图所示，请在图中括号内标出电源的极性(“+”或“−”)，并标出磁感线的方向。
26.如图所示，电源电压为3V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡L1两端的电压，当滑动变阻器的滑片向右移动时，灯泡变亮，导线不能交叉。
27.牛奶已经成为家庭常见的饮品，一般来说，饮用牛奶的温度应该在30℃到45℃之间。小红用天然气加热400g牛奶，使牛奶的温度由20℃升高到40℃[已知c牛奶=2.5×103J/(kg⋅℃)，天然气的热值为4×107J/m3]。求：
(1)此次加热，牛奶吸收的热量？
(2)若天然气放出的热量全部被牛奶吸收，在这次加热过程中小红至少要用天然气多少m3？
28.如图所示是科技小组设计的测温报警器，电源电压恒为12V，R0为定值电阻，阻值为100Ω，当通过报警器(电阻不计)的电流≥20mA时就会报警。环境温度t在0℃～50℃范围，热敏电阻RT随温度t变化的关系是RT=600Ω−(10Ω/℃)⋅t。请计算：
(1)将开关S拨到c端，滑动变阻器R的滑片P从b端向a端移动，直至报警器报警时停止移动，此时滑动变阻器R接入电路中的电阻值为多少？
(2)保持滑片P不动，当开关S拨到d端时，若环境温度为30℃，则电流表的示数为多少？
29.小辉同学在探究“导体在磁场中产生电流的条件”实验中，将导体ab、开关、灵敏电流计连接成一个闭合电路，如图所示。
(1)本实验中，通过观察______来判断电路中是否有电流产生。
(2)下列操作中，能使闭合电路产生电流的是______(选填字母)。
A.让导体ab和蹄形磁体保持相对静止
B.导体ab静止，使蹄形磁体水平向左运动
C.让导体ab在磁场中沿磁场方向竖直向上运动
(3)从能量角度分析，电流产生过程中是______能转化为了电能。
(4)在仪器和电路连接都完好的情况下，小辉同学的实验现象不太明显。请你帮他提出一条合理的改进措施：______。
30.如图甲是某实验小组探究“电流与电阻的关系”的电路图，电源电压6V恒定不变，定值电阻5个(阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω)，滑动变阻器R′规格为“40Ω 1A”，电流表、电压表、开关各一个，导线若干。
(1)闭合开关前，滑动变阻器的滑片P应置于______(选填“c”或“d”)端；
(2)他们先将R=5Ω的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为U0；保持滑片不动，用10Ω的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向______(选填“c”或“d”)端移动，才能保持a、b间的电压仍为U0不变。
(3)再依次更换a、b间电阻为15Ω、20Ω继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图像，如图乙所示。由乙图可知：该实验中控制a、b间电压U0的值为______V；于是他们得出结论：当a、b间电压一定时，通过a、b间导体的电流与导体的电阻成______比。
(4)当他们用25Ω的电阻替换20Ω的电阻后，发现电压表示数始终不能调为U0，为继续完成此次探究，同学们一起设计了如下方案，其中不正确的一项是______。
A.将滑动变阻器更换为“40Ω 1A”的滑动变阻器，其余不变
B.将电压为6V的电源更换为电压为5.2V的电源，其余不变
C.所有器材都不更换，只调节滑动变阻器，使被控制的电压U0为2.5V，重新实验
31.某些大型商场的电梯，工作时开关S闭合，载人和不载人时，其运行速度会发生变化。控制电梯运行速度的简易电路如图所示，压力传感器R0的阻值随压力的变化而变化，当电梯载人时，通过电磁铁线圈的电流变大，电磁铁的磁性变强，动触点与静触点2连接，电动机的转速变快。以下说法正确的是( )
A. 电磁铁是利用电磁感应原理工作的
B. 电梯载人时与不载人时比较，载人时电磁铁的磁性更强
C. 若改变控制电路电流的方向，电梯运行的速度会发生变化
D. 若将R1换成阻值更小的电阻，不载人时电动机转速变得更慢
32.用相同的加热装置对a、b、c三种固体物质加热，它们的熔化图像如图所示，其中b、c质量相同。下列对图象分析正确的是( )
A. 温度从T1升高到T2时，a物质吸收的热量比b多
B. t1～t2时间内，a物质的温度不变、内能不变
C. 若a、b是同种物质，则b的质量大于a的质量
D. b的比热容一定大于c的比热容
33.如图是一个由电源、电热丝、指示灯、开关组成的串联电路，已知该电路有一个元件断路，一个元件短路，今用一个校验电灯分别接在各处，得到下表所示的结果。根据表格内容可判断( )
A. 开关断路，指示灯短路B. 指示灯断路，电热丝短路
C. 电热丝断路，开关短路D. 指示灯断路，开关短路
34.如图所示的电路中，电源电压U保持不变，定值电阻R2=3Ω，将滑动变阻器的滑片P移至最右端，只闭合开关S1，电压表V1示数为U1，电压表V2的示数为U2，电流表的示数I1为0.4A；再将滑动变阻器的滑片P置于最左端时，电压表V1示数为U1′，电压表V2示数为U2′，电流表的示数为I2。已知U1：U1′=2：1，U2：U2′=1：3。以下说法正确的是( )
A. U=12V
B. I2=1.2A
C. R1=10Ω
D. 当开关都闭合，电流表的最小示数为5.6A
35.如图所示电路，电源电压为9V保持不变，小灯泡上标有“6V 3W”字样，只闭合开关S3时，小灯泡正常发光(不考虑灯丝电阻变化)。滑动变阻器的规格为“18Ω 1A”，电流表的量程为“0～3A”，电压表的量程为“0～15V”，在保证电路安全的情况下，下列说法中正确的是( )
A. 电阻R0的阻值为6Ω
B. 闭合S1、S2、S3，滑动变阻器的阻值范围为6Ω～18Ω
C. 只闭合S1，电压表的示数范围为3V～5V
D. 控制开关与滑动变阻器，电路消耗的最大与最小功率之比为25：3
36.某品牌的电饭煲的简化电路如图甲所示，R1和R2均为电热丝，其电阻保持不变，S1和S2为温控开关，a、b是S2的两个触点，通过S1和S2的通断可实现“高温”“中温”和“低温”三挡的转换。已知电饭煲工作电压恒为220V，R1为55Ω，高温挡功率为1100W。
(1)下列有关说法，正确的是______。
A.电饭煲的电热丝可以用超导材料代替
B.电饭煲消耗电能只取决于电路中的电流和电饭煲的电阻
C.S1闭合、S2接a触点，电饭煲处于高温挡
(2)电热丝R2的电阻值为______Ω。
(3)电饭煲低温挡的功率为______W。
(4)图乙是在一次煮饭过程中电饭煲功率与时间的关系图像，本次煮饭过程中电饭煲高温挡和中温挡消耗的电能之比为______。
37.在物理创新大赛中，小杨同学制作了一个“水位仪”，其简化结构如图甲所示，一根轻质绝缘细杆上端与滑片P固定，下端与边长为10cm的正方体木块相连，木块放在足够高圆柱形容器内。未注水时，滑片P刚好在滑动变阻器R1的最下端a处；闭合开关S，向容器中注水，滑片P随木块的浮动在R1上滑动，滑片P不能离开R1。已知电源电压U恒定不变，R2为定值电阻。在逐渐注水的过程中发现滑动变阻器R1的bc段短路，其余部分电阻与自身长度成正比，定值电阻R2的电功率P2、电压表示数U1与水深H的关系如图乙和丙所示(不计绝缘杆、滑片的体积和自重及滑片处的摩擦力)。
请回答下列问题：

(1)应将______表的表盘改装为“水位仪”的表盘，因为当水位高于5cm后，水位越高，它的示数越大。
(2)电源电压U的大小？
(3)如果滑动变阻器R1上标有“？Ω，0.5A”的字样，且bc段短路，电流表选用的0～0.6A量程，电压表选用0～3V量程，则在电路安全的范围内，其水位的深度变化范围是多少？
答案和解析
1.【答案】C
【解析】解：刚开始时，水与硫酸铜溶液界面分明；由分子动理论可知，水分子和硫酸铜分子在不停地做无规则运动，所以上面的水分子要向下运动，进入到硫酸铜溶液中，同理硫酸铜分子向上运动，进入到上面的水中，时间越长，界面越模糊，故ABD错误，C正确。
故选：C。
一切物质的分子都在不停地做无规则运动。
扩散现象不但说明了分子在不停地做无规则运动，还说明分子间有间隙。
2.【答案】D
【解析】解：通常情况下，橡皮和木质笔杆不容易导电，属于绝缘体；金属套和笔芯容易导电，属于导体，故ABC错误，D正确。
故选：D。
容易导电的物体叫做导体，例如：石墨、人体、大地以及酸、碱、盐的水溶液；不容易导电的物体叫做绝缘体，如：橡胶、玻璃、塑料等。
本题考查了导体和绝缘体的概念；对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背；如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体，酸碱盐的水溶液是导体。
3.【答案】A
【解析】解：A、教室日光灯正常工作时的电流约为0.2A，则功率为P=UI=220V×0.2A=44W，符合实际，故A正确；
B、一台家用电视机的额定功率约为150W，故B错误；
C、数码相机电池电压约为5V，故C错误；
D、一台家用电冰箱一天用电约为1度，故D错误。
故选：A。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
4.【答案】B
【解析】解：A、此电路中，干电池为电源，将化学能转化为电能，故A错误；
B、小灯泡为用电器，灯泡发光时，消耗电能，故B正确；
C、手电筒中两节干电池是串联的，故C错误；
D、按钮相当于开关，控制电路通、断，故D错误。
故选：B。
(1)电池对外供电时，化学能转化为电能；
(2)用电器是用电来工作的装置；
(3)手电筒中两节干电池是串联的；
(4)开关是用来控制电路通、断的装置，导线是将电源、用电器、开关连接起来构成电路，是输送电能的元件。
本题考查了手电筒电路的组成和作用、电流的形成、能量的转化，难度不大，属于基础题，提示我们应多观察生活。
5.【答案】D
【解析】解：家庭电路中各用电器之间的连接方式是并联，
因家庭电路的电压不变，
所以，每多关闭一个家用电器，总电压不变，故C不符合题意；
因电路中的总功率等于各用电器功率之和，
所以，每多关闭一个家用电器，电路的总功率变小，故A不符合题意；
由P=UI可知，电路中的总电流变小，故B不正确；
由I=UR可知，电路中的总电阻变大，故D符合题意。
故选：D。
家庭电路中各用电器之间的连接方式是并联，电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化，根据欧姆定律可知总电阻的变化。
本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变。
6.【答案】A
【解析】解：A、地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，其实质就是一块磁铁，在地球的磁场中受到磁力的作用，故A正确；
B、磁场方向为该点磁感线的切线方向，故B错误；
C、磁感线不是真实存在的，故C错误；
D、静止时长柄指向南方(指向地理南极)，则司南长柄一端是磁石的南极；地理上的南极是在地磁场的北极附近，即司南长柄指的是地磁场的北极，故D错误。
故选：A。
(1)地球本身是一个巨大的磁体，地球周围的磁场叫做地磁场；
(2)磁场方向为该点磁感线的切线方向；
(3)磁感线不是真实存在的；
(4)司南实际上就是一个磁铁；磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示。
本题考查地磁场，属于识记性知识，将课本内容记忆清楚是关键。
7.【答案】A
【解析】解：A、四冲程内燃机中，压缩冲程是活塞对燃气做功，只有做功冲程是燃气对外做功，故A正确；
B、内燃机在压缩冲程中将机械能转化为内能，故B错误；
C、热机常用水做冷却剂，根据Q=cmΔt知，在质量和升高相同温度时，水的比热容大，吸收的热量多，即用水做冷却剂是因为水的比热容大，故C错误；
D、汽油机的效率一般在20%−30%之间，柴油机的效率一般在30%−40%之间，故D错误。
故选：A。
(1)在内燃机的四个冲程中只有做功冲程对外做功，将内能转化为机械能，其它三个冲程都是靠飞轮的惯性完成的；
(2)内燃机在压缩冲程中将机械能转化为内能；
(3)因为水的比热容较大，常用来做冷却剂；
(4)汽油机的效率一般在20%−30%之间，柴油机的效率一般在30%−40%之间。
本题考查了比热容、内燃机的工作过程和能量的转化以及效率的理解，属于基础题。
8.【答案】C
【解析】动圈式扬声器和电动机的工作原理相同，都是通电导体在磁场中受到力的作用。
A：探究电磁铁磁性强弱与哪些因素有关的实验，涉及到的知识是电流的磁效应。故A选项不符合题意。
B：该实验探究的是磁极间的相互作用。故B选项不符合题意。
C：该实验探究的是通电导体在磁场中受到力的作用。故C选项符合题意。
D：该实验是探究什么情况下磁能生电，即电磁感应现象。故D选项不符合题意。
故选：C。
本题涉及到电流磁效应，磁极间相互作用，通电导体在磁场中受到力的作用，电磁感应等知识。据此作答。
本题是常考题，对电磁学的几个重点实验要熟练掌握，才能正确作答。
9.【答案】B
【解析】解：当手机“电量”所剩无几时，即W一定，由P=Wt可得，W=Pt，要延长使用时间t，则减小总功率P，因此手机的“省电模式”来是通过减小总功率的方式来延长使用时间的。
故选：B。
省电模式是切断手机部分功能供电以实现省电的功能，根据P=Wt分析。
此题通过智能手机的“省电模式”来考查学生对电功率、与电能、时间的关系的理解和掌握，此题与我们的实际生活联系密切，是一道好题。
10.【答案】D
【解析】解：A、电路中使用的是电压表，不能测量出通过灯泡L2电流，故A错误；
B、闭合开关后，该电路为并联电路，电流表与L1串联在支路中，能直接测量L1的电流，故B错误；
C、闭合开关后，该电路为并联电路，电流表接在干路中，测量的是总电流，无法直接测量L2的电流，故C错误；
D、闭合开关后，该电路为串联电路，电流表能测量通过L2的电流，故D正确。
故选：D。
电流表应串联接入电路中，电流从电流表的正接线柱流入，从负接线柱流出；电流表与谁串联，测量的就是谁的电流。
本题考查了电流表的连接方式、电流表的作用。
11.【答案】C
【解析】解：灯泡L1、L2的电阻分别为：
R1=U12P1=(12V)26W=24Ω；
R2=U22P2=(6V)26W=6Ω；
AB、并联电路中各支路两端的电压相等，因为R1>R2，L1、L2并联时，根据P=U2R可知，L1比L2的实际功率小，灯泡的亮度取决于灯泡的实际功率，因此L2比L1亮，故AB错误；
CD、串联电路中各处的电流都相等，因为R1>R2，L1、L2串联时，根据P=I2R可知，L1比L2的实际功率大，灯泡的亮度取决于灯泡的实际功率，因此L1比L2亮，故C正确，D错误。
故选：C。
根据R=U2P分别求出L1、L2两盏灯的电阻；灯泡的亮度取决于灯泡的实际功率；
(1)(2)根据并联电路特点和P=U2R进行分析；
(3)(4)根据串联电路特点和P=I2R进行分析。
本题考查了串联电路和并联电路的特点以及电功率公式的应用，关键是知道灯泡的亮度取决于灯泡的实际功率。
12.【答案】C
【解析】解：由图可知，bc两小球相互排斥，说明bc两小球都是带电体，且带同种电荷；
已知d球带正电，且cd相互吸引，故c带负电荷，则b带负电荷；
ab相互吸引，由带电体可以吸引轻小物体可知，a可能带正电荷，也可能不带电；
综上分析，可知，ABD错误，C正确。
故选：C。
(1)电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
(2)带电体的基本性质：吸引轻小物体。当两个小球相互排斥时，两小球一定带同种电荷；当两个小球相互吸引时，两小球可能带异种电荷，也可能一个带电，另一个不带电。
本题考查了电荷间的相互作用规律，本题由BC相互排斥，知道BC带同种电荷是解题的突破口。并注意两小球吸引时，两小球可能带异种电荷，也可能一个带电，一个不带电。
13.【答案】D
【解析】解：由图可知，电压表V1测量的是电源电压，根据两只电压表指针均为如图乙所示，选的是0～15V的量程，分度值为0.5V，根据指针位置，电压表读数为6V；
电压表V2测量的是R1电压，选的是0～3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V；
根据串联电路的电压关系U2=U−U1=6V−1.2V=4.8V。
即电阻R1两端的电压为1.2V，R2两端的电压为4.8V。
故选：D。
本题首先明确两个电压表是测的是哪部分的电压，然后确定电压表所选量程和分度值再读数，最后根据串联电路的电压关系：U=U1+U2.求得电阻R1和R2两端的电压。
本题考查了电压表的读数方法，串联电路的电压关系。明确两个电压表是测的是哪部分的电压是解答此题的关键。
14.【答案】A
【解析】解：使行人在楼下或者楼上都能控制楼梯间的照明灯的通断，两个单刀双掷开关与灯泡串联接入电路，定触点接入电路动触点相互连接，故A正确BCD错误。
故选：A。
要在楼梯上、下处都能控制同一个灯泡，可用两个单刀双掷开关与灯泡串联接入电路，定触点接入电路动触点相互连接。
本题考查电路设计在生活中的应用，主要是考查开关的串联及单刀双掷开关的应用，难度较大。
15.【答案】D
【解析】解：由图可知：定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端电压，电压表V2测电源电压，电流表测电路电流；
AC、闭合开关S，将滑动变阻器的滑片P向左移动，滑动变阻器接入电路的电阻减小，电路的总电阻减小，由I=UR知电路中的电流变大，电流表示数变大，由U=IR知定值电阻R1两端的电压变大，电压表V1的示数变大，由于电源电压不变，所以电压表V2的示数不变，故AC错误；
B、由于电压表V2的示数不变，电流表示数变大，所以电压表V2与电流表示数的比值变小，故B错误；
D、当滑片移到最左端时，滑动变阻器接入电路的电阻为零，电压表V1与电压表V2都测量电源电压，所以电压表V1与电压表V2示数可能相等，故D正确。
故选：D。
由图可知：定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端电压，电压表V2测电源电压，电流表测电路电流；
根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点、欧姆定律分析答题。
本题是一道闭合电路的动态分析题，分析清楚电路结构、应用串联电路特点、欧姆定律公式即可正确解题。
16.【答案】热值 热传递
【解析】解：火箭燃料使用液态氢是因为氢的热值大，相同质量的液态氢和其它燃料相比，完全燃烧放出的热量多；
酒精炉烹饪食物时，食物吸收热量，内能增加，温度升高，这是通过热传递的方式增大食物的内能。
故答案为：热值；热传递。
(1)热值是燃料的一种特性，相同质量的不同燃料，热值越大，完全燃烧放出的热量越多；
(2)做功和热传递都可以改变物体的内能，做功改变物体内能的实质是能量的转化，热传递改变物体内能的实质是能量的转移。
本题考查对热值概念的理解以及改变物体内能的方式，是一道基础题。
17.【答案】力 电动
【解析】解：开关断开时，导体没有电流，导体不运动，说明磁场对导体没有力的作用；开关闭合后，导体中有电流通过，导体运动起来，运动状态改变，说明通电导体在磁场中受到力的作用。
电动机是根据这个原理制成的。
故答案为：力；电动。
开关闭合时，导体中就有了电流，同时导体ab发生运动，表明导体在磁场中受到了力的作用；电动机的工作特点是先通电然后线圈转动，所以可知电动机就是根据这一原理制成的。
本题考查电动机的原理，属于基础题。
18.【答案】半导体 开关
【解析】解：该芯片的主要材料是硅，硅是导电性能介于导体和绝缘体之间，属于半导体；华为手机“指纹”解锁，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则手机感应区相当于电路中的开关。
故答案为：半导体；开关。
(1)半导体的导电性能介于导体和绝缘体之间，硅属于半导体材料；
(2)一个完整的电路由导线、电源、开关和用电器组成，根据电路的组成判断。
本题考查对半导体材料的认识、电路的组成，是一道基础题。
19.【答案】并 L2
【解析】解：电流表应与被测用电器串联，虚线框1的位置与灯L2串联，应为电流表，虚线框2的位置应为灯L1，如果虚线框2的位置为电流表，会造成电路短路，如图所示：
由图可知，两灯是并联关系，电流表测的是通过L2的电流。
故答案为：并；L2。
电流表要和被测用电器串联；
串联电路中，电流的路径只有一条；并联电路中，电流有多条路径。
此题考查串并联电路的特点、电流表的正确连接，是电学的基础，需要掌握。
20.【答案】磁化 方向性
【解析】解：铁屑原来没有磁性，但在磁场的作用下能够获得磁性，小铁屑在磁场中由于被磁化成一个个小磁针，在磁场中有序地排列。
磁场是有方向的，在磁场的不同位置，其磁场方向一般不同，同一位置，磁场方向固定，所以图中各点小磁针有固定指向。
故答案为：磁化；方向性。
放入磁场中的铁屑会被磁化，成为一个小磁体；磁场是有方向的，一般情况下，位置不同，磁场方向不同，各点有固定方向。
本题考查了磁场的方向性和磁化现象，是一道基础题。
21.【答案】电阻 甲
【解析】解：甲装置中，两电阻串联，通过的电流和通电时间相同，而电阻不同，故该装置用来研究电流产生热量和电阻的关系，通电后，因丝R1大于R2，根据Q=I2Rt可知，甲容器连接的U形管液面高度差较大。
故答案为：电阻；甲。
电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，结合串联电路电流的规律分析；电流通过导体产生热量的多少不易直接观察，甲、乙两个透明容器中密封着等量的空气，电阻丝产生热量越多，气体膨胀程度越大，故可通过U形管液面的高度差来反映电阻丝产生的热量多少，采用了转换法，结合Q=I2Rt分析。
本题探究“导体产生的热量与什么因素有关”，考查控制变量法、转换法、串联电路的规律及焦耳定律的运用。
22.【答案】340 170.92
【解析】解：根据电能表上月初和月底的示数可知：这个月小南家里用电的度数是：W=5852.5kW⋅ℎ−5512.5kW⋅ℎ=340kW⋅ℎ；
第一级电费为：240kW⋅ℎ×0.488元/kW⋅ℎ=117.12元；
第二级电费为：100kW⋅ℎ×0.538元/kW⋅ℎ=53.8元。
小南家这个月应交的电费为：117.12元+53.8元=170.92元。
故答案为：340；170.92。
电能表是测量用户在某段时间内消耗电能的仪表。
最后一位是小数位；两次读数之差就是这段时间内消耗的电能，单位是度(千瓦时)。
本题考查的是电能表的使用；知道电能表上各个参数的含义，会根据参数进行计算。
23.【答案】10 7.5
【解析】解：(1)由题知灯泡的额定电压为U额=2.5V，由图像读出灯泡正常发光时的电流为I额=0.25A，
由I=UR得，灯泡正常发光时的电阻为：
RL=U额I额=Ω；
(2)把此灯泡与20Ω的定值电阻串联，要使灯泡正常发光，根据串联电路中电流处处相等可得定值电阻中的电流I=I额=0.25A；
根据欧姆定律可得，定值电阻两端的电压：UR=IR=0.25A×20Ω=5V，
根据串联电路电压规律可得，电源电压：U=UR+U额=5V+2.5V=7.5V。
故答案为：10；7.5。
(1)由图像读出灯泡正常发光时的电流，由I=UR计算灯泡正常发光时的电阻值；
(2)把此灯泡与20Ω的定值电阻串联，要使灯泡正常发光，根据串联电路中电流处处相等可得定值电阻中的电流；根据欧姆定律计算出定值电阻两端的电压，根据串联电路电压规律计算电源电压。
本题考查了串联电路的特点以及欧姆定律的应用，熟练掌握串联电路的电流和电压特点，并从图象中读取相关信息是解题的关键。
24.【答案】2 1440
【解析】解：由图可知，当旋转开关转至1时，R1、R2串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，由P=U2R可知，电路中的总功率最小，汽车座椅处于低温挡；
当旋转开关转至2时，只有R2工作，电路中的总电阻最小，总功率最大，汽车座椅处于高温挡；
由P=U2R可知，R1、R2的串联总电阻：R=U2P低温=(12V)26W=24Ω，
根据串联电路的电阻特点可知，R2的阻值：R2=R−R1=24Ω−14Ω=10Ω，
高温挡的电功率：P高温=U2R2=(12V)210Ω=14.4W，
在“高温”挡，通电100s时间，R2产生的热量：Q=W=P高温t=14.4W×100s=1440J。
故答案为：2；1440。
(1)由图可知，当旋转开关转至1时，R1、R2串联，当旋转开关转至2时，只有R2工作，根据串联电路的电阻特点和P=U2R可知汽车座椅高温挡和低温挡的电路连接；
(2)根据低温挡功率和P=U2R可求出R1、R2的串联总电阻，根据串联电路的电阻特点求出R2的阻值，根据P=U2R可求出高温挡的电功率，根据Q=W=Pt求出在“高温”挡，通电100s时间，R2产生的热量。
本题考查串联电路的特点、电功率公式以及焦耳定律推导公式的应用，能从正确分析不同状态下的电路连接是解题的关键。
25.【答案】解：①由图可知，小磁针静止时的右端为N极，根据异名磁极相互吸引、同名磁极相互排斥，则通电螺线管左端为S极，右端为N极。
②因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向左的。
③根据安培定则，伸出右手使大拇指指示螺线管的下端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极。如图所示：

【解析】①知道小磁针静止时N极的指向，根据磁极间的相互作用判断出通电螺线管的磁极。
②根据通电螺线管的磁极判断出磁感线的方向。在磁体外部，磁感线总是从N极发出、回到S极。
③根据安培定则判断出电流的方向，确定电源的正负极。
本题属于安培定则的简单应用，安培定则不但可以由电流方向和线圈绕向判断磁极，也可根据磁极和线圈的绕向判断电流方向。
26.【答案】解：电压表测量灯泡两端的电压，因电源电压为3V，故电压表选用小量程与灯并联，当滑动变阻器的滑片向右移动时，灯泡变亮，可知电路的电流变大，变阻器连入电路电阻变小，故变阻器右下接线柱连入电路中，如下所示：

【解析】电压表测量灯泡两端的电压，根据电源电压确定电压表选用小量程与灯并联，根据当滑动变阻器的滑片向右移动时，灯泡变亮确定变阻器右下接线柱连入电路中。
本题考查根据要求连接实物图，关键是变阻器和电压表的连接。
27.【答案】解：(1)牛奶吸收的热量为：
Q吸=c牛奶m牛奶(t−t0)=2.5×103J/(kg⋅℃)×400×10−3kg×(40℃−20℃)=2×104J；
(2)由题意知Q放=Q吸=2×104J，
由Q放=Vq可得，需要消耗天然气的体积：
V=Q放q=2×104J4×107J/m3=0.0005m3。
答：(1)牛奶吸收的热量为2×104J；
(2)在这次加热过程中小红至少要用天然气0.0005m3。
【解析】(1)根据Q吸=cm(t−t0)得出牛奶吸收的热量；
(2)由题知Q放=Q吸，再利用Q放=qV求出需要消耗的天然气体积。
本题考查学生对吸热公式、燃料完全燃烧放热公式、效率公式的掌握和运用，难度不大。
28.【答案】解：(1)将开关S拨到c端，定值电阻R0、报警器与滑动变阻器串联接入电路，电流表测量电路中的电流，
电源电压U=12V，报警时，电路中的电流I=20mA=0.02A，电路中的总电阻R总=UI=12V0.02A=600Ω，
报警器报警时，滑动变阻器接入电路的阻值R滑=R总−R0=600Ω−100Ω=500Ω；
(2)保持滑片P不动，当开关S拨到d端时，热敏电阻Rt、报警器与滑动变阻器串联接入电路，电流表测量电路中的电流，
环境温度为30℃时，RT=600Ω−(10Ω/℃)⋅t=600Ω−(10Ω/℃)⋅30℃=300Ω，
此时电路中的总电阻R总′=Rt+R滑=300Ω+500Ω=800Ω，电源电压U=12V，
电流表的示数I′=UR总′=12V800Ω=0.015A。
答：(1)将开关S拨到c端，报警器报警时，滑动变阻器接入电路的阻值是500Ω；
(2)保持滑片P不动，当开关S拨到d端时，若环境温度为30℃，则电流表的示数为0.015A。
【解析】(1)将开关S拨到c端，定值电阻R0、报警器与滑动变阻器串联接入电路，电流表测量电路中的电流，由电源电压和报警时电路中的电流，根据欧姆定律可求出电路中的总电阻，根据串联电路电阻规律可求出报警器报警时，滑动变阻器接入电路的阻值；
(2)保持滑片P不动，当开关S拨到d端时，热敏电阻Rt、报警器与滑动变阻器串联接入电路，电流表测量电路中的电流，已知环境温度为30℃，根据热敏电阻RT随温度t变化的关系可求出热敏电阻Rt的阻值，由电源电压和欧姆定律可求出电流表的示数。
本题主要考查欧姆定律的应用，串联电路电流、电压、电阻规律的应用，熟练分析电路的连接、掌握欧姆定律是解题的关键。
29.【答案】灵敏电流计是否偏转 B 机械 换用磁性更强的磁铁(或加快导体的切割磁感线的速度)
【解析】解：(1)实验中，感应电流的有无是通过灵敏电流表的指针偏转来体现的，若灵敏电流表的指针发生偏转，就说明产生了感应电流；反之，则无感应电流产生；
(2)A、蹄形磁体和导体ab都静止，导体没有做切割磁感线的运动，不会产生感应电流；
B、导体ab静止，使蹄形磁体水平向左运动，导体做切割磁感线的运动，会产生感应电流；
C、让导体ab在磁场中沿磁场方向竖直向上运动，导体没有切割磁感线的运动，不会产生感应电流。
故选：B；
(3)从能量角度分析，电流产生过程中是机械能转化为了电能；
(4)电流表指针偏转不明显，是电流太弱，从装置上的改进方法：可以换用磁性更强的磁铁；从操作角度改进：可以加快导体的移动速度，即使导体切割磁感线运动的速度更快。
故答案为：(1)灵敏电流计是否偏转；(2)B；(3)机械；(4)换用磁性更强的磁铁(或加快导体的切割磁感线的速度)。
(1)在探究感应电流的实验中，是通过灵敏电流表指针的偏转来确定感应电流的产生及电流方向的；
(2)产生感应电流的条件：闭合回路中的部分导体做切割磁感线的运动；
(3)电磁感应现象中，主要是将机械能转化为电能；
(4)感应电流的大小应与切割磁感线的速度、磁场强度有关。
此题是探究电磁感应现象的实验，考查了学生对产生感应电流条件的掌握及影响感应电流大小的因素，难度一般。
30.【答案】d d 2 反 A
【解析】解：(1)为保护电路，闭合开关前，滑动变阻器的滑片P应置于最大阻值处，即d端；
(2)实验中，用10Ω的电阻替换5Ω，根据分压原理，电阻两端的电压变大，即电压表示数变大；研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大变阻器两端的电压，由分压原理，要增大变阻器电阻阻值，故应向右移动滑片才能达到实验要求；
(3)根据图乙所示的图象可知，a、b两端的电压为：U=IR=0.4A×5Ω=---=0.1A×20Ω=2V，为一定值，
故可得出：当电压一定时，通过导体的电流与导体的电阻成反比；
(4)A、由图可知，电源电压为6V，定值电阻两端电压为2V，滑动变阻器两端电压为4V，根据串联分压原理得R定：R变=UV：U变=2V：4V=1：2，滑动变阻器的阻值是定值电阻的2倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得R变=50Ω，如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，因此该方法不可行，故A符合题意；
B、如果重新开始实验，只更换电源，将电压为6V的电源更换为电压为5.2V的电源，定值电阻两端电压保持不变为2V，滑动变阻器两端电压为3.2V，根据串联分压原理得R定：R变=UV：U变=2V：3.2V=1：1.6，滑动变阻器的阻值是定值电阻的1.6倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得R变=40Ω，因此该方法可行，故B不符合题意；
C、如果重新开始实验，只改变控制电压U0，使U0为2.5V，电源电压为6V，电阻两端的电压保持不变，定值电阻两端电压为2.5V，滑动变阻器两端电压为3.5V，根据串联分压原理得R定：R变=UV：U变=2.5V：3.5V=5：7，滑动变阻器的阻值是定值电阻的75倍，当他们用25Ω的电阻替换20Ω的电阻后，则解得R变=25Ω×75=35Ω，大于滑动变阻器的最大值，因此该方法不可行，故C不正确，符合题意。
故答案为：(1)d；(2)d；(3)2；反；(4)A。
(1)为保护电路，闭合开关前，滑动变阻器的滑片P应置于最大阻值处；
(2)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定变阻器滑片移动的方向；
(3)根据图乙求出电流与电阻之积，据此分析；
(4)逐项分析设计的方案。
本题探究电流与电阻的关系，考查了电路连接、实验操作，同时考查了研究电流与电阻关系中控制变量法的应用，特别是最后一问难度较大。
31.【答案】B
【解析】解：A、电磁继电器的核心部件是电磁铁，通电时有磁性，断电时无磁性，是根据电流的磁效应制成的，即利用电流的磁效应来工作的，故A错误；
B、当有人走上电梯后，压敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，动触点与静触点2接触，则电阻R1断路，电动机两端电压增大为电源电压，通过电动机的电流变大，电动机转速变快，使电梯运动变快，故B正确；
C、当电流的方向发生变化时，电磁铁的极性会发生改变，但磁性的强弱不变，电梯运行的速度不会发生变化，故C错误；
D、若将R1换成阻值更小的电阻，根据欧姆定律可知，电路中的电流变大，通过电动机的电流变大，所以不载人时电动机转速变得更快，故D错误。
故选：B。
(1)电磁继电器是根据电流的磁效应制成的；
(2)当衔铁与触点1接触时，R1与电机串联，当衔铁与触点2接触时，电阻断路，电机中电流增大；
(3)电磁铁磁性的大小与电流的方向无关；
(4)根据欧姆定律分析电路中电流的变化，从而得出电动机转速的变化。
本题考查电磁继电器的使用、串联电路特点、欧姆定律、安培定则等的灵活运用。
32.【答案】C
【解析】解：A、从图像可知，从初始温度升高到T2，a所需时间t1，b所需时间t2，t1小于t2，升高相同的温度，b吸收的热量更多，故A错误；
B、t1～t2时间内，a物质不断吸热，温度不变、但内能变大，故B错误；
C、若a、b是同种物质，因为b达到熔点的时间更长，故b的质量大于a的质量，故C正确；
D、从图中信息可知，当b、c质量相同时，吸收相同的热量时，b升高的温度大于c，故b的比热容小于c，故D错误。
故选：C。
从图像可知，a和b的熔点相同，c的比热容比b大，借此判断各选项的对错。
本题考查了比热容等知识，属于基础题。
33.【答案】A
【解析】解：A、如果开关断路，指示灯短路，将灯泡接在上面的任何两点，发光情况都与题目所列一致。故A正确；
B、如果指示灯断路，电热丝短路，将校验电灯接在cd之间时，灯泡处于断路状态，不会发光。故B不正确；
C、如果电热丝断路，开关短路，将校验电灯接在cd之间时，灯泡处于断路状态，不会发光。故C不正确；
D、如果指示灯断路，开关短路，将校验电灯接在cd之间时，灯泡处于断路状态，不会发光。故D不正确。
故选：A。
校验电灯接在电路中如果发光，说明与其串联的其它部分是通路，故障只能是短路；校验电灯如果不发光，说明与其串联的其它导体有断路。具体故障需要将每个选项代入题干，根据灯泡是否发光、如何发光判断，最终确定正确选项。
分析电路故障时，一般将每个选项依次代入题目，检查是否符合题意，用“排除法”确定正确选项。将某一选项代入题干时，只要有一项与现象不符(如灯泡发光，而题目中不发光)，此选项即为错误。
34.【答案】BD
【解析】解：将滑动变阻器的滑片P移至右端，只闭合开关S1时，R1、R2和滑动变阻器的最大阻值串联，电压表V1测量电阻R1和滑动变阻器两端的电压，电压表V2测量电阻R2两端的电压，电流表A测量串联电路的电流；将滑动变阻器的滑片P置于左端时，电路中电阻R1、R2串联，电压表V1测量电阻R1两端的电压，电压表V2测量电阻R2两端的电压，电流表A测量串联电路的电流。
因为U2：U2′=1：3，电阻R2=3Ω不变，所以两次通过的电流之比为：
I1I2=U2R2U2′R2=U2U2′=13，
因I1=0.4A，则I2=3I1=3×0.4A=1.2A，
又因为U1：U1′=2：1，
则U1U1′=I1(R1+R)I2R1=13×R1+RR1=21，
解得：R=5R1，
因电源电压不变，电流与总电阻成反比，
则I1I2=R1+R2R1+R2+R=R1+3Ω6R1+3Ω=13，
解得：R1=2Ω，R=10Ω；
当变阻器的滑片P移至最右端，只闭合开关S1时，电源电压为U=I(R1+R2+R)=0.4A×(2Ω+3Ω+10Ω)=6V，
当三个开关都闭合时，三个电阻并联；当变阻器电阻最大时电路总电阻最大，总电流最小，则各支路电流分别为
I1′=UR1=6V2Ω=3A，I2′=UR2=6V3Ω=2A，I3′=UR3=6V10Ω=0.6A，
则电路最小总电流为I′=I1′+I2′+I3′=3A+2A+0.6A=5.6A，
综上可知：
A.电源电压为6V，故A错误；
B.因为I2=1.2A，故B正确；
C.因为R1=2Ω，故C错误；
D.当开关都闭合，电流表的最小示数为5.6A，故D正确。
故选：BD。
(1)将滑动变阻器的滑片P移至右端，只闭合开关S1时，R1、R2和滑动变阻器的最大阻值串联，电压表V1测量电阻R1和滑动变阻器两端的电压，电压表V2测量电阻R2两端的电压，电流表A测量串联电路的电流；将滑动变阻器的滑片P置于左端时，电路中电阻R1、R2串联，电压表V1测量电阻R1两端的电压，电压表V2测量电阻R2两端的电压，电流表A测量串联电路的电流；根据欧姆定律表示出电阻R2两端的电压之比即可求出两电路的电流之比，再根据欧姆定律表示出电压表V2的示数之比即可求出R1、R的阻值关系，根据电压一定时电流与电阻成反比求出R1与R的阻值，根据电阻的串联和欧姆定律求出电源的电压；
(2)当开关都闭合，滑动变阻器的滑片P置于右端时，三个电阻并联，且电路的总电阻最大，据此求得最小电流。
本题考查了串并联电路的特点和欧姆定律公式的应用，分析电路结构是正确解题的前提，熟练应用串并联电路的特点及欧姆定律是正确解题的关键。
35.【答案】AD
【解析】解：由P=UI可知，小灯泡的正常发光时的电流：IL=PLUL=3W6V=0.5A，
由I=UR可知，小灯泡的灯丝电阻：RL=ULRL=6V0.5A=12Ω
A、由图可知，只闭合开关S3时，灯泡与定值电阻R0串联，小灯泡正常发光，则通过小灯泡的电流为0.5A，小灯泡两端的电压为6V，
根据串联电路的电流特点可知，通过R0的电流：I0=IL=0.5A，
根据串联电路的电压特点可知，R0两端的电压：U0=U−UL=9V−6V=3V，
由I=UR可知，R0的阻值：R0=U0I0=3V0.5A=6Ω，故A正确；
B、由图可知，闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联；
通过R0的电流：I0′=UR0=9V6Ω=1.5A，
根据滑动变阻器的规格可知，通过滑动变阻器的最大电流IR大=1A，
根据并联电路的电流特点可知，干路的总电流：I总=I0′+IR大=1.5A+1A=2.5A，
由于电流表的路程为0～3A，所以干路的总电流2.5A符合要求；
由I=UR可知，滑动变阻器的最小阻值：R小=UIR大=9V1A=9Ω，
滑动变阻器的阻值越大，电路中的总电流越小，电路安全，而且电压表的最大量程大于电源电压，所以滑动变阻器的接入电路中最大阻值为18Ω，
则滑动变阻器的阻值范围为9～18Ω，故B错误；
C、只闭合S1，灯泡与滑动变阻器串联，电压表测量滑动变阻器R两端的电压；
当灯泡正常发光时，灯泡两端的电压最大为6V，
根据串联电路的电压特点可知，此时滑动变阻器R两端的电压最小，即电压表最小示数为：UR小=U−UL=9V−6V=3V，
根据串联分压的特点可知，当滑动变阻器R接入电路中阻值最大时，电压表的示数最大，
此时电路中总电阻：R总=RL+R大=12Ω+18Ω=30Ω，
电路中的电流：I=UR总=9V30Ω=0.3A，
由I=UR可知，此时灯泡两端的电压：UL′=IRL=0.3A×12Ω=3.6V，
根据串联电路的电压特点可知，滑动变阻器两端的最大电压：UR大=U−UL′=9V−3.6V=5.4V，即电压表的最大示数为5.4V；
所以，只闭合S1，电压表的示数范围3～5.4V，故C错误；
D、闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联，根据以上分析可知，电路中的最大电流为2.5A，此时电路消耗的电功率最大，
电路消耗的最大功率：P大=UI总=9V×2.5A=22.5W；
由于滑动变阻器的最大阻值大于R0的阻值，
所以当只闭合S1时，灯泡与滑动变阻器串联，当滑动变阻器接入电路的阻值最大时，电路中的总电阻最大，
根据第②问分析可知，此时电路中的最小电流为I=0.3A，
电路消耗的最小功率：P小=UI=9V×0.3A=2.7W，
则电路消耗的最大功率与最小功率之比：P大：P小=22.5W：2.7W=25：3，故D正确。
故选：AD。
根据灯泡的规格，利用P=UI求小灯泡的正常发光时的电流，利用欧姆定律求出小灯泡的灯丝电阻；
(1)由图可知，只闭合开关S3时，灯泡与定值电阻R0串联；小灯泡正常发光，根据串联电路的特点求出定值电阻R0两端的电压和通过的电流；欧阳欧姆定律求出R0的阻值；
(2)闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联；根据电流表路程和滑动变阻器的规格可知通过滑动变阻器的最大电流，根据并联电路的特点和欧姆定律求出滑动变阻器接入电路的最小阻值；据此可知滑动变阻器接入电路的阻值范围；
(3)只闭合S1，灯泡与滑动变阻器串联，电压表测量滑动变阻器R两端的电压；根据灯泡的额定电压和串联电路特点求出电压表最小示数，根据滑动变阻器的最大，利用欧姆定律求出电路中的最小电流和电压表的最大示数；
(4)电源电压不变，根据P=UI可知，当电路中的总电流最大时，电路消耗的总功率最大，当电路中总电流最小时，电路消耗的总功率最小；闭合S1、S2、S3，灯泡被短路，R0与滑动变阻器R并联，电路中的总电流最大，根据P=UI求出电路消耗的最大功率；根据滑动变阻器的最大阻值和R0的阻值大小关系可知，当只闭合S1时，灯泡与滑动变阻器串联，当滑动变阻器接入电路的阻值最大时，电路总的总电流最小，根据P=UI求出电路消耗的最小功率，据此可知电路消耗的最大功率与最小功率之比。
本题是一道动态电路分析题，主要考查串并联电路的特点、欧姆定律以及电功率公式的应用，题目难度较大。
36.【答案】C 220 176 15：8
【解析】解：(1)A、超导体的电阻为零，电流通过不会放热，故电饭煲的电热丝不可以用超导材料代替，故A错误；
B、电饭煲消耗电能取决于电路中的电流、饭煲的电阻和通电时间，故B错误；
C、S1闭合、S2接a触点，两电阻并联，总电阻较小，电源电压不变，根据P=U2R可知总功率较大，电饭煲处于高温挡，故C正确；
故选C；
(2)S1闭合、S2接b触点，电路为R1的简单电路，总电阻较大，电源电压不变，根据P=U2R可知总功率较小，电饭煲处于中温挡，功率P中=U2R1=(220V)255Ω=880W，
电饭煲处于高温挡时，R2的功率P2=P高−P中=1100W−880W=220W，
电热丝R2的电阻值R2=U2P2=(220V)2220W=220Ω；
(3)S1断开、S2接b触点，电路中R1、R2串联，总电阻最大，电源电压不变，根据P=U2R可知总功率最小，电饭煲处于低温挡，功率P低=U2R1+R2=(220V)255Ω+220Ω=176W；
(4)电饭煲高温挡消耗的电能W1=P高t1=1100W×15×60s=9.9×105J，
中温挡消耗的电能W2=P中t2=880W×10×60s=5.28×105J，
本次煮饭过程中电饭煲高温挡和中温挡消耗的电能之比：W1W2=9.9×105J5.28×105J=158。
故答案为：(1)C；(2)220；(3)176；(4)15：8。
(1)超导体的电阻为零，电流通过不会放热；
电饭煲消耗电能取决于电路中的电流、饭煲的电阻和通电时间；
S1闭合、S2接a触点，两电阻并联，总电阻较小，电源电压不变，根据P=U2R可知总功率较大，电饭煲处于高温挡；
(2)S1闭合、S2接b触点，电路为R1的简单电路，总电阻较大，电源电压不变，根据P=U2R可知总功率较小，电饭煲处于中温挡，根据P=U2R可得出功率；
电饭煲处于高温挡时，根据P2=P高−P中得出R2的功率，根据P=U2R可知电热丝R2的电阻值；
(3)S1断开、S2接b触点，电路中R1、R2串联，总电阻最大，电源电压不变，根据P=U2R可知总功率最小，电饭煲处于低温挡，根据P=U2R可知功率；
(4)分别根据W=Pt得出电饭煲高温挡、中温挡消耗的电能，进而得出本次煮饭过程中电饭煲高温挡和中温挡消耗的电能之比。
本题考查电功率的有关知识，是一道综合题。
37.【答案】电压
【解析】解：(1)闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流；
当水位高于5cm后，水位越高，滑动变阻器接入电路的电阻越大，根据串联电路的分压作用知电压表的示数越大，所以应将电压表的表盘改装为“水位仪”的表盘；
(2)由乙图可知滑动变阻器接入电路最大阻值时，定值电阻R2的电功率为0.4W，由图丙知此时R1的两端的电压为4V；
当滑动变阻器接入电路最小阻值为零时，定值电阻R2的电功率为3.6W，由图丙知此时R1的两端的电压为0V；
根据P=U2R得电源电压为：
U= P2R2=4V+ P2′R2，即 3.6W×R2=4V+ 0.4W×R2，
解得R2=10Ω，U=6V；
(3)由乙图可知水深10cm=0.1m时，定值电阻的电功率为1.6W，
此时通过电路的电流：I= P2″R2= 1.6W10Ω=0.4A，
根据欧姆定律可得此时电路总电阻：R=UI=6V0.4A=15Ω，
此时滑动变阻器接入电路的阻值：R1=R−R2=15Ω−10Ω=5Ω，
由乙图可知滑片移动的距离为5cm，即a点以下部分的长度为5cm；
滑动变阻器R1上标有“？Ω，0.5A”的字样，电流表选用的0～0.6A量程，串联电路各处电流相等，所以通过电路的最大电流为0.5A，
此时电路总电阻：R′=UI′=6V0.5A=12Ω，
此时滑动变阻器接入电路的阻值：R1′=R′−R2=12Ω−10Ω=2Ω，
此时滑片移动的距离5cm5Ω×2Ω=2cm，
此时对应的水位为5cm+2cm=7cm；
电压表选用0～3V量程，电压表示数最大为3V，此时定值电阻两端的电压为U0=U−U1=6V−3V=3V，
此时通过电路的电流：I1=U2R2=3V10Ω=0.3A，
此时滑动变阻器接入电路的阻值：R1″=U1I1=3V0.1A=10Ω，
此时滑动变阻器接入电路的长度5cm5Ω×10Ω=10cm，
由乙图可知ab的长度为2cm，则滑片移动的距离为10cm+2cm=12cm，
此时对应的水位为5cm+12cm=17cm，
故水位的深度变化范围为7cm～17cm。
故答案为：(1)电压；
(2)电源电压U的大小为6V；
(3)在电路安全的范围内，其水位的深度变化范围是7cm～17cm。
(1)闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流；当水位高于5cm后，水位越高，滑动变阻器接入电路的电阻越大，根据串联电路的分压作用知电压表的示数越大；
(2)根据P=U2R和电源电压相等列等式算出R2的电阻和电源电压；
(3)由乙图可知水深10cm时定值电阻的电功率，根据P=I2R计算此时通过电路的电流，根据欧姆定律计算此时电路总电阻，根据串联电路电阻规律计算滑动变阻器接入电路的阻值，由乙图可知滑片移动的距离，即a点以下部分的长度；
滑动变阻器R1上标有“？Ω，0.5A”的字样，电流表选用的0～0.6A量程，根据串联电路电流特点确定通过电路的最大电流，根据欧姆定律计算此时电路总电阻，
根据串联电路电阻规律计算此时滑动变阻器接入电路的阻值，进一步计算此时滑片移动的距离和此时对应的水位；
电压表选用0～3V量程，电压表示数最大为3V，根据串联电路电压规律计算此时定值电阻两端的电压，根据欧姆定律计算此时通过电路的电流和滑动变阻器接入电路的阻值，进一步计算此时滑动变阻器接入电路的长度，由乙图可知ab的长度，进一步计算滑片移动的距离和此时对应的水位，据此确定水位的深度变化范围。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，综合性强，有一定难度。校验次数
1
2
3
4
5
6
校验电灯接入点
af
ab
cd
ef
ad
cf
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
