备战2024年高考物理一轮重难点复习讲义 第10章+ 磁场【全攻略】

这是一份备战2024年高考物理一轮重难点复习讲义 第10章+ 磁场【全攻略】，文件包含第十章磁场原卷版docx、第十章磁场解析版docx等2份学案配套教学资源，其中学案共50页， 欢迎下载使用。
2、会判断通电直导线和通电线圈周围的磁场方向.
3、会判断安培力的方向，会计算安培力的大小，了解安培力在生产生活中的应用．

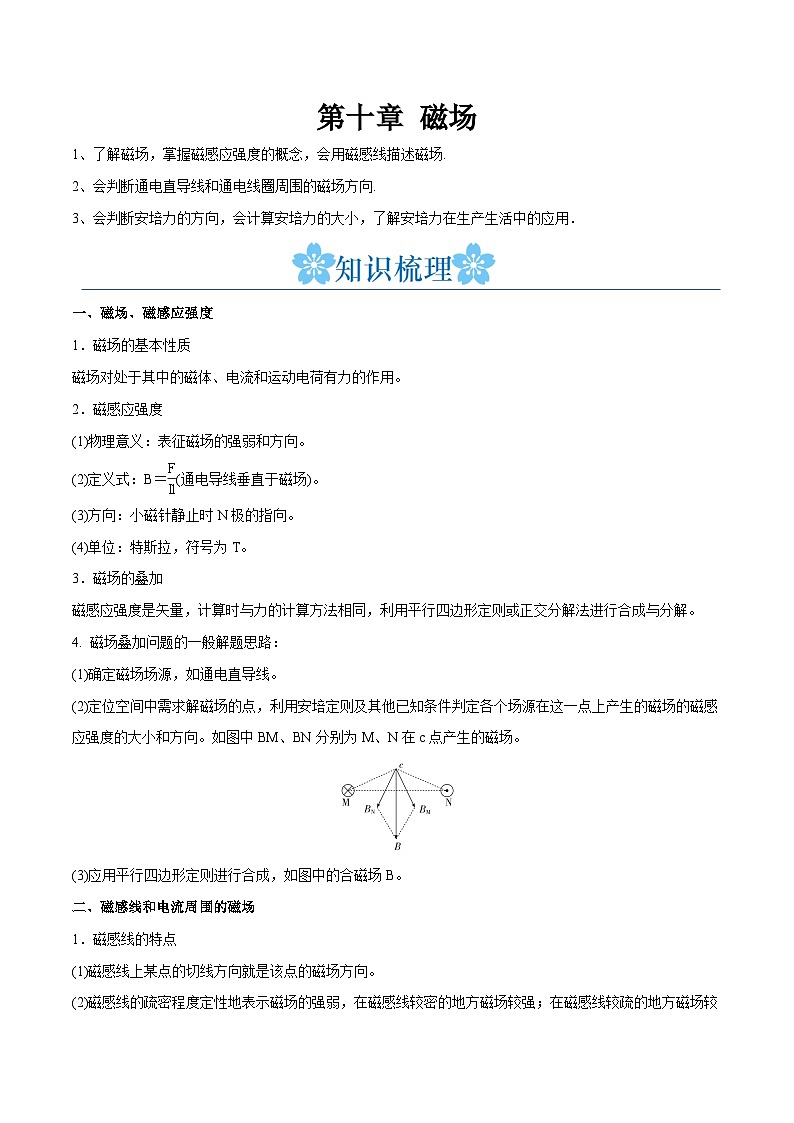

一、磁场、磁感应强度
1．磁场的基本性质
磁场对处于其中的磁体、电流和运动电荷有力的作用。
2．磁感应强度
(1)物理意义：表征磁场的强弱和方向。
(2)定义式：B＝eq \f(F,Il)(通电导线垂直于磁场)。
(3)方向：小磁针静止时N极的指向。
(4)单位：特斯拉，符号为T。
3．磁场的叠加
磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解。
磁场叠加问题的一般解题思路：
(1)确定磁场场源，如通电直导线。
(2)定位空间中需求解磁场的点，利用安培定则及其他已知条件判定各个场源在这一点上产生的磁场的磁感应强度的大小和方向。如图中BM、BN分别为M、N在c点产生的磁场。
(3)应用平行四边形定则进行合成，如图中的合磁场B。
二、磁感线和电流周围的磁场

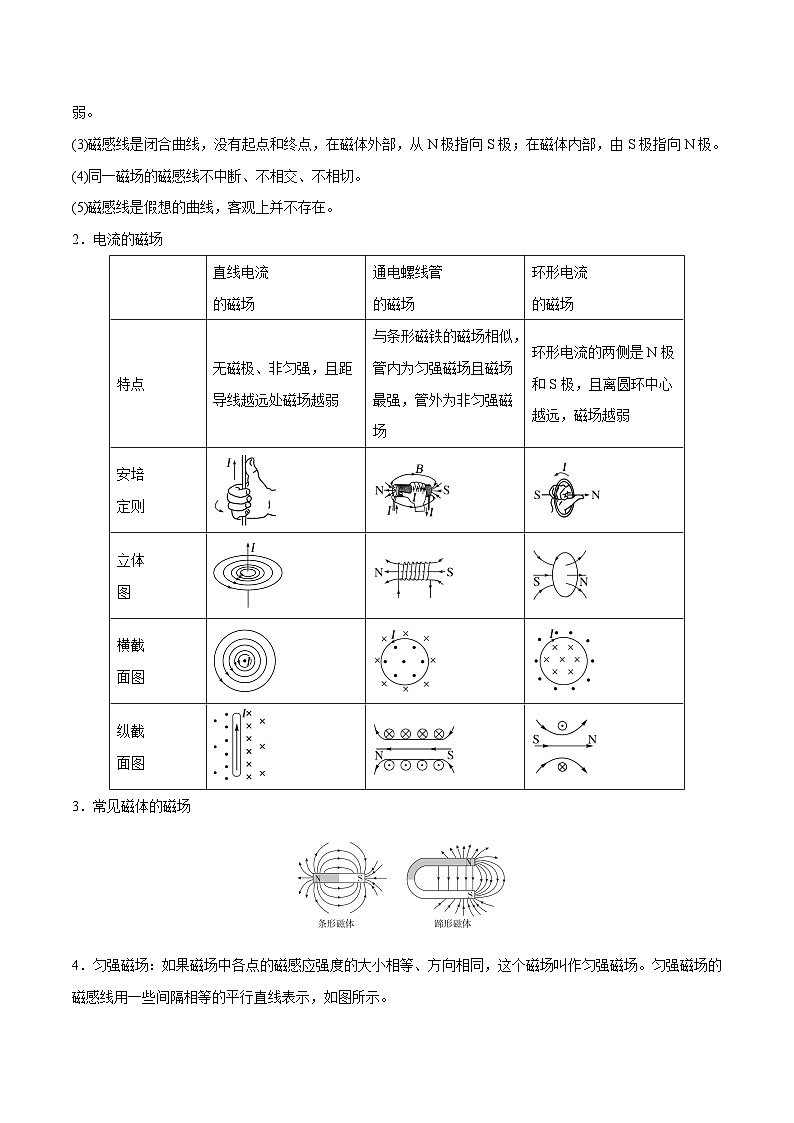

1．磁感线的特点
(1)磁感线上某点的切线方向就是该点的磁场方向。
(2)磁感线的疏密程度定性地表示磁场的强弱，在磁感线较密的地方磁场较强；在磁感线较疏的地方磁场较弱。
(3)磁感线是闭合曲线，没有起点和终点，在磁体外部，从N极指向S极；在磁体内部，由S极指向N极。
(4)同一磁场的磁感线不中断、不相交、不相切。
(5)磁感线是假想的曲线，客观上并不存在。
2．电流的磁场
3．常见磁体的磁场

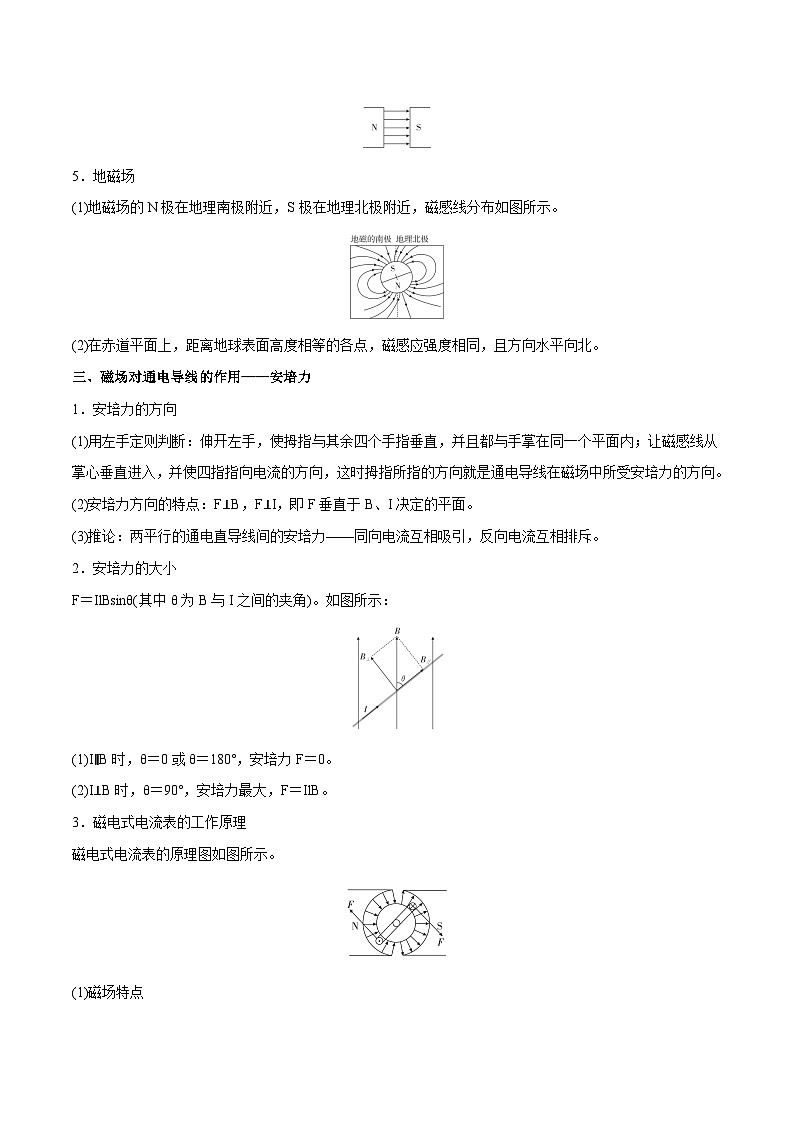

4．匀强磁场：如果磁场中各点的磁感应强度的大小相等、方向相同，这个磁场叫作匀强磁场。匀强磁场的磁感线用一些间隔相等的平行直线表示，如图所示。
5．地磁场
(1)地磁场的N极在地理南极附近，S极在地理北极附近，磁感线分布如图所示。
(2)在赤道平面上，距离地球表面高度相等的各点，磁感应强度相同，且方向水平向北。
三、磁场对通电导线的作用——安培力
1．安培力的方向
(1)用左手定则判断：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。
(2)安培力方向的特点：F⊥B，F⊥I，即F垂直于B、I决定的平面。
(3)推论：两平行的通电直导线间的安培力——同向电流互相吸引，反向电流互相排斥。
2．安培力的大小
F＝IlBsinθ(其中θ为B与I之间的夹角)。如图所示：
(1)I∥B时，θ＝0或θ＝180°，安培力F＝0。
(2)I⊥B时，θ＝90°，安培力最大，F＝IlB。
3．磁电式电流表的工作原理
磁电式电流表的原理图如图所示。
(1)磁场特点
①方向：沿半径方向均匀辐射地分布，如图所示；
②强弱：在距轴线等距离处的磁感应强度大小相等。
(2)线圈所受安培力的特点
①方向：安培力的方向与线圈平面垂直；
②大小：安培力的大小与通过的电流成正比。
(3)表盘刻度特点
线圈左右两边所受的安培力的方向相反，于是线圈转动，螺旋弹簧变形，以反抗线圈的转动。电流越大，安培力越大，螺旋弹簧的形变越大，所以从指针偏转的角度就能判断通过电流的大小。由于线圈平面总与磁感线平行，线圈左右两边所在之处的磁感应强度的大小总相等，所以表盘刻度均匀。根据指针偏转的方向，可以知道被测电流的方向。
安培力的分析与计算
1．应用公式F＝IlB计算安培力时的注意事项
(1)当B与I垂直时，F最大，F＝IlB；当B与I的夹角为θ时，F＝IlBsinθ；当B与I平行时，F＝0。
(2)l是有效长度
弯曲导线的有效长度l，等于连接两端点线段的长度(如图所示)；相应的电流沿l由始端流向末端。
由此可知，垂直磁场的闭合线圈通电后，在匀强磁场中受到的安培力的矢量和为零。
2．安培力的方向
左手定则判断：
(1)如图，伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．
(2)让磁感线从掌心垂直进入，并使四指指向电流的方向．
(3)拇指所指的方向就是通电导线在磁场中所受安培力的方向．
五、与安培力有关的力学综合问题
1．求解安培力作用下导体平衡问题的关键
画受力图→三维图eq \(――→,\s\up7(转换为))二维平面图，即通过画俯视图、剖面图、侧视图等，将立体图转换为平面受力图。
2．求解安培力作用下导体平衡问题的基本思路
①选定研究对象；
②变三维图为二维图，如侧视图、剖面图或俯视图等，并画出平面受力分析图，其中安培力的方向要注意F⊥B、F⊥I；
③列平衡方程。
3．安培力做功
(1)安培力做功与路径有关，不像重力、电场力做功与路径无关。
(2)安培力做功的实质是能量转化
①安培力做正功时将电源的能量转化为导线的动能或其他形式的能。
②安培力做负功时将其他形式的能转化为电能后储存起来或转化为其他形式的能。
六、洛伦兹力的大小和方向
1．定义：运动电荷在磁场中受到的力。
2．大小
(1)v∥B时，F＝0；
(2)v⊥B时，F＝qvB；
(3)v与B的夹角为θ时，F＝qvBsin_θ。
3．方向
(1)判定方法：应用左手定则，注意四指应指向正电荷运动方向或负电荷运动的反方向。
(2)方向特点：F⊥B，F⊥v。即F垂直于B、v决定的平面。(注意B和v可以有任意夹角)
4．洛伦兹力的特点
(1)洛伦兹力的方向总是垂直于运动电荷的速度方向和磁场方向共同确定的平面，所以洛伦兹力只改变速度的方向，不改变速度的大小，即洛伦兹力永不做功。
(2)当电荷运动方向发生变化时，洛伦兹力的方向也随之变化。
(3)用左手定则判断负电荷在磁场中运动所受的洛伦兹力的方向时，要注意使四指指向电荷运动的反方向。
5．洛伦兹力与静电力的比较
七、带电粒子在匀强磁场中的运动
1．若v∥B，带电粒子以入射速度v做匀速直线运动。
2．若v⊥B时，带电粒子在垂直于磁感线的平面内，以入射速度v做匀速圆周运动。
3．做匀速圆周运动的基本公式
(1)向心力公式：qvB＝meq \f(v2,r)；
(2)轨道半径公式：r＝eq \f(mv,qB)；
(3)周期公式：T＝eq \f(2πm,qB)。
注意：带电粒子在匀强磁场中运动的周期与速率无关。
4．圆心、半径和时间的确定
5．运动轨迹
(1)直线边界(进出磁场具有对称性，如图所示)。
(2)平行边界(存在临界条件，如图所示)。
(3)圆形边界(沿径向射入必沿径向射出，如图所示)。
3．常用结论
(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切。
(2)当速度v一定时，弧长(或弦长)越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长。
(3)当速度v变化时，圆心角越大，运动时间越长。
八、带电粒子在有界磁场中的临界极值问题
分析思路和方法
九、带电粒子在复合场中的运动
1．组合场与叠加场
(1)组合场：静电场与磁场各位于一定的区域内，并不重叠，或在同一区域，静电场、磁场分时间段交替出现。
(2)叠加场：静电场、磁场、重力场在同一区域共存，或其中某两场在同一区域共存。
2．带电粒子在叠加场中常见的几种运动形式
十、质谱仪
1．构造：如图甲所示，由粒子源、加速电场、偏转磁场和照相底片等构成。
2．原理：粒子由静止被加速电场加速，根据动能定理可得关系式qU＝eq \f(1,2)mv2。
粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB＝meq \f(v2,r)。
由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷。
r＝eq \f(1,B)eq \r(\f(2mU,q))，m＝eq \f(qr2B2,2U)，eq \f(q,m)＝eq \f(2U,B2r2)。
十一、回旋加速器
1．构造：如图乙所示，D1、D2是半圆形金属盒，D形盒的缝隙处接交流电源，D形盒处于匀强磁场中。
2．原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速。由qvB＝eq \f(mv2,r)，得Ekm＝eq \f(q2B2r2,2m)，可见粒子获得的最大动能由磁感应强度B和D形盒半径r决定，与加速电压无关。
十二、电场、磁场同区域并存的实例
一、单选题
1．动量大小相等的氕核（）和氘核（）在同一匀强磁场中仅受磁场力做匀速圆周运动，则它们（ ）
A．圆周运动的半径相等B．向心加速度的大小相等
C．圆周运动的周期相等D．所受磁场力的大小相等
2．如图所示，在阴极射线管中电子流方向由左向右，在其正下方放置一条形磁铁，位置如图，则阴极射线将会（ ）
A．向上偏转B．向下偏转
C．向纸内偏转D．向纸外偏转
3．一带电粒子（不计重力）在匀强磁场中沿顺时针方向做半径为R的匀速圆周运动，当它运动到某个位置时，磁场突然发生变化（不考虑磁场变化产生电场），磁感应强度大小变为原来的，方向与原磁场方向相反，则磁场发生变化后粒子的运动轨迹为（ ）
A． B．
C． D．
4．如图所示，空间存在水平向右的匀强电场和垂直于纸面向里的匀强磁场，一质量为m、带电量大小为q的小球，以初速度v0沿与电场方向成45°夹角射入场区，能沿直线运动。经过时间t，小球到达C点（图中没标出），电场方向突然变为竖直向上，电场强度大小不变。已知重力加速度为g，则（ ）
A．小球可能带负电
B．时间t内小球可能做匀变速直线运动
C．匀强磁场的磁感应强度为
D．电场方向突然变为竖直向上，则小球做匀加速直线运动
5．如图所示，速度选择器的两平行导体板之间有方向互相垂直的匀强电场和匀强磁场，磁场方向垂直纸面向里。一电荷量为＋q的粒子以速度v从S点进入速度选择器后，恰能沿图中虚线通过。不计粒子重力，下列说法可能正确的是（ ）
A．电荷量为的粒子以速度v从S点进入后将向下偏转
B．电荷量为的粒子以速度v从S点进入后将做类似平抛的运动
C．电荷量为的粒子以大于v的速度从S点进入后动能将逐渐增大
D．电荷量为的粒子以大于v的速度从S点进入后动能将逐渐减小
6．在如图所示的平面内，存在宽为的匀强磁场区域（足够长、边界上有磁场），匀强磁场的磁感应强度大小为B，左侧边界上有一离子源S，可以向纸面内各方向发射质量为、带电荷量、速度大小为的离子。不计离子受到的重力和空气阻力，下列说法正确的是（ ）
A．离子在磁场中运动的最长时间为
B．离子从右侧边界离开磁场时，在磁场中运动的最短时间为
C．离子从右侧边界离开磁场时，在磁场中运动的最长时间为
D．离子从左侧边界离开磁场时，射入点与射出点间的最大距离为
7．如图所示，竖直平面内固定一足够长绝缘直杆，与水平面夹角为α。杆处在足够大的匀强磁场中，磁场方向垂直杆所在平面，磁场磁感应强度大小为 B．杆上套一个带负电的环，环与绝缘直杆间的动摩擦因数为μ（μ
