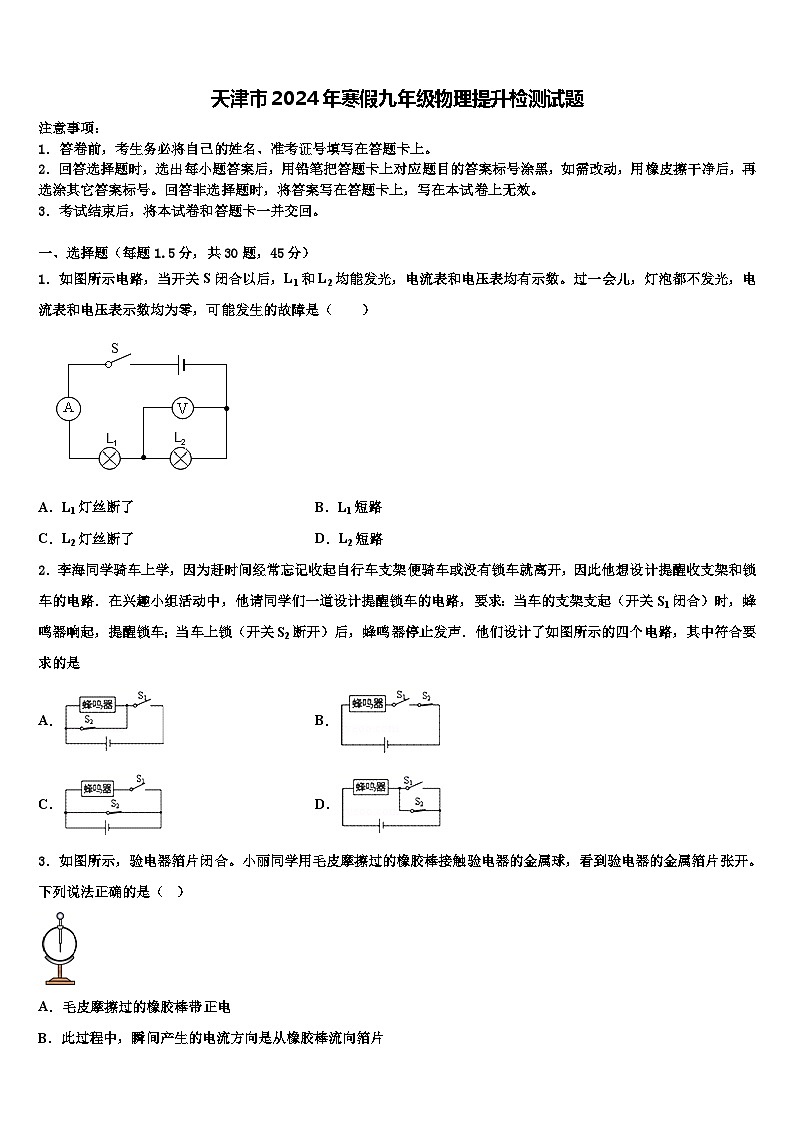

天津市2024年寒假九年级物理提升检测试题

这是一份天津市2024年寒假九年级物理提升检测试题，共24页。试卷主要包含了下列做法符合安全用电要求的是，电表连接正确的电路图是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示电路，当开关S闭合以后，L1和L2均能发光，电流表和电压表均有示数。过一会儿，灯泡都不发光，电流表和电压表示数均为零，可能发生的故障是（ ）
A．L1灯丝断了B．L1短路
C．L2灯丝断了D．L2短路
2．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是
A．B．
C．D．
3．如图所示，验电器箔片闭合。小丽同学用毛皮摩擦过的橡胶棒接触验电器的金属球，看到验电器的金属箔片张开。下列说法正确的是（ ）
A．毛皮摩擦过的橡胶棒带正电
B．此过程中，瞬间产生的电流方向是从橡胶棒流向箔片
C．此过程中，橡胶棒上的正电荷移动到了箔片上
D．金属箔片张开是由于两箔片都带负电荷而互相排斥
4．下列关于半导体、超导体的说法中，正确的是
A．半导体的导电性能介于导体和绝缘体之间，可制作二极管
B．半导体的导电性能良好，可制作远距离输电导线
C．超导体的导电性能最好，可制作电炉丝
D．超导体的电阻为零，没有实际用途
5．家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（ ）
A．B．C．D．
6．下列做法符合安全用电要求的是（ ）
A．多个大功率用电器同时使用一个插座
B．使用测电笔时，手不接触笔尾的金属体
C．发生触电事故时，立即切断电源
D．有金属外壳的用电器使用两脚插头
7．对下列物理量的认识中，最接近实际的是：
A．最接近37℃的是让人感觉温暖而舒适的室内温度
B．干电池上通常会标注“1.5 V”
C．家用微波炉的额定功率一般约为10W
D．三峡电站向华东电网输出电流最大约为100A
8．电表连接正确的电路图是（ ）
A．B．C．D．

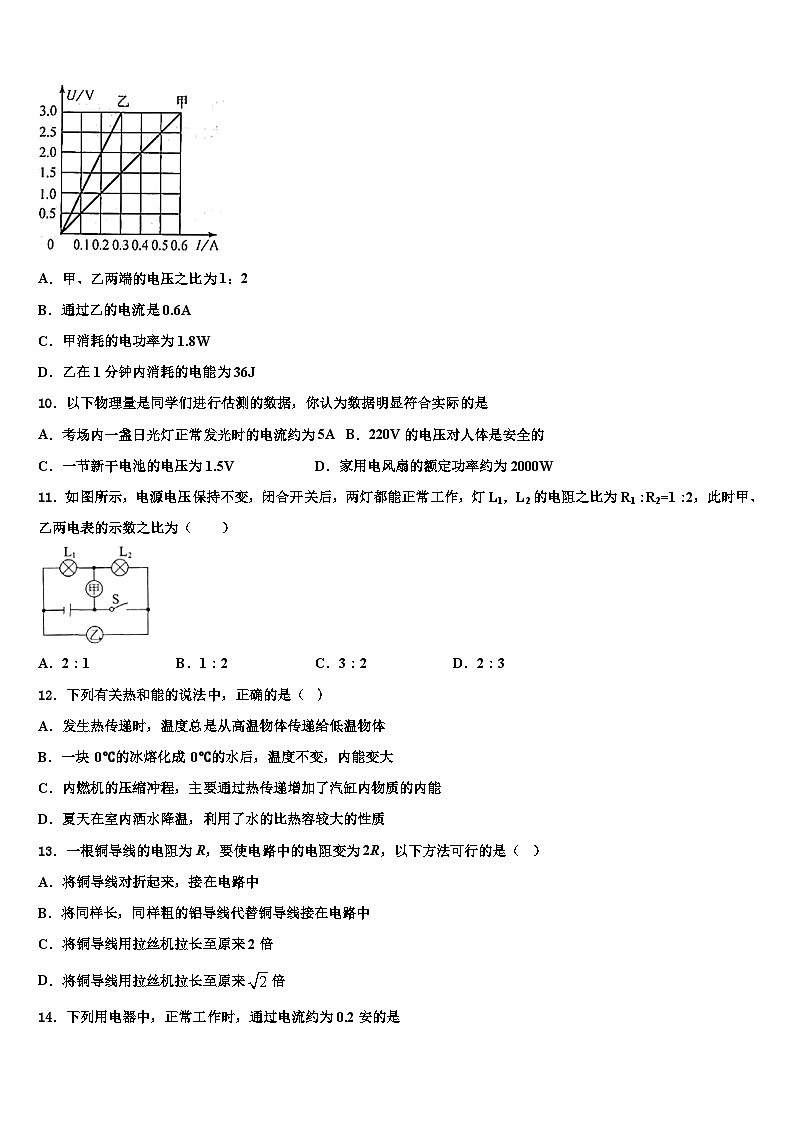

9．通过两定值电阻甲、乙的电流与电压关系如图所示，当将甲、乙两电阻并联在3V的电源两端，下列分析正确的是
A．甲、乙两端的电压之比为1：2
B．通过乙的电流是0.6A
C．甲消耗的电功率为1.8W
D．乙在1分钟内消耗的电能为36J
10．以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是
A．考场内一盏日光灯正常发光时的电流约为5AB．220V的电压对人体是安全的
C．一节新干电池的电压为1.5VD．家用电风扇的额定功率约为2000W
11．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（ ）
A．2：1B．1：2C．3：2D．2：3
12．下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．一块 0℃的冰熔化成 0℃的水后，温度不变，内能变大
C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D．夏天在室内洒水降温，利用了水的比热容较大的性质
13．一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（ ）
A．将铜导线对折起来，接在电路中
B．将同样长，同样粗的铝导线代替铜导线接在电路中
C．将铜导线用拉丝机拉长至原来2倍
D．将铜导线用拉丝机拉长至原来倍
14．下列用电器中，正常工作时，通过电流约为0.2安的是
A．微波炉B．电熨斗C．白炽灯D．空调
15．甲灯标有“220V 20W”，乙灯标有“220V 100W”，忽略温度对电阻的影响，下列说法中正确的是（ ）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
16．小汽车前后共有四个转向灯，是由一个拨动开关控制。根据它们的工作特点，可以判断四个转向灯的连接情况可能是（ ）
A．B．
C．D．
17．小明将两只灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现：灯泡L1较亮，灯泡L2较暗．这现象可说明
A．通过两只灯泡的电流不相同
B．两只灯泡的电阻可能相等
C．两只灯泡的实际功率可能相同
D．两只灯泡的两端电压一定不相同
18．如图所示，关于下列图像的说法中，正确的是（ ）
A．图甲表示导体b的电阻小于导体a的电阻
B．图乙表示白炽灯钨丝的电阻随温度的变化关系
C．图丙表示电阻一定时，其实际电功率与电流平方的关系
D．图丁表示一定质量的水其比热容随温度的变化关系
19．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
20．如图所示，将两个铅柱的底面削平、削干净，紧紧压在一起，在下面吊一个重物都不能把它们拉开．这个实验事实说明（ ）
A．物质是由分子构成的B．分子在不停地做热运动
C．分子之间存在引力D．分子之间存在斥力
21．如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（ ）
A．干路的电流为0.5AB．灯泡 L1的电流为灯泡L2电流的2倍
C．灯泡 L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W
22．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是
A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
23．根据你的生活经验判断，下列数据中最接近生活实际的是（ ）
A．教室里一只灯管中的电流约为2A
B．手机电池的电压约为38V
C．液晶电视机的电功率约为100 W
D．家里电饭锅工作1小时耗电约为
24．在一个标准大气压下，烧开一壶水需要吸收2.5×107J的热量，而在实际加热中需要燃烧4kg的干木柴，干木柴的热值为1.25×107J/kg，则下面说法正确的是（ ）
A．由干木柴的热值可知，1kg的干木柴燃烧可以释放1.25×107J的热量
B．此次烧开水的热效率为50%
C．若加热过程中能使干木柴充分燃烧，可以提高干木柴的热值
D．加热过程中减少热量损失，可以使炉子的热效率达到100%
25．如图,一个小球在地面上弹跳,下列分析错误是
A．小球从A处到B处重力势能增大
B．小球从B处到C处动能增大
C．小球在B处比D处重力势能大
D．小球在A、C、E三处机械能总量相等
26．下列说法正确的是（ ）
A．两物体温度相同，内能一定相同
B．两物体相比，分子动能越大的物体，其内能越大
C．扩散现象中，分子可以从低温物体运动到高温物体
D．甲物体传递了热量给乙物体，说明甲物体内能大
27．水结成冰后，不变的物理量是
A．质量B．体积C．密度D．温度
28．已知：R1＜R2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最小的是
A．B．C．D．
29．把用毛皮摩擦过的橡胶棒靠近用餐巾纸摩擦过的塑料吸管，发现吸管会远离橡胶棒，这说明：
A．吸管是导体B．吸管此时带正电
C．吸管失去了原子核D．吸管得到了电子
30．如图所示，电源电压为6 V 且保持不变，R0=30 Ω，滑动变阻器的规格为“20 Ω 1 A”，电流表的量程为“0~0.6 A”，小灯泡上标有“3 V 1.5 W”字样。不考虑灯丝电阻变化，并保证电路安全，则
A．当S闭合，S1、S2都断开时，电路消耗的最大功率是3.6 W
B．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4~20 Ω
C．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15 Ω
D．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4 W
二、填空题（每空1分，共10题，20分）
31．把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用_____材料制成的．随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
32．现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的______，房间里各用电器之间是____联的．
33．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了______ 电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为______ ．
34．如图是一种学生用的滑动变阻器，若要接入电路中改变电路电流的大小，共有___________种接法。
35．如图所示，弹簧下悬挂一块条形磁体，磁体下方有一电磁铁，闭合开关后，为使弹簧伸长，滑动变阻器滑片P向________（“左”或“右”）端移动。
36．汽车散热器常用水作为冷却剂，这是利用了水的比热容较______（选填“大”或“小”）的特点．一段时间后水量减少，剩下的水比热容_____（选填“变大”、“不变”或“变小”）．当汽车散热器散热时，通过____方式改变了水的内能．
37．国产油电混合动力汽车在行驶时可以用发电机给汽车蓄电池充电，此时蓄电池相当于________（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是________联的．
38．如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片。闭合开关后的电磁铁的下端是_______极（选填“N”或“S”）；若将变阻器的滑片P向右移动，弹簧的长度会_______（选填“变长”或“变短”）。
39．吹大了的气球没握住，它呼啸着飞跑了!当球内气体喷出来时，发生的能量转化情况是_____能转化为机械能。冬天常用热水袋取暖，把质量为2Kg，温度为90℃的热水装入热水袋中，到温度降为30℃的时侯，这些水放出了_____J的热量。
40．小明利用上3图所示的电路进行实验，电源电压为两节干电池，①、②、③是三个电表（分别为电压表和电流表）。闭合开关S。灯L1与L2并联，电路中______是电压表。实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算流过L1的电流为_____A，流过L2的电流为______A。
三、实验题（每空1分，共2题，15分）
41．小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验．
（1）当L1正常发光时，通过L1的电流为_____A．
（2）如图甲所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路两端加的最大电压是_____V，电路消耗的总功率为_____W．
42．小毅同学做“探究并联电路中电流的规律”实验
（1）连接电路时，开关应该_____。
（2）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 ____（选填“A”“B”或“C”）处的电流．
（3）表是小毅同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小毅得出的结论是： 在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的不妥之处____（写出一点即可）：
四、计算题（每题10分，共2题，20分）
43．在学校创新比赛中，小亮同学设计了一个多档位的家用电热水器。图甲是他设计的电热水器的工作电路图，图中 R1 和 R2 是两根电热丝。他设计的换档开关如图乙所示，换档开关内有一块绝缘圆盘，在圆盘的边缘共有 10 个金属触点（在图乙中用“〇”表示，“〇”中标有 1、2、3、4 编号，编号相同的触点已用导线连接）；旋钮可以绕中心轴 O 转动，两端各有一个金属滑片，转动旋钮可以将相邻的两个触点连通。例如图乙中，旋钮上的箭头指向图中位置 D，此时，箭头一端的金属滑片将 1、2 两触点连通， 同时另一端的金属滑片也将 3、4 两触点连通。当旋钮上的箭头指向 A、B、C、D 不同位置时，可以实现四档加热功率。他设计的四档加热功率如下表所示：（计算结果若除不尽，均保留一位小数）
（1）如果要实现旋钮沿某个方向转动时，加热功率依次递减或递增，请写出旋钮上的箭头分别指向 A 、B、C、D 四个位置时，各对应加热功率的哪一个档位？
（2）电热丝 R1和 R2 的阻值各是多少？
（3）当旋钮在加热档位 2 和 4 时，对应的加热功率各是多大？
44．如图所示电路中，电源电压6 V保持不变.闭合开关，电流表示数为0.2 A；再闭合开关，电流表示数为0.6 A．求：
（1）的阻值；
（2）开关、都闭合时，经过10 s电流做的功；
（3）开关闭合、断开时，电阻消耗的电功率.
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】灯泡都不发光，电流表无示数，说明电路出现了断路故障。若L2断路，电压表直接测量电源电压，有示数；若L1断路，电路中无电流，电压表、电流表均无示数，符合题意。
故选A。
2、B
【解析】A图，开关S1闭合时，蜂鸣器响起，但S2断开时，蜂鸣器仍然是响的，且S2也闭合时，将电源短路，故A不正确；
B图，当开关S1闭合时，蜂鸣器响起，S2断开时，蜂鸣器不响，符合题意正确；
C图，两开关都闭合时，电源短路，不正确；
D图，当开关S1闭合时，蜂鸣器响起，S2断开时，蜂鸣器仍响，不正确．
故选B．
点睛：应熟悉电路的控制方式，但在设计电路中，不能出现电源短路的情况，电源出现短路一定是错误的．
3、D
【详解】A．毛皮摩擦过的橡胶棒带负电，故A项错误；
B．橡胶棒带负电，橡胶棒接触验电器时电子从橡胶棒流向箔片，瞬时电流从箔片流向橡胶棒。故B错误；
C．此过程中，橡胶棒上的电子即负电荷移动到了箔片上。故C项错误；
D．电子从橡胶棒流向箔片上，两箔片带负电相互排斥，金属箔片张开。故D正确。
4、A
【解析】解答：AB、容易导电的物体叫导体，不容易导电的物体叫绝缘体，半导体的导电性能介于导体和绝缘体之间，具有一些特殊的物理性质，单向导电性，可制作二极管．故A正确，B错误；C. 超导体的电阻为零，利用电流热效应工作的电器设备都不能用超导材料制作，故C错误；D. 超导体的电阻为零，也就避免了内能的损耗，适合制作远距离输电导线，故D错误．
点睛：半导体的导电性能介于导体和绝缘体之间，具有一些特殊的物理性质．超导体的电阻为零，利用电流热效应工作的电器设备都不能用超导材料制作，但作远距离输电导线可以大大减小能量的损耗．
5、A
【解析】根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏，在其发热时，电机必须工作．
A图，干路开关S1闭合时，电机工作吹冷风，再闭合S2时，电热丝工作，吹热风，故A符合题意；
B图，S1闭合，S2断开时，电热丝单独工作，会烧坏，故B不符合题意；
C图，S1闭合时，电机与电热丝串联，当S2再闭合时，电热丝被短路，电机单独工作，但在实际电路中，很少会这样设计电路，因为S2闭合到断开两种状态时，电机的工作电压变化大，可能不会正常工作，故C不符合实际；
D图，S1闭合时，电机与电热丝串联，当S2再闭合时，电机被短路，电热丝单独工作，故D不符合题意；
故选A．
点睛：重点是并联电路特征的应用，特别是理解电吹风吹热风时，电动机必须工作，即电热丝不可以单独工作，所以设计电路时，电动机所在支路不用设置开关，电动机由干路开关控制即可．
6、C
【解析】试题分析：多个大功率用电器同时使用一个插座容易因电流过大而烧毁插座，故A不符合；手不接触笔尾的金属体，测电笔中的氖管就不会发光，故B不符合；发生触电事故时，不能用手直接去拉触电者，应选切断电源，故C正确；有金属外壳的用电器外壳必须接地，所以应使用三脚插头，故D错误；应选C．
【考点定位】安全用电
7、B
【解析】A．人感觉温暖而舒适的室内温度是25℃，故A不符合题意；
B．一节干电池的电压为1.5V，故B符合题意；
C．家用微波炉的额定功率一般约为1000W，故C不符合题意；
D．山峡电站向华东电网输出电流最大约为6000A，故D错误。
8、D
【详解】连接电流表和电压表的注意事项：①电流都要从正接线柱入，负接线柱出；②电流表与被测用电器串联；电压表与被测用电器并联。
A．电流表与灯泡串联，正负接线柱连接错误，故A错误；
B．电压表与灯泡串联了，故B错误；
C．电流表与灯泡并联了，电路是短路，故C错误；
D．电压表与用电器并联，正负接线柱正确，故D正确。
9、C
【解析】A．因并联电路中各支路两端的电压相等，所以，甲和乙并联后接在电压为3V的电源两端时，U甲＝U乙＝U＝3V，则甲、乙两端的电压之比为1：1。故A错误。
B．由图象可知，此时通过它们的电流分别为I甲＝0.6A，I乙＝0.3A。故B错误。
C．甲消耗的电功率为P甲＝U甲I甲＝3V×0.6A＝1.8W。故C正确。
D．乙在1分钟内消耗的电能为W乙＝U乙I乙t＝3V×0.3A×60s＝54J。故D错误。
10、C
【详解】A、一盏日光灯正常发光时的电流约为0.2A，故A错误；
B、对人体安全的电压是不高于36V，故B错误；
C、根据常见的电压可知一节新干电池的电压是1.5V，故C正确；
D、家用电风扇的额定功率约为60W，故D错误．
11、D
【解析】解：乙表与电源两端连接，所以乙是电压表，甲如果是电流表， S闭合时，灯L2短路，与题意不符，故甲也是电压表，甲表测L2的电压，乙表测电源电压，两灯串联， ＝，根据分压原理可知，根据串联电路总电压等于各用电器两端的电压之和可得，
甲、乙两电表的示数之比为． 故选D．
点睛：根据电路的连接，乙表与电源连接，故为电压表，甲表不能是电流表，故两表都为电压表，甲表测L2的电压，乙表测电源电压，两灯串联，根据分压原理和串联电路电压的规律得出答案．
12、B
【解析】A. 发生热传递时，传递的是热量，而不是温度，所以热量总是从高温物体传递给低温物体，故A错误；
B. 一块 0℃的冰熔化成 0℃的水，由于熔化过程中，温度不变，但吸收了热量，内能是变大的，故B正确；
C. 内燃机的压缩冲程，是通过做功的方式增加了汽缸内物质的内能，故C错误；
D. 夏天在室内洒水降温，利用了水的汽化吸热，故D错误；
故选B．
点睛：温度、热量、内能是不太容易理解，容易混淆的量，温度是一个状态量，实质是物体内分子运动的剧烈程度；热量是个过程量，表示热传递过程中内能改变多少的量度；内能是物体内部所有分子的动能与势能的总和，注意加深理解，多练习．
13、D
【详解】A．由于材料相同时，导体越长、横截面积越小，导体的电阻越大；所以，将铜导线对折起来，导体的长度变小，横截面积变大，即电阻变小，故A不符合题意；
B．其它条件相同，铝导线的电阻大于铜导线的电阻，但不是2倍的关系，所以，将同样长，同样粗的铝导线代替铜导线，电阻不会变为原来的2倍，故B不符合题意；
C．将铜导线用拉丝机拉长至原来2倍，由于铜导线的体积不变，长度变为原来的2倍，横截面积变为原来的二分之一，所以电阻变为原来的4倍，故C不符合题意；
D．将铜导线用拉丝机拉长至原来倍，体积不变，横截面积变为原来的，所以电阻变为原来的
倍，
故D符合题意。
14、C
【解析】A．微波炉的额定功率在800W左右，正常工作的电流左右；故A错误；
B．电熨斗的电功率在1000W左右，正常工作的电流左右；故B错误；
C．白炽灯的电功率在40W左右，正常工作的电流左右；故C正确；
D．空调的电功率在1000W左右，正常工作的电流在左右；故D错误．
15、C
【详解】A．由灯泡铭牌可知甲灯泡的额定功率小于乙灯泡的额定功率，但甲灯泡的实际功率不一定小于乙灯泡的实际功率，故A错误；
B．由可知，消耗的电能由实际功率和时间决定，因实际功率和时间未知，所以不能确定消耗电能的多少，故B错误；
C．由可得，两灯的电阻分别为：
比较可知；串联电路电流处处相等，由可知，两灯泡串联时，它们的实际功率，则甲灯泡一定比乙灯泡亮，故C正确；
D．两灯并联在电路中，两灯泡的电压相同，且；由可知，，则甲灯泡一定比乙灯泡暗，故D错误；
16、D
【详解】小汽车的左转向灯前、后各有一盏，右转向灯前、后各有一盏；它们受同一开关控制，且其中某一灯损坏时，另一灯还可以工作，所以它们是并联的；故四个转向灯的连接情况可能是D选项中的电路设计。故选D。
17、D
【分析】两灯串联则电流相等，亮度不同说明实际功率不等，根据得出两灯的电阻不等；再根据得出两灯的两端电压是否相等．
【详解】灯泡的亮度是由实际功率决定的，所以灯泡L 1 较亮，灯泡L 2 较暗，说明L 1 的实际功率大，又因为串联时电流处处相等，则根据可得两灯的电阻一定不相等，故ABC错误；
两灯的电流相等，电阻不同，根据知，两灯两端的电压一定不同，故D正确．
故选D．
18、C
【详解】A．在图甲中，选相同的电压，比较通过的电流，通过a的电流大，所以a的电阻小、b的电阻大，故A错误；
B．白炽灯钨丝的电阻随温度的升高而增大，而乙图表示电阻随温度的升高而减小，故B错误；
C．由电功率P=UI=I2R可知，电阻一定时，其实际电功率与电流平方成正比关系，图丙反映了这一关系，故C正确；
D．比热容是物质的一种特性，其大小与物体的温度无关，而图丁说明比热容随温度升高而减小，故D错误。
故选C。
19、D
【详解】A．S闭合，S1、S2都断开，滑动变阻器与灯泡串联，由P=可得，小灯泡电阻：
RL==6Ω，
由P=UI可得小灯泡正常发光时的电流：
I==0.5A，
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：
Rmin===6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω，故A错误；
B．S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：
Imax==0.5A，
电路消耗最大功率：
Pmax=UImax=6V×0.5A=3W，
故B错误；
C．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
I1==0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则
I2==0.3A，
则干路上的电流
Imin=I1+I2=0.2A+0.3A=0.5A，
电路消耗的总功率最小值
Pmin=UImin=6V×0.5A=3W，
故C错误；
D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：
R总==10Ω，
滑动变阻器与R0并联，则：
=+，
即：
=+，
解得：
R滑=15Ω，
故D正确。
故选D．
20、C
【详解】将两个铅柱的底面削平、削干净、然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明了分子之间存在引力，故C正确为答案．
21、C
【详解】A．当开关闭合后，灯泡L1的电压U1=3V，由图读出其电流I1=0.25A，灯泡L2、L3串联，电压U2=U3=1.5V，由图读出其电流I2=I3=0.20A，所以干路的电流为0.45A，故A错误；
B．由A知，灯泡L1的电流为0.25A，灯泡L2电流为0.20A，灯泡L1的电流不是灯泡L2电流的2倍，故B错误；
C．L2消耗的功率：
P2=U2 I2=0.20A×1.5V=0.3W，
故C正确；
D．电路消耗的总电功率为：
P=UI=3V×0.45A =1.35W，
故D错误。
22、C
【详解】由图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端电压。滑动变阻器滑片左边的电阻线接入电路中，当滑动变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，欧姆定律可知，电流变小，电流表示数变小；
根据UL=IRL可知，电流变小，灯泡电阻不变，所以灯泡两端电压变小，因为灯泡两端电压与滑动变阻器两端电压之和等于电源电压，所以滑动变阻器两端电压变大，故电压表示数变大。
故选C。
23、C
【详解】A．教室里一只灯的电功率为40W，灯管中的电流为
故A项不符合题意；
B．手机电池的电压约为3.7V左右，故B项不符合题意；
C．液晶电视机的电功率约为100W左右，故C项符合题意；
D．家里电饭锅的功率约1kW，工作1小时耗电能约为
故D项不符合题意。
故选C。
24、B
【详解】A．干木柴的热值是1.25×107J/kg，它的物理意义是：完全燃烧1千克的干木柴，放出的热量是1.25×107J，故A错误；
B．烧开水的热效率为
η==50%
故B正确；
C．热值是物质的一种特性，与燃料的燃烧情况无关，所以让干木柴充分燃烧，不能提高干木柴的热值，故C错误；
D．由于燃料燃烧释放的热量不能全部被水吸收，总有能量损耗，所以炉子的热效率总小于100%，故D错误。
故选B。
25、D
【详解】A. 小球从A处到B处，质量不变高度增大，所以重力势能增大，故A选项正确；
B. 小球从B处到C处，质量不变，在重力作用下速度逐渐增大，所以动能增大，故B选项正确；
C. 小球在D处比B处，质量不变高度降低，所以重力势能变小，故C选项正确；
D. 看图可知小球在弹跳过程中，每次触地反弹至最高点的高度逐渐减小，说明其机械能在运动过程中减小，所以A、C、E三处机械能总量并不相等，故D选项错误符合题意．
26、C
【详解】A．物体的内能与质量、温度、状态等多个因素有关，不能只根据温度判定内能的大小，故A错误；
B．物体的分子动能越大，其分子势能不一定大，所以不能比较物体内能的大小，故B错误；
C．扩散现象说明分子在永不停息地做无规则运动，分子可以从低温物体运动到在高温物体，故C正确；
D．甲物体传递了热量给乙物体，说明甲物体的温度高，而温度高的物体，其内能不一定大，故D错误。
故选C。
27、A
【解析】A．质量是物体的一种属性，与物体的位置、状态、形状、温度无关，因此水结成冰后质量不变，故A正确；
BC．水的密度是1.0×103kg/m3，冰的密度是0.9×103kg/m3，水结成冰后密度变小，而质量不变，根据可知体积变大，故BC错误；
D．水结成冰，属于凝固现象，凝固放出热量，在水结成冰后，冰的温度降低，故D错误．
28、D
【解析】试题分析：当两个电阻串联时，相当于增加了长度（横截面积和材料相同），串联总电阻大于其中的任意一个；当两个电阻并联时，相当于增加了横截面积（长度和材料相同），并联总电阻小于其中的任意一个，所以，串联时的电阻最大，因为接在同一电源上，电压相等，所以串联时电路中的电流最小，故选D．
考点：电阻的串联；电阻的并联；欧姆定律的应用
29、D
【详解】用毛皮摩擦过的橡胶棒带负电，把带负电的橡胶棒靠近吸管时，吸管远离橡胶棒被排斥，说明吸管与橡胶棒带的是同种电荷，不能说明吸管是导体，橡胶棒带负电，吸管也带负电；吸管与餐巾纸摩擦，吸管带负电，说明吸管得到了电子。
故选D。
30、C
【详解】AB．当S闭合，、都断开，滑动变阻器与灯泡串联。由P=可得，小灯泡电阻
= ==6Ω，
由P=UI可得小灯泡正常发光时的电流：
= ==0.5A，
所以，当灯泡正常发光时电路中电流最大为：
I最大=IL=0.5A，
则电路消耗最大功率：
P最大=UI最大=6V×0.5A=3W；
故A错误；不符合题意；
电流最大为0.5A时，总电阻最小，根据欧姆定律可得最小总电阻：
R总最小=UI最大=6V0.5A=12Ω，
因串联电路的总电阻等于各电阻之和，
所以滑动变阻器接入电路的最小阻值：
R小=R总最小−RL=12Ω−6Ω═6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω∼20Ω；故B错误；不符合题意；
C．当S、S1、S2都闭合，由电流表的量程可知，干路中的最大电流为0.6A，
根据并联电路干路电流等于各支路电流之和可得，
通过滑动变阻器的最大电流为：
I滑最大=I−I1=0.6A−0.2A=0.4A，
根据欧姆定律可得滑动变阻器的最小值：
R′滑最小===15Ω，
故C正确；符合题意；
D．当S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
I1===0.2A，
当滑动变阻器的阻值最大时,此支路上的电流最小，则I2小===0.3A，
则干路上的最小电流：
I最小=I1+I2小=0.2A+0.3A=0.5A，
电路消耗的总功率最小值：
P最小=UI最小=6V×0.5A=3W，
故D错误，不符合题意。
二、填空题（每空1分，共10题，20分）
31、半导体 超导体
【解析】常用的各种二极管，三极管是由半导体材料制成的，随着科技的进步，未来的电子元件如果用超导体材料来制作，超导材料的特点就是在温度很低时电阻为零，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
点睛：本题考查的是二极管，三极管与超导体的区别，本题考查的重点是知道二极管、三极管由半导体材料制成及超导现象以及它的应用，属物理常识，难度不大．
32、总开关（开关） 并
【详解】房卡可以控制整个房间的电的通断，相当于总开关；
房间里各用电器 工作与否相互独立，互不干扰，所以是并联的．
33、同种 摩擦起电
【解析】塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来，这种使塑料丝带电的方法称为摩擦起电．
34、2
【详解】只有3个接线柱的滑动变阻器，若要把它其中的两个接线柱连接到电路中去改变电路电流的大小，则有2种接法，接AC或BC。
35、右
【解析】由图可知，电源的左侧为正极，右侧为负极，则电流从螺线管的上方流入、下方流出，根据安培定则可知螺线管下端为N极，上端为S极；所以，弹簧下悬挂的磁铁与螺线管间相互排斥（同名磁极相互排斥）。为使弹簧伸长，则斥力应减小，螺线管的磁性应减弱，即通过它的电流应减小，所以滑动变阻器接入电路的阻值应增大，其滑片P应向右移动。
36、大 不变 热传递
【分析】比热容大的物质在同样的条件下吸收和放出的热量更多．
【详解】汽车散热器常用水作为冷却剂，因为水的比热容较大的特点同样的条件下水和其他别的物质相比，水会吸收更多达到热量，物质的比热容与物质质量的多少无关．所以水量减少，剩下的水比热容不变.当汽车散热器散热时，通过热传递的方式改变了水的内能.
37、用电器 并
【详解】给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；汽车各转向灯能独立工作，互不影响，因此转向灯是并联的．
38、N 变短
【详解】[1]根据安培定则可得，螺线管的上端为S极，下端为N极；
[2]若将变阻器的滑片P向右移动，滑动变阻器接入电路的电阻变大，所以电路中的电流变小，通电螺线管的磁性减弱，故对铁块的作用力减小，即弹簧长度应变短。
39、内 5.04×105
【解析】当球内气体喷出来时，气体会对外做功，发生的能量转化情况是气体的内能转化为气球的机械能；
水放出的热量：Q放＝cm（t0﹣t）＝4.2×103J/（kg•℃）×2kg×（90℃﹣30℃）＝5.04×105J。
40、② 0.3 0.2
【详解】[1][2][3]由图示可知，当闭合开关S时，灯L1与L2并联，电路中②是电压表；两灯并联时，各支路电压等于电源电压为3V，所以3应是电压表的示数，而0.2和05是两个电流表的示数，由图示可知，电流表③测的是干路的电流，电流较大，所以其示数应为0.5A，电流表①测的是通过灯泡L2的电流，其示数应为0.2A，根据并联电路中电流的特点可得：流过L1的电流为
0.5A-0.2A=0.3A
流过L2的电流为0.2A。
三、实验题（每空1分，共2题，15分）
41、（1）1 （2）8 4
【解析】试题分析：（1）根据灯泡的规格“6V 6W”可求出当L1正常发光时，通过L1的电流为1A；（2）图中所示两灯泡为串联关系，通过它们的电流是相等的，如果其中一只灯泡正常发光，通过甲图可以查出此时的电流为0.5A，此时电路中的总电压为8V，可求得电路消耗的总功率为P=UI=4W．
考点：电路的判断；电功率
42、断开 C 实验次数太少，具有偶然性
【详解】(1)[1]连接电路时，为保护电路安全，开关应该是断开的；
(2)[2]由图乙知，通过L1和L2的电流汇合后通过电流表，所以电流表测量的是干路电流，即C处的电流；
(3)[3]之所以得出各支路的电流相等，是因为选用的灯泡规格相同，选用的器材太特殊，且只做了一次实验，实验次数太少，结论具有偶然性；
四、计算题（每题10分，共2题，20分）
43、 (1)旋钮A位置对应4档， B位置对应3档，C位置对应2档，D位置对应1档；
(2)，；
(3)；。
【分析】(1)由题意可知转动开关旋钮可以将相邻的触点连接，且两头对应触点都接通，按逆时针旋转即可得出对应的加热档位和箭头的指向；
(2)根据电路中的总功率等于各用电器功率之和，可求出2档位的功率，根据求出电热丝R1和 R2的阻值；
(3)根据电阻的串联和求出4档位的功率。
【详解】(1)由图可知，旋钮沿某个方向转动时，加热功率依次递减或递增，则
①当旋钮上的箭头指向A位置时，2、4接通，R1与R2串联，电路中的总电阻最大，由可知，电功率最小，对应4档；
②当旋钮上的箭头指向B位置时，1、2接通，电路为只有R2接入的简单电路，对应3档；
③当旋钮上的箭头指向C位置时，3、4接通，电路为只有R1接入的简单电路，对应2档；
④当旋钮上的箭头指向D位置时，1、2接通，3、4接通，R1与R2并联，电路中的总电阻最小，电功率最大，对应1档，等效电路图依次分别如图中A、B、C、D所示：
(2)档位2对应的功率：
当旋钮上的箭头指向B位置时，1、2接通，电路为只有R2接入的简单电路，对应3档，3档功率P3=440W，由可得，
，
当旋钮上的箭头指向C位置时，3、4接通，电路为只有R1接入的简单电路，对应2档，2档功率P2=660W，
；
(3)由(2)知，档位2对应的功率：；
当旋钮上的箭头指向A位置时，2、4接通，R1与R2串联，电路中的总电阻最大，对应4档，由可知，档位4对应的功率：
答：（1）旋钮上的箭头分别指向A、B、C、D四个位置时，各对应加热功率的档位依次为4、3、2、1，对应的等效电路图如上图所示；
（2）电热丝R1和 R2的阻值依次为73.3Ω、110Ω；
（3）当旋钮在加热档位2和4时，对应的加热功率依次为660W、264W。
44、（1）10Ω （2）36J （3）0.8W
【解析】（1）当开关S1、S2都闭合时，电路为R1的简单电路，电流表测电路中的电流，
由题意可知此时的电流I1＝0.6A，
由可得，R1的阻值：；
（2）开关S1、S2都闭合时，经过10s电流做的功：
W＝UI1t＝6V×0.6A×10s＝36J；
（3）开关S1闭合、S2断开时，R1与R2串联，电流表测电路中的电流，
由题意可知此时的电流I2＝0.2A，
此时R1两端的电压：U1＝I2R1＝0.2A×10Ω＝2V，
因串联电路中总电压等于各分电压之和，
所以R2两端的电压：U2＝U﹣U1＝6V﹣2V＝4V，
R2消耗的电功率：P2＝U2I2＝4V×0.2A＝0.8W．
答：（1）R1的阻值为10Ω；（2）经过10s电流做的功36J；（3）电阻 R2消耗的电功率0.8W．
A处电流
B处电流
C处电流
0.16A
0.16A
0.32A
加热档位
1
2
3
4
加热功率/W
1100
440
