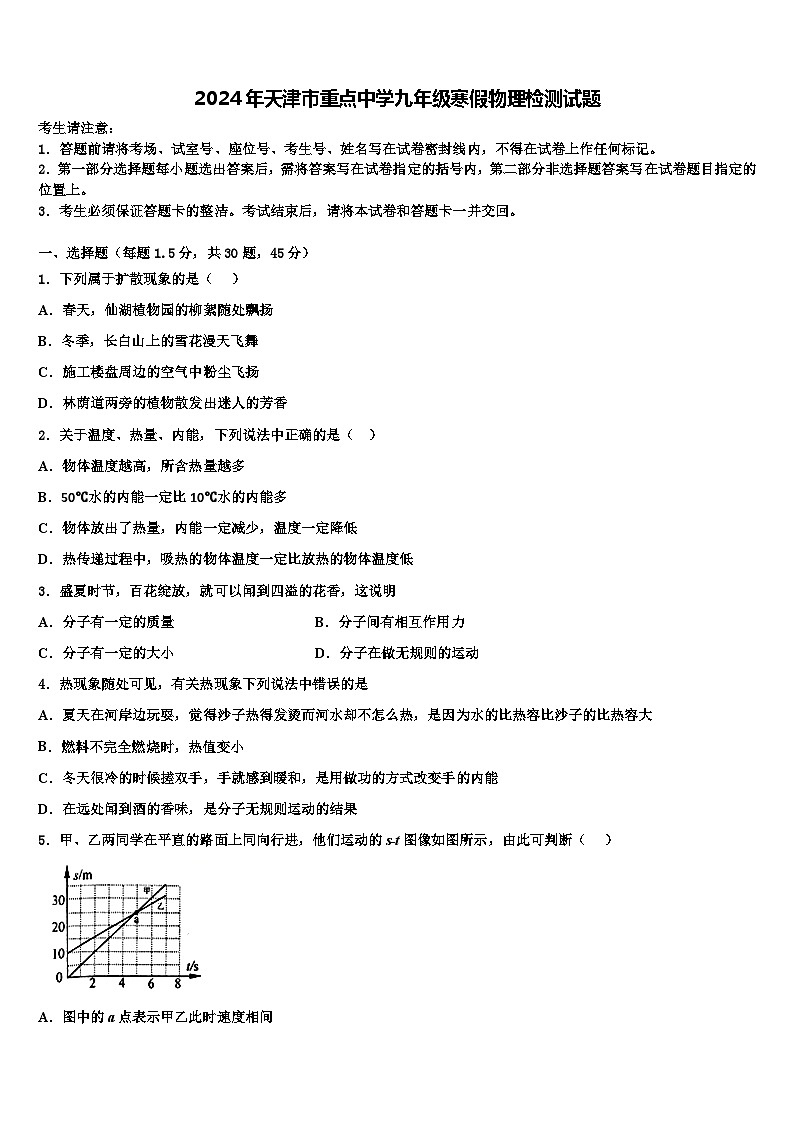

2024年天津市重点中学九年级寒假物理检测试题

这是一份2024年天津市重点中学九年级寒假物理检测试题，共22页。试卷主要包含了考生必须保证答题卡的整洁，如图所示，以下说法正确的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列属于扩散现象的是（ ）
A．春天，仙湖植物园的柳絮随处飘扬
B．冬季，长白山上的雪花漫天飞舞
C．施工楼盘周边的空气中粉尘飞扬
D．林荫道两旁的植物散发出迷人的芳香
2．关于温度、热量、内能，下列说法中正确的是（ ）
A．物体温度越高，所含热量越多
B．50℃水的内能一定比10℃水的内能多
C．物体放出了热量，内能一定减少，温度一定降低
D．热传递过程中，吸热的物体温度一定比放热的物体温度低
3．盛夏时节，百花绽放，就可以闻到四溢的花香，这说明
A．分子有一定的质量B．分子间有相互作用力
C．分子有一定的大小D．分子在做无规则的运动
4．热现象随处可见，有关热现象下列说法中错误的是
A．夏天在河岸边玩耍，觉得沙子热得发烫而河水却不怎么热，是因为水的比热容比沙子的比热容大
B．燃料不完全燃烧时，热值变小
C．冬天很冷的时候搓双手，手就感到暖和，是用做功的方式改变手的内能
D．在远处闻到酒的香味，是分子无规则运动的结果
5．甲、乙两同学在平直的路面上同向行进，他们运动的s-t图像如图所示，由此可判断（ ）

A．图中的a点表示甲乙此时速度相间
B．两同学都在做加速运动
C．前5s甲、乙两同学通过的路程相等
D．前5s乙同学运动较慢

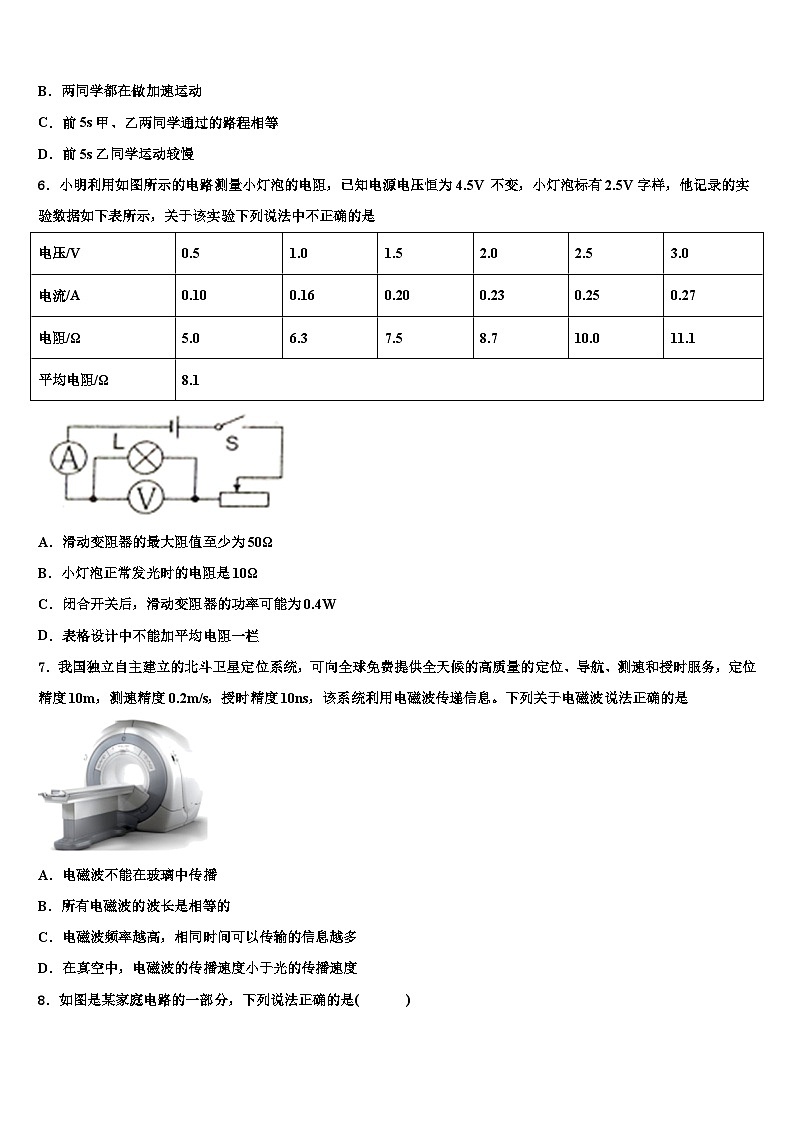

6．小明利用如图所示的电路测量小灯泡的电阻，已知电源电压恒为4.5V 不变，小灯泡标有2.5V字样，他记录的实验数据如下表所示，关于该实验下列说法中不正确的是
A．滑动变阻器的最大阻值至少为50Ω
B．小灯泡正常发光时的电阻是10Ω
C．闭合开关后，滑动变阻器的功率可能为0.4W
D．表格设计中不能加平均电阻一栏
7．我国独立自主建立的北斗卫星定位系统，可向全球免费提供全天候的高质量的定位、导航、测速和授时服务，定位精度10m，测速精度0.2m/s，授时精度10ns，该系统利用电磁波传递信息。下列关于电磁波说法正确的是
A．电磁波不能在玻璃中传播
B．所有电磁波的波长是相等的
C．电磁波频率越高，相同时间可以传输的信息越多
D．在真空中，电磁波的传播速度小于光的传播速度

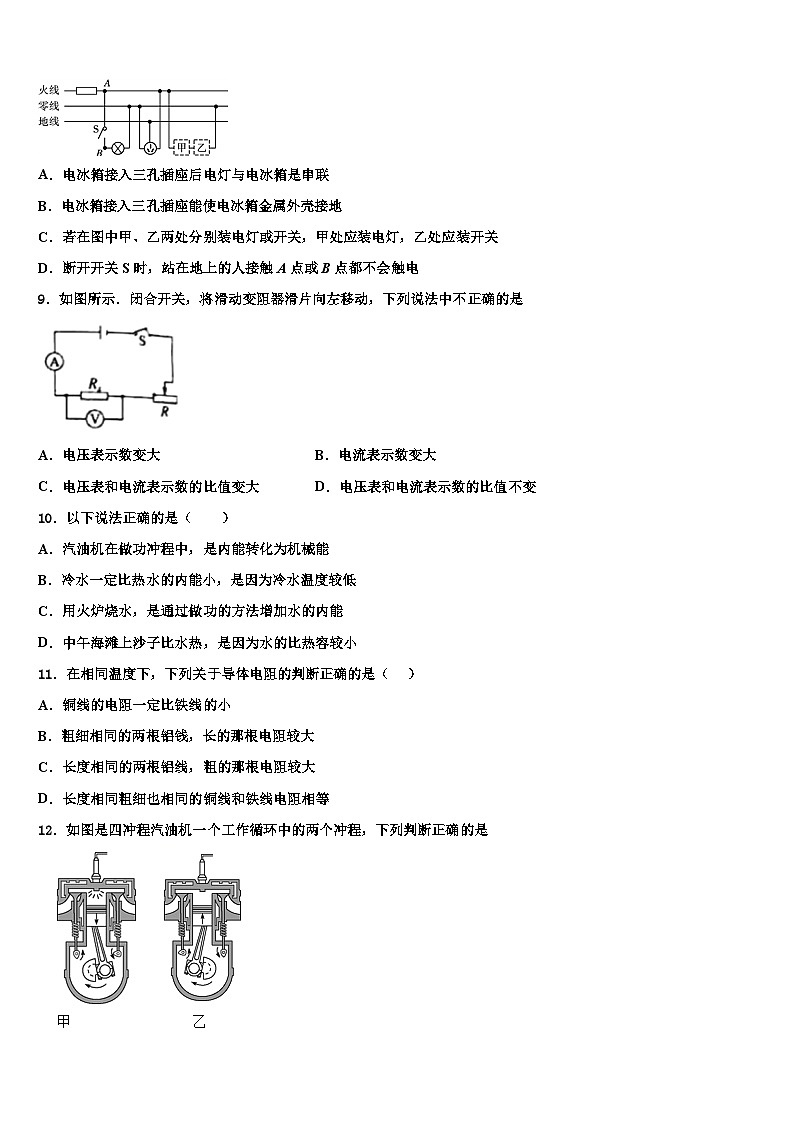

8．如图是某家庭电路的一部分，下列说法正确的是( )
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S时，站在地上的人接触A点或B点都不会触电
9．如图所示．闭合开关，将滑动变阻器滑片向左移动，下列说法中不正确的是
A．电压表示数变大B．电流表示数变大
C．电压表和电流表示数的比值变大D．电压表和电流表示数的比值不变
10．以下说法正确的是（ ）
A．汽油机在做功冲程中，是内能转化为机械能
B．冷水一定比热水的内能小，是因为冷水温度较低
C．用火炉烧水，是通过做功的方法增加水的内能
D．中午海滩上沙子比水热，是因为水的比热容较小
11．在相同温度下，下列关于导体电阻的判断正确的是（ ）
A．铜线的电阻一定比铁线的小
B．粗细相同的两根铝钱，长的那根电阻较大
C．长度相同的两根铝线，粗的那根电阻较大
D．长度相同粗细也相同的铜线和铁线电阻相等
12．如图是四冲程汽油机一个工作循环中的两个冲程，下列判断正确的是
A．甲图为吸气冲程，燃气的内能转化为活塞的机械能
B．乙图为压缩冲程，活塞的机械能转化为燃气的内能
C．甲图为做功冲程，活塞的机械能转化为燃气的内能
D．乙图为排气冲程，燃气的内能转化为活塞的机械能
13．关于温度、热量、内能，下列说法正确的是（ ）
A．温度高的物体，内能一定大
B．对物体做功，物体的内能一定增大
C．晶体在熔化过程中，继续吸热，温度不变，内能增大
D．物体的温度越高，所含的热量越多
14．北京世园会上,车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内.此过程中,扫地车整体的
A．动能不变,重力势能不变B．动能不变,重力势能变大
C．动能变大,重力势能不变D．动能变大,重力势能变大
15．下列事例中，利用大气压作用的是( )
A．水往低处流B．医生用针筒把药水推入病人肌肉中
C．用吸管吸饮料D．深水潜水员要穿特制的抗压潜水服
16．下列说法中正确的是（ ）
A．“破镜难重圆”是因为固体分子间只存在着斥力
B．固体不被压缩也不被拉伸时，分子间同时存在相互作用的引力和斥力
C．一切物体都在不停的做无规则运动，这种无规则运动叫做分子的热运动
D．扫地时，在阳光下看到灰尘在空中飞舞说明分子在不停的做无规则运动
17．在通常情况下，下列组合全部属于绝缘体的是（ ）
A．金属、盐水、橡胶B．陶瓷、玻璃、干木棒
C．塑料棒、石灰水、大地D．铁棒、橡皮、铅笔芯
18．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池（ ）
A．相当于电路中的电源，电能转化为化学能
B．相当于电路中的用电器，电能转化为化学能
C．相当于电路中的电源，化学能转化为电能
D．相当于电路中的用电器，化学能转化为电能
19．电热水壶的加热电阻为R，水达到100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使S1自动断开，停止加热；若某种原因使S1不能断开，水会烧干，直至壶的温度升高到125℃时S2自动断开，才停止加热，为实现上述功能，应采用下列中哪幅电路（ ）
A．B．
C．D．
20．10个小灯泡串联在一起，已知电源正极处的电流是100mA，则通过每个小灯泡的电流是（ ）
A．0.1mAB．10mAC．0.1AD．1000mA
21．下列说法中正确的是（ ）
A．一杯水和半杯水的比热容不相等
B．0℃的水没有内能
C．物体的温度升高，内能增大
D．固体分子之间只存在引力
22．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（ ）
A．分子非常小B．分了间有相互作用力
C．分子是可分的D．分子处在无规则运动中
23．如图是探究“什么情况下磁可以生电”的实验，下列说法正确的是（ ）
A．只要导体ab在磁场中运动，电流表的指针就会发生偏转
B．对调两个磁极方向，电流表的指针偏转方向发生改变
C．改变导体ab切割磁感线的方向，电流表指针的偏转方向不发生改变
D．实验过程中把电能转化为机械能
24．如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是
A．煤气的燃烧过程是内能转化为化学能
B．壶口喷出来的白气是水蒸气
C．水的温度越高，水分子运动的越剧烈
D．烧水的过程是通过做功的方式改变水的内能
25．关于比热容，下列说法中正确的是（ ）
A．物体的比热容跟物体的温度有关
B．物体的比热容跟物体吸收的热量或放出的热量有关
C．物体的比热容是物体本身的一种性质，跟物体的质量、温度、状态无关
D．物体的比热容是物体本身的一种特性，跟物体的状态有关
26．下列说法中错误的是
A．超导材料可应用于电饭锅和远距离输电
B．太阳的惊人能量来自于其内部的核聚变
C．电磁波在真空中的传播速度为3×108m/s
D．北斗卫星导航系统是通过电磁波提供定位服务的
27．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是
A．电源电压为10V
B．R1的阻值为20Ω
C．滑动变阻器R2的最大阻值为20Ω
D．滑片P在中点时，R1的电功率为6.4W
28．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（忽略灯泡电阻的变化）（ ）
A．电流表示数变大B．电压表示数变大
C．电压表和电流表示数的比值变小D．电压表和电流表的示数都变小
29．有金属外壳的家用电器，其外壳必须接地，目的是（ ）
A．防触电B．防短路C．节能D．稳固
30．如图甲所示为某物质的熔化图象，将装有冰水混合物的试管放入正在熔化的该物质中，如图乙所示，根据图象可知（ ）
A．该物质是晶体，它的熔点是0℃
B．第15min该物质处于固态
C．图乙中试管内冰的量会增加
D．图乙中冰水混合物的温度会逐渐降低
二、填空题（每空1分，共10题，20分）
31．某内燃机有四个冲程，如图所示是内燃机的_____冲程，活塞上升时，气缸内气体的内能_____。（选填“减少”或“增加”）
32． (1)两个电阻 A 和 B，它们的电流与其两端电压的关系如图所示。则由图可知： RA＝___ Ω；若把它们并联在 3V 的电路中，干路电流是__________ A．
(2)如图所示电能表，表盘上标有“600revs/(kW•h)”的字样，将此电能表接入家庭电路中，关 闭其它用电器，让空调机单独工作 6min，电能表的转盘转过 60 转，则该空调机在上述时间内功率 是________W。
33．如图所示，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉花，用力将活塞迅速向下压，棉花会着火，请你用所学知识解释这个现象：_____．
34．如图，甲和乙是两只电表，当开关S闭合后，灯L1和L2都能正常发光，则甲是_____表，乙是_____表（选填“电流”或“电压”）。
35．用同一酒精灯分别给质量相等的甲、乙两种物质加热，根据测量数据绘制如图所示图象，由图可知：甲物质的温度比乙物质的温度升高_____（选填“快”或“慢”），甲物质的比热容_____（选填“大于”或“小于”）乙物质的比热容．
36．在家庭电路中，台灯与开关的连接方式是___________联，微波炉与电饭煲的连接方式是_________联（选填“串”或“并”）
37．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了______ 电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为______ ．
38．小芳家的电能表上标着“3 000 revs/（kw·h）”，她把家中的其他用电器都与电源断开，仅让某个用电器工作，1 min内电能表的转盘转了15转.该用电器在上述时间内消耗的电能为______kW·h，该用电器的功率是______W.
39．目前有一种油电混合动力汽车，非常经济实用，还能减少废气排放。车上有大容量锂电池，电池电量充足时，使用电动机提供动力；电池电量不足时，使用汽油机提供动力。为了节省成本更高的汽油，锂电池需及时充电，尽量使用电动机驱动汽车。充电时，锂电池相当_________选填“用电器”或“电源”；根据你对汽车两前车灯的观察，这两个车灯间是______联的；电动机提供动力时，电池将_________转化为电能；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能_______；汽油机工作时，用水做冷却剂是因为水的______大。
40．有两个电阻：R1=30Ω,R2=40Ω,若将它们串联在电路中，则在相同时间内消耗的电能之比W1：W2=_____；若将它们并联在电中各，则在相同时间内产生的热量之比Q1:Q2=______．
三、实验题（每空1分，共2题，15分）
41．如图所示的四幅图，是某学习小组同学做的几个探究性小实验，请回答：
（1）甲图：分别在冷水和热水中同时注入一滴墨水，5秒后的现象如图甲所示，该现象说明_______越高，______________越快；
（2）乙图：用手把活塞迅速压下去，厚玻璃筒内空气的内能___________，温度________，达到棉花的燃点，玻璃筒内棉花着火；
（3）丙图：使玻璃板水平接触水面时，稍稍用力向上拉，测力计的示数会大于玻璃板的重力，说明________；
（4）丁图：用带电的橡胶棒接触金属球时，验电器的金属箔片会张开是因为___________。
42．如图甲、乙是“探究电流产生的热量与哪些因素有关”的实验装置，其中，两个透明容器中都有一段电阻丝，密封着等量的空气。

（1）实验装置甲是探究电流产生的热量与_____大小的关系，实验装置乙是探究电流产生的热量与_____大小的关系。
（2）实验前，应使两个U形管中的液面高度_____，该实验方案是通过U形管中液面的_____来反映电流产生热量的多少。
（3）实验中，甲装置通电一会后，刘欣同学观察发现右边U形管中的液面上升较快，这一实验现象表明，在电流_____，通电时间相同时，电阻越大，电阻产生的热量_____。
四、计算题（每题10分，共2题，20分）
43．小桂家买了一辆电动汽车（如图中所示），下表是这种汽车的主要参数。（g取10N/kg）
某天，小桂妈妈开车送他去学校，小桂注意到电动汽车在某平直路面上匀速直线行驶时速度为54km/h，行驶时间为1min，已知小桂和他妈妈总质量为100kg，求：
(1)这段时间内牵引力所做的功是多少J？
(2)若这1分钟内电动汽车消耗的电能为0.25kW•h，则电动机的效率是多少？
44．如图所示电路，电源电压和灯泡L的电阻值均保持不变，灯泡L标有“12V 6W”字样，闭合开关S，当滑动变阻器的滑片P移到中点时，电压表示数为3V；当滑动变阻器的滑片P移到最右端b点时，电压表示数为5V。求：
（1）灯泡L的电阻值。
（2）正常发光时，灯泡L在10min内消耗的电能。
（3）电源电压和滑动变阻器的最大电阻值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【解析】扩散现象是分子热运动的宏观表现，分子用肉眼是看不见的，只能用电子显微镜观察，柳絮、雪花、粉尘肉眼可见，故ABC错误，D正确。
故选D。
2、D
【解析】试题分析：A．热量是热传递过程中内能变化的量度，是过程量，不能说物体含有热量，故A错误．B．物体的内能不仅仅与温度有关，还与物体的质量、结构和状态有关，温度高的物体内能不一定大，故B错误．C．物体放出热量，内能一定减少，但温度可能不变，比如晶体凝固时，故C错误．D．温差是发生热传递的条件，温度高的物体放出热量，温度低的物体吸收热量，所以吸热的物体温度一定比放热的物体温度低，D正确为答案．
考点：温度、热量和内能
3、D
【解析】空气中有大量的花香分子，能够闻到花香，说明分子在不停的做无规则运动，故选D。
4、B
【详解】A．沙子发烫而水不热是因为水的比热容大，吸收相同的热量沙子升高的温度多，故A正确，不符合题意；
B．燃料的热值只与燃料种类有关，与是否完全燃烧无关，因此燃料不完全燃烧时，热值也不变，故B错误，符合题意；
C．搓手时，我们通过做功改变了内能，故C正确，不符合题意；
D．在远处我们能闻到酒的香味是因为酒分子在永不停息的做无规则运动，故D正确，不符合题意。
5、D
【详解】A．由图象知道，图中的a点表示相遇，即甲同学追上了乙同学 ，故A错误；
B．由于运动的s-t图像都是直线，说明甲乙做的是匀速直线运动，故B错误；
CD．由图象知道，在时间为5s时，甲同学运动了25m，乙车运动了
25m-10m=15m，
由于相同时间内，甲同学通过的路程大，所以，是甲同学运动得快，乙同学运动得慢，故C错误，D正确。
6、A
【详解】A．由表格第1次数据知，此时电路中的电流为0.1A，灯丝电阻RL1=5Ω，由I=可得：
总电阻：
R最大===45Ω，
根据串联电路的总电阻等于各电阻之和可得，滑动变阻器的最大阻值为：
R滑最大=R最大−RL1=45Ω−5Ω=40Ω；
故A错误；
B．已知灯泡标有2.5V字样，则灯泡两端的电压为2.5V时正常发光，由表格可知当U=2.5V时，电流为I=0.25A，由欧姆定律，灯正常发光时的电阻为：
R===10Ω；
故B正确；
C．由表格第1次数据知，此时电路中的电流为0.1A，根据串联电路电压的规律，变阻器的电压为：
R滑=4.5V−0.5V=4V，
根据串联电路电流的规律，变阻器的功率：
P=UI=4V×0.1A=0.4W，
故C正确；
D．由表中数据，灯的电阻是变化的，故表格设计中不能加平均电阻一栏，故D正确。
7、C
【详解】A．电磁波能在玻璃中传播，故A错误；
B．所有电磁波的波速是一定的，波长λ与频率f成反比，因此各种电磁波的波长是不相等的，故B错误；
C．从信息理论角度分析可知：作为载体的无线电波，频率越高，相同时间内传输的信息就越多，故C正确；
D．无线电波和光分别是电磁波的其中一类，而所有电磁波的波速是一定的，在真空中，它们的传播速度相等，故D错误。
8、B
【解析】试题分析：在家庭电路中用电器间是并联的，所以A错误；
带金属外壳的用电器通过三孔插座将金属外壳与大地相连，所以B正确；
在家庭电路安装要求中有，开关应该装在火线与用电器之间，所以C错误；
由于A在在开关之前与火线相连，所以开关无法控制A点的通断，所以D错误；
选择B．
考点：家庭电路与用电安全
9、C
【详解】由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；
由U=IR可知，R两端的电压变大，即电压表的示数变大；
由R=可知，电压表与电流表示数的比值等于定值电阻R的阻值，则电压表与电流表示数的比值不变。
故ABD正确，不符合题意，C错误，符合题意。
10、A
【详解】A．汽油机的四个冲程是吸气、压缩、做功、排气冲程。做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能，故A正确；
B．内能与物体的温度和质量有关，因此热水的内能不一定比冷水的内能多，故B错误；
C．用火炉烧水，是通过热传递的方法增加水的内能，故C错误；
D．沙子发烫而水不热是因为水的比热容大，质量相同的沙子和水，吸收相同的热量，沙子升高的温度要大，故D错误。
故选A。
11、B
【详解】A．导体的电阻与导体的材料、长度与横截面积有关；铜线和铁线的材料不同，但不知道导体的长度和横截面积，所以无法确定铜线与铁线电阻的大小关系，故A错误；
B．在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以粗细相同的两根铝线，长的那根电阻较大，故B正确；
C．在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以长度相同的两根铝线，粗的那根电阻较小，故C错误；
D．长度相同、粗细也相同的铜线和铁线，由于材料不同，则它们的电阻不相等，故D错误。
故选B。
12、B
【详解】由图甲知道，两气门都关闭，活塞下行，火花塞喷出电火花，所以是做功冲程，此过程将内能转化为机械能；由图乙知道，两气门都关闭，活塞向上运动，所以是压缩冲程，此过程将机械能转化为内能，故只有B正确，故选B。
13、C
【详解】A．物体的内能与物体的质量、温度和体积都有关系，故A错误；
B．对物体做功，可能是使物体发生机械运动，或形状发生改变，内能不一定增大，故B错误；
C．晶体是指有固定熔点的物体，在熔化过程中，继续吸热，温度保持在熔点不变，内能增大，故C正确；
D．热量指的是热传递过程中所传递的内能的多少，是一个过程量，不能说物体具有、含有多少热量，故D错误。
故选C。
14、D
【详解】无人扫地车在平直路面上匀速前进, 车的高度不变，速度不变，将地面上的落叶吸入车内，车的总质量增加，因此动能变大,重力势能变大．故D正确．
15、C
【详解】A．水往低处流是水受到重力作用的结果，与大气压无关，故不符合题意；
B．注射时，医生用力将针筒内的药水推入病人肌肉中，不是大气压的作用，故不符合题意；
C．用吸管吸饮料饮料时，口腔内气压小于饮料瓶中的气压，在大气压的作用下，把饮料压入口内，这是有大气压的缘故，符合题意；
D．深水潜水员要穿特制的抗压潜水服，是为了承受更大的水压，不是大气压的作用，故D不符合题意。
故选C。
16、B
【详解】A．“破镜难重圆”是因为分子间距离太大，分子间的引力无法发挥作用，故A错误；
B．固体分子之间的作用比较大，且是同时存在着引力和斥力，所以很难拉伸，也很难被压缩，故B正确；
C．一切物质的分子都在不停地做无规则的运动，这种无规则运动叫做分子的热运动，故C错误；
D．灰尘由很多分子组成的固体小颗粒，故其运动不是分子的运动，故D错误。
故选B。
17、B
【解析】A．金属、盐水、橡胶中，金属和盐水都是导体，不合题意；
B．陶瓷、玻璃、干木棒都不善于导电，是绝缘体，符合题意；
C．塑料棒、石灰水、大地中，石灰水、大地是导体，不合题意；
D．铁棒、橡皮、铅笔芯中，铁棒和铅笔芯都是导体，不合题意；
故选B。
18、B
【详解】在充电过程中，该手机电池在消耗便携式充电器的电能，那么该电池相当于电路中的用电器，把电能转化为电池的化学能，故选B。
19、A
【详解】依据题意，可知开关S1、S2和电阻R串联，所以选A。
20、C
【详解】电路某处的电流为100mA，由于灯泡串联在电路中，各处的电流都相等，则流过每个灯泡的电流
故选C。
21、C
【详解】A．比热容是物质的一种特性，其大小与物质的种类和状态有关，与质量无关；一杯水和半杯水的相比，物质的种类和状态不变，其比热容相等，故A错误；
B．一切物体都具有内能，0℃的水有内能，故B错误；
C．物体温度升高，分子运动剧烈，内能增加，故C正确；
D．固体分子之间既存在引力又存在斥力，故D错误。
故选C。
22、D
【解析】试题分析：八月桂花盛开，微风吹过，飘来阵阵花香，是桂花的芳香分子扩散到空气中，这种现象说明了分子在不停的做无规则的运动，故D正确，故应选D．
【考点定位】扩散现象
23、B
【详解】A．闭合电路的一部分导体在磁场中切割磁感线运动时，电路中才产生感应电流，电流表的指针才发生偏转，若ab没有在磁场中运动，没有切割磁感线，则电流的指针不会发生偏转，故A错误；
B．切割磁感线的方向不变，对调两个磁极方向，则感应电流的方向改变，电流表的指针偏转方向发生改变，故B正确；
C．磁极方向不变，改变导体ab切割磁感线的方向，则感应电流的方向改变，电流表的指针偏转方向发生改变，故C错误；
D．实验过程中是把机械能转化为电能，故D错误。
故选B。
24、C
【详解】煤气在燃烧过程中，消耗了煤气的化学能，是化学能转化为内能，故A错误；水蒸气无色无味，所以，壶口喷出来的白气是水蒸气液化产生的小水滴，故B错误；组成物质的分子不停地做无规则地运动，温度越高，分子运动越剧烈，故C正确；烧水的过程是通过热传递的方式改变物体内能的，故D错误，故选C．
25、D
【详解】比热容是物质的一种特性，与物质种类有关；跟这种物体的质量大小，温度高低及吸放热的多少无关；比热容大小与物质的状态有关，故ABC错误，D正确．故选D.
26、A
【详解】A．超导材料电阻是零，所以不可以应用于电饭锅，可以应用于远距离输电，故A错误；
B．太阳内部时刻都在发生着核聚变，太阳的惊人能量来自于其内部的核聚变说法正确；
C．电磁波在真空中的传播速度与光的传播速度系统都是3×108m/s，故C正确；
D．北斗卫星导航系统是通过电磁波提供定位服务的，故D正确；
27、D
【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答
【详解】A．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P置于B端时，R2的阻值最大。此时电阻R2的电压U2=6V，R1的电功率P1=3.6W。假设此时R1两端的电压是U1，则有：
即得①式
当P置于变阻器中点时，变阻器的电阻变为。即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律得，电路电流变大。而电阻R1的阻值不变，那么它的电压变大，变阻器两端的电压会变小，所以电压表示数变化了2V，即是变阻器此时的电压
U2´= U2－2V=6V－2V=4V
电阻R1的电压
U1´= U1+2V
则有：
即得②式
联合①②式得
R1=R2
而U2=6V，根据串联电路的特点：串联电路中，两个电阻的阻值相等，那么两个电阻两端的电压也相等，可得，
U1=U2=6V
所以电源电压
U=U1+U2=6V+6V=12V
故A不正确
BC．滑片P置于变阻器的B点时，电阻R1的功率P1=3.6W，则
变阻器的最大阻值R2=R1=10Ω，故BC都不正确
D．当滑片P置于变阻器中点时，变阻器的电阻
此时电路的总电阻
电流
那么R1的电功率
故D正确
28、B
【详解】ABD．由图可知滑动变阻器与灯泡串联，电压表测滑动变阻器滑片右端部分两端的电压，电流表测电路中的电流，因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，由I=可知，电路中电流不变，即电流表示数不变，将滑动变阻器的滑片P向左移动的过程中，滑片右侧部分电阻变大，由U=IR可知，滑片右测部分电阻两端的电压变大，即电压表的示数变大，故B正确，AD错误；
C．因电流表的示数不变，电压表的示数变大，所以，由R=得到电压表和电流表示数的比值变大，故C错误。
故选B。
29、A
【详解】家用电器的金属外壳一定要接地线。如果家用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳就带电，人体接触外壳等于接触火线，就会发生触电事故；如果把外壳用导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险。
故选A。
30、C
【详解】A．由图甲可知，该物质在熔化时，温度保持不变，是晶体，熔点为-2℃，故A不符合题意；
B．由图甲可知，该物质从第10min开始熔化，到第20min时全部熔化，则第15min时处于固液共存状态，故B不符合题意；
CD．冰水混合物的温度是0℃，由图像知，该物质熔化时的温度为-2℃，冰水混合物会向该物质放热，内能减小，但温度不变，冰水混合中的水会凝固结冰，所以冰水混合物中的冰会增多，即冰的质量将会增加，故C符合题意，D不符合题意。
故选C。
二、填空题（每空1分，共10题，20分）
31、压缩 增加
【详解】[1][2]图中气门都关闭，活塞向上运动，该冲程是内燃机的压缩冲程；活塞上升时，压缩气缸内的气体做功，使气体的内能增加，温度升高。
32、5 0.8 1000
【详解】(1)[1]由图表知：A元件两端电压为UA=2V时，通过的电流为IA=0.4A，所以元件A的电阻为：
RA===5Ω；
[2]由图表知：当电源电压为3V时，通过A元件的电流为I′A=0.6A，通过B元件的电流为I′B=0.2A，所以干路总电流为：
I=I′A+I′B=0.6A+0.2A=0.8A，
(2)[3]电能表的转盘转过60转消耗的电能：
W=kW⋅h=0.1kW⋅h，
空调的功率：
P= ==1kW=1000W。
33、活塞下压对气体做功，机械能转化为内能，温度卉高达到着火点使 棉花燃
烧
【解析】在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，活塞压缩筒内空气做功，使空气的内能增加，温度升高，达到棉絮的燃点，棉絮开始燃烧，在此过程中，活塞的机械能转化为空气的内能．故答案为活塞压缩筒内空气做功，使空气的内能增加，温度升高，达到棉絮的燃点，棉絮开始燃烧，在此过程中，活塞的机械能转化为空气的内能．
34、电压 电流
【解析】由图可知，电流从正极流出后，只有一条路径，因此两灯泡一定为串联电路；而乙与用电器串联，甲并联在L2两端，因此甲为电压表，乙为电流表。
35、快 小于
【分析】由图象可以知道,相同的时间内,甲的温度升的更高,甲的温度升的更快;根据公式 ,在质量、吸收的热量一定时,温度变化值大的比热容小.此题主要考查的是我们对于图象的分析能力和比热容的了解;
【详解】分析图象可以知道:相同的时间内,甲的温度变化值大,甲的温度升高快;
根据公式Q,甲、乙两种物质的质量相等,加热相同的时间它们吸收的热量也是相等的,甲升高的温度值大,甲的比热容小.
36、串 并
【详解】[1]由于开关控制灯泡的亮灭，所以，台灯与台灯的开关的连接方式是串联的；
[2]家庭电路里的微波炉与电饭煲等用器的互不影响、能独立工作，所以，它们的连接方式是并联。
37、同种 摩擦起电
【解析】塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来，这种使塑料丝带电的方法称为摩擦起电．
38、0.005 300
【解析】转盘转动15转消耗电能：，t＝1min＝60s，
则用电器的功率：．
39、用电器 并 化学能 吸引轻小物体 比热容大
【详解】[1]充电时，锂电池消耗电能，所以锂电池相当于用电器；
[2]汽车的两前车灯，其中一个损坏时，另一个还能亮，即它们互不影响，因此是并联的；
[3]电动机提供动力时，电池将化学能转化为电能；
[4]由于带电体能吸引轻小物体，所以干毛巾刚擦完车玻璃，很容易吸附灰尘；
[5]用水做冷却剂是因为水的比热容较大，在相同条件下水能吸收更多的热量。
40、3:44:3
【解析】在串联电路中，相同时间内消耗的电能之比：
在并联电路中，相同时间内产生的热量之比：
三、实验题（每空1分，共2题，15分）
41、温度 分子热运动 增大 升高 玻璃板分子和水分子之间存在相互作用的引力 金属箔片带上同种电荷，同种电荷相互排斥
【详解】(1)[1][2]由于热水的温度高，分子运动剧烈，在冷水杯和热水杯中滴入两滴墨水，会看到热水中的墨水扩散的快。这表明分子的无规则运动与温度有关，温度越高，分子的无规则运动越剧烈；
(2)[3][4]活塞迅速向下压时，活塞压缩气体做功，空气内能增加，温度升高，达到棉花的着火点，棉花就会燃烧；
(3)[5]缓慢向上提与水面接触的玻璃板，弹簧测力计示数变大，说明分子水分子和玻璃分子间存在引力；
(4)[6]电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，即由于同种电荷相互排斥而张开。
42、电阻 电流 相同 高度差 相同 越多
【解析】（1）实验装置甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，探究电流产生热量跟电阻关系；实验装置乙，两个相同的电阻串联在电路中，通电时间和电阻相同，当给其中一个并联一个电阻时，电阻的电流改变，探究电流产生热量跟电流关系；
（2）电流通过导体产生热量的多少不能直接观察，实验前，应使两个U形管中的液面高度相同，液体温度的变化可以通过液面高度差的变化来反映；
（3）甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，左边容器中的电阻小于右边容器中的电阻，由Q＝I2Rt可知，右边容器中的电阻产生的热量多，温度升得较快，这表明：在相同时间内，电流相同的情况下，电阻越大，电流通过导体时产生的热量越多。
四、计算题（每题10分，共2题，20分）
43、 (1)7.29×105J；(2)81%。
【详解】(1)人和车的总质量：
；
人和车的总重力：
；
因为小桂妈妈匀速直线骑车行驶，牵引力和阻力是一对平衡力，大小相等，所以电动汽车受到的牵引力：
；
电动汽车的速度：
；
由可得，电动汽车行驶的距离：
；
则牵引力做的功：
；
(2)1min消耗的电能：
；
则电动机的效率：
。
答：(1)这段时间内牵引力所做的功是7.29×105J；
(2)若这1分钟内电动汽车消耗的电能为0.25kW•h，电动机的效率是81%。
44、（1）24Ω；（2）600J；（3）12Ω。
【详解】(1) 灯泡L的电阻值为
；
(2)正常发光时，灯泡L在10min内消耗的电能为
(3)设电源电压为U，滑动变阻器的最大阻值为R，当P在中点时，灯泡L与R串联，由串联电路各出电流相等可得：
①
当P在b点时，灯泡L与R串联，由串联电路各出电流相等可得：
②
联立①②两式，将RL=24Ω代入可解得：U=15V，R=12Ω。
答：(1)灯泡L的电阻值为24Ω；
(2)正常发光时，灯泡L在10min内消耗的电能为3600J；
(3)电源电压为15V，滑动变阻器的最大电阻值为12Ω。
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
空车质量
800kg
电池容量
44 kW•h
所受阻力与汽车总重的比值
0.09
