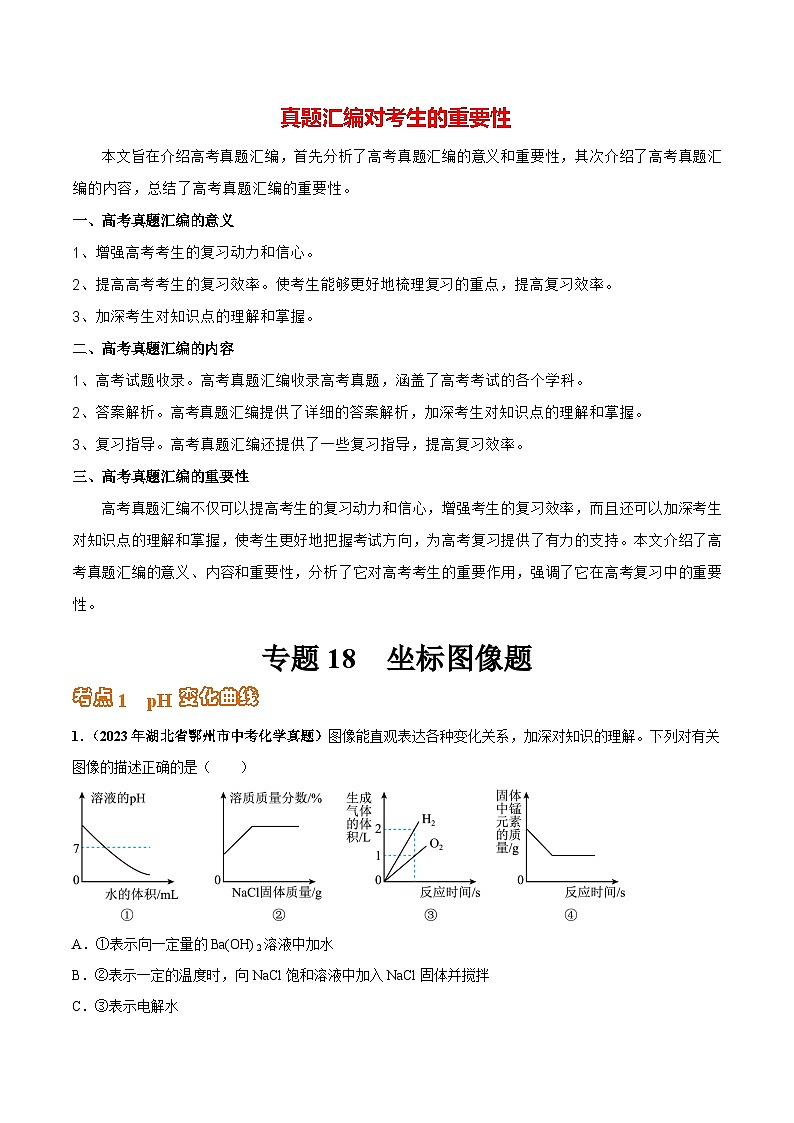

专题18 坐标图像题
考点1 pH变化曲线
1．（2023年湖北省鄂州市中考化学真题）图像能直观表达各种变化关系，加深对知识的理解。下列对有关图像的描述正确的是（ ）

A．①表示向一定量的Ba(OH)2溶液中加水
B．②表示一定的温度时，向NaCl饱和溶液中加入NaCl固体并搅拌
C．③表示电解水
D．④表示加热分解一定质量的氯酸钾和二氧化锰固体混合物
【答案】C
【解析】A、Ba（OH）2溶液呈碱性，溶液的pH大于7，向一定量的Ba（OH）2溶液中加水时，溶液的碱性减弱，pH变小，但溶液始终呈碱性，其pH始终大于7，不可能小于等于7，故A图像错误；B、一定的温度时，向NaCl饱和溶液中加入NaCl固体并搅拌，氯化钠固体并不能继续溶解，因此溶液中溶质的质量分数不变，故B图像错误；C、电解水实验中，根据正氧负氢，氧一氢二，即生成氢气与氧气的体积比约为2：1，故C图像正确；D、氯酸钾在二氧化锰的催化作用下，加热分解为氯化钾和氧气，在此反应中，二氧化锰作为催化剂，其质量保持不变，因此固体中锰元素的质量保持不变，故D图像错误；故选C。

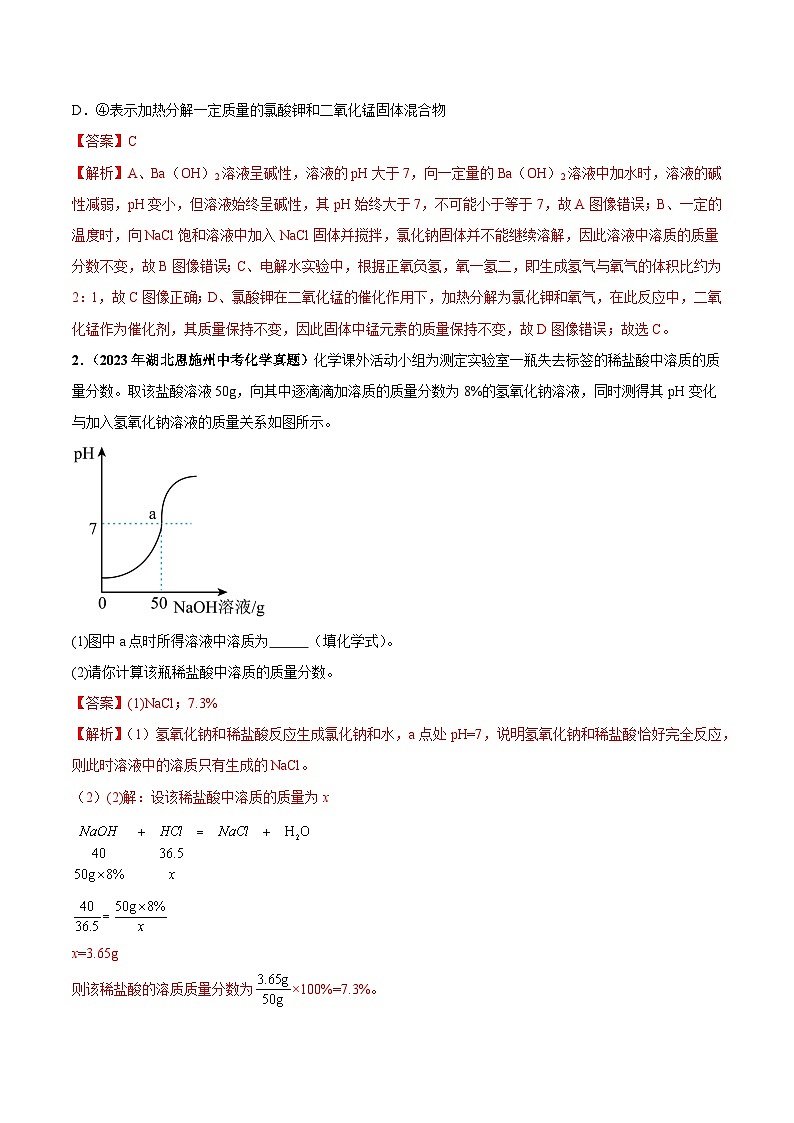

2．（2023年湖北恩施州中考化学真题）化学课外活动小组为测定实验室一瓶失去标签的稀盐酸中溶质的质量分数。取该盐酸溶液50g，向其中逐滴滴加溶质的质量分数为8%的氢氧化钠溶液，同时测得其pH变化与加入氢氧化钠溶液的质量关系如图所示。

(1)图中a点时所得溶液中溶质为 （填化学式）。
(2)请你计算该瓶稀盐酸中溶质的质量分数。
【答案】(1)NaCl；7.3%
【解析】（1）氢氧化钠和稀盐酸反应生成氯化钠和水，a点处pH=7，说明氢氧化钠和稀盐酸恰好完全反应，则此时溶液中的溶质只有生成的NaCl。
（2）(2)解：设该稀盐酸中溶质的质量为x
x=3.65g
则该稀盐酸的溶质质量分数为×100%=7.3%。
答：该瓶稀盐酸中溶质的质量分数为7.3%。
3．（2023年山东省烟台市中考化学真题）某品牌炉具清洁剂的有效成分是氢氧化钠，化学兴趣小组的同学为测定该炉具清洁剂中氢氧化钠的质量分数，做了如下探究，取炉具清洁剂样品于烧杯中，加水稀释，再逐滴加入溶质质量分数为的稀盐酸（密度是），并用玻璃棒不断搅拌（如图1所示）。
同时利用传感器测定溶液的，反应过程中溶液的随加入稀盐酸的体积变化关系如图2所示。（已知：该清洁剂中其他成分不与水、稀盐酸发生反应）

请完成下列问题：
(1)样品中的氢氧化钠恰好被完全反应时，加入的稀盐酸的质量是 。
(2)计算该炉具清洁剂中氢氧化钠的质量分数。（写出计算过程）
【答案】(1)50；(2)4%
【解析】（1）由于氢氧化钠和盐酸恰好反应时溶液显中性，则溶液pH=7，结合图可知，消耗的稀盐酸的质量为50g。
（2）设该炉具清洁剂中氢氧化钠的质量为x，则
解得x=0.4g
则该炉具清洁剂中氢氧化钠的质量分数为
答：该炉具清洁剂中氢氧化钠的质量分数为4%。
4．（2023年四川省凉山州中考化学真题）CaCl2可用于冷冻剂、干燥剂、融雪剂、医药及冶金工业等。化学兴趣小组在完成实验室制取二氧化碳的实验后，欲对剩余废液的组成进行探究，并制定回收CaCl2的方案。
【提出问题】实验室制取二氧化碳后的废液中含有哪些溶质？
【猜想与假设】猜想一：CaCl2猜想二：CaCl2和HCl
【查阅资料】CaCl2溶液呈中性
【探究活动一】取少量废液等分成2份，甲、乙两组同学分别利用其中一份进行如下探究：
甲组同学向废液中滴加紫色石蕊溶液，溶液变成 色，证明猜想二成立。
乙组同学用图1装置进行实验，将80mL一定质量分数的碳酸钠溶液逐滴加入废液，测得数据如图2。

【数据分析】乙组同学对图2数据进行讨论分析，证明猜想二成立。
I.a点的实验现象为 。
Ⅱ.b点发生反应的化学方程式为 。
Ⅲ.c点对应溶液中全部溶质的化学式为 。
【探究活动二】丙组同学提出直接蒸发溶剂可从剩余废液中回收纯净CaCl2，理由是 。
【交流与反思】甲组同学认为丙组同学提出的方法会对空气造成污染。在不借助其它试剂和仪器的情况下，除去废液中对空气造成污染的物质，建议最好先在废液中加入下面 (填选项序号)试剂。
A．CaO B．Ca(OH)2 C．CaCO3
【答案】红 ；有气泡产生； ；NaCl Na2CO3 ；盐酸易挥发 ； C
【解析】①、紫色石蕊溶液遇酸变成红色，故猜想二CaCl2和HCl成立；②、在a点时碳酸钠先和盐酸反应生成氯化钠、二氧化碳和水，故实验现象是有气泡产生；③、b点时盐酸被消耗完全，碳酸钠和氯化钙反应生成氯化钠和碳酸钙沉淀，化学方程式是；④、c点时，盐酸和氯化钙都被反应完全，溶液内只剩下氯化钠和碳酸钠了，故全部溶质的化学式为NaCl和Na2CO3；⑤、盐酸具有挥发性，所以直接蒸发溶剂可从剩余废液中回收纯净CaCl2；⑥、碳酸钙会和盐酸反应生成氯化钙、二氧化碳和水，故可除去废液中的盐酸。
考点2 金属与酸的反应曲线
5．（2023年四川省自贡市中考化学真题）现有体积大小相同的三种金属X、Y、Z，分别放入三份溶质质量分数相等的足量稀硫酸中，X不发生反应，Y、Z反应生成氢气的质量与反应时间的关系如图所示。X、Y、Z的金属活动性顺序正确的是（ ）

X>Y>ZB．X>Z>Y
C．Y>Z>XD．Z>Y>X
【答案】D
【解析】现有体积大小相同的三种金属X、Y、Z，分别放入三份溶质质量分数相等的足量稀硫酸中，X不发生反应，Y、Z反应生成氢气，且Z的反应速率快，说明在金属活动性顺序里，Y、Z排在氢前，且Z比Y活泼，X排在氢后，故三种金属的活动性顺序为：Z>Y>X。故选D。
6．（2023年山东省济南市中考化学真题）下列四个图像不能正确反映对应变化关系的是（ ）

A．将一定量硝酸铵固体加入蒸馏水中
B．高锰酸钾受热分解制氧气
C．将一定量稀盐酸加水稀释
D．向等质量的镁和铁中分别加入足量等浓度的稀盐酸
【答案】C
【解析】A、硝酸铵固体溶于水吸热，溶液温度降低，一定量硝酸铵固体加入蒸馏水中，溶液温度先降低后回升至室温，A选项正确；B、高锰酸钾固体受热分解，生成锰酸钾固体、二氧化锰固体和氧气，固体中锰元素的质量不变，B选项正确；C、将一定量稀盐酸加水稀释，pH值升高，但始终小于7，C选项错误；D、，，根据镁和铁分别与酸反应的化学式可知，化学反应中参与反应的镁与生成的氢气质量比为24:2，化学反应中，参加反应的铁与生成的氢气质量比为56:2，因此向等质量的镁和铁中分别加入足量等浓度的稀盐酸，开始重合，最后镁生成氢气的质量大于铁生成氢气的质量，D选项正确。故选：C。
7．（2023广西中考真题）向三个烧杯中分别放入足量的Mg、A1、Fe粉末，同时加入质量分数相同的100g稀盐酸，充分反应。反应的有关图像错误的是（ ）
A． B．
C． D．
【答案】D
【解析】A、，，。因为金属足量则稀盐酸完全反应。如反应73份质量的HCl，溶液质量的增加情况为：镁增加24-2=22份，铝增加份，铁增加56-2=54份，所以溶液增加质量Fe>Mg>Al，图示正确；B、消耗73份质量的HCl需要镁的质量为24份，铝的质量为份，铁的质量56份，所以消耗相同质量的稀盐酸需要金属的质量Fe>Mg>Al，金属过量，最终稀盐酸全部消耗，则最终消耗稀盐酸质量相同。图示正确；C、向三个烧杯中分别放入足量的Mg、A1、Fe粉末，同时加入质量分数相同的100g稀盐酸，最终生成的氢气质量相等，镁的金属活动性强于铝强于铁，故镁的反应速率大于铝大于铁，图示正确；D、从B分析可知，最终稀盐酸全部反应，消化金属的质量Fe>Mg>Al。金属活动性Mg>Al>Fe，则相同时间内消耗的金属Mg>Al>Fe。图示错误。故选D。
考点3 反应物和生成物的质量变化曲线
8．（2023年黑龙江省大庆市中考化学真题）下列选项与图示中所反映的变化关系不相符的是（ ）
A．等质量且过量的锌粉、锌粒分别与等质量、等浓度的稀盐酸反应
B．向一定量与的混合溶液中逐渐通入至过量
C．在相同温度下，等质量等浓度的溶液分解制
D．向一定体积的溶液中，逐滴滴入一定浓度的稀硫酸
【答案】B
【解析】A、金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，金属锌过量，最终生成的氢气应该相等，最终剩余固体的质量相等；但锌粉与稀盐酸反应的速率快(接触面积更大)，至完全反应所需时间短，故选项图像正确。B、二氧化碳和氢氧化钠反应生成碳酸钠和水、二氧化碳和氢氧化钙反应生成碳酸钙沉淀和水，碳酸钠和氢氧化钙反应生成碳酸钙沉淀和氢氧化钠；二氧化碳和碳酸钙、水反应生成易溶于水的碳酸氢钙，沉淀的先增加后逐渐减少；，，由质量守恒定律，由于二氧化碳能与氢氧化钠溶液反应，生成碳酸钙沉淀的过程中消耗的二氧化碳的质量大于沉淀消失时消耗的二氧化碳的质量，故选项图像错误。C、在相同温度下，等质量等浓度的H2O2溶液分解制O2，催化剂只能影响反应速率，不影响产生氧气的质量，有催化剂的反应速率快，至完全反应所需时间短，故选项图像正确。D、向一定体积的Ba(OH)2溶液中，逐滴滴入一定浓度的稀硫酸，硫酸和氢氧化钡反应生成硫酸钡沉淀和水，随着反应的进行，溶液中的离子数量减少，溶液的带电能力逐渐减小，至完全反应减小至0，继续滴加稀硫酸，溶液的导电能力又逐渐增强，故选项图像正确。故选B。
9．（2023年湖南省湘潭市中考化学真题）向盛有盐酸和氯化镁混合溶液的烧杯中，逐滴加入氢氧化钠溶液，分析下列化学图像，其中，为化学反应的两个阶段，变化关系错误的是（ ）
A．B．
C．D．
【答案】D
【解析】A、向盛有稀盐酸和氯化镁的混合溶液中逐滴加入氢氧化钠溶液，0~m1阶段，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水；m1~m2阶段，盐酸消耗完氢氧化钠溶液再与氯化镁反应会生成氢氧化镁沉淀和氯化钠，至完全反应氢氧化镁沉淀质量不再发生改变。A正确；B、向盛有稀盐酸和氯化镁的混合溶液中逐滴加入氢氧化钠溶液，0~m1阶段，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，水增加的质量是氢氧化钠溶液中的溶剂及氢氧化钠与盐酸反应生成的。m1~m2阶段，盐酸消耗完再与氯化镁反应会生成氢氧化镁沉淀和氯化钠，这时水增加的质量只是氢氧化钠溶液中的溶剂的质量。B正确；C、向盛有稀盐酸和氯化镁的混合溶液中逐滴加入氢氧化钠溶液，0~m1阶段，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，盐酸消耗完质量减少为0；m1~m2阶段，氢氧化钠溶液与氯化镁反应生成氢氧化镁沉淀和氯化钠，即没有盐酸参与也没有盐酸生成，所以m1~m2阶段盐酸质量为0。C正确；D、向盛有稀盐酸和氯化镁的混合溶液中逐滴加入氢氧化钠溶液，0~m1阶段，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水；m1~m2阶段，盐酸消耗完氢氧化钠再与氯化镁反应会生成氢氧化镁沉淀和氯化钠，氯化钠质量继续增加，不是不变。D错误。综上所述：选择D。
考点4 反应中固体和溶液的质量变化曲线
10．（2023年山东省威海市中考化学真题）某化学兴趣小组欲测定一瓶失去标签的硫酸铜溶液的溶质质量分数，取该溶液20g，逐滴加入氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。计算硫酸铜溶液的溶质质量分数。

【答案】16%
【解析】解：由图像可知产生的质量为1.96g，
设硫酸铜溶液中硫酸铜的质量为x
硫酸铜溶液的溶质质量分数=
答：硫酸铜溶液的溶质质量分数为16%。
考点5 曲线综合
11．（2023年黑龙江省牡丹江市中考化学真题）下列图像能正确反映对应变化关系的是（ ）

A．用红磷燃烧测定空气里氧气的含量
B．足量的铝和锌分别与等质量、等溶质质量分数的稀盐酸反应
C．向硝酸铜、硝酸银的混合溶液中加入铁粉
D．向氢氧化钡溶液中滴加稀硫酸
【答案】BD
【解析】A、用红磷燃烧测定空气里氧气的含量，随着反应的进行，氧气减少，装置的压强不断减小，当氧气耗尽，装置内压强不变，图示错误；B、足量的铝和锌分别与等质量、等溶质质量分数的稀盐酸反应，金属是过量的，盐酸完全反应，根据质量守恒定律可知，生成的氢气来源于酸中的氢元素，所以生成的氢气质量相等，铝的金属活动性比锌强，铝反应速率快，反应完全所需时间短，图示正确；C、向硝酸铜、硝酸银的混合溶液中加入铁粉，铁和硝酸铜反应生成硝酸亚铁和铜，反应的化学方程式为，每56份质量的铁置换出64份质量的铜，反应后溶液质量减小；铁和硝酸银反应生成硝酸亚铁和银，反应的化学方程式为，每56份质量的铁置换出216份质量的银，反应后溶液质量减小；故溶液质量会减小，当反应完全后，溶质质量不变，图示错误；D、向氢氧化钡溶液中滴加稀硫酸，氢氧化钡和硫酸反应生成硫酸钡沉淀和水，随着反应的进行，溶质氢氧化钡逐渐减小，当完全反应后，溶质变为稀硫酸，继续滴加，溶质稀硫酸的质量逐渐增加，图示正确。故选BD。
12．（2023年内蒙古通辽市中考化学真题）学会识图能发展化学思维。下列图像不能正确反映对应变化关系的是（ ）
A．向等质量的水中分别加入等质量的氢氧化钠和硝酸铵固体
B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量
C．向一定质量的氢氧化钠溶液中逐滴加入稀盐酸
D．向过氧化氢的水溶液中加入二氧化锰制氧气
【答案】A
【解析】A、氢氧化钠溶解放热，溶液温度升高，硝酸铵溶解吸热，溶液温度降低，该选项不正确；B、由于、，则刚开始时，等量的铁和锌与足量的硫酸反应时，铁产生氢气较多，但当金属过量时，锌和铁消耗的硫酸质量相同，则产生氢气质量相同，该选项正确；C、氢氧化钠溶液显碱性，溶液pH>7，而氢氧化钠和盐酸反应生成氯化钠和水，则溶液pH减小，且盐酸pH
