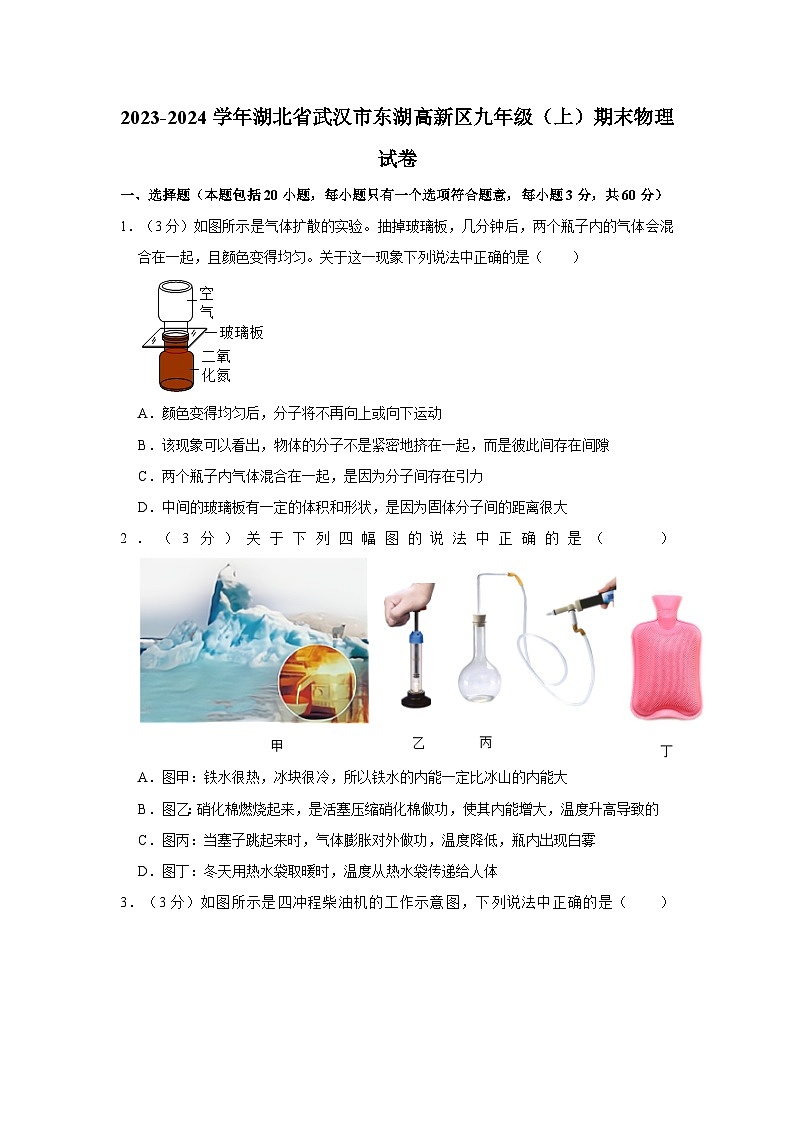

湖北省武汉市东湖高新区2023-2024学年九年级上学期期末物理试卷

这是一份湖北省武汉市东湖高新区2023-2024学年九年级上学期期末物理试卷，共10页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

1．（3分）如图所示是气体扩散的实验。抽掉玻璃板，几分钟后，两个瓶子内的气体会混合在一起，且颜色变得均匀。关于这一现象下列说法中正确的是（ ）
A．颜色变得均匀后，分子将不再向上或向下运动
B．该现象可以看出，物体的分子不是紧密地挤在一起，而是彼此间存在间隙
C．两个瓶子内气体混合在一起，是因为分子间存在引力
D．中间的玻璃板有一定的体积和形状，是因为固体分子间的距离很大
2．（3分）关于下列四幅图的说法中正确的是（ ）
A．图甲：铁水很热，冰块很冷，所以铁水的内能一定比冰山的内能大
B．图乙：硝化棉燃烧起来，是活塞压缩硝化棉做功，使其内能增大，温度升高导致的
C．图丙：当塞子跳起来时，气体膨胀对外做功，温度降低，瓶内出现白雾
D．图丁：冬天用热水袋取暖时，温度从热水袋传递给人体

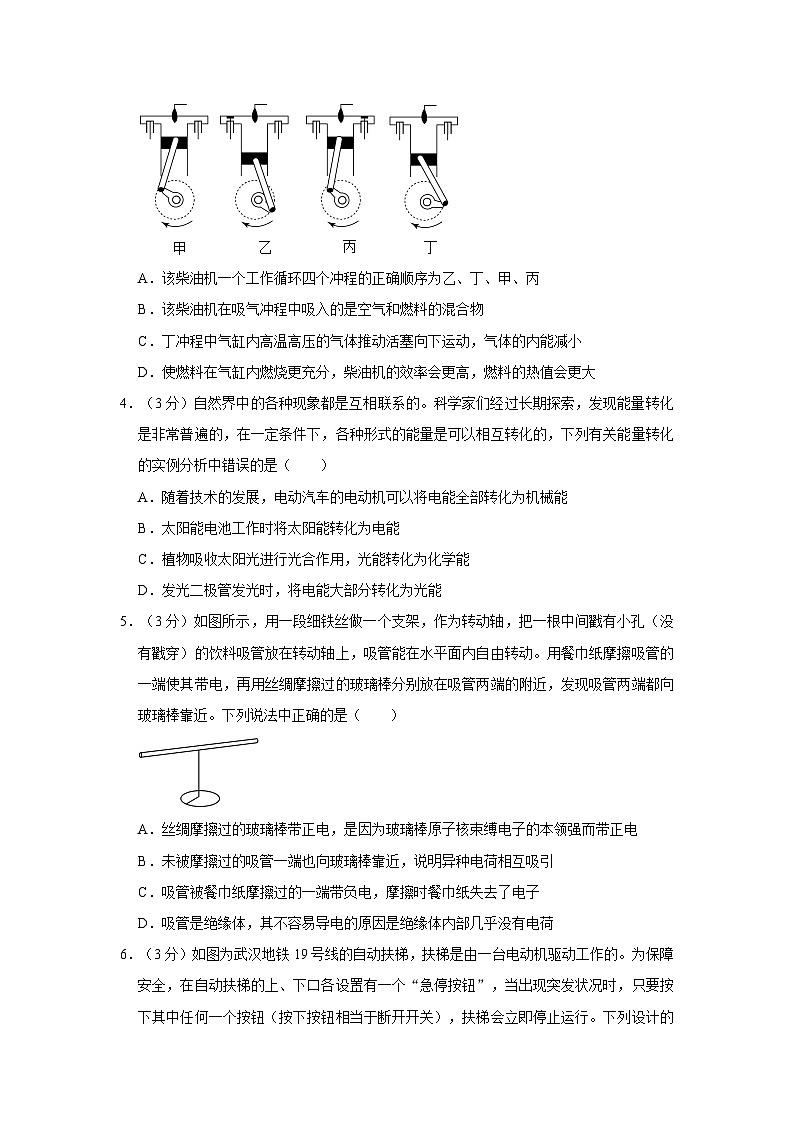

3．（3分）如图所示是四冲程柴油机的工作示意图，下列说法中正确的是（ ）
A．该柴油机一个工作循环四个冲程的正确顺序为乙、丁、甲、丙
B．该柴油机在吸气冲程中吸入的是空气和燃料的混合物
C．丁冲程中气缸内高温高压的气体推动活塞向下运动，气体的内能减小
D．使燃料在气缸内燃烧更充分，柴油机的效率会更高，燃料的热值会更大
4．（3分）自然界中的各种现象都是互相联系的。科学家们经过长期探索，发现能量转化是非常普遍的，在一定条件下，各种形式的能量是可以相互转化的，下列有关能量转化的实例分析中错误的是（ ）
A．随着技术的发展，电动汽车的电动机可以将电能全部转化为机械能
B．太阳能电池工作时将太阳能转化为电能
C．植物吸收太阳光进行光合作用，光能转化为化学能
D．发光二极管发光时，将电能大部分转化为光能
5．（3分）如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管的一端使其带电，再用丝绸摩擦过的玻璃棒分别放在吸管两端的附近，发现吸管两端都向玻璃棒靠近。下列说法中正确的是（ ）
A．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒原子核束缚电子的本领强而带正电
B．未被摩擦过的吸管一端也向玻璃棒靠近，说明异种电荷相互吸引
C．吸管被餐巾纸摩擦过的一端带负电，摩擦时餐巾纸失去了电子
D．吸管是绝缘体，其不容易导电的原因是绝缘体内部几乎没有电荷

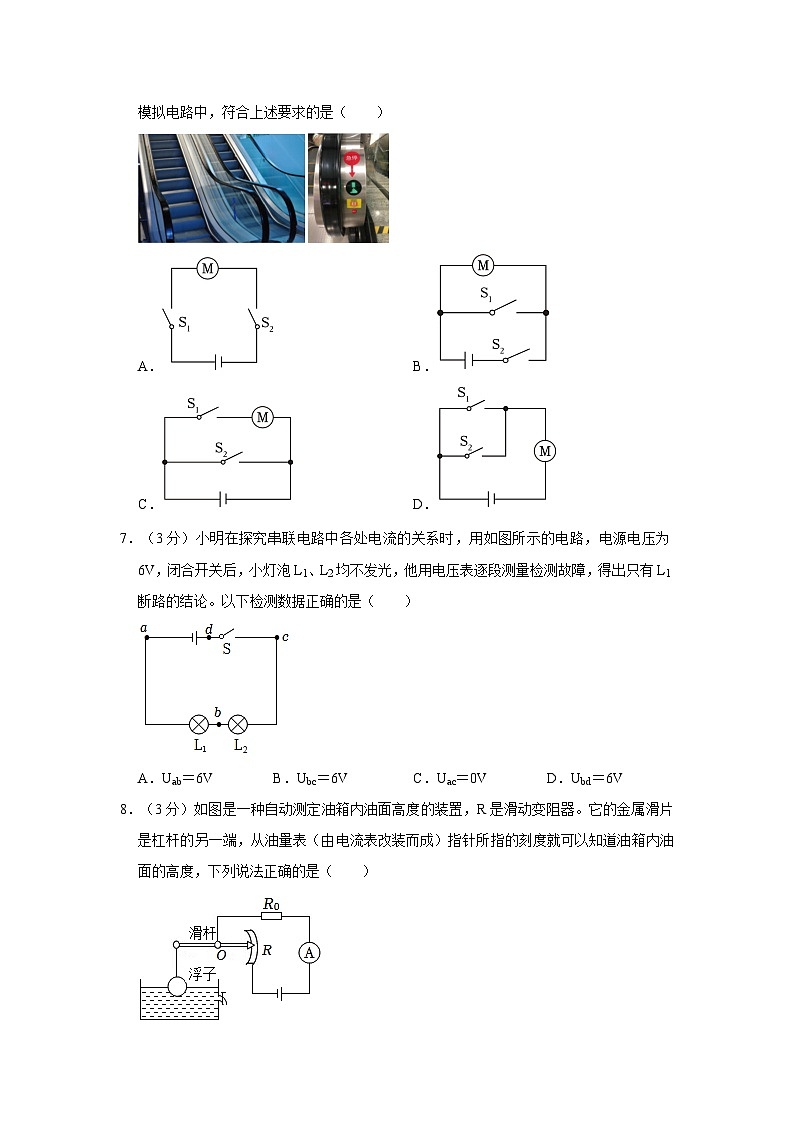

6．（3分）如图为武汉地铁19号线的自动扶梯，扶梯是由一台电动机驱动工作的。为保障安全，在自动扶梯的上、下口各设置有一个“急停按钮”，当出现突发状况时，只要按下其中任何一个按钮（按下按钮相当于断开开关），扶梯会立即停止运行。下列设计的模拟电路中，符合上述要求的是（ ）
A．B．
C．D．
7．（3分）小明在探究串联电路中各处电流的关系时，用如图所示的电路，电源电压为6V，闭合开关后，小灯泡L1、L2均不发光，他用电压表逐段测量检测故障，得出只有L1断路的结论。以下检测数据正确的是（ ）
A．Uab＝6VB．Ubc＝6VC．Uac＝0VD．Ubd＝6V
8．（3分）如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器。它的金属滑片是杠杆的另一端，从油量表（由电流表改装而成）指针所指的刻度就可以知道油箱内油面的高度，下列说法正确的是（ ）
A．油量表的零刻线一定与电流表原零刻线相重合
B．电阻R0是在油箱没有油时对电路起到保护作用
C．当油箱油面降低时，电路中的电流减小，油量表的指针靠近零刻线
D．当油箱油面降低时，电路中的电流增大，油量表的指针远离零刻线
9．（3分）小明家上月末的电能表表盘如图所示，为测量某用电器的电功率，小明断开家里其他用电器，只让某用电器单独工作1min，发现电能表的转盘转动90转，下列说法中正确的是（ ）
A．电能表在一段时间内消耗的电能，可以通过电能表计量出来
B．10（20）A表示该电能表在电流为10～20A的电路中使用
C．这次测量中小明家接入电路的用电器可能为家用电热水壶
D．电能表的转盘转动越快，表示电能表所在电路消耗电能越多
10．（3分）如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，下列分析正确的是（ ）
A．必须把甲、乙两图的实验装置接在电压相同的电源两端进行实验
B．U形管中液面高度的变化是因为U形管中液体的热胀冷缩造成的
C．通电后，乙图左右容器中的电阻产生的热量之比为1：4
D．“电炉丝热得发红，而与它相连的导线却不怎么热”，这一现象可用甲图的实验结论来解释
11．（3分）已知甲灯标有“4V 2W”的字样，乙灯的额定电压为9V，如图所示是通过甲、乙两灯泡的电流与电压的关系图象，在确保灯泡安全工作的情况下，下列说法中正确的是（ ）
A．两灯串联在电路中时，不论电源电压多大两灯不可能同时正常发光
B．若将甲灯接在电源电压为2V的电路中，则此时甲灯的实际功率为0.5W
C．两灯并联在电路中时，为保证电路安全，此时干路中的最大电流为0.8A
D．若将两灯串联在电源电压为9V的电路中，则甲、乙两灯的实际功率之比为2：1
12．（3分）如图是测量小灯泡电功率的电路图，电源电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器规格为“20Ω、1A”，小灯泡规格为“2.5V 1.25W”，若不考虑小灯泡阻值随温度的变化，为保证电路安全，且小灯泡两端电压不允许超过额定值，闭合开关，在调节滑动变阻器的过程中，下列说法中正确的是（ ）
A．电路的总电功率变化范围是0.81～4.5W
B．滑动变阻器的阻值允许调节的范围是2.5～20Ω
C．电流表的示数变化范围是0.18～0.6A
D．小灯泡的电功率变化范围是0.162～1.25W
二、非选择题（本题包括12小题，共60分）
13．（3分）如图所示，在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个电池的电压为 V，这个电池的正极是 （填“铜片”或“锌片”），在锌片和电压表中间的导线上，电子流向是 （填“从锌片到电压表”或“从电压表到锌片”）。
14．（3分）如图所示，武汉某社区工作人员免费为环卫工人发放了一批加热马甲，帮助环卫工人御寒。马甲采用石墨烯发热膜均匀发热，3秒速热，它利用充电宝供电，正常工作时的电功率为25W。充电宝的输出电压为5V，容量为20000mA•h，它在充电时相当于电路中的 （填“用电器”或“电源”），充满电时大约储存了 W•h的电能，充满电时可供该加热马甲正常工作约 h。
15．（5分）某实验小组用如图甲所示的装置比较水和食用油的吸热本领。（食用油的密度为0.8×103kg/m3）
（1）加热前，在一个烧杯中倒入240mL的水，为了使水和食用油的质量相同，需要在另一个相同烧杯中倒入 mL的食用油。
（2）用两个相同规格的电加热器来加热水和食用油，每隔1min记录一次温度，并绘制图象如图乙所示，可以判断a物质是 。停止加热，在相同质量的水和食用油温度降低的过程中，水放出的热量与降低的温度之比 （填“大于”或“等于”或“小于”）食用油放出的热量与降低的温度之比。根据图象可知，该食用油的比热容为 。
（3）另一组同学用相同器材做实验时，得到如图丙的图象。若a物质在OB段吸收的热量为Qa，b物质在AB段吸收的热量为Qb，则Qa Qb（填“＞”或“＜”或“＝”）。
16．（4分）为探究串联电路的电压规律，某同学设计了如图甲所示的电路图。
（1）实验中最好选择 （填“相同”或“不同”）规格的小灯泡。
（2）闭合开关时，发现电压表指针出现了如图乙所示的现象，接下来他正确的操作是： （写一种方法即可）。
（3）下表是某小组多次实验记录的数据，经过小组交流讨论，有同学认为第3次实验中出现了电路故障，你认为电路中存在的故障可能是 （写一种可能即可）。
（4）排除故障后，重新实验，分析实验数据，可得到串联电路的电压规律是： （用文字表述）。
17．（5分）某小组利用如图甲所示的电路探究电流与电阻的关系，已知电源电压恒为6V，定值电阻分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器规格为“50Ω 2A”。
（1）请用笔画线代替导线将图甲所示的实物连接成完整电路。
（2）如图乙，为了科学地得出实验结论，在每次更换电阻后，都要移动滑动变阻器的滑片。若将5Ω的电阻换成10Ω时，应将滑动变阻器的滑片向 （填“A”或“B”）移动，同时眼睛观察电压表示数，直至电压表的示数为 V。
（3）在不改变电路连接的情况下，为完成整个实验，定值电阻两端电压设置的范围为 V。
18．（5分）某小组用如图甲所示的电路测量定值电阻的阻值，实验中电源电压保持不变。
（1）图甲中有一根导线接错了，请在这根导线上打“×”，并补画出正确的那根导线。
（2）正确连接电路后，闭合开关S，调节滑动变阻器的滑片P到某位置时，电压表的示数为3V，电流表示数如图乙所示，此次测得电阻R的阻值为 。
（3）实验中需要移动滑动变阻器滑片进行多次测量，其目的是为了 （填“减小误差”或“寻找普遍规律”）。
（4）另一小组同学将上述实验中的定值电阻换成额定电压为2.5V的小灯泡，测量小灯泡的电阻。当电压表的示数为1.0V、2.0V和3.0V时，电流表的示数依次为0.20A、0.22A和0.30A，当电压表的示数为2.5V时，电流表的示数可能为 （填“0.25A”或“0.26A”或“0.29A”或“0.30A”）。
19．（9分）如图所示是小明家厨房新装的即热式电热水龙头，它的优点是即开即有热水，无需提前预热，而且智能温控系统可以通过调节水流大小调节水温，不需要调节加热电阻大小。已知自来水的初温为25℃，当出水温度最高时，水流可达2L/min。其部分参数如表所示（忽略温度对电阻的影响）。
（1）该水龙头工作时是利用了电流的 效应。
（2）该水龙头以最高出水温度正常工作1min的过程中，水吸收了多少热量？此时水龙头的效率为多少？
（3）①当实际电压只有额定电压的80%时，此时水龙头的实际功率是多少？
②请判断出智能温控系统是怎样通过调节水流大小来调节水温的？
参考答案
一、选择题（本题包括20小题，每小题只有一个选项符合题意，每小题3分，共60分）
1．B；2．C；3．C；4．A；5．C；6．A；7．A；8．C；9．C；10．D；11．C；12．D；
二、非选择题（本题包括12小题，共60分）
13．0.5；铜片；从锌片到电压表；14．用电器；100；4；15．300；食用油；大于；2.1×103J/（kg•℃）；＝；16．不同；交换电压表两接线柱的连接；L1断路；串联电路的总电压等于各部分电路两端的电压之和；17．A；
2.0；2～3；18．10Ω；寻找普遍规律；0.30A；19．热；实验次数
灯L1两端电压UAB/V
灯L2两端电压UBC/V
电路两端电压UAC/V
1
2.0
1.0
3.0
2
1.2
1.8
3.0
3
3.0
0
3.0
额定电压
220V
额定功率
4000W
最高水温
50℃
