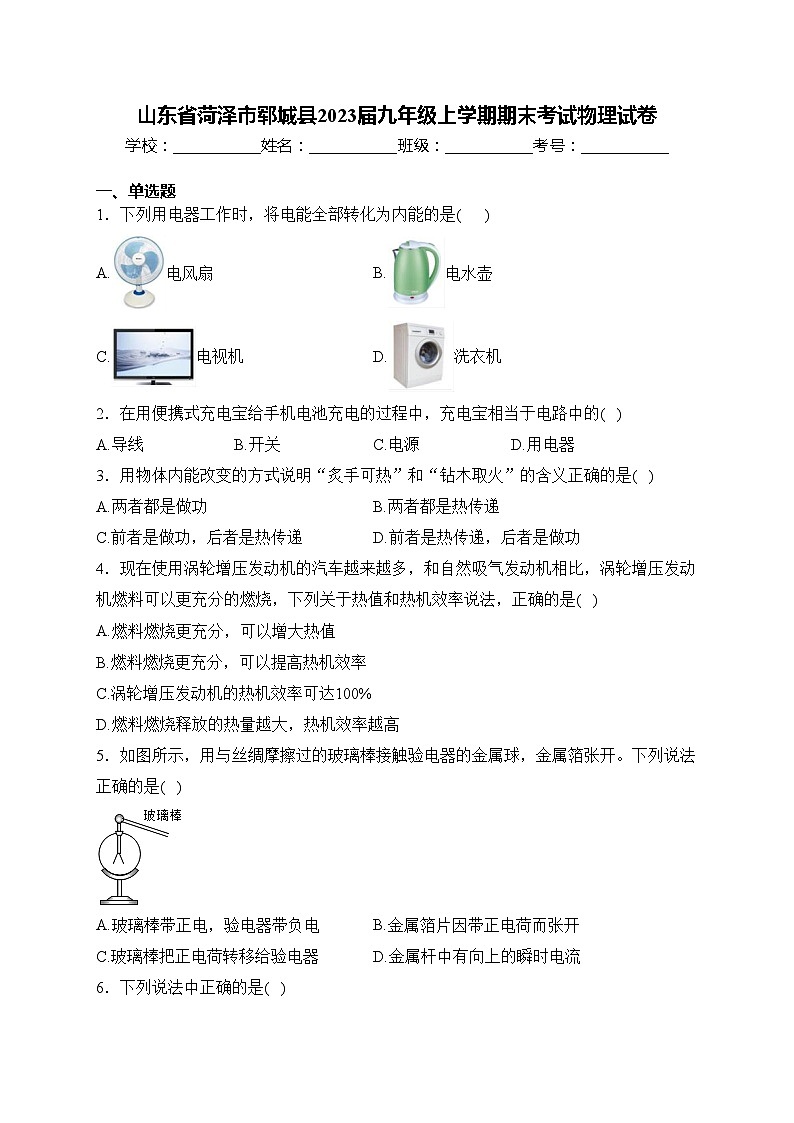

山东省菏泽市郓城县2023届九年级上学期期末考试物理试卷(含答案)

这是一份山东省菏泽市郓城县2023届九年级上学期期末考试物理试卷(含答案)，共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．下列用电器工作时，将电能全部转化为内能的是( )
A.电风扇B.电水壶
C.电视机D.洗衣机
2．在用便携式充电宝给手机电池充电的过程中，充电宝相当于电路中的( )
A.导线B.开关C.电源D.用电器
3．用物体内能改变的方式说明“炙手可热”和“钻木取火”的含义正确的是( )
A.两者都是做功B.两者都是热传递
C.前者是做功，后者是热传递D.前者是热传递，后者是做功
4．现在使用涡轮增压发动机的汽车越来越多，和自然吸气发动机相比，涡轮增压发动机燃料可以更充分的燃烧，下列关于热值和热机效率说法，正确的是( )
A.燃料燃烧更充分，可以增大热值
B.燃料燃烧更充分，可以提高热机效率
C.涡轮增压发动机的热机效率可达100%
D.燃料燃烧释放的热量越大，热机效率越高
5．如图所示，用与丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确的是( )
A.玻璃棒带正电，验电器带负电B.金属箔片因带正电荷而张开
C.玻璃棒把正电荷转移给验电器D.金属杆中有向上的瞬时电流

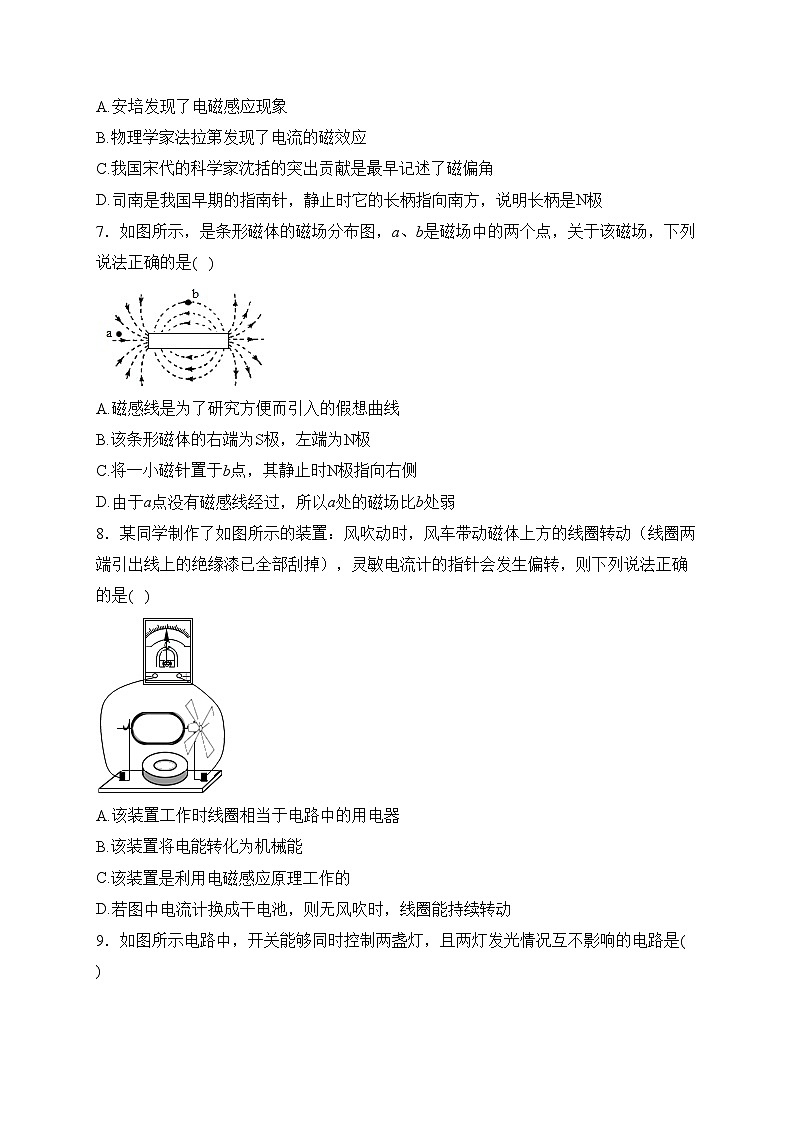

6．下列说法中正确的是( )
A.安培发现了电磁感应现象
B.物理学家法拉第发现了电流的磁效应
C.我国宋代的科学家沈括的突出贡献是最早记述了磁偏角
D.司南是我国早期的指南针，静止时它的长柄指向南方，说明长柄是N极
7．如图所示，是条形磁体的磁场分布图，a、b是磁场中的两个点，关于该磁场，下列说法正确的是( )
A.磁感线是为了研究方便而引入的假想曲线
B.该条形磁体的右端为S极，左端为N极
C.将一小磁针置于b点，其静止时N极指向右侧
D.由于a点没有磁感线经过，所以a处的磁场比b处弱
8．某同学制作了如图所示的装置：风吹动时，风车带动磁体上方的线圈转动（线圈两端引出线上的绝缘漆已全部刮掉），灵敏电流计的指针会发生偏转，则下列说法正确的是( )
A.该装置工作时线圈相当于电路中的用电器
B.该装置将电能转化为机械能
C.该装置是利用电磁感应原理工作的
D.若图中电流计换成干电池，则无风吹时，线圈能持续转动

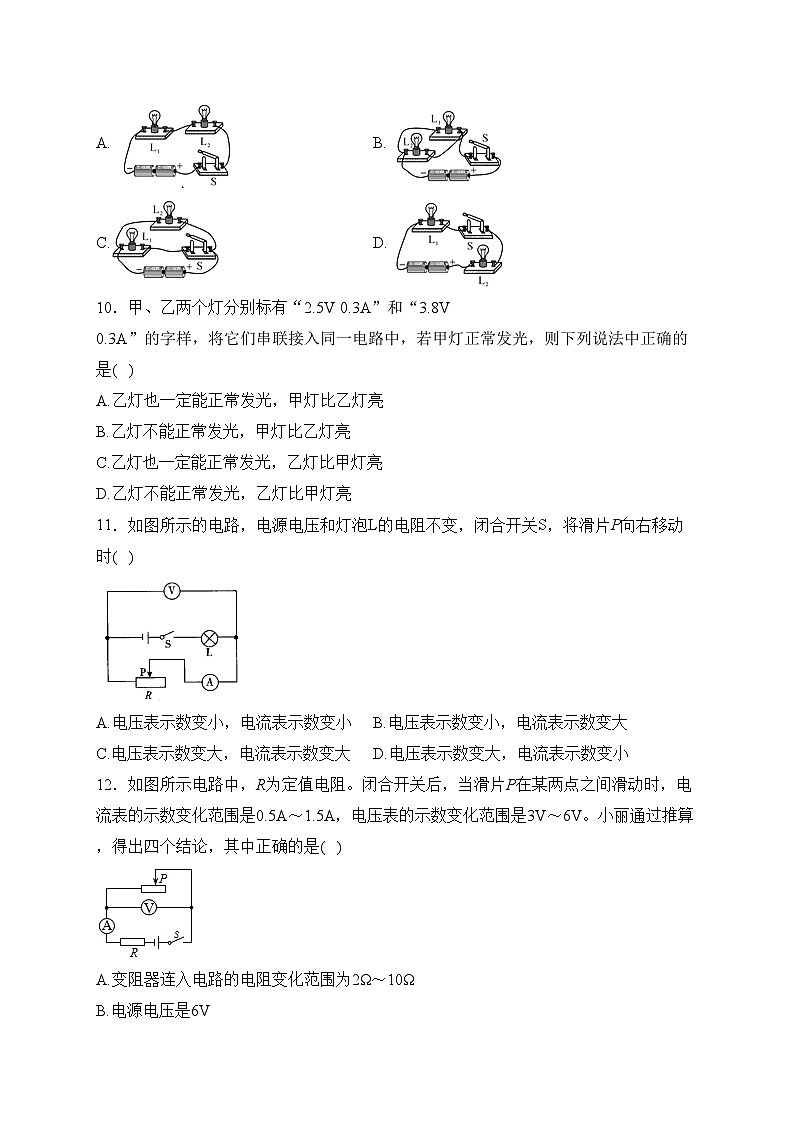

9．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是( )
A.B.
C.D.
10．甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接入同一电路中，若甲灯正常发光，则下列说法中正确的是( )
A.乙灯也一定能正常发光，甲灯比乙灯亮
B.乙灯不能正常发光，甲灯比乙灯亮
C.乙灯也一定能正常发光，乙灯比甲灯亮
D.乙灯不能正常发光，乙灯比甲灯亮
11．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时( )
A.电压表示数变小，电流表示数变小B.电压表示数变小，电流表示数变大
C.电压表示数变大，电流表示数变大D.电压表示数变大，电流表示数变小
12．如图所示电路中，R为定值电阻。闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5A～1.5A，电压表的示数变化范围是3V～6V。小丽通过推算，得出四个结论，其中正确的是( )
A.变阻器连入电路的电阻变化范围为2Ω～10Ω
B.电源电压是6V
C.定值电阻R的阻值为6Ω
D.实验中R两端的电压变化范围为1.5V～4.5V
二、填空题
13．新课程标准要求中小学生要学会做饭。小明在炒菜时闻到了菜的香味，这是___________现象。炒菜过程中，煤气燃烧越充分，其热值___________（填“变大”、“变小”或“不变”）。
14．如图所示，工作中的四冲程汽油机正处于_______冲程；若该汽油机每秒完成60个冲程，则每秒它对外做功_______次。
15．冬天打开汽车车门时，手刚触车门就会被“电”一下，这是因为汽车在行驶过程中与空气摩擦而带电，这种带电方式叫_______；有拖地铁链的车，不发生这种现象，是因为铁链是_______。
16．如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与_______的工作原理相同，由于通过线圈的电流是_______电流，线圈就不断的来回振动，带动纸盒也来回振动，于是扬声器就发出了声音。
17．图是甲、乙两导体的电流与电压关系图象，由图可得甲的电阻是_______Ω，若将甲和乙并联接在电路中，通过它们的电流之比_______。
18．小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电_______度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为_______W。
三、作图题
19．根据实物电路，在虚线框中画出电路图。
20．如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“﹣”极。
四、实验题
21．为“探究吸收热量的多少与物质种类的关系”，小康同学用两个完全相同的酒精灯，分别给水和煤油两种液体同时加热，实验装置如图甲所示。
（1）为了进行探究，小康在两个相同的烧杯中分别装入等体积的水、煤油两种液体，请判断这个步骤存在的问题，应怎样改进_______；
（2）实验改进后，小康根据记录的实验数据绘制成图像如图乙所示，根据图像分析小康认为：“加热相同的时间，煤油升高的温度高一些，这说明煤油吸收的热量多一些。”这位同学的判断是否正确？_______，请说明由：_______；
（3）根据图像中记录的数据分析可知，当水和煤油都升高30℃。水加热时间更长，分析得出_______（选填“水”或“煤油”）的吸收热量的能力更强。
22．利用图所示的装置进行电与磁的相关实验：
（1）利用该装置探究“磁场对电流的作用”：
①应将开关与接线柱_______（“2”/“3”）接通，_______（电磁起重机/电动机）是利用此原理工作的；
②为使导体ab运动加快，可将滑动变阻器的滑片向_______（左/右）移；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让导体ab在图示位置沿竖直方向上下运动，灵敏电流计指针_______（会/不会）发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以_______。
A.对调磁体的磁极，导体ab向左运动
B.磁体不动，将导体ab向左运动
23．在测定“小灯泡额定电功率”的实验中，实验中用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω，所用滑动变阻器R（20Ω 1A）。设计的实验电路如图甲所示。
（1）按照电路图进行连接，当刚把最后一根导线连接好，小灯泡就立刻发光了。出现这种现象，是由于在连接电路前_______；
（2）按规范要求重新连接好电路，闭合开关后，发现电流表和电压表的示数很小，灯泡不发光，原因是_______；
（3）同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示为_______V；若想测量小灯泡的额定功率，应将图甲中滑片P向_______（选填“左”或“右”）端移动，使电压表的示数为2.5V；
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，计算出小灯泡的额定功率是_______W；
（5）在多次测量中发现：当电压表的示数增大时，电压表与电流表的示数之比在增大，造成这一现象的原因是_______。
五、计算题
24．小丽家电热淋浴器的额定功率为2000W，水箱最多可容纳50kg水，注满水的淋浴器连续正常加热40min，淋浴器上温度示数由22℃上升到42℃.[]求：
（1）此过程中水箱中水吸收的热量；
（2）该电热淋浴器加热时的热效率。
25．如图所示电路中，小灯泡L标有“6V 3W”字样，为3Ω，当、都闭合时，电流表示数为0.7A，这时小灯泡L正常发光。灯的电阻不变，求：
（1）电源电压U；
（2）电阻的阻值；
（3）当、都断开时，小灯泡L消耗的功率。
参考答案
1．答案：B
解析：A.电风扇是把电能转化为机械能和内能，故A错误；
B.电水壶是把电能全部转化为内能，故B正确；
C.电视机工作时，电能主要转化为声能、光能和内能，故C错误；
D.洗衣机电能转化为机械能，故D错误。
故选B。
2．答案：C
解析：充电宝给手机电池充电的过程中，充电宝提供电能，故充电宝是电源，故C符合题意。故选C。
3．答案：D
解析：
4．答案：B
解析：A、同种燃料热值相同，故A错误。
B、燃料燃烧更充分，可以提高热机效率，故B正确。
C、涡轮增压发动机的热机效率永远达不到100%，故C错误。
D、热机效率和燃料燃烧释放的热量多少没有关系，故D错误。
故选：B。
5．答案：D
解析：
6．答案：C
解析：
7．答案：A
解析：A.磁感线是为了研究磁场的分布情况而引入的假想曲线，不是真实存在的，故A正确；
B.在磁体的外部，磁感线都是从N极出发，回到S极，所以由图知，该条形磁体的右端为N极，左端为S极，故B错误；
C.小磁针静止时N极所指的方向为磁场的方向，所以将一小磁针置于b点，其静止时N极指向左侧，故C错误；
D.磁体周围，越靠近两极的位置其磁感线越密集，磁场越强，所以a处的磁场比b处强，故D错误。
故选A。
8．答案：C
解析：ABC.图中线圈、导线和灵敏电流计组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此图示装置与发电机原理相同，是利用电磁感应现象工作的，将机械能转化为电能，该装置相当于电源，故C正确，AB错误；
D.若图中电流计换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉无法改变线圈中的电流从而不能持续转动下去，故D错误。
故选C。
9．答案：B
解析：开关能够同时控制两盏灯，电路既可以串联又可以并联，但并联时开关必须在干路上；两灯发光情况互不影响，两灯应该是并联的.综上可知，符合要求的电路应该是并联电路，并且开关在干路上.由图可知，A是串联；B是并联电路，并且开关在干路上；C是并联电路，但开关在支路上；D是串联.
10．答案：C
解析：
11．答案：D
解析：由图可知，开关闭合后，该电路为串联电路，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；将滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器两端的电压变大，电压表示数变大；滑动变阻器阻值变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小。
12．答案：D
解析：
13．答案：扩散；不变
解析：炒菜过程中能闻到香味，是扩散现象，说明分子在不停地做无规则运动；
热值是燃料的一种特性，只与燃料种类有关，与是否完全燃烧无关，所以炒菜过程中，煤气燃烧越充分，其热值不变。
14．答案：压缩；15
解析：
15．答案：摩擦起电；导体
解析：用摩擦的方法使物体带电叫摩擦起电；
有拖地铁链的车是为了把产生的静电导走，属于导体，是防止静电带来的危害。
16．答案：电动机；交流
解析：电动机是利用通电导线在磁场中受力的作用的原理制成的；当扬声器线圈中有电流通过时，线圈受到磁场力的作用而运动，这与电动机的工作原理相同；
扬声器主要由线圈，永磁体，锥形纸盆组成，当线圈中通过交流电流时，会产生变化的磁场，线圈受到磁场力的作用而运动，与永磁体之间相互作用产生振动，带动纸盆也来回振动，使扬声器发声。
17．答案：10；2：1
解析：
18．答案：100；1200
解析：
19．答案：见解析
解析：由实物图知，两灯并联，开关在B灯支路上，在干路上，电路图如图所示：
20．答案：见解析
解析：已知开关闭合后，位于螺线管右侧的小磁针逆时针旋转90°.根据磁极间的相互作用可知，螺线管左端为S极，右端为N极，由右手螺旋定则可得，电流由左侧流入，故电源左侧为正极，右侧为负极；如图所示：
21．答案：（1）分别装入等质量的水、煤油两种液体；（2）不正确；加热相同的时间水和煤油吸热相同；（3）水
解析：（1）根据比较吸热能力的方法，要控制不同物质的质量相同（水、煤油密度不同，根据，体积相同水、煤油质量不同），小康在两个相同的烧杯中分别装入等体积的水、煤油两种液体是错误的：改进：分别装入等质量的水、煤油两种液体。
（2）根据转换法，加热相同的时间水和煤油吸热相同，故这位同学的判断不正确。
（3）根据图像中记录的数据分析可知，当水和煤油都升高30℃，水加热时间更长，水吸热多，根据比较吸热能力的方法，水的吸收热量的能力更强。
22．答案：（1）①3；电动机；②右；（2）①不会；②B
解析：
23．答案：（1）没有断开开关；（2）变阻器连入的电阻最大，导致电路的电流小，灯的实际功率过小；（3）2；右；（4）0.5；（5）灯丝的电阻随温度的升高而变大
解析：
24．答案：（1）；（2）87.5%
解析：（1）水吸收的热量（有用能量）：
；
（2）加热水消耗的电能（总能量）：
；
电热淋浴器加热时的热效率：
。
25．答案：（1）6V；（2）12Ω；（3）1.92W
解析：（1）当、都闭合时，与L并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，且灯泡正常发光，
所以，电源的电压；
（2）由可得，灯泡正常发光时通过灯泡的电流：，
因并联电路中干路电流等于各支路电流之和，所以，通过的电流：，
由可得，电阻和灯泡L的阻值分别为：，；
（3）当、都断开时，L与串联，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：，
小灯泡L消耗的功率：。
