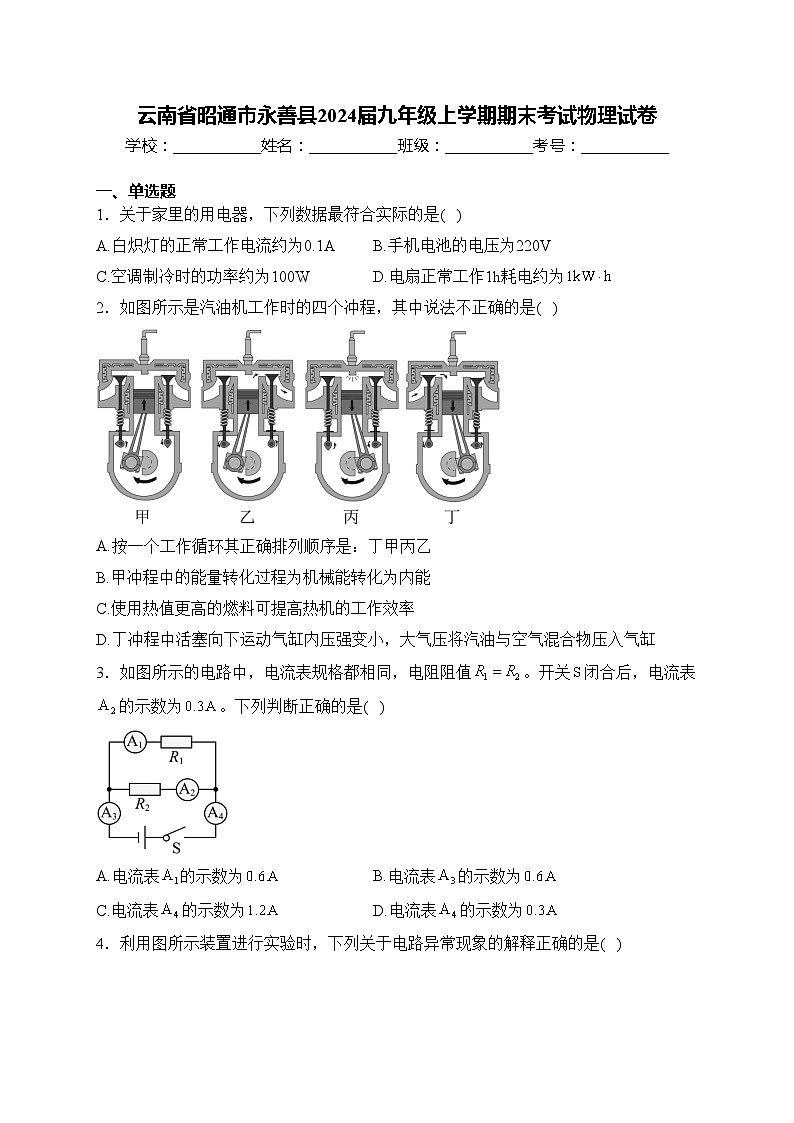

云南省昭通市永善县2024届九年级上学期期末考试物理试卷(含答案)

这是一份云南省昭通市永善县2024届九年级上学期期末考试物理试卷(含答案)，共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．关于家里的用电器，下列数据最符合实际的是( )
A.白炽灯的正常工作电流约为0.1AB.手机电池的电压为220V
C.空调制冷时的功率约为100WD.电扇正常工作1h耗电约为
2．如图所示是汽油机工作时的四个冲程，其中说法不正确的是( )
A.按一个工作循环其正确排列顺序是：丁甲丙乙
B.甲冲程中的能量转化过程为机械能转化为内能
C.使用热值更高的燃料可提高热机的工作效率
D.丁冲程中活塞向下运动气缸内压强变小，大气压将汽油与空气混合物压入气缸
3．如图所示的电路中，电流表规格都相同，电阻阻值。开关闭合后，电流表的示数为。下列判断正确的是( )
A.电流表的示数为B.电流表的示数为
C.电流表的示数为D.电流表的示数为

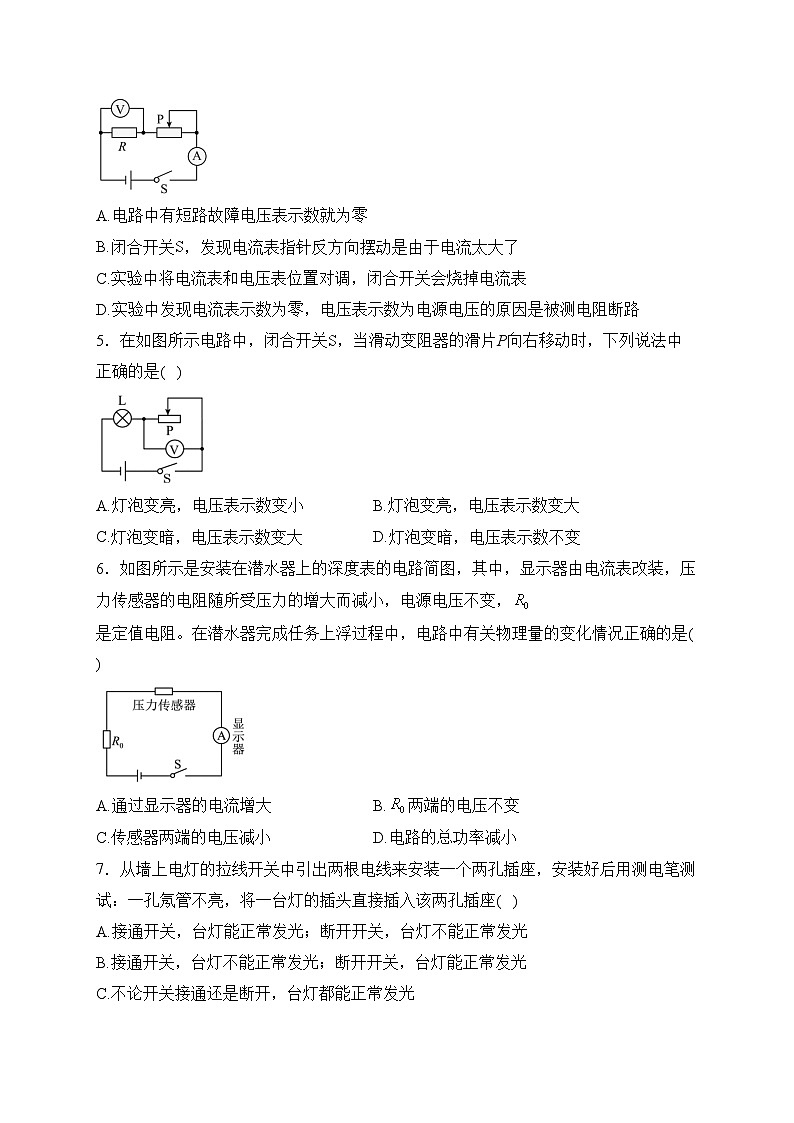

4．利用图所示装置进行实验时，下列关于电路异常现象的解释正确的是( )
A.电路中有短路故障电压表示数就为零
B.闭合开关S，发现电流表指针反方向摆动是由于电流太大了
C.实验中将电流表和电压表位置对调，闭合开关会烧掉电流表
D.实验中发现电流表示数为零，电压表示数为电源电压的原因是被测电阻断路
5．在如图所示电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是( )
A.灯泡变亮，电压表示数变小B.灯泡变亮，电压表示数变大
C.灯泡变暗，电压表示数变大D.灯泡变暗，电压表示数不变
6．如图所示是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，是定值电阻。在潜水器完成任务上浮过程中，电路中有关物理量的变化情况正确的是( )
A.通过显示器的电流增大B.两端的电压不变
C.传感器两端的电压减小D.电路的总功率减小
7．从墙上电灯的拉线开关中引出两根电线来安装一个两孔插座，安装好后用测电笔测试：一孔氖管不亮，将一台灯的插头直接插入该两孔插座( )
A.接通开关，台灯能正常发光；断开开关，台灯不能正常发光
B.接通开关，台灯不能正常发光；断开开关，台灯能正常发光
C.不论开关接通还是断开，台灯都能正常发光
D.不论开关接通还是断开，台灯都不能正常发光
二、多选题

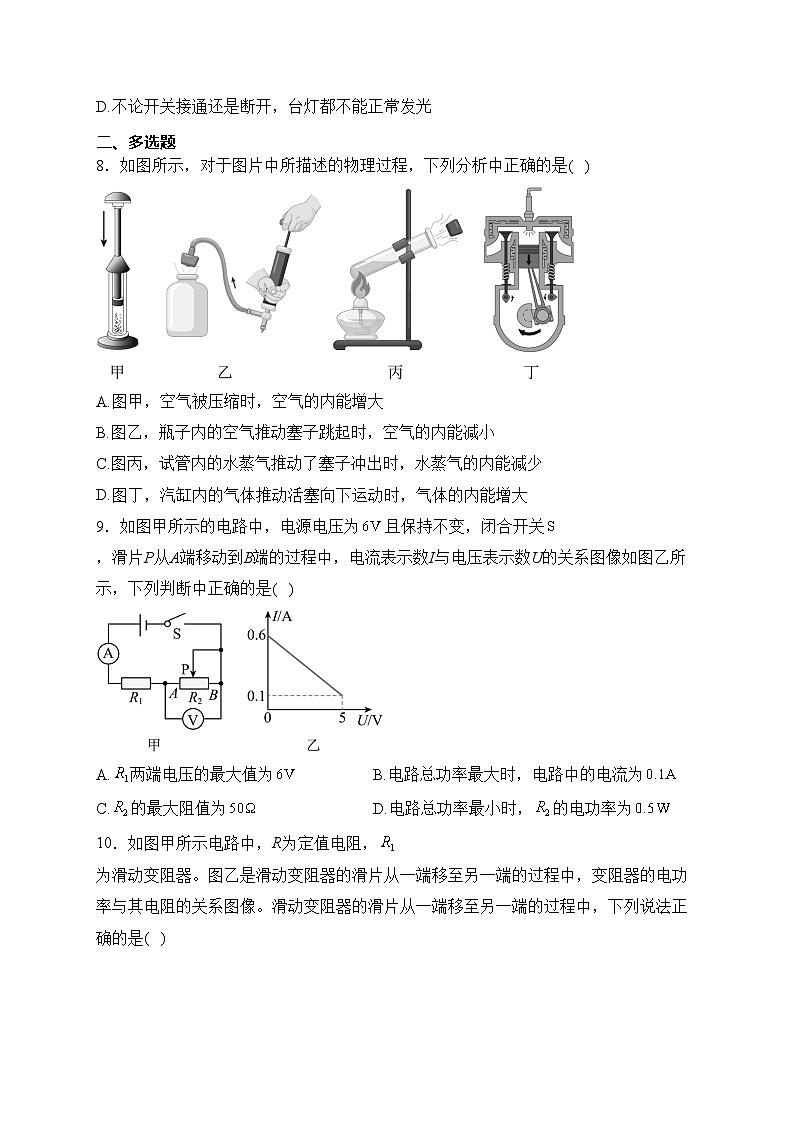

8．如图所示，对于图片中所描述的物理过程，下列分析中正确的是( )
A.图甲，空气被压缩时，空气的内能增大
B.图乙，瓶子内的空气推动塞子跳起时，空气的内能减小
C.图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D.图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大
9．如图甲所示的电路中，电源电压为且保持不变，闭合开关，滑片P从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示，下列判断中正确的是( )
A.两端电压的最大值为B.电路总功率最大时，电路中的电流为
C.的最大阻值为D.电路总功率最小时，的电功率为
10．如图甲所示电路中，R为定值电阻，为滑动变阻器。图乙是滑动变阻器的滑片从一端移至另一端的过程中，变阻器的电功率与其电阻的关系图像。滑动变阻器的滑片从一端移至另一端的过程中，下列说法正确的是( )
A.电源电压为B.电压表的最大示数为
C.电流表的最大示数为D.电流表的示数变化了
三、填空题
11．泡温泉时感觉身体会发热，这是通过________的方式改变了身体的内能.烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的________较大的缘故.
12．2022年9月13日，我国在文昌航天发射场使用长征七号改运载火箭，成功将“中星1E”卫星发射升空，火箭使用液态氢作燃料是因为液态氢的________较大；火箭在上升过程中将________转化为机械能。
13．如图所示是额定电压为2.5V的小灯泡的图像。小灯泡正常发光时，灯丝的电阻是________Ω。若将小灯泡与的定值电阻串联接入某电路，电源电压为4.5V，通电10s电阻R消耗的电能________J。
14．现有两个电阻甲和乙，电阻值分别为、，将它们串联接入电路中，则甲乙两电阻两端的电压之比为________；将它们并联接入电路中，通过甲乙两电阻的电流之比为________。
15．如图所示，当开关S、闭合时，滑动变阻器的滑片P向左移动，灯泡L的亮度________（选填“变亮”“变暗”或“不变”），当开关S闭合、断开时，滑动变阻器的滑片P向右移动，电压表V的示数________（选填“变大”、“变小”或“不变”）。
16．LED是英文lightemittingdide（发光二极管）的缩写，是一种能够将电能转化为可见光的固态的半导体器件。LED的心脏是一个半导体的晶片，半导体晶片由两部分组成，一部分是P型半导体（称为P区），另一部分是N型半导体（称为N区），在P区和N区之间有一个过渡层，称为结，整个晶片被环氧树脂封装起来，如图1所示。因为组成晶片的P区和区的半导体材料不同，不同的LED灯发光的颜色也不相同。如图2所示，为一条可以发出不同颜色的LED灯带。
20世纪60年代，科技工作者研制成功了LED发光二极管，经过近30年的发展，大家十分熟悉的LED，已能发出红、橙、黄、绿、蓝等多种色光。然而照明需用的白色光LED仅在2000年以后才发展起来。LED灯相比于白炽灯和节能灯而言，突出的优势可以概括为：一是节能，白光LED的能耗仅为白炽灯的，为节能灯的；二是LED灯的寿命长，正常情况下LED灯的使用寿命可达到数万个小时。
LED技术进步日新月异，它的发光效率正在取得惊人的突破，价格也在不断的降低。一个白光LED进入家庭的时代正在迅速到来。
请根据上述材料，回答下列问题。
（1）当电流通过半导体晶片的时候，晶片主要以________的形式向外发出能量，LED灯跟普通光源相比，优势为________、________；
（2）小明把一个LED灯和零刻度线在表盘中央的电流表串联后连接在电压为3V的电源两端，观察到电流表有示数且LED灯发光。然后他把电源的正负极互换位置，发现电流表无示数且LED灯不发光。根据这两次实验的实验现象，可以得出的结论是________。
四、作图题
17．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
18．小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意、断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在虚线方框中设计此投票机的电路（请在开关旁注明控制开关的人）。
五、实验题
19．小明在“测量小灯泡电功率”的实验中，电源电压恒定为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，所用滑动变阻器的规格为“40Ω 1A”。
（1）请用笔画线代替导线帮他将甲图中未完成的实物电路连接完整________；
（2）闭合开关前，滑片P应移到________（选填“A”或“B”）端。闭合开关后，移动滑片发现小灯泡不发光，电压表有示数，电流表无示数，则电路中发生的故障是________；
（3）排除故障后，小明改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图乙所示的小灯泡电流随电压变化的关系图像，根据图像提供的信息，可知小灯泡的额定功率为________W，小灯泡灯丝电阻随电流的增大而________，原因是________；
（4）完成以上操作后，小明又将甲图中的小灯泡换成定值电阻，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻，记录各次电流表的示数。请问小明还想探究电流与________的关系，在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于________Ω。
20．在探究“比较不同物质吸热情况”的实验中，实验装置如图所示。
（1）本实验中应量取________相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热，甲、乙两种液体吸热的多少是通过________（选填“升高的温度”或“加热的时间”）来反映的；
（2）分析实验数据可知，当甲升高12℃，乙升高24℃时，________物质的吸热能力强；
（3）若要选择一种液体作为汽车的冷却液，应选择________液体。
21．小明学习了电流、电压和电阻这三个物理量后，他决定探究通过电阻的电流与其两端电压的关系，于是作了如下猜想：
A.加在电阻两端的电压越大，通过的电流越小；
B.加在电阻两端的电压越大，通过的电流越大；
C.加在电阻两端的电压变化，通过的电流不变。
为了验证上述猜想是否正确，小明同学设计了如图甲所示的实验电路，并按设计方案测量了有关数据。
（1）请根据甲电路图，用笔画线代替导线把乙图中的滑动变阻器接入电路________（要求：滑片向右移动时电阻变大）；
（2）实验选用的器材如图乙所示，其中电源为2节干电池，定值电阻为10Ω，滑动变阻器标有“10Ω 2A”字样，则实验时电压表应选用的量程为________V，电流表应选用的量程为________A；
（3）连接电路过程中开关应始终________；闭合开关前，滑动变阻器的滑片应置于最________端；
（4）下表是小明同学实验中测量的数据。通过比较分析表中实验序号为________的几组数据，可以验证猜想________（选填“A”、“B”或“C”）是正确的；
（5）归纳表中实验序号为1、4、7（或2、5、8，或3、6、9）的数据可得：当电压一定时，电流与电阻成________的关系。
22．在探究导体电阻大小与哪些因素有关的实验中，选择了如图所示的实验装置。AC是锰铜合金导线，DF是镍铬合金导线，它们的直径、长度均相同且粗细均匀，B和E分别为AC和DF的中点。请完成下列问题：
（1）本实验中导体电阻的大小通过________来反映；
（2）为了探究导体电阻大小与材料是否有关，第一次将AC段导线接入电路，第二次将DE段导线接入电路，这样操作存在的问题是________。
六、计算题
23．如图所示的电路中，电源电压保持不变，电阻阻值为。闭合开关S后，电流表的示数为，电流表A的示数I为。求：
（1）电源电压的大小；
（2）电阻的阻值；
（3）通电1分钟，和消耗的总电能。
24．小敏家新买了一个自动电热水壶，其铭牌如下表所示。小敏用这个热水壶装了的水，加热后把水烧开，水壶自动断电。已知大气压为1个标准大气压，电热水壶正常工作且电阻不变，水的初温为20℃，，求：
（1）烧开这壶水所吸收的热量；
（2）此电热水壶正常工作消耗的电能；
（3）此电热水壶的热效率。
参考答案
1．答案：A
解析：A.白炽灯的正常电功率是在25W左右，在家庭电路中的电流根据电功率公式得
故A符合题意；
B.手机电池的标准电压是3.7V，手机插头是一个变压器，将家庭电压220V转成小电压给手机充电，故B不符合题意；
C.空调属于大功率用电器，一般功率在1000W左右，故C不符合题意；
D.电扇的功率一般在60W左右，额定电压是220V，正常工作1h，消耗的电能为
故D不符合题意。
故选A。
2．答案：C
解析：ABD.甲中活塞向上运动，两个气门关闭，是第二冲程：压缩冲程，此过程将活塞的机械能转化为气体的内能；乙中活塞向上运动，进气门关闭，排气门打开，是第四冲程：排气冲程；丙中活塞向下运动，两个气门关闭，是第三冲程：做功冲程；丁中活塞向下运动，进入门打开，排气门关闭，是第一冲程：吸气冲程，这个过程中，气缸体积变大，压强变小，大气压将汽油和空气混合物压入气缸。按一个工作循环正确排序是：丁甲丙乙。故ABD正确，不符合题意；
C.使用热值更高的燃料可在完全燃烧相同质量时，放出的热量更多，而热机的效率为用来做有用功的部分能量与总能量的比值，所以使用热值更高的燃料不能提高热机的效率，故C错误，符合题意。
故选C。
3．答案：B
解析：由电路图知，开关闭合时，两个电阻并联在电路中，两个电阻的阻值相等，据并联电路的电压特点及欧姆定律知，通过两个电阻的电流相同，电流表和测两个支路的电流，所以示数相等，都为0.3A。电流表、测量干路的电流，则示数相等，据并联电路的电流特点知，这两个电流表的示数，故ACD错误，B正确。
故选B。
4．答案：D
解析：A.只有当定值电阻R短路时，电压表此时与导线并联，电压为0，当滑动变阻器短路时，电压表示数等于电源电压，故A错误；
B.闭合开关S，发现电流表指针反方向摆动是由于电流表正负接线柱接反，故B错误；
C.当电流表和电压表位置对调时，此时电压表串联在电路中，电压表在电路中看作断路处理，所以此时电路没有电流，电流表不会烧坏，故C错误；
D.当被测电阻R断路时，电压表串联在电路中测电源电压，电压表在电路中看作断路处理，电路无电流，电流表示数为0，故D正确。
故选D。
5．答案：C
解析：由题图得，闭合开关S，灯泡与变阻器串联，电压表测量变阻器两端的电压，电流表测量电路电流。当滑动变阻器的滑片P向右移动时，变阻器接入电路中电阻变大，电路中总电阻变大，根据欧姆定律可知，电路中电流变小，灯泡的两端电压变小，根据串联分压原理可知，变阻器电压变大，电压表示数变大，由得，灯泡的实际电功率变小，灯泡变暗，故ABD错误，C正确。
故选C。
6．答案：D
解析：由电路图可知，两电阻串联，电流表显示器串联在电路中。在潜水器上浮过程中，水的深度h不断减小，由可知，压力传感器受到的压强不断变小，由可知，压力传感器受到的压力减小，压力传感器的电阻增大，电路中的总电阻增大。
A.由可知，电路中的电流减小，即通过显示器的电流减小，故A错误；
B.电路电流I变小，定值电阻阻值不变，由可知，两端的电压减小，故B错误；
C.根据串联电路中总电压等于各分电压之和，两端的电压减小，电源电压不变，所以传感器两端的电压增大，故C错误；
D.电源电压U不变，电路电流I变小，由可知，电路总功率减小，故D正确。
故选D。
7．答案：D
解析：在正确情况下，开关与电灯是串联的，且开关接在电灯与火线之间，故用测电笔测试：一孔氖管发光，一孔氖管不亮；插座与电灯是串联，当台灯开关插头通时，台灯与电灯是串联：开关闭合时，台灯被短路，台灯不发光；开关断开时，台灯与原来的电灯串联，台灯两端电压小于额定电压220V，台灯不能正常发光.故不论开关接通还是断开，台灯都不能正常发光.故选D.
8．答案：ABC
解析：A.图甲，厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加；故A正确；
B.图乙，瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小；故B正确；
C.图丙，试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少；故C正确；
D.图丁，汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，汽缸内气体的内能减少；故D错误。
故选ABC。
9．答案：ACD
解析：A.由图甲知，两个电阻串联在路中，电压表测量变阻器两端的电压，电流表测量电路中的电流，当变阻器接入电路的阻值为0，两端的电压最大为电源电压为6V，故A正确；
B.电源电压不变，据知，当电路中的电流最大时，电路中的总功率最大，此时电路的电流最大，由图乙知，电路中的最大电流为0.6A，故B错误；
C.由图乙知，电路中的最小电流为0.1A，此时变阻器接入电路的阻值最大，两端的电压为5V，根据欧姆定律得，故C正确；
D.当电路中的电流最小为0.1A时，据知，电路中的总功率最小，此时的电功率，故D正确。
故选ACD。
10．答案：ABD
解析：A.由图甲知，两个电阻串联在电路中，电压表测量滑动变阻器两端的电压，电流表测量电路听中的电流。图乙中，当变阻器接入电路的阻值分别为10Ω和20Ω时，其功率分别为0.9W和0.8W，电路中的电流分别为，
据欧姆定律有
，
解得，电源电压，定值电阻。故A正确；
B.由图示知，变阻器的最大阻值为20Ω，接入最大阻值时，据串联电路的分压特点知，变阻器两端的电压最大，电压表的示数最大为
故B正确；
C.变阻器接入电路的阻值为0时，电路中的总电阻最小，电路中的电流最大，电流表的示数最大为
故C错误；
D.变阻器接入电路的阻值最大时，电路中的电流最小为0.2A，所以电流表示数变化量
故D正确。
故选ABD。
11．答案：热传递；比热容
解析：泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能.
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低.
点睛：水的比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等.
12．答案：热值；内能
解析：液态氢的热值较大，与其它燃料比较，完全燃烧相同质量时，液态氢放出的热量较多。
火箭在上升过程中将燃料燃烧具有的内能转化为机械能。
13．答案：12.5；4
解析：由图像可知，当小灯泡电压为2.5V时，电流为0.2A，则灯丝的电阻为
若将小灯泡与的定值电阻串联接入电源电压为4.5V的电路，根据图像，当灯泡的电流为0.2A时，灯泡两端的电压为2.5V，而电阻R两端的电压为
此时两者的总电压为
恰好等于电源电压，符合题中要求，则电路中电流为，通电10s，电阻R消耗的电能为
14．答案：1∶3；3∶1
解析：两个电阻甲和乙，电阻值分别为10Ω、30Ω，将它们串联接入电路中，通过的电流是相同的，根据可知，其电压之比等于电阻之比，即甲乙两电阻两端的电压之比为
将它们并联接入电路中，其两端的电压是相等的，根据可知，其电流与电阻成反比，即电流之比等于电阻之比的倒数，即通过甲乙两电阻的电流之比为
15．答案：变暗；变小
解析：由电路图知，开关S、都闭合时，变阻器和灯泡串联在电路中，电压表测灯泡两端的电压，滑片P向左移动时，变阻器接入电路的阻值变大，电路中的总阻值变大，电源电压不变，据欧姆定律知，电路中的电流变小，灯泡的亮度变暗。
开关S闭合，断开，电阻和灯泡串联在电路中，电压表并联在灯泡及电阻的右端，滑片向右移动时，电压表并联电阻右端的阻值变小，灯泡的阻值不变，则电压表并联部分的总阻值变小，据串联电路的分压特点知，此部分电压变小，电压表示数变小。
16．答案：（1）光；节能；寿命；（2）LED灯有单向导电性
解析：（1）由题意知，半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一部分是N型半导体，在它里面主要是电子.这两种半导体连接起来的时候，它们之间就形成一个P−N结，当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光的形式发出能量，这就是LED灯发光的原理。
由题意可知，白光LED的能耗为白炽灯的，为节能灯的，LED灯正常情况下的使用寿命可达到数个万小时，所以LED灯的优势是节能，寿命长。
（2）由题意可知，互换电源的正负极后，LED灯不发光，即LED灯只允许特定方向的电流通过，电流方向改变后，LED灯不发光，所以可以得出结论LED灯有单向导电性。
17．答案：
解析：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，这样在断开开关能切断火线；三孔插座的接法：上孔接地线、左孔接零线，如下图所示：
。
18．答案：
解析：由题意可知，只要小明同意，父母两人有一人同意即可旅游。小明用的开关控制整个电路在，故父母亲的开关并联连接后在与小明用的开关和灯泡一次接入，电路图如图所示。
19．答案：（1）；（2）B；灯泡断路；（3）0.625；增大；灯丝的电阻随温度的升高而增大；（4）电阻；20
解析：（1）将变阻器的最大电阻连入电路中，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，由欧姆定律可得，灯的额定电流约为
电流表选择小量程与变阻器串联，电压表与灯并联，如下所示
（2）闭合开关前，为了保护电路，滑片P应移到阻值最大处，即B端。
闭合开关，移动滑片发现小灯泡不发光，说明电路某处可能出现断路或者小灯泡短路；电流表无示数，也说明电路中某处出现断路；而电压表有示数，说明与电压表并联的那部分电路可能出现断路，则电路中发生的故障是灯泡断路。
（3）根据记录的数据画出了如图乙所示的小灯泡电流随电压变化的关系图像知，灯的额定电压下的电流为0.25A，小灯泡的额定功率为
由图乙和的变形式可知，图像越来越平缓，随着电流的增大，的比值变小，R变大，即小灯泡灯丝电阻随电流的增大而增大，由于通过灯泡的电流变大，灯泡的电功率变大，温度升高，电阻变大，所以原因是灯丝的电阻随温度的升高而增大。
（4）小明又将甲图中的小灯泡换成定值电阻，并使电压表的示数始终保持2V不变，即控制定值电阻的两端电压不变，改变的是电阻的阻值和通过电阻的电流，因此探究的是电流与电阻的关系。
探究电流与电阻的关系，要控制电阻的电压不变，使电压表的示数始终保持2V不变，根据串联电路电压的规律，变阻器分得的电压为
定值电阻的电压为变阻器电压的倍，变阻器的最大电阻为40Ω，根据分压原理，故为了能够完成实验，他更换的定值电阻的阻值不能大于
20．答案：（1）质量；加热的时间；（2）甲；（3）甲
解析：（1）探究物质吸热能力实验中，根据控制变量法可知，本实验中应量取质量相等的甲、乙两种液体。
根据转换法可知，用相同的电加热器加热，液体吸收热量，可通过加热的时间来反映物质吸热的多少。
（2）分析实验数据，甲、乙两种液体质量相等，当甲升高12℃，乙升高24℃时，加热时间都为3min，则两种液体吸收的热量相同。质量相等的不同物质吸收相同的热量，温度变化小的吸热能力强，所以甲物质的吸热能力强。
（3）因为甲的比热容大，吸热能力强，根据可得，质量相同的甲与乙相比较，升高相同的温度，甲吸收的热量更多，因此若要选择一种液体作为汽车的冷却液，应选择甲液体。
21．答案：（1）见解析；（2）0~3；0~0.6；（3）断开；右；（4）1、2、3；B；（5）反比
解析：（1）由于滑片向右移动时电阻变大，根据滑动变阻器采取“一上一下”的连接原则，实物连接如下图所示
（2）电源为2节干电池，1节干电池的电压为1.5V，所以电源电压为3V，实验时电压表应选用的量程为0~3V的量程。
电流的最大电流为
故电流表选择0~0.6A的量程。
（3）为了保护电路，连接电路过程中开关应始终断开。
为了保护电路，闭合开关前，变阻器接入电路的电阻应最大，即滑动变阻器的滑片应置于最右端。
（4）该小组的同学的猜想是加在电阻两端的电压与通过的电流的关系；所以根据控制变量法可知，应保持导体电阻不变时，所以符合条件测量的数据是实验序号“1、2、3”（或“4、5、6”或“7、8、9”）；且数据表明：电流随电压的增大而增大，且增大的倍数相同，所以可以验证猜想B是正确的。
（5）归纳表中实验序号为1、4、7（或2、5、8，或3、6、9）的数据可得：当电压一定时，电流随电阻的增大而减小，且增大的倍数互为倒数，即电流与电阻成反比的关系。
22．答案：（1）电流表示数；（2）没保持两电线接入电路的长度相同
解析：（1）实验中，接入电路的导线电阻不变，通过电路的电流也不同，则电流表的示数不同，所以可通过电流表示数的大小反映导体电阻的大小。
（2）要探究导体电阻大小与材料的关系，应将材料不同，长度和横截面积相同的导体接入电路中，而AC与DE的材料不同，长度也不同，不能完成探究。
23．答案：（1）6V；（2）15Ω；（3）252J
解析：由电路图可知，两电阻并联，电流表测的是通过电阻的电流，电流表A测的是干路电流。
（1）根据欧姆定律可得，电阻的两端电压为
根据并联电路的电压特点可知，电源电压为
（2）根据并联电路的电压特点可知，电阻的两端电压等于电源电压；根据并联电路的电流特点可得，通过电阻的电流为
根据欧姆定律可得，电阻的阻值为
（3）通电1min，电阻和消耗的总电能为
24．答案：（1）；（2）；（3）84%
解析：（1）1个标准大气压下水的沸点为100℃，则这壶水吸收的热量为
（2）根据可得，此电热水壶正常工作10min消耗的电能为
（3）此电热水壶的热效率为
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
实验序号
1
5
1.0
0.20
2
2.0
0.40
3
3.0
0.60
4
10
1.0
0.10
5
2.0
0.20
6
3.0
0.30
7
20
1.0
0.05
8
2.0
0.10
9
3.0
0.15
自动电热水壶
型号
WLD100F
电源
220V 50Hz
额定功率
1000W
容量
2L
