1.关于温度、内能和热量，下列说法正确的是( )
A. 温度高的物体具有的内能一定大
B. 物体的内能增加，一定是从外界吸收了热量
C. 温度越高的物体，含有的热量越多
D. 内能少的物体也可能将能量传递给内能多的物体
2.2023年9月21日下午，“天宫课堂”第四课正式开讲，神舟十六号航天员景海鹏、朱杨柱、桂海潮在轨面向全国青少年进行太空科普授课。如图是航天员桂海潮在太空用水球“打乒乓”的视频截图，水能形成一个球而不会散开，其原理是( )
A. 组成物质的分子在做永不停息地无规则运动
B. 分子间具有斥力
C. 分子间同时存在引力和斥力
D. 分子间具有引力
3.图甲是某款手持式电子测温仪，它工作的原理如图乙所示。电源电压保持不变，R是热敏电阻，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量物体温度时显示仪的示数会随被测物体温度的降低而变小，则下列分析错误的是( )
A. 图乙中的显示仪是由电压表改装成的
B. 热敏电阻R的阻值随着温度的升高而增大
C. 将R0换成阻值更大的电阻，测相同温度时，显示仪的示数将变小
D. 被测物体温越低，定值电阻R0两端的电压越小

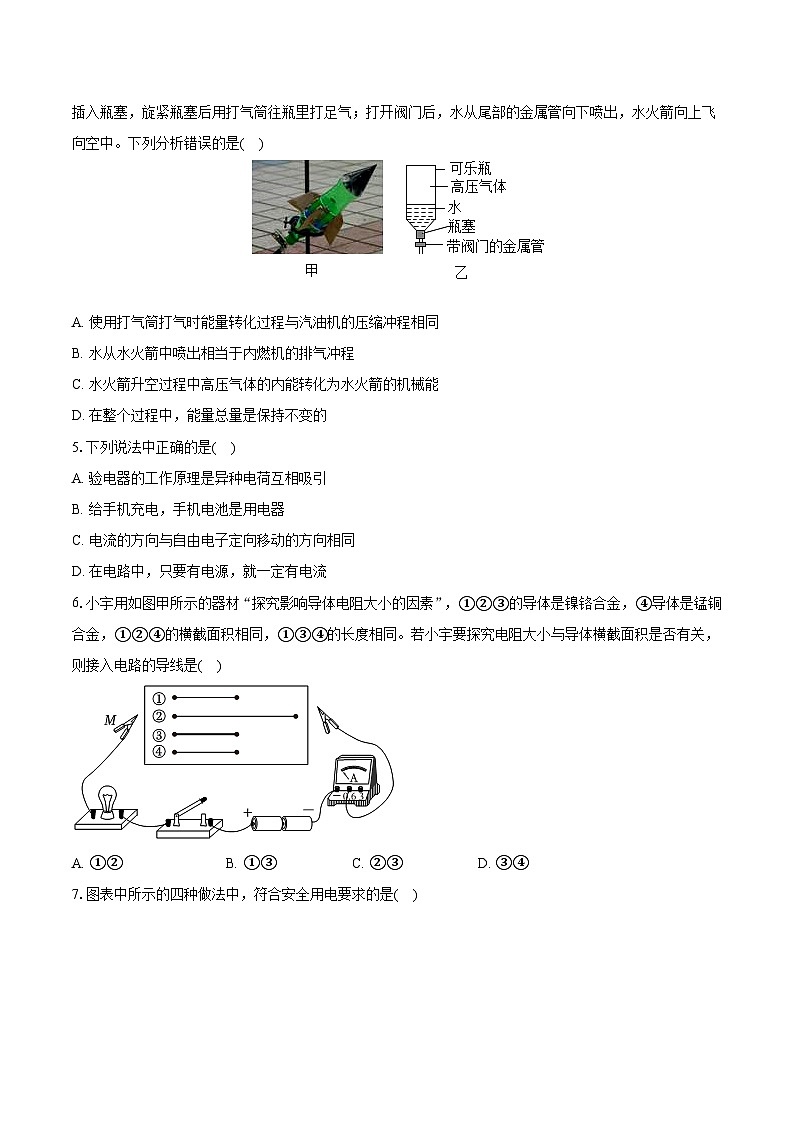

4.2023年10月15日，郑州市举行了第一届青少年科技运动会。运动会设有水火箭比高等比赛项目。图甲是小明用可乐瓶制作的水火箭，图乙是水火箭的示意图。小明先在瓶里装适量水，然后将带有阀门的金属管插入瓶塞，旋紧瓶塞后用打气筒往瓶里打足气；打开阀门后，水从尾部的金属管向下喷出，水火箭向上飞向空中。下列分析错误的是( )
A. 使用打气筒打气时能量转化过程与汽油机的压缩冲程相同
B. 水从水火箭中喷出相当于内燃机的排气冲程
C. 水火箭升空过程中高压气体的内能转化为水火箭的机械能
D. 在整个过程中，能量总量是保持不变的
5.下列说法中正确的是( )
A. 验电器的工作原理是异种电荷互相吸引
B. 给手机充电，手机电池是用电器
C. 电流的方向与自由电子定向移动的方向相同
D. 在电路中，只要有电源，就一定有电流
6.小宇用如图甲所示的器材“探究影响导体电阻大小的因素”，①②③的导体是镍铬合金，④导体是锰铜合金，①②④的横截面积相同，①③④的长度相同。若小宇要探究电阻大小与导体横截面积是否有关，则接入电路的导线是( )
A. ①②B. ①③C. ②③D. ③④

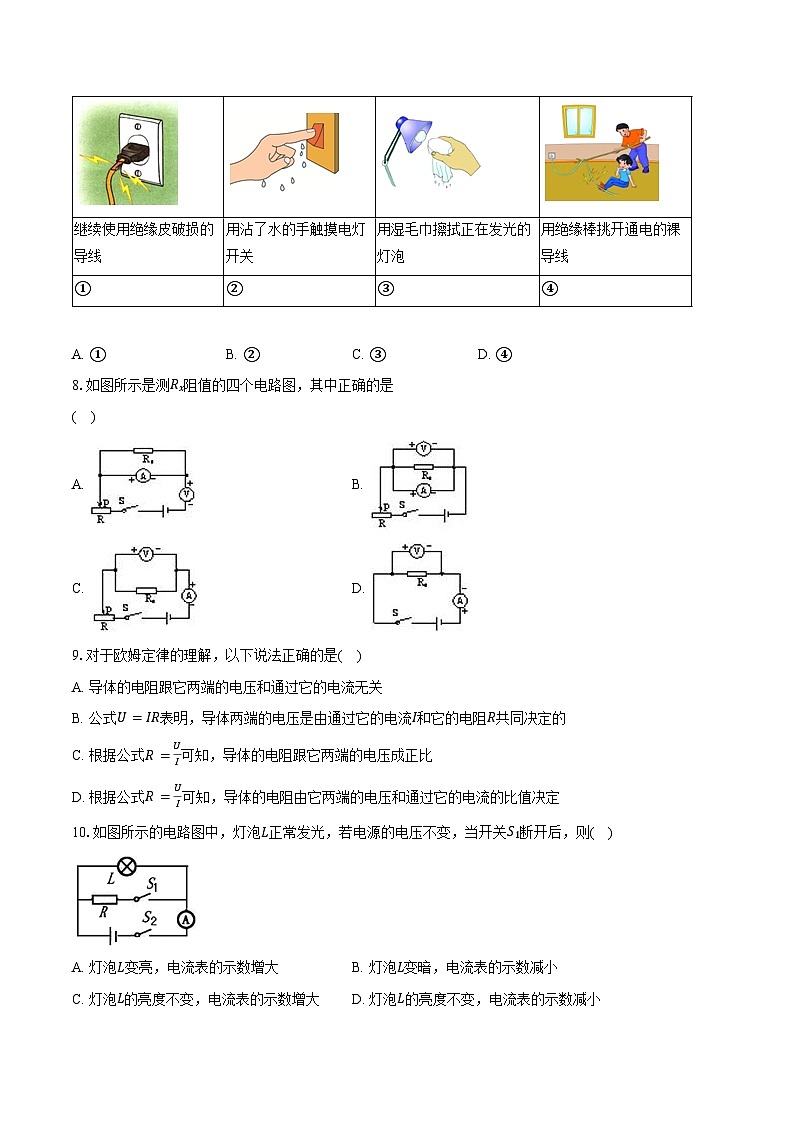

7.图表中所示的四种做法中，符合安全用电要求的是( )
A. ①B. ②C. ③D. ④
8.如图所示是测Rx阻值的四个电路图，其中正确的是
( )
A. B.
C. D.
9.对于欧姆定律的理解，以下说法正确的是( )
A. 导体的电阻跟它两端的电压和通过它的电流无关
B. 公式U=IR表明，导体两端的电压是由通过它的电流I和它的电阻R共同决定的
C. 根据公式R=UI可知，导体的电阻跟它两端的电压成正比
D. 根据公式R=UI可知，导体的电阻由它两端的电压和通过它的电流的比值决定
10.如图所示的电路图中，灯泡L正常发光，若电源的电压不变，当开关S1断开后，则( )
A. 灯泡L变亮，电流表的示数增大B. 灯泡L变暗，电流表的示数减小
C. 灯泡L的亮度不变，电流表的示数增大D. 灯泡L的亮度不变，电流表的示数减小
11.有两个电路元件甲和乙，通过元件的电流与其两端电压的关系如图所示，下列说法不正确的是( )
A. 甲是定值电阻，通过导体的电流与导体两端的电压成正比
B. 乙元件电压与电流的比是不变的
C. 甲、乙并联，当电源电压为2V时，电路总功率为0.6W
D. 甲、乙串联，当电路中的电流为0.2A时，电路总电阻30Ω
12.如图，这是一款“智能照明灯”的电路，其控制电路中，电源电压恒定，R1为可变电阻，R2为光敏电阻，其阻值随光照强度而变化。当电流到达某一值时，会将衔铁吸下。灯L天黑时自动发光，天亮时自动熄灭。关于该灯，下列说法正确的是( )
A. 通电螺线管的工作原理是电磁感应B. R2的阻值应随光照强度的增大而增大
C. 若将R1调小，灯泡工作时间会变短D. 当光照强度增大时，R1消耗的功率变小
二、填空题：本大题共7小题，共14分。
13.现在生活中使用的插座都设置有“保护门”，如图所示，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部______(选填“断路”或“短路”)；插入插座的各用电器构成______电路。
14.社会的进步离不开物理学家的杰出贡献。为了纪念这些伟大的物理学家，人们常用他们的名字作为计量单位。在国际单位制中，电流的单位是______，热量的单位是______。(两空均填写中文名称)
15.在玻璃、硅、铁、水银中，属于绝缘材料的是______，在输电导线、发电机线圈、电炉丝中，不能用超导材料制作的是______．
16.如图是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，若将它们并联接在电压为2V的电源两端，电路中的总电流为______A.若将它们串联后重新接在某电路，电路中电流为0.15A，则电源电压为______V。
17.如图，小明用重垂线检查墙壁上的画是否挂正，这是利用了重力的方向始终是______的，重力的施力物体是______，家里的电风扇的扇叶容易沾上灰尘，这是因为扇叶在转动过程中，通过摩擦带上了电荷，从而具有______的性质，所以出现上述现象。
18.小宇同学到高明区的明城镇参观，发现古老的文昌塔内仍然使用白炽灯照明。他看到用久的白炽灯变暗，变暗的主要原因是灯丝的电阻______ (选填“变大”、“变小”或“不变”)，灯泡两端的实际电压______，导致灯泡的______变小。
19.小红家买了一台电烤箱，有高、中、低三个档位的发热功率。如图是其内部简化电路图，开关S1可分别与触点a、b接触。已知：R1=121Ω，R2=242Ω，电源电压保持不变。电烤箱电烤箱在中档位工作5min，电热丝产生的热量是______J：电烤箱的最小功率是______W.(保留一位小数)
三、作图题：本大题共3小题，共3分。
20.按要求把如图所示的实物连成电路，并在虚线框内画出相应的电路图，要求：
(1)用电流表测灯泡中的电流；
(2)用电压表测灯泡两端的电压；
(3)用滑动变阻器改变灯泡中的电流，且当滑片向左移动时，变阻器接入电路中的电阻增大。
21.需要判断电流表的量程：将图中给出的实物连接起来。并画出电路图。要求：L1、L2并联、S控制干路，电流表A1测量干路中的电流，电流表A2测量L2中的电流。已知L1和L2中的电流均为0.4A。
22.请将下列元件的字母标号正确填入图中家庭电路的虚线框内。
A.(电灯)
B.(电灯控制开关)
C.(电能表)
D.(空气开关)
四、实验探究题：本大题共3小题，共22分。
23.小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。
(1)实验中，必须取______(选填“质量”或“体积”)相等的甲、乙两种液体。
(2)实验中，用______(填序号)间接反映液体吸收热量的多少；通过比较______(填序号)来判断吸热能力的强弱。
A.通电时间 B.温度计示数的变化
(3)表格是某次的实验数据，分析可知______(选填“甲”或“乙”)液体的吸热能力较强。
24.物理实验室为你提供了下列器材：电源电压恒为3V的学生电源，滑动变阻器(标有“20Ω 2A”字样)，电压表(量程分别为3V、15V)，电流表(量程分别为0.6A、3A)阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，开关，以及导线若干。
(1)请你用笔画线代替导线，把图甲所示“测量导体的电阻”的实验电路补充完整。
(2)闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是______(写出一种)；排除故障后，闭合开关，调节滑动变阻器的滑片P，测出了三组电压表、电流表的示数。其中第2次实验时电流表的示数如图乙所示，此时电路中的电流为______A。
(3)被测电阻的阻值是______Ω。
(4)如果要探究“电流与电阻的关系”，在上面实验操作过程中应作出调整和变化的是：______。
25.如图1所示是测量待测电阻Rx的阻值时所用的实验器材，其中变阻器最大阻值为10Ω，允许通过的电流为2A；设实验中蓄电池组电压为6v且保持不变；Rx约为4Ω．
①请在虚线框内画出你所设计的实验电路图2，并用笔画线代替导线连接实物图1。
②简要写出实验步骤。(步骤中要明确写出实验中要测量的物理量)
③写出计算待测电阻Rx的表达式。
五、计算题：本大题共3小题，共13分。
26.小明的爸爸新买了一辆小汽车，如图所示，已知此汽车质量为1.6×103kg，每个轮子与地面的接触面积为0.02m2，小明坐着这辆汽车匀速行驶2h，消耗汽油9kg，已知此时发动机的功率为23kW.(汽油的热值为4.6×107J/kg，g取10N/kg)
(1)汽车静止时对地面的压强多大？
(2)此汽车发动机的效率是多少？
(3)观察小汽车的外型，判断小汽车在水平路面高速行驶和静止时，对地面压力哪一个大？为什么？
27.空气质量指数是环境监测的重要指标，如表的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量检测仪，用电压表显示空气质量指数，工作原理电路图如图所示。已知电源电压为18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R=6A×103Ω，求：
(1)电压表示数为10V时，通过气敏电阻R的电流。
(2)通过计算，判断电压表示数为10V时对应的空气质量等级。
(3)更换定值电阻R0可改变检测仪的测量范围，若要使电压表示数为15V时对应的空气质量指数A=400，则更换后的定值电阻R0'的阻值应为多大？
28.如图所示是科技小组设计的测温报警器，电源电压恒为12V，R0为定值电阻，阻值为100Ω，当通过报警器(电阻不计)的电流≥20mA时就会报警。环境温度t在0℃～50℃范围，热敏电阻RT随温度t变化的关系是RT=600Ω-(10Ω/℃)⋅t。请计算：
(1)将开关S拨到c端，滑动变阻器R的滑片P从b端向a端移动，直至报警器报警时停止移动，此时滑动变阻器R接入电路中的电阻值为多少？
(2)保持滑片P不动，当开关S拨到d端时，若环境温度为30℃，则电流表的示数为多少？
答案和解析
1.【答案】D
【解析】解：A、内能与物体的质量、温度、状态等因素有关，所以温度高的物体内能不一定大，故A错误；
B、改变内能的方式有：做功和热传递，物体内能增加，可能是外界对物体做了功，也可能是物体从外界吸收了热量，故B错误；
C、热量是过程量，不能说所含热量多少，故C错误；
D、热传递过程中，内能由温度高的物体向温度低的物体传递，但内能小的物体温度可能比内能大的物体温度高，因此热量也可能由内能小的物体传给内能大的物体，故D正确。
故选：D。
(1)内能与物体的质量、温度、状态等因素有关；
(2)改变内能的方式有：做功和热传递；
(3)热量是热传递过程中转移能量的多少，是过程量；
(4)热传递的条件：两个物体间存在温度差；内能从温度高的物体向温度低的物体传递。
本题考查了物体内能大小因素的理解，内能、温度与热量三者之间的关系以及热传递的条件，难度不大。
2.【答案】D
【解析】解：水能形成一个球而不会散开，是因为分子间存在相互作用的引力，故D正确。
故选：D。
分子动理论的内容：物质是由大量分子或组成的，分子在永不停息地做无规则运动，分子间存在着相互的引力和斥力，分子之间存在间隙。
本题考查了分子间动理论的相关知识，属于基础知识的考查。
3.【答案】D
【解析】解：由电路图知两电阻串联，显示仪与R并联；
A、由电路图可知，显示仪与R并联，则显示仪是由电压表改装成的，故A正确；
B、由题意可知，人的体温越高，电压表的示数越大，由串联电路的分压特点可知，R的阻值变大，则热敏电阻R的阻值随着温度的升高而增大，故B正确；
C、测相同温度时，R的阻值不变，将R0更换为阻值更大的电阻后，电路的总电阻变大，由I=UR可知，电路中的电流变小，由U=IR可知，R两端的电压变小，即显示仪示数变小，故C正确；
D、被测物体温度越低时，R的阻值越小，总电阻越小，根据欧姆定律可知，电路中的电流越大，根据U=IR可知，定值电阻R0两端的电压越大，故D错误。
故选：D。
由电路图知两电阻串联，显示仪与R并联；
(1)根据电压表与被测电路元件并联、电流表与被测电路元件串联判断显示仪的类型；
(2)根据题意得出人的体温越高时电压表的示数变化，根据串联电路的分压特点可知R的阻值变化，从而得出热敏电阻R的阻值与温度的关系；
(3)测相同温度时，R的阻值不变，根据R0的阻值变化可知电路中总电阻的变化，根据欧姆定律得出电路中电流的变化和R两端的电压变化，从而得出显示仪示数的变化；
(4)根据人的体温越低时R的阻值变化和总电阻的变化，根据欧姆定律分析R0两端电压的变化。
本题考查了电表的正确使用和串联电路特点、欧姆定律的应用，从题干和图片中获取有用的信息是关键。
4.【答案】B
【解析】解：A、向打气筒内打气的过程是机械能转化为内能，汽油机的压缩冲程中机械能转化为内能；能量转化方式是相同的，故A正确；
B、水从水火箭中喷出，是里面的气体对外做功，相当于内燃机的做功冲程，故B错误；
C、水火箭升空过程中高压气体的内能转化为水火箭的机械能，故C正确；
D、根据能量守恒定律可知，在整个过程中，能量总量是保持不变的，故D正确。
故选：B。
(1)汽油机的压缩冲程中，机械能转化为内能；
(2)内燃机的做功冲程将内能转化为机械能；
(3)做功可以改变物体的内能，物体对外做功，内能减少，外界对物体做功，内能增加；
(3)在能量的转化和转移的过程中，能量的总量保持不变。
本题考查了内燃机的工作过程、能量的转化、能量守恒定律，属于基础题。
5.【答案】B
【解析】解：A、验电器的工作原理是同种电荷相互排斥，故A错误；
B、在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，相当于用电器，故B正确；
C、物理中规定，正电荷定向移动的方向为电流的方向，自由电子带负电，自由电子定向移动的方向与电流的方向相反，故C错误；
D、电路中有持续的电流的条件：有电源提供电压、电路必须闭合，故D错误。
故选：B。
(1)同种电荷相互排斥，异种电荷相互吸引；
(2)用电器是消耗电能的装置，电源是提供电能的装置；
(3)负电荷定向移动的方向与电流的方向相反；
(4)电压是使电路中的自由电荷定向移动形成电流的原因，要想有持续的电流，电路必须闭合。
本题考查了产生电流的条件、电流的方向、电路的构成、验电器原理等，属于基础题目。
6.【答案】B
【解析】解：探究电阻大小跟导体横截面积的关系时，应控制导线的长度相同，材料也相同，横截面积不同，应该选择导线①③分别接入电路中，故B正确，ACD错误。
故选：B。
影响电阻大小的因素是材料、长度、横截面积和温度，用控制变量法分析解答即可。
物理学中对于多因素的问题，常常采用控制因素的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法，一定要掌握控制变量法。
7.【答案】D
【解析】解：A、继续使用绝缘皮破损的导线，容易发生触电事故，故A不符合安全用电要求；
B、生活用水是导体，用沾了水的手触摸电灯开关，容易发生触电事故，故B不符合安全用电要求；
C、生活用水是导体，用湿毛巾擦拭正在发光的灯泡，容易发生触电事故，故C不符合安全用电要求；
D、发生触电事故时，如果无法迅速找到电源开关，可以用绝缘棒挑开通电的裸导线，故D符合安全用电要求。
故选：D。
(1)使用绝缘皮破损的导线容易发生触电事故；
(2)(3)生活用水是导体，据此判断；
(4)发生触电事故时，应先切断电源再施救，或用绝缘棒挑开通电的裸导线。
本题主要考查了生活中有关安全用电的知识，为基础题。
8.【答案】C
【解析】解：A、由电路图可知，电阻R和电阻Rx串联，但电流表与Rx并联，电压表串联使用，不符合电表的正确使用规则；所以该电路图不正确；
B、由电路图可知，电阻R和电阻Rx串联，但电流表与Rx并联，不能测量通过Rx的电流；所以该电路图不正确；
C、由电路图可知，但电流表与Rx串联，电压表与Rx并联使用，能分别测出Rx两端的电压和通过Rx的电流；所以该电路图正确；
D、由电路图可知，没有使用滑动变阻器，不能起到保护电路和改变Rx的电压，且电流表的正负接线柱接反了；所以该电路图不正确；
故选C．
9.【答案】A
【解析】解：ADC、电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式R=UI只是计算电阻的一种方法，故A正确、CD错误；
B、导体两端的电压U的大小是由电源决定的，与电流和电阻的大小无关，故B错误。
故选：A。
(1)根据欧姆定律的内容可知，通过电阻的电流强度跟它两端的电压成正比，跟它的电阻成反比，电阻的大小是由导体本身决定的，与电压的大小无关；
(2)导体两端的电压U的大小是由电源决定的。
本题考查了学生对欧姆定律的理解和影响电阻大小因素的掌握，要注意导体的电阻与两端的电压和通过的电流无关，公式R=UI只是计算电阻的一种方法。
10.【答案】D
【解析】解：由图可知：灯泡与电阻的连接方式为并联，电流表测的是干路电流，
当开关S1断开时，电阻所在的支路断开了，但这并不会影响到灯泡所在的支路，因为在并联电路中，各用电器是可以独立工作，互不影响的，所以灯泡两端的电压保持不变，仍等于电源电压(在并联电路中，各支路两端的电压都相等且等于电源电压)，通过灯泡的电流也不变，所以灯泡消耗的电功率就不变，则灯泡的亮度不会发生变化；
由于开关S1断开时，电阻所在的支路断开了，则整个电路中就只剩下了一条支路电流，根据并联电路电流规律可知，干路电流会减小，所以流过电流表的示数会减小。
故选：D。
解答本题要先分析电路的连接方式：灯泡与电阻并联，开关S1与电阻串联控制电阻的通断，电流表接在干路上测干路电流；
然后再根据灯泡亮度和实际功率的关系以及并联电路的电流规律来解答本题：灯泡的亮度是由灯泡的实际功率决定，而实际功率又是由实际电压决定；并联电路干路上的总电流等于各支路电流之和。
本题考查了学生对灯泡亮度与电功率关系的理解、对并联电路电流规律的了解以及对并联电路特点认识的掌握，是一道基础题，也是一道好题。解答电学题一定要注意：解题的关键第一步是要先分析电路的结构，然后再根据相应电路的知识、规律去分析、计算、解答。
11.【答案】B
【解析】解：A、从图中可知，通过甲元件的电流与其两端电压的关系图为过原点的倾斜直线，故甲是定值电阻，通过导体的电流与导体两端的电压成正比，故A正确；
B、从图中可知，通过乙元件的电流与其两端电压的关系图为过曲线，乙元件电压与电流的比是变化的，故B错误；
C、甲、乙并联，当电源电压为2V时，根据并联电路的电压特点可知甲、乙两端的电压均为2V，从图中可知通过甲、乙的电流分别为0.1A、0.2A，根据并联电路的电流特点可知干路电流I=I1+I2=0.1A+0.2A=0.3A，根据P=UI可知电路总功率P=UI=2V×0.3A=0.6W，故C正确；
D、甲、乙串联，当电路中的电流为0.2A时，通过甲、乙的电流均为0.2A，从图中可知甲、乙两端的电压分别为4V、2V，根据串联电路的电压特点可知总电压U'=U1+U2=4V+2V=6V，根据欧姆定律可知电路总电阻R=U'I'=6V0.2A=30Ω，故D正确。
故选：B。
A、从图中可知，通过甲元件的电流与其两端电压的关系图为过原点的倾斜直线，故甲是定值电阻，通过导体的电流与导体两端的电压成正比；
B、从图中可知，通过乙元件的电流与其两端电压的关系图为过曲线，乙元件电压与电流的比是变化的；
C、甲、乙并联，当电源电压为2V时，根据并联电路的电压特点可知甲、乙两端的电压均为2V，从图中可知通过甲、乙的电流，根据并联电路的电流特点可知干路电流，根据P=UI可知电路总功率；
D、甲、乙串联，当电路中的电流为0.2A时，通过甲、乙的电流均为0.2A，从图中可知甲、乙两端的电压，根据串联电路的电压特点可知总电压，根据欧姆定律可知电路总电阻．
本题考查串并联电路的特点、欧姆定律的应用和电功率的计算等知识，关键是从图中得出有用信息。
12.【答案】C
【解析】解：A、通电螺线管的工作原理是电流的磁效应，故A错误；
B、由题意可知，天亮时，灯L自动熄灭，说明电磁铁磁性增强，将衔铁吸下，即控制电路中电流增大，则R2的阻值是随光照强度的增大而减小的，故B错误；
C、由于控制电路的电源电压不变，衔铁被吸合时的电流不变，由欧姆定律可知衔铁被吸合时控制电路的总电阻不变；若将R1调小，要总电阻不变，则R2的阻值应变大，此时光照强度减小，即灯L在天较暗时才会发光，在天不是很亮时又会自动熄灭，所以会缩短灯L的发光时间，故C正确；
D、当光照强度增大时，R1的阻值减小，总电阻变小，控制电路中的电流变大，R1的电功率P=I2R1变大，故D错误。
故选：C。
(1)奥斯特实验说明：通电导线周围存在磁场，磁场方向和电流方向有关，这一现象叫电流的磁效应；
(2)要使天亮时自动熄灭，电流需增大达到一定数值时，衔铁被吸合，灯L所在电路断开，灯L自动熄灭，进而得出R2的阻值随光照强度的变化而发生怎样的变化；
(3)由于控制电路的电源电压不变，衔铁被吸合时的电流不变，由欧姆定律可知衔铁被吸合时控制电路的总电阻不变；若将R1调小，要总电阻不变，则R2的阻值应变大，据此分析得出灯L的发光时间变化；
(4)根据P=I2R分析电功率的变化。
本题一道以敏感电阻变化引起的动态电路分析，关键要明确电磁继电器的工作原理，熟练应用欧姆定律即可正确解题，有一定难度。
13.【答案】短路 并联
【解析】解：灰尘长期沉积会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患；
插入插座的各用电器构成并联电路。
故答案为：短路；并联。
(1)处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路；
(2)家用电器并联接入电路，工作时互不影响。
本题考查了电路的三种状态、电路的连接方式，属于基础知识。
14.【答案】安培 焦耳
【解析】解：在国际单位制中，电流的单位是安培，符号是A；
热量的单位是焦耳，符号是J。
故答案为：安培；焦耳。
根据对常见物理量及其单位的掌握作答。
此题考查我们对常见物理量及其单位对应关系的掌握情况，属于识记性知识的考查，难度不大。
15.【答案】玻璃；电炉丝
【解析】解：(1)玻璃、硅、铁、水银中，属于绝缘材料的是玻璃；硅属于半导体；铁和水银属于导体；
(2)在输电导线、发电机线圈、电炉丝中，电炉丝依靠导体发热工作；当电阻R=0时，导体将不会发热；故不能用超导材料制作的是电炉丝．
故答案为：玻璃；电炉丝
(1)容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限．
(2)硅属于半导体材料，常用于收音机等电子设备上；
(3)根据焦耳定律Q=I2Rt；当电阻R=0时，导体将不会发热；但是输电线和电动机仍可工作，且工作效率更高．
此题考查了导体与绝缘体的概念以及生活中常见的实例；另外对焦耳定律要有深刻的认识．
16.【答案】0.35 4
【解析】解：(1)小灯泡L和电阻R并联接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，它们两端的电压UL=UR=2V，
由图象可知，通过它们的电流分别为IL=0.25A，IR=0.1A，
因并联电路中干路电流等于各支路电流之和，
所以，电路中的总电流：
I=IL+IR=0.25A+0.1A=0.35A；
(2)小灯泡L和电阻R串联后重新接在某电路，电路中电流为0.15A时，
因串联电路中各处的电流相等，
所以，通过它们的电流IL'=IR'=0.15A，
由图象可知，它们两端的电压分别为UL'=1V，UR'=3V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=UL'+UR'=1V+3V=4V。
故答案为：0.35；4。
(1)小灯泡L和电阻R并联接在电压为2V的电源两端时，它们两端的电压相等，根据图象分别读出通过的电流，根据并联电路的电流特点求出电路中的总电流；
(2)小灯泡L和电阻R串联后重新接在某电路时，通过它们的电流相等，根据图象读出两者两端的电压，根据串联电路的电压特点求出电源的电压。
本题考查了串并联电路的特点的应用，从图象中读出电流和电压的对应值是关键。
17.【答案】竖直向下；地球；吸引轻小物体
【解析】解：如图，小明用重垂线检查墙壁上的画是否挂正，这是利用了重力的方向始终是竖直向下的，一切重力的施力物体都是地球；
扇叶和空气摩擦，扇叶和空气带有异种电荷，扇叶带电后吸引轻小的灰尘，所以灰尘被吸在扇叶上。
故答案为：竖直向下；地球；吸引轻小物体。
(1)重力的方向是竖直向下的，根据重力方向竖直向下，制成重锤检查墙壁是否竖直，检查桌面或窗台是否水平；一切重力的施力物体都是地球；
(2)不同物质组成的物体，相互摩擦带异种的电荷，摩擦带电的物体具有吸引轻小物体的性质。
此题考查了重力的方向、施力物体和摩擦起电的相关知识，是一道综合题。
18.【答案】变大；不变；实际功率
【解析】解：用久了的灯丝与新的灯丝相比，灯丝要变细，即横截面积减小，在材料、长度不变的情况下，横截面积越小，导体的电阻变大，由此可知灯丝的电阻变大，将其接在原来的电源上，灯丝两端的电压不变，灯丝的电阻增大，根据P=U2R可知，灯泡的实际功率变小、灯变暗。
故答案为：变大；不变；实际功率
白炽灯灯泡长期使用后，钨丝因升华变细，根据影响电阻大小的因素判断灯丝电阻的变化，根据P=U2R可知灯泡两端的电压不变时实际功率的变化。
本题考查了影响电阻大小的因素和电功率公式的应用，分析好用久的白炽灯灯丝的变化是解决本题的关键。
19.【答案】1.2×105 133.3
【解析】解：
由图可知，当开关S1接a、S2闭合时，两电阻并联，根据电阻的并联可知此时总电阻最小，由公式P=U2R可知此时总功率最大，因此电烤箱处于高档位；
当开关S1接b、S2断开时，两电阻串联，此时总电阻最大，由公式P=U2R可知此时总功率最小，因此电烤箱处于低档位；
当开关S1接b、S2闭合时，只有R1连入电路，则此时电烤箱处于中档位；
电烤箱在中档位工作5min，电热丝产生的热量为：
Q=W=U2R1t=(220V)2121Ω×5×60s=1.2×105J；
电烤箱的最小功率为：
P最小=U2R1+R2=(220V)2121Ω+242Ω≈133.3W。
故答案为：1.2×105；133.3。
电源电压保持不变，由P=U2R可知电阻越大，功率越小；
利用开关S2的闭合情况以及S1所接触点的情况判断出此时电路的连接方式，分析出电烤箱处于什么档位；
由Q=W=U2Rt计算出电烤箱在中档位工作5min，电热丝产生的热量；
根据P=U2R算出电烤箱的最小功率。
此题的关键是会分析电路的连接方式，再根据电功和功率公式进行计算。
20.【答案】解：(1)用电流表测灯泡中的电流，电流表选用小量程与灯串联；
(2)用电压表测灯泡两端的电压，因电源电压为3V，故电压表选用小量程与灯并联；
(3)用滑动变阻器改变灯泡中的电流，且当滑片向左移动时，变阻器接入电路中的电阻增大，故滑片以右电阻丝连入电路中，如下左所示：
根据实物图画出电路图，如上右所示：
故答案为：实物图如上左所示；电路图如上右所示。
【解析】电流表选用小量程与灯串联；
因电源电压为3V，故电压表选用小量程与灯并联；
当滑片向左移动时，变阻器接入电路中的电阻增大，故滑片以右电阻丝连入电路中；
根据实物图画出电路图。
本题考查根据要求连接实物图和画出电路图，关键是电表和变阻器的连接。
21.【答案】解：L1、L2并联，S控制干路，S接在干路上；因为L1、L2中电流均为0.4A，根据并联电路电流的规律，干路电流为：0.4A+0.4A=0.8A，电流表A1测量干路中电流，故电流表A1测选用大量程接在干路上；电流表A2测量L2中电流，故电流表A2选用小量程与L2串联，如下所示：
；
根据实物图画电路图如下：

【解析】L1、L2并联，S控制干路，S接在干路中，已知L1、L2中电流均为0.4A，根据并联电路电流的规律确定干路电流大小，电流表选用合适的量程与待测电路串联。
此题主要考查了电路图的设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念。在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同。同时注意电流表的使用规则。
22.【答案】解：电能表是测量整个家庭电路消耗电能多少的仪表，一定安装在家庭电路的最前端，并且在总开关(空气开关)的前面。
家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序；因此上面的左边框内是C电能表，右边是D空气开关，
电灯的控制开关和灯泡串联，并且开关与火线相连；故下面左边框内是电灯A，右边是控制开关B；
如图所示：

【解析】对于电灯接线操作的基本要求是：火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头。
电能表是测量家庭电路消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面。
家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序；
掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性。
23.【答案】质量；A；B；甲
【解析】解：(1)由于物体吸收热量的多少与质量有关，所以要探究不同物质的吸热能力，应控制两种液体的质量相等；
(2)两电阻丝串联，相同的电阻丝在相同时间内产生的热量相同，所以实验中可用通电时间来间接反映液体吸收热量的多少，并通过温度计的变化来判断两种液体的吸热能力；
(3)由表格中数据知，甲乙的质量相等，在相同时间内吸收相同的热量，甲的温度变化更小，说明甲的吸热能力更强。
故答案为：(1)质量；(2)A；B；(3)甲。
(1)物体吸收热量的多少与物体的质量有关，根据控制变量法，实验中需控制液体的质量相等；
(2)实验中通过加热时间来反映液体吸收热量的多少，用到转换法；
相同的电阻丝在相同时间内放出相同的热量，实验中可通过液体温度的变化判断物体的吸热能力强弱；
(3)质量相同的不同物质吸收相同的热量，温度变化越小，说明吸热能力越强。
此题考查了我们对于实验数据的分析能力，考查了对比热容这一物理量的理解，我们要能够根据相关的实验数据得出我们需要的知识，并能够将这些知识应用于生活。
24.【答案】Rx短路；0.38；5；保持导体两端电压不变，并换用不同的导体进行实验
【解析】解：(1)电压表与电阻并联，由于电源电压为3V，所以应选择0～3V的量程；滑动变阻器已接了下面一个接线柱，可再接上面任意一个接线柱，如图所示：
(2)电流表无示数，电压表有示数，说明与电压表并联部分发生断路，即定值电阻Rx断路；
由乙图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.38A；
(3)被测电阻R=UI=1V0.20A；
(4)该实验要保持导体两端电压不变，并换用不同的导体进行实验。
故答案为：
(1)见上图；(2)Rx短路； 0.38；(3)5；(4)保持导体两端电压不变，并换用不同的导体进行实验。
(1)电压表与电阻并联，电流表、滑动变阻器与电阻串联，滑动变阻器要根据“一上一下”的原则连入；
(2)根据电流表和电压表有示数进行分析具体原因；根据电流表的量程和分度值读出电流值；
(3)知道电压和电流，根据R=UI求出电阻。
(4)在探究“电流与电阻的关系”实验中保持导体两端电压不变，并换用不同的导体进行实验。
本题考查伏安法测电阻及电流与电压和电阻的关系实验，属于常见的实验题。
25.【答案】解：①伏安法测电阻的实验电路图如图所示：
实验电路图如图所示：
②实验步骤：a、根据电路图连接实物电路图，把滑片置于最右端；
b、闭合开关，读出电流表示数：I1；
c、把滑片移到最左端，读出电流表示数：I2；
③滑片在最右端时：I1=URX+R滑=6VRX+10Ω，
滑片在最左端时：I2=URX=6VRX，
解得：RX=10I1I2-I1；
故答案为：①电路图如图所示；②如上所述；③RX=10I1I2-I1。
【解析】根据实验器材连接实物电路图，然后作出电路图；
根据实验原理与实验步骤分析答题，应用欧姆定律可以求出电阻阻值。
本题考查了连接实物电路图、作电路图、实验步骤、求电阻阻值；掌握实验原理、实验步骤即可正确解题。
26.【答案】解：(1)汽车静止时对路面的压力：
F=G=m0g=1.6×103kg×10N/kg=1.6×104N，
受力面积：
S=4S0=4×0.02m2=0.08m2，
对路面的压强：
p=FS=1.6×104N0.08m2=2×105Pa；
(2)汽车发动机所做的功：
W=Pt=23×103W×2×3600s=1.656×108J，
9kg汽油完全燃烧释放能量：
Q放=mq=4.6×107J/kg×9kg=4.14×108J，
发动机的效率：
η=WQ放×100%=1.656×108J4.14×108J×100%=40%；
(3)小汽车外型是流线型，当汽车高速行驶时，相同时间内，空气经过上方的路程比下方路程长，流速大，根据“流速越大压强越小”原理可知，流过汽车的空气产生向上的压强差，汽车就会受到向上的压力，故汽车高速行驶对地面的压强减小．
答：(1)汽车静止时对地面的压强为2×105Pa；
(2)此汽车发动机的效率是40%；
(3)小汽车在水平路面上静止时对地面压强大；小汽车外型是流线型，当汽车高速行驶时，相同时间内，空气经过上方的路程比下方路程长，流速大，压强小，汽车在压强差下产生向上的升力，汽车对路面的压力减小，小于汽车的重力．
【解析】(1)汽车静止时对地面的压力和自身的重力相等，根据G=mg求出其大小，知道每个轮子与地面的接触面积可求受力面积，利用p=FS求出对地面的压强；
(2)知道汽车发动机的功率和做功时间，根据W=Pt求出发动机做的功；知道消耗的汽油的质量和热值，根据公式Q放=mq求出释放的能量，根据η=WQ放×100%求出发动机的效率；
(3)车子静止在水平面上，车子对路面的压力等于重力，当流线型的车子快速行驶时，产生升力，车子对地面压力减小．
本题考查了重力、压强、牵引力、热值、效率的有关计算，做题时要熟练掌握相关的公式，找出题干中隐含的等量关系，最后代入数值计算；此类结合生活实际的考题近来是比较经常出现的，应引起我们的注意．
27.【答案】解：由电路图可知，R0与R串联，电压表测R0两端的电压。
(1)因串联电路中各处的电流相等，所以，当电压表示数为10V时，电路中的电流：I=U0R0=10V100Ω=0.1A；
(2)因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压：UR=U-U0=18V-10V=8V，
由I=UR可知，此时气敏电阻的阻值：R=URI=8V0.1A=80Ω，
此时的空气质量指数：A=680Ω×103Ω=75，
由50300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
