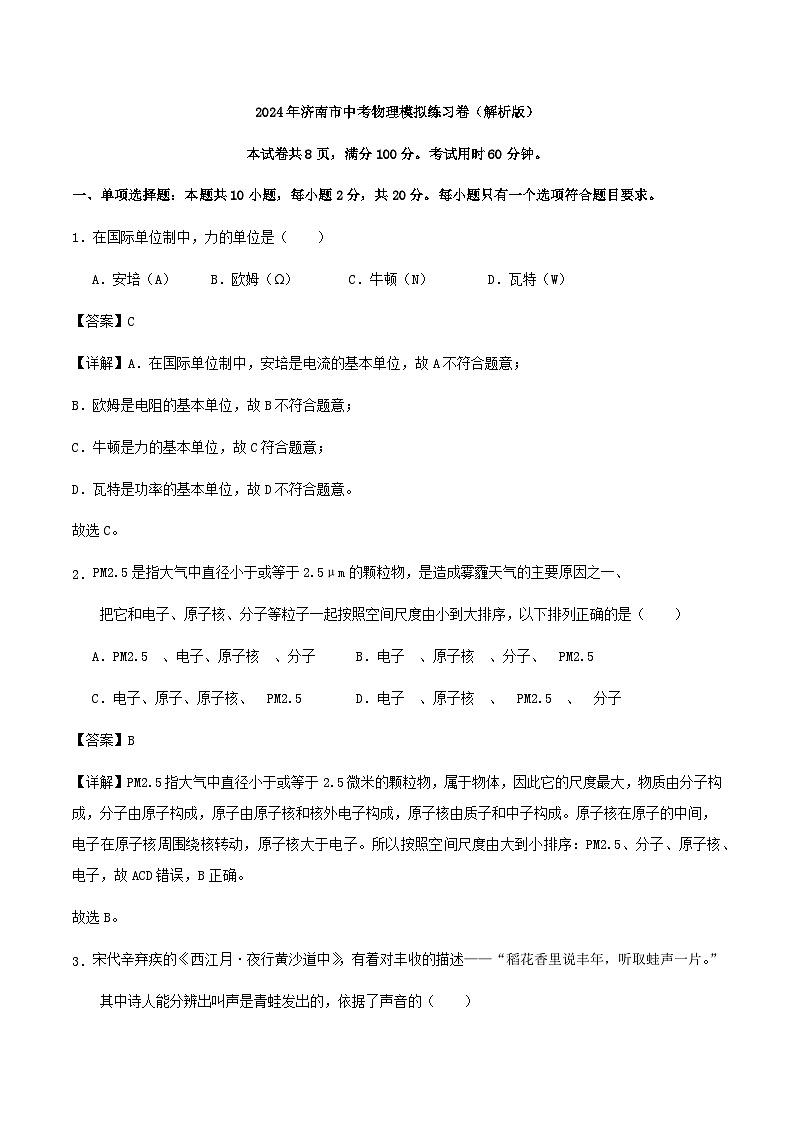

2024年山东省济南市中考物理模拟练习卷

这是一份2024年山东省济南市中考物理模拟练习卷，文件包含2024年济南市中考物理模拟练习卷解析版docx、2024年济南市中考物理模拟练习卷docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
一、单项选择题：本题共10小题，每小题2分，共20分。每小题只有一个选项符合题目要求。
1．在国际单位制中，力的单位是（ ）
A．安培（A）B．欧姆（Ω）C．牛顿（N）D．瓦特（W）
【答案】C
【详解】A．在国际单位制中，安培是电流的基本单位，故A不符合题意；
B．欧姆是电阻的基本单位，故B不符合题意；
C．牛顿是力的基本单位，故C符合题意；
D．瓦特是功率的基本单位，故D不符合题意。
故选C。
PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是造成雾霾天气的主要原因之一、
把它和电子、原子核、分子等粒子一起按照空间尺度由小到大排序，以下排列正确的是（ ）
A．PM2.5 、电子、原子核 、分子 B．电子 、原子核 、分子、 PM2.5
C．电子、原子、原子核、 PM2.5 D．电子 、原子核 、 PM2.5 、 分子
【答案】B
【详解】PM2.5指大气中直径小于或等于2.5微米的颗粒物，属于物体，因此它的尺度最大，物质由分子构成，分子由原子构成，原子由原子核和核外电子构成，原子核由质子和中子构成。原子核在原子的中间，电子在原子核周围绕核转动，原子核大于电子。所以按照空间尺度由大到小排序：PM2.5、分子、原子核、电子，故ACD错误，B正确。
故选B。
宋代辛弃疾的《西江月·夜行黄沙道中》，有着对丰收的描述——“稻花香里说丰年，听取蛙声一片。”
其中诗人能分辨出叫声是青蛙发出的，依据了声音的（ ）

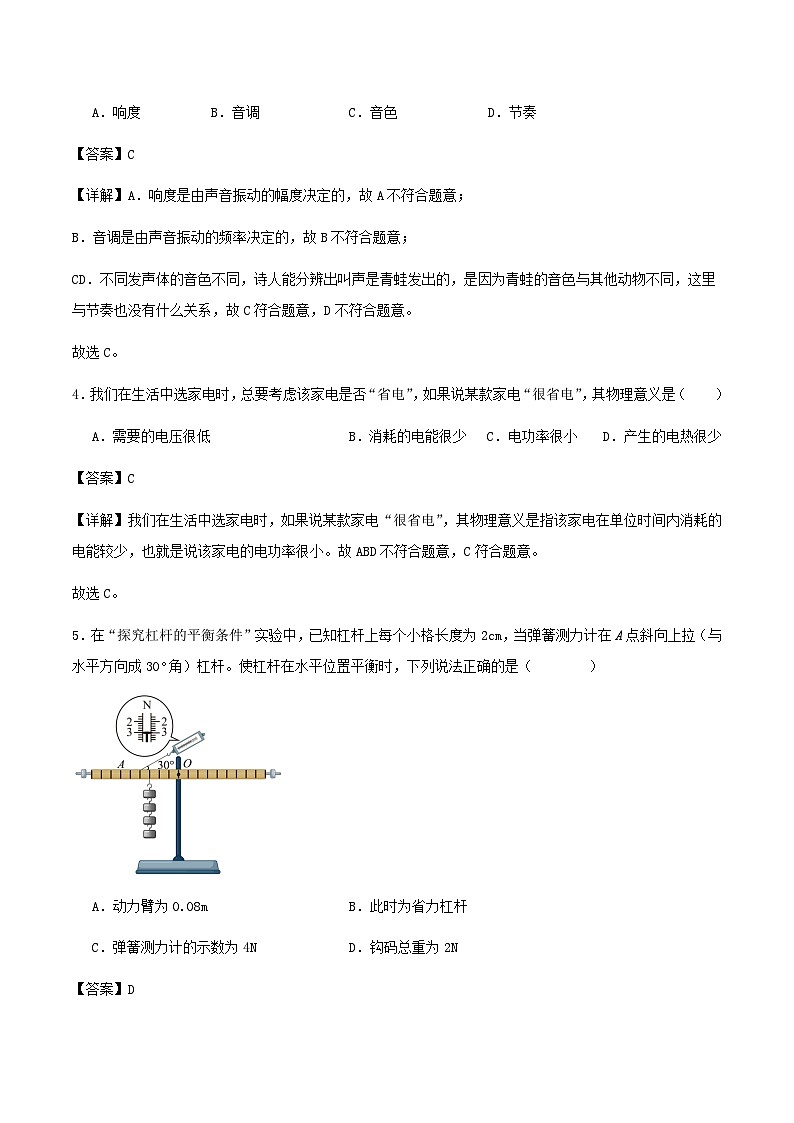

A．响度B．音调C．音色D．节奏
【答案】C
【详解】A．响度是由声音振动的幅度决定的，故A不符合题意；
B．音调是由声音振动的频率决定的，故B不符合题意；
CD．不同发声体的音色不同，诗人能分辨出叫声是青蛙发出的，是因为青蛙的音色与其他动物不同，这里与节奏也没有什么关系，故C符合题意，D不符合题意。
故选C。
4．我们在生活中选家电时，总要考虑该家电是否“省电”，如果说某款家电“很省电”，其物理意义是（ ）
A．需要的电压很低B．消耗的电能很少C．电功率很小D．产生的电热很少
【答案】C
【详解】我们在生活中选家电时，如果说某款家电“很省电”，其物理意义是指该家电在单位时间内消耗的电能较少，也就是说该家电的电功率很小。故ABD不符合题意，C符合题意。
故选C。
5．在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2cm，当弹簧测力计在A点斜向上拉（与水平方向成30角）杠杆。使杠杆在水平位置平衡时，下列说法正确的是（ ）

A．动力臂为0.08mB．此时为省力杠杆
C．弹簧测力计的示数为4ND．钩码总重为2N
【答案】D

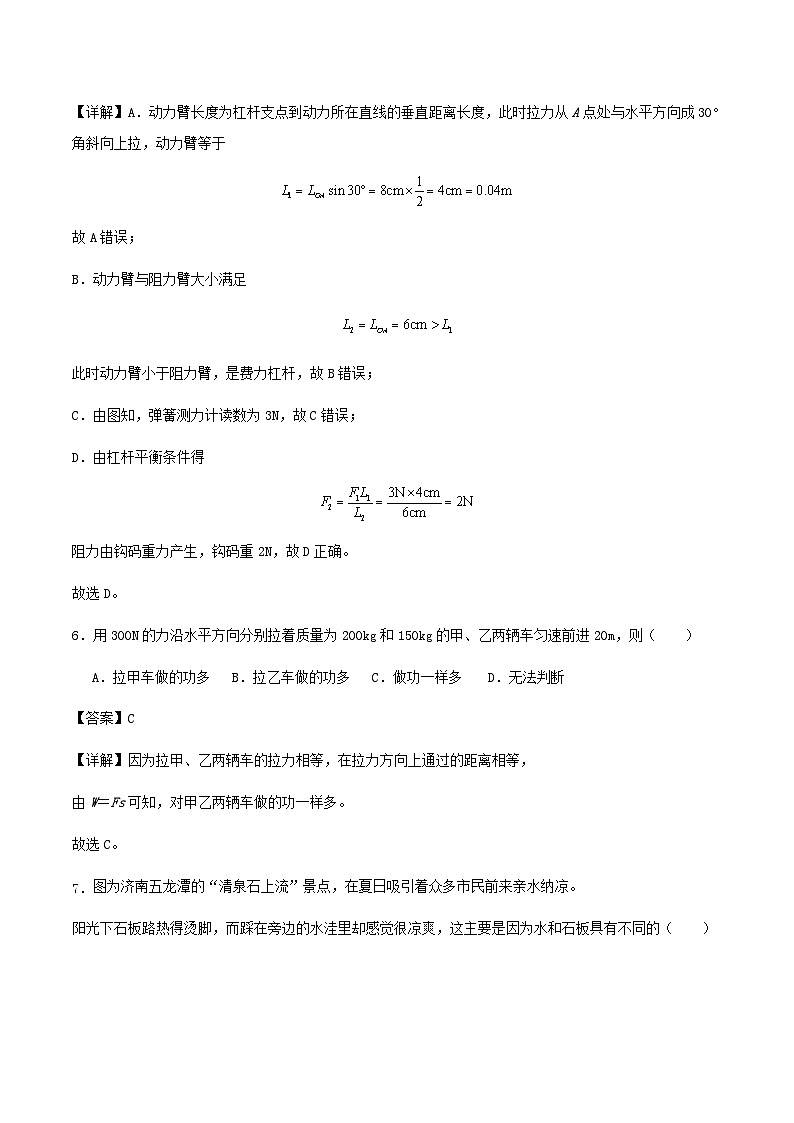

【详解】A．动力臂长度为杠杆支点到动力所在直线的垂直距离长度，此时拉力从A点处与水平方向成30角斜向上拉，动力臂等于
故A错误；
B．动力臂与阻力臂大小满足
此时动力臂小于阻力臂，是费力杠杆，故B错误；
C．由图知，弹簧测力计读数为3N，故C错误；
D．由杠杆平衡条件得
阻力由钩码重力产生，钩码重2N，故D正确。
故选D。

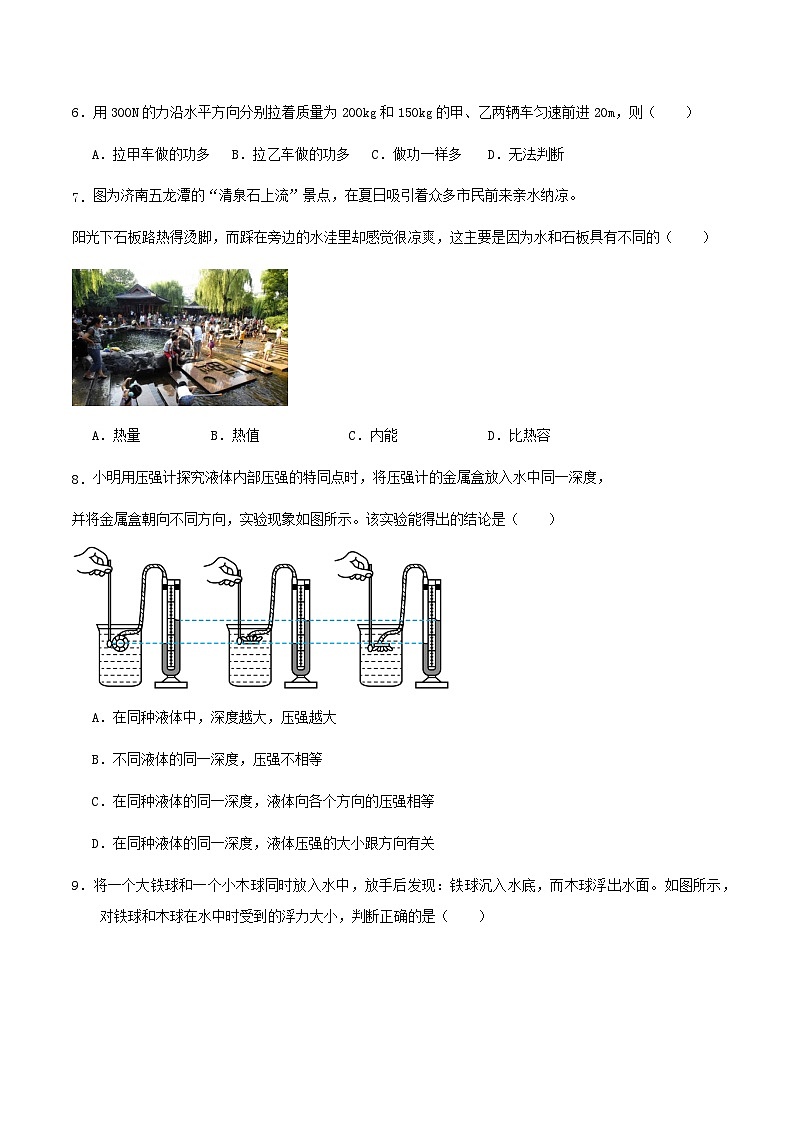

6．用300N的力沿水平方向分别拉着质量为200kg和150kg的甲、乙两辆车匀速前进20m，则（ ）
A．拉甲车做的功多 B．拉乙车做的功多 C．做功一样多D．无法判断
【答案】C
【详解】因为拉甲、乙两辆车的拉力相等，在拉力方向上通过的距离相等，
由W＝Fs可知，对甲乙两辆车做的功一样多。
故选C。
图为济南五龙潭的“清泉石上流”景点，在夏日吸引着众多市民前来亲水纳凉。
阳光下石板路热得烫脚，而踩在旁边的水洼里却感觉很凉爽，这主要是因为水和石板具有不同的（ ）
A．热量B．热值C．内能D．比热容
【答案】D
【分析】相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析判断。
【详解】因为水的比热容较大，这样在同样的日照条件下，吸收相同的热量，水的温度变化小，石板的温度变化大，所以水凉，石板烫，故D正确。
故选D。
【点睛】关于水的比热容较大的应用：水可做散热剂、可做冷却剂，用来解释沿海地区与内陆地区之间的气候差别，城市热岛效应的原因等等。
小明用压强计探究液体内部压强的特同点时，将压强计的金属盒放入水中同一深度，
并将金属盒朝向不同方向，实验现象如图所示。该实验能得出的结论是（ ）
A．在同种液体中，深度越大，压强越大
B．不同液体的同一深度，压强不相等
C．在同种液体的同一深度，液体向各个方向的压强相等
D．在同种液体的同一深度，液体压强的大小跟方向有关
【答案】C
【详解】由题意可知，烧杯中的液体都是水，压强计的金属盒放在水中同一深度，不同的是金属盒朝向不同。根据控制变量法的思想可知：探究的是液体内部压强与方向的关系。U形管压强计两侧的液面高度差反应压强的大小，三次实验中液面高度差相同，则可得出的结论：在同种液体的同一深度，液体向各个方向的压强相等。故ABD不符合题意，C符合题意。
故选C。

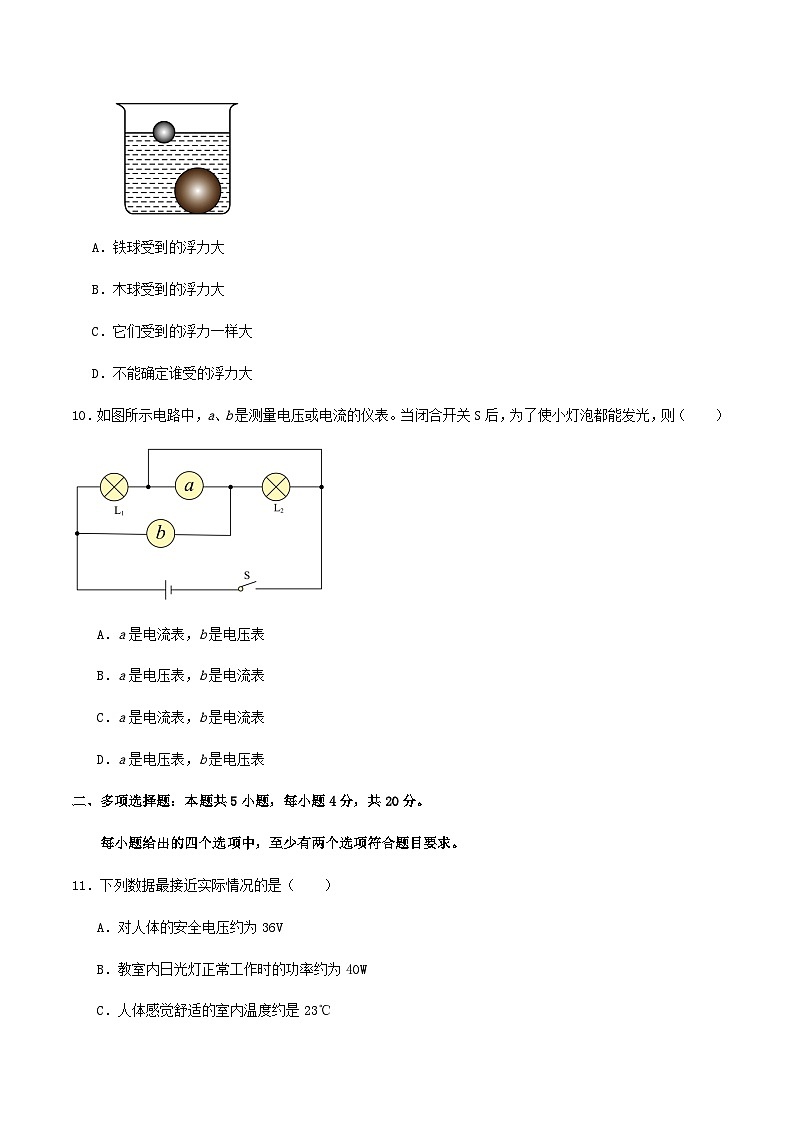

9．将一个大铁球和一个小木球同时放入水中，放手后发现：铁球沉入水底，而木球浮出水面。如图所示，对铁球和木球在水中时受到的浮力大小，判断正确的是（ ）

A．铁球受到的浮力大
B．木球受到的浮力大
C．它们受到的浮力一样大
D．不能确定谁受的浮力大
【答案】A
【详解】由图可知，大铁球排开水的体积比小木球的大，由F浮=ρgV排可知，大铁球受到的浮力大，故A正确，BCD错误。
故选A。
10．如图所示电路中，a、b是测量电压或电流的仪表。当闭合开关S后，为了使小灯泡都能发光，则（ ）
A．a是电流表，b是电压表
B．a是电压表，b是电流表
C．a是电流表，b是电流表
D．a是电压表，b是电压表
【答案】B
【详解】由图可知，开关S闭合后，为了使两个灯泡都能发光，a表不能为电流表，否则灯泡L2被短路，故a只能为电压表；使两灯都能发光，此时b与L2串联在一条支路上，则b为电流表。故ACD不符合题意；B符合题意。
故选B。
二、多项选择题：本题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目要求。
11．下列数据最接近实际情况的是（ ）
A．对人体的安全电压约为36V
B．教室内日光灯正常工作时的功率约为40W
C．人体感觉舒适的室内温度约是23℃
D．教室内课桌的高度约为80cm
【答案】BCD
【详解】A．对人体的安全电压不高于36V，故A不符合实际；
B．教室内日光灯正常工作时的功率约为40W，故B符合实际；
C．人体感觉舒适的室内温度约是23℃，故C符合实际；
D．教室内课桌的高度约为80cm，故D符合实际。
故选BCD。
12．在物理实验中，对物理量进行多次测量，有的是为了通过多次测量减小误差，有的是为了通过多次实验寻找规律，其中为了通过多次实验寻求规律的是（ ）
A．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值
B．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值
C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值
D．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压
【答案】ACD
【详解】A．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值，可以求得不同电压下的电功率，是为了探究额定功率和实际功率之间的关系，找到普遍规律，故A符合题意；
B．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值，采用多次测量电流和电压值，用分别求出的灯泡的电阻取平均值的办法来减小误差，提高精度，故B不符合题意；
C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值，是为了探究导体中的电流和导体两端电压的关系，找到普遍规律，故C符合题意；
D．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压，是为了探究总电压和各部分电路两端电压的关系，找到普遍规律，故D符合题意。
故选ACD。
13．古诗词是我国古代文化中的瑰宝，下列对诗词中涉及的物理知识解释正确的是（ ）
A．“山色横侵燕晕霞，潮川风静吐寒花”“晕霞”的形成是发生了光的反射现象
B．“会挽雕弓如满月，西北望，射天狼”“弯弓射狼”是将弹性势能转化为动能
C．“东风带雨逐西风，大地阳和暖气生”“暖气生”通过热传递的方式改变内能
D．“八月风高秋怒号，卷我屋上三重茅”“卷茅”这是因为流速大的地方压强小
【答案】BCD
【详解】A．“晕霞”的形成属于光的色散现象，其实质是光的折射，故A错误；
B．箭射出，弓的弹性形变程度减小，箭的速度增大，是弹性势能转化为动能，故B正确；
C．“暖气生”说明热量发生了传递，是通过热传递的方式改变内能，故C正确；
D．“风卷屋茅”是因为流体流速大的地方压强小所造成的，故D正确。
故选BCD
14．2023年5月10日，“天舟六号”货运飞船由“长征七号”遥七运载火箭发射成功，进入预定轨道后太阳能帆板顺利展开工作；“天舟六号”顺利完成状态设置后，与空间站“天和”核心舱成功对接，转入组合体飞行段，如图所示；此次，“天舟六号”带去了70kg的新鲜水果等物资，同时为空间站补加了推进剂。下列说法正确的是（ ）

A．为“天舟六号”提供电能的太阳能帆板，主要是由半导体材料制成的
B．在组合体飞行段，以“天和”核心舱为参照物“天舟六号”是静止的
C．水果从地面经“天舟六号”运送到“天和”核心舱，质量会变得很小
D．使用液氢作为推进剂的燃料，是因为液氢具有热值大和无污染等特点
【答案】ABD
【详解】A．太阳能帆板主要是由硅晶体材料制成的，属于半导体材料，故A正确；
B．在组合体飞行段，以“天和”核心舱为参照物，“天舟六号”的位置没有改变，“天舟六号”是静止的，故B正确；
C．质量是物体的一种属性，与位置无关，水果从地面经“天舟六号”运送到“天和”核心舱，质量不变，故C错误；
D．热值越大的燃料，完全燃烧相同质量时，放出热量越多，由于液态氢热值较大，完全燃烧相同质量的氢和其他燃料，液态氢放出的热量多，有更多的内能转化成机械能，使用液氢作为推进剂的燃料，液氢与氧气反应生成水，产物无污染，故D正确。
故选ABD。
15．如图所示为鱼缸中的电动过滤增氧泵的原理图。电动机带动水泵的叶轮旋转把水从进水口吸入，从喷水口中快速喷出，空气就会从进气管进入水中，随水流一起从出水口流出。下列说法正确的是（ ）

A．水从进水口进入水泵，主要利用了大气压
B．水从水泵中快速甩出来，水泵对水做了功
C．喷水口越狭窄，进气管底端的压强就越小
D．增氧泵工作时，把电能转化为水的机械能
【答案】ABCD
【详解】A．当水泵工作时，泵内气压小于外界大气压，水在外界大气压的作用下被压入水泵内，主要是利用大气压来工作的，故A正确；
B．当水从出水管口快速喷出时，水泵对水做功，将水从出水管口压出，故B正确；
C．喷水口越狭窄，流速越大，压强越小，所以进气管底端的压强就越小，外界大气压就会将更多的空气压入到出水管中，故C正确；
D．增氧泵工作时，消耗电能，产生机械能，将电能转化为水的机械能，故D正确。
故选ABCD。
三、非选择题：本题共12小题，共60分。
16．水力发电是对水资源的合理利用。水作为人类资源利用率最高的能源动力之一，它是一种 能源（选填“可再生”或“不可再生”），水电站的水库可以降低周围昼夜温差，是因为水的 较大。
【答案】 可再生 比热容
【详解】[1]水能可以源源不断地从自然界获得，水能属于可再生能源。
[2]水库中水量多，水的比热容较大，在吸收或放出相同的热量时，水的温度变化小，因此可以降低周围昼夜温差。
17．实施人工降雨，用飞机在高空喷洒干冰，干冰进入云层后迅速 成为气体，并从周围吸收大量的热，空气温度急剧下降，使空气中水蒸气 成小冰晶，这些冰晶逐渐变大而下降，遇暖气后吸收热量而 为雨滴落到地面。（均填物态变化名称）
【答案】 升华 凝华 熔化
【详解】[1][2][3]飞机在高空投撒干冰，干冰进入冷云层，就很快由固态直接升华成二氧化碳气体，并从周围吸收大量的热，使空气的温度急剧下降，于是空中水蒸气便凝华成小冰粒，这些小冰粒下降遇到暖气流就熔化成雨点降落到地面。
18．如图所示，水沸腾后，水蒸气推动橡皮塞冲出试管口，水蒸气的内能转化为橡皮塞的机械能，该过程中的能量转化和图中四冲程汽油机工作中的 冲程相一致（选填“甲“或“乙“） ，同时该过程还要向空气中散热，这些散失的内能无法自动地转移为水蒸气的内能，这是因为能量的转移具有 性。
【答案】 乙 方向
【详解】[1]水蒸气推动橡皮塞冲出试管口，水蒸气的内能转化为橡皮塞的机械能；甲冲程两气门关闭，活塞向上运动，是压缩冲程，将机械能转化为内能；乙冲程两气门关闭，活塞向下运动，火花塞点火，是做功冲程，将内能转化为机械能。
[2]散失的内能无法自动地转移为水蒸气的内能，这是因为能量的转移具有方向性。
19．如图所示，电路中的导线为什么会起火？
答：在家庭电路中，同时接入过多的用电器，会造成电路中的总功率过大，从而引起干路中的 过大，根据焦耳定律可知，通过导体的 越大，导线产生的热量越 ，因此导线容易燃烧。
【答案】 电流 电流 多
【详解】[1][2][3]家庭电路电压是220V，在家庭电路中，若同时接入过多的用电器，将会造成电路总功率过大，根据得
从而引起干路中的电流过大，根据焦耳定律可知，在电阻和通电时间相同时，通过导体的电流越大，导线产生的热量越多，因此导线容易燃烧。
四、作图题
20．在图中，一个小球挂在墙上，画出小球的重力和小球对墙的压力的示意图。
【答案】
【详解】物体的重心一般在物体的几何中心处，重力的方向是竖直向下的，过小球重心沿竖直方向向下画一条线段，末端带上箭头；压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁并指向墙壁的一条线段，末端带上箭头。如图所示：
21．请设计一个自动防盗报警电路。要求：晚间开关S闭合后，指示灯亮，电铃不响；当房门被打开时，细导线EF被扯断，指示灯亮并且电铃发声报警。请你按要求连接电路图。
【答案】
【详解】开关闭合时，若导线完好则电铃不响；而当导线被拉断后电铃响，说明导线和电铃并联，导线完好时，电铃被短路，从电源正极依次串联开关、灯泡以及电铃回到电源负极，然后将EF并联在电铃两端，如图所示：
五、实验题
22．在做“探究通电螺线管外部的磁场分布”实验中：

（1）小明在嵌入螺线管的玻璃板上均匀撒满细铁屑，闭合开关后 （填写操作方法）玻璃板，观察到细铁屑的排列如图甲所示，同时观察到小磁针发生偏转，则说明通电螺线管周围存在 。此时，如果移走小磁针，该结论 （填“仍成立”或“不成立”）；
（2）把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针 极的方向，这个方向就是该点的磁场方向；由此可以判断，通电螺线管外部的磁场分布与 磁体的磁场分布相似；
（3）在螺线管中插入软铁棒，制成电磁铁，下列设备中没有用到电磁铁的是 ；
A．电磁继电器 B．电磁起重机 C．电炉
（4）如果要探究通电螺线管的极性与电流方向的关系，接下来的操作是 ，并观察小磁针的指向。
【答案】 轻敲 磁场 仍成立 N（北） 条形 C 将与螺线管相连的电源的正负极调换
【详解】（1）[1]在嵌入螺线管的有机玻璃板上均匀撒些细铁屑，通电后需要轻敲有机玻璃板，这样做的目的是克服摩擦力的影响，使细铁屑可以自由移动。
[2]磁场的基本性质是对放入其中的磁体有力的作用，闭合开关，观察到螺线管周围的小磁针由于受到磁场的作用而发生偏转，说明了通电螺线管周围存在磁场。
[3]闭合开关后，发现无论小磁针放在螺线管周围的那个位置，均发生偏转，说明通电螺线管周围存在磁场，电流周围存在的磁场是真实的，不会由于小磁针的有无而消失。
（2）[4]物理学中规定，自由小磁针静止时N极所指的方向为该点的磁场方向，故把小磁针放到螺线管四周不同位置，螺线管通电后，小磁针N极所指的方向就是该点的磁场方向。
[5]在通电螺线管外部多放置一些细铁屑，可以形象的显示出通电螺线管周围的细铁屑的排列与条形磁铁周围的细铁屑排列相似，由此可以判断，通电螺线管的外部磁场与条形磁铁的磁场相似。
（3）[6] A．大型发电机由定子（线圈）和转子（电磁铁）组成，故A不符合题意；
B．电磁起重机的主要部件是电磁铁，故B不符合题意；
C．电炉是利用电流的热效应工作的，与电磁铁无关，故C符合题意。
故选C。
（4）[7]要探究通电螺线管的极性与电流方向的关系，在其它因素不变的情况下，改变通过螺线管的电流方向，可将与螺线管相连的电源的正负极调换，观察小磁针的指向有无改变。
23．为了确定反射光线和入射光线的位置关系，小华和同学们进行了“探究光的反射规律”的实验。他们选用的实验器材有：自制可折转的光屏（如图甲所示，光屏的E、F两部分均可绕轴ON旋转）、大平面镜和激光电筒。

（1）选用的光屏表面应尽量粗糙一些，使光在光屏上发生 （填“镜面”或“漫”）反射；
（2）小华将光屏立放在水平放置的镜面上，让激光电筒发出的光沿光屏从A入射到O点，如图乙所示。光屏F需旋转到图乙中的位置 （选填字母“a”、“b”或“c”），才能观察到完整的反射光线OB，这同时也说明反射光线在 所决定的平面内；
（3）若将图乙中的入射光线AO在光屏上以O为圆心顺时针方向旋转10°，则它的反射光线OB将 （选填“顺时针”或“逆时针”）旋转10°；
（4）实验时，有时光屏E和F虽然在同一平面内，却无法在两块光屏上同时显示出入射光线和反射光线，其原因可能是 。
【答案】 漫 b 入射光线和法线 逆时针 硬纸板没有垂直立在平面镜上
【详解】（1）[1]白色硬纸板的表面应尽量粗糙，让光线发生漫反射，从不同的角度都能够观察到光线。
（2）[2][3]为观察到完整的光路，需将光屏F旋转到图乙中的位置b，使光屏E和光屏F在同一平面内，说明反射光线、入射光线和法线在同一平面内。
（3）[4]保持入射点位置不变，若将入射光线AO顺时针转10°，因为反射角等于入射角，则反射光线OB逆时针转10°，反射角减小。
（4）[5]反射光线、入射光线和法线在同一平面内，如果在实验中将纸板F翻折到与纸板E在同一平面时，在纸板F上却看不见反射光束，其原因可能是纸板与平面镜不垂直。
24．在“探究影响滑动摩擦力大小的因素”实验中，用完全相同的木块分别做了如图所示的甲、乙、丙三个实验。

（1）将木块放在水平木板上，弹簧测力计必须沿 方向拉动，使木块做匀速直线运动，此时木块受到的滑动摩擦力 弹簧测力计的示数（填“大于”、“等于”或“小于”）；
（2）甲、乙两个实验说明滑动摩擦力的大小与 有关；
（3）在甲实验中，当拉力为1.5N时，木块做匀速直线运动，若拉力增大为2N，则木块所受到的摩擦力 2N（填“大于”、“等于”或“小于”）；
（4）比较乙、丙两图中的测力计示数，可得出结论： 。利用此结论，如果要在拔河比赛中获胜，应该选用图中的 类型的鞋；

（5）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数。小明得出结论：滑动摩擦力的大小与接触面积的大小有关，他的结论是 （填“正确”或“错误”）的。理由是 。
【答案】 水平 等于 压力的大小 小于 压力一定时，接触面越粗糙，滑动摩擦力越大 A 错误 没有控制压力大小相同
【详解】（1）[1][2]弹簧测力计拉动木块时，弹簧测力计显示拉力大小，木块水平方向上受到水平向左的滑动摩擦力和水平向右的拉力，木块进行匀速直线运动时，这两个力是一对平衡力，大小相等，所以其目的是使滑动摩擦力等于弹簧测力计示数。
（2）[3]甲、乙两图接触面粗糙程度相同，压力不同、弹簧测力计的示数不同，滑动摩擦力大小不相同，可探究滑动摩擦力大小跟压力大小的关系。
（3）[4]在甲实验中，由弹簧测力计的示数可知滑动摩擦力为，若拉力增大为2N，根据滑动摩擦力与压力大小和接触面粗糙程度有关，则木块所受到的摩擦力还是，小于2N。
（4）[5][6]比较乙、丙两图中的测力计示数，压力相同，接触面粗糙程度不同，丙表面粗糙程度较大，丙弹簧测力计的示数大于乙实验中弹簧测力计的示数，所以丙的滑动摩擦力更大，由此可以得出结论：压力一定时，接触面越粗糙，滑动摩擦力越大。利用此结论，如果要在拔河比赛中获胜应选用鞋底有较深花纹的A鞋。
（5）[7][8]观察实验，比较甲图和丁图所示实验可知，作用在物体表面的压力不同，接触面的面积不同，摩擦力不同，这个结论是错误的，因为没有控制压力大小相同。
六、计算题
25．如图所示是港珠澳大桥，至今为止它是世界上最长的跨海大桥，港珠澳大桥跨越伶仃洋，东接香港，西接广东珠海和澳门，总长约55公里，海底隧道长6.7km，是粤港澳三地首次合作共建的超大型跨海交通工程。
正式开通后，一辆观光大巴以20m/s的速度行驶，求其通过大桥的时间；
【答案】2750s；
【详解】解：（1）由题意可知，大桥的长度
s＝55km＝55000m
大巴的速度v＝20m/s，由可得通过大桥的时间
26．碳纤维是一种轻质且力学性能优异的新材料，利用碳纤维可以制造轻便自行车。如图所示，该国产碳纤维自行车的总质量约为9.6kg，车架的质量1.6×103g，骑行登坡时灵活而快捷。小明的质量为55kg，在水平路面上骑行时，轮胎与地面的总接触面积约为200cm2.（ρ碳纤维=1.6g/cm3，g取10N/kg）求：
（1）车架的体积；
（2）骑行时，该自行车对水平地面的压强。

【答案】（1）1000cm3；（2）3.23×104Pa
【详解】解：（1）碳纤维自行车架的质量为1.6×103g，由可得，车架的体积为
（2）轮胎与地面接触总面积为
S=200cm2=0.02m2
骑行时，自行车对地面的压力为
F=G=m′g=(55kg+9.6kg)×10N/kg=646N
该自行车对地面的压强为
答：（1）车架的体积为1000cm3；
（2）骑行时，该自行车对水平地面的压强为3.23×104Pa。
27．如图所示，电源电压恒定（内阻不计），R1=25Ω，闭合开关S，断开开关S1，电流表示数是0.4A。当闭合S、S1时，发现电流表示数变化了0.2A，求：
（1）电源电压；
（2）R2的阻值是多少？
（3）当闭合S、S1时，电路消耗的总功率。
【答案】（1）10V；（2）50Ω；（3）6W
【详解】解：（1）闭合开关S，断开开关S1时，电路为R1的简单电路，电流表测通过R1的电流，由可得，电源的电压为
U=I1R1=0.4A×25Ω=10V
（2）当闭合S、S1时，R1与R2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，电流表示数的变化量即为通过R2的电流，则I2=0.2A，因并联电路中各支路两端电压相等，所以，R2的阻值为
（3）因并联电路中干路电流等于各支路电流之和，所以，当闭合S、S1时，干路电流为
I=I1+I2=0.4A+0.2A=0.6A
电路消耗的总功率为
P=UI=10V×0.6A=6W
答：（1）电源电压为10V；
（2）R2的阻值是50Ω；
（3）当闭合S、S1时，电路消耗的总功率为6W。
