07，河南省周口市郸城县2023-2024学年九年级上学期12月月考物理试题

这是一份07，河南省周口市郸城县2023-2024学年九年级上学期12月月考物理试题，共8页。试卷主要包含了填空题．，选择题．，作图题．，实验探究题．，综合应用题．等内容，欢迎下载使用。

一、填空题．（本题共6小题，每空1分，共13分）
1．在我国科技工作者的努力下，首都体育馆用上了国际先进的二氧化碳跨临界直冷制冰技术．其原理是：将通常是气态的二氧化碳，在常温下通过加压的方式______（填物态变化名称）成液态，在压力撤销后它又迅速蒸发______（选填“吸收”或“放出”）大量热，达到降温的目的．
2．小李在进行如图所示的实验前，向酒精灯内添加酒精加热试管内的水，水沸腾后，塞子被高温高压的水蒸气冲出去，把内能转化为______能，这个过程中的能量转化情况与汽油机的______冲程的能量转化情况相同；试管内水的比热容在塞子被冲出后______（选填“变大”“变小”或“不变”）．
3．如图所示是太阳能充电宝为两部手机充电的情景．充电时，手机中的锂电池相当于电路中的______（选填“电源”或“用电器”），两部手机在电路中的连接方式为______联．
4．入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势．在家庭电路中除了发生____________和过载（用电器总功率过大）会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处电阻______（选填“变大”或“变小”），造成局部过热，从而加速导线老化，引起火灾．
5．有一盏标有“220V 25W”的白炽灯，若把它接入110V的电路上，它的实际功率______（选填“大于”“小于”或“等于”）25W，此时的灯泡______（选填“能”或“不能”）正常发光．
6．如图是两定值电阻和中的电流与其两端电压的关系图象．若将两电阻并联在电压为2V的电路中，在1min内电阻产生的热量为______J；通电的时间相同，、产生的热量之比______．
二、选择题．（本题共8小题，每小题2分，共16分．第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错您看到的资料都源自我们平台，家威杏 MXSJ663 低至0.3元/份选得0分）

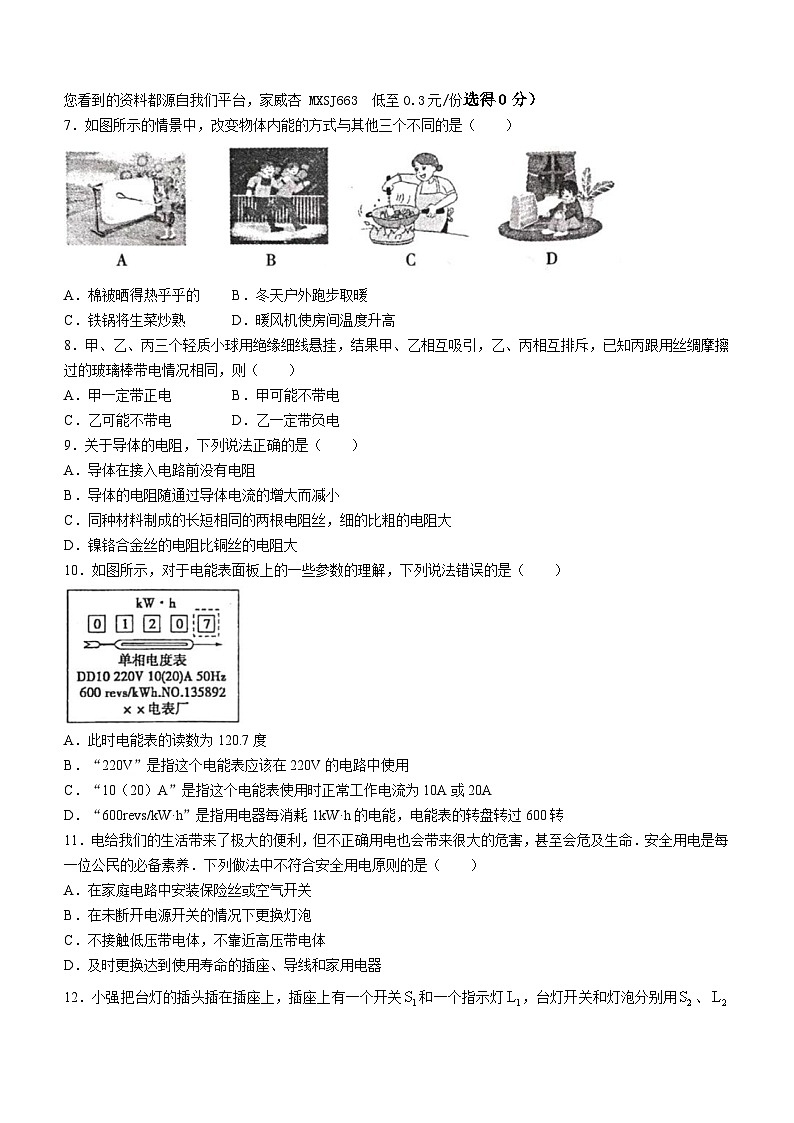

7．如图所示的情景中，改变物体内能的方式与其他三个不同的是（ ）
A．棉被晒得热乎乎的B．冬天户外跑步取暖
C．铁锅将生菜炒熟D．暖风机使房间温度升高
8．甲、乙、丙三个轻质小球用绝缘细线悬挂，结果甲、乙相互吸引，乙、丙相互排斥，已知丙跟用丝绸摩擦过的玻璃棒带电情况相同，则（ ）
A．甲一定带正电B．甲可能不带电
C．乙可能不带电D．乙一定带负电
9．关于导体的电阻，下列说法正确的是（ ）
A．导体在接入电路前没有电阻
B．导体的电阻随通过导体电流的增大而减小
C．同种材料制成的长短相同的两根电阻丝，细的比粗的电阻大
D．镍铬合金丝的电阻比铜丝的电阻大
10．如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是（ ）
A．此时电能表的读数为120.7度
B．“220V”是指这个电能表应该在220V的电路中使用
C．“10（20）A”是指这个电能表使用时正常工作电流为10A或20A
D．“600revs/kW·h”是指用电器每消耗1kW·h的电能，电能表的转盘转过600转
11．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命．安全用电是每一位公民的必备素养．下列做法中不符合安全用电原则的是（ ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器

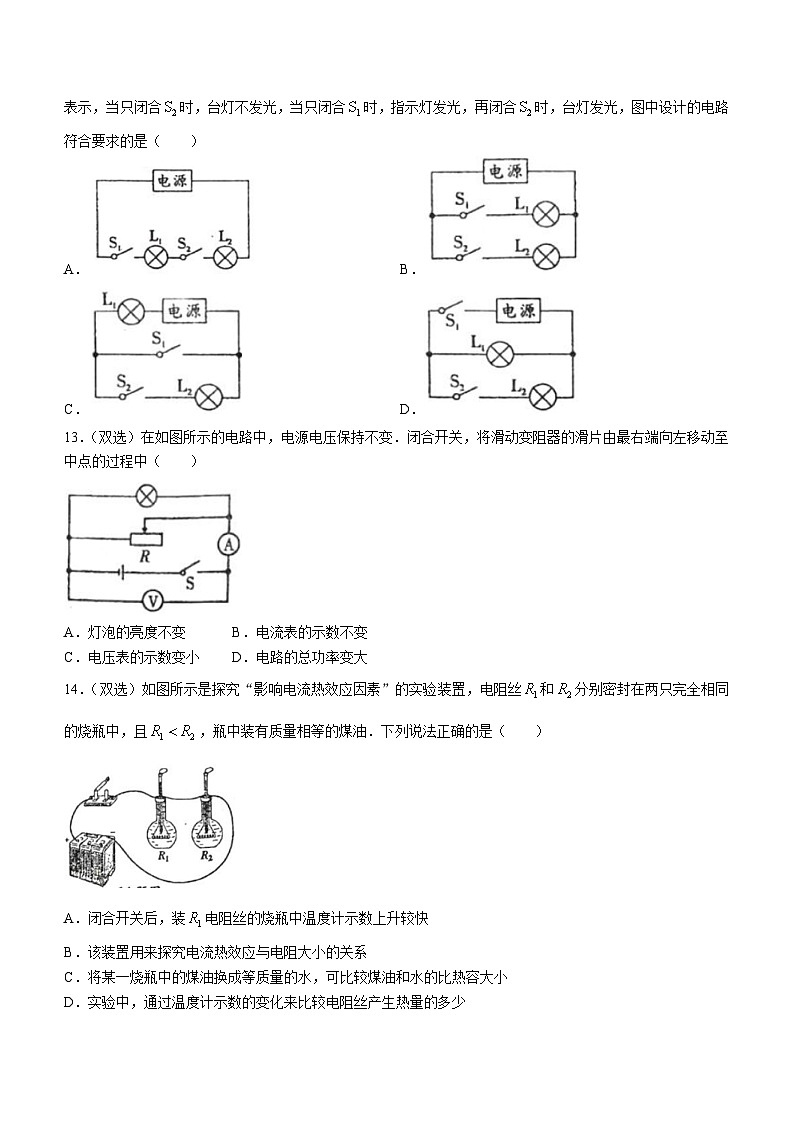

12．小强把台灯的插头插在插座上，插座上有一个开关和一个指示灯，台灯开关和灯泡分别用、表示，当只闭合时，台灯不发光，当只闭合时，指示灯发光，再闭合时，台灯发光，图中设计的电路符合要求的是（ ）
A．B．
C．D．
13．（双选）在如图所示的电路中，电源电压保持不变．闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（ ）
A．灯泡的亮度不变B．电流表的示数不变
C．电压表的示数变小D．电路的总功率变大
14．（双选）如图所示是探究“影响电流热效应因素”的实验装置，电阻丝和分别密封在两只完全相同的烧瓶中，且，瓶中装有质量相等的煤油．下列说法正确的是（ ）
A．闭合开关后，装电阻丝的烧瓶中温度计示数上升较快
B．该装置用来探究电流热效应与电阻大小的关系
C．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
D．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少
三、作图题．（本题共2小题，每小题2分，共4分）
15．请在虚线框中画出与图中对应的电路图，并在电路图中标上、．
16．如图所示，将插座和控制插座的开关正确接入家庭电路中．
四、实验探究题．（本题共3小题，共19分）
17．（5分）如图甲所示，小明同学设计了“探究冰熔化时温度变化规律”的实验装置．（气压为标准大气压）
（1）该实验还需要的测量器材有______．
（2）小明某一时刻观察到温度计示数如图乙所示，该温度值为______℃．
（3）试管中的冰熔化时，温度计示数______（选填“大于”“小于”或“等于”）0℃．
（4）根据实验数据，小明画出了温度随时间变化的图象如图丙所示，分析图象可知：
①冰熔化过程经历了______min．
②当冰全部熔化后继续加热，其温度随时间变化的图线是______（选填“CD”“CE”或“CF”）．
18．（6分）在“探究电流和电阻关系”的实验中，提供的器材有电源（恒为4.5V），定值电阻、、、、，滑动变阻器，电压表、电流表（0~0.6A），开关，若干导线．小明设计了如图甲所示的电路进行实验．
（1）根据图甲中的电路图，连接图乙中实物图，使滑动变阻器的滑片P位于右端时，接入电路中阻值最大．
（2）电路连接完毕，闭合开关后，发现电流表的指针向左偏，造成这一现象的原因可能是____________；排除电路故障后，闭合开关并调节滑片P，使电压表的示数为2.5V，此时电流表示数如图丙所示，为______A．
（3）分别用定值电阻依次替换，重复实验，并绘制出图象，如图丁所示，由图象可得出结论：______．
（4）为完成该实验探究，滑动变阻器连入电路的最小阻值为______Ω．
（5）以现有的实验器材进行实验，定值电阻两端的预设电压可取的最小值为______V．
19．（8分）在测量“小灯泡电功率”的实验中，小灯泡额定电压为2.5V．
（1）如图甲所示，连接电路时，将开关保持______，滑片P移至______端（选填“C”或“D”）．
（2）若闭合开关，灯不亮，电压表的示数接近电源电压，电流表示数几乎为零，出现这种故障的原因可能是______．
（3）根据实验要求，设计并填写实验记录表内的2个空格；
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图象，如图乙，根据图象信息，小灯泡的额定功率为______W；此电路还可以用来测量灯泡的______，灯泡正常工作时，它的大小为______．
五、综合应用题．（本题共2小题，共18分）
20．（7分）一辆油电混合动力轿车，仅凭汽油发动机提供动力，使这辆车在平直公路上以20m/s的速度匀速行驶了140s，共消耗燃油400g，此时汽车动能为．当驾驶员看到前方有停车检查标志，立即松开汽车的加速踏板（油门），并启动储能装置将动能转化为电能，以达到使轿车减速的目的．轿车从开始减速至停下这一段时间内，共有的电能储存到蓄电池中．已知：汽车发动机输出功率为，汽油的热值为，求：
（1）汽车匀速行驶时，汽油发动机的效率．（百分号前保留一位小数）
（2）减速过程中存储装置的储能效率．（储存的电能占减少动能的比例）
21．（11分）如图甲所示的电热水壶，可以通过控制开关实现高、中、低三挡加热，其简化电路图如图乙所示．均为电热丝，已知，电热水壶的部分参数如下表．
（1）电热水壶工作时将______能转化为______能．
（2）电热水壶的低温挡功率是多少？
（3）若不计热量损失，电热水壶在额定电压下使用中温挡加热，把一壶质量为1kg的水从12℃开始烧开，大约需要多长时间？[当地气压为1标准大气压，]
九年级物理参考答案
一、填空题．
1．液化 吸收 2．机械 做功 不变 3．用电器 并 4．短路 变大 5．小于 不能 6．48 2∶1
二、选择题
7-12 BBCCBD 13．AD 14．BD
三、作图题．
15．如图所示
16．如图所示
四、实验探究题
17．（1）停表（或秒表） （2） （3）等于 （4）①6 ②CD
18．（1）如图
（2）电流表正、负接线柱接反了 0.5
（3）导体两端的电压不变时，通过导体的电流与导体的电阻成反比
（4）4 （5）1.5
19．（1）断开 C （2）灯泡断路
（3）电流I/A 电功率P/W（物理量、单位各占0.5分）
（4）0.5 电阻 12.5Ω
五、综合应用题．
20．解：（1）汽油发动机所做的有用功为：
燃料完全燃烧放出的热量为：
汽油发动机的效率为：
（2）存储装置的储能效率：
21．解：（1）电 内
（2）当S接高温挡触点时，电路为只有的简单电路．
由可得的阻值：
当S接低温挡触点时，和串联，串联电路的总电阻：
则电热水壶的低温挡功率：
（3）一壶水从12℃开始烧开需吸收的热量：
不计热量损失时，消耗的电能：
由可得需要的加热时间：实验序号
电压U/V
发光情况
1
1.5
/
/
/
2
2.0
/
/
/
3
2.5
/
/
/
额定电压
220V
高温挡功率
1210W
中温挡功率
440W
低温挡功率
容量
1L
