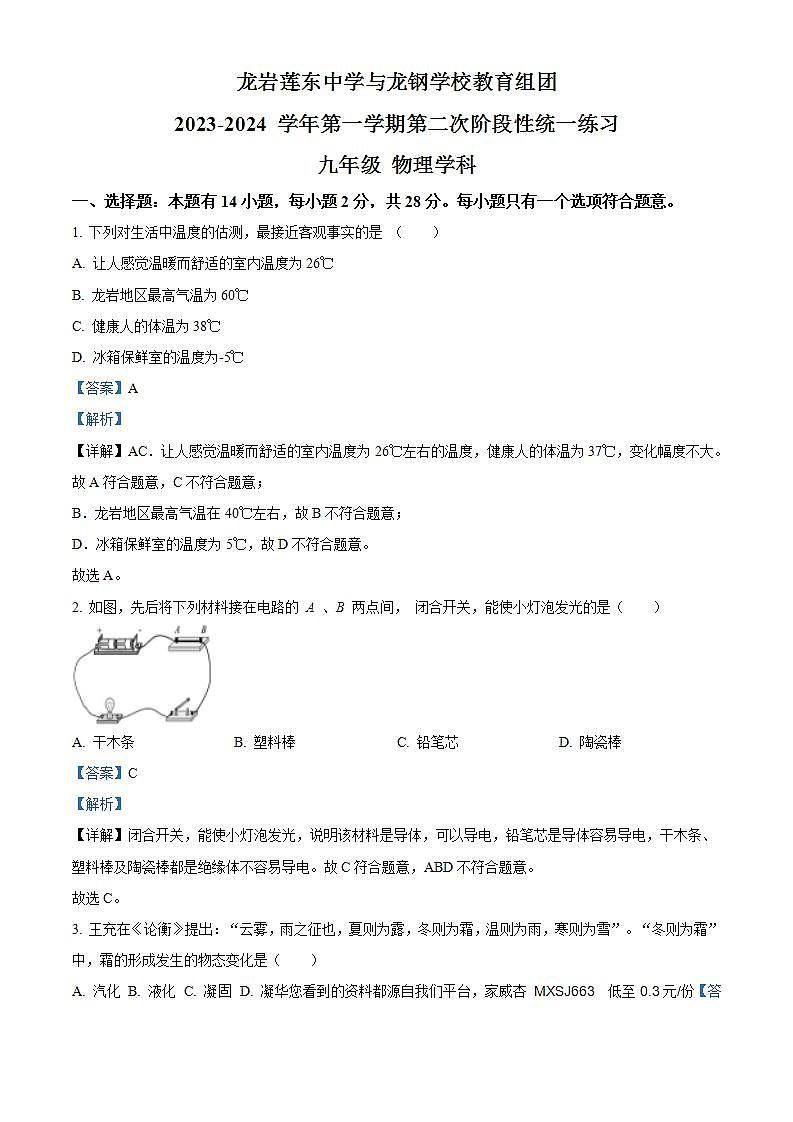

23，福建省龙岩莲东中学与龙钢学校教育组2023-2024学年九年级上学期第二次月考物理试题

这是一份23，福建省龙岩莲东中学与龙钢学校教育组2023-2024学年九年级上学期第二次月考物理试题试卷主要包含了选择题，填空题，作图题， 问答题，实验题 ，计算题 等内容，欢迎下载使用。
九年级 物理学科
一、选择题：本题有14小题，每小题2分，共28分。每小题只有一个选项符合题意。
1. 下列对生活中温度的估测，最接近客观事实的是 （ ）
A. 让人感觉温暖而舒适的室内温度为26℃
B. 龙岩地区最高气温为60℃
C. 健康人的体温为38℃
D. 冰箱保鲜室的温度为-5℃
【答案】A
【解析】
【详解】AC．让人感觉温暖而舒适的室内温度为26℃左右的温度，健康人的体温为37℃，变化幅度不大。故A符合题意，C不符合题意；
B．龙岩地区最高气温在40℃左右，故B不符合题意；
D．冰箱保鲜室的温度为5℃，故D不符合题意。
故选A。
2. 如图，先后将下列材料接在电路的 A 、B 两点间， 闭合开关，能使小灯泡发光的是（ ）
A. 干木条B. 塑料棒C. 铅笔芯D. 陶瓷棒
【答案】C
【解析】
【详解】闭合开关，能使小灯泡发光，说明该材料是导体，可以导电，铅笔芯是导体容易导电，干木条、塑料棒及陶瓷棒都是绝缘体不容易导电。故C符合题意，ABD不符合题意。
故选C。
3. 王充在《论衡》提出：“云雾，雨之征也，夏则为露，冬则为霜，温则为雨，寒则为雪”。“冬则为霜”中，霜的形成发生的物态变化是（ ）
A. 汽化B. 液化C. 凝固D. 凝华您看到的资料都源自我们平台，家威杏 MXSJ663 低至0.3元/份【答案】D
【解析】

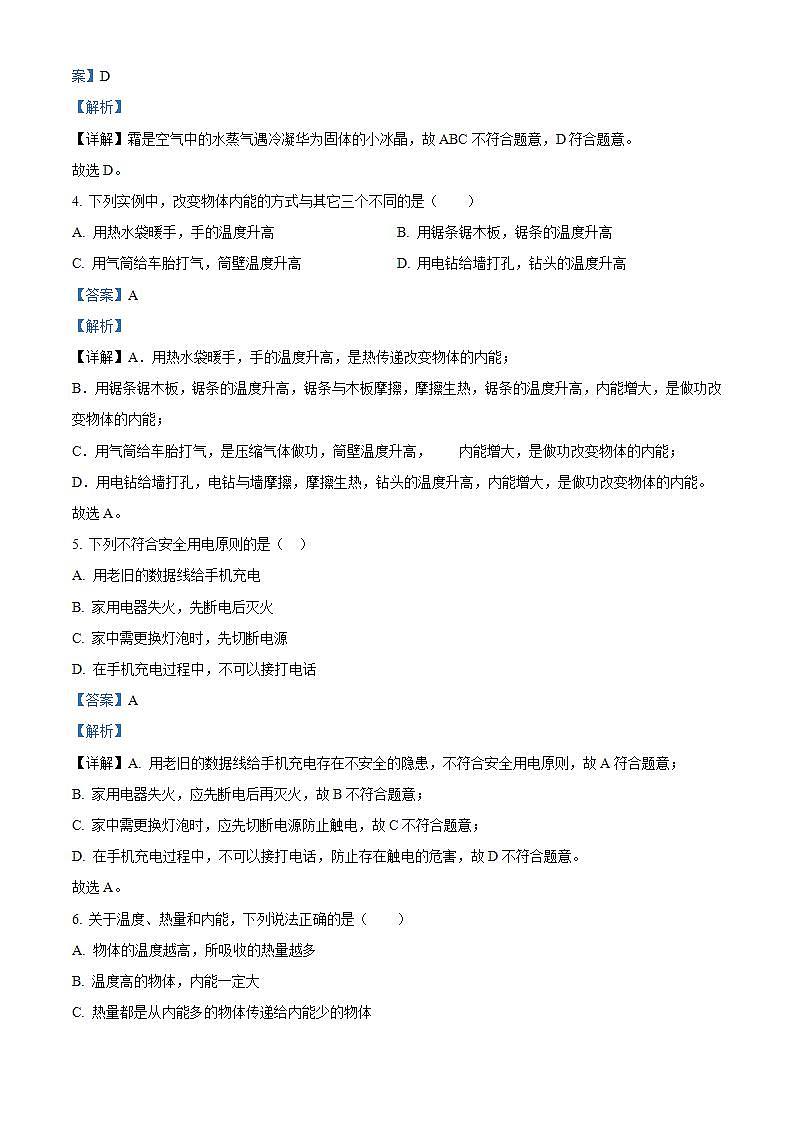

【详解】霜是空气中的水蒸气遇冷凝华为固体的小冰晶，故ABC不符合题意，D符合题意。
故选D。
4. 下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A. 用热水袋暖手，手的温度升高B. 用锯条锯木板，锯条的温度升高
C. 用气筒给车胎打气，筒壁温度升高D. 用电钻给墙打孔，钻头的温度升高
【答案】A
【解析】
【详解】A．用热水袋暖手，手的温度升高，是热传递改变物体的内能；
B．用锯条锯木板，锯条的温度升高，锯条与木板摩擦，摩擦生热，锯条的温度升高，内能增大，是做功改变物体的内能；
C．用气筒给车胎打气，是压缩气体做功，筒壁温度升高， 内能增大，是做功改变物体的内能；
D．用电钻给墙打孔，电钻与墙摩擦，摩擦生热，钻头的温度升高，内能增大，是做功改变物体的内能。
故选A。
5. 下列不符合安全用电原则的是（ ）
A. 用老旧的数据线给手机充电
B. 家用电器失火，先断电后灭火
C. 家中需更换灯泡时，先切断电源
D. 在手机充电过程中，不可以接打电话
【答案】A
【解析】
【详解】A. 用老旧的数据线给手机充电存在不安全的隐患，不符合安全用电原则，故A符合题意；
B. 家用电器失火，应先断电后再灭火，故B不符合题意；
C. 家中需更换灯泡时，应先切断电源防止触电，故C不符合题意；
D. 在手机充电过程中，不可以接打电话，防止存在触电的危害，故D不符合题意。
故选A。
6. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体的温度越高，所吸收的热量越多
B. 温度高的物体，内能一定大
C. 热量都是从内能多的物体传递给内能少的物体
D. 温度相同的两物体间不会发生热传递
【答案】D
【解析】
【详解】A．物体的温度越高，可能吸收的热量越多，也有可能是外界对物体做功越多，故A错误；
B．内能的大小跟质量、温度、状态有关，只知道温度高低不能判断内能的大小，故B错误；
C．热量从高温物体传给低温物体或者从物体温度高的部分传到温度低的部分，内能多的物体温度不一定高，故C错误；
D．热传递的条件是两个物体之间存在温度差，温度相同的两物体间不会发生热传递，故D正确。
故选D。

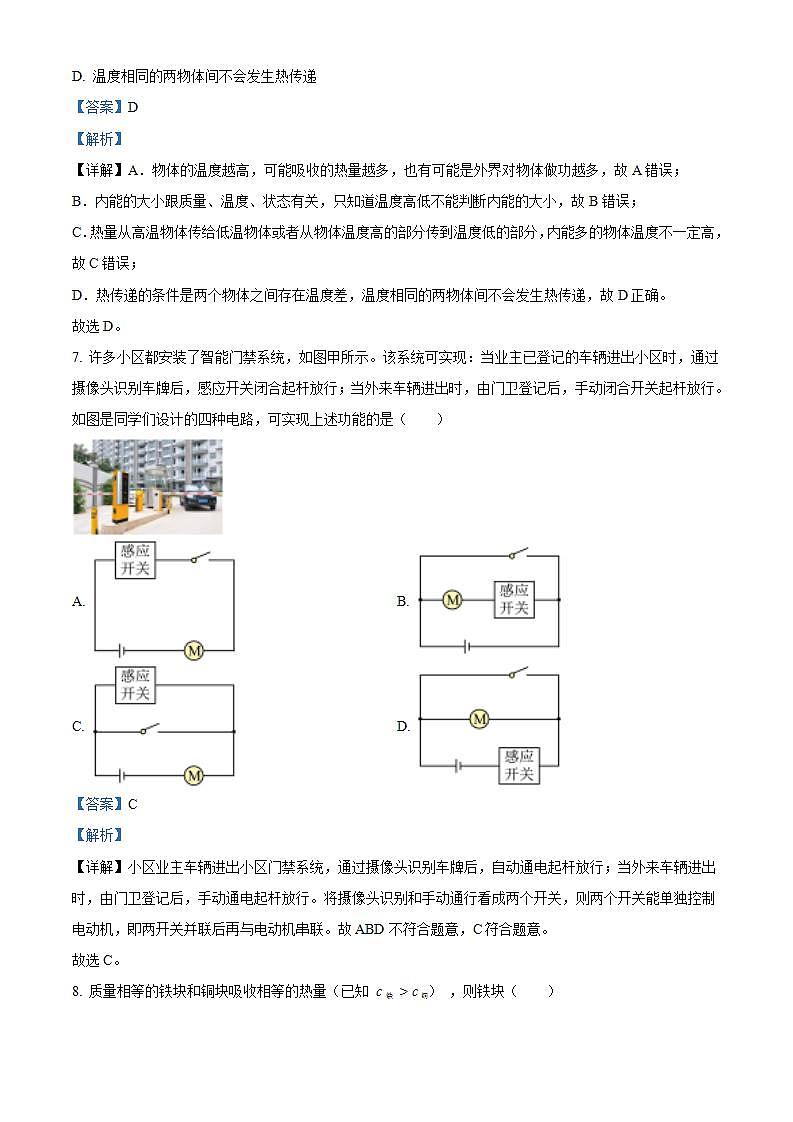

7. 许多小区都安装了智能门禁系统，如图甲所示。该系统可实现：当业主已登记的车辆进出小区时，通过摄像头识别车牌后，感应开关闭合起杆放行；当外来车辆进出时，由门卫登记后，手动闭合开关起杆放行。如图是同学们设计的四种电路，可实现上述功能的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】小区业主车辆进出小区门禁系统，通过摄像头识别车牌后，自动通电起杆放行；当外来车辆进出时，由门卫登记后，手动通电起杆放行。将摄像头识别和手动通行看成两个开关，则两个开关能单独控制电动机，即两开关并联后再与电动机串联。故ABD不符合题意，C符合题意。
故选C。
8. 质量相等的铁块和铜块吸收相等的热量（已知 c铁 > c铜） ，则铁块（ ）
A. 升高的温度少B. 升高的温度多
C. 具有的内能小D. 具有的内能大
【答案】A
【解析】
【详解】AB．铁块和铜块质量相同，吸收的热量相同，c铁 > c铜，由可知，铁块温度变化量小即铁块升高的温度少，故A符合题意，B不符合题意；
CD．铁块和铜块初始内能大小关系未知，所以无法比较内能大小，故CD不符合题意。
故选A。
9. 如图所示是内燃机工作循环中的一个冲程，它是
A. 压缩冲程，将化学能转化成内能
B. 压缩冲程，将机械能转化成内能
C. 做功冲程，将内能转化成机械能
D. 做功冲程，将机械能转化成内能
【答案】C
【解析】
【详解】图中的气门关闭，活塞下行，并且电火花打火，这是做功冲程的特点；在做功冲程中，能量转化关系是气体的内能转化为机械能由此可知ABD错误，C正确；
10. 如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（ ）
A. L1两端电压为4VB. L1两端电压为2V
C. L2两端电压2VD. L2两端电压为6V
【答案】B
【解析】
【分析】
【详解】由电路图知，两灯串联在电路中，电压表测灯L2两端的电压，而电压表的示数为4V，即L2两端的电压
U2=4V
据串联电路的电压特点知，L1两端的电压
U1=U-U2=6V-4V=2V
故ACD错误，B正确。
故选B。
11. 一杯温水放入正常工作的冰箱冷冻室内，下图中能正确反映其温度随时间变化的图像是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】本题主要考查对水凝固点和晶体凝固图象的记忆．冰为晶体，水的凝固点为0℃．将一杯常温的开水放入正常工作的冰箱的冷冻室中，水的温度逐渐降低，经过一段时间后，水达到凝固温度0℃并逐渐凝固；当水全部凝固后，冰的温度再次降低．由于A和B中图象温度升高，所以A和B都不正确；由于C图中的凝固点不是0℃，所以C不正确．故选D．
12. 将分别标有“6V 2W ”、“4V 2W ”的甲、乙两灯泡串联，则（ ）
A. 甲灯较亮B. 乙灯较亮
C. 通过甲灯的电流较大D. 通过乙灯的电流较大
【答案】A
【解析】
【详解】由可知，甲灯泡的阻值大于乙灯泡，因为串联电路电流处处相等，所以甲灯泡两端的电压大于乙灯泡两端的电压，由可知，甲灯泡的实际电压大于乙灯泡，甲灯泡的实际功率大于乙灯泡的实际功率，所以甲灯泡的亮度大于乙灯泡。故A符合题意，BCD不符合题意。
故选A。
13. 爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R1=55Ω，R2=44Ω，以下说法正确的是（ ）
A. 使用“低温挡”只需要闭合S2
B. 使用“高温挡”只需要闭合S2
C. 闭合S1、S2时，通过R1、R2的电流之比为5︰4
D. 中温挡正常工作1分钟，产生的热量为6.6×104J
【答案】D
【解析】
【详解】AB．只闭合S1时，电路为只有R1的简单电路；只闭合S2时，电路为只有R2的简单电路；同时闭合两个开关，电路为并联电路，由可知，并联时处于高温挡，只闭合S2时为中温挡，只闭合S1时为低温挡，故AB错误；
C．闭合S1、S2时，通过R1的电流为
通过R2的电流为
电流之比为4︰5，故C错误；
D．中温挡正常工作1分钟，产生的热量
故D正确
故选D。
14. 如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A. 滑动变阻器的滑片P向左滑动时，灯泡变暗
B. 电流表示数为0.4A时，灯泡的电阻是25Ω
C. 电压表示数为2.5V时，小灯泡的功率是1.25W
D. 小灯泡正常发光时，滑动变阻器的电功率是0.25W
【答案】D
【解析】
【详解】由电路图可知，灯泡与滑动变阻器串联，且电压表测量滑动变阻器电压，当滑片向左滑时，接入电阻变小，电流变大，则灯泡变亮；由坐标图可知，当电流为0.4A时，灯泡电压为1V，由欧姆定律计算可得灯泡此时电阻为2.5；总电压为3V，则当电压表示数为2.5V时，灯泡电压为0.5V，由坐标图可知此时电流为0.3A，则功率 ；小灯泡正常发光时电压为2.5V，由坐标图得电流为0.5A，总电压为3V，则滑动变阻器电压为0.5V，其功率为 ．
二、填空题：本题有7小题 ，每空1分 ，共14分。
15. 打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。
【答案】 ①. 吸引轻小物体 ②. 失去
【解析】
【详解】[1]带电体具有吸引轻小物体的性质。
[2]摩擦起电的实质是电子的转移，物体失去电子带正电，得到电子带负电。
16. 在微观尺度下，科学家拍下了超亮的X射线把液体瞬间打得“灰飞烟灭”的情景，如图所示，此过程液体吸收X射线的能量，内能________，发生的物态变化是________．
【答案】 ①. 增大 ②. 汽化
【解析】
【详解】[1][2]该过程中，液体吸收X射线的能量，内能增大，物体由液态变为气态，发生了汽化现象．
17. 在家用电器调查活动中，小乐让电热水器单独工作，测得如图所示的电能表5min转盘转了300r，热水器消耗的电能为_______ ，热水器的实际功率为____kW。
【答案】 ①. 0.1 ②. 1.2
【解析】
【详解】[1]电能表每转3000转消耗1 电能，则转动300转消耗的电能

[2]热水器的实际功率
18. 如图所示为某品牌充电宝，容量为20000mA·h，输出电压为5V。充电宝充电时与其它家用电器连接方式是 ___________；这款充电宝一次最大储存的能量是 ___________J，存储能量的过程中它相当于 ___________（选填“电源”或“用电器”）。
【答案】 ①. 并联 ②. 3.6×105 ③. 用电器
【解析】
【详解】[1]充电宝充电时与其它家用电器互不影响，是并联的。
[2]充电宝电池的容量为
Q=20000mA·h=20A·h
这款充电宝一次最大储存的能量
W=UIt=5V×20A×3600s=3.6×105J
[3]充电宝存储能量的过程中将电能转化为化学能，相当于用电器。
19. 某吊扇的电动机工作时电压为220V，线圈中电流为0.3A，线圈电阻为50Ω，该电动机工作1s消耗的电能为___J，产生的热量为_____J｡
【答案】 ①. 66 ②. 4.5
【解析】
【详解】[1]该电动机工作1s消耗的电能为
[2]该电动机工作1s产生的热量为
20. 如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是_________联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则_________。

【答案】 ①. 串 ②. 2∶1
【解析】
【详解】[1]闭合S1，断开S2、S3，灯L1、L2串联，电压表没有接入电路。
[2]闭合S1、S2，断开S3，灯L1、L2串联，灯L1、L2串联，电压表测量电源电压，即电源电压为U1；闭合S1、S3，断开S2，灯L1、L2串联，电压表测量L2两端的电压，又两灯完全相同，则L1和L2两端电压相等，根据串联电路的总电压等于各用电器两端的电压之和，则
21. 如图甲，电源电压保持不变，R1=10Ω。先将S1、S2闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V。则R1前后两种情况下的功率之比为 ___________。
【答案】81︰25
【解析】
【详解】将S1、S2闭合时，电路中只有R1工作，电压表测电源电压，也等于R1此时两端电压。
由图乙可知，电压表量程为0～3V，分度值为0.1V，示数为2.7V，即电源电压
U=U1=2.7V
再断开S2时，电路为R1和R2的串联电路，电压表测电阻R1两端的电压。两个电阻串联，R1两端电压等于电源电压的一部分，即电压表的示数减小了1.2V，则R1两端的电压为
U1＇=U﹣ΔU=2.7V﹣1.2V=1.5V
R1前后两种情况下的功率之比为
三、作图题：本题有2小题，每小题2分，共4分。
22. 根据通电螺线管的磁感线方向，在图中的括号内分别标出螺线管的“N”或“S”极和电源的“+”或“﹣”极。

【答案】
【解析】
【详解】由图可知，螺线管外部的磁感线是从右端出来的，所以螺线管的右端为N极，左端为S极；根据安培定则可知，螺线管中电流的方向是从右端流入、左端流出，所以电源的右端为正极，左端为负极，如图所示：

23. 小乐在物理兴趣小组研究了一种调光台灯，如图是它的内部电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱，请用笔画线代替导线按要求完成电路的连接，要求：闭合开关时，旋钮带动滑片逆时针转动时，灯泡变亮（电源未画出）。
【答案】
【解析】
【详解】由题意可知，电位器可调节灯的亮度，所以它应该与灯串联；闭合开关时，旋钮带动滑片逆时针转动时，灯泡变亮，则此时电路中电流变大，故由欧姆定律可知，旋钮带动滑片逆时针转动时，滑动变阻器接入电路中的阻值减小，则应接入a、b接线柱，电路连接如下图所示
四、 问答题：本题有1小题，共4分。
24. 解释高压输电能减少电能损失？
【答案】当输电功率一定时，提高输电电压能减小输电电流，根据知，电流减小时能减小输电线的发热功率，则减小了电能损失．
【解析】
【详解】远距离输电过程中，电能耗损主要是由于电流的热效应而造成的；一定时间内输电线产生的热量为，则输电线的电热功率为．
根据知，输电电流为：，在输电功率P输一定的情况下，U输越大，输电电流I输越小，又因为输电线电阻R一定，由知，输电电流减小时，能有效减少输电线的发热功率，即减小输电电能损失．
【点睛】注意电功率变形公式的应用，牢记和，在纯电阻电路中两公式可以直接使用，分析问题时稍显简单．
五、实验题 ：本题有7小题，每图或每空各1分 ，共30分。
25. 如图甲是小乐同学探究“水的沸腾 ”的实验装置。
（1）当水温上升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止记录；图乙中温度计的示数为 ______ ℃； 图丙中，表示水在沸腾时的现象是其中的______ 图；
（2）由图丁可知水的沸点为 ______ ℃ ， 当地的大气压 ______ 1 标准大气压；
（3）如果在其它条件不变的情况下，第15min后，继续对水加热1min，则水的沸点将____。
【答案】 ①. 98 ②. A ③. 98 ④. 小于 ⑤. 不变
【解析】
【详解】（1）[1]图中温度计每10摄氏度被分割成10小格，分度值为1℃，示数为98℃。
[2]水在沸腾前，下面的温度高于上面，气泡上升过程中，温度降低，体积变小。水沸腾时，整杯水的温度相同，气泡上升，受到水的压强减小，且不断有汽化的水蒸气进入气泡，体积变大。故图A表示的是水正在沸腾的情景，图B 是水沸腾前的情景。
（2）[3]水在沸腾时温度保持不变，由图可知，水温从第10min开始保持不变，此时水温为98℃，故水的沸点为98℃。
[4]水的沸点与大气压强有关，气压越低，水的沸点越低，实验测得水的沸点低于标准大气压下的沸点，说明此时的大气压强小于标准大气压。
（3）[5]大气压强不变时，水的沸点不变，所以第15min后，继续对水加热1min，水的沸点不变。
26. 如图甲所示，用相同的装置探究“A液体和B液体的温度变化与吸热的关系”。虚线框表示两个相同的容器。
（1）在两个相同的容器中加入初温相同、______相同的A液体和B液体；要选用相同酒精灯的目的是使A液体和B液体在相同时间内 ______；
（2）实验过程不断用玻璃棒进行搅拌，这样做的目的是 ___________；
（3）实验中，通过比较 ___________来间接反映两种液体吸收的热量；
（4）图乙是根据实验数据绘制成温度与时间的关系图像。冬天，小乐想自制一个暖手袋，若只能从A液体或B液体中选一种液体装入暖手袋作为供热物质，则应选择 ___________。
【答案】 ①. 质量 ②. 吸收热量相同 ③. 使液体受热均匀 ④. 加热时间 ⑤. A
【解析】
【详解】（1）[1]在探究“A液体和B液体的温度变化与吸热的关系”的实验中，采用了控制变量法，根据控制变量法可知，应保持两种A、B两种液体的质量和初温相同。
[2]相同的酒精灯在相同时间内放出的热量相同，所以选用相同的酒精灯的目的是：使A液体和B液体在相同的时间内吸收的热量相等。
（2）[3]为使液体受热均匀，实验过程不断用玻璃棒进行搅拌。所以实验中使用玻璃棒的目的是使液体受热均匀。
（3）[4]相同的加热器在相同时间内放出的热量相同，根据转换法，两种液体吸收热量的多少可通过加热时间比较。
（4）[5]由乙图可知：质量相等的A和B两种液体，在吸收相同热量时（加热时间相同），A升温较低，则A的吸热能力强，A的比热容大；由于A的比热容大，根据Q=cmΔt可知，质量相同的A、B液体降低相同的温度，A放热多，故选择A液体装入暖手袋中作为供热物质。
27. 在“探究电流产生的热量与电阻的关系”的实验中，提供了如图的实验器材，其中R1>R2。
（1）电路中电阻丝的连接方式是为了控制 ___________和通电时间相同；电阻丝放出热量的多少，是通过 ___________来进行判断的；
（2）闭合开关，经过一定的时间，用电阻丝R1加热的煤油温度升高了Δt1，用电阻丝R2加热的煤油温度升高了Δt2，那么Δt1___________Δt2（选填“大于”、“小于”或“等于”）；
（3）实验中加热煤油而不用水的主要原因是 ___________。
【答案】 ①. 电流 ②. 温度计的示数变化 ③. 大于 ④. 煤油的比热容小于水的比热容
【解析】
【详解】（1）[1]闭合开关，两电阻串联接入电路，串联电路各处电流相等，所以电路中电阻丝的连接方式是为了控制电流相等。
[2]电阻丝放出热量的多少不能直接观察，是通过温度计的示数变化来进行判断的，这种实验方法叫转换法。
（2）[3]闭合开关，因电流和通电时间相同，R1>R2，根据Q=I2Rt可知，经过一定时间，R1产生的热量多，根据可知Δt1大于Δt2。
（3）[4]为了在较短的时间内达到明显的实验效果，选用煤油而不用水做实验，主要是由于煤油的比热容小于水的比热容，质量相同吸收相同的热量，温度变化更明显。
28. 小乐到实验室做“测量小灯泡额定功率”的实验（小灯泡标有“2.5V”字样）。
（1）如图甲所示，闭合开关，移动滑片P到某一位置时，电压表示数如图乙所示，为了继续完成实验，应将滑片P向 ___________（选填“A”或“B”）端移动。小乐根据实验所测的数据，作出如图丙所示的图像，则小灯泡的额定功率为 ___________W；
（2）小乐 ___________（选填“能”或“不能”）用该实验装置中的器材完成探究电流与电压的关系。
【答案】 ①. B ②. 0.5 ③. 不能
【解析】
【详解】（1）[1]灯在额定电压下正常发光，图乙中电压表选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯两端的电压，根据串联电路电压的规律，应减小变阻器两端的电压，由分压原理，应减小变阻器连入电路中的电阻，故滑片应向B端移动，直到电压表示数为额定电压。
[2]由如图丙所示的图像知，灯在额定电压下的电流为0.2A，则小灯泡的额定功率为
（2）[3]探究电流与电压的关系时，要控制电阻不变，而灯的电阻随温度的变化而变化，故不能用该实验装置中的器材完成探究电流与电压的关系。
29. 在“探究电流与电阻的关系 ”实验中，有定值电阻 5 个（5Ω 、10Ω 、15Ω 、20Ω 、25Ω）。
（1）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）；_______
（2）正确连接电路后，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图乙，其中阴影面积的物理意义是________ ，其数值为 ________；
（3）通过图像可以得出结论：_______；
（4）为了更直观地表示电压不变时电流与电阻的关系，可以改变横坐标，处理数据后画出电流I 与 _________ 的关系图线。
【答案】 ①. ②. 定值电阻两端的电压 ③. 2.5 V ④. 电压一定时，电流与电阻成反比 ⑤. 定值电阻 R 的倒数##
【解析】
【详解】（1）[1]滑片向左滑动时，电流表示数变大，说明滑动变阻器连入电路的阻值减小，故应用导线将电源正极与滑动变阻器A端接线柱相连，如图所示
（2）[2]阴影部分的面积等于定值电阻阻值乘以电流，由欧姆定律可知，乘积即为定值电阻两端的电压，即
[3]数值为
（3）[4]由图像可知，电压一定时，电阻变为原来的几倍，电流就为原来的几分之一，故得出结论：在电压一定时，电流与电阻成反比。
（4）[5]电流与电阻成反比，则电流与电阻的倒数成正比，故为了更直观地表示电压不变时电流与电阻的关系，可以在处理数据后画出电流I 与的关系图线。
30. 图甲是用伏安法测一只阻值未知的定值电阻 Rx 阻值的实物电路，电源电压恒为4.5V。

（1）图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；_______
（2）改正电路后，闭合开关，滑动变阻器滑片P移动过程中，电压表和电流表突然都无示数。若电路中仅有一处故障，则故障不可能是_________；
A．电流表接线松开 B．定值电阻 Rx 断路 C．滑动变阻器R断路 D．开关S接触不良
（3）故障排除后，移动滑片，当电压表示数为2.4V时，电流表示数如图乙所示，则待测电阻 Rx =_________Ω；
（4）现有三组数据如下表所示，分析可知，实验中应选择最大阻值为 _______ 的滑动变阻器；
A．10 Ω B．20 Ω C．50 Ω
（5）若实验中只有一个电压表和一个已知阻值为的定值电阻，小龙设计了如图丙所示的电路，同样可以测量未知电阻的阻值，请将以下实验步骤补充完整：
①闭合开关S、断开开关，用电压表测出待测电阻两端的电压为；
②___________ ，记下此时电压表读数为U；
③请写出未知电阻阻值表达式：___________ （用U、和表示）。
【答案】 ①. ## ②. B ③. 10 ④. C ⑤. 闭合开关S、S1 ⑥.
【解析】
【详解】（1）[1]电路为串联电路，电压表测量待测电阻两端的电压，图中电流表与电阻并联，电压表串联在电路中，错误导线是连接滑动变阻器与定值电阻的导线。去掉错误导线后，用导线将待测电阻右接线柱与电压表负接线柱相连，或用导线将待测电阻右接线柱与开关左接线柱相连，如图所示
或
（2）[2]滑动变阻器滑片P移动过程中，电压表和电流表突然都无示数，说明电路中存在断路。
ACD．电流表接线松开、滑动变阻器R断路及开关S接触不良都会导致电路断路，故ACD正确，不符合题意；
B．定值电阻Rx断路，电压表串联进电路，电压表有示数，故B错误，符合题意。
故选B。
（3）[3]电流表连接的是小量程，分度值为0.02A，示数为0.24A，则电阻阻值为

（4）[4]由欧姆定律可知，电源电压一定时，电阻越大，电路中电流越小，电路中最小电流为0.1A，此时电压表示数为1.0V，则此时滑动变阻器的阻值为
故选C。
（5）[5]闭合开关S、断开开关，电路为串联电路，用电压表测出待测电阻两端的电压为。闭合开关S、S1，电路为只有的简单电路，此时电压表读数为U，即电源电压为U。
[6]串联时电路中的电流为
由串联电路分压特点可知，的阻值为
31. 小明做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，实验装置中甲部分与 ___________（填“电动机”或“发电机”）的工作原理相同，cd棒运动过程中，将电能转化成 ___________能。
【答案】 ①. 发电机 ②. 机械
【解析】
【详解】[1]闭合开关，导体ab和cd组成一个闭合电路，甲图中，闭合电路的一部分导体ab在磁场中进行切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象，利用电磁感应现象制成了发电机。
[2]电路中有了感应电流之后，感应电流经过导体cd，导体cd成为通电导体在磁场中受力而运动，这是生活中电动机的工作原理，在cd棒运动过程中，是将电能转化成机械能。
六、计算题 ：本题有3小题，共20分。解答过程要写出必要的文字说明 、依据的公式、重要演算步骤 ，结果要写明数值和单位。
32. 如图 所示，电源电压不变，只闭合开关 S1，电流表示数为 0.6A， S1、S2都闭合，电流表示数为 1.5A，已知 R1＝30Ω，求：
（1）电源电压 U 是多少?
（2）R2的阻值是多少?
【答案】（1）18V；（2）20Ω
【解析】
【详解】解：（1）只闭合开关 S1，电路为R1的简单电路，电流表测电路的电流，根据电流表示数为 0.6A，由欧姆定律，电源电压
U=I1R1=0.6A×30Ω=18V
（2）S1、S2 都闭合，两电阻并联，电流表测干路的电流，电流表示数为 1.5A，由并联电路各支路可独立工作、互不影响，通过R1的电流保持不变，根据并联电路电流的规律，通过R2 的电流
I2=I-I1=1.5A-0.6A=0.9A
根据欧姆定律，R2的阻值为
答：（1）电源电压 U 是18V；
（2）R2 阻值是20Ω。
33. 某燃气热水器工作时，将20kg的水从5℃加热到45℃，燃烧了0.1m3的天然气。求：
（1）水吸收了多少热量？［c水=4.2×103J/(kg·℃)］
（2）0.1m3的天然气完全燃烧放出的热量是多少？(q天然气=4.0×107J/m3)
（3）该燃气热水器的效率是多少？
【答案】（1）3.36×106J；（2）4.0×106J；（3）84%
【解析】
【详解】(1)水吸收的热量为

答：水吸收的热量为。
(2) 0.1m3的天然气完全燃烧放出的热量为

答：0.1m3的天然气完全燃烧放出的热量为。
(3)该燃气热水器的效率为

答：该燃气热水器的效率为84%。
34. 如图甲所示，某温控装置可简化为控制电路和工作电路两部分，工作电路由电压U2=220V的电源、电阻R2=100Ω的电热丝和开关S2组成；控制电路由电源、电磁铁（线圈阻值R0=20Ω）、热敏电阻R1和开关S1组成，R1的阻值随温度变化的曲线如图乙所示。当电磁铁线圈中的电流大于或等于50mA时，衔铁被吸合切断工作电路；当线圈中的电流小于或等于40mA时，衔铁被释放，接通工作电路。求：
（1）工作电路闭合时，R2在1min内产生的热量；
（2）若工作电路的温度最高不得超过48℃，控制电路的电源电压U1最小值；
（3）若电源U1电压恒定为12V，此装置温度可控制范围。
【答案】（1）29040 J；（2）10V；（3）32 ~40 ℃
【解析】
【详解】解：（1）工作电路闭合时，R2独立工作，R2在1 min内产生的热量

（2）若工作电路的温度最高不超过48 ℃，热敏电阻R1的阻值为180欧姆，当电磁铁线圈中的电流大于或等于50 mA时，衔铁被吸合工作电路切断，说明此时电磁铁电路中电流最小为50mA，控制电路的电源电压U1最小值应是
（3）当控制电路中电流为50mA时，电路中电阻为
此时热敏电阻R1阻值为
由图像得，此时温度为40℃。当控制电路中电流为40mA时，电路中电阻为
此时热敏电阻R1阻值为
由图像得，此时温度为32℃，则此装置可控制的温度范围是32~40℃。
答：（1）工作电路闭合时，R2在1 min内产生的热量29040 J；
（2）若工作电路的温度最高不超过48 ℃，控制电路的电源电压U1最小值应是10V；
（3）若电源U1电压恒为12 V，此装置可控制的温度范围是32 ~40 ℃。品牌
型号
HY2215-11E
额定电压
220V
挡位
3挡
额定功率
低温880W
中温1100W
高温1980W
实验次数
电压 U/V
电流 I/A
电阻 R/Ω
1
1.0
0.10
2
1.5
0.15
3
3.0
0.30
