57，河北省衡水市枣强县第二中学2022-2023学年九年级下学期第二次月考物理试卷
展开
这是一份57，河北省衡水市枣强县第二中学2022-2023学年九年级下学期第二次月考物理试卷，共9页。试卷主要包含了选择题，填空及简答题，实验探究题，计算应用题等内容，欢迎下载使用。

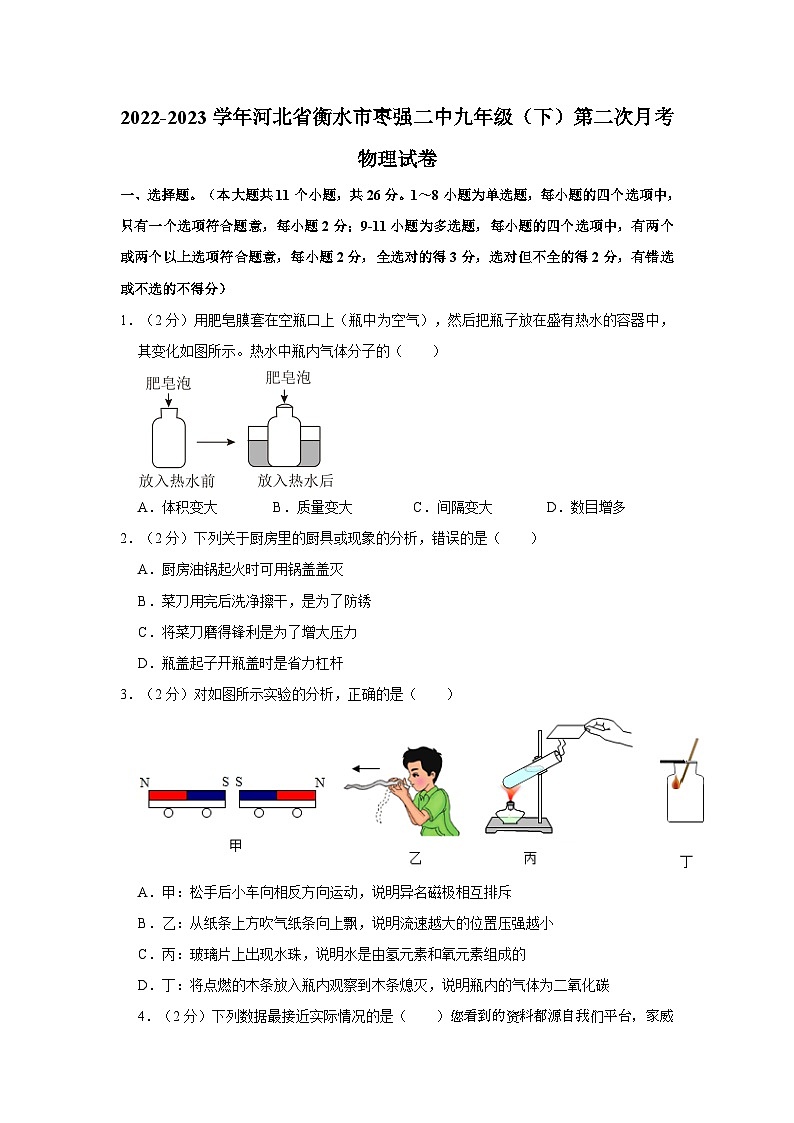

1．（2分）用肥皂膜套在空瓶口上（瓶中为空气），然后把瓶子放在盛有热水的容器中，其变化如图所示。热水中瓶内气体分子的（ ）
A．体积变大B．质量变大C．间隔变大D．数目增多
2．（2分）下列关于厨房里的厨具或现象的分析，错误的是（ ）
A．厨房油锅起火时可用锅盖盖灭
B．菜刀用完后洗净擦干，是为了防锈
C．将菜刀磨得锋利是为了增大压力
D．瓶盖起子开瓶盖时是省力杠杆
3．（2分）对如图所示实验的分析，正确的是（ ）
A．甲：松手后小车向相反方向运动，说明异名磁极相互排斥
B．乙：从纸条上方吹气纸条向上飘，说明流速越大的位置压强越小
C．丙：玻璃片上出现水珠，说明水是由氢元素和氧元素组成的
D．丁：将点燃的木条放入瓶内观察到木条熄灭，说明瓶内的气体为二氧化碳
4．（2分）下列数据最接近实际情况的是（ ）您看到的资料都源自我们平台，家威杏 MXSJ663 低至0.3元/份A．中学生跑完50m用时约2s
B．一名中学生的质量约为50kg
C．人体正常体温约为88℃
D．核酸检测用的口咽拭子长度约为60cm

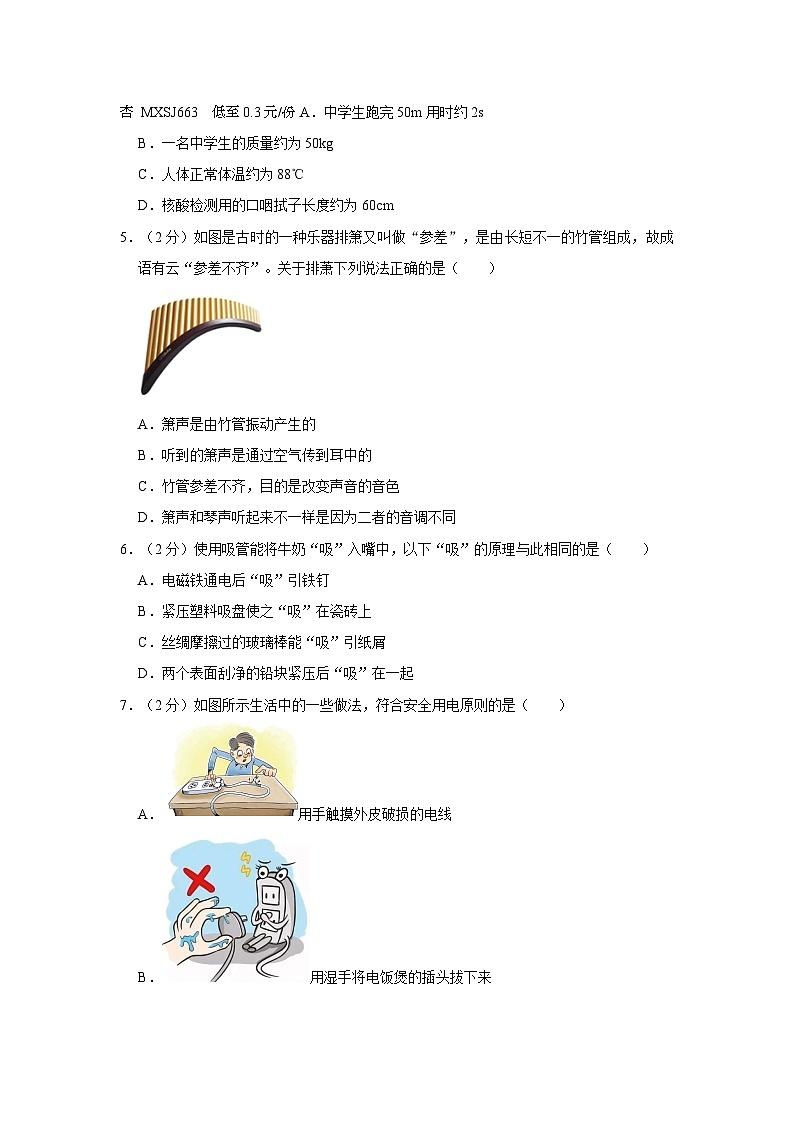

5．（2分）如图是古时的一种乐器排箫又叫做“参差”，是由长短不一的竹管组成，故成语有云“参差不齐”。关于排萧下列说法正确的是（ ）
A．箫声是由竹管振动产生的
B．听到的箫声是通过空气传到耳中的
C．竹管参差不齐，目的是改变声音的音色
D．箫声和琴声听起来不一样是因为二者的音调不同
6．（2分）使用吸管能将牛奶“吸”入嘴中，以下“吸”的原理与此相同的是（ ）
A．电磁铁通电后“吸”引铁钉
B．紧压塑料吸盘使之“吸”在瓷砖上
C．丝绸摩擦过的玻璃棒能“吸”引纸屑
D．两个表面刮净的铅块紧压后“吸”在一起
7．（2分）如图所示生活中的一些做法，符合安全用电原则的是（ ）
A．用手触摸外皮破损的电线
B．用湿手将电饭煲的插头拔下来
C．电动机的金属机壳没有接地
D．用干木棒拨开触电者身上的电线

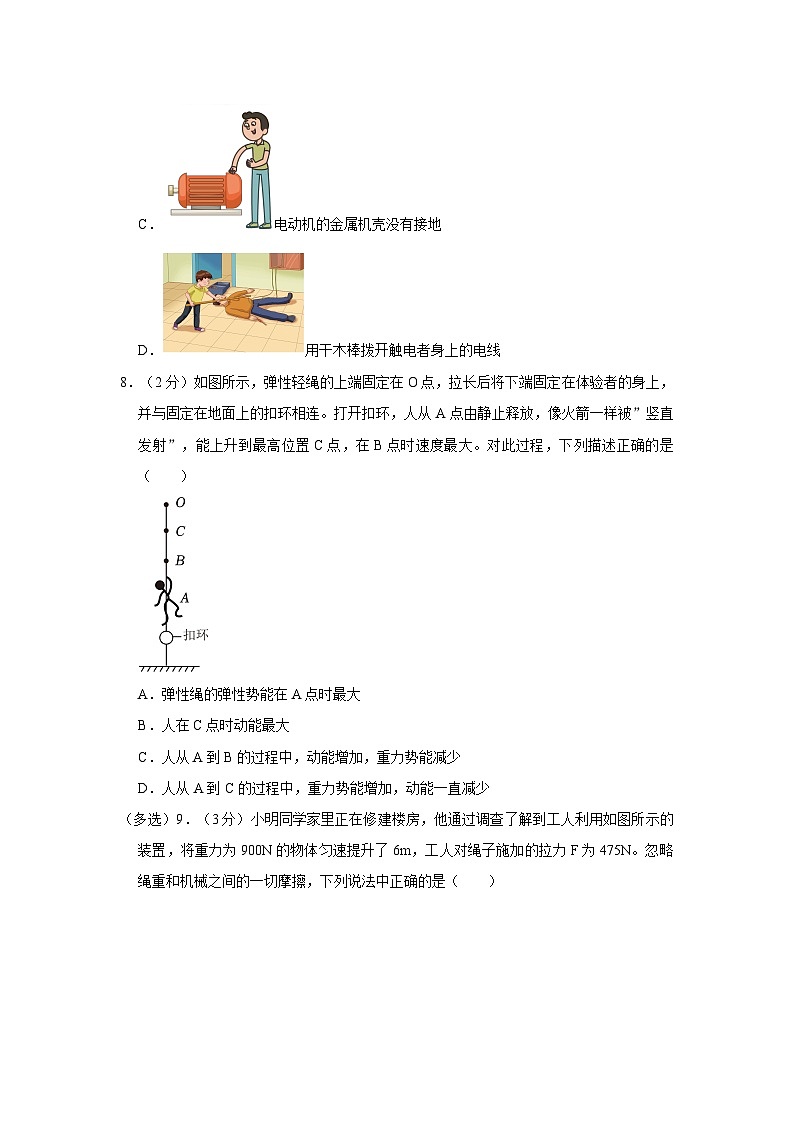

8．（2分）如图所示，弹性轻绳的上端固定在O点，拉长后将下端固定在体验者的身上，并与固定在地面上的扣环相连。打开扣环，人从A点由静止释放，像火箭一样被”竖直发射”，能上升到最高位置C点，在B点时速度最大。对此过程，下列描述正确的是（ ）
A．弹性绳的弹性势能在A点时最大
B．人在C点时动能最大
C．人从A到B的过程中，动能增加，重力势能减少
D．人从A到C的过程中，重力势能增加，动能一直减少
（多选）9．（3分）小明同学家里正在修建楼房，他通过调查了解到工人利用如图所示的装置，将重力为900N的物体匀速提升了6m，工人对绳子施加的拉力F为475N。忽略绳重和机械之间的一切摩擦，下列说法中正确的是（ ）
A．拉力F做功为2850J
B．动滑轮的重力为50N
C．拉力F做的额外功为300J
D．如用该装置匀速提升重力为950N的物体，则该滑轮组的机械效率为95%
（多选）10．（3分）在“探究凸透镜成像的规律”实验中，光具座上依次摆放蜡烛、凸透镜和光屏，如图所示，此时烛焰在光屏上恰好成清晰、等大的像。下列说法正确的是（ ）
A．凸透镜的焦距为20cm
B．当蜡烛因燃烧逐渐变短，光屏上的像会逐渐向上移动
C．取下光屏，人眼在原光屏处的右侧通过透镜可以看到倒立放大的实像
D．若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像光屏应向左移动
（多选）11．（3分）如图所示的电路中，电源电压恒为15V，小灯泡L标有“6V 3W”字样，a和b为电流表或电压表。只闭合开关S1，在保证电路安全的情况下，移动滑动变阻器滑片各电表均有示数变化，再闭合开关S2，当滑片P向左滑到中点时，小灯泡正常发光，电流表A的示数为1.5A，下列说法正确的是（ ）
A．a为电压表，b为电流表
B．滑动变阻器的最大阻值为12Ω
C．若先闭合S1，再闭合S2，a表的示数变大，b表的示数不变
D．若只闭合S1，当滑片滑到最右端时，R1与R2的电功率之比是1：2
二、填空及简答题。（本大题共7个小题；作图1分，其他小题每空1分，共23分）
12．（2分）唐代卢全《月蚀》诗：“烂银盘从海底出，出来照我草屋东。”（烂：光洁灿烂）诗句中描述的“烂银盘”是月亮在海水中的 （选填“实”或“虚”）像，是由光的 形成的。
13．（3分）在冬奥会滑冰比赛中，为了消除冰刀造成的划痕，使冰面恢复平整，常在比赛间隙进行“补冰”，“补冰”时，工作人员在冰面上浇水，并向浇水处喷撒干冰（固态二氧化碳）此过程中干冰迅速 （填物态变化名称）， （选填“吸收”或“放出”）热量，使划痕处的水 （填物态变化名称）成冰，实现快速“补冰”。
14．（2分）某同学将棋子放在倒立的矿泉水瓶下，并用筷子快速地把矿泉水瓶下方压着的棋子打走（如图所示）。在棋子被打走后，矿泉水瓶由于 不会一起飞出；被打走的棋子在水平桌面减速滑行的过程中所受的摩擦力 （选填“变大”“变小”或“不变”）。请在图中画出矿泉水瓶所受重力的示意图。
15．（3分）如图甲所示，小明同学用水冷却牛奶，将盛着牛奶的密闭容器浸在质量为2kg的水中，牛奶的内能是通过 （选填“做功”或“热传递”）的方式减小的。小明根据观察的数据绘制了牛奶、水的温度随时间变化的图像，如图乙所示，则水吸收的热量是 J。[c水＝4.2×103J/（kg•℃）]
16．（3分）2022年6月5日，长征二号F遥十四运载火箭托载神舟十四号载人飞船发射升空。飞船与天和核心舱对接完成后，以核心舱为参照物，飞船是 的。神舟飞船进入太空后，利用太阳能电池板供电，太阳能属于 （选填“可再生”或“不可再生”）能源，不久后宇航员将在空间站进行太空授课，届时将利用 向地球传递信息。
三、实验探究题。（本大题共4个小题；第19题4分，第20题6分，第21题7分，共17分）
17．（4分）如图是某兴趣小组的同学做“探究磁场对通电导体作用”的实验装置。
（1）闭合开关前，导体棒ab静止，闭合开关后，导体棒ab向左运动，说明 。
（2）若要探究通电导体在磁场中受力的方向和磁场方向是否有关，接下来的操作是 。
（3）如果同时改变磁场方向和电流方向， （选填“能”或“不能”）确定受力方向与磁场方向或电流方向是否有关。
（4）另一小组的同学闭合开关后左右移动滑动变阻器的滑片，发现导轨上的导体ab始终处于静止状态。经检查，全部实验器材均无故障且连接无误，你认为通电导体ab在磁场中处于静止的原因是 。（写出一条即可）
18．（6分）某物理兴趣小组利用弹簧测力计、水、小石块（不吸水）、溢水杯、小桶、细线等实验器材探究浮力的大小与排开液体所受到的重力的关系。
（1）如图所示的甲、乙、丙、丁四个实验步骤，最科学合理的实验顺序是 。
（2）根据图中的实验数据可求出石块的密度为 kg/m3（g取10N/kg，ρ水＝1.0×103kg/m3）。
（3）兴趣小组的同学换用不同的物体（不吸液体）或液体按科学合理的顺序进行了多次实验，由实验数据得出F浮 G排（选填“＞”“＜”或“＝”），从而验证了阿基米德原理的正确性。
（4）图丁步骤中，小石块逐渐浸入液体过程中（未接触溢水杯），液体对杯底的压强 （选填“逐渐变大”“一直不变”或“逐渐变小”）。
（5）如果换用密度小于液体密度的物体（不吸液体）来进行该实验，则图 步骤中可不使用弹簧测力计。
（6）其中一个同学每次进行图甲步骤时，都忘记将溢水杯中液体装满，其他步骤无误，因而他会得出F浮 G排（小桶中液体所受重力）的结论。（选填“＞”“＜”或“＝”）
19．（7分）小明利用如图所示的电路测定小灯泡的额定功率，提供的器材有：额定电压为2.5V的小灯泡、电流表、电压表、电池组（三节干电池串联，电压为4.5V）、滑动变阻器（20Ω 1A）、开关一个和导线若干。
（1）用笔画线代替导线，将如图1乙中的实物电路按照图1甲所示的电路图连接完整。
（2）闭合开关后，移动滑片P到某一位置时，电压表的示数如图1丙所示，为 V；若要测小灯泡的额定功率，应将滑片P向 （选填“左”或“右”）端移动，使电压表的示数为 V。
（3）小明移动滑片P，读出多组对应的电压表和电流表的示数，绘制了I﹣U图象如图2中的A所示，根据图象信息，可计算出小灯泡的额定功率是 。
（4）小红用相同的器材和电路图做该实验时，由于接线错误，根据测量的数据绘制出的I﹣U图象如图2中的B所示。你认为错误的原因可能是 。
【拓展】小明同学用一个已知阻值的定值电阻R0替换原有的电流表，结合原实验器材，通过如图3所示同一电路的两次电压测量，也测出了小灯泡的额定功率。结合题中给定的数据分析，所选定值电阻R0的阻值最合适的是 （填字母）。
A.0.5Ω
B.5Ω
C.10Ω
D.20Ω
四、计算应用题。（本大题共3个小题；第22题5分，第23题6分，第24题7分，共18分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
20．（7分）如图所示是物理科技小组设计的锻炼力量的简易健身器材，重力不计的轻质杠杆AB可绕支点O无摩擦转动，AO长0.6m，OB长1m。用绳子将底面积为100cm2的圆柱体M挂在杠杆的B端，当在A点施加竖直向下的拉力F为300N时，杠杆处于水平平衡状态，此时M对地面的压强为7000Pa。求：
（1）杠杆B端所受绳子的拉力；
（2）物体M的重力；
（3）物理科技小组的同学保持F的大小不变，将F的作用点从A点向O点移动30cm，同时将M左右两侧分别沿竖直方向切去相同的体积，使M对地面的压强为10000Pa，则切之后M剩余的重力为多少N？
21．（9分）如图所示，电源电压为16V且保持不变，电阻R0的阻值为10Ω，滑动变阻器R1上标有“30Ω 2A”字样，电流表量程为0～3A，电压表量程为0～15V。闭合开关S后，电路中的电流为0.4A。
（1）求电压表的示数；（2）求通电10s，电流通过滑动变阻器R1所做的功；
（3）在各电路元件均安全工作的条件下，移动变阻器的滑片，求R0消耗的实际电功率的最大变化量。
参考答案
一、选择题。（本大题共11个小题，共26分。1～8小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；9-11小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题2分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分）
1．C；2．C；3．B；4．B；5．B；6．B；7．D；8．A；9．BCD；
10．BD；11．ABD；
二、填空及简答题。（本大题共7个小题；作图1分，其他小题每空1分，共23分）
12．虚；反射；13．升华；吸收；凝固；14．惯性；不变；15．热传递；1.68×105；16．静止；可再生；电磁波；
三、实验探究题。（本大题共4个小题；第19题4分，第20题6分，第21题7分，共17分）
17．磁场对通电导体有力的作用；断开开关，仅将图中磁铁的N、S极对调，再闭合开关，观察导体的运动方向；不能；磁体磁性太弱；18．丙、甲、丁、乙；2.8×103；＝；一直不变；丁；＞；19．2.2；左；2.5；0.75W；电压表并联在滑动变阻器两端；B；
四、计算应用题。（本大题共3个小题；第22题5分，第23题6分，第24题7分，共18分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
20．（1）杠杆B端所受绳子的拉力为180N；
（2）物体M的重力为250N；
（3）切之后M剩余的重力为150N；21．（1）电压表的示数4V；
（2）通电10s，电流通过滑动变阻器R1所做的功48J；
（3）R0消耗的实际电功率的最大变化量20.9W。；
