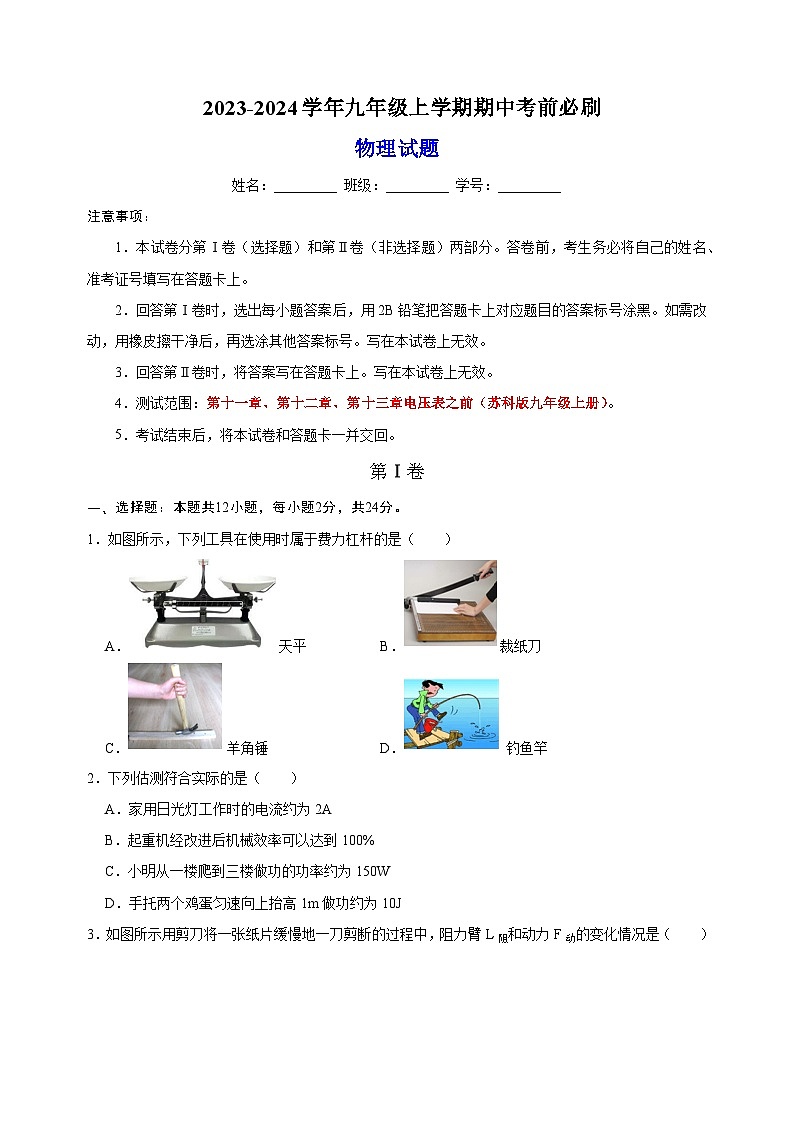

苏科版九年级上学期物理期中考前必刷卷（含答案解析）

这是一份苏科版九年级上学期物理期中考前必刷卷（含答案解析），共22页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围等内容，欢迎下载使用。

姓名：_________ 班级：_________ 学号：_________
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．测试范围：第十一章、第十二章、第十三章电压表之前（苏科版九年级上册）。
5．考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷
选择题：本题共12小题，每小题2分，共24分。
1．如图所示，下列工具在使用时属于费力杠杆的是（ ）
A．天平B．裁纸刀
C．羊角锤D．钓鱼竿
2．下列估测符合实际的是（ ）
A．家用日光灯工作时的电流约为2A
B．起重机经改进后机械效率可以达到100%
C．小明从一楼爬到三楼做功的功率约为150W
D．手托两个鸡蛋匀速向上抬高1m做功约为10J

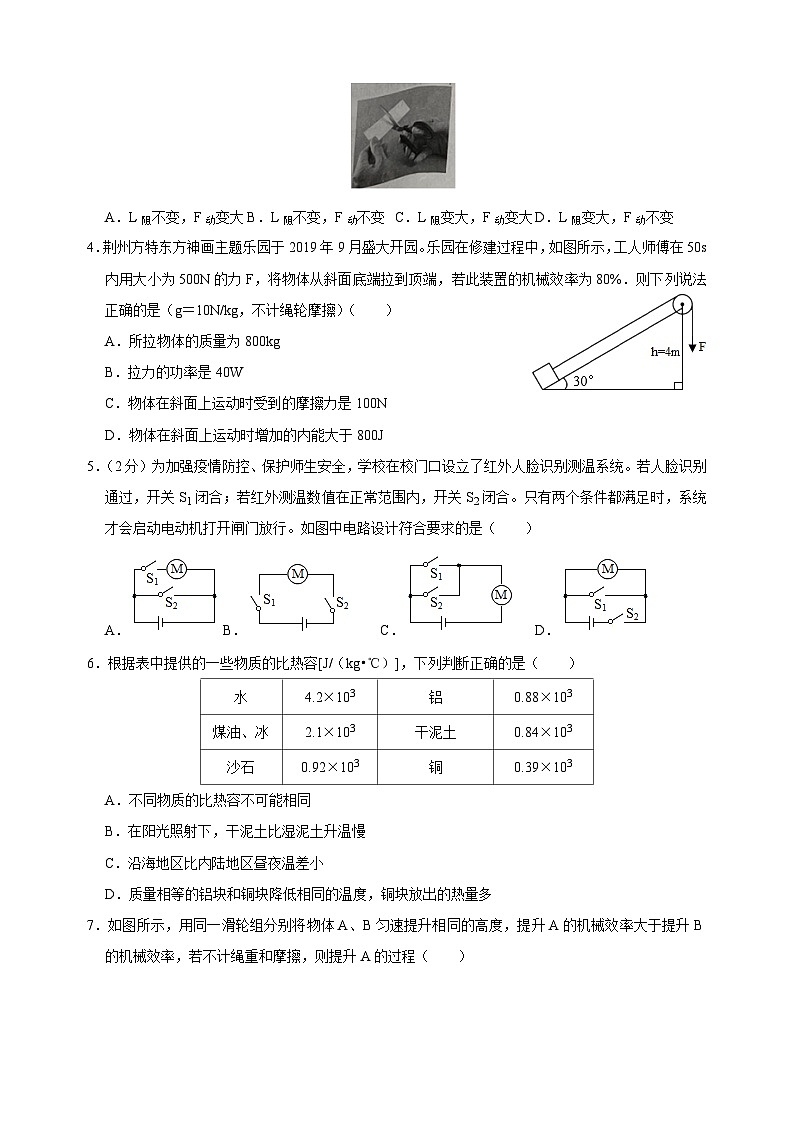

3．如图所示用剪刀将一张纸片缓慢地一刀剪断的过程中，阻力臂L阻和动力F动的变化情况是（ ）
A．L阻不变，F动变大B．L阻不变，F动不变C．L阻变大，F动变大D．L阻变大，F动不变
4．荆州方特东方神画主题乐园于2019年9月盛大开园。乐园在修建过程中，如图所示，工人师傅在50s内用大小为500N的力F，将物体从斜面底端拉到顶端，若此装置的机械效率为80%．则下列说法正确的是（g＝10N/kg，不计绳轮摩擦）（ ）
A．所拉物体的质量为800kg
B．拉力的功率是40W
C．物体在斜面上运动时受到的摩擦力是100N
D．物体在斜面上运动时增加的内能大于800J
5．（2分）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。如图中电路设计符合要求的是（ ）
A．B．C．D．
6．根据表中提供的一些物质的比热容[J/（kg•℃）]，下列判断正确的是（ ）
A．不同物质的比热容不可能相同
B．在阳光照射下，干泥土比湿泥土升温慢
C．沿海地区比内陆地区昼夜温差小
D．质量相等的铝块和铜块降低相同的温度，铜块放出的热量多

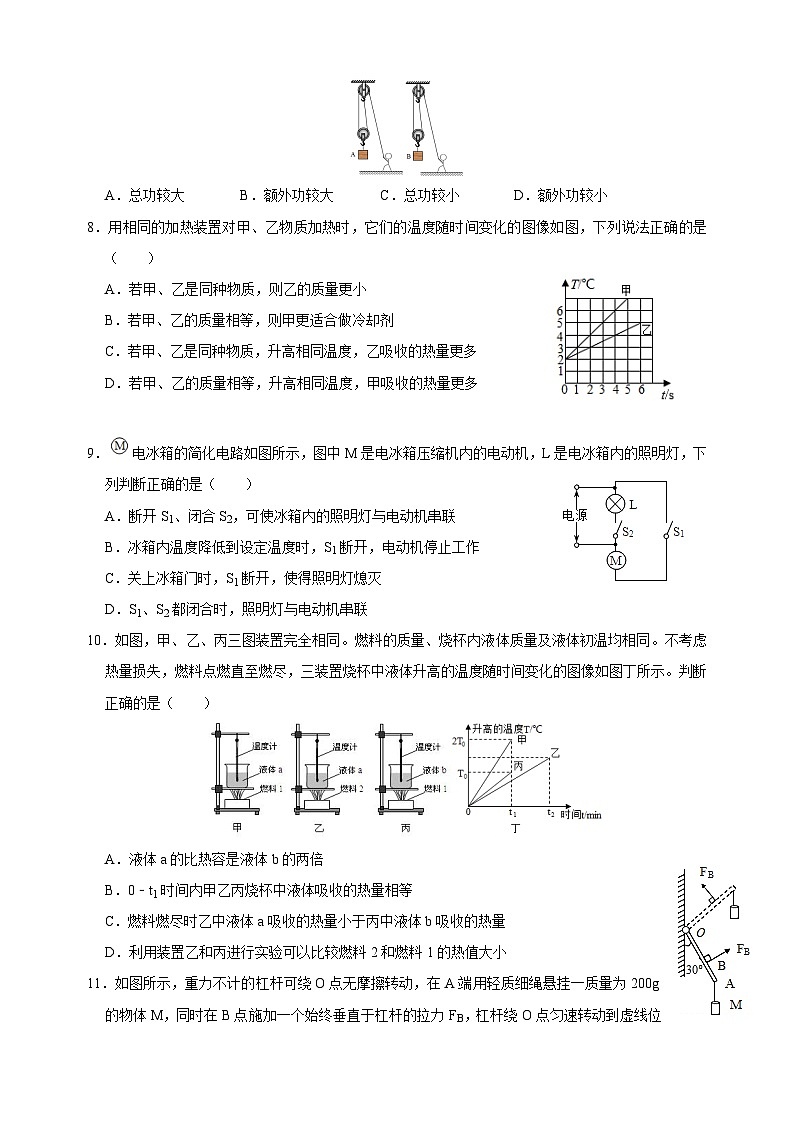

7．如图所示，用同一滑轮组分别将物体A、B匀速提升相同的高度，提升A的机械效率大于提升B的机械效率，若不计绳重和摩擦，则提升A的过程（ ）
A．总功较大B．额外功较大C．总功较小D．额外功较小
8．用相同的加热装置对甲、乙物质加热时，它们的温度随时间变化的图像如图，下列说法正确的是（ ）
A．若甲、乙是同种物质，则乙的质量更小
B．若甲、乙的质量相等，则甲更适合做冷却剂
C．若甲、乙是同种物质，升高相同温度，乙吸收的热量更多
D．若甲、乙的质量相等，升高相同温度，甲吸收的热量更多
9．电冰箱的简化电路如图所示，图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（ ）
A．断开S1、闭合S2，可使冰箱内的照明灯与电动机串联
B．冰箱内温度降低到设定温度时，S1断开，电动机停止工作
C．关上冰箱门时，S1断开，使得照明灯熄灭
D．S1、S2都闭合时，照明灯与电动机串联
10．如图，甲、乙、丙三图装置完全相同。燃料的质量、烧杯内液体质量及液体初温均相同。不考虑热量损失，燃料点燃直至燃尽，三装置烧杯中液体升高的温度随时间变化的图像如图丁所示。判断正确的是（ ）
A．液体a的比热容是液体b的两倍
B．0﹣t1时间内甲乙丙烧杯中液体吸收的热量相等
C．燃料燃尽时乙中液体a吸收的热量小于丙中液体b吸收的热量
D．利用装置乙和丙进行实验可以比较燃料2和燃料1的热值大小
11．如图所示，重力不计的杠杆可绕O点无摩擦转动，在A端用轻质细绳悬挂一质量为200g的物体M，同时在B点施加一个始终垂直于杠杆的拉力FB，杠杆绕O点匀速转动到虚线位置，OA＝3m，AB＝1m。下列说法正确的是（ ）
A．杠杆拉至与墙面夹角为30°时，FB＝3N
B．拉力F逐渐变大
C．杠杆绕O点缓慢转动到水平位置时拉力FB做的功为3J
D．此过程中，FB最大值为3N
12．如图所示电路，电源为两节新干电池，先闭合开关S1，再闭合开关S2的过程中，下列说法正确的是（ ）
A．电流表A1的示数不变
B．电流表A2的示数变大
C．电流表A2的示数不变
D．电流表A1、A2示数始终相等
第Ⅱ卷
二、填空题（每空1分，共26分）
13．2022年7月24日，长征五号B遥三运载火箭将质量超过23t的中国空间站问天实验舱送入轨道，创造了中国低轨发射重量和单体航天器重量纪录。运载火箭以液氢为燃料，主要是利用液氢的 大，燃烧会释放出较多的热量。火箭残骸返回落入地球大气层时，与空气剧烈摩擦，使箭体温度升高，直至烧毁，这是以
_________的方式改变物体内能。
14．如图所示，试管里的水蒸气推动橡皮塞冲出管口，水蒸气的内能转化为_________能，其能量的转化与汽油机的_________冲程相同，若汽油机飞轮转动的速度是2400r/min，则汽油机每秒对外做功_________次。汽油机获得9.2×106J的热量需要完全燃烧_________kg的汽油，假设这些热量中的42%被水吸收，能在标准大气压下，使质量为23kg、初温为20℃的水升高_________℃。[q汽油＝4.6×107J/kg，c水＝4.2×103J/（kg•℃）]
15．用如图所示的滑轮组匀速提升300N的重物，5s内提升了2m，动滑轮重60N。此过程中克服绳重和摩擦所做的额外功占总功的10%，则有用功为_________J，额外功为_________J，拉力为_________N，滑轮组的机械效率_________。
16．如图所示，探究重力势能的大小与哪些因素有关时，为了显示重力势能的大小，甲用橡皮泥代替沙子，乙用海绵代替沙子，你认为更合适是_________（甲/乙）的方法，理由是___________________________。
17．如图所示，在电路中只闭合开关S1时，灯泡_________发光，只闭合开关S2时，灯泡L1和L2是_________联；为了防止电源的损坏不能同时闭合开关_________。
18．为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置。原理如图所示，装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。定时器在电路中相当于_________（选填“用电器”“开关”或“电源”），点放烟花前，定时器在电路中应处于_________状态（选“断路”或“通路”），为完善设计方案，还需要在_________（选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作。
19．如图所示，一个重为8N的物体在恒力F作用下先后经过光滑水平面及与水平面成30°角的粗糙斜面，其中AB和CD段距离均为s，物体在AB和CD段运动时，拉力F所做的功分别为W1和W2，其大小关系是：W1_________W2（选填“＞”、“＜”或“＝”）。若物体在斜面上受到的摩擦力为1N，则斜面CD段的机械效率为_________。
20．在连接串、并联电路的实验中
（1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态。
（2）如图所示电路，闭合开关，两个灯泡都将_________（选填“不发光”或“被烧坏”），出现_________（选填“断路”或“短路”）现象。
（3）若使两灯串联，只需拆除导线_________（选填“b”、“c”或“d”），若使两灯并联，则下列方法可行的是_________（多选）
A.只需将导线b与D接线柱相连的一端与接线柱C连接
B.只需将导线b与D接线柱相连的一端与接线柱E连接
C.只需将导线e与F接线柱相连的一端与接线柱C连接
D.只需将导线e与F接线柱相连的一端与接线柱E连接
三、解答题（本题共10小题，共50分）
21．如图，用螺丝刀撬起图钉。请在图上画出作用在螺丝刀柄上A点的最小动力F1的示意图。
22．小明站在地上利用滑轮组将物体提高，请画出绕法。
23．根据图中标出的电流方向，在虚线框中填入电源、电流表的符号。要求：当开关S闭合后，两灯泡均发光。
24．小明用如图所示的长塑料尺（量程为0—20cm），弹簧测力计（量程为0—5N）等器材，验证杠杆平衡条件。将细绳一端固定在铁架台上的金属杆上，另一端系住塑料尺。
（1）待塑料尺静止后，如图甲所示，为了便于_________，应扶稳系住尺子的绳套，将尺子向 适当移动，直至塑料尺在_________位置平衡。调整好后，发现绳套系在11cm刻度处。
（2）接着小明将两个质量为100g的钩码用细绳悬挂在5cm刻度处，调整好弹簧测力计，利用细绳在6cm刻度处，沿_________方向，向上拉住刻度尺，使其平衡。为了确认正确的拉力方向后再读数，于是他在保持直尺位置不变的情况下，仅向左右适当倾斜弹簧测力计，测力计示数会变化，应将其中最_________示数作为读数记录。测力计示数如图丙所示，大小为_________N，记入表中，并进行多次实验。
（3）实验数据记录表如表：
根据杠杆平衡条件知识和相关信息判断：第③次实验调整钩码悬挂位置时，所能调整到的位置中，对应的最小刻度值为_________cm。
25．跳绳是我市初中毕业生体育测试的项目之一，小华想利用所学的物理知识估测自己跳绳时克服重力的平均功率（不计绳重）。
（1）用体重计测量自己的质量m；
（2）估测自己平均每次跳起的高度h（人的重心上升的高度）；
（3）用_________（填测量器材）记录跳n次所用的_________（填物理量与其对应字母）。
（4）计算出跳绳时克服重力的平均功率P＝_________。
（5）两人想比较跳绳的平均功率（假设两人跳起的平均高度相同），则_________。
A．频率相同，体重大的功率大 B．频率相同，跳的时间长的功率大
C．体重相同，频率高的功率小 D．体重相同，跳的时间长的功率大
（6）小华要想提高跳绳测试的成绩，请你从物理学角度为他提出一条合理的建议：_________。
26．在“探究影响动能大小因素”的实验中，小明让质量不同的铁球从斜面的同一高度由静止释放，撞击同一木块，能将木块撞出一段距离，如图甲所示。
（1）从同一高度由静止释放的目的是___________________________，该实验的目的是探究铁球的动能大小与_________的关系。
（2）该实验是通过观察__________________的大小，来比较铁球动能的大小。
（3）小华同学利用小车、速度传感器和其他仪器，也进行了“探究影响动能大小因素”的实验，如图乙。他测量了小车在水平面上运动的初速度和滑行的距离，数据如下表所示（小车的质量为0.1kg）。
分析实验数据得出：质量相同时，小车的动能与小车速度的关系是__________________。（用文字表述）
（4）在综合实践活动中，实验小组同学尝试改用如图丙所示装置探究“物体动能大小与哪些因素有关”，同学们经过讨论设计了以下两个实验方案。
方案一：用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，比较木块被撞击的距离；
方案二：用同一钢球将同一弹簧压缩至不同程度后静止释放，撞击同一木块，比较木块被撞击的距离。
上述方案可行的是：_________（填字母）。
A．只有方案一可行B．只有方案二可行C．两个方案均可行D．两个方案均不行
27．在“探究不同物质吸热升温现象”与“比较不同燃料燃烧放出热量”的实验中。
（1）“探究不同物质吸热升温现象”的实验，甲、乙虚线框中应选择的器材组合是_________（在“A”、“B”、“C”、“D”中选填两个序号）；“探究不同物质吸热升温现象”与“比较不同燃料燃烧放出热量”这两个实验中，除图中所示测量工具外，都还需要的测量工具还有_________。
（2）两个实验中都存在吸放热的过程和温度的测量，“探究不同物质吸热升温现象”的实验中，“物质吸收的热量”是通过_________来反映的；“比较不同燃料燃烧放出热量”的实验中，比较温度计升高的示数是为了比较__________________，两个实验中都需要控制不变的量有：_________（选填序号）。
①燃料质量②吸热物质的质量③加热时间
28．小明用如图所示的装置，探究并联电路的电流特点。
（1）连接电路之前，电流表指针位置如图甲所示，则需要_________。
（2）第一次连接电路后，闭合开关，两个灯泡都亮，导线较乱，以下操作及相应现象能判断出电路连接方式的是_________。
A.拧下一个小灯泡，另一个也不亮了B.拆掉一根导线，两个灯都不亮了
C.断开开关，两个灯泡都不亮D.观察发现两盏灯亮度明显不同
（3）小明重新连接电路，如图乙所示。可测出某一支路电流，如果想测出干路电流，请你只改动一根线，在图中把要改动的导线打“×”，并画出改动后的导线。
（4）为了使实验结论更具普遍性，应换用电源或换用_________，进行多次实验。表格中明显错误的数据是_________，错误原因是_________。
（5）得出实验结论，用表格中物理量符号写出表达式_________。
29．国庆节期间小明一家驾车旅行，若车的总质量为1.5t，在一段平直的道路匀速直线行驶9km，所受阻力为车重的0.1倍，完全燃烧汽油1L，q汽油＝4.5×107J/kg，ρ汽油＝0.8×103kg/m3，求：
（1）1L汽油完全燃烧放出的热量；
（2）车所受牵引力；
（3）车的工作效率是。
30．如图，塔式起重机的滑轮组将重为1.2×104N的重物5s内匀速吊起2m，滑轮组的机械效率为80%。求：
（1）提升重物做的有用功；
（2）绳端的拉力F；
（3）拉力的功率。
水
4.2×103
铝
0.88×103
煤油、冰
2.1×103
干泥土
0.84×103
沙石
0.92×103
铜
0.39×103
测量序号
F1/N
L1/cm
F2/N
L2/cm
①
5.00
2
6.00
②
4.0
3.00
2
6.00
③
1.20
2
…
实验次数
1
2
3
4
小车速度v/cm•s﹣1
8
16
24
32
小车滑行的距离s/cm
10
40
90
160
测量序号
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
①
0.20
0.30
0.50
②
0.16
0.22
0.38
③
0.24
0.26
2.5
…
参考答案
1．D
【解答】解：天平在使用时，动力臂等于阻力臂，为等臂杠杆；裁纸刀、羊角锤在使用过程中，动力臂大于阻力臂，为省力杠杆；钓鱼竿在使用时，动力臂小于阻力臂，为费力杠杆，故ABC错误，D正确。
2．C
【解答】解：A、一盏日光灯功率约为40W，正常发光时的电流约为I＝＝≈0.2A，故A错误；
B、起重机经改进后工作时也会有摩擦，克服摩擦做的功是额外功，所以机械效率不会达到100%，故B错误；
C、一位初中生体重约500N，以正常速度从一楼登上三楼用时约20s，高度约6m，登楼的功率约为P＝＝＝＝＝150W，故C正确；
D、两个鸡蛋重约1N，向上抬高1m做功约为W＝Gh＝1N×1m＝1J，故D错误。
3．C
【解答】解：剪刀的轴是支点，剪纸时阻力作用在纸和剪刀的接触点，用剪刀将一张纸片缓慢地一刀剪断的过程中，阻力F阻不变，动力臂L动不变，阻力臂L阻逐渐变大，由杠杆平衡条件动力×动力臂＝阻力×阻力臂可知，动力F动逐渐变大。
4．C
【解答】解：A、在直角三角形中，h＝s×sin30°＝s，斜面的长度为：s＝2h＝2×4m＝8m，
所做总功为：W总＝Fs＝500N×8m＝4000J，由η＝得有用功为：W有＝ηW总＝80%×4000J＝3200J，
由W有＝Gh得物体重力为：G＝＝＝800N，
物体的质量为：m＝＝＝80kg，故A错误。
B、拉力的功率为：P＝＝＝80W，故B错误。
C、此过程所做的额外功为：W额＝W总﹣W有＝4000J﹣3200J＝800J，
由W额＝fs得摩擦力：f＝＝＝100N，故C正确。
D、此过程所做的额外功W额＝800J，物体在斜面上运动时增加的内能等于克服摩擦所做的额外功，即内能等于800J，故D错误。
5．B
【解答】解：只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，由选项可知B正确。
6．C
【解答】解：
A、比热容是物质本身的一种特性，不同的物比热容一般不同，但也有相同的，例如：煤油与冰的比热容相同，故A错误；
B、干泥土比湿泥土的比热容小，质量相等的干泥土和湿泥土吸收相等的热量后，干泥土的温度变化大，则干泥土比湿泥土升温快，故B错误；
C、水的比热容较大，白天，相同质量的水和泥土比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区的昼夜温差比内陆地区的昼夜温差小，故C正确；
D、铝的比热容大于铜的比热容，质量相等的铝块和铜块，降低相同的温度，铝块放收的热量多，故D错误。
7．A
【解答】解：（1）由题知，提起两物体所用的滑轮组相同，将物体提升相同的高度，不计绳重和摩擦，克服动滑轮重力所做的功是额外功，由W额＝G动h知，提升A和B所做额外功相同，故B、D错误；
（2）不计绳重与摩擦的影响，滑轮组的机械效率：η＝＝，额外功相同，提升A物体时滑轮组的机械效率较大，所以提升A物体所做的有用功较大，其总功较大，故A正确，D错误。
8．C
【解答】解：用相同的加热装置对甲、乙两种物体加热时，吸收热量的多少是通过加热时间来反映的；
A、若甲、乙是同种物质，其比热容相同，由图像可知，加热相同的时间（即吸收的热量相同），甲的温度升高的快，由Q＝cmΔt可知，甲的质量小，故A错误；
B、若甲、乙的质量相等，加热相同的时间（即吸收的热量相同），乙的温度升高的少，说明乙的比热容大，即乙的吸热能力更强，因此乙更适合做冷却剂，故B错误；
C、若甲、乙是同种物质，比热容相同，升高相同温度，由A可知乙的质量大，由Q＝cmΔt可知，乙吸收的热量多，故C正确；
D、若甲、乙的质量相等，升高相同温度，由B可知乙的比热容大，由Q＝cmΔt可知，乙吸收的热量更多，故D错误。
9．B
【解答】解：
A、断开S1、闭合S2，只有照明灯工作，电动机不工作，照明灯与电动机不是串联关系，故A错误；
B、S1控制电动机，冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，故B正确；
C、S2控制照明灯，故关上冰箱门时，S2自动断开，照明灯熄灭，故C错误；
D、开关S1、S2都闭合时，照明灯L与电动机M并列连接在电源的两极之间，故是并联，故D错误。
10．C
【解答】解：
A、根据甲、丙图像可知，用相同的燃料加热，在相同时间内吸收的热量相同，a和b的质量相同，吸收相同的热量，根据图丁可知，a升高的温度是b升高温度的2倍，根据c＝可知，液体b的比热容是液体a的两倍，故A错误；
B、根据甲、乙图像可知，采用不同的燃料加热，则燃料放出的热量不一定相同，0﹣t1时间内甲乙丙烧杯中液体吸收的热量不一定相等，故B错误；
C、燃料燃尽时乙中液体a吸收的热量为：Qa＝camTa，丙中液体b吸收的热量为：Qb＝cbmTb；a和b的质量相同，液体b的比热容是液体a的两倍，b升高的温度要大于a升高温度的一半，则燃料燃尽时乙中液体a吸收的热量小于丙中液体b吸收的热量，故C正确；
D、装置乙和丙中，燃料的种类不同，加热的液体的种类不同，故无法探究燃料2和燃料1的热值大小，故D错误。
11．D
【解答】解：当杠杆转到水平位置时拉力最大，由杠杆平衡条件F1×L1＝F2×L2可得，FB×OB＝G×OA，又OB＝OA﹣AB＝3m﹣1m＝2m，G＝mg＝0.2kg×10N/kg＝2N，所以有FB×2m＝2N×3m，FB＝3N，选项D正确；当杠杆位于水平位置时拉力最大，所以A错误；由于阻力臂先增大后减小，拉力也是先增大后减小，所以选项B错误；当杠杆转到水平位置时，拉力做的功等于克服物体重力做功，W═mg×OAcs30°═0.2kg×10N/kg×3m×═5.196J，所以C错误；
12．C
【解答】解：根据实物连接图，画出电路图如下：
由图知，两灯并联，S1在干路上，S2在L2支路上，电流表A1在干路上，测量干路电流；电流表A2在L1支路上，测量通过L1的电流。
先闭合开关S1，电路为L1的简单电路，两电流表均测L1的电流；
当S2从断开到闭合的过程中，因并联电路中各支路互不影响，则通过L1的电流不变，即A2的示数不变；电流表A1由测量通过L1的电流，变为测量干路电流，则A1示数变大；所以，ABD错、C正确。
13．热值；做功
【解答】解：（1）热值是反映燃料燃烧放热能力的物理量，因此运载火箭以液氢为燃料，主要利用液氢的热值大；
（2）火箭残骸与空气剧烈摩擦，将机械能转化为内能，箭体内能变大，使箭体温度升高；这是以做功的方式改变物体内能。
14．机械；做功；20；0.2；40
【解答】解：（1）如图所示，试管里的水蒸气推动橡皮塞冲出管口，水蒸气的内能转化为橡皮塞的机械能；其能量的转化与汽油机的做功冲程相同，都是内能转化为机械能；
（2）汽油机的飞轮转速2400r/min＝40r/s，即汽油机的飞轮每秒转40圈，
由于四冲程汽油机在一个工作循环中，完成4个冲程，活塞往复运动两次，飞轮和曲轴转两圈、做功1次，所以该汽油机每秒对外做功20次；
（3）由Q放＝mq可知，完全燃烧汽油的质量：m汽油＝＝＝0.2kg；
根据题意可知，水吸收的热量Q吸＝42%Q放＝42%×9.2×106J＝3.864×106J，
由Q吸＝cmΔt求出可知，水的末温：Δt＝＝＝40℃。
15．600；200；200；75%
【解答】解：（1）拉力做的有用功：W有＝Gh＝300N×2m＝600J；
（2）克服动滑轮重力所做的额外功：W额1＝G动h＝60N×2m＝120J，
因克服绳重和摩擦所做的额外功占总功的10%，
所以，×100%＝×100%＝10%，
解得：W额＝200J；
（3）拉力做的总功：W总＝W有+W额＝600J+200＝800J，
由图可知，滑轮组绳子的有效股数n＝2，则绳子自由端移动的距离：s＝nh＝2×2m＝4m，
由W＝Fs可得，拉力：F＝＝＝200N；
（4）滑轮组的机械效率：η＝×100%＝×100%＝75%。
16．甲；橡皮泥形变不能恢复，便于前后进行比较
【解答】解：本实验是通过观察方桌陷入沙中的深浅来判断影响金属块的重力势能大小的因素，因重力势能的大小无法直接观察到，所以采用的是转换法，橡皮泥形变不能恢复，便于前后进行比较，而海绵会部分恢复原状不能保持最大形变，故更合适的是甲的方法；
17．L2；串；S2、S3
【解答】解：当闭合S1时，灯泡L2被单独连入电路，L2发光；
当闭合开关S2，断开开关S1、S3时，电流的路径只有一条，先后经过两个灯泡，所以灯L1、L2串联，；
当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。
18．开关；通路；a
【解答】解：（1）装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间，所以定时器起控制电路的作用，在电路中相当于开关；
（2）如图所示，如果定时器通路，点火器被短路，而当定时器断路时，装置中的点火器有电流通过时，就会自动点燃烟花，所以点放烟花前，定时器在电路中应处于通路；
（3）题目要求断开此开关，指示灯熄灭，整个装置停止工作，所以在a处安装一个开关S。
19．＝；80%
【解答】解：（1）先后用的力大小相等，先后经过光滑水平面和粗糙斜面运动的距离也相同，由W＝Fs可知，拉力所做的功相等，即W1＝W2；
（2）斜面倾角为30°，根据数学知识可知，直角三角形中30°角所对的直角边等于斜边的一半，在CD段物体上升的高度h＝×s，
拉力做的有用功W有用＝Gh＝8N××s＝4N×s，额外功W额＝fs＝1N×s，
拉力做的总功W总＝W有用+W额＝4N×s+1N×s＝5N×s，
斜面的机械效率：η＝＝×100%＝80%。
20．（1）断开；（2）不发光；短路；（3）c；ABCD
【解答】解：（1）为保护电路，连接电路时，开关必须处于断开状态；
（2）根据电路图可知，导线将电源两极直接连接起来，形成了电源短路，因此两个灯泡都不发光；
（3）根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，则两灯串联连接；
要使两灯成为并联的电路，则电流应从电源的正极出发，经开关分别流入两个灯泡、然后汇合回到电源的负极；则由图可知，将e导线的F端移接到C端或E端，电路就能成为并联电路；将b导线的E端移接到C端或E端，电路也能成为并联电路，故ABCD正确。
21．解：由图可知，OA作为动力臂最长，力臂越长，作用力越小，过A点作垂直于OA、斜向下的力F1（即最小动力）；如下图所示：
22．解：由图知，小明站在地面上拉绳子，可以从小明的手开始，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示：
23．解：图中若左侧为电源，右侧为电流表，则闭合开关后，L2被短路，因此，左侧应为电流表，右侧应为电源，且下端为电源的正极，这样闭合开关两灯并联，电流表测灯泡L1的电流，如图所示：
24．（1）待塑料尺静止后，如图甲所示，为了便于 测量力臂 ，应扶稳系住尺子的绳套，将尺子向 左 适当移动，直至塑料尺在 水平 位置平衡。调整好后，发现绳套系在11cm刻度处。
（2）接着小明将两个质量为100g的钩码用细绳悬挂在5cm刻度处，调整好弹簧测力计，利用细绳在6cm刻度处，沿 竖直 方向，向上拉住刻度尺，使其平衡。为了确认正确的拉力方向后再读数，于是他在保持直尺位置不变的情况下，仅向左右适当倾斜弹簧测力计，测力计示数会变化，应将其中最 小 示数作为读数记录。测力计示数如图丙所示，大小为 2.4 N，记入表中，并进行多次实验。
（3）实验数据记录表如表：
根据杠杆平衡条件知识和相关信息判断：第③次实验调整钩码悬挂位置时，所能调整到的位置中，对应的最小刻度值为 8.00 cm。
【答案】（1）测量力臂；左；水平。（2）竖直；小；2.4。（3）8.00
【解答】解：（1）由图甲可知，尺子左端高、右端低，这就需要我们向左调节尺子，使尺子在水平位置平衡。当尺子在水平位置平衡时，在实验过程中我们就可以不考虑尺子自身重力对实验的影响，且当力的方向为竖直方向时，我们可以直接通过尺子读出其力臂大小。
（2）当用竖直向上的力拉尺子时，弹簧测力计拉力的力臂才可以直接由尺子读出，若弹簧测力计与竖直方向存在一定的夹角，则由尺子读出的力臂相较于真实力臂会偏大。由以上分析可知，作用点不变的情况下，拉力的方向为竖直向上时，其力臂最大，根据杠杆的平衡条件可知，在砝码重（阻力）、位置（阻力臂）不变的情况下，拉力最小。由图可知，该弹簧测力计的示数为2.4N。
（3）由图可知，弹簧测力计的最大测量值为5N，则由③中数据可的：5N×1.20cm＝2N×L2，解得L2＝3.00cm，则对应的刻度值为11.00cm﹣3.00cm＝8.00cm。
25．跳绳是我市初中毕业生体育测试的项目之一，小华想利用所学的物理知识估测自己跳绳时克服重力的平均功率（不计绳重）。
（1）用体重计测量自己的质量m；
（2）估测自己平均每次跳起的高度h（人的重心上升的高度）；
（3）用 秒表 （填测量器材）记录跳n次所用的 时间t （填物理量与其对应字母）。
（4）计算出跳绳时克服重力的平均功率P＝ 。
（5）两人想比较跳绳的平均功率（假设两人跳起的平均高度相同），则 A 。
A．频率相同，体重大的功率大 B．频率相同，跳的时间长的功率大
C．体重相同，频率高的功率小 D．体重相同，跳的时间长的功率大
（6）小华要想提高跳绳测试的成绩，请你从物理学角度为他提出一条合理的建议： 降低跳起的高度 。
【答案】（3）秒表；时间t；（4）；（5）A；（6）降低跳起的高度
【解答】解：（3）还要用秒表测出时间t测量出记录跳n次所用的时间t；
（4）自己所受的重力：G＝mg；
每次克服重力所做的功W＝Gh＝mgh，则跳n次所做的总功W总＝nmgh，
则跳绳时克服重力做功的平均功率：P＝＝。
（5）假设两人跳起的平均高度相同，
频率相同（即单位时间跳绳的次数相同），体重大的，在相同时间里做的功多，功率大；所以 A正确；
频率相同，因体重未知，所以无法比较功率的大小，故B错误。
体重相同，频率高，在相同时间里做的功多，所以功率大，故C错误。
体重相同，因跳绳的频率未知，所以无法比较功率的大小，故D错误。
选A；
（6）相同时间里，跳的次数越多成绩越好；在时间相同，功率一定的情况下，所做的功是一样的；每次做的功越少，相同时间里跳的次数才越多，成绩才越好。所以想提高跳绳测试的成绩，可以降低跳起高度、减轻体重（减肥）等。
26．（1）从同一高度由静止释放的目的是 使铁球到达水平面时的速度相同 ，该实验的目的是探究铁球的动能大小与 质量 的关系。
（2）该实验是通过观察 木块移动的距离 的大小，来比较铁球动能的大小。
（3）小华同学利用小车、速度传感器和其他仪器，也进行了“探究影响动能大小因素”的实验，如图乙。他测量了小车在水平面上运动的初速度和滑行的距离，数据如下表所示（小车的质量为0.1kg）。
分析实验数据得出：质量相同时，小车的动能与小车速度的关系是 动能大小与速度的平方成正比 。（用文字表述）
（4）在综合实践活动中，实验小组同学尝试改用如图丙所示装置探究“物体动能大小与哪些因素有关”，同学们经过讨论设计了以下两个实验方案。
方案一：用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，比较木块被撞击的距离；
方案二：用同一钢球将同一弹簧压缩至不同程度后静止释放，撞击同一木块，比较木块被撞击的距离。
上述方案可行的是： B （填字母）。
A．只有方案一可行B．只有方案二可行C．两个方案均可行D．两个方案均不行
【答案】（1）使铁球到达水平面时的速度相同；质量；（2）木块移动的距离；（3）动能大小与速度的平方成正比；（4）B
【解答】解：（1）根据实验的要求可知，从同一高度由静止释放的目的是控制到达水平面速度相同，该实验的目的是研究铁球的动能大小与质量的关系；
（2）实验中，是通过观察木块移动的距离的大小，来说明铁球对木块做功的多少，从而判断出铁球具有的动能的大小，这是转换法的运用；
（3）从表中数据可以看出当小车初速度变为第一速度的2倍、3倍、4倍时，小车滑行的距离变为第一次的4倍、9倍、16倍，由此得出小车的动能与速度的关系是：小车的动能与速度的平方成正比；
（4）方案一：若用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹簧势能相同，转化出的动能相同，因此不能完成实验；
方案二：质量相同的钢球将同一弹簧压缩不同程度后静止释放，撞击同一木块，将木块撞出一段距离进行比较。可以研究钢球的动能大小与速度的关系；故选B。
27．（1）“探究不同物质吸热升温现象”的实验，甲、乙虚线框中应选择的器材组合是 B、C （在“A”、“B”、“C”、“D”中选填两个序号）；“探究不同物质吸热升温现象”与“比较不同燃料燃烧放出热量”这两个实验中，除图中所示测量工具外，都还需要的测量工具还有 天平 。
（2）两个实验中都存在吸放热的过程和温度的测量，“探究不同物质吸热升温现象”的实验中，“物质吸收的热量”是通过 加热时间 来反映的；“比较不同燃料燃烧放出热量”的实验中，比较温度计升高的示数是为了比较 燃料燃烧放出的热量多少 ，两个实验中都需要控制不变的量有： ② （选填序号）。
①燃料质量②吸热物质的质量③加热时间
【答案】（1）B、C；天平；（2）加热时间；燃料燃烧放出的热量多少；②
【解答】解：（1）为了比较不同物质的吸热本领的大小，需要燃烧相同的燃料，加热相同的时间，比较质量和初温相同的不同液体升高的温度，应选择B、C两套装置；
要完成该探究实验，需要使液体的质量相同、相同质量的不同燃料，因此该实验还需要使用天平测质量；
（2）相同的酒精灯，在相同时间内液体吸收的热量相同，所以“探究不同物质吸热升温现象”的实验中，物质吸收的热量是通过加热时间来反映的；
“比较不同燃料燃烧放出热量”的实验中，为了比较不同燃料燃烧时放出热量，要选择不同燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而来比较燃料燃烧放出的热量多少；
比较不同燃料的热值，应控制被加热液体的种类、质量相同而燃料不同；为了比较不同物质的吸热本领的大小，需要燃烧相同的燃料，比较质量和初温相同的不同液体升高的温度，所以两个实验中都需要控制不变的量吸热物质的质量，故②正确。
28．（1）连接电路之前，电流表指针位置如图甲所示，则需要 调零 。
（2）第一次连接电路后，闭合开关，两个灯泡都亮，导线较乱，以下操作及相应现象能判断出电路连接方式的是 A 。
A.拧下一个小灯泡，另一个也不亮了
B.拆掉一根导线，两个灯都不亮了
C.断开开关，两个灯泡都不亮
D.观察发现两盏灯亮度明显不同
（3）小明重新连接电路，如图乙所示。可测出某一支路电流，如果想测出干路电流，请你只改动一根线，在图中把要改动的导线打“×”，并画出改动后的导线。
（4）为了使实验结论更具普遍性，应换用电源或换用 不同规格的实验器材进行多次实验 ，进行多次实验。表格中明显错误的数据是 2.5 ，错误原因是 量程看错了 。
（5）得出实验结论，用表格中物理量符号写出表达式 Ic＝IA+IB 。
【答案】（1）调零；（2）A；（ 3）；（4）不同规格的实验器材进行多次实验；2.5；量程看错了；（5）Ic＝IA+IB
【解答】解：（1）连接电路前观察到电流表指针没有指在零刻度线上时要调零。
（2）对两个灯泡之间的连接形式进行判断的操作中：
A、由于串联电路用电器中电流的通断相互影响；并联电路中用电器中电流的通断互不影响；拧下一个小灯泡，另一个也不亮了，说明两灯串联，故A正确；
B、串联电路中拆掉一根导线，两个灯都不亮，并联电路中如果拆掉的导线在干路上，两个灯都不亮，故B错误；
C、断开串联电路中的开关，两个灯泡都不亮，断开并联电路中的干路开关，两个灯泡都不亮，故C错误；
D、仅根据两个灯泡的亮度不同不能判断两灯泡的连接形式，故D错误。
（3）让电流表在干路上，即可测量干路电流，正确电路如图所示：
。
（4）为得出普遍结论，应用不同规格的实验器材进行多次实验；根据并联电路电流的规律分析第三次实验时的干路电流应为0.5A，记录为2.5A，说明看错量程了。
（5）由测量数据得出实验结论Ic＝IA+IB。
29．（1）3.6×107J；（2）1.5×103N；（3）37.5%。
【解答】解：（1）根据密度公式ρ＝得汽油的质量为：m＝ρ汽油V＝0.8×103kg/m3×1×10﹣3m3＝0.8kg，
汽油完全燃烧释放出的热量为：Q放＝mq汽油＝0.8kg×4.5×107J/kg＝3.6×107J；
（2）车的质量为：m车＝1.5t＝1.5×103kg，
车受到的重力为：G＝m车g＝1.5×103kg×10N/kg＝1.5×104N，
车所受阻力：f阻＝0.1G＝0.1×1.5×104N＝1.5×103N，
因为车匀速行驶，所以牵引力F＝f阻＝1.5×103N；
（3）牵引力做的功为：W＝Fs＝1.5×103N×9×103m＝1.35×107J，
车的效率为：η＝×100%＝×100%＝37.5%。
答：（1）1L汽油完全燃烧放出的热量为3.6×107J；（2）车所受牵引力为1.5×103N；（3）37.5%。
30．（1）2.4×104J；（2）5×103N；（3）6000W
【解答】解：（1）提升重物做的有用功：W有＝Gh＝1.2×104N×2m＝2.4×104J；
（2）由η＝×100%可得，拉力做的总功：W总＝＝＝3×104J，
由图可知，滑轮组绳子的有效股数n＝3，则绳端移动的距离：s＝nh＝3×2m＝6m，
由W＝Fs可得，绳端的拉力：F＝＝＝5×103N；
（3）拉力的功率P＝＝＝6000W。
答：（1）提升重物做的有用功为2.4×104J；
（2）绳端的拉力F为5×103N；
（3）拉力的功率为6000W。
测量序号
F1/N
L1/cm
F2/N
L2/cm
①
5.00
2
6.00
②
4.0
3.00
2
6.00
③
1.20
2
…
实验次数
1
2
3
4
小车速度v/cm•s﹣1
8
16
24
32
小车滑行的距离s/cm
10
40
90
160
测量序号
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
①
0.20
0.30
0.50
②
0.16
0.22
0.38
③
0.24
0.26
2.5
…
