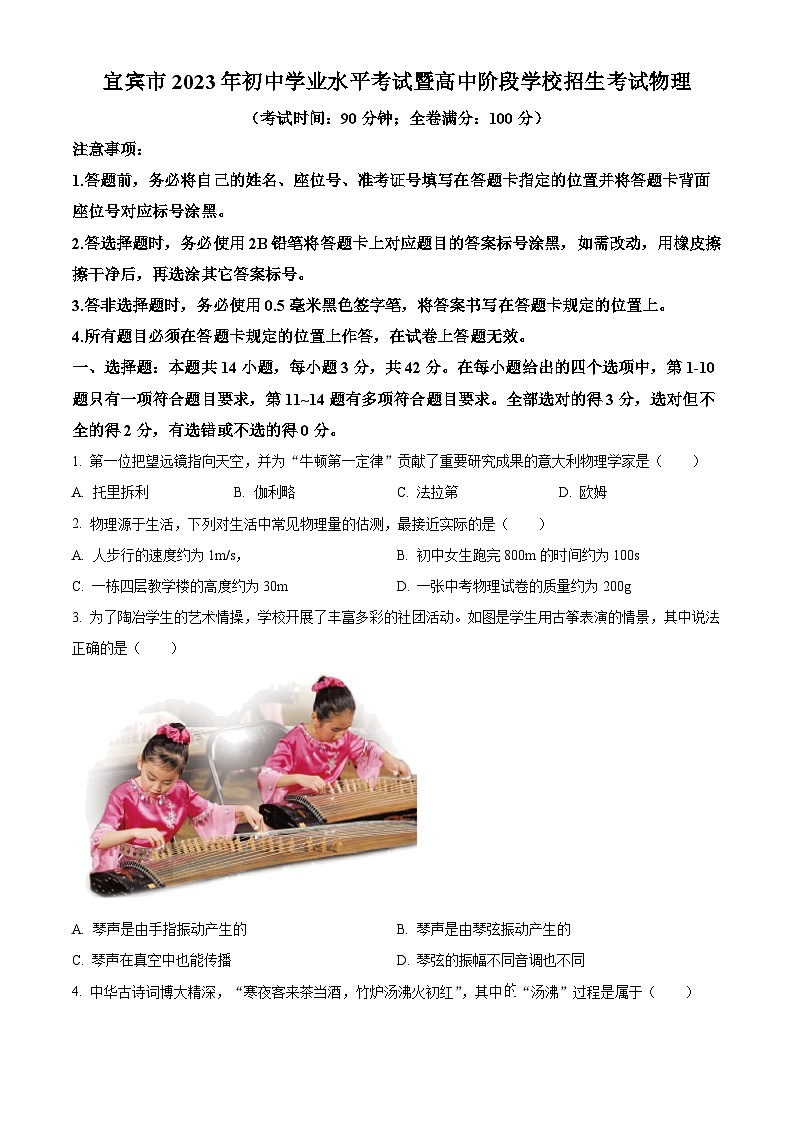

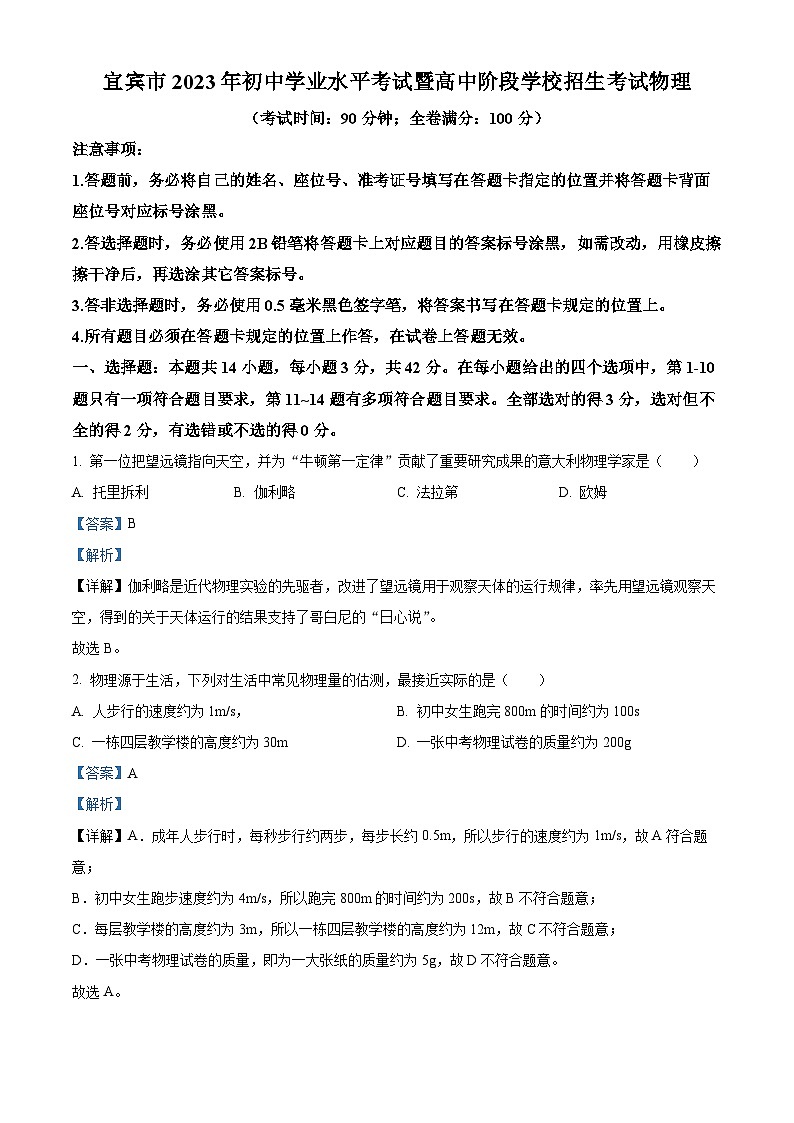

2023年四川省宜宾市中考物理试题
展开
这是一份2023年四川省宜宾市中考物理试题，文件包含精品解析2023年四川省宜宾市中考物理试题原卷版docx、精品解析2023年四川省宜宾市中考物理试题解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。
注意事项：
1.答题前，务必将自己的姓名、座位号、准考证号填写在答题卡指定的位置并将答题卡背面座位号对应标号涂黑。
2.答选择题时，务必使用2B铅笔将答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦擦干净后，再选涂其它答案标号。
3.答非选择题时，务必使用0.5毫米黑色签字笔，将答案书写在答题卡规定的位置上。
4.所有题目必须在答题卡规定的位置上作答，在试卷上答题无效。
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1-10题只有一项符合题目要求，第11~14题有多项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错或不选的得0分。
1. 第一位把望远镜指向天空，并为“牛顿第一定律”贡献了重要研究成果的意大利物理学家是（ ）
A. 托里拆利B. 伽利略C. 法拉第D. 欧姆
【答案】B
【解析】
【详解】伽利略是近代物理实验的先驱者，改进了望远镜用于观察天体的运行规律，率先用望远镜观察天空，得到的关于天体运行的结果支持了哥白尼的“日心说”。
故选B。
2. 物理源于生活，下列对生活中常见物理量的估测，最接近实际的是（ ）
A. 人步行的速度约为1m/s，B. 初中女生跑完800m的时间约为100s
C. 一栋四层教学楼的高度约为30mD. 一张中考物理试卷的质量约为200g
【答案】A
【解析】
【详解】A．成年人步行时，每秒步行约两步，每步长约0.5m，所以步行的速度约为1m/s，故A符合题意；
B．初中女生跑步速度约为4m/s，所以跑完800m的时间约为200s，故B不符合题意；
C．每层教学楼的高度约为3m，所以一栋四层教学楼的高度约为12m，故C不符合题意；
D．一张中考物理试卷的质量，即为一大张纸的质量约为5g，故D不符合题意。
故选A。

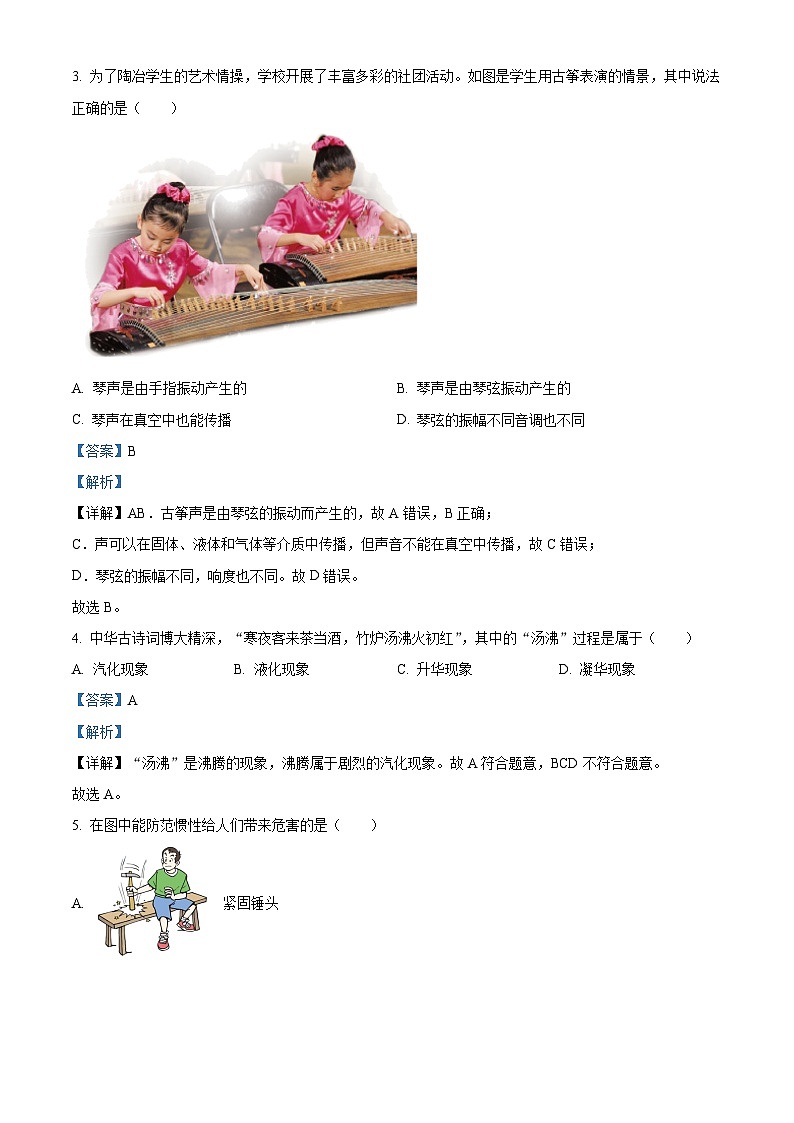

3. 为了陶冶学生的艺术情操，学校开展了丰富多彩的社团活动。如图是学生用古筝表演的情景，其中说法正确的是（ ）
A. 琴声是由手指振动产生的B. 琴声是由琴弦振动产生的
C. 琴声在真空中也能传播D. 琴弦的振幅不同音调也不同
【答案】B
【解析】
【详解】AB．古筝声是由琴弦的振动而产生的，故A错误，B正确；
C．声可以在固体、液体和气体等介质中传播，但声音不能在真空中传播，故C错误；
D．琴弦的振幅不同，响度也不同。故D错误。
故选B。
4. 中华古诗词博大精深，“寒夜客来茶当酒，竹炉汤沸火初红”，其中的“汤沸”过程是属于（ ）
A. 汽化现象B. 液化现象C. 升华现象D. 凝华现象
【答案】A
【解析】
【详解】“汤沸”是沸腾的现象，沸腾属于剧烈的汽化现象。故A符合题意，BCD不符合题意。
故选A。

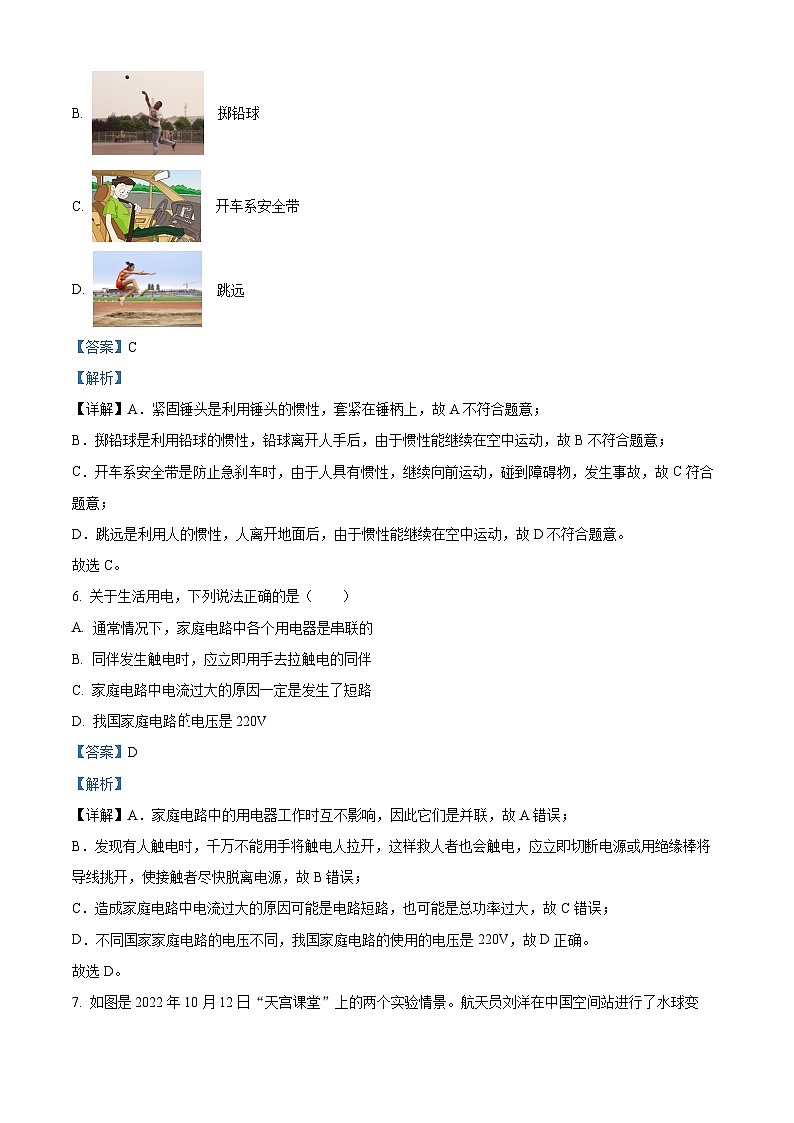

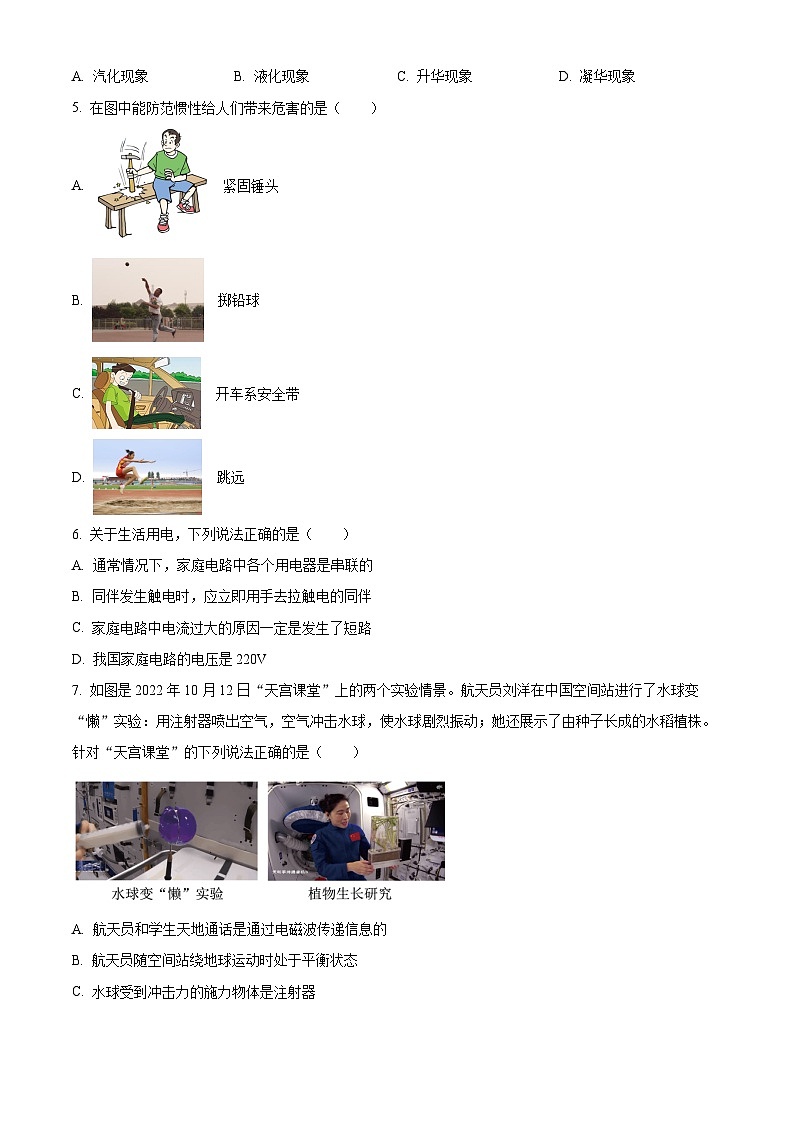

5. 在图中能防范惯性给人们带来危害的是（ ）
A. 紧固锤头
B. 掷铅球
C. 开车系安全带
D. 跳远
【答案】C
【解析】
【详解】A．紧固锤头是利用锤头的惯性，套紧在锤柄上，故A不符合题意；
B．掷铅球是利用铅球的惯性，铅球离开人手后，由于惯性能继续在空中运动，故B不符合题意；
C．开车系安全带是防止急刹车时，由于人具有惯性，继续向前运动，碰到障碍物，发生事故，故C符合题意；
D．跳远是利用人的惯性，人离开地面后，由于惯性能继续在空中运动，故D不符合题意。
故选C。
6. 关于生活用电，下列说法正确的是（ ）
A. 通常情况下，家庭电路中各个用电器是串联的
B. 同伴发生触电时，应立即用手去拉触电的同伴
C. 家庭电路中电流过大的原因一定是发生了短路
D. 我国家庭电路电压是220V
【答案】D
【解析】
【详解】A．家庭电路中的用电器工作时互不影响，因此它们是并联，故A错误；
B．发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故B错误；
C．造成家庭电路中电流过大的原因可能是电路短路，也可能是总功率过大，故C错误；
D．不同国家家庭电路的电压不同，我国家庭电路的使用的电压是220V，故D正确。
故选D。
7. 如图是2022年10月12日“天宫课堂”上的两个实验情景。航天员刘洋在中国空间站进行了水球变“懒”实验：用注射器喷出空气，空气冲击水球，使水球剧烈振动；她还展示了由种子长成的水稻植株。针对“天宫课堂”的下列说法正确的是（ ）
A. 航天员和学生天地通话是通过电磁波传递信息的
B. 航天员随空间站绕地球运动时处于平衡状态
C. 水球受到冲击力的施力物体是注射器
D. 水稻种子从地面被带到空间站后质量变为零
【答案】A
【解析】
【详解】A．由于航天员所在的中国空间站在太空中，周围环境是真空环境，所以只能依靠电磁波传递信息，故航天员和学生天地通话是通过电磁波传递信息的，故A正确；
B．航天员随空间站绕地球运动时，做圆周运动，不断改变运动方向，所以空间站不处于平衡状态，故B错误；
C．由于空气冲击水球，使水球剧烈振动，所以水球受到冲击力的施力物体是空气，故C错误；
D．由于质量是物体含有物质的多少，质量大小与物体的位置无关，所以水稻种子从地面被带到空间站后质量不变，故D错误。
故选A。

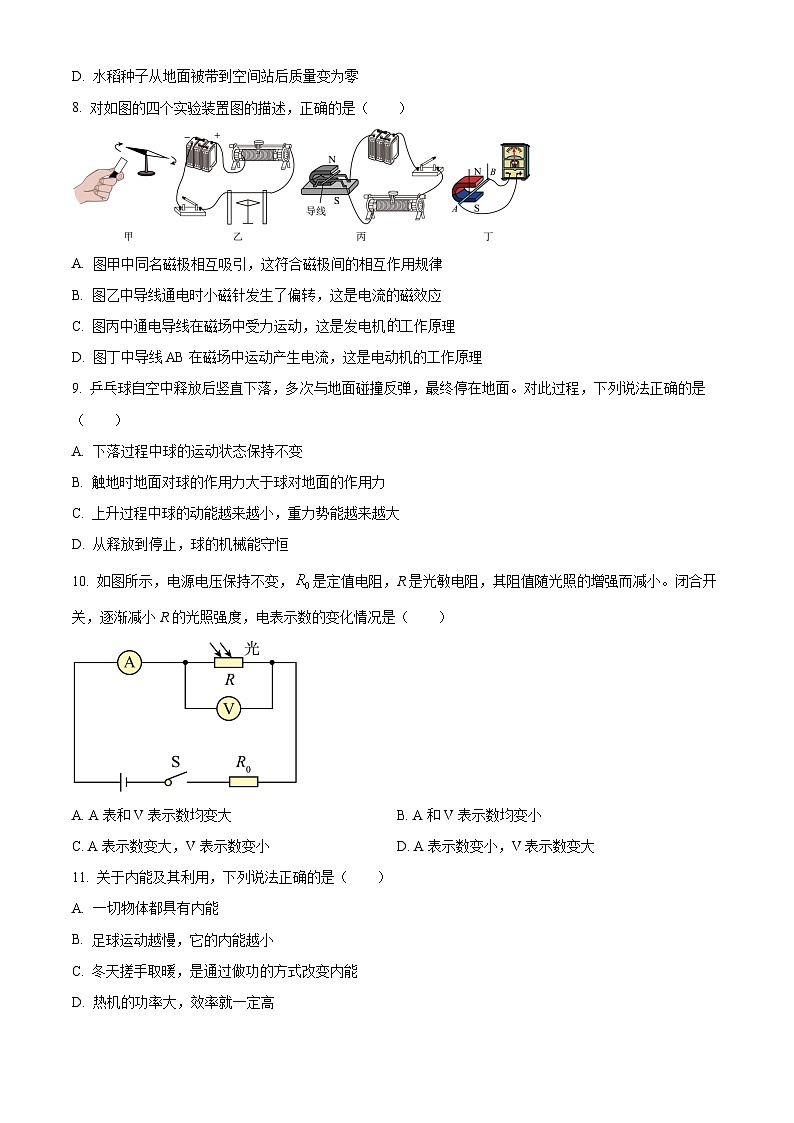

8. 对如图的四个实验装置图的描述，正确的是（ ）
A. 图甲中同名磁极相互吸引，这符合磁极间相互作用规律
B. 图乙中导线通电时小磁针发生了偏转，这是电流的磁效应
C. 图丙中通电导线在磁场中受力运动，这是发电机的工作原理
D. 图丁中导线AB在磁场中运动产生电流，这是电动机的工作原理
【答案】B
【解析】
【详解】A．由图甲可知，磁铁推动小磁针转动，是相互排斥的效果，应该是同名磁极相互排斥，故A错误；
B．在图乙中，接通电路时，导线中会有电流，此时发现小磁针发生偏转，即表明有磁场作用便得小磁针受力偏转，故说明通电导线周围存在着磁场，这是电流的磁效应，故B正确；
C．图丙中通电导线在磁场中受力运动，这是电动机的工作原理，故C错误；
D．图丁中导线AB在磁场中运动产生电流，这是发电机机的工作原理，故D错误。
故选B。
9. 乒乓球自空中释放后竖直下落，多次与地面碰撞反弹，最终停在地面。对此过程，下列说法正确的是（ ）
A. 下落过程中球的运动状态保持不变
B. 触地时地面对球的作用力大于球对地面的作用力
C. 上升过程中球的动能越来越小，重力势能越来越大
D. 从释放到停止，球的机械能守恒
【答案】C
【解析】
【详解】A．下落过程中球的速度越来越大，所以运动状态发生改变，故A错误；
B．触地时地面对球的作用力与球对地面的作用力是一对相互作用力，大小相等，故B错误；
C．上升过程中球的质量不变，速度逐渐减小，动能越来越小，高度增高，重力势能越来越大，故C正确；
D．因为没有忽略空气阻力，所以释放到停止，机械能减小，故D错误。
故选C。
10. 如图所示，电源电压保持不变，是定值电阻，R是光敏电阻，其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况是（ ）
A. A表和V表示数均变大B. A和V表示数均变小
C. A表示数变大，V表示数变小D. A表示数变小，V表示数变大
【答案】D
【解析】
【详解】逐渐减小光源电阻的光照强度，光敏电阻的阻值增大，电路的总电阻R总变大，电源电压U不变，电路电流变小，电流表示数变小；定值电阻R0阻值不变，定值电阻两端电压变小，光敏电阻两端电压变大，电压表示数变大，故ABC不符合题意，D符合题意。
故选D。
11. 关于内能及其利用，下列说法正确的是（ ）
A. 一切物体都具有内能
B. 足球运动越慢，它的内能越小
C. 冬天搓手取暖，是通过做功的方式改变内能
D. 热机的功率大，效率就一定高
【答案】AC
【解析】
【详解】A．自然界中一切物体都是由分子和原子构成的，内能为分子动能和分子势能之和，所以一切物体都具有内能，故A正确；
B．足球运动快慢，是机械能的大小变化，与内能大小无关，故B错误；
C．冬天搓手取暖，将机械能转化为内能，所以是通过做功的方式改变内能，故C正确；
D．热机的功率大，则做功快，与效率的高低无关，故D错误。
故选AC。
12. 将装满水的厚玻璃瓶静置于水平桌面，把细玻璃管通过带孔的橡皮塞插入瓶中，如图所示，用手反复水平捏厚玻璃瓶，观察细管中水面高度的变化。从形变角度分析现象及原因，下列说法正确的是（ ）
A. 细管中水面高度不会发生变化
B. 细管中水面会出现升降
C. 水面高度不变是因为厚玻璃瓶没有发生形变
D. 水面出现升降是因为厚玻璃瓶发生了微小形变
【答案】BD
【解析】
【详解】由于力能改变物体的形状，所以用手反复水平捏厚玻璃瓶，玻璃瓶的形状发生微小改变，瓶内的水受到挤压，所以细管中水面会出现升降，故BD正确，AC错误。
故选BD。
13. 小强同学用如图甲的实验装置，探究光反射时的规律，并将数据依次记录在表1中。实验后他想让与地平线成60°的太阳光竖直向下照亮井底，他把平面镜按如图乙放置。对此探究，下列说法正确的是（ ）
表1
A. 图甲中表示反射角的是
B. 实验时的反射光线是绕O点逆时针转动的
C. 实验说明反射角等于入射角
D. 图乙中平面镜与地平线的夹角θ为75°
【答案】CD
【解析】
【详解】A．由于入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，由图甲可知，是入射角，故A错误；
B．由表1可知，实验时，反射角逐渐增大，即反射光线逐渐远离法线，所以反射光线是绕O点顺时针转动的，故B错误；
C．观察表1中数据发现，反射角的大小始终等于入射角的大小，所以在光的反射中，反射角等于入射角，故C正确；
D．太阳光与地平线的夹角为60°，竖直向下照亮井底，则反射光线与地平线的夹角为90°，则反射光线与入射光线的夹角为150°，由于反射角等于入射角，所以反射角和入射角都等于75°，则反射光线与镜面的夹角为
90°-75°=15°
则镜面与地平线的夹角θ为
90°-15°=75°
故D正确。
故选CD。
14. 如图所示，电源电压保持不变，定值电阻。将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动变阻器的中点时，电压表的读数为4.5V。下列判断正确的是（ ）
A. 电路中的最小电流是0.5A
B. 电源电压是9V
C. 滑动变阻器的最大阻值是9Ω
D. 移动滑片，在通电100s内产生的热量最多1350J
【答案】ABD
【解析】
【详解】A．由图可知，R0与滑动变阻器串联，电压表测量R0两端电压，滑到滑动变阻器的b端时，由可知，电路电阻阻值最大，电路电流最小为
故A正确；
BC．根据串联电路电压特点可知，电源电压为
当滑片滑到滑动变阻器的中点时，由得，电路电流为
此时电源电压为
由于电源电压保持不变，即
则
解得：R滑=12Ω；电源电压为9V。故B正确，C错误；
D．将滑片滑到滑动变阻器a端时，电路电流最大，根据可得，电路电流为
由得，在通电100s内产生的最大热量为
故D正确。
故选ABD。
二、填空题：本题共8小题，每小题2分，共16分。请把恰当的文字或数据填在答题卡相应位置上。
15. 高海拔地区的大气压________（选填“高”或“低”）于1标准大气压，水的沸点________（选填“高”或“低”）于100℃。
【答案】 ①. 低
②. 低
【解析】
【详解】[1][2]大气压随海拔高度增大而减小，水的沸点随大气压增大而升高，所以高海拔地区的大气压低于于1标准大气压，水的沸点低于100℃。
16. 人类在现代生活中广泛使用化石燃料，燃料燃烧时发热，将________转化为内能，同时产生了大量的________气体，加剧了地球的温室效应。因此减少化石燃料的使用，开发新能源是未来理想能源的发展方向。
【答案】 ①. 化学能 ②. 二氧化碳##CO2
【解析】
【详解】[1][2]化石燃料燃烧时，将化学能转换为大量内能，同时，燃烧时产生大量的二氧化碳造成温室效应，同时还产生二氧化硫、一氧化碳等有害气体，对大气造成污染。
17. 质量相同的铜和铅吸收的相同的热量时，铜比铅的温度升高得________（选填“多”或“少”）；质量相同的铜和铅升高相同的温度，吸收热量多的是________（选填“铜”或“铅”）。已知，。
【答案】 ①. 少 ②. 铜
【解析】
【详解】[1]由可知，质量相同的铜和铅吸收的相同的热量时，由于铜比铅的比热容大，所以铜比铅的温度升高少。
[2]由可知，质量相同的铜和铅升高相同的温度，由于铜比铅的比热容大，所以铜吸收热量较多。
18. 我国古代科技著作《天工开物》记载了脚踏碓（碓：duì，是一种给稻谷去壳的工具，用脚连续踏木杠的一端，另一端的碓头就会连续起落。如图所示，脚向下踏时，脚踏碓属于________杠杆；碓头部较细，是为了减小________，增大压强。
【答案】 ①. 费力
②. 受力面积
【解析】
【详解】[1]由图可知，用脚连续踏木杠时，O点为支点，支点到脚施加的动力的距离为动力臂，支点到碓头的重力的距离为阻力臂，由于动力臂小于阻力臂，所以脚踏碓属于费力杠杆。
[2]碓头部较细，是为了减小受力面积，这是通过减小受力面积来增大压强。
19. 如图所示，一个物体被水平力F压在竖直墙面时静止，水平力减为F的三分之一时刚好匀速下滑，则静止和匀速下滑时物体受到的摩擦力大小________（选填“相等”或“不相等”），下滑时水平力对物体________（选填“做了”或“不做”）功。
【答案】 ①. 相等 ②. 不做
【解析】
【详解】[1]物体被水平力F压在竖直墙面时静止时，物体处于平衡状态，由二力平衡知识可知，物体受到摩擦力等于物体的重力；水平力减为F的三分之一时，刚好匀速下滑，物体仍处于平衡状态，由二力平衡知识可知，物体受到摩擦力等于物体的重力；所以物体静止和匀速下滑时，受到的摩擦力大小相等。
[2]下滑时，物体向下运动，水平力的方向向左，由于在力的作用下，沿力的方向运动一段距离，力才对物体做功，所以水平力对物体不做功。
20. 在长为1000m，高为100m的爬坡路段，一辆质量为1800kg的电动汽车在3000N的牵引力作用下匀速上坡，电动汽车受到的重力方向是________，斜面的机械效率为________，g取10N/kg。
【答案】 ①. 竖直向下
②. 60%
【解析】
【详解】[1]由于重力是地球对地球表面物体的引力，所以重力方向始终是竖直向下的，故电动汽车受到的重力方向是竖直向下。
[2]斜面的机械效率
21. 小明家中安装的电能如图所示，其中“3000r/kW·h”表示接在这个表上的用电器，每消耗1kw·h的电能，转盘转过________转；小明关闭家里其它所有用电器，只打开空调，观察电能表转盘在1min内刚好转动了50转，则空调的功率是________W。
【答案】 ①. 3000 ②. 1000
【解析】
【详解】[1]由电能表中“3000r/kW·h”可知，每消耗1kW·h的电能，转盘转过3000转。
[2]电能表转盘在1min内刚好转动了50转，消耗电能为
则空调的功率是
22. 已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时的电阻为________Ω。把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，则并联电路的总电流是________A。
【答案】 ①. 10 ②. 0.3
【解析】
【详解】[1]由图可知，小灯泡L的电压达到额定电压2.5V时，通过灯泡的电流为0.25A，则灯泡正常发光时的电阻
[2]把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，由于并联电路中，各支路电压等于电源电压，则定值电阻和灯泡两端电压都为1.5V，通过定值电阻的电流
由图可知，灯泡两端电压为1.5V时，通过灯泡的电流为0.2A，由于并联电路中，干路电流等于各支路电流之和，则并联电路的总电流
I总=I1+IL=0.1A+0.2A=0.3A
三、作图题：本题共2小题，每小题3分，共6分。
23. 冰墩墩是2022年北京冬奥会吉祥物。请在图中画出A点在平面镜中的像，并画出眼睛B通过平面镜“看见”A点的光路图。
【答案】
【解析】
【详解】在平面镜的另一侧作出点A的对称点A'，即为A在平面镜中的像；连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如图所示：
24. 如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片P能改变螺线管磁性强弱）。
【答案】
【解析】
【详解】因为要求闭合开关，移动滑片P能改变螺线管磁性强弱，所以滑动变阻器接入电路采用一上一下接法，图中上接线柱已有，故只要接一个下接线柱；电路从左侧往上流入螺线管，根据安培定则，螺线管右侧为N极，左侧为S极，所以小磁针右边为N极。如图所示：
四、实验与探究题：本题共2小题，共15分。
25. 频闪拍摄是研究物体运动的方式之一。某科创小组用频闪拍摄的方法来“测量小车运动的平均速度”。如图所示，他们用相机每隔0.5s曝光一次，拍摄了小车在斜面上下滑的频闪照片。请根据照片信息回答下列问题。
（1）本实验中刻度尺是测量________的工具，刻度尺的分度值是________cm；
（2）小车从A点到C点的路程________cm，从A点运动到C点所用时间________s，小车在AC段的平均速度________cm/s；
（3）根据照片信息可判断小车做________直线运动（选填“匀速”或“变速”）；
（4）小组同学经过进一步分析得出结论：小车在C点的动能________D点的动能（选填“大于”“等于”或“小于”）。
【答案】 ①. 长度 ②. 1.0 ③. 40.0 ④. 1 ⑤. 40.0 ⑥. 变速 ⑦. 小于
【解析】
【详解】（1）[1][2] 本实验中刻度尺是测量长度的工具，由图可知，刻度尺的分度值是1.0cm。
（2）[3]由图可知，小车从A点到C点的路程为
sAC=80.0cm-40.0cm=40.0cm
[4]因为相机每隔0.5s曝光一次，所以A点运动到C点所用时间为1s。
[5]小车在AC段的平均速度为
（3）[6]根据照片信息，在相同时间内，小车滑行的路程越来越大，所以速度越来越大，所以小车做加速直线运动。
（4）[7]由（3）可知，小车做加速直线运动，质量不变，所以小车在C点的速度小于D点的速度，因此小车在C点的动能小于D点的动能。
26. 为测量某待测电阻的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。
（1）在连接如图乙的电路时，开关S应处于________状态，闭合开关前应将滑动变阻器的滑片置于________（选填“A”或“B”）端；
（2）在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有示数，经分析电路连接不完整，具体原因是________，请在图乙中用笔画线代替导线将电路连接完整；（ ）
（3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为________Ω；实验时应多测几组数据，求电阻的平均值，目的是________；
（4）某实验小组实验时发现电压表已损坏，为测量的阻值，他们经过讨论设计了如图丙的电路图。已知电源电压不变，定值电阻的阻值为R，闭合开关、断开时电流表读数为；同时闭合开关和时电流表读数为，则________（用R、、表示）；
（5）实验小组完成实验后，他们经过讨论，认为用图甲的电路图还可以完成________实验。（至少填写一个实验名称）
【答案】 ①. 断开 ②. B ③. 电压表没有测量电阻两端的电压 ④. ⑤. 5 ⑥. 减小实验误差 ⑦. ⑧. 探究电流与电压的关系
【解析】
【详解】（1）[1]为了保护电路，连接电路时，开关应处于断开状态。
[2]为了保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，由图可知，应将滑动变阻器的滑片置于B端。
（2）[3][4]电压表没有连接进去测量电阻两端的电压，应并联在定值电阻的两端。如图所示：
（3）[5]由式子，待测电阻
[6] 进行了多次测量，目的是计算电阻的平均值从而减小实验误差。
（4）[7]已知电源电压不变，定值电阻的阻值为R，闭合开关、断开时电流表读数为，这时与R串联，所以电源电压为
……①
闭合开关和时电流表读数为，这时电路中只有连接到电路中，所以
……②
由①②式子解得
（5）[8]在“伏安法测电阻”的实验中，为定值电阻，电压表测两端的电压，电流表测电路中的电流。若探究电流与电压的关系，应控制电阻的阻值不变，可以通过调节滑动变阻器改变两端的电压和通过的电流，所以该电路能完成该实验。
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不得分。
27. 如图甲，用轻质细线将一不吸水的木块悬挂在弹簧测力计下，静止时测力计读数为3N；如图乙，将该木块静置于平放的盛水容器中，木块有的体积露出水面；如图丙，用竖直向下的力F压该木块时，木块刚好全部浸入水中且静止。已知水的密度为，g取10N/kg，求：
（1）图乙中木块所受的浮力大小；
（2）木块的体积；
（3）木块的密度；
（4）图丙中F的大小。
【答案】（1）3N；（2）；（3）；（4）2N
【解析】
【详解】解：（1）因为弹簧测力计的示数是3N，又因为木块漂浮，故G=F浮，所以乙图中木块的浮力为3N。
（2）因为，则木块的体积为
（3）木块的质量
木块的密度
（4）用竖直向下的力F将木块缓慢压入水中,静止时,木块上表面恰好与水面相平，此时物体排开水的体积
此时时物体受到的浮力
根据可知，竖直向下的力
答: （1）图甲中木块受到浮力的大小为3N 。
（2）木块的体积为0.5×10-3m3。
（3）木块的密度为0.6×103kg/m3 。
（4）竖直向下的力F的大小为2N。
28. 如图所示的电路，电源电压可调，R为标有“1.5A”字样的滑动变阻器，a、c为其两端点，电流表量程为0~3A，电压表量程为0~15V，灯L1标有“6V 7.2W”字样，灯L2标有“6V 4.8W”字样，忽略温度变化对灯丝电阻的影响。试问：
（1）L1正常发光时的电流和电阻；
（2）闭合开关S，断开和，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S和，断开，将电源电压调至12V，当滑动变阻器滑片P滑到b点时，小灯泡正常发光，此时，则滑动变阻器的最大阻值是多少？
（4）闭合开关S和，断开，将滑片P由b滑动到c端的同时调节电源电压，使小灯泡正常发光，其它各元件均安全，此过程中电路的总功率变化的范围。
【答案】（1）1.2A，5Ω；（2）10V；（3）20Ω；（4）8W~17.6W
【解析】
【详解】解：（1）灯L1标有“6V 7.2W”字样，L1正常发光时的电流
L1正常发光时的电阻
（2）闭合开关S，断开和，两灯泡串联，电压表测量两灯泡的总电压，灯L2标有“6V 4.8W”字样，则L2正常发光时的电阻
由于串联分压可知，在不损坏电路的情况下，使其中一盏灯正常发光，由于L2正常发光时的电阻大于L1正常发光时的电阻，所以L2的电压先达到额定电压6V，能正常发光，此时L1两端电压
则电压表示数
U4=U2+U3=6V+4V=10V
（3）闭合开关S和，断开，则L2被短路，L1与滑动变阻器串联，当滑动变阻器滑片P滑到b点时，则滑动变阻器Rab接入电路中，小灯泡正常发光，则L1的电压达到额定电压6V，电源电压调至12V，则滑动变阻器此时电阻
由于，则滑动变阻器的最大阻值
（4）闭合开关S和，断开，则L1被短路，L2与滑动变阻器串联，电压表测量L2两端电压，滑片P由b滑动到c端的同时调节电源电压，使L2小灯泡正常发光，则电压表安全，则电路中电流
则电路中电流表安全，滑片P在b端时，L2小灯泡正常发光，则电源电压
则电路的最小总功率
滑片P在c端时，L2小灯泡正常发光，则电源电压
则电路的最大总功率
所以此过程中电路的总功率变化的范围为8W~17.6W。
答：（1）L1正常发光时的电流为1.2A，电阻为5Ω；
（2）电压表示数是10V；
（3）滑动变阻器的最大阻值是20Ω；
（4）此过程中电路的总功率变化的范围为8W~17.6W。次数
1
2
3
4
5
0°
20°
30°
40°
60°
0°
20°
30°
40°
60°
注意事项：
1.答题前，务必将自己的姓名、座位号、准考证号填写在答题卡指定的位置并将答题卡背面座位号对应标号涂黑。
2.答选择题时，务必使用2B铅笔将答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦擦干净后，再选涂其它答案标号。
3.答非选择题时，务必使用0.5毫米黑色签字笔，将答案书写在答题卡规定的位置上。
4.所有题目必须在答题卡规定的位置上作答，在试卷上答题无效。
一、选择题：本题共14小题，每小题3分，共42分。在每小题给出的四个选项中，第1-10题只有一项符合题目要求，第11~14题有多项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错或不选的得0分。
1. 第一位把望远镜指向天空，并为“牛顿第一定律”贡献了重要研究成果的意大利物理学家是（ ）
A. 托里拆利B. 伽利略C. 法拉第D. 欧姆
【答案】B
【解析】
【详解】伽利略是近代物理实验的先驱者，改进了望远镜用于观察天体的运行规律，率先用望远镜观察天空，得到的关于天体运行的结果支持了哥白尼的“日心说”。
故选B。
2. 物理源于生活，下列对生活中常见物理量的估测，最接近实际的是（ ）
A. 人步行的速度约为1m/s，B. 初中女生跑完800m的时间约为100s
C. 一栋四层教学楼的高度约为30mD. 一张中考物理试卷的质量约为200g
【答案】A
【解析】
【详解】A．成年人步行时，每秒步行约两步，每步长约0.5m，所以步行的速度约为1m/s，故A符合题意；
B．初中女生跑步速度约为4m/s，所以跑完800m的时间约为200s，故B不符合题意；
C．每层教学楼的高度约为3m，所以一栋四层教学楼的高度约为12m，故C不符合题意；
D．一张中考物理试卷的质量，即为一大张纸的质量约为5g，故D不符合题意。
故选A。
3. 为了陶冶学生的艺术情操，学校开展了丰富多彩的社团活动。如图是学生用古筝表演的情景，其中说法正确的是（ ）
A. 琴声是由手指振动产生的B. 琴声是由琴弦振动产生的
C. 琴声在真空中也能传播D. 琴弦的振幅不同音调也不同
【答案】B
【解析】
【详解】AB．古筝声是由琴弦的振动而产生的，故A错误，B正确；
C．声可以在固体、液体和气体等介质中传播，但声音不能在真空中传播，故C错误；
D．琴弦的振幅不同，响度也不同。故D错误。
故选B。
4. 中华古诗词博大精深，“寒夜客来茶当酒，竹炉汤沸火初红”，其中的“汤沸”过程是属于（ ）
A. 汽化现象B. 液化现象C. 升华现象D. 凝华现象
【答案】A
【解析】
【详解】“汤沸”是沸腾的现象，沸腾属于剧烈的汽化现象。故A符合题意，BCD不符合题意。
故选A。
5. 在图中能防范惯性给人们带来危害的是（ ）
A. 紧固锤头
B. 掷铅球
C. 开车系安全带
D. 跳远
【答案】C
【解析】
【详解】A．紧固锤头是利用锤头的惯性，套紧在锤柄上，故A不符合题意；
B．掷铅球是利用铅球的惯性，铅球离开人手后，由于惯性能继续在空中运动，故B不符合题意；
C．开车系安全带是防止急刹车时，由于人具有惯性，继续向前运动，碰到障碍物，发生事故，故C符合题意；
D．跳远是利用人的惯性，人离开地面后，由于惯性能继续在空中运动，故D不符合题意。
故选C。
6. 关于生活用电，下列说法正确的是（ ）
A. 通常情况下，家庭电路中各个用电器是串联的
B. 同伴发生触电时，应立即用手去拉触电的同伴
C. 家庭电路中电流过大的原因一定是发生了短路
D. 我国家庭电路电压是220V
【答案】D
【解析】
【详解】A．家庭电路中的用电器工作时互不影响，因此它们是并联，故A错误；
B．发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故B错误；
C．造成家庭电路中电流过大的原因可能是电路短路，也可能是总功率过大，故C错误；
D．不同国家家庭电路的电压不同，我国家庭电路的使用的电压是220V，故D正确。
故选D。
7. 如图是2022年10月12日“天宫课堂”上的两个实验情景。航天员刘洋在中国空间站进行了水球变“懒”实验：用注射器喷出空气，空气冲击水球，使水球剧烈振动；她还展示了由种子长成的水稻植株。针对“天宫课堂”的下列说法正确的是（ ）
A. 航天员和学生天地通话是通过电磁波传递信息的
B. 航天员随空间站绕地球运动时处于平衡状态
C. 水球受到冲击力的施力物体是注射器
D. 水稻种子从地面被带到空间站后质量变为零
【答案】A
【解析】
【详解】A．由于航天员所在的中国空间站在太空中，周围环境是真空环境，所以只能依靠电磁波传递信息，故航天员和学生天地通话是通过电磁波传递信息的，故A正确；
B．航天员随空间站绕地球运动时，做圆周运动，不断改变运动方向，所以空间站不处于平衡状态，故B错误；
C．由于空气冲击水球，使水球剧烈振动，所以水球受到冲击力的施力物体是空气，故C错误；
D．由于质量是物体含有物质的多少，质量大小与物体的位置无关，所以水稻种子从地面被带到空间站后质量不变，故D错误。
故选A。
8. 对如图的四个实验装置图的描述，正确的是（ ）
A. 图甲中同名磁极相互吸引，这符合磁极间相互作用规律
B. 图乙中导线通电时小磁针发生了偏转，这是电流的磁效应
C. 图丙中通电导线在磁场中受力运动，这是发电机的工作原理
D. 图丁中导线AB在磁场中运动产生电流，这是电动机的工作原理
【答案】B
【解析】
【详解】A．由图甲可知，磁铁推动小磁针转动，是相互排斥的效果，应该是同名磁极相互排斥，故A错误；
B．在图乙中，接通电路时，导线中会有电流，此时发现小磁针发生偏转，即表明有磁场作用便得小磁针受力偏转，故说明通电导线周围存在着磁场，这是电流的磁效应，故B正确；
C．图丙中通电导线在磁场中受力运动，这是电动机的工作原理，故C错误；
D．图丁中导线AB在磁场中运动产生电流，这是发电机机的工作原理，故D错误。
故选B。
9. 乒乓球自空中释放后竖直下落，多次与地面碰撞反弹，最终停在地面。对此过程，下列说法正确的是（ ）
A. 下落过程中球的运动状态保持不变
B. 触地时地面对球的作用力大于球对地面的作用力
C. 上升过程中球的动能越来越小，重力势能越来越大
D. 从释放到停止，球的机械能守恒
【答案】C
【解析】
【详解】A．下落过程中球的速度越来越大，所以运动状态发生改变，故A错误；
B．触地时地面对球的作用力与球对地面的作用力是一对相互作用力，大小相等，故B错误；
C．上升过程中球的质量不变，速度逐渐减小，动能越来越小，高度增高，重力势能越来越大，故C正确；
D．因为没有忽略空气阻力，所以释放到停止，机械能减小，故D错误。
故选C。
10. 如图所示，电源电压保持不变，是定值电阻，R是光敏电阻，其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况是（ ）
A. A表和V表示数均变大B. A和V表示数均变小
C. A表示数变大，V表示数变小D. A表示数变小，V表示数变大
【答案】D
【解析】
【详解】逐渐减小光源电阻的光照强度，光敏电阻的阻值增大，电路的总电阻R总变大，电源电压U不变，电路电流变小，电流表示数变小；定值电阻R0阻值不变，定值电阻两端电压变小，光敏电阻两端电压变大，电压表示数变大，故ABC不符合题意，D符合题意。
故选D。
11. 关于内能及其利用，下列说法正确的是（ ）
A. 一切物体都具有内能
B. 足球运动越慢，它的内能越小
C. 冬天搓手取暖，是通过做功的方式改变内能
D. 热机的功率大，效率就一定高
【答案】AC
【解析】
【详解】A．自然界中一切物体都是由分子和原子构成的，内能为分子动能和分子势能之和，所以一切物体都具有内能，故A正确；
B．足球运动快慢，是机械能的大小变化，与内能大小无关，故B错误；
C．冬天搓手取暖，将机械能转化为内能，所以是通过做功的方式改变内能，故C正确；
D．热机的功率大，则做功快，与效率的高低无关，故D错误。
故选AC。
12. 将装满水的厚玻璃瓶静置于水平桌面，把细玻璃管通过带孔的橡皮塞插入瓶中，如图所示，用手反复水平捏厚玻璃瓶，观察细管中水面高度的变化。从形变角度分析现象及原因，下列说法正确的是（ ）
A. 细管中水面高度不会发生变化
B. 细管中水面会出现升降
C. 水面高度不变是因为厚玻璃瓶没有发生形变
D. 水面出现升降是因为厚玻璃瓶发生了微小形变
【答案】BD
【解析】
【详解】由于力能改变物体的形状，所以用手反复水平捏厚玻璃瓶，玻璃瓶的形状发生微小改变，瓶内的水受到挤压，所以细管中水面会出现升降，故BD正确，AC错误。
故选BD。
13. 小强同学用如图甲的实验装置，探究光反射时的规律，并将数据依次记录在表1中。实验后他想让与地平线成60°的太阳光竖直向下照亮井底，他把平面镜按如图乙放置。对此探究，下列说法正确的是（ ）
表1
A. 图甲中表示反射角的是
B. 实验时的反射光线是绕O点逆时针转动的
C. 实验说明反射角等于入射角
D. 图乙中平面镜与地平线的夹角θ为75°
【答案】CD
【解析】
【详解】A．由于入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，由图甲可知，是入射角，故A错误；
B．由表1可知，实验时，反射角逐渐增大，即反射光线逐渐远离法线，所以反射光线是绕O点顺时针转动的，故B错误；
C．观察表1中数据发现，反射角的大小始终等于入射角的大小，所以在光的反射中，反射角等于入射角，故C正确；
D．太阳光与地平线的夹角为60°，竖直向下照亮井底，则反射光线与地平线的夹角为90°，则反射光线与入射光线的夹角为150°，由于反射角等于入射角，所以反射角和入射角都等于75°，则反射光线与镜面的夹角为
90°-75°=15°
则镜面与地平线的夹角θ为
90°-15°=75°
故D正确。
故选CD。
14. 如图所示，电源电压保持不变，定值电阻。将滑片滑到滑动变阻器的b端时，闭合开关，电压表的读数为3V；将滑片滑到滑动变阻器的中点时，电压表的读数为4.5V。下列判断正确的是（ ）
A. 电路中的最小电流是0.5A
B. 电源电压是9V
C. 滑动变阻器的最大阻值是9Ω
D. 移动滑片，在通电100s内产生的热量最多1350J
【答案】ABD
【解析】
【详解】A．由图可知，R0与滑动变阻器串联，电压表测量R0两端电压，滑到滑动变阻器的b端时，由可知，电路电阻阻值最大，电路电流最小为
故A正确；
BC．根据串联电路电压特点可知，电源电压为
当滑片滑到滑动变阻器的中点时，由得，电路电流为
此时电源电压为
由于电源电压保持不变，即
则
解得：R滑=12Ω；电源电压为9V。故B正确，C错误；
D．将滑片滑到滑动变阻器a端时，电路电流最大，根据可得，电路电流为
由得，在通电100s内产生的最大热量为
故D正确。
故选ABD。
二、填空题：本题共8小题，每小题2分，共16分。请把恰当的文字或数据填在答题卡相应位置上。
15. 高海拔地区的大气压________（选填“高”或“低”）于1标准大气压，水的沸点________（选填“高”或“低”）于100℃。
【答案】 ①. 低
②. 低
【解析】
【详解】[1][2]大气压随海拔高度增大而减小，水的沸点随大气压增大而升高，所以高海拔地区的大气压低于于1标准大气压，水的沸点低于100℃。
16. 人类在现代生活中广泛使用化石燃料，燃料燃烧时发热，将________转化为内能，同时产生了大量的________气体，加剧了地球的温室效应。因此减少化石燃料的使用，开发新能源是未来理想能源的发展方向。
【答案】 ①. 化学能 ②. 二氧化碳##CO2
【解析】
【详解】[1][2]化石燃料燃烧时，将化学能转换为大量内能，同时，燃烧时产生大量的二氧化碳造成温室效应，同时还产生二氧化硫、一氧化碳等有害气体，对大气造成污染。
17. 质量相同的铜和铅吸收的相同的热量时，铜比铅的温度升高得________（选填“多”或“少”）；质量相同的铜和铅升高相同的温度，吸收热量多的是________（选填“铜”或“铅”）。已知，。
【答案】 ①. 少 ②. 铜
【解析】
【详解】[1]由可知，质量相同的铜和铅吸收的相同的热量时，由于铜比铅的比热容大，所以铜比铅的温度升高少。
[2]由可知，质量相同的铜和铅升高相同的温度，由于铜比铅的比热容大，所以铜吸收热量较多。
18. 我国古代科技著作《天工开物》记载了脚踏碓（碓：duì，是一种给稻谷去壳的工具，用脚连续踏木杠的一端，另一端的碓头就会连续起落。如图所示，脚向下踏时，脚踏碓属于________杠杆；碓头部较细，是为了减小________，增大压强。
【答案】 ①. 费力
②. 受力面积
【解析】
【详解】[1]由图可知，用脚连续踏木杠时，O点为支点，支点到脚施加的动力的距离为动力臂，支点到碓头的重力的距离为阻力臂，由于动力臂小于阻力臂，所以脚踏碓属于费力杠杆。
[2]碓头部较细，是为了减小受力面积，这是通过减小受力面积来增大压强。
19. 如图所示，一个物体被水平力F压在竖直墙面时静止，水平力减为F的三分之一时刚好匀速下滑，则静止和匀速下滑时物体受到的摩擦力大小________（选填“相等”或“不相等”），下滑时水平力对物体________（选填“做了”或“不做”）功。
【答案】 ①. 相等 ②. 不做
【解析】
【详解】[1]物体被水平力F压在竖直墙面时静止时，物体处于平衡状态，由二力平衡知识可知，物体受到摩擦力等于物体的重力；水平力减为F的三分之一时，刚好匀速下滑，物体仍处于平衡状态，由二力平衡知识可知，物体受到摩擦力等于物体的重力；所以物体静止和匀速下滑时，受到的摩擦力大小相等。
[2]下滑时，物体向下运动，水平力的方向向左，由于在力的作用下，沿力的方向运动一段距离，力才对物体做功，所以水平力对物体不做功。
20. 在长为1000m，高为100m的爬坡路段，一辆质量为1800kg的电动汽车在3000N的牵引力作用下匀速上坡，电动汽车受到的重力方向是________，斜面的机械效率为________，g取10N/kg。
【答案】 ①. 竖直向下
②. 60%
【解析】
【详解】[1]由于重力是地球对地球表面物体的引力，所以重力方向始终是竖直向下的，故电动汽车受到的重力方向是竖直向下。
[2]斜面的机械效率
21. 小明家中安装的电能如图所示，其中“3000r/kW·h”表示接在这个表上的用电器，每消耗1kw·h的电能，转盘转过________转；小明关闭家里其它所有用电器，只打开空调，观察电能表转盘在1min内刚好转动了50转，则空调的功率是________W。
【答案】 ①. 3000 ②. 1000
【解析】
【详解】[1]由电能表中“3000r/kW·h”可知，每消耗1kW·h的电能，转盘转过3000转。
[2]电能表转盘在1min内刚好转动了50转，消耗电能为
则空调的功率是
22. 已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时的电阻为________Ω。把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，则并联电路的总电流是________A。
【答案】 ①. 10 ②. 0.3
【解析】
【详解】[1]由图可知，小灯泡L的电压达到额定电压2.5V时，通过灯泡的电流为0.25A，则灯泡正常发光时的电阻
[2]把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，由于并联电路中，各支路电压等于电源电压，则定值电阻和灯泡两端电压都为1.5V，通过定值电阻的电流
由图可知，灯泡两端电压为1.5V时，通过灯泡的电流为0.2A，由于并联电路中，干路电流等于各支路电流之和，则并联电路的总电流
I总=I1+IL=0.1A+0.2A=0.3A
三、作图题：本题共2小题，每小题3分，共6分。
23. 冰墩墩是2022年北京冬奥会吉祥物。请在图中画出A点在平面镜中的像，并画出眼睛B通过平面镜“看见”A点的光路图。
【答案】
【解析】
【详解】在平面镜的另一侧作出点A的对称点A'，即为A在平面镜中的像；连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如图所示：
24. 如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片P能改变螺线管磁性强弱）。
【答案】
【解析】
【详解】因为要求闭合开关，移动滑片P能改变螺线管磁性强弱，所以滑动变阻器接入电路采用一上一下接法，图中上接线柱已有，故只要接一个下接线柱；电路从左侧往上流入螺线管，根据安培定则，螺线管右侧为N极，左侧为S极，所以小磁针右边为N极。如图所示：
四、实验与探究题：本题共2小题，共15分。
25. 频闪拍摄是研究物体运动的方式之一。某科创小组用频闪拍摄的方法来“测量小车运动的平均速度”。如图所示，他们用相机每隔0.5s曝光一次，拍摄了小车在斜面上下滑的频闪照片。请根据照片信息回答下列问题。
（1）本实验中刻度尺是测量________的工具，刻度尺的分度值是________cm；
（2）小车从A点到C点的路程________cm，从A点运动到C点所用时间________s，小车在AC段的平均速度________cm/s；
（3）根据照片信息可判断小车做________直线运动（选填“匀速”或“变速”）；
（4）小组同学经过进一步分析得出结论：小车在C点的动能________D点的动能（选填“大于”“等于”或“小于”）。
【答案】 ①. 长度 ②. 1.0 ③. 40.0 ④. 1 ⑤. 40.0 ⑥. 变速 ⑦. 小于
【解析】
【详解】（1）[1][2] 本实验中刻度尺是测量长度的工具，由图可知，刻度尺的分度值是1.0cm。
（2）[3]由图可知，小车从A点到C点的路程为
sAC=80.0cm-40.0cm=40.0cm
[4]因为相机每隔0.5s曝光一次，所以A点运动到C点所用时间为1s。
[5]小车在AC段的平均速度为
（3）[6]根据照片信息，在相同时间内，小车滑行的路程越来越大，所以速度越来越大，所以小车做加速直线运动。
（4）[7]由（3）可知，小车做加速直线运动，质量不变，所以小车在C点的速度小于D点的速度，因此小车在C点的动能小于D点的动能。
26. 为测量某待测电阻的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。
（1）在连接如图乙的电路时，开关S应处于________状态，闭合开关前应将滑动变阻器的滑片置于________（选填“A”或“B”）端；
（2）在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有示数，经分析电路连接不完整，具体原因是________，请在图乙中用笔画线代替导线将电路连接完整；（ ）
（3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为________Ω；实验时应多测几组数据，求电阻的平均值，目的是________；
（4）某实验小组实验时发现电压表已损坏，为测量的阻值，他们经过讨论设计了如图丙的电路图。已知电源电压不变，定值电阻的阻值为R，闭合开关、断开时电流表读数为；同时闭合开关和时电流表读数为，则________（用R、、表示）；
（5）实验小组完成实验后，他们经过讨论，认为用图甲的电路图还可以完成________实验。（至少填写一个实验名称）
【答案】 ①. 断开 ②. B ③. 电压表没有测量电阻两端的电压 ④. ⑤. 5 ⑥. 减小实验误差 ⑦. ⑧. 探究电流与电压的关系
【解析】
【详解】（1）[1]为了保护电路，连接电路时，开关应处于断开状态。
[2]为了保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，由图可知，应将滑动变阻器的滑片置于B端。
（2）[3][4]电压表没有连接进去测量电阻两端的电压，应并联在定值电阻的两端。如图所示：
（3）[5]由式子，待测电阻
[6] 进行了多次测量，目的是计算电阻的平均值从而减小实验误差。
（4）[7]已知电源电压不变，定值电阻的阻值为R，闭合开关、断开时电流表读数为，这时与R串联，所以电源电压为
……①
闭合开关和时电流表读数为，这时电路中只有连接到电路中，所以
……②
由①②式子解得
（5）[8]在“伏安法测电阻”的实验中，为定值电阻，电压表测两端的电压，电流表测电路中的电流。若探究电流与电压的关系，应控制电阻的阻值不变，可以通过调节滑动变阻器改变两端的电压和通过的电流，所以该电路能完成该实验。
五、计算与解答题：本题共2小题，共21分。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不得分。
27. 如图甲，用轻质细线将一不吸水的木块悬挂在弹簧测力计下，静止时测力计读数为3N；如图乙，将该木块静置于平放的盛水容器中，木块有的体积露出水面；如图丙，用竖直向下的力F压该木块时，木块刚好全部浸入水中且静止。已知水的密度为，g取10N/kg，求：
（1）图乙中木块所受的浮力大小；
（2）木块的体积；
（3）木块的密度；
（4）图丙中F的大小。
【答案】（1）3N；（2）；（3）；（4）2N
【解析】
【详解】解：（1）因为弹簧测力计的示数是3N，又因为木块漂浮，故G=F浮，所以乙图中木块的浮力为3N。
（2）因为，则木块的体积为
（3）木块的质量
木块的密度
（4）用竖直向下的力F将木块缓慢压入水中,静止时,木块上表面恰好与水面相平，此时物体排开水的体积
此时时物体受到的浮力
根据可知，竖直向下的力
答: （1）图甲中木块受到浮力的大小为3N 。
（2）木块的体积为0.5×10-3m3。
（3）木块的密度为0.6×103kg/m3 。
（4）竖直向下的力F的大小为2N。
28. 如图所示的电路，电源电压可调，R为标有“1.5A”字样的滑动变阻器，a、c为其两端点，电流表量程为0~3A，电压表量程为0~15V，灯L1标有“6V 7.2W”字样，灯L2标有“6V 4.8W”字样，忽略温度变化对灯丝电阻的影响。试问：
（1）L1正常发光时的电流和电阻；
（2）闭合开关S，断开和，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S和，断开，将电源电压调至12V，当滑动变阻器滑片P滑到b点时，小灯泡正常发光，此时，则滑动变阻器的最大阻值是多少？
（4）闭合开关S和，断开，将滑片P由b滑动到c端的同时调节电源电压，使小灯泡正常发光，其它各元件均安全，此过程中电路的总功率变化的范围。
【答案】（1）1.2A，5Ω；（2）10V；（3）20Ω；（4）8W~17.6W
【解析】
【详解】解：（1）灯L1标有“6V 7.2W”字样，L1正常发光时的电流
L1正常发光时的电阻
（2）闭合开关S，断开和，两灯泡串联，电压表测量两灯泡的总电压，灯L2标有“6V 4.8W”字样，则L2正常发光时的电阻
由于串联分压可知，在不损坏电路的情况下，使其中一盏灯正常发光，由于L2正常发光时的电阻大于L1正常发光时的电阻，所以L2的电压先达到额定电压6V，能正常发光，此时L1两端电压
则电压表示数
U4=U2+U3=6V+4V=10V
（3）闭合开关S和，断开，则L2被短路，L1与滑动变阻器串联，当滑动变阻器滑片P滑到b点时，则滑动变阻器Rab接入电路中，小灯泡正常发光，则L1的电压达到额定电压6V，电源电压调至12V，则滑动变阻器此时电阻
由于，则滑动变阻器的最大阻值
（4）闭合开关S和，断开，则L1被短路，L2与滑动变阻器串联，电压表测量L2两端电压，滑片P由b滑动到c端的同时调节电源电压，使L2小灯泡正常发光，则电压表安全，则电路中电流
则电路中电流表安全，滑片P在b端时，L2小灯泡正常发光，则电源电压
则电路的最小总功率
滑片P在c端时，L2小灯泡正常发光，则电源电压
则电路的最大总功率
所以此过程中电路的总功率变化的范围为8W~17.6W。
答：（1）L1正常发光时的电流为1.2A，电阻为5Ω；
（2）电压表示数是10V；
（3）滑动变阻器的最大阻值是20Ω；
（4）此过程中电路的总功率变化的范围为8W~17.6W。次数
1
2
3
4
5
0°
20°
30°
40°
60°
0°
20°
30°
40°
60°
相关试卷
2023年四川省宜宾市中考物理试题及答案解析： 这是一份2023年四川省宜宾市中考物理试题及答案解析，文件包含精品解析2023年四川省宜宾市中考物理试题解析版docx、精品解析2023年四川省宜宾市中考物理试题原卷版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。
2023年四川省宜宾市中考物理试题（原卷版）： 这是一份2023年四川省宜宾市中考物理试题（原卷版），共10页。试卷主要包含了答非选择题时，务必使用0等内容，欢迎下载使用。
2023年四川省宜宾市中考物理试题（解析版）： 这是一份2023年四川省宜宾市中考物理试题（解析版），共21页。试卷主要包含了答非选择题时，务必使用0等内容，欢迎下载使用。
