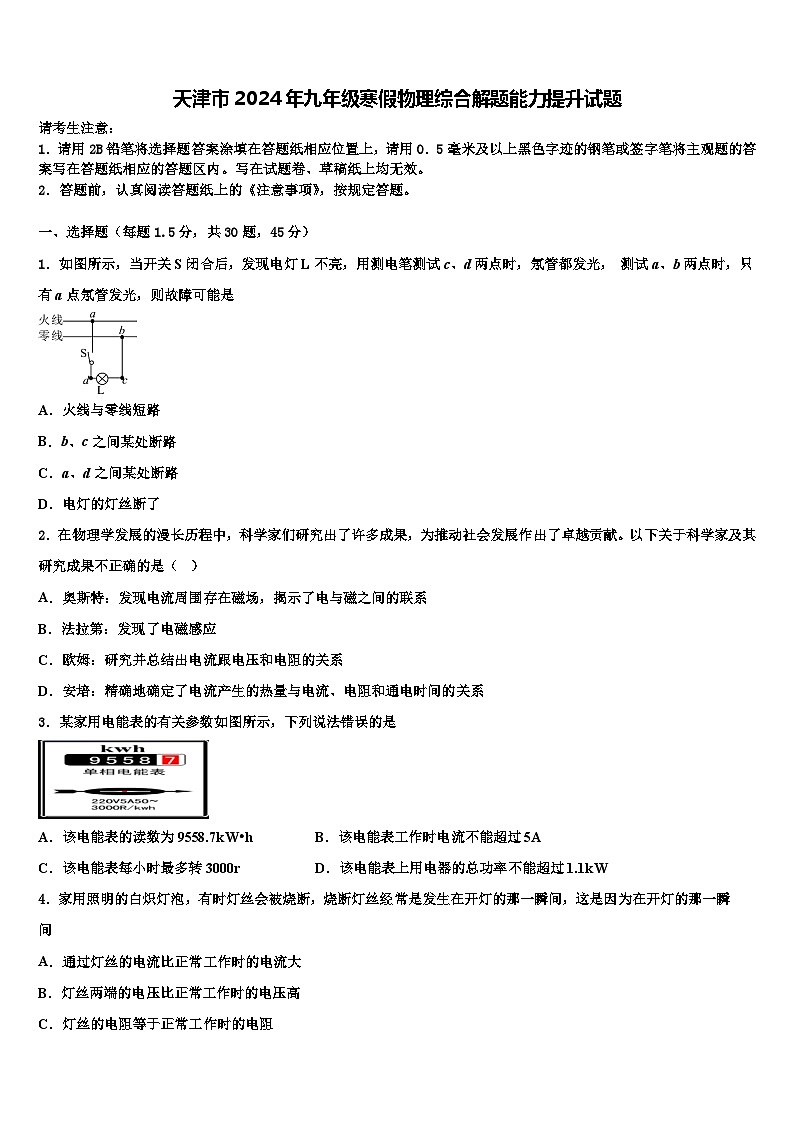

天津市2024年九年级寒假物理综合解题能力提升试题

这是一份天津市2024年九年级寒假物理综合解题能力提升试题，共25页。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
2．在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越贡献。以下关于科学家及其研究成果不正确的是（ ）
A．奥斯特：发现电流周围存在磁场，揭示了电与磁之间的联系
B．法拉第：发现了电磁感应
C．欧姆：研究并总结出电流跟电压和电阻的关系
D．安培：精确地确定了电流产生的热量与电流、电阻和通电时间的关系
3．某家用电能表的有关参数如图所示，下列说法错误的是
A．该电能表的读数为9558.7kW•hB．该电能表工作时电流不能超过5A
C．该电能表每小时最多转3000rD．该电能表上用电器的总功率不能超过1.1kW
4．家用照明的白炽灯泡，有时灯丝会被烧断，烧断灯丝经常是发生在开灯的那一瞬间，这是因为在开灯的那一瞬间
A．通过灯丝的电流比正常工作时的电流大
B．灯丝两端的电压比正常工作时的电压高
C．灯丝的电阻等于正常工作时的电阻

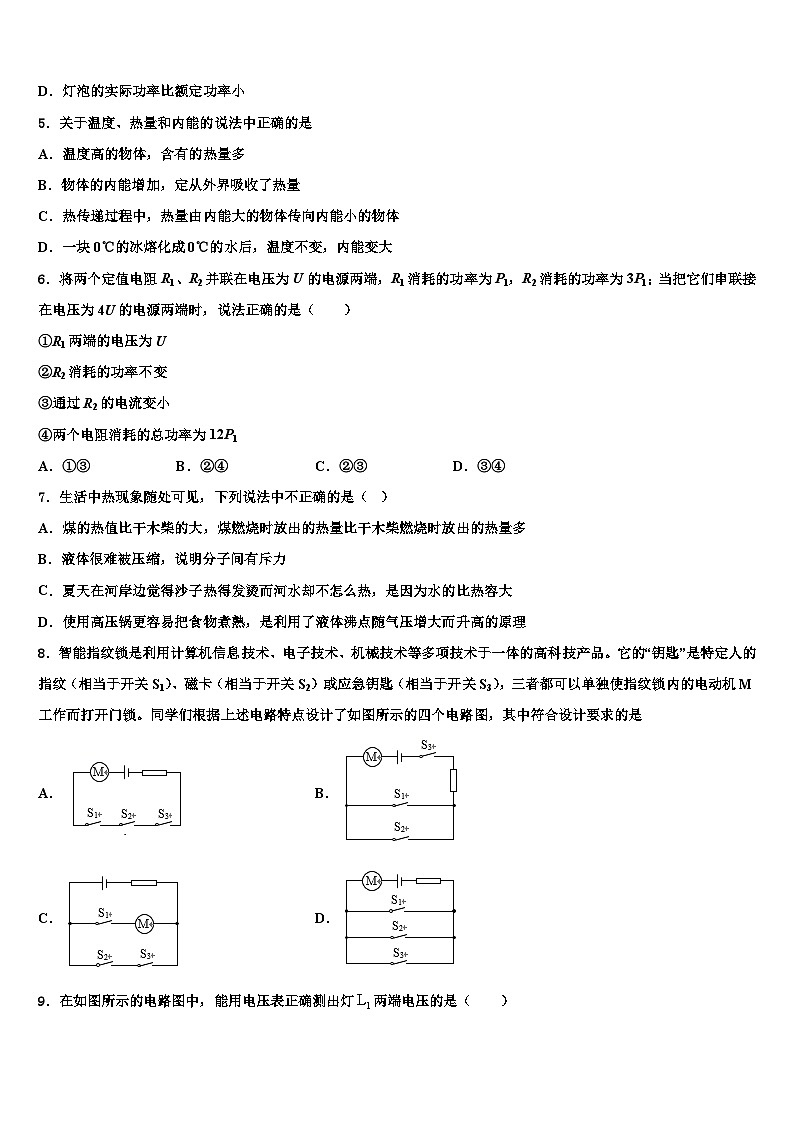

D．灯泡的实际功率比额定功率小
5．关于温度、热量和内能的说法中正确的是
A．温度高的物体，含有的热量多
B．物体的内能增加，定从外界吸收了热量
C．热传递过程中，热量由内能大的物体传向内能小的物体
D．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
6．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1；当把它们串联接在电压为4U的电源两端时，说法正确的是（ ）
①R1两端的电压为U
②R2消耗的功率不变
③通过R2的电流变小
④两个电阻消耗的总功率为12P1
A．①③B．②④C．②③D．③④
7．生活中热现象随处可见，下列说法中不正确的是（ ）
A．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
B．液体很难被压缩，说明分子间有斥力
C．夏天在河岸边觉得沙子热得发烫而河水却不怎么热，是因为水的比热容大
D．使用高压锅更容易把食物煮熟，是利用了液体沸点随气压增大而升高的原理
8．智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图所示的四个电路图，其中符合设计要求的是
A．B．
C．D．
9．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（ ）

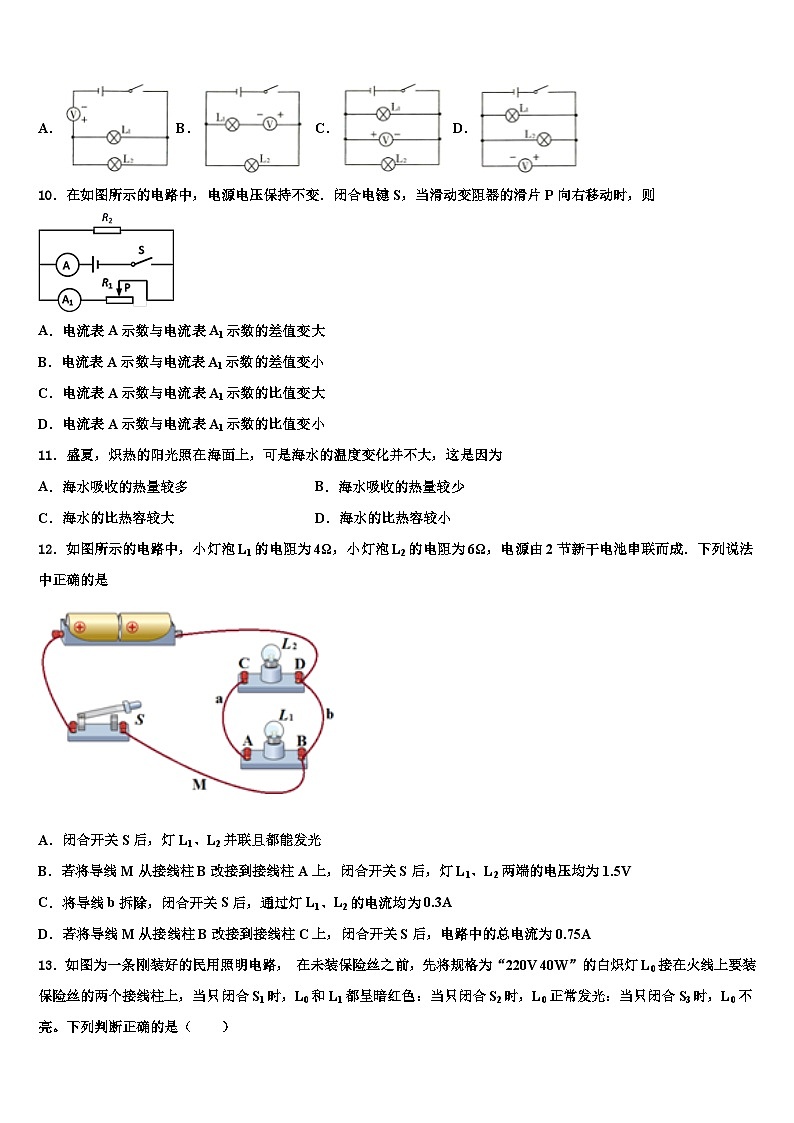

A．B．C．D．
10．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则
A．电流表A示数与电流表A1示数的差值变大
B．电流表A示数与电流表A1示数的差值变小
C．电流表A示数与电流表A1示数的比值变大
D．电流表A示数与电流表A1示数的比值变小
11．盛夏，炽热的阳光照在海面上，可是海水的温度变化并不大，这是因为
A．海水吸收的热量较多B．海水吸收的热量较少
C．海水的比热容较大D．海水的比热容较小
12．如图所示的电路中，小灯泡L1的电阻为4Ω，小灯泡L2的电阻为6Ω，电源由2节新干电池串联而成．下列说法中正确的是
A．闭合开关S后，灯L1、L2并联且都能发光
B．若将导线M从接线柱B改接到接线柱A上，闭合开关S后，灯L1、L2两端的电压均为1.5V
C．将导线b拆除，闭合开关S后，通过灯L1、L2的电流均为0.3A
D．若将导线M从接线柱B改接到接线柱C上，闭合开关S后，电路中的总电流为0.75A
13．如图为一条刚装好的民用照明电路， 在未装保险丝之前，先将规格为“220V 40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色：当只闭合S2时，L0正常发光：当只闭合S3时，L0不亮。下列判断正确的是（ ）

A．L1所在支路短路B．L2所在支路短路
C．L3所在支路短路D．L2所在支路断路
14．如图所示．闭合开关，将滑动变阻器滑片向左移动，下列说法中不正确的是
A．电压表示数变大B．电流表示数变大
C．电压表和电流表示数的比值变大D．电压表和电流表示数的比值不变
15．下图所涉及的物理知识正确的是（ ）
A．如图现象中，同时工作的用电器过多，不会使家庭电路电路过大
B．如图是开关与电灯的连接
C．空气推动塞子时，内能增大
D．如图说明同种电荷相互吸引
16．下列关于温度、热量和内能说法正确的是（ ）
A．热量可以从内能少的物体传给内能多的物体
B．物体从外界吸收了热量，温度一定升高
C．物体的温度越高，具有的热量越多
D．物体的内能增加，则一定是从外界吸收了热量
17．生活、生产中经常根据串并联电路的特点和实际需要把电路元件串联或并联使用。下列电路元件为串联的是（ ）
A．电风扇的调速器和电动机
B．马路两边为行人照明的路灯
C．英语听力测试时各教室的广播
D．同一灯罩下的两根日光灯管
18．某智能百叶窗的叶片上贴有太阳能板，在光照时发电，给电动机供电以调节百叶窗的开合．该过程中发生的能量转换是（ ）
A．电能→机械能→光能B．光能→机械能→电能
C．光能→电能→机械能D．机械能→电能→光能
19．如图所示，小灯泡正常发光，两只电表示数均正常。若将电流表和电压表的位置对调，则对调后，下列说法正确的是（ ）
A．小灯泡正常发光
B．电压表示数为0
C．电流表示数不变
D．电压表示数变大
20．灯泡L上标有“2.5V”的字样，它的电阻随它两端电压的变化关系图像如图所示，下列说法正确的是（ ）
A．灯丝的电阻随电压的增大而减小B．灯泡L的额定功率是0.625W
C．灯泡L的额定电流是0.2AD．灯泡L正常发光时的电阻是8Ω
21．关于电与磁的相关知识，下列说法中正确的是（ ）
A．磁场和磁感线都是客观存在的
B．磁体周围越接近磁极的地方磁感线越密
C．电动机是利用电磁感应现象制成的
D．感应电流的方向与磁场方向无关
22．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（ ）
A．B．
C．D．
23．在图所示的电路中，电流表、电压表连接均正确的是
A．B．
C．D．
24．下列说法正确的是（ ）
①磁体的磁性越强，能吸引的物质种类就越多
②指南针能够指南北，是由于受到地磁场的作用
③能够自由转动的小磁针静止时，其N极指向地理北极附近
④磁体之间的作用是通过磁场发生的，但磁场并不存在
A．只有①和②B．只有①和④
C．只有②和③D．只有③和④
25．下列数据符合实际的是（ ）
A．人体的安全电压为36V
B．手机正常通话时的电流约为5A
C．人体感觉比较舒适的气温约为25℃
D．西藏地区用敞开锅烧水温度可达100℃
26．在国际单位中制，电功的单位是
A．焦耳B．伏特C．安培D．瓦特
27．如图为某物质熔化时温度随加热时间变化的图象（被加热物质的质量和加热装置的功率不变），图中得到的信息不．正．确．的是
A．该物质为晶体，熔点为 0℃
B．熔化过程持续了 3min
C．该物质在B、C两点时的内能相等
D．该物质在CD段的比热容是AB段比热容的2倍
28．如图所示的电路,闭合开关,下列说法正确的是
A．两灯串联,电压表测的是灯L1两端的电压
B．两灯串联,电压表测的是灯L2两端的电压
C．两灯并联,电流表测的是灯L1的电流
D．两灯并联,电流表测的是灯L2的电流
29．如图所示是某种灯泡的U—I关系图像，当该灯泡两端电压为8V时，通过灯泡的电流可能是（ ）
A．0.4 AB．0.6 AC．0.7 AD．1 A
30．如图的电子体温计通过流过半导体制成的感温头的电流来反映人的体温．这利用了半导体（ ）
A．良好的导电特性B．良好的绝缘特性
C．电阻随温度变化而变化的特性D．电阻随光照变化而变化的特性
二、填空题（每空1分，共10题，20分）
31．如图（a）所示的电路中，电源电压不变．闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U=______V，电阻R=____Ω，滑动变阻器的最大阻值是_______Ω．
32．2019年12月1日晚8时左右，一架拍摄用的无人机（如图所示）在中环海滨拍摄夜景，其间因无人机失控，跌入香港中环解放军驻香港部队军营，一名自称摄影师的39岁男子被捕。无人机在匀速上升过程中，其动能_______，重力势能_______。
33．如下图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L1两端的电压为________V，灯L1与L2的电功率之比为________。
34．验电器的原理是__________________；在干燥的天气里，用塑料梳子梳头发，头发会随梳子飘起来，这是因为梳子和头发带________（选填“同”或“异”）种电荷的缘故。
35．火柴头在火柴盒上划过就能燃烧，这是将_____能转化为_____能，火柴在燃烧过程中，是将_____能转化为内能。
36．如（a）是暖箱温度显示器的原理图，其原理是利用电压表的示数表示暖箱内的温度，已知电源电压恒定为4V, R1是热敏电阻，如图（b）是R1阻值与温度的关系图象，定值电阻R2的阻值为150Ω。当暖箱内温度为60℃时，电压表的示数是____ V; 电压表的量程为0~3V，则暖箱内的最高温度是____℃. 若将R2换成阻值更大的电阻，则暖箱内能达到的最高温度将_________（选填“升高”“降低”或“不变”）。
37．用如图甲所示的滑轮组运送货物上楼，其优点是既可以省力又可以______；每件货物重100N，每次运送的量不同，如图乙记录了在整个过程中拉力F随货物重力增加而变化的图像，由图可知动滑轮重为______牛，当400牛重的货物上升6米高时，拉力F所做的功是______焦。（不考虑绳重和摩擦）
38．如图所示是某品牌的油电混合汽车工作原理图,汽车蓄电池电机___ （选填用电器'或“电源"） ;当电动机正常工作时,将电能主要转化为______能;汽车蓄电池上面标明电压为12V，容量为90A·h,则它充满一次电大约储存了___________ J电能.
39．现代社会中汽车是一种重要的交通工具,很多汽车使用的发动机是四冲程汽油机,在它工作的过程中,____冲程将机械能转化为内能,这是通过________方式改变了缸内气体的内能．为了降低汽缸体的温度,汽缸外有一个水箱体,使汽缸被水包围着,这是通过_________的方式减少汽缸内能的．
40．我省抚仙湖是中国第二深水湖泊是著名的旅游避暑胜地，湖水的_____大从而使抚仙湖的年温差及昼夜温差小．炎热的夏天，光着脚丫放在湖水中游客感觉非常的凉爽，这是通过_____（选填热传递”或“做功“）的方式减少了人体的内能．
三、实验题（每空1分，共2题，15分）
41．小明同学对串联电路电压规律进行了探究．

[猜想与假设]串联电路总电压等于各用电器两端的电压之和．
[设计与进行实验]
（1）按图所示的电路图连接电路．
（2）闭合开关，排除故障，用电压表测出L1两端的电压．
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B点不动，只断开A接点，并改接到C接点上．
（4）测出AC间的电压，得出结论．
[交流与评估]
（1）在拆接电路时，开关必须_____．
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1_____（选填“短路”或“断路”）或L2_____（选填“短路”或“断路”）．
（3）小明用上面的方法能否测出L2两端的电压？_____（选填“能”或“不能”），原因是_____．
（4）方法改进后，测出AB、BC、AC间的电压记录在如表表格中，小明分析实验得出结论：串联电路总电压等于各用电器两端电压之和．此实验在设计方案上存在的不足之处是一次实验具有_____（选填“必然性”或“偶然性”），改进方法是_____．
42．小明家里用的电热水器铭牌上标有“220V 5**W"的字样，其中额定功率值“5”后面两位数字模糊不清，他想设计一个实验测出电热水器的额定电功率。学校实验室中准备的器材有：两节干电池，一只滑动变阻器，三个开关，导线若干。另外还有可供选择的以下器材：
A．电流表A1（量程：0~0.6A，0~3A）
B．电压表V1（量程：0~3V，0~15V）
C．定值电阻R1（阻值为1Ω）
D．定值电阻R2（阻值为100Ω）
E.定值电阻R3（阻值为1000Ω）
若电热水器的电阻Rx保持不变，小明打算利用实验室中的以上器材，设计实验，测量出电热水器的额定功率值。
（一）小明认真思考后，发现不能用“伏安法”来测电热水器的额定功率。他和同学讨论后，发现可以用所学的电学知识进行较准确的测量，这时应选择的实验器材是：两节干电池、一只滑动变阻器、三个开关、导线若干和_________（选填上述“可供选择”的器材前面字母序号即可）；
（二）请在虚线框中画出此时的实验电路图（要求：电路不可重组），写出实验步骤及额定电功率的表达式（已知U0=220V）。
（1）实验电路图：
（____________）
（2）实验步骤：
（____________________）
（3）小灯泡额定电功率的表达式：Px=_______________。
四、计算题（每题10分，共2题，20分）
43．直饮机的电路图如图所示，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W。（水的比热容c=J/（kg·℃），水的密度ρ=kg/m3）
（1）温、开水选择开关处于__________状态时饮水机处于加热状态；温、开水选择开关处于__________状态时饮水机处于保温状态；
（2）饮水机正常工作，出开水时电热丝中的电流是多少_________?电热丝R0的电阻是多少_________？
（3）现在需要100℃的开水500ml，已知水的初温是20℃，水需要吸收多少热量_________?如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间_________？（保留一位小数）
44．如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等（插座本身消耗电能由内部电池提供）。小明将装有质量为2.4kg、初温为10℃水的电水壶插在该插座上，这时插座屏幕上显示如图乙所示，当水烧开至100℃时，屏幕显示如图丙所示。[已知电费单价： 0.57元/(kW•h)；c水=4.2×103J/（kg·℃）]
（1）这段时间内水吸收的热量为多少焦？
（2）电水壶的实际功率为多少瓦？
（3）电水壶烧水的效率为多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；
B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；
C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；
D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。
2、D
【分析】根据对物理学家及其成就的掌握作答。
【详解】A．奥斯特发现电流周围存在磁场，提示了电与磁之间的联系，此选项正确，则A不符合题意；
B．法拉第发现了电磁感应现象，此选项正确，则B不符合题意；
C．欧姆研究并总结出电流与电压和电阻的关系，此选项正确，则C不符合题意；
D．焦耳精确地确定了电流产生的热量与电流、电阻和通电时间的关系，此选项错误，则D符合题意。
3、C
【详解】A．电能表的表盘上最后一位是小数，由图可知，该电能表的读数为9558.7kW•h，故A正确，不符合题意；
BD．电能表的表盘上，“220V”是指电能表的工作电压，“5A”是指平时工作允许通过的最大电流，该电能表上用电器的最大总功率：
P=UI=220V×5A=1100W=1.1kW，
故BD正确，不符合题意；
C．电能表上“3000r/kW⋅h”表示电能表所接的电路每消耗1kW⋅h的电能，电能表的转盘转3000r，1h消耗的最多电能：
W=Pt=1.1kW×1h=1.1kW⋅h，
该电能表的转盘每小时最多转数：
n=3000r/kW⋅h×1.1kW⋅h=3300r，
故C错误，符合题意。
4、A
【解析】灯丝电阻受温度的影响，刚开灯时灯丝电阻很小，通过灯丝的电流很大．
产生局部瞬间大功率（温度大大超过工作状态），使灯泡损坏．
【详解】A、由I＝可得，电压不变，在通电的瞬间，灯丝的电阻很小，因此通过灯丝的电流比正常工作时的电流大，符合题意；B、灯两端的电压近似等于正常工作电压，不符合题意；C、灯丝的电阻比正常工作时的电阻小很多倍，不符合题意；D、灯泡的实际功率比额定功率大很多倍，所以灯泡才烧坏，不符合题意；故选A．
5、D
【解析】热量是一个过程量，只存在于热传递或热交换过程中，不能说含有或者具有热量，故A错误；改变物体内能的方式有两种：做功和热传递；物体内能增加，可能是从外界吸收了热量，也可能是外界对物体做功，故B错误；发生热传递的条件是：具有温度差，所以内能可以自动地从高温物体转移到低温物体，而不一定是由内能大的物体传向内能小的物体，故C错误；冰是晶体，熔化过程吸收热量，温度不变；所以一块0℃的冰熔化成0℃的水后，温度不变，但内能增加了，故D正确，故选D。
6、B
【详解】当R1、R2并联在电压为U的电源两端时，由并联电路的电压特点知，两电阻两端的电压均为U，两电阻之比
R1=3R2
通过R2的电流
当把它们串联在电压为4U的电源两端时，由串联电路的特点和欧姆定律可知，电路中的电流
所以通过R2的电流不变，故③正确，此时R2两端的电压
U2=IR2=×R2=U
即串联和并联时R2两端的电压相等，此时R1两端的电压
U1=4U-U=3U
故①错误；
串联和并联时R2两端的电压相等，由P=可知，R2消耗的功率不变，故②正确；
此时两个电阻消耗的总功率
P=4U×I=4U×P2=4×3P1=12P1
故④正确。
故选B。
7、A
【详解】A．根据Q=mq可知，燃料完全燃烧放出的热量与燃料的热值、质量都有关，所以热值大的煤燃烧时放出的热量不一定多，符合题意；
B．分子间存在着相互作用的引力和斥力，液体很难被压缩，说明分子间有斥力，不符合题意；
C．夏天沙子热得发烫而水却不怎么热，是因为水的比热容大，在质量、吸收的热量相同时，沙子升高的温度大于水升高的温度，不符合题意；
D．液体的沸点随气压的增大而升高，高压锅利用沸点随气压增大而升高原理制造的，利用高压锅更容易煮熟食物，不符合题意．
8、D
【详解】由题意可知，三个开关中任意一个开关闭合，电动机均能工作，则三个开关应并联再与电动机串联接入电路，故选D。
9、D
【详解】A．图中，电压表串联在电路中，电路相当于开路，故A不符合题意；
B．图中，电压表串联在灯泡L1之路中，电路相当于开路，故B不符合题意；
C．图中，电压表并联在灯泡L1两端，测灯泡L1两端的电压，电压表的正负接线柱接错，故C不符合题意；
D．图中，电压表并联在灯泡L1两端，测灯泡L1两端的电压，故D符合题意．
10、C
【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；
CD.根据欧姆定律可知,I1；干路电流I,电流表A示数与电流表A1示数的比值为
，
因为R1在变大，所以比值变大，故C正确；D错误．
11、C
【详解】盛夏，炽热的阳光照在海面上，由于海水的比热容比较大，相同条件下，海水的温度变化比其他物质的温度变化小，故选C。
12、C
【详解】A．闭合开关S后，电流将从电源正极经导线b和开关S回到电源负极，会造成电源短路，灯L1、L2都不能发光，故A错误；
B．若将导线M从接线柱B改接到接线柱A上，电流从电源的正极出发，分别经两灯泡后汇合后经开关回到电源的负极，则灯L1、L2并联；
电源是由两节干电池串联组成的，则电源电压为3V，由并联电路中各支路两端的电压相等可知，灯L1、L2两端的电压均为3V，故B错误；
C．将导线b拆除，此时两灯泡串联，
由串联电路中总电阻等于各分电阻之和可得，电路的总电阻R＝R1+R2＝4Ω+6Ω＝10Ω，
由电路中各处的电流相等可知，通过灯L1、L2的电流I1＝I2＝I＝＝＝0.3A，故C正确；
D．若将导线M从接线柱B改接到接线柱C上时，电流从电源的正极出发，分别经两灯泡后汇合经开关回到电源的负极，则灯L1、L2并联，
由并联电路中总电阻的倒数等于各分电阻倒数之和可知，电路的总电阻R′＝＝＝2.4Ω，电路中的总电流I′＝＝＝1.25A，故D错误．
故选C．
13、B
【详解】AC．当只闭合S1时，L0和L1都呈暗红色，说明此段电路正常；当只闭合S3时，L0不亮，说明此段电路有断路情况，故AC错误；
BD．在只闭合S2时，L0正常发光，所以说明此处支路肯定被短路，使得火线上的灯泡与零线相连而正常发光，故B正确，D错误。
故选B。
14、C
【详解】由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；
由U=IR可知，R两端的电压变大，即电压表的示数变大；
由R=可知，电压表与电流表示数的比值等于定值电阻R的阻值，则电压表与电流表示数的比值不变。
故ABD正确，不符合题意，C错误，符合题意。
15、B
【详解】A．同时工作的用电器过多时，总功率大，根据知，会使家庭电路电流过大总电流大，故A项错误；
B．火线应该开关相连，开关再与用电器连接，这样开关断开时，用电器就不会有电流，符合安全用电的要求；故B项正确；
C．空气膨胀做功，推动塞子，空气的内能减少，是通过做功的方法使内能转化为机械能；故C项错误；
D．从题图中悬挂的玻璃棒运动的方向可以看出，同种电荷相互排斥；故D项错误；
16、A
【详解】A．两个不同温度的物体相接触发生热传递时，热量总是从高温物体传给低温物体，所以可以从内能少的物体传给内能多的物体，故A正确；
B．物体吸从外界收热量，温度不一定会升高，比如晶体熔化过程，虽然吸收热量，但温度不变，故B错误；
C．热量是过程量，只能说“吸收或放出”，不能说“含有或具有”，故C错误；
D．物体内能增加，可能是外界对物体做功，也有可能是发生了热传递，故D错误。
17、A
【详解】A．电风扇的调速器是用来控制电动机的转速的，所以它们是串联的，故A符合题意；
B．马路两边为行人照明的路灯，虽然同时亮同时灭，但是其中一个坏了，其它灯又不受影响，所以它们是并联的，故B不符合题意；
C．英语听力测试时各教室的广播可以同时播，也可以单独播，所以它们是并联的，故C不符合题意；
D．同一灯罩下的两根日光灯管，如果其中一根坏了，另一根仍能正常使用，所以它们是并联的，故D不符合题意。
故选A。
18、C
【解析】解：太阳能板把太阳能（光能）转化为电能，供给电动机，转化为机械能，调节百叶窗的开合；综上所述此过程中发生的能量转换与答案C一致，故答案为C.
点睛：太阳能电池板，把太阳能转化为电能，电动机把电能转化为机械能．
19、D
【详解】由图可知，灯泡和滑动变阻器串联，电压表测量小灯泡两端的电压，电流表测量电路中的电流，原来两只电表示数均正常，由串联电路的电压规律可知，电压表的示数小于电源电压， 若将电流表和电压表的位置对调，则对调后，电流表与灯泡并联，电压表串联在电路中，当闭合开关后，由于电压表的电阻太大，导致电路中电流非常小，所以电流表示数为0，灯泡不亮，此时电压表相当于测电源的电压，所以电压表示数变大。
故选D。
20、B
【详解】A．由图可知，灯丝的电阻随电压的先增大后不变，故A错误；
BCD．由题知灯泡的额定电压为2.5V，由图知当电压为2.5V时，灯丝的电阻为10Ω，由欧姆定律可知，灯泡的额定电流为
由可得，灯泡的额定功率为
故B正确，C、D错误。
故选B。
21、B
【详解】A．磁感线是假想的一种描述磁场的曲线，真是不存在。故A项错误；
B．磁体周围越接近磁极的地方磁感线越密。磁性越强，故B项正确；
C．电动机是利用磁场对通电导线的作用制成的，故C项错误；
D．感应电流的方向与磁场的方向，导线的运动方向有关，故D项错误。
故选B。
22、B
【详解】充电鞋垫是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光：
A．此图反映了通电线圈在磁场中受到力的作用而转动，与充电鞋垫原理无关，故A不符合题意；
B．线圈做切割磁感线运动时，电路中产生感应电流，电流表指针发生偏转，与充电鞋垫原理相同，故B符合题意；
C．图中是电流的磁效应，是利用电来获得磁，与充电鞋垫原理无关，故C不符合题意；
D．此图探究的是电磁铁磁性强弱的影响因素，研究电磁铁磁性强弱与线圈中电流大小有关，与充电鞋垫的制成原理无关，故D不符合题意。
故选B。
23、B
【详解】在电路中，电流表要串联在电路中，电压表要并联在电路中，并且都要正进负出，B选项正确，故选B
24、C
【详解】①磁体的磁性越强，只表示吸引磁性物质的能力强，与能吸引的物质种类多少无关，故①错误；
②指南针是小磁针，是由于受到地磁场的作用，所以能够指南北，故②正确；
③地理两极和地磁两极相反，地磁场的N极在地理的南极附近，磁感线是从N极出来，回到S极的，故小磁针静止时，其N极指向地理北极附近，故③正确；
④磁体之间的作用是通过磁场发生的，磁场是一种真实存在的物质，故④错误。
正确的是②和③。
故选C。
25、C
【详解】A．人体的安全电压是不高于36V，故A不符合实际；
B．手机正常通话时的电流约为0.15A，远小于5A，故B不符合实际；
C．人体感觉比较舒适的气温约为25℃，C符合实际；
D．西藏地区海拔比较高，空气稀薄，空气的密度小，使得西藏的大气压低于标准大气压，所以水的沸点低于100℃，故D不符合实际。
故选C。
26、A
【解析】电功的国际单位是焦耳，符号为J，日常生活和工农业生产中，我们常用 kW•h（度）作为计量单位来计量消耗电能的多少。而伏特（V）是电压的单位、安培（A）是电流的单位、瓦特（W）是功率的单位。 故选A。
27、C
【解析】A.该物质有一定的熔化温度，且熔化对应的温度是0℃，即熔点为0℃，故正确，不符合题意；
B.从图象可以看出，从第1min开始熔化，到第4min结束，该物质熔化的时间大约为3min，故正确，不符合题意；
C.该物质吸热温度升高，内能不断增大，故该物质B点的内能要比C点的内能小，故错误，符合题意；
D.由 ，可得 ，AB段和CD段物质的质量m相同，由图象知，时间相同，都是1min，升高的温度不相同，升高温度之比为2：1，所以吸收的热量之比为，从而计算得比热容之比为，则该物质在AB段的比热容小于CD段的比热容，故正确，不符合题意。
故选C.
28、C
【详解】AB．由图可知，电流从电源的正极流出，分别经过两个灯泡，回到电源的负极，故两灯泡并联，故AB错误；
CD．由图可知，电流表与L1串联，故测的是L1的电流，故D错误，C正确；
29、C
【详解】由灯泡的U—I关系图象可知，当该灯泡两端电压为5V时，通过的电流为0.5A，由R=得到此时灯丝电阻为10Ω；当该灯泡两端电压为10V时，通过的电流为0.8A，由R=得到此时灯丝电阻为12.5Ω；由图象可知，灯丝电阻随灯泡两端电压的增大而增大，当该灯泡两端电压为8V时，灯丝电阻在10Ω和12.5Ω之间。
A．当该灯泡两端电压为8V时，若通过的电流为0.4A，则灯丝电阻
R==20Ω，
故A不符合题意；
B．当该灯泡两端电压为8V时，若通过的电流为0.6A，则灯丝电阻
R=≈13.3Ω，
故B不符合题意；
C．当该灯泡两端电压为8V时，若通过的电流为0.7A，则灯丝电阻
R=≈11.4Ω，
故C符合题意；
D．当该灯泡两端电压为8V时，若通过的电流为1A，则灯丝电阻
R==8Ω，
故D不符合题意。
30、C
【详解】电子体温计通过流过半导体制成的感温头的电流来反映人的体温．这利用了半导体电阻随温度变化而变化的特性．所以选C．
二、填空题（每空1分，共10题，20分）
31、6 10 50
【详解】[1]当滑片P在a端时，滑动变阻器接入电路电阻为零，此时电源电压只加在R上，此时电压表示数即为电源电压，故由图b知电源电压U总=6V；
[2][3]当滑片在a端时，滑动变阻器接入电路电阻为零，电压表测R两端电压示数为6V，电流表测通过R的电流示数为0.6A，所以电阻R的阻值：
；
当滑片在b端时，滑动变阻器全部接入，此时电路中电流最小，由图b可知此时电路中的电流为0.1A，电路总电阻：
，
所以滑动变阻器最大阻值：
R滑=60Ω-10Ω=50Ω．
32、不变 变大
【详解】[1][2]无人机在匀速上升过程中，速度不变，质量不变，其动能不变，同时高度增加，重力势能增加。
33、3
【分析】本题考查串联电路中的电功率之间的关系，分析电路是本题求解的关键。
【详解】由图可知，灯泡L1、L2串联，电压表V1测量L1两端电压，V2测量电源电压。
[1]电压表V1的示数为3V，则灯L1两端的电压为3V。
[2]电压表V1的示数为3V，电压表V2的示数为8V，则灯L2两端的电压为5V，又因为灯泡L1、L2串联，电流相等，则灯L1与L2的电功率之比为
34、同种电荷相互排斥 异
【详解】[1]验电器的原理是同种电荷相互排斥；
[2]头发和梳子摩擦，头发和梳子带异种电荷，根据异种电荷互相吸引，所以头发会随着梳子飘起来。
35、机械 内 化学
【解析】火柴在火柴盒上划是摩擦生热是能量的转化，属于通过做功的方式改变物体的内能，机械能转化为内能。火柴在燃烧过程中，是将化学能转化为内能。
36、2 100 降低
【详解】[1]由图象可知，当暖箱内温度为60℃时R1=150Ω，因串联电路中总电阻等于各分电阻之和,所以，电路中的电流
I==
此时电压表的示数为
U=IR2=×150Ω=2V
[2]由图象可知，当温度升高时，热敏电阻R1的阻值减小，电路的总电阻减小，由可知，电路中的电流变大，电压表的示数变大，所以当电压表的示数为3V 时，暖箱内的温度最高，因串联电路中各处的电流相等，所以此时电路中的电流
因串联电路中总电压等于各分电压之和
I1==
所以热敏电阻电压
U1=U-U0=4V-3V=1V
所以热敏电阻阻值
R1==Ω
由图像可知此时暖箱温度为100℃；
[3]暖箱内的温度最高时，R2两端的电压为3V不变，电源电压恒定为4V，则热敏电阻两端的电压为1V也不变，将R2换用阻值更大的电阻时,电路的总电阻变大，通过电路的电流变小,即通过热敏电阻的电流也变小,由欧姆定律可知，热敏电阻的阻值变大，由图象可知，暖箱内能达到的最高温度将降低。
37、改变施力方向 100 3000
【详解】[1]如图所示是滑轮组，滑轮组的优点是既可以省力又可以改变施力方向；
[2]从图乙可以看到，当货物的重力时，拉力大小，可得到关系式
代入数值，可求得
[3]从图乙还可知道，当货物的重力时，拉力大小，当400牛重的货物上升6米高时，绳子自由端移动的距离是
拉力F所做的功是
38、电源 机械 3.888 ×106
【详解】[1]根据该汽车工作原理图，汽车蓄电池电机提供电能，因此在电路中相当于电源；
[2]当电动机正常工作时,将电能主要转化为机械能；
[3]汽车蓄电池上面标明电压为12V，容量为90A·h,则它充满一次电大约储存的电能为
W=UIt=12V×90A×3600s=3.888 ×106J
39、压缩 做功 热传递
【解析】试题分析：汽油机有吸气、压缩、做功、排气四个冲程，其中压缩冲程将机械能转化为燃气的内能；改变内能的方式有做功和热传递，在汽油机的压缩冲程中，活塞压缩混合气体做功，将机械能转化为内能，是通过做功的方式改变缸内气体的内能的；内燃机汽缸外有一个水箱体，使汽缸被水包围着，水从汽缸吸收热量，使汽缸的温度降低，这是通过热传递的方式改变汽缸的内能．故答案为压缩；做功；热传递．
考点：内燃机的四个冲程，改变物体内能的两种方式
40、比热容 热传递
【详解】抚仙湖昼夜温差比市区其他地方小，原因是市区多砂石，抚仙湖多水，砂石的比热容比水的比热容小，同样受冷和受热时温度变化小；
炎热的夏天，光着脚丫放在湖水中游客感觉非常的凉爽，这是通过热传递的方式减少了人体的内能．
三、实验题（每空1分，共2题，15分）
41、断开 短路 断路 不能 电压表的正负接线柱接反了 偶然性 更换规格不同的灯泡进行多次实验．
【解析】（1）在拆接电路时，开关必须断开；
（2）电压表的示数为零，则可能是与电压表并联的L1短路，或另一灯泡L2断路；
（3）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；
（4）根据表中数据可得：串联电路两端的总电压等于各部分电路两端的电压之和；
由实验可知，该实验进行了一次实验，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍结论，应改变灯泡的规格进行多次实验或改变电源电压进行多次实验．
42、B、D 实验步骤如下：
①按如图所示连接电路图，滑动变阻器滑片移动的阻值阻值最大处；②闭合开关S、S2，调节滑动变阻器，使定值电阻R1两端的电压表示数为U1，此时电路中电流为
I=
③保持滑动变阻器滑片不变，断开开关S2，闭合开关S、S1，记录此时电压表示数为U，此时电热器两端的电压Ux=U-U1，那么根据欧姆定律可得
Rx=
【详解】[1]由公式可得热水器电阻
由题意可知热水器的功率范围为500W—599W，因此其电阻最大值为
故该热水器的电阻范围为80.8Ω—96.8Ω，约为100Ω，接在3V电压下，电流约为
电流太小，不能使用电流表精确测出电流大小，所以选择电压表，又因为灯泡电阻约100Ω，
所以定值电阻选择100Ω的规格，即选B、D；
(1)[2]电路图如图所示：
(2)[3]实验步骤如下：
①按如图所示连接电路图，滑动变阻器滑片移动的阻值阻值最大处；②闭合开关S、S2，调节滑动变阻器，使定值电阻R1两端的电压表示数为U1，此时电路中电流为
I=
③保持滑动变阻器滑片不变，断开开关S2，闭合开关S、S1，记录此时电压表示数为U，此时电热器两端的电压Ux=U-U1，那么根据欧姆定律可得
Rx=
(2)[4]已知电热器的额定电压为U0=220V，因此
四、计算题（每题10分，共2题，20分）
43、闭合 断开 10A 22Ω 95.5s
【详解】(1)[1][2]当“温、开水选择开关”闭合时，只有电阻R0接入电路；由可知，此时饮水机处于加热状态；当“温、开水选择开关”断开时，电阻R1和R0串联接入电路，此时饮水机处于保温状态。
(2)直饮机的额定电压是220V，开水加热电功率是2200W，出开水时电热丝中的电流
即出开水时电热丝中的电流是10A。
饮水机处于加热状态时，只有电阻R0接入电路，R0的电阻：由可得
(3)由可得，水的质量
水吸收的热量
电能转化为水的内能的效率是80%，所以消耗的电能
已知饮水机正常工作时的功率是2200W；由可得，烧开这些水需要的时间
答：(1)温、开水选择开关处于闭合状态时饮水机处于加热状态；温、开水选择开关处于断开状态时饮水机处于保温状态。
(2)饮水机正常工作，出开水时电热丝R0的电阻是22Ω。
(3)水需要吸收的热量为1.68×105J；如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要的时间为95.5s。
44、 (1) 9.072×105J； (2)1500W；(3)84%。
【详解】(1)水吸收的热量为：
Q=cmΔt=4.2×103J/（kg•℃）×2.4kg×（100℃-10℃）=9.072×105J；
(2)电费单价为：0.5元/kW•h，由图丙可知，这段时间内的电费为0.15元，则这段时间内消耗的电能为：
W=kW•h =0.3kW•h=1.08×106J，
由图可知，所用时间为12分钟，则电水壶的实际功率为：
P==1500W；
(3)烧水的效率为：
η==84%。
答：(1)这段时间内水吸收的热量为9.072×105J；
(2)电水壶的实际功率为1500W；
(3)电水壶烧水的效率为84%。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
