2024年高考物理第一轮考点复习精讲精练（全国通用） 第29讲 光的折射 全反射（原卷版+解析）
展开
这是一份2024年高考物理第一轮考点复习精讲精练（全国通用） 第29讲 光的折射 全反射（原卷版+解析），共49页。试卷主要包含了折射定律，折射率，折射率的理解等内容，欢迎下载使用。

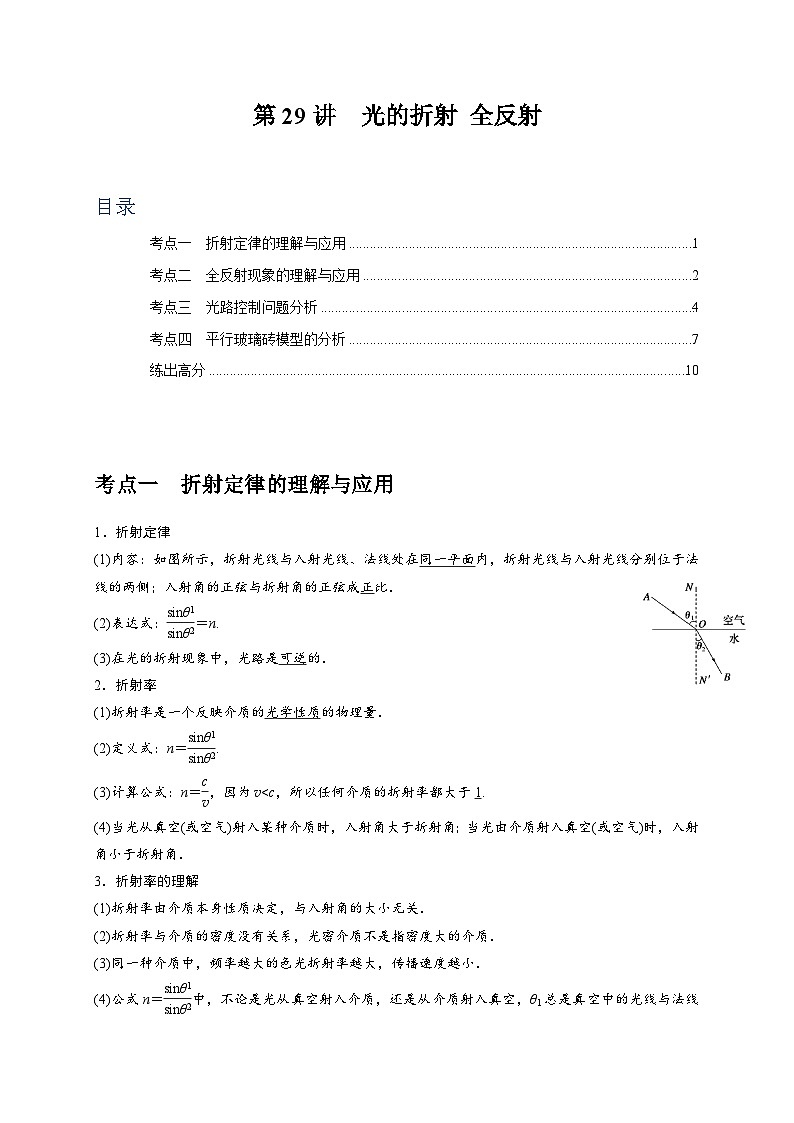

目录
TOC \ "1-3" \h \z \u \l "_Tc134649479" 考点一 折射定律的理解与应用 PAGEREF _Tc134649479 \h 1
\l "_Tc134649480" 考点二 全反射现象的理解与应用 PAGEREF _Tc134649480 \h 2
\l "_Tc134649481" 考点三 光路控制问题分析 PAGEREF _Tc134649481 \h 4
\l "_Tc134649482" 考点四 平行玻璃砖模型的分析 PAGEREF _Tc134649482 \h 7
\l "_Tc134649483" 练出高分 PAGEREF _Tc134649483 \h 10
考点一 折射定律的理解与应用
1．折射定律
(1)内容：如图所示，折射光线与入射光线、法线处在同一平面内，折射光线与入射光线分别位于法线的两侧；入射角的正弦与折射角的正弦成正比．
(2)表达式：eq \f(sinθ1,sinθ2)＝n.
(3)在光的折射现象中，光路是可逆的．
2．折射率
(1)折射率是一个反映介质的光学性质的物理量．
(2)定义式：n＝eq \f(sinθ1,sinθ2).
(3)计算公式：n＝eq \f(c,v)，因为v(4)当光从真空(或空气)射入某种介质时，入射角大于折射角；当光由介质射入真空(或空气)时，入射角小于折射角．
3．折射率的理解
(1)折射率由介质本身性质决定，与入射角的大小无关．
(2)折射率与介质的密度没有关系，光密介质不是指密度大的介质．
(3)同一种介质中，频率越大的色光折射率越大，传播速度越小．
(4)公式n＝eq \f(sinθ1,sinθ2)中，不论是光从真空射入介质，还是从介质射入真空，θ1总是真空中的光线与法线间的夹角，θ2总是介质中的光线与法线间的夹角．

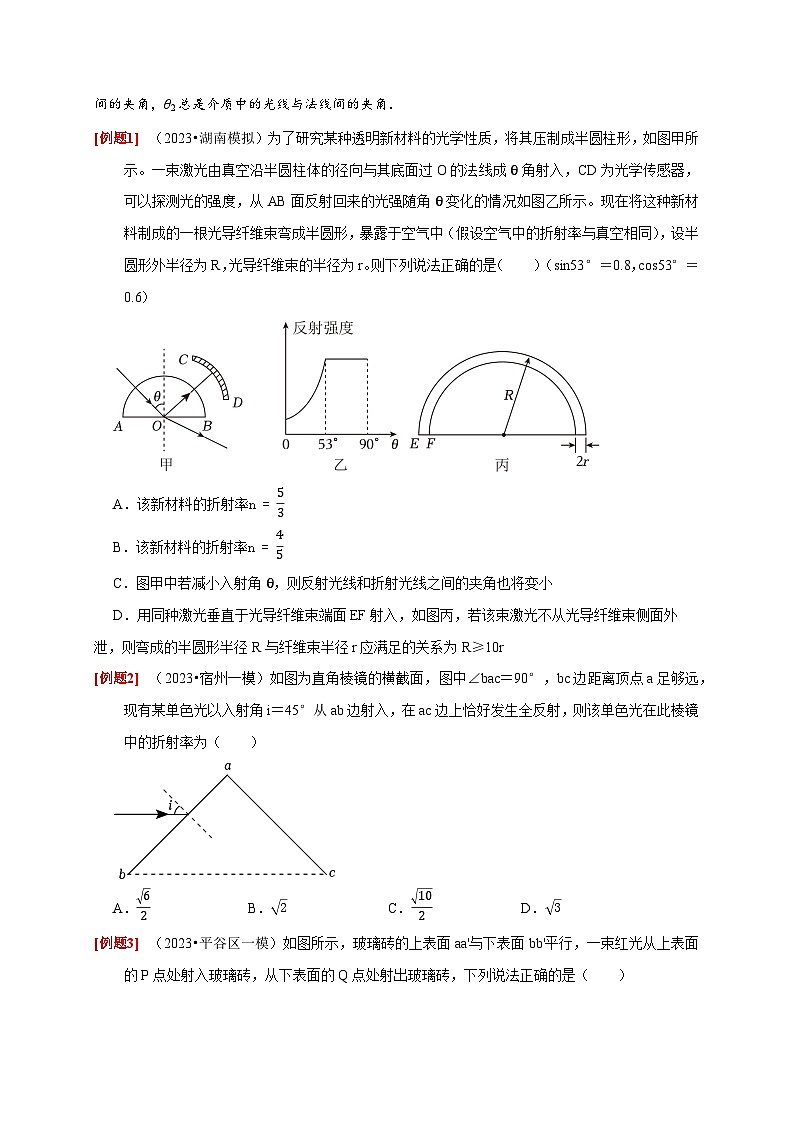

（2023•湖南模拟）为了研究某种透明新材料的光学性质，将其压制成半圆柱形，如图甲所示。一束激光由真空沿半圆柱体的径向与其底面过O的法线成θ角射入，CD为光学传感器，可以探测光的强度，从AB面反射回来的光强随角θ变化的情况如图乙所示。现在将这种新材料制成的一根光导纤维束弯成半圆形，暴露于空气中（假设空气中的折射率与真空相同），设半圆形外半径为R，光导纤维束的半径为r。则下列说法正确的是（ ）（sin53°＝0.8，cs53°＝0.6）
A．该新材料的折射率n=53
B．该新材料的折射率n=45
C．图甲中若减小入射角θ，则反射光线和折射光线之间的夹角也将变小
D．用同种激光垂直于光导纤维束端面EF射入，如图丙，若该束激光不从光导纤维束侧面外泄，则弯成的半圆形半径R与纤维束半径r应满足的关系为R≥10r
（2023•宿州一模）如图为直角棱镜的横截面，图中∠bac＝90°，bc边距离顶点a足够远，现有某单色光以入射角i＝45°从ab边射入，在ac边上恰好发生全反射，则该单色光在此棱镜中的折射率为（ ）
A．62B．2C．102D．3

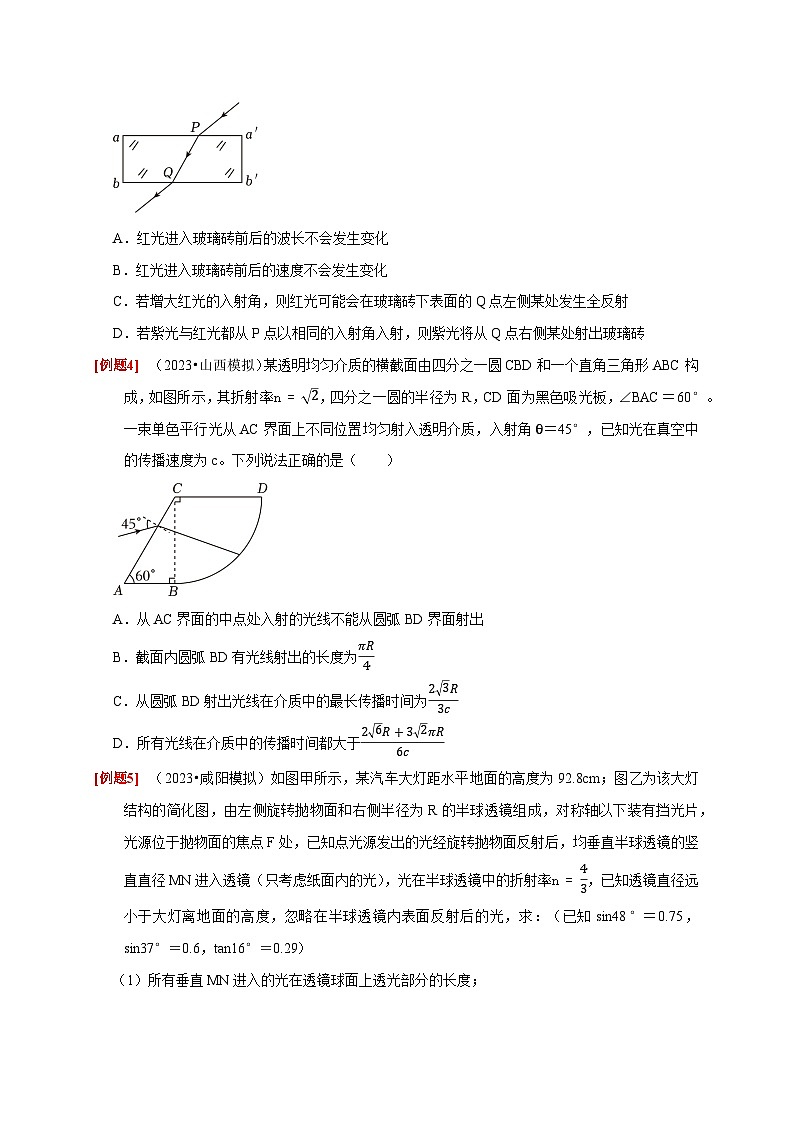

（2023•平谷区一模）如图所示，玻璃砖的上表面aa'与下表面bb'平行，一束红光从上表面的P点处射入玻璃砖，从下表面的Q点处射出玻璃砖，下列说法正确的是（ ）
A．红光进入玻璃砖前后的波长不会发生变化
B．红光进入玻璃砖前后的速度不会发生变化
C．若增大红光的入射角，则红光可能会在玻璃砖下表面的Q点左侧某处发生全反射
D．若紫光与红光都从P点以相同的入射角入射，则紫光将从Q点右侧某处射出玻璃砖
（2023•山西模拟）某透明均匀介质的横截面由四分之一圆CBD和一个直角三角形ABC构成，如图所示，其折射率n=2，四分之一圆的半径为R，CD面为黑色吸光板，∠BAC＝60°。一束单色平行光从AC界面上不同位置均匀射入透明介质，入射角θ＝45°，已知光在真空中的传播速度为c。下列说法正确的是（ ）
A．从AC界面的中点处入射的光线不能从圆弧BD界面射出
B．截面内圆弧BD有光线射出的长度为πR4
C．从圆弧BD射出光线在介质中的最长传播时间为23R3c
D．所有光线在介质中的传播时间都大于26R+32πR6c
（2023•咸阳模拟）如图甲所示，某汽车大灯距水平地面的高度为92.8cm；图乙为该大灯结构的简化图，由左侧旋转抛物面和右侧半径为R的半球透镜组成，对称轴以下装有挡光片，光源位于抛物面的焦点F处，已知点光源发出的光经旋转抛物面反射后，均垂直半球透镜的竖直直径MN进入透镜（只考虑纸面内的光），光在半球透镜中的折射率n=43，已知透镜直径远小于大灯离地面的高度，忽略在半球透镜内表面反射后的光，求：（已知sin48°＝0.75，sin37°＝0.6，tan16°＝0.29）
（1）所有垂直MN进入的光在透镜球面上透光部分的长度；
（2）若某束光从A点射入半球透镜，MA=15MN，则这束光照射到地面的位置与大灯间的水平距离？
考点二 全反射现象的理解与应用
1．定义：光从光密介质射入光疏介质，当入射角增大到某一角度时，折射光线将消失，只剩下反射光线的现象．
2．条件：(1)光从光密介质射入光疏介质．(2)入射角大于或等于临界角．
3．临界角：折射角等于90°时的入射角，若光从光密介质(折射率为n)射向真空或空气时，发生全反射的临界角为C，则sinC＝eq \f(1,n).介质的折射率越大，发生全反射的临界角越小．
（2023•金华模拟）2021年12月9日，“天宫课堂”第一课正式开讲，某同学在观看太空水球光学实验后，想研究光在含有气泡的水球中的传播情况，于是找到一块环形玻璃砖模拟光的传播，俯视图如图所示。光线a沿半径方向入射玻璃砖，光线b与光线a平行，两束光线之间的距离设为x，已知玻璃砖内圆半径为R，外圆半径为2R，折射率为2，光在真空中的速度为c，不考虑反射光线，下列关于光线的说法正确的是（ ）
A．当x＞2R时，b光线可能经过内圆
B．当x＞2R时，b光线从外圆射出的方向与图中入射光线的夹角为45°
C．当x=22R时，b光线从内圆通过空气的时间约为t=3Rc
D．当x=22R时，b光线从内圆通过空气的时间约为t=2Rc
（2023•南通模拟）如图所示，图中阴影部分ABC为一折射率n＝2的透明材料做成的柱形光学元件的横截面，AC为一半径为R的14圆弧，在圆弧面圆心D处有一点光源，ABCD构成正方形。若只考虑首次从AC直接射向AB、BC的光线，光在真空中的光速为c，则（ ）
A．从AB、BC面有光射出的区域总长度为233R
B．从AB、BC面有光射出的区域总长度为R
C．点光源发出的光射到AB面上的最长时间为2Rc
D．点光源发出的光射到AB面上的最长时间为2(2−1)Rc
（2023•杭州二模）如图所示，有一块半径为R的半圆形玻璃砖，OO'是对称轴。现有平行单色光垂直照射到AB面，玻璃砖对该单色光的折射率为53。已知sin37°=35，不考虑二次反射，则（ ）
A．玻璃砖的弧面上有光射出的区域弧长为37πR180
B．若在纸面内将玻璃砖绕圆心逆时针旋转30°，有光射出的区域弧长不变
C．所有从AB射出的光线都将汇于一点
D．入射光线距OO'越远，出射光线与OO'的交点离AB面越远
（2023•温州模拟）如图所示，一均匀透明体上部分为半球、下部分为圆柱，半球的半径和圆柱上表面的半径均为R，圆柱高度为5R，在圆柱体的底部中心O点放一点光源，半球上发光部分的表面积S＝0.8πR2（已知球冠表面积的计算公式为S＝2πrh，r为球的半径，h为球冠的顶端到球冠底面圆心的高度），不计光的二次反射，该透明物质对光的折射率为（ ）
A．1.33B．1.41C．1.67D．2.00
电视机遥控器中有一个用透明介质封装的发光二极管；如图（a）所示，它发出红外光来控制电视机的各种功能。一兴趣小组找来一个用此种材料制成的半圆柱体，利用插针法测定该透明介质的折射率。实验中用A、B两个大头针确定入射光路，C、D两个大头针确定出射光路。P和Q分别是入射点和出射点，且AB⊥MN，如图（b）所示。测得半圆柱体的半径R＝5cm，OP＝1cm，DQ＝4cm，D到法线OQ的距离DG＝2cm。已知光速c＝3.0×108m/s。
（1）求该透明介质的折射率和光在该介质中传播的速度；
（2）实际测得封装二极管的半球直径d＝5mm，发光二极管的发光面是以EF为直径的发光圆盘，其圆心位于半球的球心点O，如图（c）所示。为确保发光面发出的红外光第一次到达半球面时都不发生全反射，发光二极管的发光面半径r最大应为多大？
考点三 光路控制问题分析
平行玻璃砖、三棱镜和圆柱体(球)对光路的控制：
特别提醒 不同颜色的光的频率不同，在同一种介质中的折射率、光速也不同，发生全反射现象的临界角也不同．
如图，光导纤维由内芯和外套两部分组成，内芯折射率比外套的大，光在光导纤维中传播时，光在内芯和外套的界面上发生全反射。假设外套为空气，一束红光由光导纤维的一端射入内芯，红光在内芯与空气的界面上恰好发生全反射，经时间t1从另一端射出；让另一束绿光也从另一长度相同的光导纤维的一端射入，绿光在内芯与空气的界面上也恰好发生全反射，经时间t2从另一端射出。下列说法正确的是（ ）
A．内芯对红光的折射率n1与对绿光的折射率n2之比为t1t2
B．内芯对红光的折射率n1与对绿光的折射率n2之比为t1t2
C．红光在内芯中的传播速度v1与绿光在内芯中的传播速度v2之比为t1t2
D．红光在内芯中的传播速度v1与绿光在内芯中的传播速度v2之比为t2t1
（2023•玉溪模拟）如图所示，圆心为O、半径为R的半圆形玻璃砖置于水平桌面上。光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射。当入射角θ＝60°时，光线从玻璃砖圆形表面出射后恰好与入射光平行。已知真空中的光速为c，则（ ）
A．光从玻璃到空气的临界角为30°
B．OP之间的距离为22R
C．光在玻璃砖内的传播速度为33c
D．玻璃砖的折射率为1.5
（多选）（2023•海口一模）如图所示，MN为竖直放置的光屏，光屏的左侧有半径为R的透明半圆柱体，PQ为其直径，O为圆心，轴线OA垂直于光屏，O至光屏的距离OA=116R，位于轴线上O点左侧13R处的点光源S发出一束与OA夹角θ＝60°的光线沿纸面射向透明半圆柱体，经半圆柱体折射后从C点射出。已知∠QOC＝30°，光在真空中传播的速度为c。则（ ）
A．该透明半圆柱体的折射率为2
B．该透明半圆柱体的折射率为3
C．该光线从S传播到达光屏所用的时间为3Rc
D．该光线从S传播到达光屏所用的时间为5R2c
（多选）（2023•宁波二模）如图所示，两块完全相同的半圆形玻璃砖的圆心分别为O1和O2，两直径平行且拉开一段距离d，现让一细光束沿玻璃砖A的半径方向入射，并从O1出射后入射到玻璃砖B。设入射方向与直线O1O2的夹角为i，已知玻璃砖的折射率为1.5，忽略光在每种介质中的二次反射，下列说法正确的是（ ）
A．i一定，改变d，从玻璃砖B圆弧面的出射光线与入射光线始终平行
B．i一定，改变d，光束可能在玻璃砖B的圆弧面发生全反射
C．d一定，改变i，始终有光束从玻璃砖A的圆弧面出射
D．d一定，改变i，光束可能在玻璃砖B的圆弧面发生全反射
（多选）五角棱镜是光束定角度转向器之一，常用于照相机的取景器、图像观察系统或测量仪器中。如图所示是五角棱镜的截面图。棱镜的AB面与AE面垂直。一束单色光垂直AB面入射，经DE面和BC面反射后垂直AE面射出。下列说法正确的是（ ）
A．BC面与DE面的夹角α＝30°
B．BC面与DE面的夹角α＝45°
C．若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线仍垂直
D．若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线不可能垂直
考点四 平行玻璃砖模型的分析
（2023•滁州二模）1965年香港中文大学校长高琨在一篇论文中提出以石英基玻璃纤维作长程信息传递，引发了光导纤维的研发热潮，1970年康宁公司最先发明并制造出世界第一根可用于光通信的光纤，使光纤通信得以广泛应用。被视为光纤通信的里程碑之一，高琨也因此被国际公认为“光纤之父”。如图为某种新型光导纤维材料的一小段，材料呈圆柱状，半径为l，长度为33l，将一束光从底部中心P点以入射角θ射入，已知光在真空中的速度为c。
（1）若已知这种材料的折射率为3，入射角θ＝60°，求光线穿过这段材料所需的时间；
（2）这种材料的优势是无论入射角θ为多少，材料侧面始终不会有光线射出，求材料的折
射率的最小值。
（2023•镇江模拟）为测量双层玻璃中间真空层的厚度，用激光笔使单色光从空气以入射角θ射入玻璃，部分光线如图所示。测得玻璃表面两出射点B、C与入射点A的距离分别为x1和x2。已知玻璃的折射率为n，光在真空中的速度为c。求：
（1）真空层的厚度d；
（2）光从A传播到B的时间t。
（2023•西安一模）近年来，对具有负折射率人工材料的光学性质及应用的研究备受关注，该材料折射率为负值（n＜0）。如图甲所示，光从真空射入负折射率材料时，入射角和折射角的大小关系仍然遵从折射定律，但折射角取负值，即折射线和入射线位于界面法线同侧。如图乙所示，在真空中对称放置两个完全相同的负折射率材料制作的直角三棱镜A、B，顶角为θ，A、B两棱镜斜面相互平行放置，两斜面间的距离为d。一束包含有两种频率光的激光，从A棱镜上的P点垂直入射，它们在棱镜中的折射率分别为n1=−2，n2=−233，在B棱镜下方有一平行于下表面的光屏，P'点为P点在光屏上的投影。
（1）为使两种频率的光都能从棱镜A斜面射出，求θ的取值范围；
（2）若θ＝30°，求两种频率的光通过两棱镜后，打在光屏上的点距P'点的距离分别多大？
练出高分
一．选择题（共8小题）
1．（2023•西城区二模）如图所示，一束光沿着半圆形玻璃砖的半径射到它的平直的边上，在玻璃砖与空气的界面上发生反射和折射，入射角为θ1，折射角为θ2。下列说法正确的是（ ）
A．反射光的频率大于入射光的频率
B．折射光的波长等于入射光的波长
C．若增大入射角θ1，则折射角θ2将减小
D．若增大入射角θ1，则折射光将减弱
2．（2023•浙江模拟）如图，一束红、蓝复色光沿平行底面的方向从左侧面射入底面镀银的等腰棱镜，进入棱镜的光经底面反射后到达右侧面，对于两列可能的出射光，下列说法正确的是（ ）
A．出射光仍为一束复色光，出射光方向与入射光方向平行
B．可能只有红光出射，蓝光在到达右侧面时发生了全反射
C．两列光都出射，且出射光次序为红光在上，蓝光在下
D．两列光都出射，且出射点的高度差与入射点的位置无关
3．（2023•姜堰区模拟）如图所示是一种测量介质折射率的方法，在矩形介质的上表面，覆盖一块毛玻璃，两者之间有很薄的空气层，光照射到毛玻璃，经毛玻璃透射后可以以任意角度射到待测介质的上表面。在介质的另一个侧面外有一个目镜，目镜可以在以O为圆心的轨道上转动，移动目镜时光轴ab始终指向O点．测量过程中，从目镜的视场中出现半明半暗的视野（如图所示），此时对应的θ＝60°，目镜再逆时针往上转，视场中就是全暗的视野了。则该介质的折射率为（ ）
A．233B．72C．2D．3
4．（2023•温州三模）如图所示为一斜边镀银的等腰直角棱镜的截面图，棱镜由一种负折射率的介质制成。负折射率介质仍然满足折射定律，只是入射光线和折射光线位居法线同侧。一束单色光从直角边AB以θ1角入射，经BC反射，再经AC折射出棱镜，经AC折射出的光线与法线夹角为θ2，下列说法正确的是（ ）
A．θ1一定等于θ2
B．θ2与光的颜色有关
C．θ2与棱镜的负折射率有关
D．改变θ1，有可能在AC界面发生全反射
5．（2023•浙江模拟）如图所示，两束相同的单色光A和B从介质Ⅰ垂直射入扇形介质Ⅱ，都在点P处发生折射，折射角分别为θA和θB。A和B在扇形介质Ⅱ的入射点距O点的距离分别为3d和2d，下列选项中正确的是（ ）
A．sinθAsinθB=32
B．单色光A在介质Ⅱ中的波长比其在介质Ⅰ中的长
C．单色光B在介质Ⅱ中的频率比其在介质Ⅰ中的大
D．若将单色光A换成另一束频率更大的单色光C，则C依然能从P点射入介质Ⅰ
6．（2023•黄山模拟）如图所示，一截面为边长6cm的正方形薄玻璃砖ABCD静置在水平桌面上（俯视图），一束单色光从BD边中点平行于桌面入射，入射角为53°，折射后打在A点右侧2cm处的E点，已知光在真空中传播速度为c，sin53°＝0.8，cs53°＝0.6，则（ ）
A．从E点出射光线与BD边的入射光线平行
B．此玻璃砖对该单色光的折射率为43
C．图中单色光在玻璃砖中传播速度为43c
D．最终射出玻璃砖的光线折射角为37°
7．（2023•重庆模拟）某种反光材料是半径为R、球心为O的半球形，其截面如图，A、B为半球底面直径的端点。现有一组光线从距离O点12R的C点垂直于AB射入半球，光线恰好在球面发生全反射。则此反光材料的折射率为（ ）
A．1.5B．2C．233D．3
8．（2022•莱州市校级模拟）光导纤维可简化为长玻璃丝，只有几微米到一百微米，由于很细，一定程度上可以弯折。如图所示将一半径为r的圆柱形光导纤维，做成外半径为R的半圆形，一细光束由空气中从纤维的左端面圆心O1点射入，入射角α＝53°，已知光导纤维对该光的折射率为43，sin53°＝0.8，sin37°＝0.6。要使从左端面射入的光能够不损失的传送到半圆形光导纤维的另一端，外半径R需满足的条件为（ ）
A．R≥4rB．R≥16rC．R≤16rD．R≤4r
二．多选题（共2小题）
（多选）9．（2023•红河州模拟）康宁公司1970年最先发明并制造出世界第一根可用于光通信的光导纤维，并得到广泛应用。如图为某新型光导纤维材料的一小段，材料呈圆柱状，其纵截面MNPQ为矩形，MQ为直径。与MNPQ在同一平面内的一束单色光，以入射角α＝45°从空气经圆心O射入光导纤维，刚好不从MN射出，下列选项正确的是（ ）
A．临界角为45°
B．折射率为62
C．单色光由空气进入光导纤维后波长变长
D．若保持入射角α不变，用频率更高的单色光射入光导纤维，一定不会从MN射出
（多选）10．（2023•浙江模拟）如图甲为一种检测油深度的油量计，油量计竖直固定在油桶内，当入射光竖直向下照射时，通过观察油桶上方的矩形窗口亮暗两个区域可确定油量。油量计结构可看成由多块长度不同的锯齿形的透明塑料拼叠而成，图乙是其中一块的示意图，锯齿形的底是一个等腰直角三角形，最右边的锯齿刚接触到油桶的底部，已知透明塑料的折射率小于油的折射率，则下列说法正确的是（ ）
A．透明塑料的折射率应小于2
B．塑料锯齿和油的界面处发生全反射形成暗区
C．油量增加时，亮区范围变小
D．对于透明塑料和油来说，油是光密介质
三．计算题（共2小题）
11．（2023•佛山二模）在饮品质检中常通过测液体折射率确定饮料含糖量。如图甲所示，一半圆柱透明薄壳空腔，截面圆心为O点，MN部分内表面涂黑，向其中注满待测液体，有一目镜可沿以O点为圆心的圆轨道PQ转动，始终对准O点进行观察。
（1）一束单色光如图乙从O点射入，请画出该入射光在待测液体中折射光线的大致光路；
（2）图甲中，若有各个方向的单色光从O点射入待测液体，当目镜沿P→Q方向转动时，先观察到目镜中全是亮光，后观察到如图所示半明半暗的情形，接着再向Q转动目镜，则观察不到亮光，请分别解释一开始能看到亮光的原因和最后看不到亮光的原因；
（3）在图甲中，观察到目镜视野中明暗各一半时，测得经目镜的视线与竖直方向的夹角为φ，求该饮料的折射率。
12．（2023•湖北二模）如图所示，半径为R的某透明介质半球，放在空气中，一平行光束垂直入射到左侧平面上，正好覆盖整个圆平面。以球心O为原点且与平面垂直向右为正方向建立x轴。距离球心O为0.6R的A点的光线从半球面上的B点射出后与x轴的交点为C，光线BC与x轴的夹角为16°。sin37°＝0.6，求：（结果可以用含有根号的式子表示）
（1）该光线对透明介质的折射率n（结果用分式表示）；
（2）半球面右侧的出射光线与x轴的交点的最小坐标值x（结果用含有根号的式子表示）。
类别
项目
平行玻璃砖
三棱镜
圆柱体(球)
结构
玻璃砖上下表面是平行的
横截面为三角形
横截面是圆
对光线的作用
通过平行玻璃砖的光线不改变传播方向，但要发生侧移
通过三棱镜的光线经两次折射后，出射光线向棱镜底边偏折
圆界面的法线是过圆心的直线，经过两次折射后向圆心偏折
应用
测定玻璃的折射率
全反射棱镜，改变光的传播方向
改变光的传播方向
第29讲 光的折射 全反射
目录
TOC \ "1-3" \h \z \u \l "_Tc134649479" 考点一 折射定律的理解与应用 PAGEREF _Tc134649479 \h 1
\l "_Tc134649480" 考点二 全反射现象的理解与应用 PAGEREF _Tc134649480 \h 2
\l "_Tc134649481" 考点三 光路控制问题分析 PAGEREF _Tc134649481 \h 7
\l "_Tc134649482" 考点四 平行玻璃砖模型的分析 PAGEREF _Tc134649482 \h 14
\l "_Tc134649483" 练出高分 PAGEREF _Tc134649483 \h 21
考点一 折射定律的理解与应用
1．折射定律
(1)内容：如图所示，折射光线与入射光线、法线处在同一平面内，折射光线与入射光线分别位于法线的两侧；入射角的正弦与折射角的正弦成正比．
(2)表达式：eq \f(sinθ1,sinθ2)＝n.
(3)在光的折射现象中，光路是可逆的．
2．折射率
(1)折射率是一个反映介质的光学性质的物理量．
(2)定义式：n＝eq \f(sinθ1,sinθ2).
(3)计算公式：n＝eq \f(c,v)，因为v(4)当光从真空(或空气)射入某种介质时，入射角大于折射角；当光由介质射入真空(或空气)时，入射角小于折射角．
3．折射率的理解
(1)折射率由介质本身性质决定，与入射角的大小无关．
(2)折射率与介质的密度没有关系，光密介质不是指密度大的介质．
(3)同一种介质中，频率越大的色光折射率越大，传播速度越小．
(4)公式n＝eq \f(sinθ1,sinθ2)中，不论是光从真空射入介质，还是从介质射入真空，θ1总是真空中的光线与法线间的夹角，θ2总是介质中的光线与法线间的夹角．
（2023•湖南模拟）为了研究某种透明新材料的光学性质，将其压制成半圆柱形，如图甲所示。一束激光由真空沿半圆柱体的径向与其底面过O的法线成θ角射入，CD为光学传感器，可以探测光的强度，从AB面反射回来的光强随角θ变化的情况如图乙所示。现在将这种新材料制成的一根光导纤维束弯成半圆形，暴露于空气中（假设空气中的折射率与真空相同），设半圆形外半径为R，光导纤维束的半径为r。则下列说法正确的是（ ）（sin53°＝0.8，cs53°＝0.6）
A．该新材料的折射率n=53
B．该新材料的折射率n=45
C．图甲中若减小入射角θ，则反射光线和折射光线之间的夹角也将变小
D．用同种激光垂直于光导纤维束端面EF射入，如图丙，若该束激光不从光导纤维束侧面外泄，则弯成的半圆形半径R与纤维束半径r应满足的关系为R≥10r
【解答】解：AB、由题图乙知，当θ＝53°时发生全反射，则全反射临界角C＝53°，有n=1sinC=1sin53°=10.8=1.25，故AB错误；
C、图甲中若减小入射角θ，根据反射定律和折射定律可知反射角和折射角均减小，则反射光线和折射光线之间的夹角将变大，故C错误；
D、激光不从光导纤维束侧面外泄的临界条件是入射光在外侧面处发生全反射，临界光路如图所示，可得：sinC=R−2rR
解得R＝10r，所以该束激光不从光导纤维束侧面外泄，则弯成的半圆形半径R与纤维束半径r应满足的关系为R≥10r，故D正确。
故选：D。
（2023•宿州一模）如图为直角棱镜的横截面，图中∠bac＝90°，bc边距离顶点a足够远，现有某单色光以入射角i＝45°从ab边射入，在ac边上恰好发生全反射，则该单色光在此棱镜中的折射率为（ ）
A．62B．2C．102D．3
【解答】解：根据题意作出光的传播路径如图：
根据折射定律有n=sinisinr
根据全反射临界角公式有：n=1sinC
根据几何关系有：r+C＝90°
解得：n=62
故A正确，BCD错误；
故选：A。
（2023•平谷区一模）如图所示，玻璃砖的上表面aa'与下表面bb'平行，一束红光从上表面的P点处射入玻璃砖，从下表面的Q点处射出玻璃砖，下列说法正确的是（ ）
A．红光进入玻璃砖前后的波长不会发生变化
B．红光进入玻璃砖前后的速度不会发生变化
C．若增大红光的入射角，则红光可能会在玻璃砖下表面的Q点左侧某处发生全反射
D．若紫光与红光都从P点以相同的入射角入射，则紫光将从Q点右侧某处射出玻璃砖
【解答】解：A．光速由介质决定，但频率由波源决定，由公式v＝λf可得，红光进入玻璃砖前后的波长会发生变化，故A错误；
B．由光速与折射率的关系n=cv可得，v会发生改变，所以红光进入玻璃砖前后的速度会发生变化，故B错误；
C．根据光的可逆性原理，只要光线可以从上表面射入，在玻璃中发生折射，就一定可以从下表面射出，所以增大红光的入射角，则红光不会在玻璃砖下表面发生全反射，故C错误；
D．若紫光与红光都从P点以相同的入射角入射，由于紫光折射率较大，所以紫光折射角较小，所以紫光将从Q点右侧某处射出玻璃砖，故D正确。
故选：D。
（2023•山西模拟）某透明均匀介质的横截面由四分之一圆CBD和一个直角三角形ABC构成，如图所示，其折射率n=2，四分之一圆的半径为R，CD面为黑色吸光板，∠BAC＝60°。一束单色平行光从AC界面上不同位置均匀射入透明介质，入射角θ＝45°，已知光在真空中的传播速度为c。下列说法正确的是（ ）
A．从AC界面的中点处入射的光线不能从圆弧BD界面射出
B．截面内圆弧BD有光线射出的长度为πR4
C．从圆弧BD射出光线在介质中的最长传播时间为23R3c
D．所有光线在介质中的传播时间都大于26R+32πR6c
【解答】解：AB．设光经AC折射后折射角为θ'，根据折射定律：n=sinθsinθ'
得θ'＝30°
圆弧BD面上金反射临界角为C，根据全反射临界条件：sinC=1n
解得临界角C＝45°
如图1所示
截面内圆弧BD有光线射出长度为ED区域，根据几何关系，其长度s=πR4
故A错误，B正确；
C．如图2所示，做圆弧BD切线与AC平行，切点为G时，光线在介质中路径最长，传播时间t=26R3c
故C错误；
D．在介质中传播时间最长的光线经过路径为紧贴AB传播后又紧贴圆弧BD传播，按ABD路径，传播时间t1=26R+32πR6c
因多次全反射路径一定小于圆弧BD，所有光线在介质中传播时间都小于26R+32πR6c，故D错误。
故选：B。
（2023•咸阳模拟）如图甲所示，某汽车大灯距水平地面的高度为92.8cm；图乙为该大灯结构的简化图，由左侧旋转抛物面和右侧半径为R的半球透镜组成，对称轴以下装有挡光片，光源位于抛物面的焦点F处，已知点光源发出的光经旋转抛物面反射后，均垂直半球透镜的竖直直径MN进入透镜（只考虑纸面内的光），光在半球透镜中的折射率n=43，已知透镜直径远小于大灯离地面的高度，忽略在半球透镜内表面反射后的光，求：（已知sin48°＝0.75，sin37°＝0.6，tan16°＝0.29）
（1）所有垂直MN进入的光在透镜球面上透光部分的长度；
（2）若某束光从A点射入半球透镜，MA=15MN，则这束光照射到地面的位置与大灯间的水平距离？
【解答】解：（1）光路图如图所示
设此光线恰好发生全反射，此时透镜内的临界角为C，由折射率定义可知：
sinC=1n=34=0.75
即C＝48°
此角对应的弧长为：l=48π180R=415πR
（2）若某束光从A点射入半球透镜，光路图如图，则
根据题意MA=15MN
则OA=R−MA=35R
sinα=35RR=35
根据折射率可知n=sinβsinα
解得sinβ=45
即β＝53°
有几何关系可知θ＝16°
束光照射到地面的位置与大灯间的水平距离为：
s=92.8tanθ=
答：（1）所有垂直MN进入的光在透镜球面上透光部分的长度为415πR；
（2）若某束光从A点射入半球透镜，MA=15MN，则这束光照射到地面的位置与大灯间的水平距离为320m。
考点二 全反射现象的理解与应用
1．定义：光从光密介质射入光疏介质，当入射角增大到某一角度时，折射光线将消失，只剩下反射光线的现象．
2．条件：(1)光从光密介质射入光疏介质．(2)入射角大于或等于临界角．
3．临界角：折射角等于90°时的入射角，若光从光密介质(折射率为n)射向真空或空气时，发生全反射的临界角为C，则sinC＝eq \f(1,n).介质的折射率越大，发生全反射的临界角越小．
（2023•金华模拟）2021年12月9日，“天宫课堂”第一课正式开讲，某同学在观看太空水球光学实验后，想研究光在含有气泡的水球中的传播情况，于是找到一块环形玻璃砖模拟光的传播，俯视图如图所示。光线a沿半径方向入射玻璃砖，光线b与光线a平行，两束光线之间的距离设为x，已知玻璃砖内圆半径为R，外圆半径为2R，折射率为2，光在真空中的速度为c，不考虑反射光线，下列关于光线的说法正确的是（ ）
A．当x＞2R时，b光线可能经过内圆
B．当x＞2R时，b光线从外圆射出的方向与图中入射光线的夹角为45°
C．当x=22R时，b光线从内圆通过空气的时间约为t=3Rc
D．当x=22R时，b光线从内圆通过空气的时间约为t=2Rc
【解答】解：AB．根据题意画出光路如下图：
设b光线从Q点进入球体后经过折射的光线恰好与内圆相切于D点，则Q点折射角α，根据几何关系有sinα=R2R=12
解得α＝30°。根据n=2=sinθsinα，得θ＝45°
作QE垂直于光线a于E点，则三角形QEO为等腰直角三角形，OQ＝R且x=QE=2Rsin45°=2R
所以，当x＞2R时，b光线恰好与内圆相切，不可能经过内圆，又θ＝45°，所以b光线从外圆射出的方向与图中入射光线的夹角小于45°，故AB错误；
CD．根据题意画出光路如下图：
Q点为b光线的入射点，E点为进入内圆时的入射点，EF为光在空气中的折射光线，作QD垂直于a光线于D点，根据几何关系有sinθ=csβ=22R2R=24
根据折射定律：sinθsinα=2
作OC垂直于直线QEC于C点，则角φ等于光从E点进入空气的入射角，有sinφ=OCRsinα=OC2R
在E点，角γ为光从E点进入空气的折射角，根据折射定律：sinγsinφ=2
解得γ＝45°
b光线从内圆通过空气的时间约为t=2Rcs45°c=2Rc
故C错误，D正确；
故选：D。
（2023•南通模拟）如图所示，图中阴影部分ABC为一折射率n＝2的透明材料做成的柱形光学元件的横截面，AC为一半径为R的14圆弧，在圆弧面圆心D处有一点光源，ABCD构成正方形。若只考虑首次从AC直接射向AB、BC的光线，光在真空中的光速为c，则（ ）
A．从AB、BC面有光射出的区域总长度为233R
B．从AB、BC面有光射出的区域总长度为R
C．点光源发出的光射到AB面上的最长时间为2Rc
D．点光源发出的光射到AB面上的最长时间为2(2−1)Rc
【解答】解：AB.如图所示
沿DE方向射到AB面上的光线刚好发生全反射，因为临界角满足
sinC=1n
解得：C＝30°
则∠ADF＝30°，同理沿DG方向射到BC面上的光线刚好发生全反射，则∠CDH＝30°，根据几何关系可得
AE＝CG＝Rtan30°
从AB、BC面有光射出的区域总长度为
L＝AE+CG
解得：L=233R
故A正确；B错误；
CD.由题意可知，沿DB方向到达AB面上的光在材料中的传播距离最大，时间最长，由几何关系可知光从光源到AC面的传播距离为R，材料中的传播距离为
s＝（2−1）R
在材料中的传播时间为
t1=sv
又
n=cv
光在空气中传播的时间为
t2=Rc
则最长时间t＝t1+t2
解得t=(22−1)Rc
故CD错误；
故选：A。
（2023•杭州二模）如图所示，有一块半径为R的半圆形玻璃砖，OO'是对称轴。现有平行单色光垂直照射到AB面，玻璃砖对该单色光的折射率为53。已知sin37°=35，不考虑二次反射，则（ ）
A．玻璃砖的弧面上有光射出的区域弧长为37πR180
B．若在纸面内将玻璃砖绕圆心逆时针旋转30°，有光射出的区域弧长不变
C．所有从AB射出的光线都将汇于一点
D．入射光线距OO'越远，出射光线与OO'的交点离AB面越远
【解答】解：A．根据全反射条件，光线射到圆弧面上的临界角sinC=1n=35
则C＝37°，根据几何关系，玻璃砖的弧面上有光射出的区域弧长为l=2×37°360°2πR=37πR90，故A错误；
B．光线垂直射到直径AB时，玻璃砖的弧面上有光射出的区域角度为74°；
若在纸面内将玻璃砖绕圆心逆时针旋转30°，设此时能在圆弧AB面上发生全反射的两条临界光线在直径上的折射角为θ，根据几何关系，则∠DFG＝180°﹣C﹣（90°﹣θ）＝90°﹣C+θ∠HFE＝180°﹣C﹣（90°+θ）＝90°﹣C﹣θ，∠GFH＝180°﹣（∠DFG+∠HFE）＝2C＝74°，故有光射出的区域弧长不变，故B正确；
CD．设能从圆弧上射出的某条光线在AB上的入射角为α，根据折射定律，折射角β满足sinαsinβ=35
由正弦定理Rsin(β−α)=FMsin(π−β)
得FM=Rcsα−9−25sin2α5
入射光线距OO'越远α较大，出射光线与OO'的交点离AB面不一定越远，故CD错误。
故选：B。
（2023•温州模拟）如图所示，一均匀透明体上部分为半球、下部分为圆柱，半球的半径和圆柱上表面的半径均为R，圆柱高度为5R，在圆柱体的底部中心O点放一点光源，半球上发光部分的表面积S＝0.8πR2（已知球冠表面积的计算公式为S＝2πrh，r为球的半径，h为球冠的顶端到球冠底面圆心的高度），不计光的二次反射，该透明物质对光的折射率为（ ）
A．1.33B．1.41C．1.67D．2.00
【解答】解：半球上发光部分的表面积：S＝0.8πR2＝2πRh
解得：h＝0.4R
则距离球冠的顶端0.4R的位置就是发生全反射的临界位置。根据勾股定理可知任何一个全反射的点与光源的距离为：
l=R2−(R−0.4R)2+(5R+R−0.4R)2=42R
设临界状态入射角为C，利用余弦定理得：
csC=l2+R2−(5R)22lR=22
故C＝45°，sinC=22。利用全反射规律得：
sinC=1n=22
解得：n=2≈1.41
故选：B。
电视机遥控器中有一个用透明介质封装的发光二极管；如图（a）所示，它发出红外光来控制电视机的各种功能。一兴趣小组找来一个用此种材料制成的半圆柱体，利用插针法测定该透明介质的折射率。实验中用A、B两个大头针确定入射光路，C、D两个大头针确定出射光路。P和Q分别是入射点和出射点，且AB⊥MN，如图（b）所示。测得半圆柱体的半径R＝5cm，OP＝1cm，DQ＝4cm，D到法线OQ的距离DG＝2cm。已知光速c＝3.0×108m/s。
（1）求该透明介质的折射率和光在该介质中传播的速度；
（2）实际测得封装二极管的半球直径d＝5mm，发光二极管的发光面是以EF为直径的发光圆盘，其圆心位于半球的球心点O，如图（c）所示。为确保发光面发出的红外光第一次到达半球面时都不发生全反射，发光二极管的发光面半径r最大应为多大？
【解答】解：（1）设∠DQG为i，∠OQP为r，由几何关系
sini=DGDQ，sinr=OPOQ
由折射定律
n=sinisinr
代入数据解得
n＝2.5
由n=cv可得
v＝1.2×108m/s。
（2）设E点发出的光线ES、ET与法线的夹角分别为θ和α，ES⊥EF，光线ET为任一光线，过O点向E作垂线OZ，设OZ为h，则
sinα=ℎR，sinθ=rR
又h＜r，所以
sinα＜sinθ
可得
α＜θ
即光线在ES的入射角最大。分析可知，θ达到临界角时r最大，则
sinθ=rR=1n
解得
r＝0.1cm＝lmm
答：（1）该透明介质的折射率为2.5，光在该介质中传播的速度为1.2×108m/s；
（2）发光二极管的发光面半径r最大应为lmm。
考点三 光路控制问题分析
平行玻璃砖、三棱镜和圆柱体(球)对光路的控制：
特别提醒 不同颜色的光的频率不同，在同一种介质中的折射率、光速也不同，发生全反射现象的临界角也不同．
如图，光导纤维由内芯和外套两部分组成，内芯折射率比外套的大，光在光导纤维中传播时，光在内芯和外套的界面上发生全反射。假设外套为空气，一束红光由光导纤维的一端射入内芯，红光在内芯与空气的界面上恰好发生全反射，经时间t1从另一端射出；让另一束绿光也从另一长度相同的光导纤维的一端射入，绿光在内芯与空气的界面上也恰好发生全反射，经时间t2从另一端射出。下列说法正确的是（ ）
A．内芯对红光的折射率n1与对绿光的折射率n2之比为t1t2
B．内芯对红光的折射率n1与对绿光的折射率n2之比为t1t2
C．红光在内芯中的传播速度v1与绿光在内芯中的传播速度v2之比为t1t2
D．红光在内芯中的传播速度v1与绿光在内芯中的传播速度v2之比为t2t1
【解答】解：AB、设光纤长度为L，光在界面上恰好发生全反射，入射角与反射角都等于临界角C，则光线在光纤内传播如图，
对于红光，t1=L1sinC1v1+L2sinC1v1+⋯+LksinC1v1=Lv1sinC1，再根据n1=cv1（其中c为真空中光速），n1=1sinC1得：n1=ct1L；同理绿光有：n2=ct2L，所以，n1n2=t1t2，故A正确，B错误。
CD、v1v2=cn1cn2=n2n1=t2t1，故CD错误
故选：A。
（2023•玉溪模拟）如图所示，圆心为O、半径为R的半圆形玻璃砖置于水平桌面上。光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射。当入射角θ＝60°时，光线从玻璃砖圆形表面出射后恰好与入射光平行。已知真空中的光速为c，则（ ）
A．光从玻璃到空气的临界角为30°
B．OP之间的距离为22R
C．光在玻璃砖内的传播速度为33c
D．玻璃砖的折射率为1.5
【解答】解：ABD、根据题意可知，当光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射，如图甲所示；
当入射角θ＝60°时，光线从玻璃砖圆形表面出射后恰好与入射光平行，则光线折射光线与垂直于OP的夹角相等，故光路如图乙所示：
对图甲根据全反射的条件可得：sinC=1n=OPR
对图乙根据折射定律可得：n=sinθsinα
其中sinα=OPOP2+R2
联立解得：OP=33R，n=3，临界角为：C＝arcsin33，故ABD错误；
C、光在玻璃砖内的传播速度为：v=cn=33c，故C正确。
故选：C。
（多选）（2023•海口一模）如图所示，MN为竖直放置的光屏，光屏的左侧有半径为R的透明半圆柱体，PQ为其直径，O为圆心，轴线OA垂直于光屏，O至光屏的距离OA=116R，位于轴线上O点左侧13R处的点光源S发出一束与OA夹角θ＝60°的光线沿纸面射向透明半圆柱体，经半圆柱体折射后从C点射出。已知∠QOC＝30°，光在真空中传播的速度为c。则（ ）
A．该透明半圆柱体的折射率为2
B．该透明半圆柱体的折射率为3
C．该光线从S传播到达光屏所用的时间为3Rc
D．该光线从S传播到达光屏所用的时间为5R2c
【解答】解：AB、光从光源S射出经半圆柱体到达光屏的光路如图所示：
光由空气射向半圆柱体，由折射定律，有n=sinθsinα，在△OBC中，由正弦定理有
OCsin(180°−30°−β)=OBsinβ
而OB=R3tanθ
解得
β＝30°
由几何关系得α＝30°
故n=3
故A错误，B正确；
C、光由半圆柱体射向空气，由折射定律，有n=sinγsinβ
解得γ＝60°
即出射光线与轴线OA平行，与光屏垂直，光从光源S出发经透明半圆柱体到达光屏所用的时间t=SBc+BCv+CDc
根据几何知识可得
SB=R3csθ，BC=33R，CD=116R−Rsin30°=43R
光在半圆柱体内的传播速度v=cn
解得t=3Rc
故C正确，D错误；
故选：BC。
（多选）（2023•宁波二模）如图所示，两块完全相同的半圆形玻璃砖的圆心分别为O1和O2，两直径平行且拉开一段距离d，现让一细光束沿玻璃砖A的半径方向入射，并从O1出射后入射到玻璃砖B。设入射方向与直线O1O2的夹角为i，已知玻璃砖的折射率为1.5，忽略光在每种介质中的二次反射，下列说法正确的是（ ）
A．i一定，改变d，从玻璃砖B圆弧面的出射光线与入射光线始终平行
B．i一定，改变d，光束可能在玻璃砖B的圆弧面发生全反射
C．d一定，改变i，始终有光束从玻璃砖A的圆弧面出射
D．d一定，改变i，光束可能在玻璃砖B的圆弧面发生全反射
【解答】解：A、根据题意作出光路如图：
i一定，改变d，根据折射定律可知改变d前后入射光线方向不变，出射光线与入射光线不平行。故A错误；
B、i一定，改变d，如下图所示，角α不变，d越大入射角θ越大，θ越接近等于α，而α＞i，故d变大，θ有可能大于i，可知θ有可能大于全反射临界角，光束有可能在玻璃砖B的圆弧面发生全反射，故B正确；
C、d一定，改变i，始终有光束在O1点被反射，始终反射光线沿玻璃砖A的半径射出，故C正确；
D、d一定，改变i，当i增大时，光束可能在玻璃砖B的圆弧面的入射角大于临界角C，会发生全反射，故D正确。
故选：BCD。
（多选）五角棱镜是光束定角度转向器之一，常用于照相机的取景器、图像观察系统或测量仪器中。如图所示是五角棱镜的截面图。棱镜的AB面与AE面垂直。一束单色光垂直AB面入射，经DE面和BC面反射后垂直AE面射出。下列说法正确的是（ ）
A．BC面与DE面的夹角α＝30°
B．BC面与DE面的夹角α＝45°
C．若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线仍垂直
D．若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线不可能垂直
【解答】解：AB、单色光垂直AB面入射的光路图如图甲所示，KH为反射面DE的法线，KI为反射面BC的法线
由反射定律有：∠1＝∠2，∠3＝∠4
光线IJ与光线GH垂直，有：∠1+∠2+∠3+∠4＝90°，可得：∠2+∠3＝45°
由于KH⊥FE，KI⊥FB，可得α＝∠2+∠3＝45°，故A错误，B正确；
CD、入射光线与AB面不垂直，设光线在AB面的入射角为i时，折射角为∠6，光线PQ在AE面的入射角为∠7，从Q射出的光线的折射角为r，光路图如图乙所示：
由折射定律，有：n=sinisin∠6，n=sinrsin∠7
由前面分析可知光线NO⊥PQ，可得∠6＝∠7，解得：r＝i，可知入射光MN垂直出射光QR，即从AE面射出的光线与入射光线间的夹角为90°，即若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线仍垂直，故C正确，D错误。
故选：BC。
考点四 平行玻璃砖模型的分析
（2023•滁州二模）1965年香港中文大学校长高琨在一篇论文中提出以石英基玻璃纤维作长程信息传递，引发了光导纤维的研发热潮，1970年康宁公司最先发明并制造出世界第一根可用于光通信的光纤，使光纤通信得以广泛应用。被视为光纤通信的里程碑之一，高琨也因此被国际公认为“光纤之父”。如图为某种新型光导纤维材料的一小段，材料呈圆柱状，半径为l，长度为33l，将一束光从底部中心P点以入射角θ射入，已知光在真空中的速度为c。
（1）若已知这种材料的折射率为3，入射角θ＝60°，求光线穿过这段材料所需的时间；
（2）这种材料的优势是无论入射角θ为多少，材料侧面始终不会有光线射出，求材料的折
射率的最小值。
【解答】解：（1）如图1所示
由折射定律可得n=sinθsinα1
解得
α1＝30°
根据几何关系，光在圆柱体中的路程为
s＝6l
又
n=cv
传播时间为
t=sv
解得，光线穿过这段材料所需的时间为
t=63lc
（2）如图2所示
若将θ逐渐增大，图中α也将不断增大，而光线在侧面的入射角i将不断减小。当趋近于90°时，由折射定律及全反射可知，图中α将趋于临界角C，而此时光线射到侧面处时的入射角i将达到最小，若此时刚好发生全反射，则所有到达侧面的光线将全部发生全反射，不会从侧面射出。因此可得
sini≥sinC
i+C＝90°
simC=1n
联合以上各式解得折射率的最小值为
n=2
答：（1）光线穿过这段材料所需的时间为63lc；
（2）这种材料的优势是无论入射角θ为多少，材料侧面始终不会有光线射出，材料的折射率的最小值为2。
（2023•镇江模拟）为测量双层玻璃中间真空层的厚度，用激光笔使单色光从空气以入射角θ射入玻璃，部分光线如图所示。测得玻璃表面两出射点B、C与入射点A的距离分别为x1和x2。已知玻璃的折射率为n，光在真空中的速度为c。求：
（1）真空层的厚度d；
（2）光从A传播到B的时间t。
【解答】解：（1）光路图如图所示
设真空层的厚度为d，由光路图可知，AC比AB多了光线在真空层平移的部分，由几何关系知：x2﹣x1＝2dtanθ
解得；d=x2−x12tanθ
（2）光在玻璃中的速度为v
v=cn
由折射定律可知n=sinθsinγ
则sinγ=sinθn
从A到B的光程为s=212x1sinγ=x1sinγ=x1nsinθ
所用时间为t=sv=x1nsinθcn=x1n2csinθ
答：（1）真空层的厚度为x2−x12tanθ；
（2）光从A传播到B的时间为x1n2csinθ。
（2023•西安一模）近年来，对具有负折射率人工材料的光学性质及应用的研究备受关注，该材料折射率为负值（n＜0）。如图甲所示，光从真空射入负折射率材料时，入射角和折射角的大小关系仍然遵从折射定律，但折射角取负值，即折射线和入射线位于界面法线同侧。如图乙所示，在真空中对称放置两个完全相同的负折射率材料制作的直角三棱镜A、B，顶角为θ，A、B两棱镜斜面相互平行放置，两斜面间的距离为d。一束包含有两种频率光的激光，从A棱镜上的P点垂直入射，它们在棱镜中的折射率分别为n1=−2，n2=−233，在B棱镜下方有一平行于下表面的光屏，P'点为P点在光屏上的投影。
（1）为使两种频率的光都能从棱镜A斜面射出，求θ的取值范围；
（2）若θ＝30°，求两种频率的光通过两棱镜后，打在光屏上的点距P'点的距离分别多大？
【解答】解：（1）分析可知两光线的入射角等于棱镜的顶角θ，若两光线能从棱镜A斜面射出，θ应小于两光线最小的临界角
根据临界角计算公式可得：sinC=1|n1|
解得：C＝45°
所以θ的取值范围为0°＜θ＜45°
（2）两束光传播的光路图如图所示：
由折射定律可知：
sin(−θ1)sinθ=n1
sin(−θ2)sinθ=n2
由几何关系可知：x1=dcsθ1sin(θ+θ1)、x2=dcsθ2sin(θ+θ2)
联立解得：x1=1+32d、x2=2+64d。
答：（1）为使两种频率的光都能从棱镜A斜面射出，则θ的取值范围为0°＜θ＜45°；
（2）若θ＝30°，两种频率的光通过两棱镜后，打在光屏上的点距P'点的距离分别1+32d、2+64d。
练出高分
一．选择题（共8小题）
1．（2023•西城区二模）如图所示，一束光沿着半圆形玻璃砖的半径射到它的平直的边上，在玻璃砖与空气的界面上发生反射和折射，入射角为θ1，折射角为θ2。下列说法正确的是（ ）
A．反射光的频率大于入射光的频率
B．折射光的波长等于入射光的波长
C．若增大入射角θ1，则折射角θ2将减小
D．若增大入射角θ1，则折射光将减弱
【解答】解：A.光发生反射和折射后频率不变，所以反射光的频率等于入射光的频率，故A错误；
B.折射光的传播速度大于入射光的传播速度，频率相同，由v＝λf可知折射光的波长大于入射光的波长，故B错误；
C.由n=sinθ2sinθ1，可知若增大入射角θ1，则折射角θ2将增大，故C错误；
D.若增大入射角θ1，反射光增强，折射光将减弱。故D正确。
故选：D。
2．（2023•浙江模拟）如图，一束红、蓝复色光沿平行底面的方向从左侧面射入底面镀银的等腰棱镜，进入棱镜的光经底面反射后到达右侧面，对于两列可能的出射光，下列说法正确的是（ ）
A．出射光仍为一束复色光，出射光方向与入射光方向平行
B．可能只有红光出射，蓝光在到达右侧面时发生了全反射
C．两列光都出射，且出射光次序为红光在上，蓝光在下
D．两列光都出射，且出射点的高度差与入射点的位置无关
【解答】解：A．如图，入射光经棱镜折射后，发生色散现象，故A错误；
B．由图知，光在入射棱镜时的折射角一定等于出射棱镜时的入射角，故不会发生全反射现象，故B错误；
C．因为蓝光的频率更大，所以蓝光偏折更大，故蓝光出射点更偏上方，故C错误；
D．根据光路图可知，出射点的高度差与入射点的位置无关，故D正确。
故选：D。
3．（2023•姜堰区模拟）如图所示是一种测量介质折射率的方法，在矩形介质的上表面，覆盖一块毛玻璃，两者之间有很薄的空气层，光照射到毛玻璃，经毛玻璃透射后可以以任意角度射到待测介质的上表面。在介质的另一个侧面外有一个目镜，目镜可以在以O为圆心的轨道上转动，移动目镜时光轴ab始终指向O点．测量过程中，从目镜的视场中出现半明半暗的视野（如图所示），此时对应的θ＝60°，目镜再逆时针往上转，视场中就是全暗的视野了。则该介质的折射率为（ ）
A．233B．72C．2D．3
【解答】解：若形成半明半暗视野，则说明此时出射光线的折射角最小。由于毛玻璃下发生漫反射，所有方向的光线都有，折射角最小的情况对应空气层上90°入射的临界情况。此时有sin90°sinr=n
sinisinθ=1n
且i+r＝90°
由此可计算出n=72
故ACD错误，B正确；
故选：B。
4．（2023•温州三模）如图所示为一斜边镀银的等腰直角棱镜的截面图，棱镜由一种负折射率的介质制成。负折射率介质仍然满足折射定律，只是入射光线和折射光线位居法线同侧。一束单色光从直角边AB以θ1角入射，经BC反射，再经AC折射出棱镜，经AC折射出的光线与法线夹角为θ2，下列说法正确的是（ ）
A．θ1一定等于θ2
B．θ2与光的颜色有关
C．θ2与棱镜的负折射率有关
D．改变θ1，有可能在AC界面发生全反射
【解答】解：A、根据题意，在负折射率材料制成的棱镜中画出光路图，如图所示：
由几何知识可知α1+i＝α2+i＝45°，故α1＝α2
根据折射定律可得：n=sinθ1sinα1=sinθ2sinα2
解得：θ1＝θ2，故A正确；
BC、θ2的大小由θ1决定，与光的颜色和棱镜的负折射率无关，故BC错误；
D、由光路的可逆性可知，改变θ1，在AC界面不会发生全反射，故D错误。
故选：A。
5．（2023•浙江模拟）如图所示，两束相同的单色光A和B从介质Ⅰ垂直射入扇形介质Ⅱ，都在点P处发生折射，折射角分别为θA和θB。A和B在扇形介质Ⅱ的入射点距O点的距离分别为3d和2d，下列选项中正确的是（ ）
A．sinθAsinθB=32
B．单色光A在介质Ⅱ中的波长比其在介质Ⅰ中的长
C．单色光B在介质Ⅱ中的频率比其在介质Ⅰ中的大
D．若将单色光A换成另一束频率更大的单色光C，则C依然能从P点射入介质Ⅰ
【解答】解：A．设单色光A在介质Ⅱ中的入射角为sinθ'A，单色光B在介质Ⅱ中的入射角为sinθ'B。根据相对折射率的概念可知：
sinθAsinθ'A=sinθBsinθ'B
设扇形介质II的半径为R，根据题目中的几何关系可得：
sinθ'A=3dR，sinθ'B=2dR
联立解得：sinθAsinθB=32，故A正确；
BC．根据光路图中入射角与折射角的大小关系，可推断出介质II为光密介质，介质I为光疏介质。因为单色光A和B为同种单色光，所以二者的频率相同，并且在不同介质中保持不变，根据题意可得：
n=λ0λ
由此可分析出在介质II中的波长比其在介质I中的短，故BC错误；
D．根据全反射角的公式sinC=1n可知，如果将单色光A换成另一束频率更大的单色光C，那么其临界角变小，C可能发生全反射不从P点射入介质I，故D错误。
故选：A。
6．（2023•黄山模拟）如图所示，一截面为边长6cm的正方形薄玻璃砖ABCD静置在水平桌面上（俯视图），一束单色光从BD边中点平行于桌面入射，入射角为53°，折射后打在A点右侧2cm处的E点，已知光在真空中传播速度为c，sin53°＝0.8，cs53°＝0.6，则（ ）
A．从E点出射光线与BD边的入射光线平行
B．此玻璃砖对该单色光的折射率为43
C．图中单色光在玻璃砖中传播速度为43c
D．最终射出玻璃砖的光线折射角为37°
【解答】解：B．根据题意，画单色光光路图如图：
根据几何关系tanθ=12BDBE=34，故θ＝37°
根据折射定律n=sin53°sinθ，解得n=43，故B正确；
C．根据传播速度与折射率关系v=cn，解得v=34c，故C错误；
A．根据几何关系有α＝53°
根据临界角与折射率的关系sinC=1n=34＜sinα=0.8
光射到E点时发生全反射，没有光线射出，故A错误；
D．光线射到AC面时，入射角为37°，根据几何关系，所以折射角为53°，故D错误。
故选：B。
7．（2023•重庆模拟）某种反光材料是半径为R、球心为O的半球形，其截面如图，A、B为半球底面直径的端点。现有一组光线从距离O点12R的C点垂直于AB射入半球，光线恰好在球面发生全反射。则此反光材料的折射率为（ ）
A．1.5B．2C．233D．3
【解答】解：设光线在球面全反射临界角为C，根据几何关系sinC=12RR=12
根据全反射临界条件有sinC=1n
故此反光材料折射率为n＝2，故B正确，ACD错误。
故选：B。
8．（2022•莱州市校级模拟）光导纤维可简化为长玻璃丝，只有几微米到一百微米，由于很细，一定程度上可以弯折。如图所示将一半径为r的圆柱形光导纤维，做成外半径为R的半圆形，一细光束由空气中从纤维的左端面圆心O1点射入，入射角α＝53°，已知光导纤维对该光的折射率为43，sin53°＝0.8，sin37°＝0.6。要使从左端面射入的光能够不损失的传送到半圆形光导纤维的另一端，外半径R需满足的条件为（ ）
A．R≥4rB．R≥16rC．R≤16rD．R≤4r
【解答】解：激光不从光导纤维束侧面射出的临界条件是入射光在外侧面发生全反射，临界光路图如图所示，
由折射定律得：
n=sinαsinβ
sinC=1n
解得：β＝37°，sinC=34，
由几何关系得
r+(R−2r)sinC=Rsin(90°+β)
解得：R＝16r，所以激光不射出时，R≥16r，故B正确，ACD错误；
故选：B。
二．多选题（共2小题）
（多选）9．（2023•红河州模拟）康宁公司1970年最先发明并制造出世界第一根可用于光通信的光导纤维，并得到广泛应用。如图为某新型光导纤维材料的一小段，材料呈圆柱状，其纵截面MNPQ为矩形，MQ为直径。与MNPQ在同一平面内的一束单色光，以入射角α＝45°从空气经圆心O射入光导纤维，刚好不从MN射出，下列选项正确的是（ ）
A．临界角为45°
B．折射率为62
C．单色光由空气进入光导纤维后波长变长
D．若保持入射角α不变，用频率更高的单色光射入光导纤维，一定不会从MN射出
【解答】解：AB．由于光刚好不从MN射出，则在MN界面的入射角等于临界角C，故如下图：
利用几何关系知MQ界面的折射角等于（90°﹣C），则有：n=1sinC，n=sinαsin(90°−C)
解得：sinC=63＞sin45°=22，则有C＞45°，即临界角大于45°，
且折射率为：n=1sinC=163=36=62，故A错误，B正确；
C．单色光由空气进入光导纤维后，根据n=cv可得v=cn，由于折射率n大于1，则传播速度减小，因为频率不变，根据λ＝fv，可知波长变短，故C错误；
D．频率越高的单色光的折射率越大，临界角越小，若保持入射角α不变，用频率更高的单色光射入光导纤维，则该单色光在MQ界面的折射角变小，根据几何关系可知，该单色光在MN界面的入射角变大，该单色光在MN界面将发生全反射，即若保持入射角α不变，用频率更高的单色光射入光导纤维，一定不会从MN射出，故D正确。
故选：BD。
（多选）10．（2023•浙江模拟）如图甲为一种检测油深度的油量计，油量计竖直固定在油桶内，当入射光竖直向下照射时，通过观察油桶上方的矩形窗口亮暗两个区域可确定油量。油量计结构可看成由多块长度不同的锯齿形的透明塑料拼叠而成，图乙是其中一块的示意图，锯齿形的底是一个等腰直角三角形，最右边的锯齿刚接触到油桶的底部，已知透明塑料的折射率小于油的折射率，则下列说法正确的是（ ）
A．透明塑料的折射率应小于2
B．塑料锯齿和油的界面处发生全反射形成暗区
C．油量增加时，亮区范围变小
D．对于透明塑料和油来说，油是光密介质
【解答】解：A．如图所示，
依题意，光在直角部分发生全反射，光在从透明塑料板射向空气，根据发生全反射的条件，则透明塑料的折射率n＞1sin45°=2
即透明塑料的折射率应大于2，故A错误；
B．光从塑料锯齿和油的界面处发生折射，光线射向油中，在矩形窗口形成暗区，故B错误；
C．油量增加时，被浸入到油中的塑料锯齿增多，则全反射光线减小，则亮区范围变小，故C正确；
D．透明塑料的折射率小于油的折射率，对于透明塑料和油来说，油是光密介质，故D正确。
故选：CD。
三．计算题（共2小题）
11．（2023•佛山二模）在饮品质检中常通过测液体折射率确定饮料含糖量。如图甲所示，一半圆柱透明薄壳空腔，截面圆心为O点，MN部分内表面涂黑，向其中注满待测液体，有一目镜可沿以O点为圆心的圆轨道PQ转动，始终对准O点进行观察。
（1）一束单色光如图乙从O点射入，请画出该入射光在待测液体中折射光线的大致光路；
（2）图甲中，若有各个方向的单色光从O点射入待测液体，当目镜沿P→Q方向转动时，先观察到目镜中全是亮光，后观察到如图所示半明半暗的情形，接着再向Q转动目镜，则观察不到亮光，请分别解释一开始能看到亮光的原因和最后看不到亮光的原因；
（3）在图甲中，观察到目镜视野中明暗各一半时，测得经目镜的视线与竖直方向的夹角为φ，求该饮料的折射率。
【解答】解：（1）正确的光路图如图甲所示，
（2）一开始能看到亮点，由于从O点入射的光线经液体折射后能够进入目镜。
最后不能看到亮点的原因，是发生了全反射现象。从目镜中应该看到由MN这段弧入射的光线，但MN弧被涂黑（或：从O点右上方入射的光线，经液体折射后被 MN所涂的黑色物质吸收，故盾不到亮光。
（3）φ对应的就是全反射的临界角，故该饮料折射率n=1sinφ。
答：（1）见解析；
（2）一开始能看到亮点，由于从O点入射的光线经液体折射后能够进入目镜。最后不能看到亮点的原因，是发生了全反射现象（详细见解析）；
（3）该饮料的折射率为1sinφ。
12．（2023•湖北二模）如图所示，半径为R的某透明介质半球，放在空气中，一平行光束垂直入射到左侧平面上，正好覆盖整个圆平面。以球心O为原点且与平面垂直向右为正方向建立x轴。距离球心O为0.6R的A点的光线从半球面上的B点射出后与x轴的交点为C，光线BC与x轴的夹角为16°。sin37°＝0.6，求：（结果可以用含有根号的式子表示）
（1）该光线对透明介质的折射率n（结果用分式表示）；
（2）半球面右侧的出射光线与x轴的交点的最小坐标值x（结果用含有根号的式子表示）。
【解答】解：（1）由几何关系有入射角θ满足sinθ＝0.6
解得θ＝37°
折射角α＝16°+37°＝53°
由折射定律有n=sin53°sin37°=43
（2）如图所示，设临界角为C，根据临界角公式
sinC=1n
出射光线与x轴交点的最近值为x=RcsC
解得x=477R
答：（1）该光线对透明介质的折射率为43；
（2）半球面右侧的出射光线与x轴的交点的最小坐标值为477R。
类别
项目
平行玻璃砖
三棱镜
圆柱体(球)
结构
玻璃砖上下表面是平行的
横截面为三角形
横截面是圆
对光线的作用
通过平行玻璃砖的光线不改变传播方向，但要发生侧移
通过三棱镜的光线经两次折射后，出射光线向棱镜底边偏折
圆界面的法线是过圆心的直线，经过两次折射后向圆心偏折
应用
测定玻璃的折射率
全反射棱镜，改变光的传播方向
改变光的传播方向
目录
TOC \ "1-3" \h \z \u \l "_Tc134649479" 考点一 折射定律的理解与应用 PAGEREF _Tc134649479 \h 1
\l "_Tc134649480" 考点二 全反射现象的理解与应用 PAGEREF _Tc134649480 \h 2
\l "_Tc134649481" 考点三 光路控制问题分析 PAGEREF _Tc134649481 \h 4
\l "_Tc134649482" 考点四 平行玻璃砖模型的分析 PAGEREF _Tc134649482 \h 7
\l "_Tc134649483" 练出高分 PAGEREF _Tc134649483 \h 10
考点一 折射定律的理解与应用
1．折射定律
(1)内容：如图所示，折射光线与入射光线、法线处在同一平面内，折射光线与入射光线分别位于法线的两侧；入射角的正弦与折射角的正弦成正比．
(2)表达式：eq \f(sinθ1,sinθ2)＝n.
(3)在光的折射现象中，光路是可逆的．
2．折射率
(1)折射率是一个反映介质的光学性质的物理量．
(2)定义式：n＝eq \f(sinθ1,sinθ2).
(3)计算公式：n＝eq \f(c,v)，因为v
3．折射率的理解
(1)折射率由介质本身性质决定，与入射角的大小无关．
(2)折射率与介质的密度没有关系，光密介质不是指密度大的介质．
(3)同一种介质中，频率越大的色光折射率越大，传播速度越小．
(4)公式n＝eq \f(sinθ1,sinθ2)中，不论是光从真空射入介质，还是从介质射入真空，θ1总是真空中的光线与法线间的夹角，θ2总是介质中的光线与法线间的夹角．
（2023•湖南模拟）为了研究某种透明新材料的光学性质，将其压制成半圆柱形，如图甲所示。一束激光由真空沿半圆柱体的径向与其底面过O的法线成θ角射入，CD为光学传感器，可以探测光的强度，从AB面反射回来的光强随角θ变化的情况如图乙所示。现在将这种新材料制成的一根光导纤维束弯成半圆形，暴露于空气中（假设空气中的折射率与真空相同），设半圆形外半径为R，光导纤维束的半径为r。则下列说法正确的是（ ）（sin53°＝0.8，cs53°＝0.6）
A．该新材料的折射率n=53
B．该新材料的折射率n=45
C．图甲中若减小入射角θ，则反射光线和折射光线之间的夹角也将变小
D．用同种激光垂直于光导纤维束端面EF射入，如图丙，若该束激光不从光导纤维束侧面外泄，则弯成的半圆形半径R与纤维束半径r应满足的关系为R≥10r
（2023•宿州一模）如图为直角棱镜的横截面，图中∠bac＝90°，bc边距离顶点a足够远，现有某单色光以入射角i＝45°从ab边射入，在ac边上恰好发生全反射，则该单色光在此棱镜中的折射率为（ ）
A．62B．2C．102D．3
（2023•平谷区一模）如图所示，玻璃砖的上表面aa'与下表面bb'平行，一束红光从上表面的P点处射入玻璃砖，从下表面的Q点处射出玻璃砖，下列说法正确的是（ ）
A．红光进入玻璃砖前后的波长不会发生变化
B．红光进入玻璃砖前后的速度不会发生变化
C．若增大红光的入射角，则红光可能会在玻璃砖下表面的Q点左侧某处发生全反射
D．若紫光与红光都从P点以相同的入射角入射，则紫光将从Q点右侧某处射出玻璃砖
（2023•山西模拟）某透明均匀介质的横截面由四分之一圆CBD和一个直角三角形ABC构成，如图所示，其折射率n=2，四分之一圆的半径为R，CD面为黑色吸光板，∠BAC＝60°。一束单色平行光从AC界面上不同位置均匀射入透明介质，入射角θ＝45°，已知光在真空中的传播速度为c。下列说法正确的是（ ）
A．从AC界面的中点处入射的光线不能从圆弧BD界面射出
B．截面内圆弧BD有光线射出的长度为πR4
C．从圆弧BD射出光线在介质中的最长传播时间为23R3c
D．所有光线在介质中的传播时间都大于26R+32πR6c
（2023•咸阳模拟）如图甲所示，某汽车大灯距水平地面的高度为92.8cm；图乙为该大灯结构的简化图，由左侧旋转抛物面和右侧半径为R的半球透镜组成，对称轴以下装有挡光片，光源位于抛物面的焦点F处，已知点光源发出的光经旋转抛物面反射后，均垂直半球透镜的竖直直径MN进入透镜（只考虑纸面内的光），光在半球透镜中的折射率n=43，已知透镜直径远小于大灯离地面的高度，忽略在半球透镜内表面反射后的光，求：（已知sin48°＝0.75，sin37°＝0.6，tan16°＝0.29）
（1）所有垂直MN进入的光在透镜球面上透光部分的长度；
（2）若某束光从A点射入半球透镜，MA=15MN，则这束光照射到地面的位置与大灯间的水平距离？
考点二 全反射现象的理解与应用
1．定义：光从光密介质射入光疏介质，当入射角增大到某一角度时，折射光线将消失，只剩下反射光线的现象．
2．条件：(1)光从光密介质射入光疏介质．(2)入射角大于或等于临界角．
3．临界角：折射角等于90°时的入射角，若光从光密介质(折射率为n)射向真空或空气时，发生全反射的临界角为C，则sinC＝eq \f(1,n).介质的折射率越大，发生全反射的临界角越小．
（2023•金华模拟）2021年12月9日，“天宫课堂”第一课正式开讲，某同学在观看太空水球光学实验后，想研究光在含有气泡的水球中的传播情况，于是找到一块环形玻璃砖模拟光的传播，俯视图如图所示。光线a沿半径方向入射玻璃砖，光线b与光线a平行，两束光线之间的距离设为x，已知玻璃砖内圆半径为R，外圆半径为2R，折射率为2，光在真空中的速度为c，不考虑反射光线，下列关于光线的说法正确的是（ ）
A．当x＞2R时，b光线可能经过内圆
B．当x＞2R时，b光线从外圆射出的方向与图中入射光线的夹角为45°
C．当x=22R时，b光线从内圆通过空气的时间约为t=3Rc
D．当x=22R时，b光线从内圆通过空气的时间约为t=2Rc
（2023•南通模拟）如图所示，图中阴影部分ABC为一折射率n＝2的透明材料做成的柱形光学元件的横截面，AC为一半径为R的14圆弧，在圆弧面圆心D处有一点光源，ABCD构成正方形。若只考虑首次从AC直接射向AB、BC的光线，光在真空中的光速为c，则（ ）
A．从AB、BC面有光射出的区域总长度为233R
B．从AB、BC面有光射出的区域总长度为R
C．点光源发出的光射到AB面上的最长时间为2Rc
D．点光源发出的光射到AB面上的最长时间为2(2−1)Rc
（2023•杭州二模）如图所示，有一块半径为R的半圆形玻璃砖，OO'是对称轴。现有平行单色光垂直照射到AB面，玻璃砖对该单色光的折射率为53。已知sin37°=35，不考虑二次反射，则（ ）
A．玻璃砖的弧面上有光射出的区域弧长为37πR180
B．若在纸面内将玻璃砖绕圆心逆时针旋转30°，有光射出的区域弧长不变
C．所有从AB射出的光线都将汇于一点
D．入射光线距OO'越远，出射光线与OO'的交点离AB面越远
（2023•温州模拟）如图所示，一均匀透明体上部分为半球、下部分为圆柱，半球的半径和圆柱上表面的半径均为R，圆柱高度为5R，在圆柱体的底部中心O点放一点光源，半球上发光部分的表面积S＝0.8πR2（已知球冠表面积的计算公式为S＝2πrh，r为球的半径，h为球冠的顶端到球冠底面圆心的高度），不计光的二次反射，该透明物质对光的折射率为（ ）
A．1.33B．1.41C．1.67D．2.00
电视机遥控器中有一个用透明介质封装的发光二极管；如图（a）所示，它发出红外光来控制电视机的各种功能。一兴趣小组找来一个用此种材料制成的半圆柱体，利用插针法测定该透明介质的折射率。实验中用A、B两个大头针确定入射光路，C、D两个大头针确定出射光路。P和Q分别是入射点和出射点，且AB⊥MN，如图（b）所示。测得半圆柱体的半径R＝5cm，OP＝1cm，DQ＝4cm，D到法线OQ的距离DG＝2cm。已知光速c＝3.0×108m/s。
（1）求该透明介质的折射率和光在该介质中传播的速度；
（2）实际测得封装二极管的半球直径d＝5mm，发光二极管的发光面是以EF为直径的发光圆盘，其圆心位于半球的球心点O，如图（c）所示。为确保发光面发出的红外光第一次到达半球面时都不发生全反射，发光二极管的发光面半径r最大应为多大？
考点三 光路控制问题分析
平行玻璃砖、三棱镜和圆柱体(球)对光路的控制：
特别提醒 不同颜色的光的频率不同，在同一种介质中的折射率、光速也不同，发生全反射现象的临界角也不同．
如图，光导纤维由内芯和外套两部分组成，内芯折射率比外套的大，光在光导纤维中传播时，光在内芯和外套的界面上发生全反射。假设外套为空气，一束红光由光导纤维的一端射入内芯，红光在内芯与空气的界面上恰好发生全反射，经时间t1从另一端射出；让另一束绿光也从另一长度相同的光导纤维的一端射入，绿光在内芯与空气的界面上也恰好发生全反射，经时间t2从另一端射出。下列说法正确的是（ ）
A．内芯对红光的折射率n1与对绿光的折射率n2之比为t1t2
B．内芯对红光的折射率n1与对绿光的折射率n2之比为t1t2
C．红光在内芯中的传播速度v1与绿光在内芯中的传播速度v2之比为t1t2
D．红光在内芯中的传播速度v1与绿光在内芯中的传播速度v2之比为t2t1
（2023•玉溪模拟）如图所示，圆心为O、半径为R的半圆形玻璃砖置于水平桌面上。光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射。当入射角θ＝60°时，光线从玻璃砖圆形表面出射后恰好与入射光平行。已知真空中的光速为c，则（ ）
A．光从玻璃到空气的临界角为30°
B．OP之间的距离为22R
C．光在玻璃砖内的传播速度为33c
D．玻璃砖的折射率为1.5
（多选）（2023•海口一模）如图所示，MN为竖直放置的光屏，光屏的左侧有半径为R的透明半圆柱体，PQ为其直径，O为圆心，轴线OA垂直于光屏，O至光屏的距离OA=116R，位于轴线上O点左侧13R处的点光源S发出一束与OA夹角θ＝60°的光线沿纸面射向透明半圆柱体，经半圆柱体折射后从C点射出。已知∠QOC＝30°，光在真空中传播的速度为c。则（ ）
A．该透明半圆柱体的折射率为2
B．该透明半圆柱体的折射率为3
C．该光线从S传播到达光屏所用的时间为3Rc
D．该光线从S传播到达光屏所用的时间为5R2c
（多选）（2023•宁波二模）如图所示，两块完全相同的半圆形玻璃砖的圆心分别为O1和O2，两直径平行且拉开一段距离d，现让一细光束沿玻璃砖A的半径方向入射，并从O1出射后入射到玻璃砖B。设入射方向与直线O1O2的夹角为i，已知玻璃砖的折射率为1.5，忽略光在每种介质中的二次反射，下列说法正确的是（ ）
A．i一定，改变d，从玻璃砖B圆弧面的出射光线与入射光线始终平行
B．i一定，改变d，光束可能在玻璃砖B的圆弧面发生全反射
C．d一定，改变i，始终有光束从玻璃砖A的圆弧面出射
D．d一定，改变i，光束可能在玻璃砖B的圆弧面发生全反射
（多选）五角棱镜是光束定角度转向器之一，常用于照相机的取景器、图像观察系统或测量仪器中。如图所示是五角棱镜的截面图。棱镜的AB面与AE面垂直。一束单色光垂直AB面入射，经DE面和BC面反射后垂直AE面射出。下列说法正确的是（ ）
A．BC面与DE面的夹角α＝30°
B．BC面与DE面的夹角α＝45°
C．若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线仍垂直
D．若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线不可能垂直
考点四 平行玻璃砖模型的分析
（2023•滁州二模）1965年香港中文大学校长高琨在一篇论文中提出以石英基玻璃纤维作长程信息传递，引发了光导纤维的研发热潮，1970年康宁公司最先发明并制造出世界第一根可用于光通信的光纤，使光纤通信得以广泛应用。被视为光纤通信的里程碑之一，高琨也因此被国际公认为“光纤之父”。如图为某种新型光导纤维材料的一小段，材料呈圆柱状，半径为l，长度为33l，将一束光从底部中心P点以入射角θ射入，已知光在真空中的速度为c。
（1）若已知这种材料的折射率为3，入射角θ＝60°，求光线穿过这段材料所需的时间；
（2）这种材料的优势是无论入射角θ为多少，材料侧面始终不会有光线射出，求材料的折
射率的最小值。
（2023•镇江模拟）为测量双层玻璃中间真空层的厚度，用激光笔使单色光从空气以入射角θ射入玻璃，部分光线如图所示。测得玻璃表面两出射点B、C与入射点A的距离分别为x1和x2。已知玻璃的折射率为n，光在真空中的速度为c。求：
（1）真空层的厚度d；
（2）光从A传播到B的时间t。
（2023•西安一模）近年来，对具有负折射率人工材料的光学性质及应用的研究备受关注，该材料折射率为负值（n＜0）。如图甲所示，光从真空射入负折射率材料时，入射角和折射角的大小关系仍然遵从折射定律，但折射角取负值，即折射线和入射线位于界面法线同侧。如图乙所示，在真空中对称放置两个完全相同的负折射率材料制作的直角三棱镜A、B，顶角为θ，A、B两棱镜斜面相互平行放置，两斜面间的距离为d。一束包含有两种频率光的激光，从A棱镜上的P点垂直入射，它们在棱镜中的折射率分别为n1=−2，n2=−233，在B棱镜下方有一平行于下表面的光屏，P'点为P点在光屏上的投影。
（1）为使两种频率的光都能从棱镜A斜面射出，求θ的取值范围；
（2）若θ＝30°，求两种频率的光通过两棱镜后，打在光屏上的点距P'点的距离分别多大？
练出高分
一．选择题（共8小题）
1．（2023•西城区二模）如图所示，一束光沿着半圆形玻璃砖的半径射到它的平直的边上，在玻璃砖与空气的界面上发生反射和折射，入射角为θ1，折射角为θ2。下列说法正确的是（ ）
A．反射光的频率大于入射光的频率
B．折射光的波长等于入射光的波长
C．若增大入射角θ1，则折射角θ2将减小
D．若增大入射角θ1，则折射光将减弱
2．（2023•浙江模拟）如图，一束红、蓝复色光沿平行底面的方向从左侧面射入底面镀银的等腰棱镜，进入棱镜的光经底面反射后到达右侧面，对于两列可能的出射光，下列说法正确的是（ ）
A．出射光仍为一束复色光，出射光方向与入射光方向平行
B．可能只有红光出射，蓝光在到达右侧面时发生了全反射
C．两列光都出射，且出射光次序为红光在上，蓝光在下
D．两列光都出射，且出射点的高度差与入射点的位置无关
3．（2023•姜堰区模拟）如图所示是一种测量介质折射率的方法，在矩形介质的上表面，覆盖一块毛玻璃，两者之间有很薄的空气层，光照射到毛玻璃，经毛玻璃透射后可以以任意角度射到待测介质的上表面。在介质的另一个侧面外有一个目镜，目镜可以在以O为圆心的轨道上转动，移动目镜时光轴ab始终指向O点．测量过程中，从目镜的视场中出现半明半暗的视野（如图所示），此时对应的θ＝60°，目镜再逆时针往上转，视场中就是全暗的视野了。则该介质的折射率为（ ）
A．233B．72C．2D．3
4．（2023•温州三模）如图所示为一斜边镀银的等腰直角棱镜的截面图，棱镜由一种负折射率的介质制成。负折射率介质仍然满足折射定律，只是入射光线和折射光线位居法线同侧。一束单色光从直角边AB以θ1角入射，经BC反射，再经AC折射出棱镜，经AC折射出的光线与法线夹角为θ2，下列说法正确的是（ ）
A．θ1一定等于θ2
B．θ2与光的颜色有关
C．θ2与棱镜的负折射率有关
D．改变θ1，有可能在AC界面发生全反射
5．（2023•浙江模拟）如图所示，两束相同的单色光A和B从介质Ⅰ垂直射入扇形介质Ⅱ，都在点P处发生折射，折射角分别为θA和θB。A和B在扇形介质Ⅱ的入射点距O点的距离分别为3d和2d，下列选项中正确的是（ ）
A．sinθAsinθB=32
B．单色光A在介质Ⅱ中的波长比其在介质Ⅰ中的长
C．单色光B在介质Ⅱ中的频率比其在介质Ⅰ中的大
D．若将单色光A换成另一束频率更大的单色光C，则C依然能从P点射入介质Ⅰ
6．（2023•黄山模拟）如图所示，一截面为边长6cm的正方形薄玻璃砖ABCD静置在水平桌面上（俯视图），一束单色光从BD边中点平行于桌面入射，入射角为53°，折射后打在A点右侧2cm处的E点，已知光在真空中传播速度为c，sin53°＝0.8，cs53°＝0.6，则（ ）
A．从E点出射光线与BD边的入射光线平行
B．此玻璃砖对该单色光的折射率为43
C．图中单色光在玻璃砖中传播速度为43c
D．最终射出玻璃砖的光线折射角为37°
7．（2023•重庆模拟）某种反光材料是半径为R、球心为O的半球形，其截面如图，A、B为半球底面直径的端点。现有一组光线从距离O点12R的C点垂直于AB射入半球，光线恰好在球面发生全反射。则此反光材料的折射率为（ ）
A．1.5B．2C．233D．3
8．（2022•莱州市校级模拟）光导纤维可简化为长玻璃丝，只有几微米到一百微米，由于很细，一定程度上可以弯折。如图所示将一半径为r的圆柱形光导纤维，做成外半径为R的半圆形，一细光束由空气中从纤维的左端面圆心O1点射入，入射角α＝53°，已知光导纤维对该光的折射率为43，sin53°＝0.8，sin37°＝0.6。要使从左端面射入的光能够不损失的传送到半圆形光导纤维的另一端，外半径R需满足的条件为（ ）
A．R≥4rB．R≥16rC．R≤16rD．R≤4r
二．多选题（共2小题）
（多选）9．（2023•红河州模拟）康宁公司1970年最先发明并制造出世界第一根可用于光通信的光导纤维，并得到广泛应用。如图为某新型光导纤维材料的一小段，材料呈圆柱状，其纵截面MNPQ为矩形，MQ为直径。与MNPQ在同一平面内的一束单色光，以入射角α＝45°从空气经圆心O射入光导纤维，刚好不从MN射出，下列选项正确的是（ ）
A．临界角为45°
B．折射率为62
C．单色光由空气进入光导纤维后波长变长
D．若保持入射角α不变，用频率更高的单色光射入光导纤维，一定不会从MN射出
（多选）10．（2023•浙江模拟）如图甲为一种检测油深度的油量计，油量计竖直固定在油桶内，当入射光竖直向下照射时，通过观察油桶上方的矩形窗口亮暗两个区域可确定油量。油量计结构可看成由多块长度不同的锯齿形的透明塑料拼叠而成，图乙是其中一块的示意图，锯齿形的底是一个等腰直角三角形，最右边的锯齿刚接触到油桶的底部，已知透明塑料的折射率小于油的折射率，则下列说法正确的是（ ）
A．透明塑料的折射率应小于2
B．塑料锯齿和油的界面处发生全反射形成暗区
C．油量增加时，亮区范围变小
D．对于透明塑料和油来说，油是光密介质
三．计算题（共2小题）
11．（2023•佛山二模）在饮品质检中常通过测液体折射率确定饮料含糖量。如图甲所示，一半圆柱透明薄壳空腔，截面圆心为O点，MN部分内表面涂黑，向其中注满待测液体，有一目镜可沿以O点为圆心的圆轨道PQ转动，始终对准O点进行观察。
（1）一束单色光如图乙从O点射入，请画出该入射光在待测液体中折射光线的大致光路；
（2）图甲中，若有各个方向的单色光从O点射入待测液体，当目镜沿P→Q方向转动时，先观察到目镜中全是亮光，后观察到如图所示半明半暗的情形，接着再向Q转动目镜，则观察不到亮光，请分别解释一开始能看到亮光的原因和最后看不到亮光的原因；
（3）在图甲中，观察到目镜视野中明暗各一半时，测得经目镜的视线与竖直方向的夹角为φ，求该饮料的折射率。
12．（2023•湖北二模）如图所示，半径为R的某透明介质半球，放在空气中，一平行光束垂直入射到左侧平面上，正好覆盖整个圆平面。以球心O为原点且与平面垂直向右为正方向建立x轴。距离球心O为0.6R的A点的光线从半球面上的B点射出后与x轴的交点为C，光线BC与x轴的夹角为16°。sin37°＝0.6，求：（结果可以用含有根号的式子表示）
（1）该光线对透明介质的折射率n（结果用分式表示）；
（2）半球面右侧的出射光线与x轴的交点的最小坐标值x（结果用含有根号的式子表示）。
类别
项目
平行玻璃砖
三棱镜
圆柱体(球)
结构
玻璃砖上下表面是平行的
横截面为三角形
横截面是圆
对光线的作用
通过平行玻璃砖的光线不改变传播方向，但要发生侧移
通过三棱镜的光线经两次折射后，出射光线向棱镜底边偏折
圆界面的法线是过圆心的直线，经过两次折射后向圆心偏折
应用
测定玻璃的折射率
全反射棱镜，改变光的传播方向
改变光的传播方向
第29讲 光的折射 全反射
目录
TOC \ "1-3" \h \z \u \l "_Tc134649479" 考点一 折射定律的理解与应用 PAGEREF _Tc134649479 \h 1
\l "_Tc134649480" 考点二 全反射现象的理解与应用 PAGEREF _Tc134649480 \h 2
\l "_Tc134649481" 考点三 光路控制问题分析 PAGEREF _Tc134649481 \h 7
\l "_Tc134649482" 考点四 平行玻璃砖模型的分析 PAGEREF _Tc134649482 \h 14
\l "_Tc134649483" 练出高分 PAGEREF _Tc134649483 \h 21
考点一 折射定律的理解与应用
1．折射定律
(1)内容：如图所示，折射光线与入射光线、法线处在同一平面内，折射光线与入射光线分别位于法线的两侧；入射角的正弦与折射角的正弦成正比．
(2)表达式：eq \f(sinθ1,sinθ2)＝n.
(3)在光的折射现象中，光路是可逆的．
2．折射率
(1)折射率是一个反映介质的光学性质的物理量．
(2)定义式：n＝eq \f(sinθ1,sinθ2).
(3)计算公式：n＝eq \f(c,v)，因为v
3．折射率的理解
(1)折射率由介质本身性质决定，与入射角的大小无关．
(2)折射率与介质的密度没有关系，光密介质不是指密度大的介质．
(3)同一种介质中，频率越大的色光折射率越大，传播速度越小．
(4)公式n＝eq \f(sinθ1,sinθ2)中，不论是光从真空射入介质，还是从介质射入真空，θ1总是真空中的光线与法线间的夹角，θ2总是介质中的光线与法线间的夹角．
（2023•湖南模拟）为了研究某种透明新材料的光学性质，将其压制成半圆柱形，如图甲所示。一束激光由真空沿半圆柱体的径向与其底面过O的法线成θ角射入，CD为光学传感器，可以探测光的强度，从AB面反射回来的光强随角θ变化的情况如图乙所示。现在将这种新材料制成的一根光导纤维束弯成半圆形，暴露于空气中（假设空气中的折射率与真空相同），设半圆形外半径为R，光导纤维束的半径为r。则下列说法正确的是（ ）（sin53°＝0.8，cs53°＝0.6）
A．该新材料的折射率n=53
B．该新材料的折射率n=45
C．图甲中若减小入射角θ，则反射光线和折射光线之间的夹角也将变小
D．用同种激光垂直于光导纤维束端面EF射入，如图丙，若该束激光不从光导纤维束侧面外泄，则弯成的半圆形半径R与纤维束半径r应满足的关系为R≥10r
【解答】解：AB、由题图乙知，当θ＝53°时发生全反射，则全反射临界角C＝53°，有n=1sinC=1sin53°=10.8=1.25，故AB错误；
C、图甲中若减小入射角θ，根据反射定律和折射定律可知反射角和折射角均减小，则反射光线和折射光线之间的夹角将变大，故C错误；
D、激光不从光导纤维束侧面外泄的临界条件是入射光在外侧面处发生全反射，临界光路如图所示，可得：sinC=R−2rR
解得R＝10r，所以该束激光不从光导纤维束侧面外泄，则弯成的半圆形半径R与纤维束半径r应满足的关系为R≥10r，故D正确。
故选：D。
（2023•宿州一模）如图为直角棱镜的横截面，图中∠bac＝90°，bc边距离顶点a足够远，现有某单色光以入射角i＝45°从ab边射入，在ac边上恰好发生全反射，则该单色光在此棱镜中的折射率为（ ）
A．62B．2C．102D．3
【解答】解：根据题意作出光的传播路径如图：
根据折射定律有n=sinisinr
根据全反射临界角公式有：n=1sinC
根据几何关系有：r+C＝90°
解得：n=62
故A正确，BCD错误；
故选：A。
（2023•平谷区一模）如图所示，玻璃砖的上表面aa'与下表面bb'平行，一束红光从上表面的P点处射入玻璃砖，从下表面的Q点处射出玻璃砖，下列说法正确的是（ ）
A．红光进入玻璃砖前后的波长不会发生变化
B．红光进入玻璃砖前后的速度不会发生变化
C．若增大红光的入射角，则红光可能会在玻璃砖下表面的Q点左侧某处发生全反射
D．若紫光与红光都从P点以相同的入射角入射，则紫光将从Q点右侧某处射出玻璃砖
【解答】解：A．光速由介质决定，但频率由波源决定，由公式v＝λf可得，红光进入玻璃砖前后的波长会发生变化，故A错误；
B．由光速与折射率的关系n=cv可得，v会发生改变，所以红光进入玻璃砖前后的速度会发生变化，故B错误；
C．根据光的可逆性原理，只要光线可以从上表面射入，在玻璃中发生折射，就一定可以从下表面射出，所以增大红光的入射角，则红光不会在玻璃砖下表面发生全反射，故C错误；
D．若紫光与红光都从P点以相同的入射角入射，由于紫光折射率较大，所以紫光折射角较小，所以紫光将从Q点右侧某处射出玻璃砖，故D正确。
故选：D。
（2023•山西模拟）某透明均匀介质的横截面由四分之一圆CBD和一个直角三角形ABC构成，如图所示，其折射率n=2，四分之一圆的半径为R，CD面为黑色吸光板，∠BAC＝60°。一束单色平行光从AC界面上不同位置均匀射入透明介质，入射角θ＝45°，已知光在真空中的传播速度为c。下列说法正确的是（ ）
A．从AC界面的中点处入射的光线不能从圆弧BD界面射出
B．截面内圆弧BD有光线射出的长度为πR4
C．从圆弧BD射出光线在介质中的最长传播时间为23R3c
D．所有光线在介质中的传播时间都大于26R+32πR6c
【解答】解：AB．设光经AC折射后折射角为θ'，根据折射定律：n=sinθsinθ'
得θ'＝30°
圆弧BD面上金反射临界角为C，根据全反射临界条件：sinC=1n
解得临界角C＝45°
如图1所示
截面内圆弧BD有光线射出长度为ED区域，根据几何关系，其长度s=πR4
故A错误，B正确；
C．如图2所示，做圆弧BD切线与AC平行，切点为G时，光线在介质中路径最长，传播时间t=26R3c
故C错误；
D．在介质中传播时间最长的光线经过路径为紧贴AB传播后又紧贴圆弧BD传播，按ABD路径，传播时间t1=26R+32πR6c
因多次全反射路径一定小于圆弧BD，所有光线在介质中传播时间都小于26R+32πR6c，故D错误。
故选：B。
（2023•咸阳模拟）如图甲所示，某汽车大灯距水平地面的高度为92.8cm；图乙为该大灯结构的简化图，由左侧旋转抛物面和右侧半径为R的半球透镜组成，对称轴以下装有挡光片，光源位于抛物面的焦点F处，已知点光源发出的光经旋转抛物面反射后，均垂直半球透镜的竖直直径MN进入透镜（只考虑纸面内的光），光在半球透镜中的折射率n=43，已知透镜直径远小于大灯离地面的高度，忽略在半球透镜内表面反射后的光，求：（已知sin48°＝0.75，sin37°＝0.6，tan16°＝0.29）
（1）所有垂直MN进入的光在透镜球面上透光部分的长度；
（2）若某束光从A点射入半球透镜，MA=15MN，则这束光照射到地面的位置与大灯间的水平距离？
【解答】解：（1）光路图如图所示
设此光线恰好发生全反射，此时透镜内的临界角为C，由折射率定义可知：
sinC=1n=34=0.75
即C＝48°
此角对应的弧长为：l=48π180R=415πR
（2）若某束光从A点射入半球透镜，光路图如图，则
根据题意MA=15MN
则OA=R−MA=35R
sinα=35RR=35
根据折射率可知n=sinβsinα
解得sinβ=45
即β＝53°
有几何关系可知θ＝16°
束光照射到地面的位置与大灯间的水平距离为：
s=92.8tanθ=
答：（1）所有垂直MN进入的光在透镜球面上透光部分的长度为415πR；
（2）若某束光从A点射入半球透镜，MA=15MN，则这束光照射到地面的位置与大灯间的水平距离为320m。
考点二 全反射现象的理解与应用
1．定义：光从光密介质射入光疏介质，当入射角增大到某一角度时，折射光线将消失，只剩下反射光线的现象．
2．条件：(1)光从光密介质射入光疏介质．(2)入射角大于或等于临界角．
3．临界角：折射角等于90°时的入射角，若光从光密介质(折射率为n)射向真空或空气时，发生全反射的临界角为C，则sinC＝eq \f(1,n).介质的折射率越大，发生全反射的临界角越小．
（2023•金华模拟）2021年12月9日，“天宫课堂”第一课正式开讲，某同学在观看太空水球光学实验后，想研究光在含有气泡的水球中的传播情况，于是找到一块环形玻璃砖模拟光的传播，俯视图如图所示。光线a沿半径方向入射玻璃砖，光线b与光线a平行，两束光线之间的距离设为x，已知玻璃砖内圆半径为R，外圆半径为2R，折射率为2，光在真空中的速度为c，不考虑反射光线，下列关于光线的说法正确的是（ ）
A．当x＞2R时，b光线可能经过内圆
B．当x＞2R时，b光线从外圆射出的方向与图中入射光线的夹角为45°
C．当x=22R时，b光线从内圆通过空气的时间约为t=3Rc
D．当x=22R时，b光线从内圆通过空气的时间约为t=2Rc
【解答】解：AB．根据题意画出光路如下图：
设b光线从Q点进入球体后经过折射的光线恰好与内圆相切于D点，则Q点折射角α，根据几何关系有sinα=R2R=12
解得α＝30°。根据n=2=sinθsinα，得θ＝45°
作QE垂直于光线a于E点，则三角形QEO为等腰直角三角形，OQ＝R且x=QE=2Rsin45°=2R
所以，当x＞2R时，b光线恰好与内圆相切，不可能经过内圆，又θ＝45°，所以b光线从外圆射出的方向与图中入射光线的夹角小于45°，故AB错误；
CD．根据题意画出光路如下图：
Q点为b光线的入射点，E点为进入内圆时的入射点，EF为光在空气中的折射光线，作QD垂直于a光线于D点，根据几何关系有sinθ=csβ=22R2R=24
根据折射定律：sinθsinα=2
作OC垂直于直线QEC于C点，则角φ等于光从E点进入空气的入射角，有sinφ=OCRsinα=OC2R
在E点，角γ为光从E点进入空气的折射角，根据折射定律：sinγsinφ=2
解得γ＝45°
b光线从内圆通过空气的时间约为t=2Rcs45°c=2Rc
故C错误，D正确；
故选：D。
（2023•南通模拟）如图所示，图中阴影部分ABC为一折射率n＝2的透明材料做成的柱形光学元件的横截面，AC为一半径为R的14圆弧，在圆弧面圆心D处有一点光源，ABCD构成正方形。若只考虑首次从AC直接射向AB、BC的光线，光在真空中的光速为c，则（ ）
A．从AB、BC面有光射出的区域总长度为233R
B．从AB、BC面有光射出的区域总长度为R
C．点光源发出的光射到AB面上的最长时间为2Rc
D．点光源发出的光射到AB面上的最长时间为2(2−1)Rc
【解答】解：AB.如图所示
沿DE方向射到AB面上的光线刚好发生全反射，因为临界角满足
sinC=1n
解得：C＝30°
则∠ADF＝30°，同理沿DG方向射到BC面上的光线刚好发生全反射，则∠CDH＝30°，根据几何关系可得
AE＝CG＝Rtan30°
从AB、BC面有光射出的区域总长度为
L＝AE+CG
解得：L=233R
故A正确；B错误；
CD.由题意可知，沿DB方向到达AB面上的光在材料中的传播距离最大，时间最长，由几何关系可知光从光源到AC面的传播距离为R，材料中的传播距离为
s＝（2−1）R
在材料中的传播时间为
t1=sv
又
n=cv
光在空气中传播的时间为
t2=Rc
则最长时间t＝t1+t2
解得t=(22−1)Rc
故CD错误；
故选：A。
（2023•杭州二模）如图所示，有一块半径为R的半圆形玻璃砖，OO'是对称轴。现有平行单色光垂直照射到AB面，玻璃砖对该单色光的折射率为53。已知sin37°=35，不考虑二次反射，则（ ）
A．玻璃砖的弧面上有光射出的区域弧长为37πR180
B．若在纸面内将玻璃砖绕圆心逆时针旋转30°，有光射出的区域弧长不变
C．所有从AB射出的光线都将汇于一点
D．入射光线距OO'越远，出射光线与OO'的交点离AB面越远
【解答】解：A．根据全反射条件，光线射到圆弧面上的临界角sinC=1n=35
则C＝37°，根据几何关系，玻璃砖的弧面上有光射出的区域弧长为l=2×37°360°2πR=37πR90，故A错误；
B．光线垂直射到直径AB时，玻璃砖的弧面上有光射出的区域角度为74°；
若在纸面内将玻璃砖绕圆心逆时针旋转30°，设此时能在圆弧AB面上发生全反射的两条临界光线在直径上的折射角为θ，根据几何关系，则∠DFG＝180°﹣C﹣（90°﹣θ）＝90°﹣C+θ∠HFE＝180°﹣C﹣（90°+θ）＝90°﹣C﹣θ，∠GFH＝180°﹣（∠DFG+∠HFE）＝2C＝74°，故有光射出的区域弧长不变，故B正确；
CD．设能从圆弧上射出的某条光线在AB上的入射角为α，根据折射定律，折射角β满足sinαsinβ=35
由正弦定理Rsin(β−α)=FMsin(π−β)
得FM=Rcsα−9−25sin2α5
入射光线距OO'越远α较大，出射光线与OO'的交点离AB面不一定越远，故CD错误。
故选：B。
（2023•温州模拟）如图所示，一均匀透明体上部分为半球、下部分为圆柱，半球的半径和圆柱上表面的半径均为R，圆柱高度为5R，在圆柱体的底部中心O点放一点光源，半球上发光部分的表面积S＝0.8πR2（已知球冠表面积的计算公式为S＝2πrh，r为球的半径，h为球冠的顶端到球冠底面圆心的高度），不计光的二次反射，该透明物质对光的折射率为（ ）
A．1.33B．1.41C．1.67D．2.00
【解答】解：半球上发光部分的表面积：S＝0.8πR2＝2πRh
解得：h＝0.4R
则距离球冠的顶端0.4R的位置就是发生全反射的临界位置。根据勾股定理可知任何一个全反射的点与光源的距离为：
l=R2−(R−0.4R)2+(5R+R−0.4R)2=42R
设临界状态入射角为C，利用余弦定理得：
csC=l2+R2−(5R)22lR=22
故C＝45°，sinC=22。利用全反射规律得：
sinC=1n=22
解得：n=2≈1.41
故选：B。
电视机遥控器中有一个用透明介质封装的发光二极管；如图（a）所示，它发出红外光来控制电视机的各种功能。一兴趣小组找来一个用此种材料制成的半圆柱体，利用插针法测定该透明介质的折射率。实验中用A、B两个大头针确定入射光路，C、D两个大头针确定出射光路。P和Q分别是入射点和出射点，且AB⊥MN，如图（b）所示。测得半圆柱体的半径R＝5cm，OP＝1cm，DQ＝4cm，D到法线OQ的距离DG＝2cm。已知光速c＝3.0×108m/s。
（1）求该透明介质的折射率和光在该介质中传播的速度；
（2）实际测得封装二极管的半球直径d＝5mm，发光二极管的发光面是以EF为直径的发光圆盘，其圆心位于半球的球心点O，如图（c）所示。为确保发光面发出的红外光第一次到达半球面时都不发生全反射，发光二极管的发光面半径r最大应为多大？
【解答】解：（1）设∠DQG为i，∠OQP为r，由几何关系
sini=DGDQ，sinr=OPOQ
由折射定律
n=sinisinr
代入数据解得
n＝2.5
由n=cv可得
v＝1.2×108m/s。
（2）设E点发出的光线ES、ET与法线的夹角分别为θ和α，ES⊥EF，光线ET为任一光线，过O点向E作垂线OZ，设OZ为h，则
sinα=ℎR，sinθ=rR
又h＜r，所以
sinα＜sinθ
可得
α＜θ
即光线在ES的入射角最大。分析可知，θ达到临界角时r最大，则
sinθ=rR=1n
解得
r＝0.1cm＝lmm
答：（1）该透明介质的折射率为2.5，光在该介质中传播的速度为1.2×108m/s；
（2）发光二极管的发光面半径r最大应为lmm。
考点三 光路控制问题分析
平行玻璃砖、三棱镜和圆柱体(球)对光路的控制：
特别提醒 不同颜色的光的频率不同，在同一种介质中的折射率、光速也不同，发生全反射现象的临界角也不同．
如图，光导纤维由内芯和外套两部分组成，内芯折射率比外套的大，光在光导纤维中传播时，光在内芯和外套的界面上发生全反射。假设外套为空气，一束红光由光导纤维的一端射入内芯，红光在内芯与空气的界面上恰好发生全反射，经时间t1从另一端射出；让另一束绿光也从另一长度相同的光导纤维的一端射入，绿光在内芯与空气的界面上也恰好发生全反射，经时间t2从另一端射出。下列说法正确的是（ ）
A．内芯对红光的折射率n1与对绿光的折射率n2之比为t1t2
B．内芯对红光的折射率n1与对绿光的折射率n2之比为t1t2
C．红光在内芯中的传播速度v1与绿光在内芯中的传播速度v2之比为t1t2
D．红光在内芯中的传播速度v1与绿光在内芯中的传播速度v2之比为t2t1
【解答】解：AB、设光纤长度为L，光在界面上恰好发生全反射，入射角与反射角都等于临界角C，则光线在光纤内传播如图，
对于红光，t1=L1sinC1v1+L2sinC1v1+⋯+LksinC1v1=Lv1sinC1，再根据n1=cv1（其中c为真空中光速），n1=1sinC1得：n1=ct1L；同理绿光有：n2=ct2L，所以，n1n2=t1t2，故A正确，B错误。
CD、v1v2=cn1cn2=n2n1=t2t1，故CD错误
故选：A。
（2023•玉溪模拟）如图所示，圆心为O、半径为R的半圆形玻璃砖置于水平桌面上。光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射。当入射角θ＝60°时，光线从玻璃砖圆形表面出射后恰好与入射光平行。已知真空中的光速为c，则（ ）
A．光从玻璃到空气的临界角为30°
B．OP之间的距离为22R
C．光在玻璃砖内的传播速度为33c
D．玻璃砖的折射率为1.5
【解答】解：ABD、根据题意可知，当光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射，如图甲所示；
当入射角θ＝60°时，光线从玻璃砖圆形表面出射后恰好与入射光平行，则光线折射光线与垂直于OP的夹角相等，故光路如图乙所示：
对图甲根据全反射的条件可得：sinC=1n=OPR
对图乙根据折射定律可得：n=sinθsinα
其中sinα=OPOP2+R2
联立解得：OP=33R，n=3，临界角为：C＝arcsin33，故ABD错误；
C、光在玻璃砖内的传播速度为：v=cn=33c，故C正确。
故选：C。
（多选）（2023•海口一模）如图所示，MN为竖直放置的光屏，光屏的左侧有半径为R的透明半圆柱体，PQ为其直径，O为圆心，轴线OA垂直于光屏，O至光屏的距离OA=116R，位于轴线上O点左侧13R处的点光源S发出一束与OA夹角θ＝60°的光线沿纸面射向透明半圆柱体，经半圆柱体折射后从C点射出。已知∠QOC＝30°，光在真空中传播的速度为c。则（ ）
A．该透明半圆柱体的折射率为2
B．该透明半圆柱体的折射率为3
C．该光线从S传播到达光屏所用的时间为3Rc
D．该光线从S传播到达光屏所用的时间为5R2c
【解答】解：AB、光从光源S射出经半圆柱体到达光屏的光路如图所示：
光由空气射向半圆柱体，由折射定律，有n=sinθsinα，在△OBC中，由正弦定理有
OCsin(180°−30°−β)=OBsinβ
而OB=R3tanθ
解得
β＝30°
由几何关系得α＝30°
故n=3
故A错误，B正确；
C、光由半圆柱体射向空气，由折射定律，有n=sinγsinβ
解得γ＝60°
即出射光线与轴线OA平行，与光屏垂直，光从光源S出发经透明半圆柱体到达光屏所用的时间t=SBc+BCv+CDc
根据几何知识可得
SB=R3csθ，BC=33R，CD=116R−Rsin30°=43R
光在半圆柱体内的传播速度v=cn
解得t=3Rc
故C正确，D错误；
故选：BC。
（多选）（2023•宁波二模）如图所示，两块完全相同的半圆形玻璃砖的圆心分别为O1和O2，两直径平行且拉开一段距离d，现让一细光束沿玻璃砖A的半径方向入射，并从O1出射后入射到玻璃砖B。设入射方向与直线O1O2的夹角为i，已知玻璃砖的折射率为1.5，忽略光在每种介质中的二次反射，下列说法正确的是（ ）
A．i一定，改变d，从玻璃砖B圆弧面的出射光线与入射光线始终平行
B．i一定，改变d，光束可能在玻璃砖B的圆弧面发生全反射
C．d一定，改变i，始终有光束从玻璃砖A的圆弧面出射
D．d一定，改变i，光束可能在玻璃砖B的圆弧面发生全反射
【解答】解：A、根据题意作出光路如图：
i一定，改变d，根据折射定律可知改变d前后入射光线方向不变，出射光线与入射光线不平行。故A错误；
B、i一定，改变d，如下图所示，角α不变，d越大入射角θ越大，θ越接近等于α，而α＞i，故d变大，θ有可能大于i，可知θ有可能大于全反射临界角，光束有可能在玻璃砖B的圆弧面发生全反射，故B正确；
C、d一定，改变i，始终有光束在O1点被反射，始终反射光线沿玻璃砖A的半径射出，故C正确；
D、d一定，改变i，当i增大时，光束可能在玻璃砖B的圆弧面的入射角大于临界角C，会发生全反射，故D正确。
故选：BCD。
（多选）五角棱镜是光束定角度转向器之一，常用于照相机的取景器、图像观察系统或测量仪器中。如图所示是五角棱镜的截面图。棱镜的AB面与AE面垂直。一束单色光垂直AB面入射，经DE面和BC面反射后垂直AE面射出。下列说法正确的是（ ）
A．BC面与DE面的夹角α＝30°
B．BC面与DE面的夹角α＝45°
C．若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线仍垂直
D．若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线不可能垂直
【解答】解：AB、单色光垂直AB面入射的光路图如图甲所示，KH为反射面DE的法线，KI为反射面BC的法线
由反射定律有：∠1＝∠2，∠3＝∠4
光线IJ与光线GH垂直，有：∠1+∠2+∠3+∠4＝90°，可得：∠2+∠3＝45°
由于KH⊥FE，KI⊥FB，可得α＝∠2+∠3＝45°，故A错误，B正确；
CD、入射光线与AB面不垂直，设光线在AB面的入射角为i时，折射角为∠6，光线PQ在AE面的入射角为∠7，从Q射出的光线的折射角为r，光路图如图乙所示：
由折射定律，有：n=sinisin∠6，n=sinrsin∠7
由前面分析可知光线NO⊥PQ，可得∠6＝∠7，解得：r＝i，可知入射光MN垂直出射光QR，即从AE面射出的光线与入射光线间的夹角为90°，即若入射光线与AB面不垂直，则先后经DE、BC面反射后从AE面射出的光线与AB面的入射光线仍垂直，故C正确，D错误。
故选：BC。
考点四 平行玻璃砖模型的分析
（2023•滁州二模）1965年香港中文大学校长高琨在一篇论文中提出以石英基玻璃纤维作长程信息传递，引发了光导纤维的研发热潮，1970年康宁公司最先发明并制造出世界第一根可用于光通信的光纤，使光纤通信得以广泛应用。被视为光纤通信的里程碑之一，高琨也因此被国际公认为“光纤之父”。如图为某种新型光导纤维材料的一小段，材料呈圆柱状，半径为l，长度为33l，将一束光从底部中心P点以入射角θ射入，已知光在真空中的速度为c。
（1）若已知这种材料的折射率为3，入射角θ＝60°，求光线穿过这段材料所需的时间；
（2）这种材料的优势是无论入射角θ为多少，材料侧面始终不会有光线射出，求材料的折
射率的最小值。
【解答】解：（1）如图1所示
由折射定律可得n=sinθsinα1
解得
α1＝30°
根据几何关系，光在圆柱体中的路程为
s＝6l
又
n=cv
传播时间为
t=sv
解得，光线穿过这段材料所需的时间为
t=63lc
（2）如图2所示
若将θ逐渐增大，图中α也将不断增大，而光线在侧面的入射角i将不断减小。当趋近于90°时，由折射定律及全反射可知，图中α将趋于临界角C，而此时光线射到侧面处时的入射角i将达到最小，若此时刚好发生全反射，则所有到达侧面的光线将全部发生全反射，不会从侧面射出。因此可得
sini≥sinC
i+C＝90°
simC=1n
联合以上各式解得折射率的最小值为
n=2
答：（1）光线穿过这段材料所需的时间为63lc；
（2）这种材料的优势是无论入射角θ为多少，材料侧面始终不会有光线射出，材料的折射率的最小值为2。
（2023•镇江模拟）为测量双层玻璃中间真空层的厚度，用激光笔使单色光从空气以入射角θ射入玻璃，部分光线如图所示。测得玻璃表面两出射点B、C与入射点A的距离分别为x1和x2。已知玻璃的折射率为n，光在真空中的速度为c。求：
（1）真空层的厚度d；
（2）光从A传播到B的时间t。
【解答】解：（1）光路图如图所示
设真空层的厚度为d，由光路图可知，AC比AB多了光线在真空层平移的部分，由几何关系知：x2﹣x1＝2dtanθ
解得；d=x2−x12tanθ
（2）光在玻璃中的速度为v
v=cn
由折射定律可知n=sinθsinγ
则sinγ=sinθn
从A到B的光程为s=212x1sinγ=x1sinγ=x1nsinθ
所用时间为t=sv=x1nsinθcn=x1n2csinθ
答：（1）真空层的厚度为x2−x12tanθ；
（2）光从A传播到B的时间为x1n2csinθ。
（2023•西安一模）近年来，对具有负折射率人工材料的光学性质及应用的研究备受关注，该材料折射率为负值（n＜0）。如图甲所示，光从真空射入负折射率材料时，入射角和折射角的大小关系仍然遵从折射定律，但折射角取负值，即折射线和入射线位于界面法线同侧。如图乙所示，在真空中对称放置两个完全相同的负折射率材料制作的直角三棱镜A、B，顶角为θ，A、B两棱镜斜面相互平行放置，两斜面间的距离为d。一束包含有两种频率光的激光，从A棱镜上的P点垂直入射，它们在棱镜中的折射率分别为n1=−2，n2=−233，在B棱镜下方有一平行于下表面的光屏，P'点为P点在光屏上的投影。
（1）为使两种频率的光都能从棱镜A斜面射出，求θ的取值范围；
（2）若θ＝30°，求两种频率的光通过两棱镜后，打在光屏上的点距P'点的距离分别多大？
【解答】解：（1）分析可知两光线的入射角等于棱镜的顶角θ，若两光线能从棱镜A斜面射出，θ应小于两光线最小的临界角
根据临界角计算公式可得：sinC=1|n1|
解得：C＝45°
所以θ的取值范围为0°＜θ＜45°
（2）两束光传播的光路图如图所示：
由折射定律可知：
sin(−θ1)sinθ=n1
sin(−θ2)sinθ=n2
由几何关系可知：x1=dcsθ1sin(θ+θ1)、x2=dcsθ2sin(θ+θ2)
联立解得：x1=1+32d、x2=2+64d。
答：（1）为使两种频率的光都能从棱镜A斜面射出，则θ的取值范围为0°＜θ＜45°；
（2）若θ＝30°，两种频率的光通过两棱镜后，打在光屏上的点距P'点的距离分别1+32d、2+64d。
练出高分
一．选择题（共8小题）
1．（2023•西城区二模）如图所示，一束光沿着半圆形玻璃砖的半径射到它的平直的边上，在玻璃砖与空气的界面上发生反射和折射，入射角为θ1，折射角为θ2。下列说法正确的是（ ）
A．反射光的频率大于入射光的频率
B．折射光的波长等于入射光的波长
C．若增大入射角θ1，则折射角θ2将减小
D．若增大入射角θ1，则折射光将减弱
【解答】解：A.光发生反射和折射后频率不变，所以反射光的频率等于入射光的频率，故A错误；
B.折射光的传播速度大于入射光的传播速度，频率相同，由v＝λf可知折射光的波长大于入射光的波长，故B错误；
C.由n=sinθ2sinθ1，可知若增大入射角θ1，则折射角θ2将增大，故C错误；
D.若增大入射角θ1，反射光增强，折射光将减弱。故D正确。
故选：D。
2．（2023•浙江模拟）如图，一束红、蓝复色光沿平行底面的方向从左侧面射入底面镀银的等腰棱镜，进入棱镜的光经底面反射后到达右侧面，对于两列可能的出射光，下列说法正确的是（ ）
A．出射光仍为一束复色光，出射光方向与入射光方向平行
B．可能只有红光出射，蓝光在到达右侧面时发生了全反射
C．两列光都出射，且出射光次序为红光在上，蓝光在下
D．两列光都出射，且出射点的高度差与入射点的位置无关
【解答】解：A．如图，入射光经棱镜折射后，发生色散现象，故A错误；
B．由图知，光在入射棱镜时的折射角一定等于出射棱镜时的入射角，故不会发生全反射现象，故B错误；
C．因为蓝光的频率更大，所以蓝光偏折更大，故蓝光出射点更偏上方，故C错误；
D．根据光路图可知，出射点的高度差与入射点的位置无关，故D正确。
故选：D。
3．（2023•姜堰区模拟）如图所示是一种测量介质折射率的方法，在矩形介质的上表面，覆盖一块毛玻璃，两者之间有很薄的空气层，光照射到毛玻璃，经毛玻璃透射后可以以任意角度射到待测介质的上表面。在介质的另一个侧面外有一个目镜，目镜可以在以O为圆心的轨道上转动，移动目镜时光轴ab始终指向O点．测量过程中，从目镜的视场中出现半明半暗的视野（如图所示），此时对应的θ＝60°，目镜再逆时针往上转，视场中就是全暗的视野了。则该介质的折射率为（ ）
A．233B．72C．2D．3
【解答】解：若形成半明半暗视野，则说明此时出射光线的折射角最小。由于毛玻璃下发生漫反射，所有方向的光线都有，折射角最小的情况对应空气层上90°入射的临界情况。此时有sin90°sinr=n
sinisinθ=1n
且i+r＝90°
由此可计算出n=72
故ACD错误，B正确；
故选：B。
4．（2023•温州三模）如图所示为一斜边镀银的等腰直角棱镜的截面图，棱镜由一种负折射率的介质制成。负折射率介质仍然满足折射定律，只是入射光线和折射光线位居法线同侧。一束单色光从直角边AB以θ1角入射，经BC反射，再经AC折射出棱镜，经AC折射出的光线与法线夹角为θ2，下列说法正确的是（ ）
A．θ1一定等于θ2
B．θ2与光的颜色有关
C．θ2与棱镜的负折射率有关
D．改变θ1，有可能在AC界面发生全反射
【解答】解：A、根据题意，在负折射率材料制成的棱镜中画出光路图，如图所示：
由几何知识可知α1+i＝α2+i＝45°，故α1＝α2
根据折射定律可得：n=sinθ1sinα1=sinθ2sinα2
解得：θ1＝θ2，故A正确；
BC、θ2的大小由θ1决定，与光的颜色和棱镜的负折射率无关，故BC错误；
D、由光路的可逆性可知，改变θ1，在AC界面不会发生全反射，故D错误。
故选：A。
5．（2023•浙江模拟）如图所示，两束相同的单色光A和B从介质Ⅰ垂直射入扇形介质Ⅱ，都在点P处发生折射，折射角分别为θA和θB。A和B在扇形介质Ⅱ的入射点距O点的距离分别为3d和2d，下列选项中正确的是（ ）
A．sinθAsinθB=32
B．单色光A在介质Ⅱ中的波长比其在介质Ⅰ中的长
C．单色光B在介质Ⅱ中的频率比其在介质Ⅰ中的大
D．若将单色光A换成另一束频率更大的单色光C，则C依然能从P点射入介质Ⅰ
【解答】解：A．设单色光A在介质Ⅱ中的入射角为sinθ'A，单色光B在介质Ⅱ中的入射角为sinθ'B。根据相对折射率的概念可知：
sinθAsinθ'A=sinθBsinθ'B
设扇形介质II的半径为R，根据题目中的几何关系可得：
sinθ'A=3dR，sinθ'B=2dR
联立解得：sinθAsinθB=32，故A正确；
BC．根据光路图中入射角与折射角的大小关系，可推断出介质II为光密介质，介质I为光疏介质。因为单色光A和B为同种单色光，所以二者的频率相同，并且在不同介质中保持不变，根据题意可得：
n=λ0λ
由此可分析出在介质II中的波长比其在介质I中的短，故BC错误；
D．根据全反射角的公式sinC=1n可知，如果将单色光A换成另一束频率更大的单色光C，那么其临界角变小，C可能发生全反射不从P点射入介质I，故D错误。
故选：A。
6．（2023•黄山模拟）如图所示，一截面为边长6cm的正方形薄玻璃砖ABCD静置在水平桌面上（俯视图），一束单色光从BD边中点平行于桌面入射，入射角为53°，折射后打在A点右侧2cm处的E点，已知光在真空中传播速度为c，sin53°＝0.8，cs53°＝0.6，则（ ）
A．从E点出射光线与BD边的入射光线平行
B．此玻璃砖对该单色光的折射率为43
C．图中单色光在玻璃砖中传播速度为43c
D．最终射出玻璃砖的光线折射角为37°
【解答】解：B．根据题意，画单色光光路图如图：
根据几何关系tanθ=12BDBE=34，故θ＝37°
根据折射定律n=sin53°sinθ，解得n=43，故B正确；
C．根据传播速度与折射率关系v=cn，解得v=34c，故C错误；
A．根据几何关系有α＝53°
根据临界角与折射率的关系sinC=1n=34＜sinα=0.8
光射到E点时发生全反射，没有光线射出，故A错误；
D．光线射到AC面时，入射角为37°，根据几何关系，所以折射角为53°，故D错误。
故选：B。
7．（2023•重庆模拟）某种反光材料是半径为R、球心为O的半球形，其截面如图，A、B为半球底面直径的端点。现有一组光线从距离O点12R的C点垂直于AB射入半球，光线恰好在球面发生全反射。则此反光材料的折射率为（ ）
A．1.5B．2C．233D．3
【解答】解：设光线在球面全反射临界角为C，根据几何关系sinC=12RR=12
根据全反射临界条件有sinC=1n
故此反光材料折射率为n＝2，故B正确，ACD错误。
故选：B。
8．（2022•莱州市校级模拟）光导纤维可简化为长玻璃丝，只有几微米到一百微米，由于很细，一定程度上可以弯折。如图所示将一半径为r的圆柱形光导纤维，做成外半径为R的半圆形，一细光束由空气中从纤维的左端面圆心O1点射入，入射角α＝53°，已知光导纤维对该光的折射率为43，sin53°＝0.8，sin37°＝0.6。要使从左端面射入的光能够不损失的传送到半圆形光导纤维的另一端，外半径R需满足的条件为（ ）
A．R≥4rB．R≥16rC．R≤16rD．R≤4r
【解答】解：激光不从光导纤维束侧面射出的临界条件是入射光在外侧面发生全反射，临界光路图如图所示，
由折射定律得：
n=sinαsinβ
sinC=1n
解得：β＝37°，sinC=34，
由几何关系得
r+(R−2r)sinC=Rsin(90°+β)
解得：R＝16r，所以激光不射出时，R≥16r，故B正确，ACD错误；
故选：B。
二．多选题（共2小题）
（多选）9．（2023•红河州模拟）康宁公司1970年最先发明并制造出世界第一根可用于光通信的光导纤维，并得到广泛应用。如图为某新型光导纤维材料的一小段，材料呈圆柱状，其纵截面MNPQ为矩形，MQ为直径。与MNPQ在同一平面内的一束单色光，以入射角α＝45°从空气经圆心O射入光导纤维，刚好不从MN射出，下列选项正确的是（ ）
A．临界角为45°
B．折射率为62
C．单色光由空气进入光导纤维后波长变长
D．若保持入射角α不变，用频率更高的单色光射入光导纤维，一定不会从MN射出
【解答】解：AB．由于光刚好不从MN射出，则在MN界面的入射角等于临界角C，故如下图：
利用几何关系知MQ界面的折射角等于（90°﹣C），则有：n=1sinC，n=sinαsin(90°−C)
解得：sinC=63＞sin45°=22，则有C＞45°，即临界角大于45°，
且折射率为：n=1sinC=163=36=62，故A错误，B正确；
C．单色光由空气进入光导纤维后，根据n=cv可得v=cn，由于折射率n大于1，则传播速度减小，因为频率不变，根据λ＝fv，可知波长变短，故C错误；
D．频率越高的单色光的折射率越大，临界角越小，若保持入射角α不变，用频率更高的单色光射入光导纤维，则该单色光在MQ界面的折射角变小，根据几何关系可知，该单色光在MN界面的入射角变大，该单色光在MN界面将发生全反射，即若保持入射角α不变，用频率更高的单色光射入光导纤维，一定不会从MN射出，故D正确。
故选：BD。
（多选）10．（2023•浙江模拟）如图甲为一种检测油深度的油量计，油量计竖直固定在油桶内，当入射光竖直向下照射时，通过观察油桶上方的矩形窗口亮暗两个区域可确定油量。油量计结构可看成由多块长度不同的锯齿形的透明塑料拼叠而成，图乙是其中一块的示意图，锯齿形的底是一个等腰直角三角形，最右边的锯齿刚接触到油桶的底部，已知透明塑料的折射率小于油的折射率，则下列说法正确的是（ ）
A．透明塑料的折射率应小于2
B．塑料锯齿和油的界面处发生全反射形成暗区
C．油量增加时，亮区范围变小
D．对于透明塑料和油来说，油是光密介质
【解答】解：A．如图所示，
依题意，光在直角部分发生全反射，光在从透明塑料板射向空气，根据发生全反射的条件，则透明塑料的折射率n＞1sin45°=2
即透明塑料的折射率应大于2，故A错误；
B．光从塑料锯齿和油的界面处发生折射，光线射向油中，在矩形窗口形成暗区，故B错误；
C．油量增加时，被浸入到油中的塑料锯齿增多，则全反射光线减小，则亮区范围变小，故C正确；
D．透明塑料的折射率小于油的折射率，对于透明塑料和油来说，油是光密介质，故D正确。
故选：CD。
三．计算题（共2小题）
11．（2023•佛山二模）在饮品质检中常通过测液体折射率确定饮料含糖量。如图甲所示，一半圆柱透明薄壳空腔，截面圆心为O点，MN部分内表面涂黑，向其中注满待测液体，有一目镜可沿以O点为圆心的圆轨道PQ转动，始终对准O点进行观察。
（1）一束单色光如图乙从O点射入，请画出该入射光在待测液体中折射光线的大致光路；
（2）图甲中，若有各个方向的单色光从O点射入待测液体，当目镜沿P→Q方向转动时，先观察到目镜中全是亮光，后观察到如图所示半明半暗的情形，接着再向Q转动目镜，则观察不到亮光，请分别解释一开始能看到亮光的原因和最后看不到亮光的原因；
（3）在图甲中，观察到目镜视野中明暗各一半时，测得经目镜的视线与竖直方向的夹角为φ，求该饮料的折射率。
【解答】解：（1）正确的光路图如图甲所示，
（2）一开始能看到亮点，由于从O点入射的光线经液体折射后能够进入目镜。
最后不能看到亮点的原因，是发生了全反射现象。从目镜中应该看到由MN这段弧入射的光线，但MN弧被涂黑（或：从O点右上方入射的光线，经液体折射后被 MN所涂的黑色物质吸收，故盾不到亮光。
（3）φ对应的就是全反射的临界角，故该饮料折射率n=1sinφ。
答：（1）见解析；
（2）一开始能看到亮点，由于从O点入射的光线经液体折射后能够进入目镜。最后不能看到亮点的原因，是发生了全反射现象（详细见解析）；
（3）该饮料的折射率为1sinφ。
12．（2023•湖北二模）如图所示，半径为R的某透明介质半球，放在空气中，一平行光束垂直入射到左侧平面上，正好覆盖整个圆平面。以球心O为原点且与平面垂直向右为正方向建立x轴。距离球心O为0.6R的A点的光线从半球面上的B点射出后与x轴的交点为C，光线BC与x轴的夹角为16°。sin37°＝0.6，求：（结果可以用含有根号的式子表示）
（1）该光线对透明介质的折射率n（结果用分式表示）；
（2）半球面右侧的出射光线与x轴的交点的最小坐标值x（结果用含有根号的式子表示）。
【解答】解：（1）由几何关系有入射角θ满足sinθ＝0.6
解得θ＝37°
折射角α＝16°+37°＝53°
由折射定律有n=sin53°sin37°=43
（2）如图所示，设临界角为C，根据临界角公式
sinC=1n
出射光线与x轴交点的最近值为x=RcsC
解得x=477R
答：（1）该光线对透明介质的折射率为43；
（2）半球面右侧的出射光线与x轴的交点的最小坐标值为477R。
类别
项目
平行玻璃砖
三棱镜
圆柱体(球)
结构
玻璃砖上下表面是平行的
横截面为三角形
横截面是圆
对光线的作用
通过平行玻璃砖的光线不改变传播方向，但要发生侧移
通过三棱镜的光线经两次折射后，出射光线向棱镜底边偏折
圆界面的法线是过圆心的直线，经过两次折射后向圆心偏折
应用
测定玻璃的折射率
全反射棱镜，改变光的传播方向
改变光的传播方向
相关试卷
2024年高考物理一轮考点复习精讲精练(全国通用)第39讲 物理实验(四)(原卷版+解析)： 这是一份2024年高考物理一轮考点复习精讲精练(全国通用)第39讲 物理实验(四)(原卷版+解析)，共53页。试卷主要包含了螺旋测微器，游标卡尺，伏安法测电阻，实验器材选取等内容，欢迎下载使用。
2024年高考物理一轮考点复习精讲精练(全国通用)第38讲 物理实验(三)(原卷版+解析)： 这是一份2024年高考物理一轮考点复习精讲精练(全国通用)第38讲 物理实验(三)(原卷版+解析)，共46页。试卷主要包含了实验原理，实验器材，实验步骤，数据处理，注意事项等内容，欢迎下载使用。
2024年高考物理一轮考点复习精讲精练(全国通用)第37讲 物理实验(二)(原卷版+解析)： 这是一份2024年高考物理一轮考点复习精讲精练(全国通用)第37讲 物理实验(二)(原卷版+解析)，共44页。
