电的应用促进了人类文明的快速发展，现代家庭生活的自动化、智能化更离不开电。

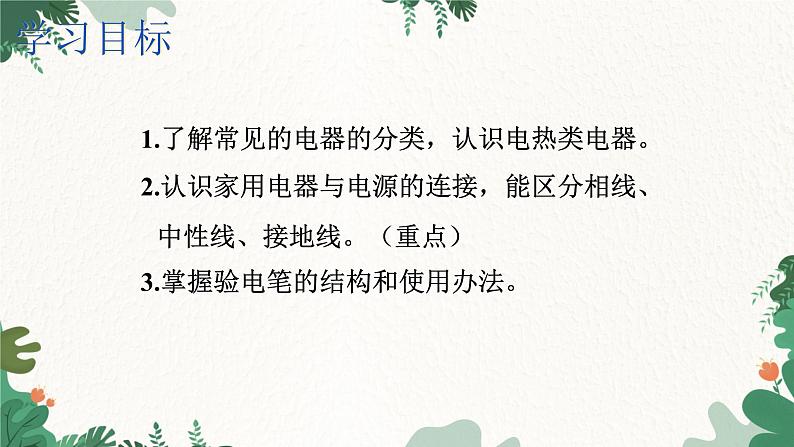

1.了解常见的电器的分类，认识电热类电器。2.认识家用电器与电源的连接，能区分相线、中性线、接地线。（重点）3.掌握验电笔的结构和使用办法。
活动：你家都有哪些家用电器

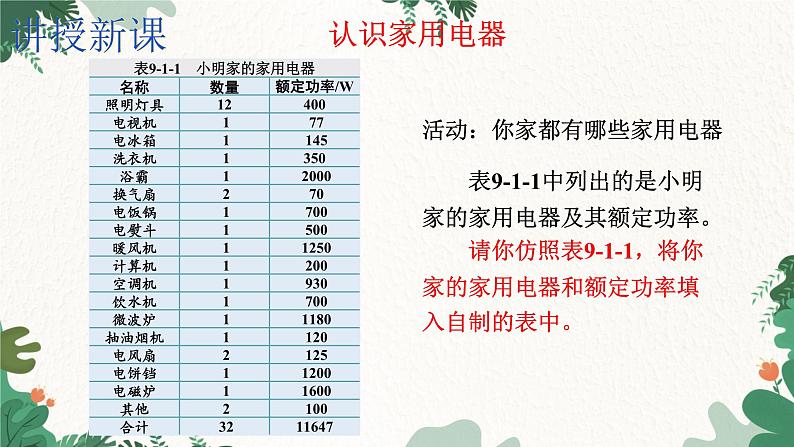

表9-1-1中列出的是小明家的家用电器及其额定功率。 请你仿照表9-1-1，将你家的家用电器和额定功率填入自制的表中。

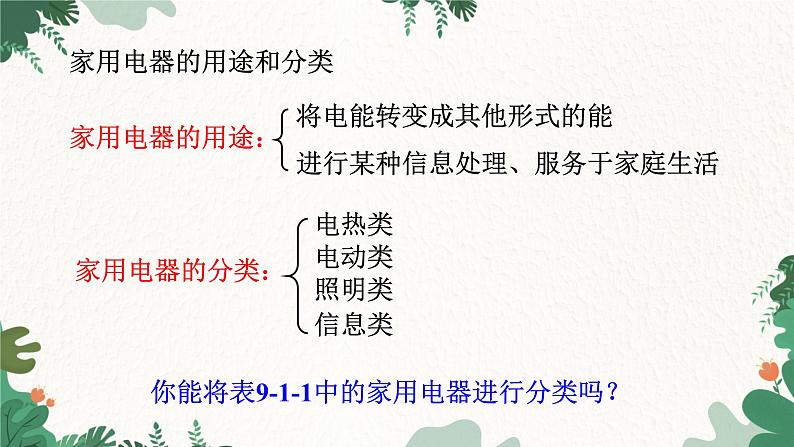

将电能转变成其他形式的能
进行某种信息处理、服务于家庭生活
你能将表9-1-1中的家用电器进行分类吗？

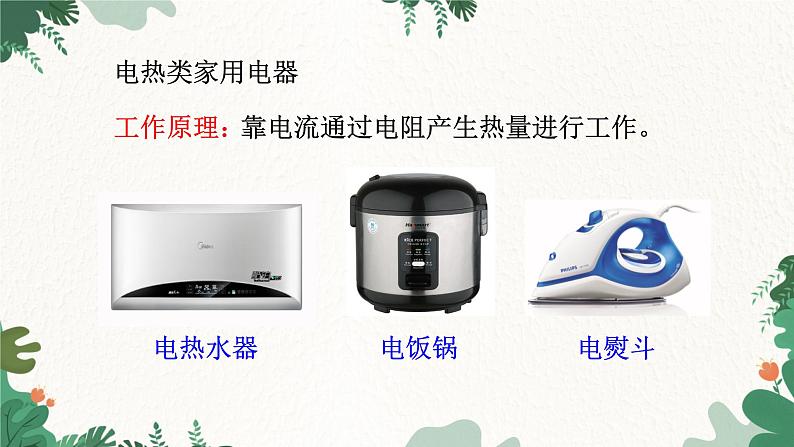

靠电流通过电阻产生热量进行工作。

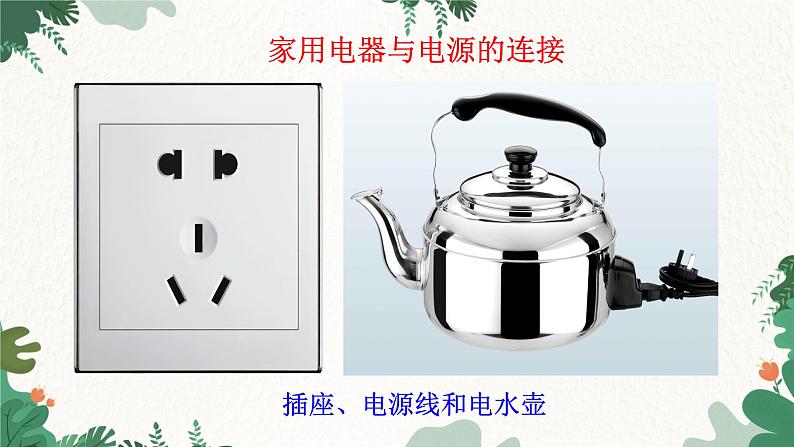

观察：插座——家庭电路预留的电源接口
没有金属外壳的用电器使用两孔插座，如台灯等。
一般有金属外壳的用电器使用三孔插座，如电水壶等。
相线、中性线、保护接地线
中性线，俗称零线，符号为N，中性线通常是不带电的。
保护接地线，俗称接地线，符号为PE，保护接地线通常是也不带电的。
相线，俗称火线，符号为L，相线是带电的。
两孔插座的接法是左边的插孔接零线，右边的插孔接火线；三孔插座的接法应该是左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。
思考：同是漏电，为何反差如此大？
当用电器漏电，其金属壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。
观察：插头——家用电器连接电源的接头
安装在家用电器电源线的一端，将其插入插座即可使家用电器与电源连通。
结合插座和相线、中性线、保护接地线的知识，分析插头的内部结构。
验电笔是这个包中必备的工具，用于检查低压导体或电气设备外壳是否带电（即是否与相线相连）。
验电笔由金属笔尾、金属笔尖、电阻和氖管等组成。
动手做：学会使用验电笔
氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发出红光。
使用方法： 1.验电笔：手指要按住金属笔尾，用笔尖接触被测的导线。 2.螺丝刀验电笔：用指尖抵住上端的金属帽。
如果验电笔的氖管发光，则被测导线是火线；如果验电笔的氖管不发光，则被测导线是零线。
注意：验电笔中的电阻的作用十分重要，因为氖管发光只需很小的电流，所以验电笔的电路中串联一个很大的电阻。
思考：为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于 220伏 /1000000欧=0.00022安=0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。
验电笔：结构和使用办法
1.以下用电器中，工作时能量转化的主要形式与其他三件不同的是（ ） A.电风扇 B.电炉 C.电熨斗 D.电水壶
2．电冰箱、洗衣机、电暖器等家用电器都用三脚插头，其目的是（ ）A.节约电能B.使家用电器获得电能C.延长家用电器使用寿命D.防止家用电器外壳带电时发生触电事故
