人教版八年级下册12.1 杠杆作业课件ppt

这是一份人教版八年级下册12.1 杠杆作业课件ppt，共14页。

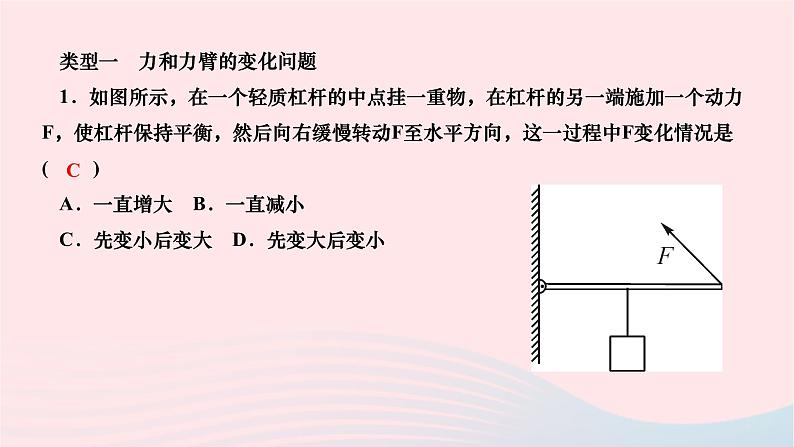

类型一　力和力臂的变化问题1．如图所示，在一个轻质杠杆的中点挂一重物，在杠杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中F变化情况是 (　 　)A．一直增大 B．一直减小C．先变小后变大 D．先变大后变小

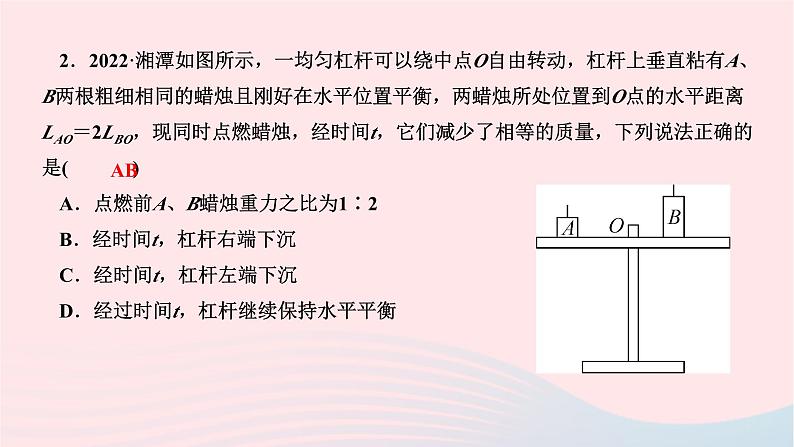

2．2022·湘潭如图所示，一均匀杠杆可以绕中点O自由转动，杠杆上垂直粘有A、B两根粗细相同的蜡烛且刚好在水平位置平衡，两蜡烛所处位置到O点的水平距离LAO＝2LBO，现同时点燃蜡烛，经时间t，它们减少了相等的质量，下列说法正确的是( )A．点燃前A、B蜡烛重力之比为1∶2B．经时间t，杠杆右端下沉C．经时间t，杠杆左端下沉D．经过时间t，杠杆继续保持水平平衡

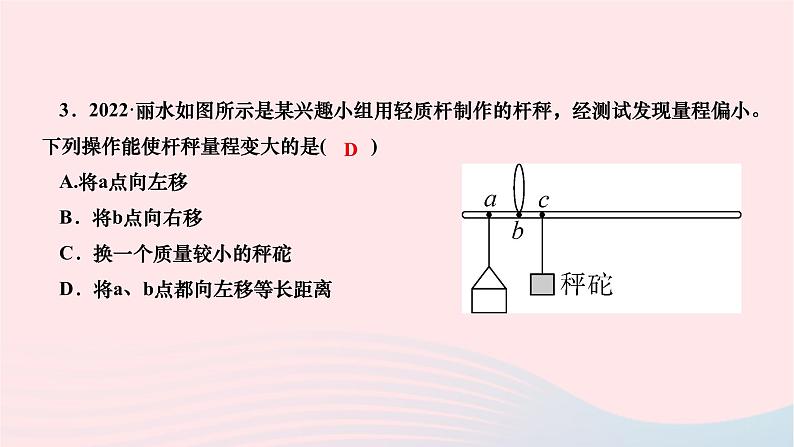

3．2022·丽水如图所示是某兴趣小组用轻质杆制作的杆秤，经测试发现量程偏小。下列操作能使杆秤量程变大的是(　 　)A.将a点向左移B．将b点向右移C．换一个质量较小的秤砣D．将a、b点都向左移等长距离

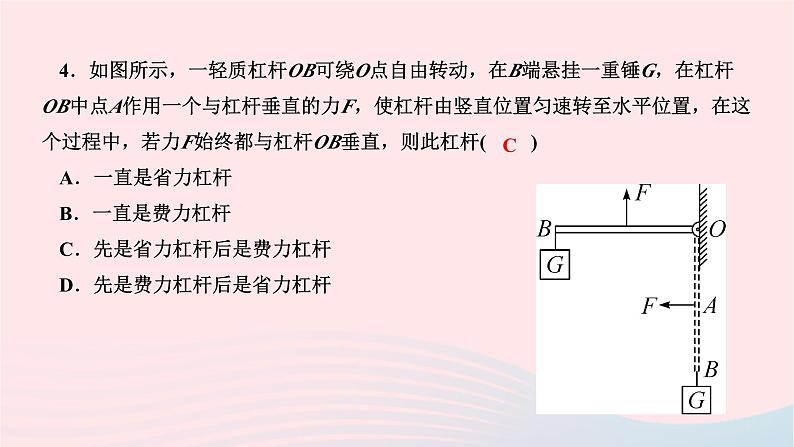

4．如图所示，一轻质杠杆OB可绕O点自由转动，在B端悬挂一重锤G，在杠杆OB中点A作用一个与杠杆垂直的力F，使杠杆由竖直位置匀速转至水平位置，在这个过程中，若力F始终都与杠杆OB垂直，则此杠杆(　 　)A．一直是省力杠杆B．一直是费力杠杆C．先是省力杠杆后是费力杠杆D．先是费力杠杆后是省力杠杆

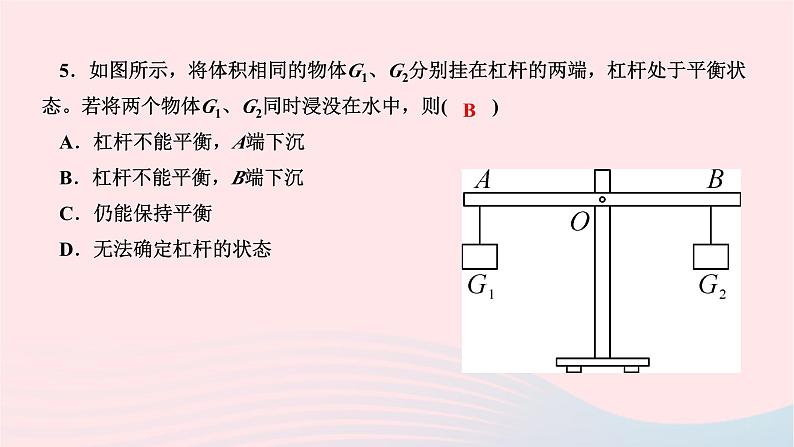

5．如图所示，将体积相同的物体G1、G2分别挂在杠杆的两端，杠杆处于平衡状态。若将两个物体G1、G2同时浸没在水中，则(　 　)A．杠杆不能平衡，A端下沉B．杠杆不能平衡，B端下沉C．仍能保持平衡D．无法确定杠杆的状态

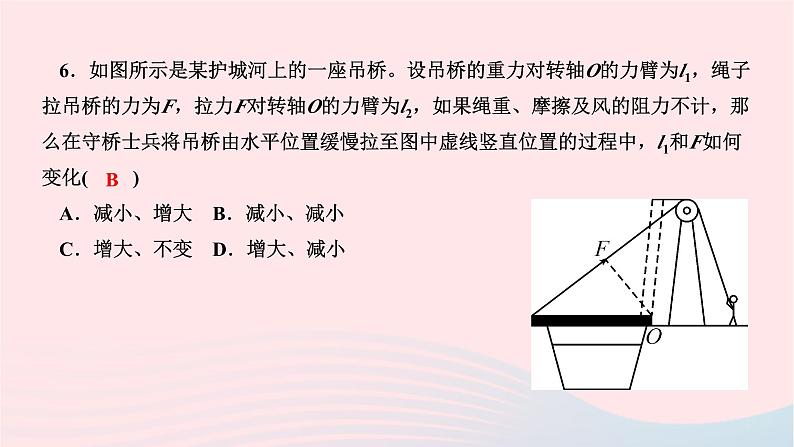

6．如图所示是某护城河上的一座吊桥。设吊桥的重力对转轴O的力臂为l1，绳子拉吊桥的力为F，拉力F对转轴O的力臂为l2，如果绳重、摩擦及风的阻力不计，那么在守桥士兵将吊桥由水平位置缓慢拉至图中虚线竖直位置的过程中，l1和F如何变化(　 　)A．减小、增大 B．减小、减小C．增大、不变 D．增大、减小
7．如图所示是农村曾用的舂米工具的结构示意图。细杆AB可绕O点转动，杆右端均匀柱形物体的长度以及O点到柱形物体中轴线的长度如图所示，杆AB的重力不计，柱形物体较重。(1)制作舂米工具时，为了使作用在A点的力F更小，在其他条件相同时，只改变支点O的位置，应将O点更靠近____端。(2)若作用在A点的动力F方向始终与杆垂直，则杆从水平位置缓慢转动30°角的过程中，动力F大小的变化是__________。
类型二　再平衡问题8．如图所示，杠杆处于平衡状态。如果杠杆两侧的钩码各减少一个，杠杆将 (　 　)A.左端下降 B．右端下降C．仍然平衡 D．无法判断
9．如图所示的轻质杠杆，AO小于BO。在A、B两端悬挂重物G1和G2后杠杆平衡，若将G1和G2同时向支点O移动相同的距离，则(　 　)A.杠杆仍保持平衡 B．杠杆的A端向下倾斜C．杠杆的B端向下倾斜 D．无法判断
10．如图所示，杠杆是平衡的，如在支点左侧的钩码下再增加一只等重的钩码，要使杠杆重新平衡，则下列操作可行的是(　 　)A．在右侧钩码下再挂1只等重的钩码B．将右侧钩码往左移一格C．将左侧钩码下再挂2只等重的钩码D．将右侧钩码往右移一格
11．用细绳系住厚度不均匀的木板的O处，木板恰好处于静止状态，且上表面保持水平。如图所示，两玩具车同时从O点附近分别向木板的两端匀速运动，要使木板在此过程始终保持平衡，必须满足的条件是(　 　)A．两车的质量相等B．两车的速度大小相等C．质量较小的车速度较大D．两车同时到达木板两端
类型三　综合计算12．如图所示，质量不计的光滑木板AB长1.2 m，可绕固定点O转动，离O点0.2 m的B端挂一重物G，木板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡的拉力是6 N。然后在O点的正上方放一质量为0.3 kg的小球，若小球以25 cm/s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零。(g取10 N/kg，绳的重力不计)
