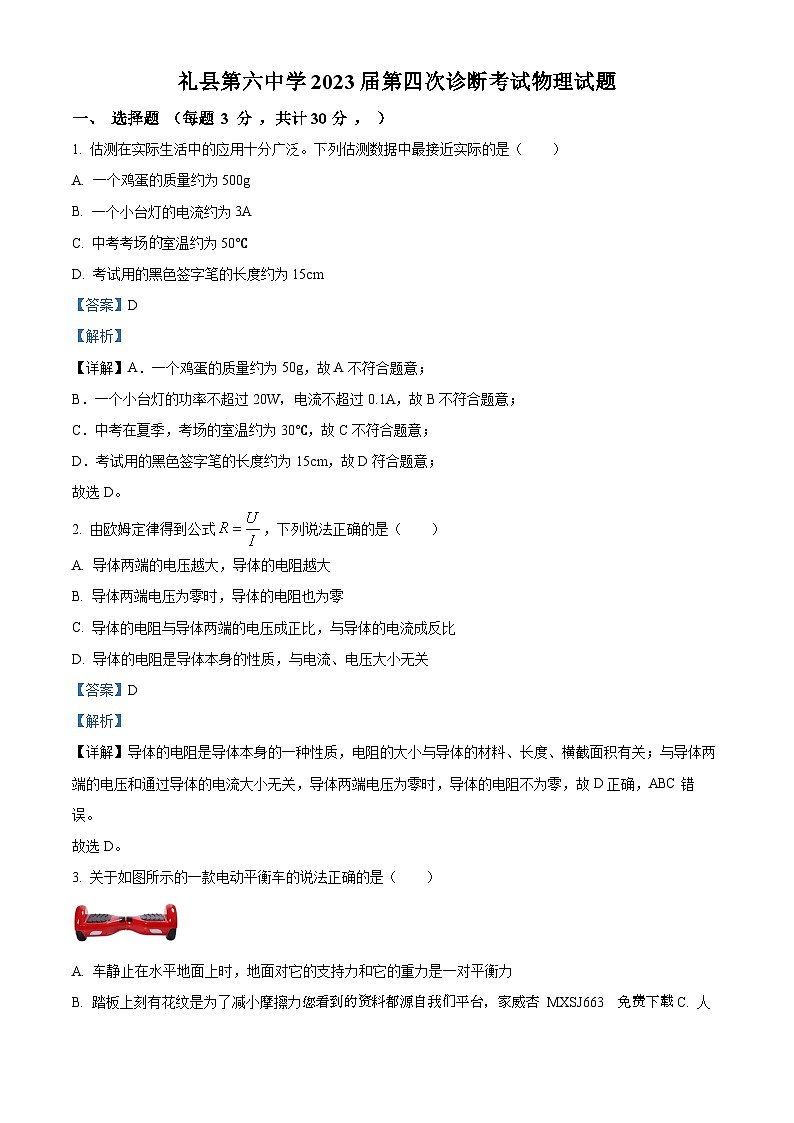

1. 估测在实际生活中的应用十分广泛。下列估测数据中最接近实际的是（ ）
A. 一个鸡蛋的质量约为500g
B. 一个小台灯的电流约为3A
C. 中考考场室温约为50℃
D. 考试用的黑色签字笔的长度约为15cm
【答案】D
【解析】
【详解】A．一个鸡蛋的质量约为50g，故A不符合题意；
B．一个小台灯的功率不超过20W，电流不超过0.1A，故B不符合题意；
C．中考在夏季，考场的室温约为30℃，故C不符合题意；
D．考试用的黑色签字笔的长度约为15cm，故D符合题意；
故选D。
2. 由欧姆定律得到公式，下列说法正确的是（ ）
A. 导体两端的电压越大，导体的电阻越大
B. 导体两端电压为零时，导体的电阻也为零
C. 导体的电阻与导体两端的电压成正比，与导体的电流成反比
D. 导体的电阻是导体本身的性质，与电流、电压大小无关
【答案】D
【解析】
【详解】导体的电阻是导体本身的一种性质，电阻的大小与导体的材料、长度、横截面积有关；与导体两端的电压和通过导体的电流大小无关，导体两端电压为零时，导体的电阻不为零，故D正确，ABC错误。
故选D。
3. 关于如图所示的一款电动平衡车的说法正确的是（ ）
A. 车静止在水平地面上时，地面对它的支持力和它的重力是一对平衡力
B. 踏板上刻有花纹是为了减小摩擦力您看到的资料都源自我们平台，家威杏 MXSJ663 免费下载C. 人站在车上水平匀速前进时，以车为参照物，人是运动的
D. 刹车后，仍要向前滑动一段距离，是因为受到惯性的作用
【答案】A
【解析】
【详解】A．平衡车.静止在地面上时，地面对它的支持力作用在平衡车上，平衡车的重力也作用在车上，二力大小相等，方向相反，在一条直线上，是一对平衡力，故A正确；
B．踏板上刻有花纹是在压力一定的情况下，通过增大接触面的粗糙程度来增大脚与踏板之间的摩擦力，故B错误；
C．人驾驶该车在水平路面匀速前进时，人和平衡车之间的位置不发生变化，所以，以车为参照物，人是静止的，故C错误；
D．刹车后，车由于惯性还要保持原来的运动状态，不能立刻停下来，所以要继续滑行，惯性只能说“具有”，不能说受到惯性的作用，故D错误。
故选A。
4. 口罩对新冠肺炎病毒能起到很好的防护作用，主要原因是口罩中的无纺布具有极好的静电吸附能力。下列材料可以检验口罩静电吸附效果的是（ ）
A. 石块B. 铝块C. 小纸屑D. 木块
【答案】C
【解析】
【分析】
【详解】因为带电体能够吸引不带电的轻小物体，所以小纸屑等轻小物体可以检验口罩的静电吸附效果，故ABD不符合题意，C符合题意。
故选C。
5. 如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是
A. 电流表和电压表都烧坏B. 先烧坏电流表，再烧坏电压表
C. 电流表烧坏，电压表正常D. 电压表烧坏，电流表正常
【答案】C
【解析】

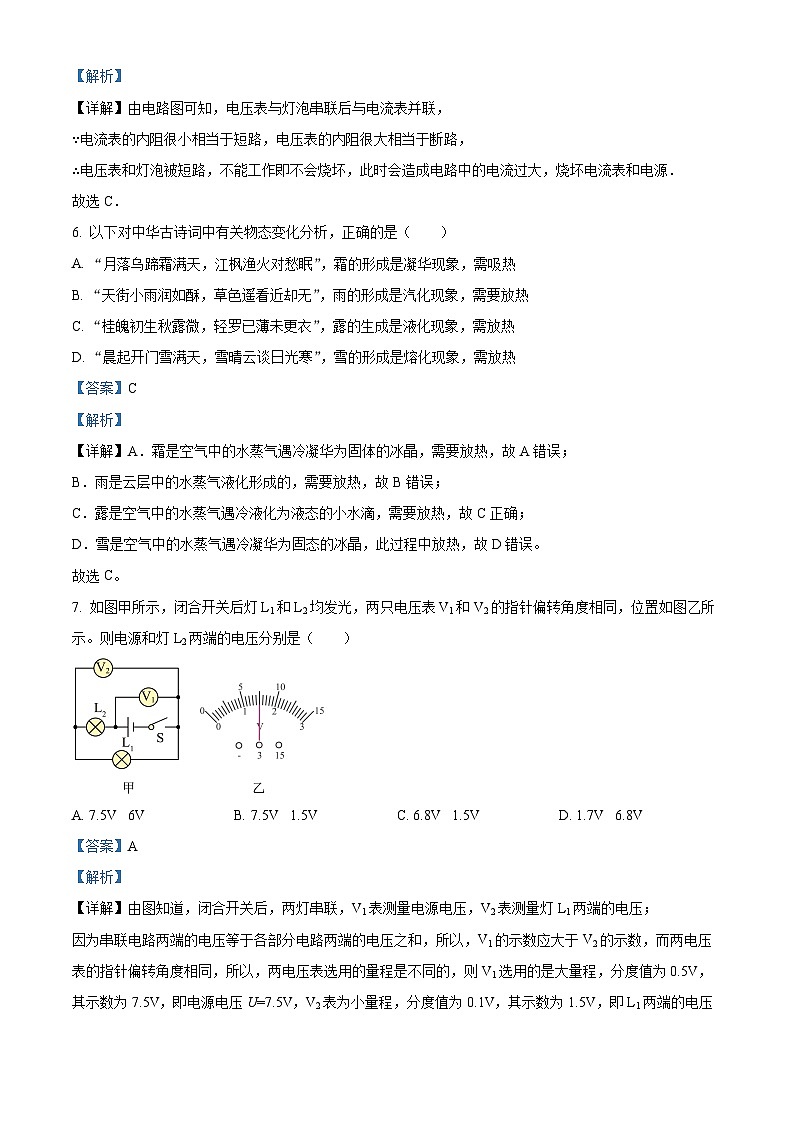

【详解】由电路图可知，电压表与灯泡串联后与电流表并联，
∵电流表的内阻很小相当于短路，电压表的内阻很大相当于断路，
∴电压表和灯泡被短路，不能工作即不会烧坏，此时会造成电路中的电流过大，烧坏电流表和电源．
故选C．
6. 以下对中华古诗词中有关物态变化分析，正确的是（ ）
A. “月落乌蹄霜满天，江枫渔火对愁眠”，霜的形成是凝华现象，需吸热
B. “天街小雨润如酥，草色遥看近却无”，雨的形成是汽化现象，需要放热
C. “桂魄初生秋露微，轻罗已薄未更衣”，露的生成是液化现象，需放热
D. “晨起开门雪满天，雪晴云谈日光寒”，雪的形成是熔化现象，需放热
【答案】C
【解析】
【详解】A．霜是空气中的水蒸气遇冷凝华为固体的冰晶，需要放热，故A错误；
B．雨是云层中的水蒸气液化形成的，需要放热，故B错误；
C．露是空气中的水蒸气遇冷液化为液态的小水滴，需要放热，故C正确；
D．雪是空气中的水蒸气遇冷凝华为固态的冰晶，此过程中放热，故D错误。
故选C。
7. 如图甲所示，闭合开关后灯L1和L2均发光，两只电压表V1和V2的指针偏转角度相同，位置如图乙所示。则电源和灯L2两端的电压分别是（ ）
A. 7.5V 6VB. 7.5V 1.5VC. 6.8V 1.5VD. 1.7V 6.8V
【答案】A
【解析】
【详解】由图知道，闭合开关后，两灯串联，V1表测量电源电压，V2表测量灯L1两端的电压；
因为串联电路两端的电压等于各部分电路两端的电压之和，所以，V1的示数应大于V2的示数，而两电压表的指针偏转角度相同，所以，两电压表选用的量程是不同的，则V1选用的是大量程，分度值为0.5V，其示数为7.5V，即电源电压U=7.5V，V2表为小量程，分度值为0.1V，其示数为1.5V，即L1两端的电压U1=1.5V，由串联电路的电压特点知道，灯L2两端的电压
U2=U﹣U1=7.5V﹣1.5V=6V
故A符合题意，BCD不符合题意。
故选A。
8. 如图所示电路中，电源电压不变，当S由闭合到断开过程中（ ）
A. 电压表、电流表示数都变小
B. 电压表示数不变，电流表示数变大
C. 电压表示数变大，电流表示数不变
D. 电压表示数变大，电流表示数变小
【答案】D
【解析】
【详解】由图知，当开关闭合时，电路是通路，R1、R2串联，此时电流表有示数，电压表测量R1两端的电压，小于电源电压；电源电压不变，S断开时，电路断路，电流表的示数为零，则可得电流表的示数变小，电压表与R2串联，此时电压表的示数等于电源电压，可得电压表的示数变大，故ABC不符合题意，D符合题意。
故选D。
9. 如图是汽车油量表（电流表）原理示意图， 是定值电阻，是滑动变阻器，当油量减少时（ ）
A. 电路上电阻增大，电流减小B. 电路上电阻增大，电流增大
C. 电路上电阻减小，电流减小D. 电路上电阻减小，电流增大
【答案】A
【解析】
【详解】定值电阻和滑动变阻器串联，电流表测电路的电流，当油量减少时，杠杆逆时针转动，变阻器连入电路的电阻变大，根据串联电阻的规律，电路的总电阻增大，由欧姆定律，电路的电流减小，故A符合题意，BCD不符合题意。
故选A。
10. 关于内能、温度和热量，下列说法中正确的是（ ）
A. 两物体温度相同，内能一定相同
B. 质量相等的不同燃料燃烧时放出的热量越多，其热值越大
C. 物体吸收热量，温度不一定升高
D. 热传递过程中，内能总是从内能多的物体向内能少的物体转移
【答案】C
【解析】
【分析】
【详解】A．内能与物体的温度、质量有关，温度相同的物体内能不一定相等，故A错误；
B．热值是燃料完全燃烧放出的热量与其质量之比，质量相等的不同燃料，完全燃烧时放出的热量越多，其热值越大。故B错误；
C．物体吸受热量，温度不一定升高，例如：晶体在熔化过程中虽然继续吸热，但温度是不变的；故C正确；
D．热传递的条件是存在温度差，所以内能总是从温度高的物体向温度低的物体转移，故D错误。
故选C。
二、 填空题 （本题共计 11 小题 ，共31分 ， ）
11. 一节新干电池的电压为________V，对人体安全的电压是________V。用电器工作时将________能转化为其他形式的能。
【答案】 ①. 1.5 ②. 不高于3.6 ③. 电
【解析】
【详解】[1]一节新干电池的电压一般为1.5V。
[2]测量发现，对人体安全的电压不高于3.6V。
[3]用电器工作时，消耗电能，将电能转化为其他形式的能。
12. 汽油机在压缩冲程中，是通过_________ 方式增加燃气的内能。某汽油机的转速为3000r/min，则1s内汽油机对外做功________ 次。
【答案】 ①. 做功 ②. 25
【解析】
【详解】[1]汽油机在压缩冲程中，是通过做功 方式增加燃气的内能；
[2]汽油机完成一次循环曲轴转两周，对外做功一次，所以1s内汽油机对外做功的次数为
13. 北方冬天的暖气用水作为加热介质是因为水的______大，当水吸收发动机缸体热量后，水的内能增加，这是通过______方式改变了内能。
【答案】 ①. 比热容 ②. 热传递
【解析】
【详解】[1][2]水的比热容大，相同质量的水和其它物质相比，降低相同的温度能放出更多的热量，所以北方冬天的暖气用水作为加热介质是因为水的比热容大；当水吸收发动机缸体热量后，水的内能增加，这是因为有温度差，通过热传递方式改变了内能。
14. 电阻R1=5Ω，R2=20Ω，并联起来接到某一电源上，它们两端电压之比为________；通过它们的电流之比为________．
【答案】 ①. 1∶1 ②. 4∶1
【解析】
【详解】[1]两个电阻并联起来接到某一电源上，由于并联电路各支路两端的电压相同，所以它们两端电压之比为1:1。
[2]通过它们电流之比为
15. 某电阻两端的电压为3V时，通过它的电流0.15A，则该导体的电阻的阻值为_____Ω；当电阻两端不加电压时，通过电阻的电流为_____A，此时导体的电阻为_____Ω．
【答案】 ①. 20 ②. 0 ③. 20
【解析】
【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；根据电流产生的原因分析解答；电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压无关．
【详解】根据 可得导体电阻： ，因为电压是产生电流的原因，所以当导体两端不加电压，则通过的电流为0A；电阻是导体本身的一种性质，与两端的电压和通过的电流无关，因此此时导体的电阻仍为20Ω不变．
16. 跟毛皮摩擦过的橡胶棒带___________电，毛皮带___________电（两空选填“正”或“负”），这是因为在摩擦过程中毛皮___________电子（选填“得到”或“失去”）。
【答案】 ①. 负 ②. 正 ③. 失去
【解析】
【详解】[1][2][3] 物理学中规定，用毛皮摩擦过的橡胶棒带负电，由于摩擦起电的实质是电荷的转移，橡胶棒得到电子带负电，则毛皮失去电子带正电。
17. 我国的“奋斗者”号创造了10909米的中国载人深潜新纪录。在马里亚纳海沟探测时，载人潜水器逐渐下潜，所受的压强________，所受浮力__________。（均选填“增大”、“不变”或“减小”）
【答案】 ①. 增大 ②. 不变
【解析】
【详解】[1]载人潜水器进入海里并逐渐下潜，它所处的深度不断增大，根据可知，潜水器所受的压强增大。
[2]此过程中，潜水器排开海水的体积不变，等于其自身体积，液体的密度不变，根据可知，潜水器所受浮力不变。
18. 如图是小灯泡L和电阻R中电流随电压变化的图像．由图像可知，电阻R的阻值为____Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为_____A．
【答案】 ①. 20 ②. 0.35
【解析】
【详解】由图可知当定值电阻两端的电压为3V时，通过定值电阻的电流为0.15A，所以根据欧姆定律可得．若灯泡与电阻并联，则UL=UR=U=2V，I总=IL+IR，有图像可知当定值电阻两端的电压为2V时，通过定值电阻的电流为0.1A，当灯泡两端的电压为2V时，通过灯泡的电流为0.25A，所以电路的总电流为0.1A+0.25A=0.35A．
19. 如图甲所示的电路，闭合开关后，两电流表示数如图乙表盘所示，则通过灯L2的电流是________A；L1和L2两端的电压之比为________，若灯L2断路，则A1的示数为________A；A2的示数为________A。
【答案】 ①. 1 ②. 1∶1 ③. 0.5 ④. 0.5
【解析】
【详解】[1][2][3][4]由图甲可知，两灯泡并联，电流表A1测灯泡L1的电流，电流表A2测干路电流，根据并联电路干路电流等于各支路电流之和可知，电流表A2的示数比A1大；由图乙可知，A1的示数为0.5A或2.5A，电流表A2的示数为0.3A或1.5A，再结合图甲得出的结论可知，电流表A1的示数为0.5A，电流表A2的示数为1.5A，所以通过L2的电流为
L1的电阻为
若L2断路，则电路是只有L1的简单电路，根据串联电路中电流处处相等可知A1和A2的示数相等，具体为
因两灯泡并联，根据并联电路各支路电压相等，可得两灯泡两端的电压是相等的，即比值为1∶1。
20. 如图所示电阻箱电阻为________Ω。电能表的读数：________。
．
【答案】 ①. 7408 ②. 258.6
【解析】
【详解】[1]如图所示，电阻箱电阻为
[2]电能表读数时，前面为整数，最后一位为小数，单位为，电能表的读数。
21. 一小灯泡的灯丝电阻为20Ω，正常工作时的电压为8V。现将其接在12V的电源上能正常发光，则应________联一个阻值为________Ω的电阻。
【答案】 ①. 串 ②. 10
【解析】
【详解】[1][2]并联电路各支路两端电压相等，串联各用电器电压之和等于电源电压，依题意得，电源电压大于灯泡的额定电压，则要使灯泡正常发光，则应串联一个电阻，灯泡正常发光时，电路电流为
电压为
由欧姆定律得，串联的电阻阻值为
22. 如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象信息可知：______ （选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为______ V，电阻R1= ______ Ω，R2的最大阻值为______ Ω。

【答案】 ①. 甲 ②. 6 ③. 20 ④. 40
【解析】
【详解】[1]由图可知，、串联，电流表测电路中的电流，电压表测两端的电压，电压表测两端的电压；是定值电阻，由欧姆定律可知，当电阻一定时，通过导体的电流与导体两端的电压成正比，因此图中的甲代表示数变化的图象。
[2]当接入电路的阻值为时，其两端的电压为，即示数为，此时电路中只有，则的示数就是电源电压，由图乙可知，电源电压为
[3]由欧姆定律可知，的阻值为
[4]根据串联分压的特点可知，当滑动变阻器接入电路中的阻值最大时，两端的电压最大，由图可知，两端的最大电压，此时通过电路中的电流，由欧姆定律可知，的最大阻值
三、 作图题 （ 共计2分 ）
23. 如图所示，光线A经过焦点F射入凸透镜，光线B经过光心O射入凸透镜，请分别画出它们经凸透镜折射后折射光线。
【答案】
【解析】
【详解】通过焦点的光线经凸透镜折射后将平行于主光轴；过凸透镜光心的光线传播方向不改变。据此画出两条入射光线对应的折射光线，如图所示：
四、 实验探究题 （ ，共计15分 ， ）
24. 在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压3V保持不变。
（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向B端滑动时，电流表示数变小；______
（2）连接电路时，开关应该______。闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端；
（3）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是______；
（4）排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过定值电阻R的电流为______A；
（5）实验中测得五组数据，并绘制出定值电阻R的I﹣U图像如图丙所示。由图像可得：
①实验中所用定值电阻R的阻值为______Ω；
②实验结论：______；
（6）结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于______Ω。
【答案】 ①. ②. 断开 ③. B ④. 定值电阻R开路 ⑤. 0.30 ⑥. 5 ⑦. 保持电阻不变，导体中的电流与导体两端电压成正比 ⑧. 25
【解析】
【详解】（1）[1]滑片P向B端滑动时，电流表的示数变小，滑动变阻器接入电路电阻变大，下端接线柱应接C点，如下图所示：
（2）[2][3]连接电路时，开关应该处于断开状态，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即B端。
（3）[4]闭合开关发现电流表几乎无示数，说明电路是开路；电压表示数接近3V，测电源电压，移动滑片P，两电表示数均无变化，则电路故障可能是定值电阻R开路。
（4）[5]图乙中，电流表量程为0~0.6A，分度值为0.02A，示数为0.30A。
（5）[6]定值电阻R的阻值为
[7]由图丙图像可得出：保持电阻不变，导体中的电流与导体两端电压成正比。
（6）[8]当电路中电流最小时总电阻最大，为
此时滑动变阻器接入电路中的电阻为
故本实验所用滑动变阻器的最大阻值应不小于25Ω。
25. 图1是“比较不同物质吸热情况”的实验装置，两个相同的烧杯中分别装有质量相等的水和食用油。
（1）在两个相同的烧杯里加入________相同、________相同的水和食用油 (ρ水>ρ食用油)；
（2）选用两个相同规格的电加热器加热，目的是使水和食用油在相同时间内________；
（3）实验过程中温度计的玻璃泡不要碰到烧杯和________；
（4）图2中能合理反映实验结果的图像是________（选填“甲”，“乙”或“丙”）；
（5）给他们加热1min后停止加热，两种液体都未沸腾，最终食用油的温度高一些，结果表明：________的吸热能力更强。若两种液体升高相同的温度，________加热时间短。
【答案】 ①. 初温 ②. 质量 ③. 吸收热量相同 ④. 烧杯杯壁 ⑤. 乙 ⑥. 水 ⑦. 食用油
【解析】
【详解】（1）[1] “比较不同物质吸热情况”，为了便于对比，应在两个相同的烧杯里加入初温相同的水与食用油。
[2]根据控制变量法得，加入的水与食用油的质量要相同，再通过水与食用油吸收想通过的热量，比较两者升高的温度，得到吸热能力大小。
（2）[3]选用两个相同规格的电加热器加热，加热器相同时间内放出热量相同，目的是使水和食用油在相同时间内吸收热量相同。
（3）[4]实验过程中温度计的玻璃泡不要碰到烧杯和烧杯杯壁，否则测得的温度会出现偏差。
（4）[5]加热相同时间，水与食用油吸收热量相同，水与食用油质量相同，水的比热容较大，由得，水升高温度小于食用油升高的温度，则图2中能合理反映实验结果的图像是乙。
（5）[6]给他们加热1min后停止加热，两种液体都未沸腾，最终食用油的温度高一些，说明水与食用油吸收热量相同，质量相同的食用油升高温度较大，说明水的吸热能力更强。
[7]食用油吸热能力较弱，两种液体质量相同，若两种液体升高相同的温度，由得，食用油吸收热量较少，则食用油加热时间短。
五、 解答题 （本题共计 2 小题 ，共计112分 ， ）
26. 如图小灯泡L1､L2串联后接在电压为9V电源中，闭合开关S，灯泡L1两端电压5V，灯泡L2电阻R2=10Ω。求：
（1）灯泡L2两端电压；
（2）电路中的电流；
（3）灯泡L1电阻R1的阻值。
【答案】（1）4V；（2）0.4A；（3）12.5Ω
【解析】
【详解】解：（1）由于串联电路中总电压等于各分电压之和，则L2两端的电压
U2=U-U1=9V-5V=4V
（2）由于串联电路中各处的电流相等，所以电路中的电流
（3）由欧姆定律知道，灯泡L1的电阻R1的阻值
答：（1）灯泡L2两端电压是4V；
（2）电路中的电流0.4A；
（3）灯泡L1电阻R1的阻值12.5Ω。
27. 如图所示的电路，电源电压保持不变，小灯泡的额定电压为6V，当开关S1闭合，S2断开时，小灯泡恰好正常发光，电流表读数为0.5A，电压表读数为4V。求：
（1）电阻R0的阻值；
（2）小灯泡的额定功率；
（3）当开关S1、S2都闭合时，通电1min 电路消耗的电能。
【答案】（1）8Ω；（2）2W；（3）270J
【解析】
【详解】解：（1）当开关S1闭合，S2断开时，小灯泡与电阻R0串联，小灯泡恰好正常发光，电流表测量电路电流，电压表测量电阻R0电压，电流表读数为0.5A，电压表读数为4V，由欧姆定律得，电阻R0的阻值为
（2）由串联电路特点得，小灯泡的额定电流
小灯泡的额定功率
（3）由当开关S1、S2都闭合时，电路化为电阻R0的简单电路，通电1min 电路消耗的电能
答：（1）电阻R0的阻值8Ω；
（2）小灯泡的额定功率2W；
（3）当开关S1、S2都闭合时，通电1min 电路消耗的电能270J。
