电流通过导体时能使导体的温度升高，电能转化为内能，这就是电流的热效应。

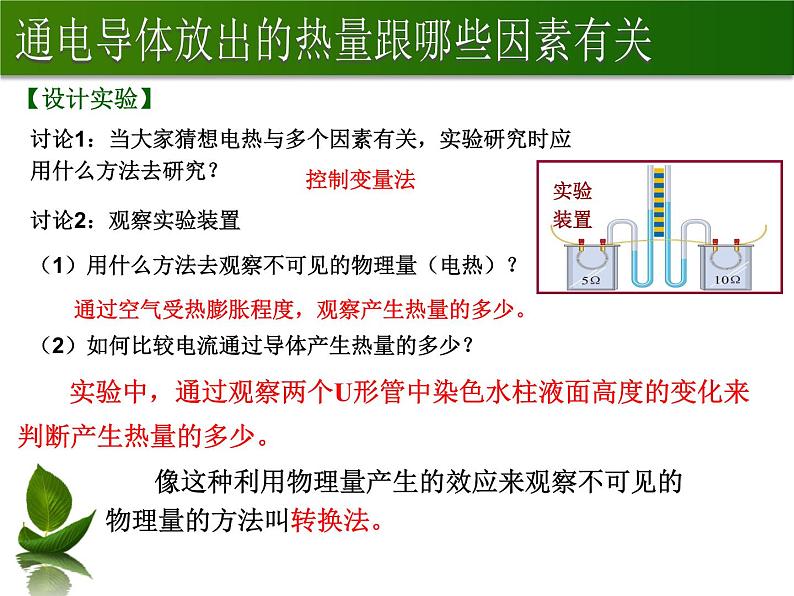

通电导体放出的热量跟哪些因素有关
讨论1：当大家猜想电热与多个因素有关，实验研究时应用什么方法去研究？
讨论2：观察实验装置（1）用什么方法去观察不可见的物理量（电热）？
通过空气受热膨胀程度，观察产生热量的多少。
像这种利用物理量产生的效应来观察不可见的物理量的方法叫转换法。
实验中，通过观察两个U形管中染色水柱液面高度的变化来判断产生热量的多少。
（2）如何比较电流通过导体产生热量的多少？

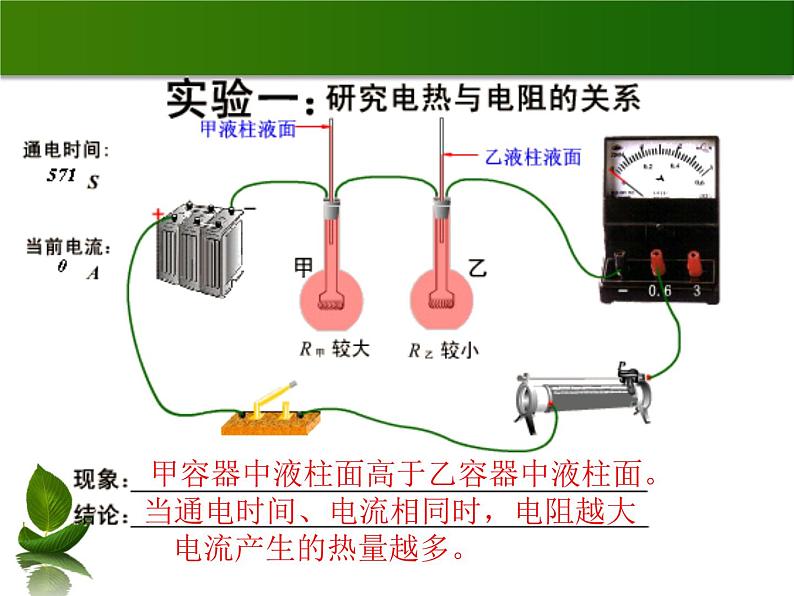

甲容器中液柱面高于乙容器中液柱面。
当通电时间、电流相同时，电阻越大电流产生的热量越多。

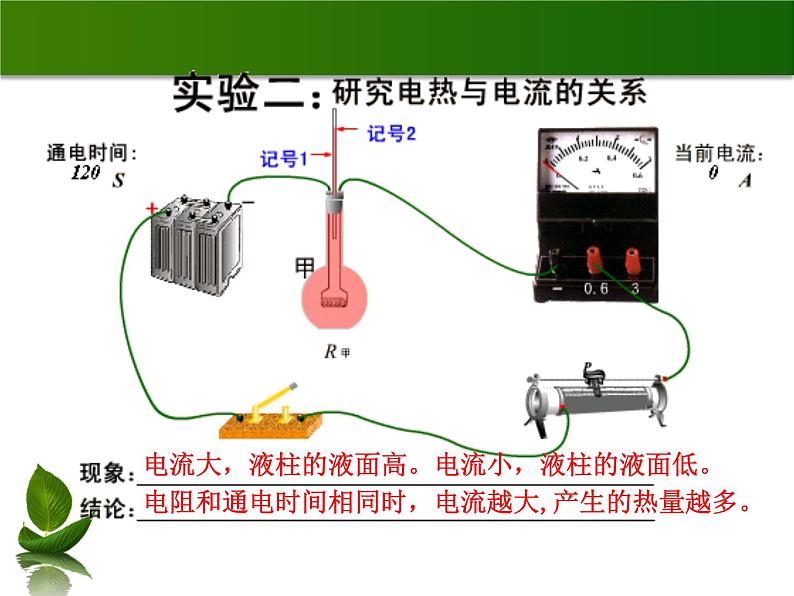

电流大，液柱的液面高。电流小，液柱的液面低。
电阻和通电时间相同时，电流越大,产生的热量越多。

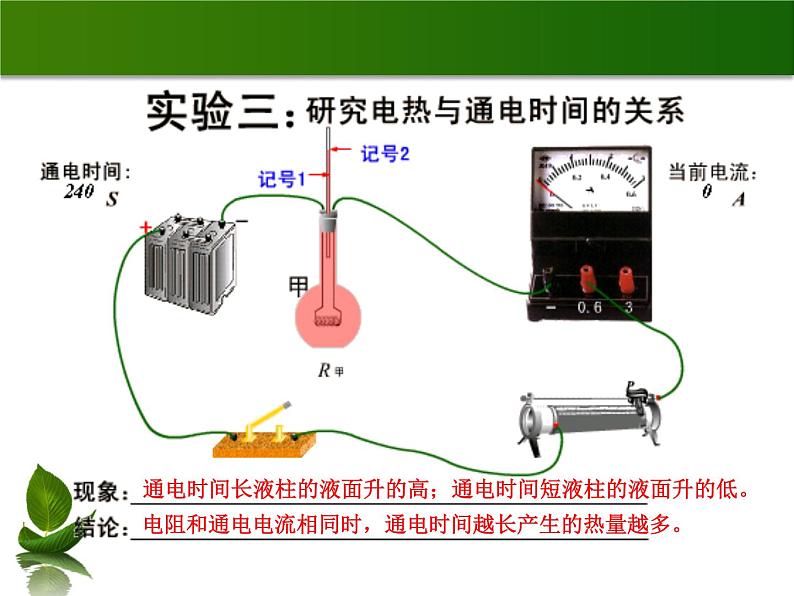

通电时间长液柱的液面升的高；通电时间短液柱的液面升的低。
电阻和通电电流相同时，通电时间越长产生的热量越多。

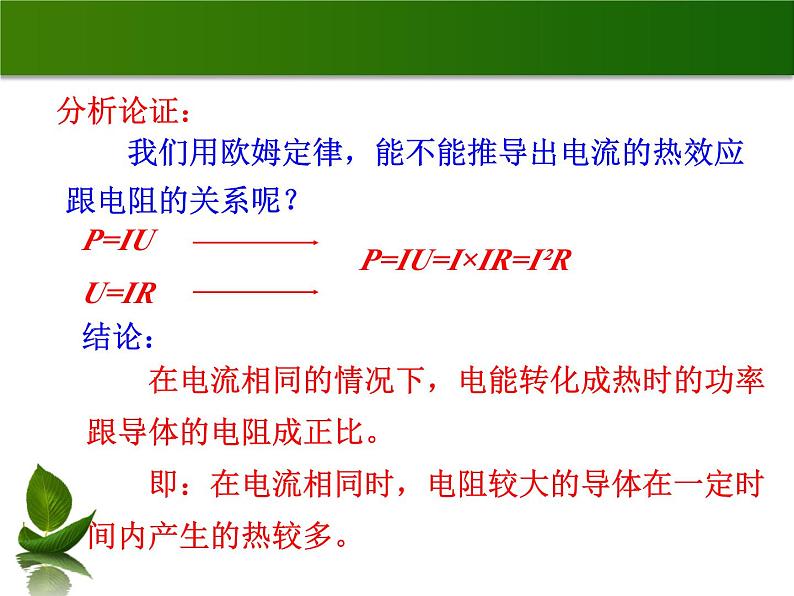

我们用欧姆定律，能不能推导出电流的热效应跟电阻的关系呢？
P=IU=I×IR=I²R
在电流相同的情况下，电能转化成热时的功率跟导体的电阻成正比。 即：在电流相同时，电阻较大的导体在一定时间内产生的热较多。
1.内容：电流流过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比。
2.公式：Q= I2Rt
3.单位：I-安，R-欧，t-秒，Q-焦。
英国物理学家焦耳做了大量的实验,于1840年最先精确地确定电流产生的热量跟电流、电阻和通电时间的关系，即焦耳定律。
非纯电阻电路：W总＞Q (W总＝UIt =W外＋Q)
Q = W = UIt = I2Rt
根据欧姆定律U = IR
若电流做的功全部用来产生热量即Q=W
焦耳定律适用于任何用电器的热量计算，对只存在电流热效应的电路也可用以下公式来计算热量。
【例1】用电炉烧水时，电炉丝热得发红，而跟电炉丝连接着铜导线却不怎 么热，这是为什么?
电炉的电阻丝和铜导线是串联在同一电路中的，所以通过的电流是相同的，时间也是相同的，根据焦耳定律Q=I2Rt可知，当两导体中电流和通电时 间均相同时，电流产生的热量与导体的电阻成正比.由于电炉的电阻丝的电阻比铜导线的电 阻大得多，所以电炉丝产生的热量比铜导线要大得多。
【例2】一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω ，通过线圈的电流为10A.这台电动机正常工作时，一秒钟消耗的电能为 J，产生的热量为 J。
【例3】一根60Ω的电阻丝接在36V的电源上，在5min内共产生多少热量？
已知：R=60Ω U=36V t=5min
解：通过电阻丝的电流为：
Q=I2Rt =(0.6A)2×60Ω×5×60s =6480J
答： 在5min内共产生的热量是6480J。
电流热效应的应用与控制
　　电热器的优点: 清洁卫生，没有环境污染，热效率高，还可以方便地控制和调节温度。
　　很多情况下我们并不希望用电器的温度过高。如：电视机的后盖有很多孔，为了通风散热；电脑运行时要用微型风扇及时散热等等。
