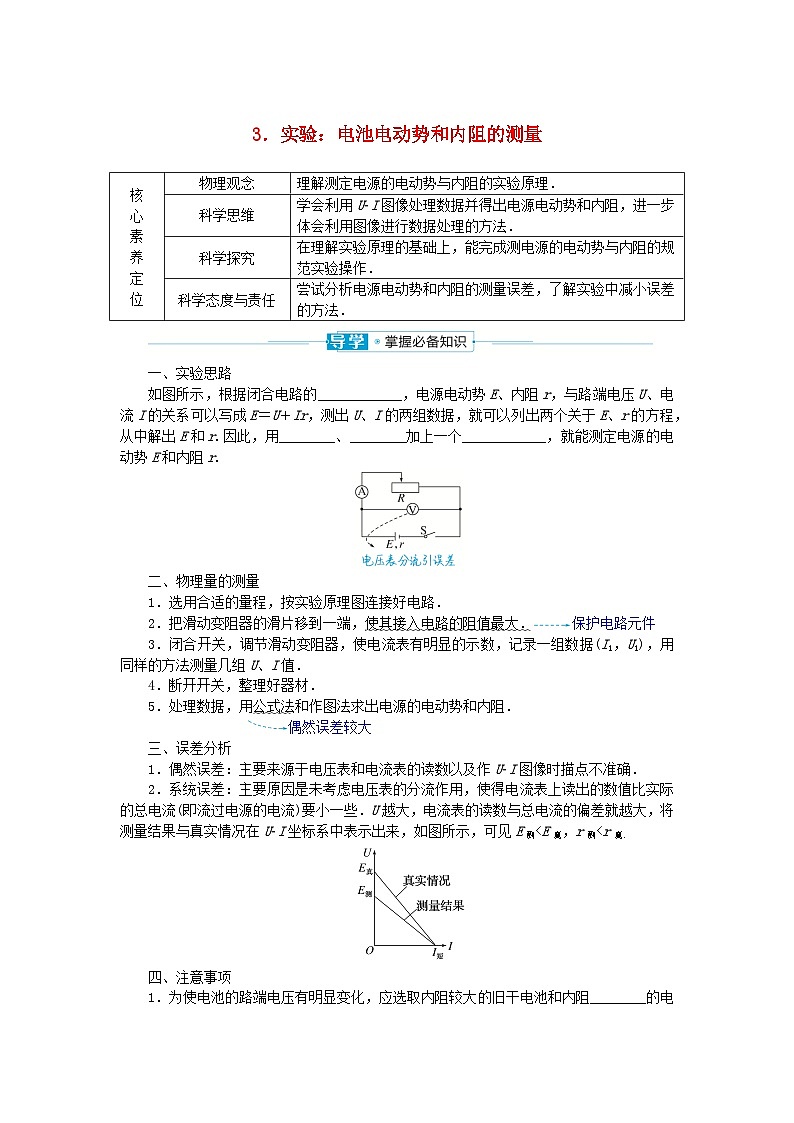

一、实验思路
如图所示，根据闭合电路的____________，电源电动势E、内阻r，与路端电压U、电流I的关系可以写成E＝U＋Ir，测出U、I的两组数据，就可以列出两个关于E、r的方程，从中解出E和r.因此，用________、________加上一个____________，就能测定电源的电动势E和内阻r.
二、物理量的测量
1．选用合适的量程，按实验原理图连接好电路．
2．把滑动变阻器的滑片移到一端，使其接入电路的阻值最大．保护电路元件
3．闭合开关，调节滑动变阻器，使电流表有明显的示数，记录一组数据(I1，U1)，用同样的方法测量几组U、I值．
4．断开开关，整理好器材．
5．处理数据，用公式法和作图法求出电源的电动势和内阻．
偶然误差较大
三、误差分析
1．偶然误差：主要来源于电压表和电流表的读数以及作U­I图像时描点不准确．
2．系统误差：主要原因是未考虑电压表的分流作用，使得电流表上读出的数值比实际的总电流(即流过电源的电流)要小一些．U越大，电流表的读数与总电流的偏差就越大，将测量结果与真实情况在U­I坐标系中表示出来，如图所示，可见E测
