2024届高考物理二轮专题： 电路及其应用答案解析

这是一份2024届高考物理二轮专题： 电路及其应用答案解析，共28页。试卷主要包含了选择题，多项选择题，非选择题等内容，欢迎下载使用。
一、选择题

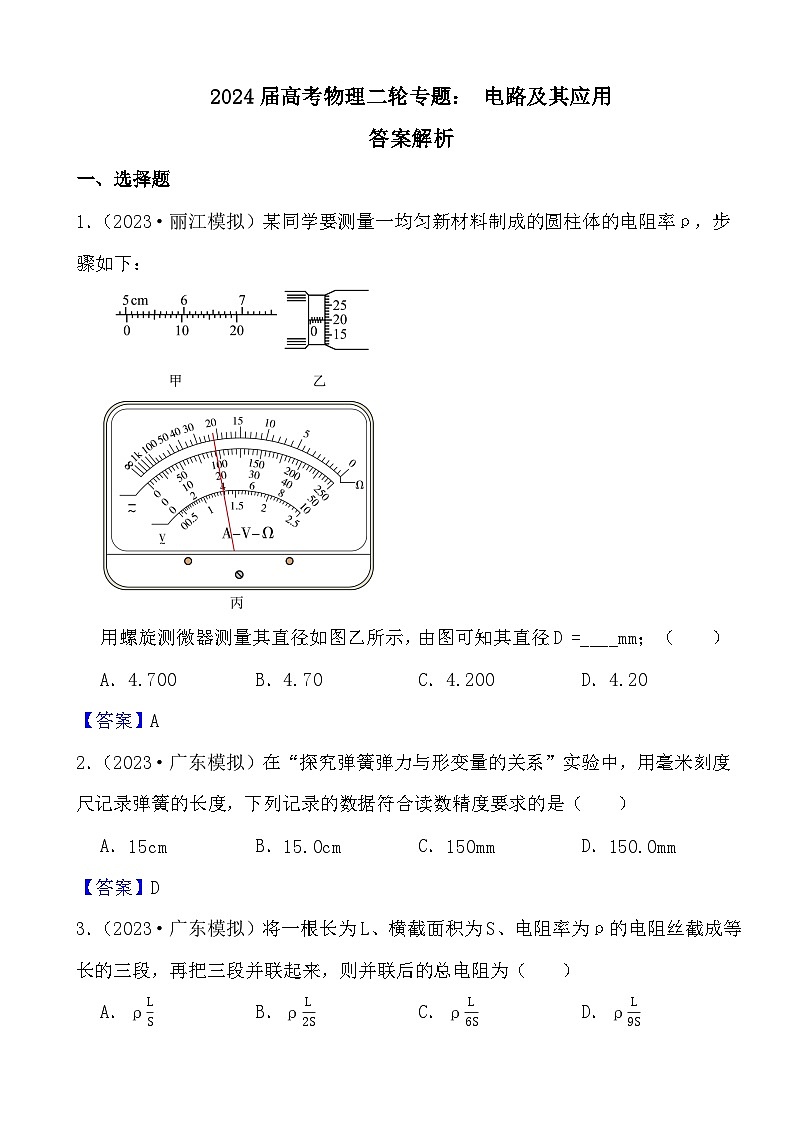

1．（2023·丽江模拟）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
用螺旋测微器测量其直径如图乙所示，由图可知其直径D =____mm；（ ）
A．4.700B．4.70C．4.200D．4.20
【答案】A
2．（2023·广东模拟）在“探究弹簧弹力与形变量的关系”实验中，用毫米刻度尺记录弹簧的长度，下列记录的数据符合读数精度要求的是（ ）
A．15cmB．15.0cmC．150mmD．150.0mm
【答案】D
3．（2023·广东模拟）将一根长为L、横截面积为S、电阻率为ρ的电阻丝截成等长的三段，再把三段并联起来，则并联后的总电阻为（ ）
A．ρLSB．ρL2SC．ρL6SD．ρL9S
【答案】D

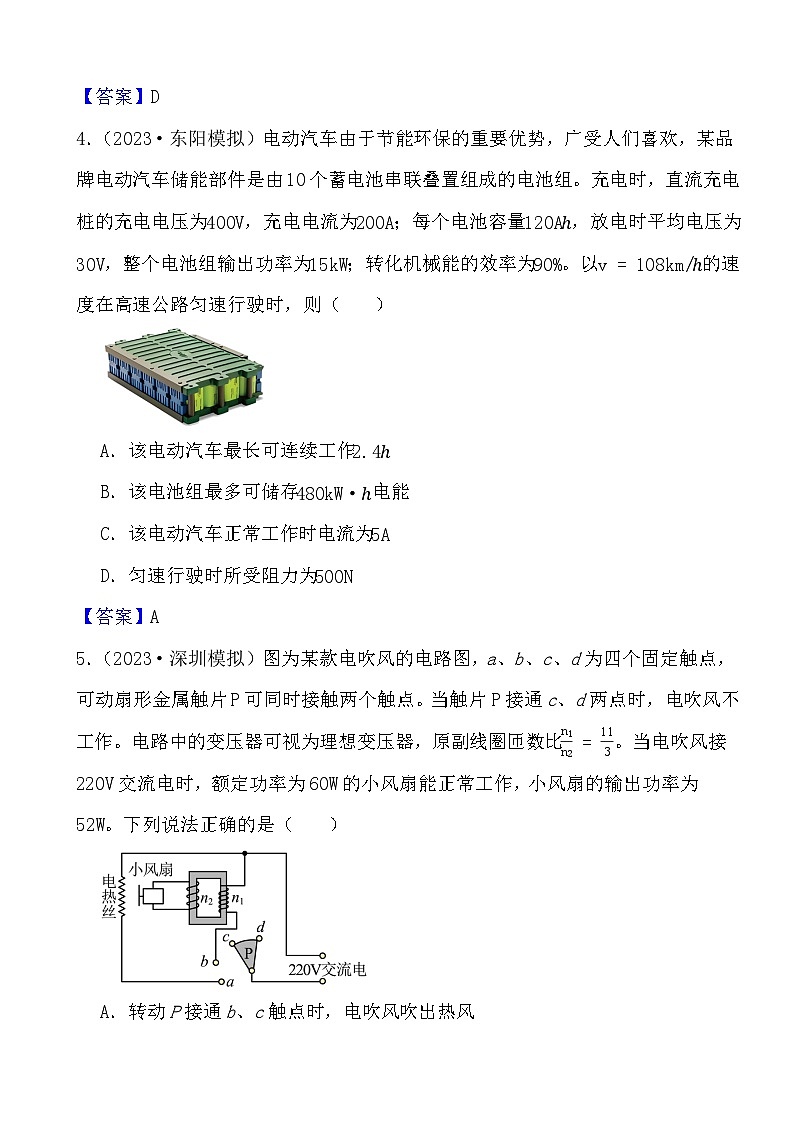

4．（2023·东阳模拟）电动汽车由于节能环保的重要优势，广受人们喜欢，某品牌电动汽车储能部件是由10个蓄电池串联叠置组成的电池组。充电时，直流充电桩的充电电压为400V，充电电流为200A；每个电池容量120Aℎ，放电时平均电压为30V，整个电池组输出功率为15kW；转化机械能的效率为90%。以v=108km/ℎ的速度在高速公路匀速行驶时，则（ ）
A．该电动汽车最长可连续工作2.4ℎ
B．该电池组最多可储存480kW·ℎ电能
C．该电动汽车正常工作时电流为5A
D．匀速行驶时所受阻力为500N
【答案】A
5．（2023·深圳模拟）图为某款电吹风的电路图，a、b、c、d为四个固定触点，可动扇形金属触片P可同时接触两个触点。当触片P接通c、d两点时，电吹风不工作。电路中的变压器可视为理想变压器，原副线圈匝数比n1n2=113。当电吹风接220V交流电时，额定功率为60W的小风扇能正常工作，小风扇的输出功率为52W。下列说法正确的是（ ）
A．转动P接通b、c触点时，电吹风吹出热风
B．正常工作时通过小风扇的电流为1A
C．风扇电动机的线圈内阻为60Ω
D．转动P接通a、b触点时，因电热丝的电阻变大，会导致小风扇的电流变小
【答案】B

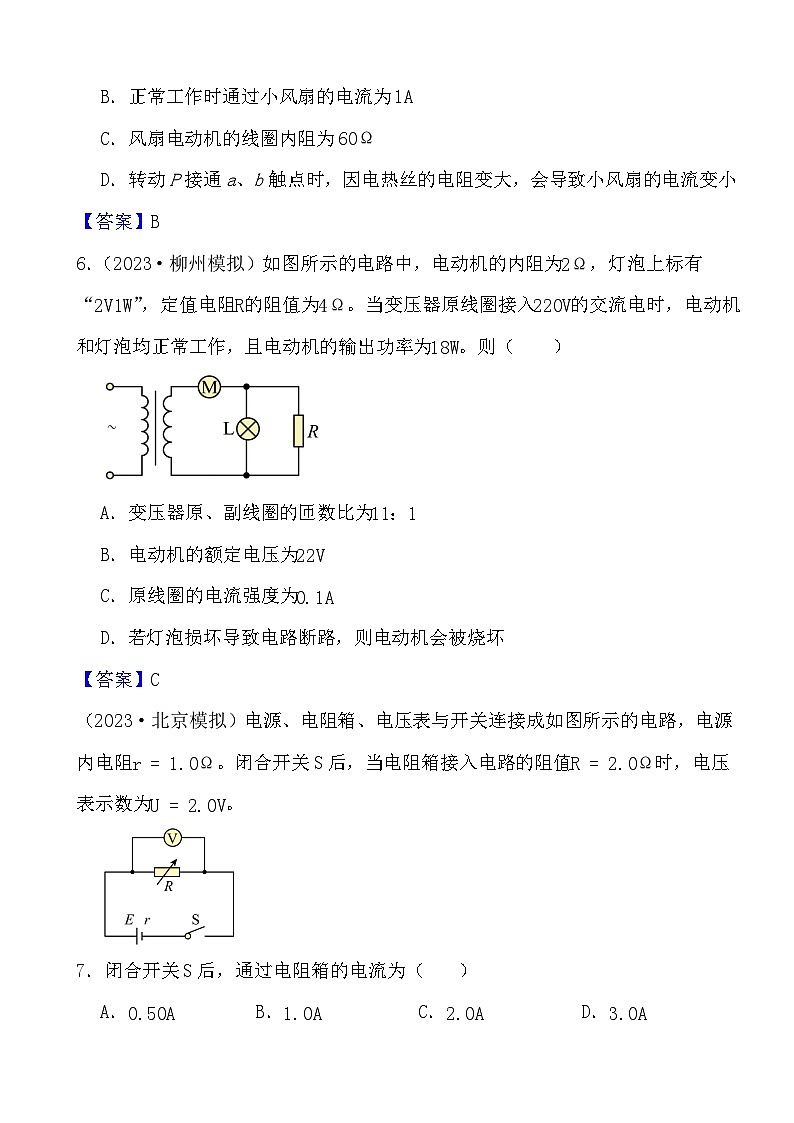

6．（2023·柳州模拟）如图所示的电路中，电动机的内阻为2Ω，灯泡上标有“2V1W”，定值电阻R的阻值为4Ω。当变压器原线圈接入220V的交流电时，电动机和灯泡均正常工作，且电动机的输出功率为18W。则（ ）
A．变压器原、副线圈的匝数比为11：1
B．电动机的额定电压为22V
C．原线圈的电流强度为0.1A
D．若灯泡损坏导致电路断路，则电动机会被烧坏
【答案】C
（2023·北京模拟）电源、电阻箱、电压表与开关连接成如图所示的电路，电源内电阻r=1.0Ω。闭合开关S后，当电阻箱接入电路的阻值R=2.0Ω时，电压表示数为U=2.0V。
7．闭合开关S后，通过电阻箱的电流为（ ）
A．0.50AB．1.0AC．2.0AD．3.0A
8．闭合开关S后，电阻箱的电功率为（ ）
A．1.0WB．2.0WC．3.0WD．4.0W
9．电源的电动势为（ ）
A．1.0VB．2.0VC．3.0VD．4.0V
【答案】7．B
8．B
9．C
10．（2023·湖南模拟）矩形线圈绕垂直于匀强磁场的轴匀速转动。若轴线右侧没有磁场（磁场具有理想边界），如图所示。设abcda方向为感应电流的正方向。从图示位置开始一个周期内线圈感应电流随时间变化的图像中，正确的是（ ）
A．B．
C．D．
【答案】A
11．（2023·广东模拟）某同学使用多用电表测量电阻阻值，他将多用电表调至“×100”欧姆挡，短接红黑表笔并调零，再进行测量，此时表盘指针位置如图所示。则电阻阻值为（ ）
A．110ΩB．190ΩC．1100ΩD．1500Ω
【答案】C
12．（2023·福州模拟）利用电压u＝220sin100πt（V）交流电源对如图电路供电，已知理想变压器原、副线圈匝数比为5：1，灯泡L1和L2规格均为“40V，20W”，电阻R的阻值为100Ω，所有电表均为理想电表。则下列说法正确的是（ ）
A．若开关S断开，电表V2的示数为44V
B．若开关S断开，电表A1、A2的示数之比为5：1
C．若开关S由断开到闭合，A1示数增大，V1示数增大
D．若开关S由断开到闭合，A2示数增大，V2示数减小
【答案】D
13．（2023·合肥模拟）电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E，实验前电容器不带电．先将开关K拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i−t曲线如图乙所示．则下列说法正确的是（）
A．乙图中阴影部分的面积S1=S2
B．乙图中阴影部分的面积S1R2
D．由甲、乙两图可判断阻值R1=R2
【答案】A
14．（2023·吉林模拟）如图，空间存在方向垂直纸面（竖直面）向里的足够大的磁场，以竖直向下为z轴正方向，磁感应强度的大小为B=B0+kz，式中B0、k为常量，纸面内一质量为m、边长为a、总电阻为R的正方形导线框在磁场中由静止开始下落，初始时导线框底边水平，最终线框将匀速下落，重力加速度大小为g，则线框匀速下落时的速度大小为（ ）
A．mgR2k2a4B．mgRk2a4C．2mgRk2a4D．4mgRk2a4
【答案】B
15．（2023高三下·杭州模拟） 如图是某一吸油烟机的用电参量铭牌，对此下列说法正确的是（ ）
A．抽油烟时电动机的输出功率为200W
B．主机和照明全部工作情况下的工作电流约为1.05A
C．图中电容为4μF/500V，则在220V电压下电容约为1.76μF
D．额定频率为50Hz，即额定功率下，电机每秒钟转动50转
【答案】B
16．（2023高三下·浙江模拟）如图所示，一根均匀带负电的长直橡胶棒沿水平方向向右做速度为v的匀速直线运动。若棒的横截面积为S，单位长度所带的电荷量为-q（q >0），由于棒的运动而形成的等效电流的大小和方向分别是（ ）
A．qv向左B．qvS向左C．qv向右D．qvS向右
【答案】A
17．（2023·临海模拟）下列说法正确的是（ ）
A．合外力冲量越大，物体速度变化率越大
B．相对论和量子力学否定了牛顿运动定律
C．金属热电阻和热敏电阻都是由金属制作成的
D．匀速转动的电动机若线圈突然被卡住，则通过线圈的电流将增大
【答案】D
二、多项选择题
18．（2023高三下·深圳模拟）右图为可充电的锂电池内部结构简图：在充电的过程中，通过化学反应，电池的正极有锂离子生成，锂离子通过电解液运动到电池的负极，并嵌在负极的碳材料的微孔中。当电池放电工作时，在负极的锂离子又会通过电解液返回正极。关于锂电池，下列说法中正确的是（ ）
A．给锂电池充电的过程是将化学能转化成电能的过程
B．嵌入负极的锂离子越多，电池中充入的电荷量也就越多
C．图中锂离子的移动情况表明电池处于放电状态
D．图中移动的锂离子的电势能升高
【答案】B,C,D
19．（2023·湖南模拟）如图所示，a、b两端接电压稳定的正弦交变电源，变压器的原、副线圈的匝数之比为n，且n
