2023-2024学年北师大版物理八年级下册第六章+常见的光学仪器+章节练习（含答案）
展开
这是一份2023-2024学年北师大版物理八年级下册第六章+常见的光学仪器+章节练习（含答案），共6页。

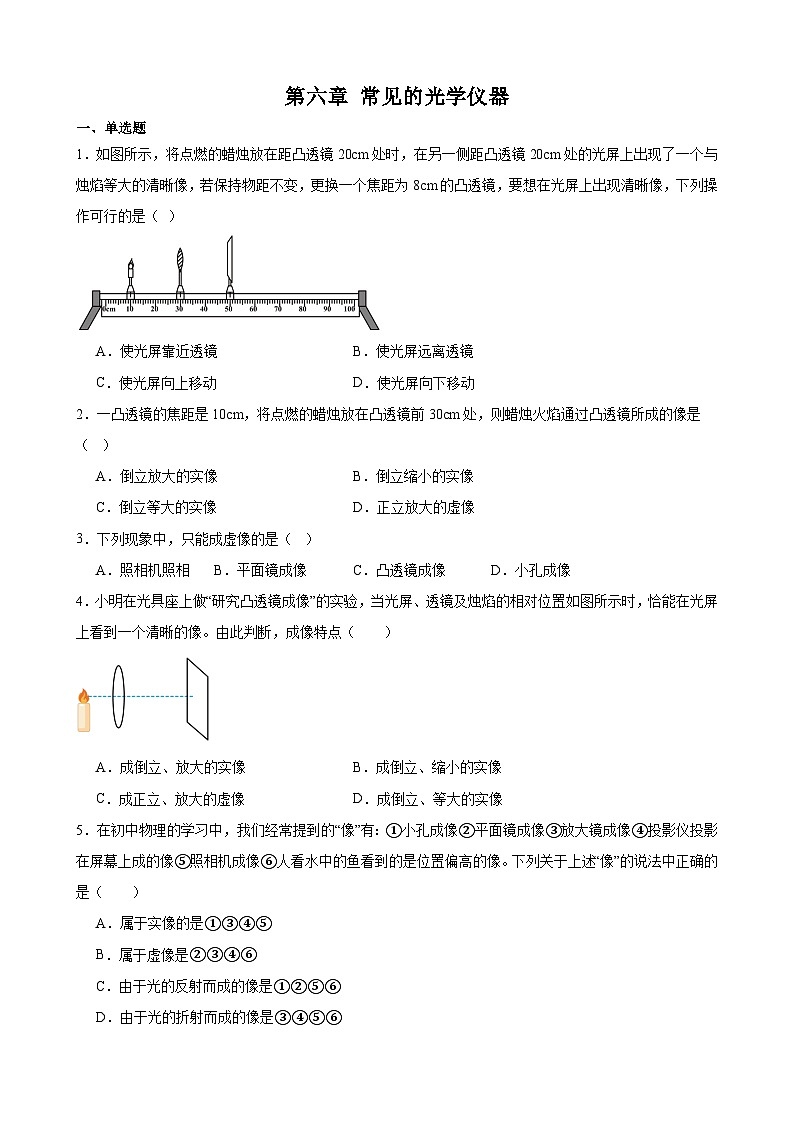

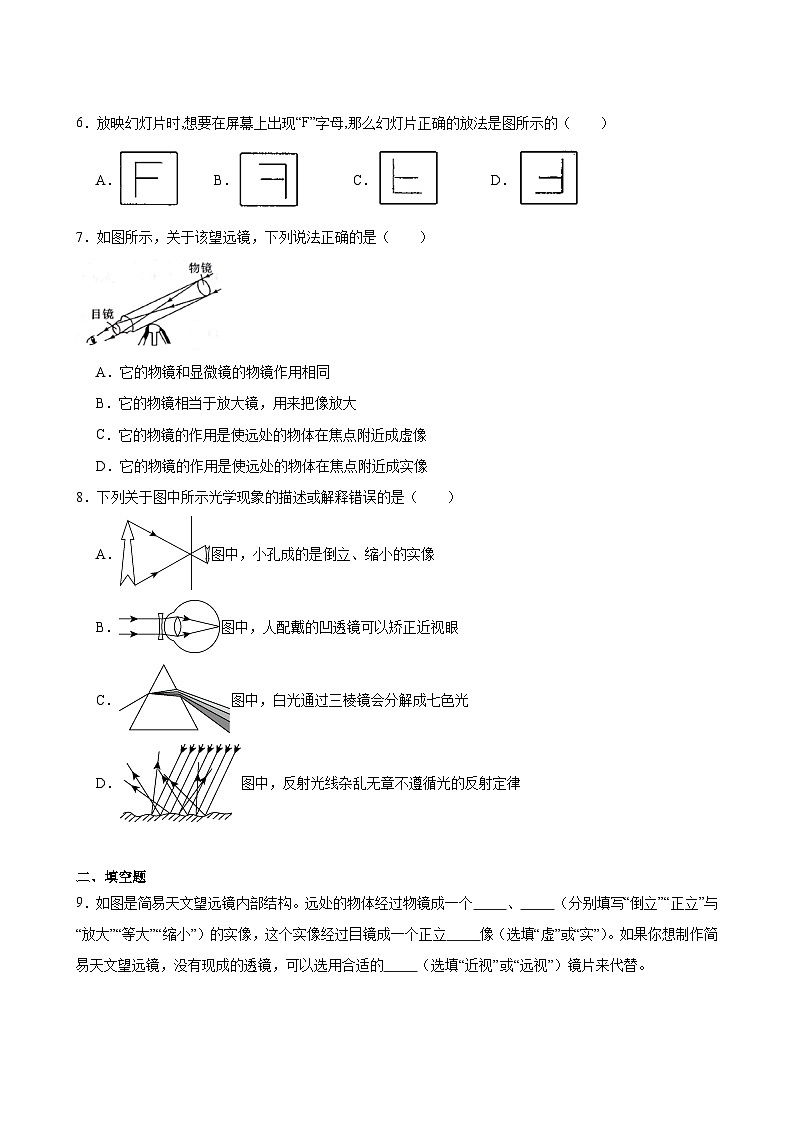

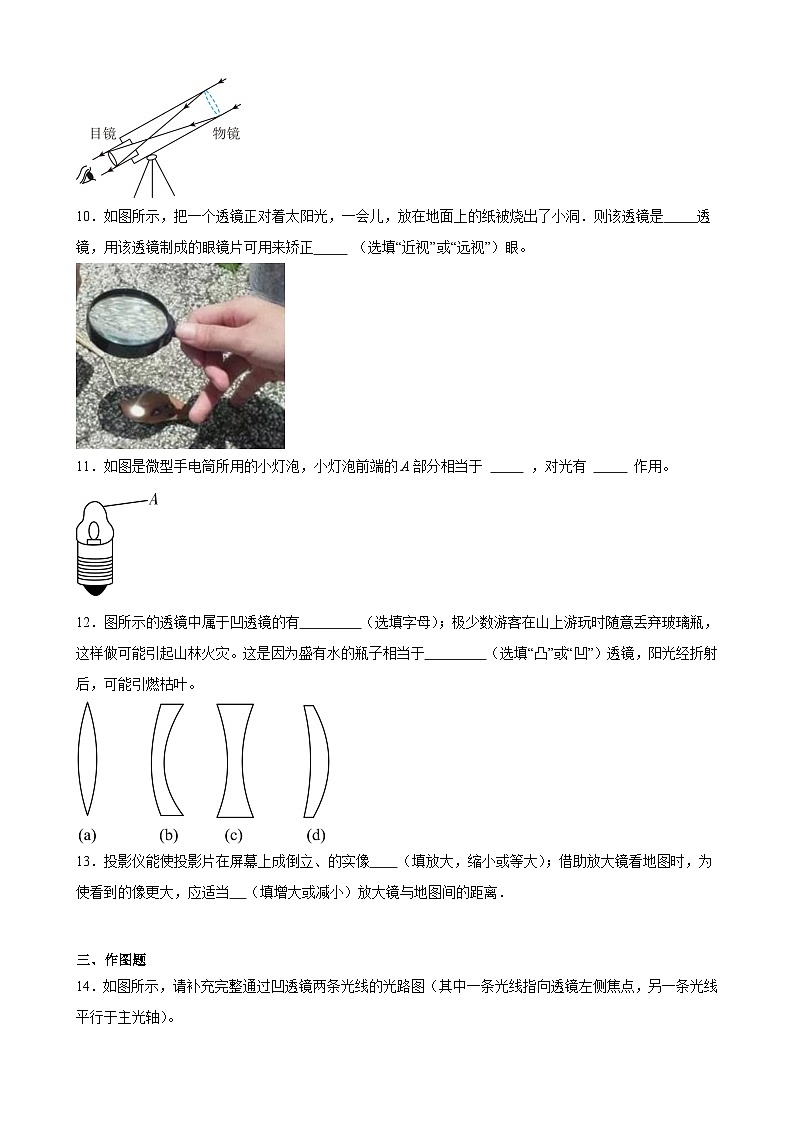

第六章 常见的光学仪器一、单选题1．如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为8cm的凸透镜，要想在光屏上出现清晰像，下列操作可行的是（ ）A．使光屏靠近透镜 B．使光屏远离透镜C．使光屏向上移动 D．使光屏向下移动2．一凸透镜的焦距是10cm，将点燃的蜡烛放在凸透镜前30cm处，则蜡烛火焰通过凸透镜所成的像是（ ）A．倒立放大的实像 B．倒立缩小的实像 C．倒立等大的实像 D．正立放大的虚像3．下列现象中，只能成虚像的是（ ）A．照相机照相 B．平面镜成像 C．凸透镜成像 D．小孔成像4．小明在光具座上做“研究凸透镜成像”的实验，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上看到一个清晰的像。由此判断，成像特点（ ）A．成倒立、放大的实像 B．成倒立、缩小的实像C．成正立、放大的虚像 D．成倒立、等大的实像5．在初中物理的学习中，我们经常提到的“像”有：①小孔成像②平面镜成像③放大镜成像④投影仪投影在屏幕上成的像⑤照相机成像⑥人看水中的鱼看到的是位置偏高的像。下列关于上述“像”的说法中正确的是（ ）A．属于实像的是①③④⑤B．属于虚像是②③④⑥C．由于光的反射而成的像是①②⑤⑥D．由于光的折射而成的像是③④⑤⑥6．放映幻灯片时,想要在屏幕上出现“F”字母,那么幻灯片正确的放法是图所示的（ ）A． B． C． D．7．如图所示，关于该望远镜，下列说法正确的是（ ）A．它的物镜和显微镜的物镜作用相同B．它的物镜相当于放大镜，用来把像放大C．它的物镜的作用是使远处的物体在焦点附近成虚像D．它的物镜的作用是使远处的物体在焦点附近成实像8．下列关于图中所示光学现象的描述或解释错误的是（ ）A．图中，小孔成的是倒立、缩小的实像B．图中，人配戴的凹透镜可以矫正近视眼C．图中，白光通过三棱镜会分解成七色光D．图中，反射光线杂乱无章不遵循光的反射定律二、填空题9．如图是简易天文望远镜内部结构。远处的物体经过物镜成一个 、 （分别填写“倒立”“正立”与“放大”“等大”“缩小”）的实像，这个实像经过目镜成一个正立 像（选填“虚”或“实”）。如果你想制作简易天文望远镜，没有现成的透镜，可以选用合适的 （选填“近视”或“远视”）镜片来代替。10．如图所示，把一个透镜正对着太阳光，一会儿，放在地面上的纸被烧出了小洞．则该透镜是 透镜，用该透镜制成的眼镜片可用来矫正 （选填“近视”或“远视”）眼。11．如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于 ，对光有 作用。12．图所示的透镜中属于凹透镜的有 （选填字母）；极少数游客在山上游玩时随意丢弃玻璃瓶，这样做可能引起山林火灾。这是因为盛有水的瓶子相当于 （选填“凸”或“凹”）透镜，阳光经折射后，可能引燃枯叶。13．投影仪能使投影片在屏幕上成倒立、的实像 （填放大，缩小或等大）；借助放大镜看地图时，为使看到的像更大，应适当 （填增大或减小）放大镜与地图间的距离．三、作图题14．如图所示，请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）。15．三束光入射到凸透镜上的情况如图所示，F为凸透镜的焦点，P到凸透镜光心的距离为2倍焦距，请在图中画出这三束光经过凸透镜后的折射光线。四、实验题16．小明同学利用光具座、蜡烛、光屏、凸透镜探究凸透镜成像规律，实验前将烛焰、凸透镜和光屏的中心调至同一高度。（1）当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像（像未画出），则光屏上成的是倒立、 （选填“放大”、“缩小”或“等大”）的像。（2）小明把自己戴的近视眼镜放在蜡烛与凸透镜之间某位置，发现光屏上的像变模糊了，为了在光屏上得到清晰的像，光屏要向 （选填“左”或“右”）移动适当距离。17．探究平面镜成像特点：18．在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm。（1）按要求安装好实验器材后，点燃蜡烛，当蜡烛、凸透镜在如图所示位置时，在光屏上 （选填“能”或“不能”）得到清晰的像；（2）保持凸透镜、光屏在如图所示位置不变，把蜡烛移至10.0cm刻度处时，光屏上可得到一个 （选填“放大”“缩小”或“等大”）的像；保持凸透镜的位置不变，将把蜡烛移至15.0cm刻度处时，需将光屏向 （选填“左”或“右”）移动。 过程结论①如图所示，点燃蜡烛A竖立在玻璃板前，再拿外形相同但不点燃的蜡烛B，在玻璃板后移动，使蜡烛B与A的像完全重合，记下A与B的位置，移动点燃的蜡烛A，重做实验。②用刻度尺测量像与物到镜面的距离，发现像与物到镜面的距离 。③移去蜡烛B，在其位置竖立一光屏，在玻璃板后侧观察光屏上 （选填“能”或“不能”）承接蜡烛A的像。方法用外形相同的蜡烛B来确定蜡烛A成像的位置，运用了 法。问题讨论若把上述实验中的玻璃板换成焦距为10cm的凸透镜，蜡烛A和凸透镜的位置如图所示，此时移动光屏可承接倒立、 的实像。参考答案：1．A2．B3．B4．A5．D6．D7．D8．D9． 倒立 缩小 虚 远视10． 凸 远视11． 凸透镜 会聚12． b、c 凸13． 放大 增大14．15．16． 缩小 右17． 相等 不能 等效替代 放大18． 不能 等大 右
第六章 常见的光学仪器一、单选题1．如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为8cm的凸透镜，要想在光屏上出现清晰像，下列操作可行的是（ ）A．使光屏靠近透镜 B．使光屏远离透镜C．使光屏向上移动 D．使光屏向下移动2．一凸透镜的焦距是10cm，将点燃的蜡烛放在凸透镜前30cm处，则蜡烛火焰通过凸透镜所成的像是（ ）A．倒立放大的实像 B．倒立缩小的实像 C．倒立等大的实像 D．正立放大的虚像3．下列现象中，只能成虚像的是（ ）A．照相机照相 B．平面镜成像 C．凸透镜成像 D．小孔成像4．小明在光具座上做“研究凸透镜成像”的实验，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上看到一个清晰的像。由此判断，成像特点（ ）A．成倒立、放大的实像 B．成倒立、缩小的实像C．成正立、放大的虚像 D．成倒立、等大的实像5．在初中物理的学习中，我们经常提到的“像”有：①小孔成像②平面镜成像③放大镜成像④投影仪投影在屏幕上成的像⑤照相机成像⑥人看水中的鱼看到的是位置偏高的像。下列关于上述“像”的说法中正确的是（ ）A．属于实像的是①③④⑤B．属于虚像是②③④⑥C．由于光的反射而成的像是①②⑤⑥D．由于光的折射而成的像是③④⑤⑥6．放映幻灯片时,想要在屏幕上出现“F”字母,那么幻灯片正确的放法是图所示的（ ）A． B． C． D．7．如图所示，关于该望远镜，下列说法正确的是（ ）A．它的物镜和显微镜的物镜作用相同B．它的物镜相当于放大镜，用来把像放大C．它的物镜的作用是使远处的物体在焦点附近成虚像D．它的物镜的作用是使远处的物体在焦点附近成实像8．下列关于图中所示光学现象的描述或解释错误的是（ ）A．图中，小孔成的是倒立、缩小的实像B．图中，人配戴的凹透镜可以矫正近视眼C．图中，白光通过三棱镜会分解成七色光D．图中，反射光线杂乱无章不遵循光的反射定律二、填空题9．如图是简易天文望远镜内部结构。远处的物体经过物镜成一个 、 （分别填写“倒立”“正立”与“放大”“等大”“缩小”）的实像，这个实像经过目镜成一个正立 像（选填“虚”或“实”）。如果你想制作简易天文望远镜，没有现成的透镜，可以选用合适的 （选填“近视”或“远视”）镜片来代替。10．如图所示，把一个透镜正对着太阳光，一会儿，放在地面上的纸被烧出了小洞．则该透镜是 透镜，用该透镜制成的眼镜片可用来矫正 （选填“近视”或“远视”）眼。11．如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于 ，对光有 作用。12．图所示的透镜中属于凹透镜的有 （选填字母）；极少数游客在山上游玩时随意丢弃玻璃瓶，这样做可能引起山林火灾。这是因为盛有水的瓶子相当于 （选填“凸”或“凹”）透镜，阳光经折射后，可能引燃枯叶。13．投影仪能使投影片在屏幕上成倒立、的实像 （填放大，缩小或等大）；借助放大镜看地图时，为使看到的像更大，应适当 （填增大或减小）放大镜与地图间的距离．三、作图题14．如图所示，请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）。15．三束光入射到凸透镜上的情况如图所示，F为凸透镜的焦点，P到凸透镜光心的距离为2倍焦距，请在图中画出这三束光经过凸透镜后的折射光线。四、实验题16．小明同学利用光具座、蜡烛、光屏、凸透镜探究凸透镜成像规律，实验前将烛焰、凸透镜和光屏的中心调至同一高度。（1）当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像（像未画出），则光屏上成的是倒立、 （选填“放大”、“缩小”或“等大”）的像。（2）小明把自己戴的近视眼镜放在蜡烛与凸透镜之间某位置，发现光屏上的像变模糊了，为了在光屏上得到清晰的像，光屏要向 （选填“左”或“右”）移动适当距离。17．探究平面镜成像特点：18．在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm。（1）按要求安装好实验器材后，点燃蜡烛，当蜡烛、凸透镜在如图所示位置时，在光屏上 （选填“能”或“不能”）得到清晰的像；（2）保持凸透镜、光屏在如图所示位置不变，把蜡烛移至10.0cm刻度处时，光屏上可得到一个 （选填“放大”“缩小”或“等大”）的像；保持凸透镜的位置不变，将把蜡烛移至15.0cm刻度处时，需将光屏向 （选填“左”或“右”）移动。 过程结论①如图所示，点燃蜡烛A竖立在玻璃板前，再拿外形相同但不点燃的蜡烛B，在玻璃板后移动，使蜡烛B与A的像完全重合，记下A与B的位置，移动点燃的蜡烛A，重做实验。②用刻度尺测量像与物到镜面的距离，发现像与物到镜面的距离 。③移去蜡烛B，在其位置竖立一光屏，在玻璃板后侧观察光屏上 （选填“能”或“不能”）承接蜡烛A的像。方法用外形相同的蜡烛B来确定蜡烛A成像的位置，运用了 法。问题讨论若把上述实验中的玻璃板换成焦距为10cm的凸透镜，蜡烛A和凸透镜的位置如图所示，此时移动光屏可承接倒立、 的实像。参考答案：1．A2．B3．B4．A5．D6．D7．D8．D9． 倒立 缩小 虚 远视10． 凸 远视11． 凸透镜 会聚12． b、c 凸13． 放大 增大14．15．16． 缩小 右17． 相等 不能 等效替代 放大18． 不能 等大 右
