浙江教育版科学八年级下册第1章1.6练练基础题

这是一份浙江教育版科学八年级下册第1章1.6练练基础题，共4页。

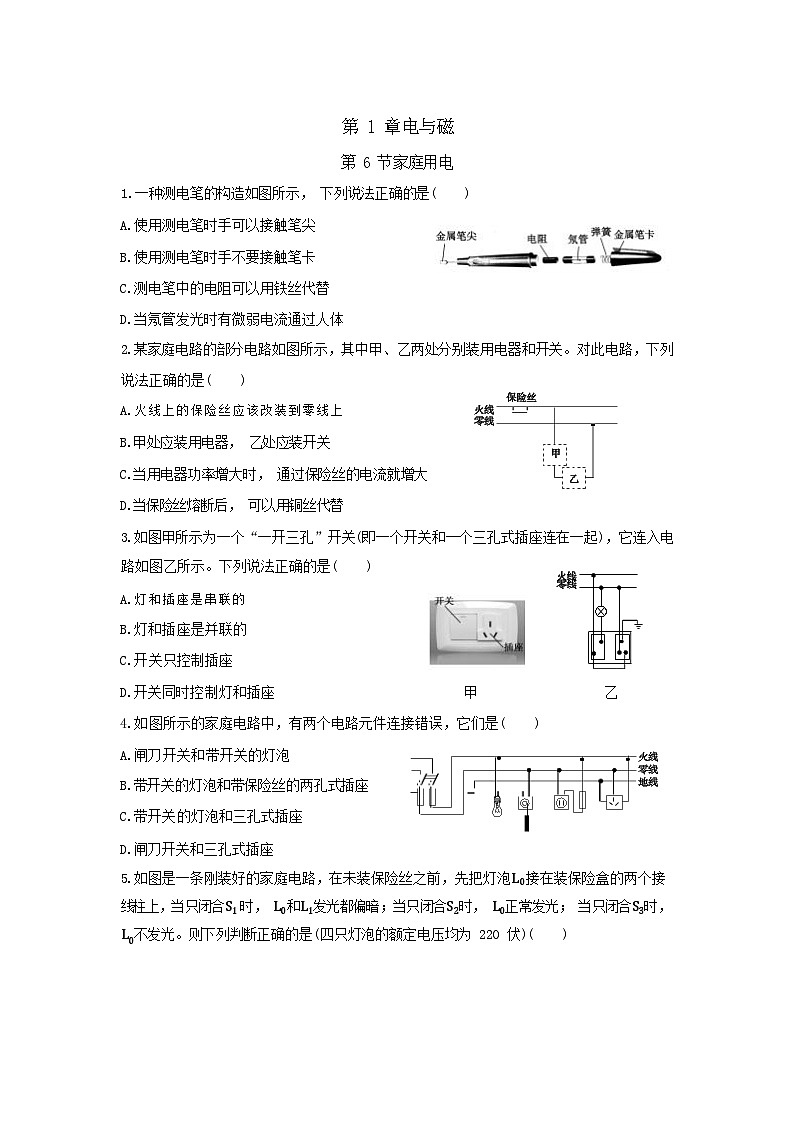

B.带开关的灯泡和带保险丝的两孔式插座 第 1 章电与磁第 6 节家庭用电1.一种测电笔的构造如图所示， 下列说法正确的是( )A.使用测电笔时手可以接触笔尖B.使用测电笔时手不要接触笔卡C.测电笔中的电阻可以用铁丝代替D.当氖管发光时有微弱电流通过人体2.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是( )A.火线上的保险丝应该改装到零线上B.甲处应装用电器， 乙处应装开关C.当用电器功率增大时， 通过保险丝的电流就增大D.当保险丝熔断后， 可以用铜丝代替3.如图甲所示为一个“一开三孔”开关(即一个开关和一个三孔式插座连在一起)，它连入电路如图乙所示。下列说法正确的是( )A.灯和插座是串联的C.开关只控制插座 B.灯和插座是并联的 D.开关同时控制灯和插座 甲 乙4.如图所示的家庭电路中，有两个电路元件连接错误，它们是( )A.闸刀开关和带开关的灯泡 C.带开关的灯泡和三孔式插座 D.闸刀开关和三孔式插座 5.如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0 接在装保险盒的两个接 线柱上，当只闭合S1 时， L0 和L1 发光都偏暗；当只闭合S2 时， L0 正常发光； 当只闭合S3 时，0L 不发光。则下列判断正确的是(四只灯泡的额定电压均为 220 伏)( )A.灯泡L1 所在支路正常B.灯泡L2 所在支路正常C.灯泡L3 所在支路正常D.装好保险丝， 合上所有开关后，灯泡都能正常发光参考答案1.D解析： 金属笔尖是导体， 电阻很小， 使用测电笔时，人直接接触金属笔尖， 在电压一定时，流过人体的电流会很大，人体会发生触电事故，所以 A 选项错误；使用测电笔时如果手不接触笔卡，那么测电笔不论接触火线还是零线，氖管都不会发光，无法分辨火线和零线，所以B 选项错误；若测电笔中的电阻用铁丝代替， 电阻大大减小， 流过人体的电流大幅增加，人体会发生触电事故， 所以 C 选项错误；测电笔中的电阻一般在 1 MΩ以上， 当测电笔接触火线时，电流经过金属笔尖、电阻、氖管、弹簧、金属笔卡、人体流入大地，流过人体的电流会非常微弱，人体不会发生触电事故，所以 D 选项正确。2.C解析： 为了安全，保险丝应接在火线上， 而不是零线上， 故 A 错误；按照安全用电的要求，甲处安装开关，乙处安装用电器，故 B 错误；家庭电路中的用电器是并联的，同时使用的用电器越多， 电路的总功率越大， 而电路两端的电压是不变的，根据 P=UI知，电路中的电流越大，故 C 正确；用铜丝代替保险丝，当电路中的电流过大时，不能自动切断电路，起不到保险的作用，故 D 错误。3.B解析： 如题图所示，开关控制灯泡，火线首先接入开关，然后进入灯泡，零线直接接入灯泡，灯泡、火线和零线构成了回路。三孔插座的上孔直接接地线，左孔和零线相连， 右孔和火线相连， 三孔式插座上插上用电器时， 也能单独和火线、零线构成回路。由上面的分析可知，开关只控制灯泡。三孔插座和灯泡互不影响， 是并联的。4.C解析：进户线进入用户，首先接入电能表、闸刀开关。用开关控制灯泡时，开关应接在火线上， 既能控制灯泡，又能安全地更换灯泡，防止触电事故的发生，图中带开关的灯泡的连接是错误的。两孔式插座左孔接零线，右孔接火线，当插座上插入大功率的用电器时，在火线上串联一根保险丝，在电流过大时，能自动切断电路， 起到保护作用。三孔式插座上孔接地线， 左孔接零线， 右孔接火线，当有金属外壳的用电器漏电且接地良好时，电流通过接地线流入大地， 可防止触电事故的发生， 而图中三孔式插座的连接是错误的，故选 C。5.A解析：将额定电压 220 伏的“校验灯”接在保险盒的两个接线柱上，是相当于把此灯串联接入电路中，它会有三种状态：“校验灯”恰能正常发光，说明与检验灯串联的支路电阻为零，该支路短路； “校验灯”发光不正常(偏暗)，说明该支路与检验灯串联，该支路正常；“校验灯”不发光说明该支路断路。选项 A 中只闭合S1 时，L0 和L1 都偏暗，说明L1 所在支路正常，故 A 正确；选项 B 中只闭合S2 时， L0 正常发光，说明该支路存在短路，故 B 错误；选项 C 中只闭合S3 时，L0 不发光，说明L3 所在支路断路，故 C 错误；据上面的知识可知，装好保险丝，合上所有开关后，保险丝会熔断，灯泡不可能都正常工作，故 D 错误。
