初中科学华师大版八年级下册第4章 电与电路5 欧姆定律课堂检测

这是一份初中科学华师大版八年级下册第4章 电与电路5 欧姆定律课堂检测，共7页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。

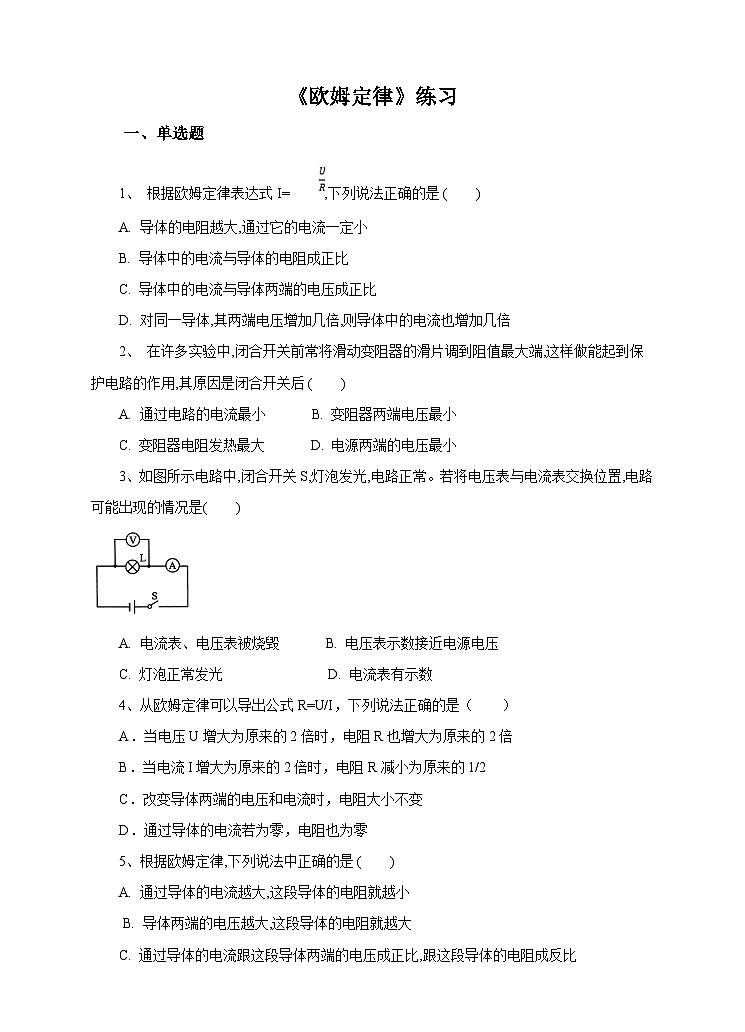

1、 根据欧姆定律表达式I=,下列说法正确的是 ( )
A. 导体的电阻越大,通过它的电流一定小
B. 导体中的电流与导体的电阻成正比
C. 导体中的电流与导体两端的电压成正比
D. 对同一导体,其两端电压增加几倍,则导体中的电流也增加几倍
2、 在许多实验中,闭合开关前常将滑动变阻器的滑片调到阻值最大端,这样做能起到保护电路的作用,其原因是闭合开关后 ( )
A. 通过电路的电流最小 B. 变阻器两端电压最小
C. 变阻器电阻发热最大 D. 电源两端的电压最小
3、如图所示电路中,闭合开关S,灯泡发光,电路正常。若将电压表与电流表交换位置,电路可能出现的情况是( )

A. 电流表、电压表被烧毁 B. 电压表示数接近电源电压
C. 灯泡正常发光 D. 电流表有示数
4、从欧姆定律可以导出公式R=U/I，下列说法正确的是（ ）
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的1/2
C．改变导体两端的电压和电流时，电阻大小不变
D．通过导体的电流若为零，电阻也为零
5、根据欧姆定律,下列说法中正确的是 ( )
A. 通过导体的电流越大,这段导体的电阻就越小
B. 导体两端的电压越大,这段导体的电阻就越大
C. 通过导体的电流跟这段导体两端的电压成正比,跟这段导体的电阻成反比
D. 导体两端电压为零时,电阻值也为零

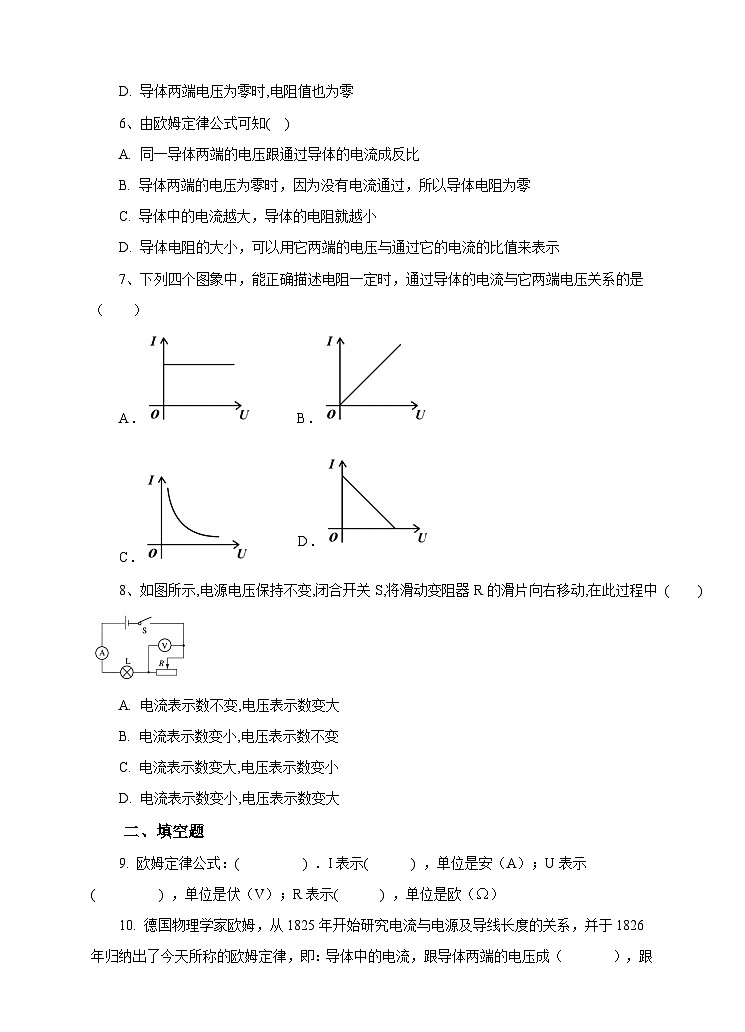

6、由欧姆定律公式可知( )
A. 同一导体两端的电压跟通过导体的电流成反比
B. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C. 导体中的电流越大，导体的电阻就越小
D. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
7、下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是（ ）
二、填空题
9. 欧姆定律公式：( ) ．I表示( ) ，单位是安（A）；U表示( ) ，单位是伏（V）；R表示( ) ，单位是欧（Ω）
10. 德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成（ ），跟导体的电阻成（ ）

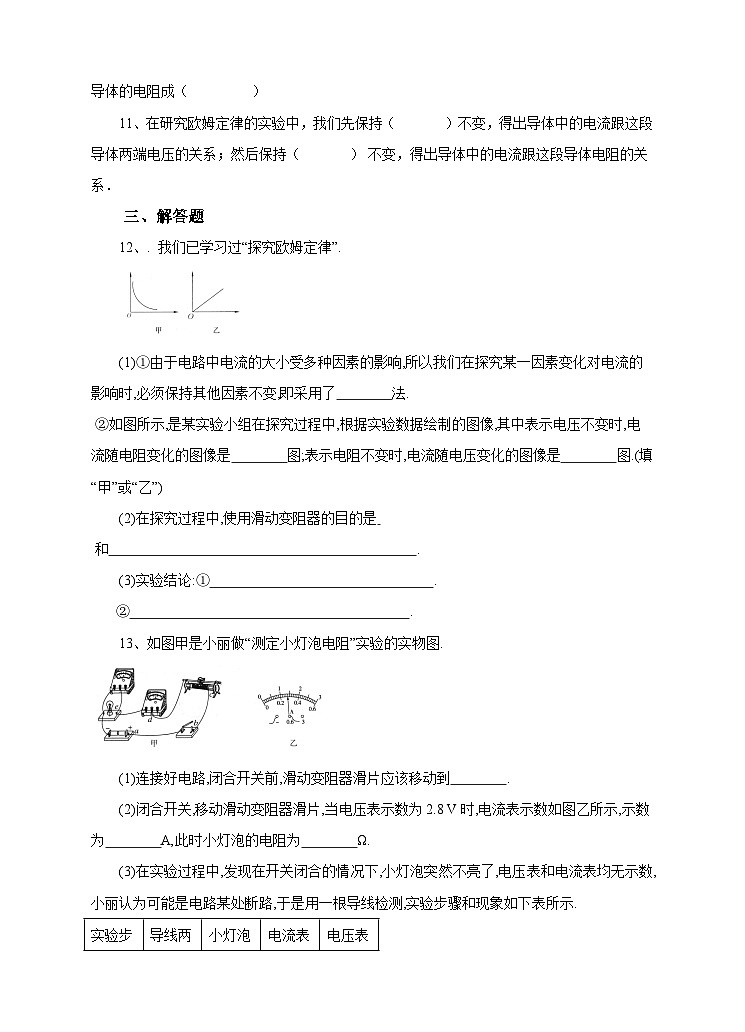

11、在研究欧姆定律的实验中，我们先保持（ ）不变，得出导体中的电流跟这段导体两端电压的关系；然后保持（ ） 不变，得出导体中的电流跟这段导体电阻的关系．
三、解答题
12、. 我们已学习过“探究欧姆定律”.

(1)①由于电路中电流的大小受多种因素的影响,所以我们在探究某一因素变化对电流的影响时,必须保持其他因素不变,即采用了 法.
②如图所示,是某实验小组在探究过程中,根据实验数据绘制的图像,其中表示电压不变时,电流随电阻变化的图像是 图;表示电阻不变时,电流随电压变化的图像是 图.(填“甲”或“乙”)
(2)在探究过程中,使用滑动变阻器的目的是
和 .
(3)实验结论:① .
② .
13、如图甲是小丽做“测定小灯泡电阻”实验的实物图.

(1)连接好电路,闭合开关前,滑动变阻器滑片应该移动到 .
(2)闭合开关,移动滑动变阻器滑片,当电压表示数为2.8 V时,电流表示数如图乙所示,示数为 A,此时小灯泡的电阻为 Ω.
(3)在实验过程中,发现在开关闭合的情况下,小灯泡突然不亮了,电压表和电流表均无示数,小丽认为可能是电路某处断路,于是用一根导线检测,实验步骤和现象如下表所示.
小丽分析上表,判断出cd之间某处断路,同组同学指出实验步骤 是没有必要做的.
《欧姆定律》参考答案
1、【答案】D
【解析】在电压一定时,电阻越大,通过它的电流越小,A错;在电压一定时,电流与导体电阻成反比,B错;在电阻一定时,电流与导体两端电压成正比,C错;只有D正确.
2、【答案】A
【解析】由欧姆定律可知,当电压一定时,导体的电阻越大,通过导体的电流越小,当滑动变阻器的滑片调到阻值最大端时,连入电路中的电阻最大,通过电路的电流最小。
3、【答案】B
【解析】本题考查欧姆定律的应用。难度中等。由图可知,电压表并联在灯泡的两端,测量的是电源的电压,电流表测电路中电流;当两表互换后,则电压表串接在电路中,因其内阻过大,则由欧姆定律可得,电路中有极小的电流,故电流表示数接近为零,灯泡不亮;而此时相当于电压表并联在电源两端,故测量的仍为电源电压,故电压表示数接近电源电压,ACD错误,B正确。
4、【答案】C
【解析】导体电阻是导体本身的一种性质，与通过导体的电流及导体两端的电压无关，
电压U增大为原来的2倍时、电流I增大为原来的2倍时、通过导体的电流为零时，导体的电阻不变，且不为0,
所以ABD不正确C正确．故选C．
5、【答案】C
【解析】本题考查对欧姆定律的认识。欧姆定律的内容是“通过导体的电流跟这段导体两端的电压成正比,跟这段导体的电阻成反比”,C项正确。导体的电阻是导体本身的一种性质,跟电流和电压无关,A、B、D项错误。
6、【答案】D
【解析】电压是形成电流的原因，电流随电压的变化而变化，电压不会随电流的变化而变化，A选项错误；导体两端的电压为零时，电流为零，但导体电阻不为零，因为导体的电阻是导体本身的一种性质，B选项错误；导体中的电流越大，说明两端电压越大，但电阻不变，C选项错误；由欧姆定律公式可得：，此式可计算导体的阻值大小，D选项正确。
7、【答案】B
【解析】由欧姆定律可知，当导体的电阻一定时，通过导体的电流与它两端电压成正比，其l-U图象是一条过原点的倾斜直线,故ACD错误,B正确．
故选B．
8、【答案】D
【解析】本题考查动态电路的分析。灯L和滑动变阻器串联,电压表测量变阻器两端的电压。当滑动变阻器的滑片向右移动时,滑动变阻器连入电路的电阻变大,故电路中的电流变小。根据欧姆定律可知,在串联电路中,电阻大的电路元件,其两端的电压也大。滑动变阻器连入电路中的电阻变大,则它两端的电压也跟着变大,故电压表的示数变大。
9、欧姆定律的内容为：导体中的电流与导体两端的电压成正比，与导体的电阻成反比，
表达式为I=U/R，其中I表示电流，单位是安(A)；U表示电压，单位是伏(V)；R表示电阻，单位是欧(Ω)．故答案为：I=U/R；电流；电压；电阻．
10、【答案】正比；反比．
【解析】德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比．
故答案为：正比；反比．
11、【答案】导体的电阻；导体两端的电压．
【解析】在研究欧姆定律的实验中，要探究导体中的电流跟这段导体两端电压的关系时，应保持导体的电阻不变；
要探究导体中的电流跟这段导体电阻的关系时，应控制导体两端的电压不变
故答案为：导体的电阻；导体两端的电压．
12、（1）【答案】①控制变量 ②甲 乙
（2）【答案】改变电阻两端的电压 保护电路
（3）【答案】①在电阻一定时,导体中的电流跟导体两端的电压成正比
②在电压一定时,导体的电阻越大,电流越小
13、(1)【答案】阻值最大处(或最左端)
【解析】为保护电路，闭合开关前滑片要置于阻值最大处.
（2）【答案】0.28 10
【解析】读电流表示数应先确定其量程与分度值;可利用欧姆定律求出灯泡电阻值,R==10 Ω.
(3)【答案】②④
【解析】步骤①的现象是灯泡亮,说明ed段没有断路故障,则不需要进行步骤②,步骤③的现象是灯泡不亮,说明故障不在ac间,步骤④没有意义,所以步骤②④没有必要做.
A．
B．
C．
D．
8、如图所示,电源电压保持不变,闭合开关S,将滑动变阻器R的滑片向右移动,在此过程中 ( )

A. 电流表示数不变,电压表示数变大
B. 电流表示数变小,电压表示数不变
C. 电流表示数变大,电压表示数变小
D. 电流表示数变小,电压表示数变大
实验步骤
导线两端接触位置
小灯泡
电流表
电压表
①
ad
亮
有示数
有示数
②
ae
亮
无示数
有示数
③
ac
不亮
无示数
无示数
④
ab
不亮
无示数
无示数
