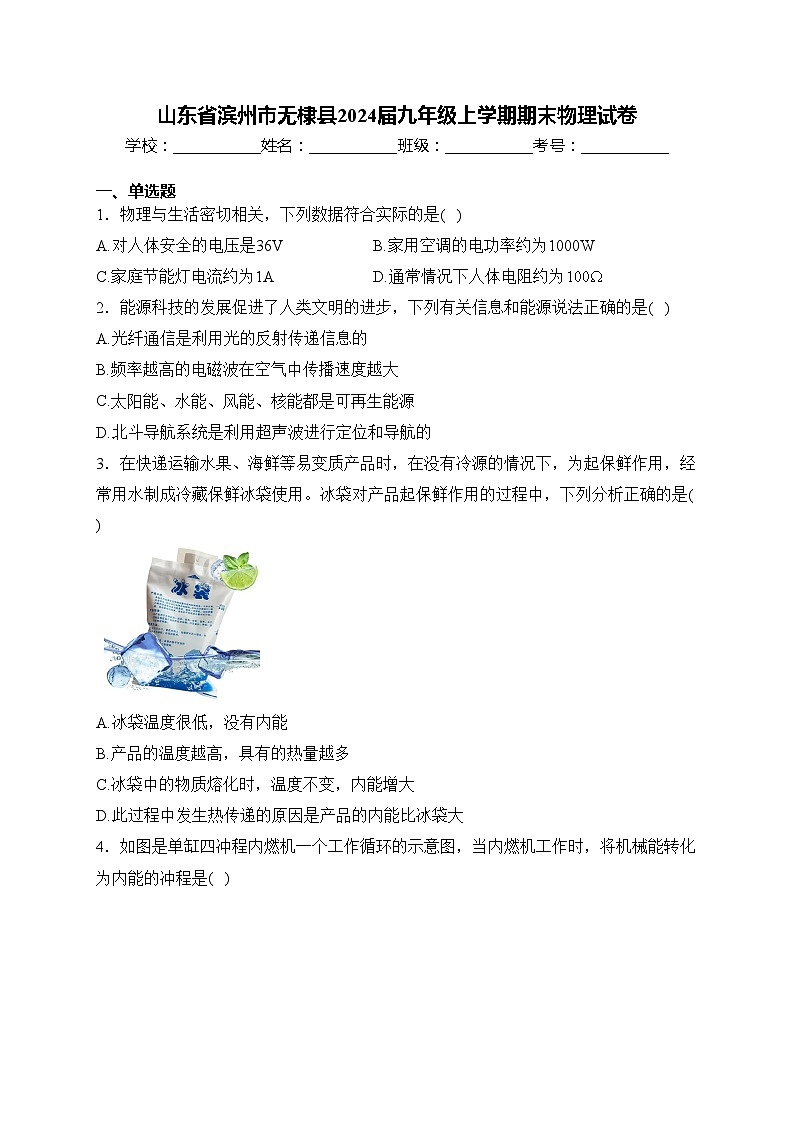

山东省滨州市无棣县2024届九年级上学期期末物理试卷(含答案)

这是一份山东省滨州市无棣县2024届九年级上学期期末物理试卷(含答案)，共22页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．物理与生活密切相关，下列数据符合实际的是( )
A.对人体安全的电压是36VB.家用空调的电功率约为1000W
C.家庭节能灯电流约为1AD.通常情况下人体电阻约为
2．能源科技的发展促进了人类文明的进步，下列有关信息和能源说法正确的是( )
A.光纤通信是利用光的反射传递信息的
B.频率越高的电磁波在空气中传播速度越大
C.太阳能、水能、风能、核能都是可再生能源
D.北斗导航系统是利用超声波进行定位和导航的
3．在快递运输水果、海鲜等易变质产品时，在没有冷源的情况下，为起保鲜作用，经常用水制成冷藏保鲜冰袋使用。冰袋对产品起保鲜作用的过程中，下列分析正确的是( )
A.冰袋温度很低，没有内能
B.产品的温度越高，具有的热量越多
C.冰袋中的物质熔化时，温度不变，内能增大
D.此过程中发生热传递的原因是产品的内能比冰袋大

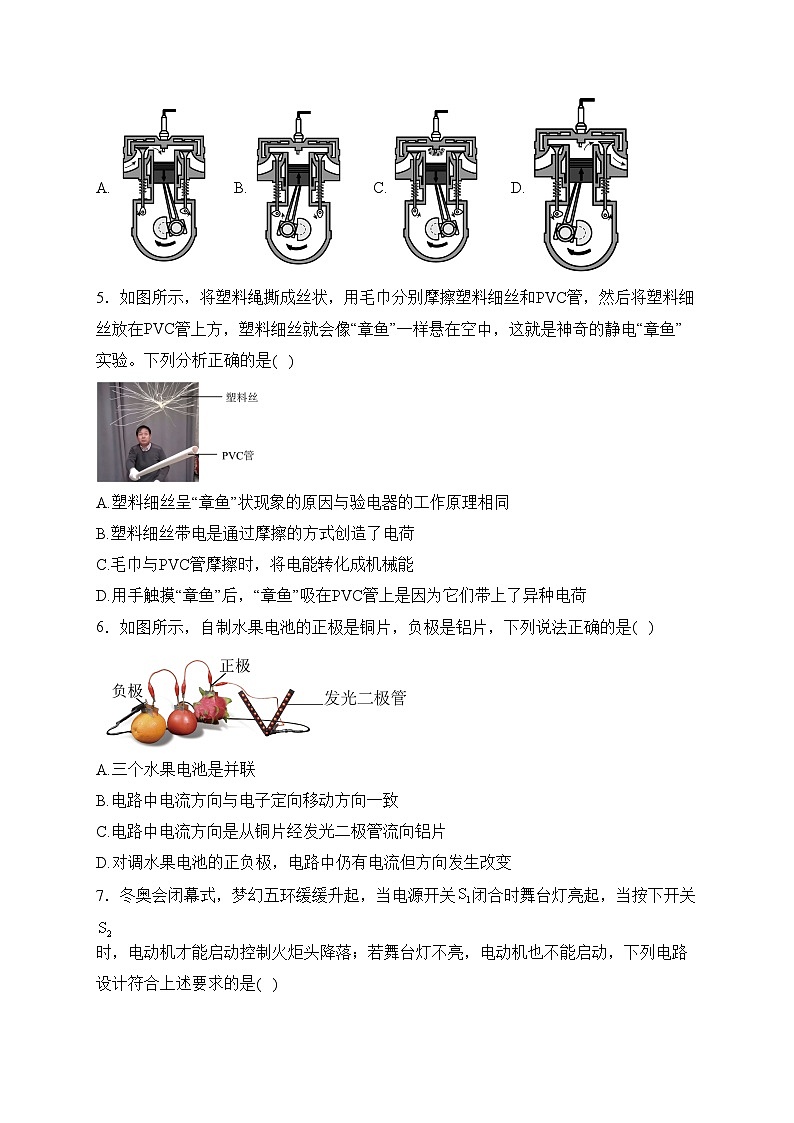

4．如图是单缸四冲程内燃机一个工作循环的示意图，当内燃机工作时，将机械能转化为内能的冲程是( )
A.B.C.D.
5．如图所示，将塑料绳撕成丝状，用毛巾分别摩擦塑料细丝和PVC管，然后将塑料细丝放在PVC管上方，塑料细丝就会像“章鱼”一样悬在空中，这就是神奇的静电“章鱼”实验。下列分析正确的是( )
A.塑料细丝呈“章鱼”状现象的原因与验电器的工作原理相同
B.塑料细丝带电是通过摩擦的方式创造了电荷
C.毛巾与PVC管摩擦时，将电能转化成机械能
D.用手触摸“章鱼”后，“章鱼”吸在PVC管上是因为它们带上了异种电荷
6．如图所示，自制水果电池的正极是铜片，负极是铝片，下列说法正确的是( )
A.三个水果电池是并联
B.电路中电流方向与电子定向移动方向一致
C.电路中电流方向是从铜片经发光二极管流向铝片
D.对调水果电池的正负极，电路中仍有电流但方向发生改变

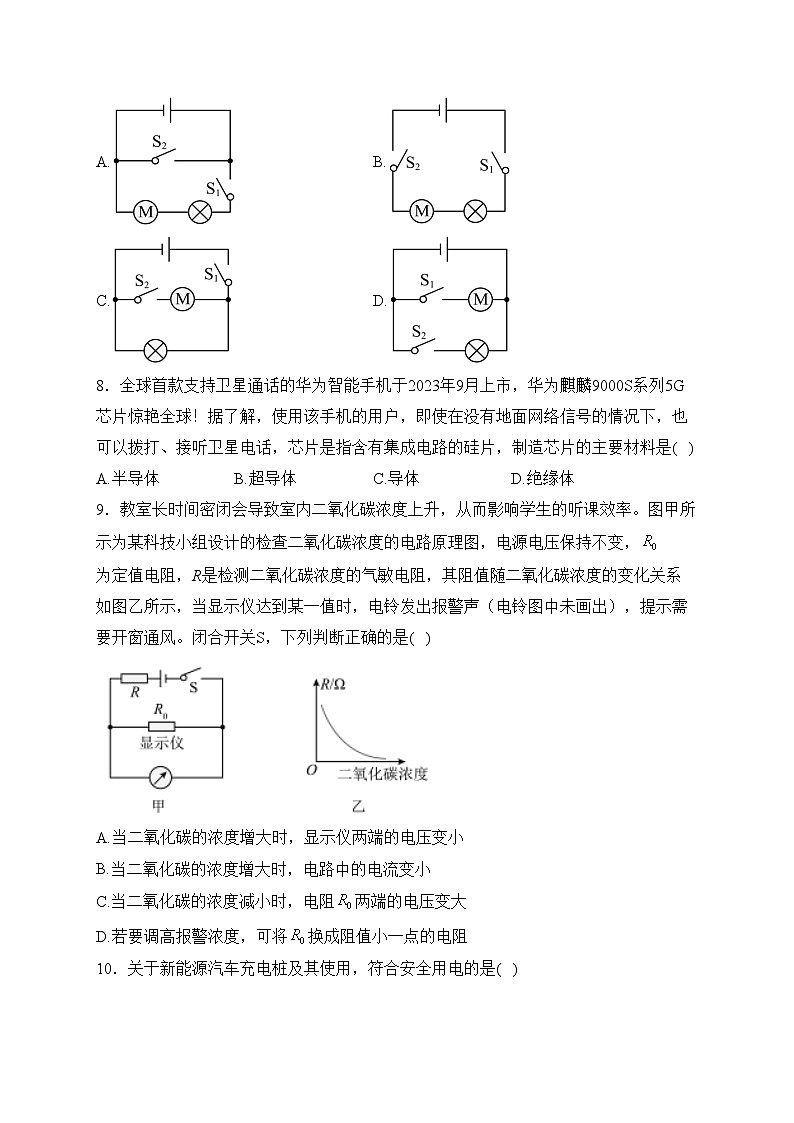

7．冬奥会闭幕式，梦幻五环缓缓升起，当电源开关闭合时舞台灯亮起，当按下开关时，电动机才能启动控制火炬头降落；若舞台灯不亮，电动机也不能启动，下列电路设计符合上述要求的是( )
A.B.
C.D.
8．全球首款支持卫星通话的华为智能手机于2023年9月上市，华为麒麟9000S系列5G芯片惊艳全球！据了解，使用该手机的用户，即使在没有地面网络信号的情况下，也可以拨打、接听卫星电话，芯片是指含有集成电路的硅片，制造芯片的主要材料是( )
A.半导体B.超导体C.导体D.绝缘体
9．教室长时间密闭会导致室内二氧化碳浓度上升，从而影响学生的听课效率。图甲所示为某科技小组设计的检查二氧化碳浓度的电路原理图，电源电压保持不变，为定值电阻，R是检测二氧化碳浓度的气敏电阻，其阻值随二氧化碳浓度的变化关系如图乙所示，当显示仪达到某一值时，电铃发出报警声（电铃图中未画出），提示需要开窗通风。闭合开关S，下列判断正确的是( )
A.当二氧化碳的浓度增大时，显示仪两端的电压变小
B.当二氧化碳的浓度增大时，电路中的电流变小
C.当二氧化碳的浓度减小时，电阻两端的电压变大
D.若要调高报警浓度，可将换成阻值小一点的电阻
10．关于新能源汽车充电桩及其使用，符合安全用电的是( )
A.有经验的电工在安装充电桩时不必断开电源
B.每个充电桩在安装时都要装漏电保护器
C.插头的绝缘层破损后仍继续使用
D.某些充电桩的金属外壳不必与大地相连
11．将标有“3.8V；0.3A”字样的灯泡甲和“3.0V；0.3A”字样的灯泡乙，分别串联和并联后，接在电压为3.0V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是( )
A.串联时，甲灯比乙灯更亮
B.串联时，乙灯可以正常发光
C.并联时，通过甲灯的电流比通过乙灯的电流大
D.并联时，甲灯的实际功率比乙灯的实际功率大
12．下图是我国自主研发的电磁发射器，它是利用磁场对电流的作用把弹丸发射出去的。下列设备中与电磁发射器的工作原理相同的是( )
A.发电机B.电动机
C.电铃D.动圈式话筒
二、多选题
13．2023年10月26日11时14分，搭载神舟十七号载人飞船的长征二号F遥十七运载火箭在酒泉卫星发射中心点火发射；17时46分，神舟十七号载人飞船与空间站组合体完成自主快速交会对接，“太空之吻”再现苍穹。下列说法正确的是( )
A.火箭内燃料燃烧时，将化学能转化为内能
B.火箭用液态氢做燃料，是因为液态氢比热容大
C.航天员在空间站与地面控制中心视频对话是通过电磁波传递信息
D.太空舱“帆板”接收的太阳能来自太阳内部裂变反应释放的能量
14．利用如图实验装置探究“影响电流通过导体产生热量的因素”，下列说法正确的是( )
A.图甲中闭合开关后，a管中液面上升比b管快
B.实验过程中通过通电时间长短反映电流通过电热丝产生热量的多少
C.图甲所示实验装置是探究电流、通电时间一定时，电热与电阻的关系
D.图乙中相同时间内左侧电阻丝上产生的热量比右侧电阻丝产生的热量多
15．图甲是某电加热器的实物图及工作原理图，其中和是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是( )
A.电阻与的阻值之比为7∶1
B.开关S和都闭合时，加热器的功率为880W
C.加热器在加热状态下工作5min，产生的热量
D.开关S闭合，由断开到闭合，电路中电流变大，的功率变大
三、填空题
16．如图甲，在吹气球时，吹大了的气球没握住，它叫啸着飞跑了，此情景中的能量转化过程与图_________（填“乙”或“丙”）所示热机工作冲程相同。若该热机的飞轮转速是1800r/min，则热机每秒完成_________个冲程。
17．如下图所示，某锂电池上标注其电压为3.7V，容量为2000mA·h，当给它充电时，锂电池相当于电路中的_________（选填“电源”或“用电器”）；充满电后，此锂电池储藏的电能是_________J。
18．我国正在大力开发核能发电，核反应堆中利用核_________（选填“聚变”或“裂变”）释放能量，产生的电能属于_________（选填“一次能源”或“二次能源”）。
四、作图题
19．如图所示，请正确连接下列家庭电路.
20．如图所示是一个磁悬浮地球仪以及其内部结构示意图。请在图乙中的两个虚线框内分别标出通电螺线管的磁极以及电源的“+”极或“-”极。
五、实验题
21．如图所示，用甲、乙、丙三套装置完成实验。
实验一：探究不同物质的吸热能力。
实验二：比较不同燃料的热值。
三种供选择的液体分别用液体a、b、c表示，三种燃料分别用燃料1、2、3表示。
（1）为完成实验一，应选用_________两套装置，实验中通过比较_________（选填“加热时间”或“升高的温度”）来比较物质吸收热量的多少；
（2）为能完成实验二，应选择_________两图装置进行实验。实验中，需要等待燃料_________（选填“燃烧相同的时间”或“燃烧相同的质量”），然后通过比较_________（选填“加热时间”或“升高的温度”）来比较燃料热值的大小；
（3）若实验二记录的数据如表所示。请根据表中数据计算：在忽略热量损失的情况下，燃料2的热值是_________J/kg。
22．小利在探究“通过导体的电流与导体两端电压的关系”时，实物连接电路如图甲所示，电源电压6V保持不变，R为定值电阻，阻值。
（1）根据图甲实物连接图，请在图乙的方框里画出对应的电路图；_________
（2）开关闭合前，为保护电路，滑动变阻器的滑片应位于_________（选填“A”或“B”）端。实验过程中滑动变阻器还起到了_________的作用；
（3）实验中测得多组数据，绘制出电阻R的图像如图丙所示，由图像可得的结论是_________；
（4）小利做完实验后，又取了两个定值电阻继续探究“电压不变时，电流与电阻的关系”。他分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丁所示的图像。在这一实验中，当他保持滑片的位置不变，把R换成的电阻接入电路时，闭合开关后应向_________（选填“A”或“B”）端移动滑片，直至电压表示数为_________V，再读出相应电流表的示数。当小利把R换为的电阻接入电路时，闭合开关，发现无论怎样移动滑片，电压表示数都不能达到所控制的电压值，这是因为_________。
23．为测量某一定值电阻的阻值，某实验小组选用的实验器材有：待测电阻、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整，要求滑片P向左移时电流表示数变大；_________
（2）连接完电路后闭合开关，电流表、电压表的示数均很小，无论怎样移动滑片都不起作用，出现这种现象的原因是_________；
（3）解决问题后，正常进行实验并将实验数据记录下来，如下表所示：
第3次测量时电流表的示数如图乙所示，则第三次测得的电阻值为_________Ω，根据三组实验数据可得定值电阻_________Ω，本实验测量多组实验数据的目的是_________；
（4）在实验拓展环节，实验小组设计了如图丙所示的电路来测量未知电阻的阻值，滑动变阻器的最大阻值为，电源电压未知且不变，请将下列实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表的示数为；
②闭合开关S，将滑动变阻器的滑片P移到_________端，记录电流表的示数为；
③写出待测电阻的表达式_________（用、和表示）。
六、计算题
24．如图甲电路，电源电压及灯泡L的电阻均不变，滑动变阻器的最大阻值为。当、均闭合且滑片P滑到b端时，电流表、的指针恰好指到同一位置，如图乙所示，此时灯正常发光；当、均断开且滑动变阻器接入电路的阻值为最大阻值的1/3时，电流表的示数为0.4A，求：
（1）灯泡L的额定功率；
（2）的电阻；
（3）整个电路消耗的最小电功率。
25．如图，某品牌水族箱内盛有50kg水，内置一根“220V 200W”自动温控棒。冬天养孔雀鱼时，水族箱内的水温要求控制在20℃~24℃之间（温控棒在水温低于20℃时开始工作，水温达到24℃时自动断开），。
（1）求温控棒工作一次水族箱中的水吸收的热量；
（2）若在这次温控中温控棒正常工作了75min，求温控棒的温控效率；
（3）若用电高峰时，家庭电路的实际电压仅为217.8V，求此时通过温控棒的工作电流（温控棒的电阻不变）。
参考答案
1．答案：B
解析：A.对人体安全的电压是不高于36V，故A不符合题意；
B.家用空调的电功率较大，约为1000W，故B符合题意；
C.家庭节能灯电流约为0.1A，故C不符合题意；
D.通常情况下人体电阻约为2000Ω，故D不符合题意。
故选B。
2．答案：A
解析：A.光纤通信利用激光传递信号，激光在光导纤维中经多次反射向前传播，故A正确；
B.电磁波在空气中的传播速度等于是一个定值，与频率无关，故B错误；
C.太阳能、水能和风能都是可再生能源，核能属于不可再生能源，故C错误；
D.北斗导航是利用电磁波进行定位和导航的，故D错误。
故选A。
3．答案：C
解析：A.任何物体在任何温度状态下都具有内能，温度很低的冰块也具有内能，故A错误；
B.热量是过程量，不能说具有或含有热量，故B错误；
C.冰袋中的物质熔化时，吸收热量，温度不变，内能增加，故C正确；
D.热传递的条件是物体间存在温度差，因为产品温度高于冰块的温度，所以热量从产品传向冰块，故D错误。
故选C。
4．答案：B
解析：A.由图可知，进气门打开，为吸气冲程，没有能量转化，故A不符合题意；
B.由图可知，进气门、排气门关闭，火花塞没有点火，活塞向上运动，为压缩冲程，将机械能转化为内能，故B符合题意；
C.由图可知，进气门、排气门关闭，火花塞点火，活塞向下运动，为做功冲程，将内能转化为机械能，故C不符合题意；
D.由图可知，排气门打开，为排气冲程，没有能量转化，故D不符合题意。
故选B。
5．答案：A
解析：A.塑料细丝呈“章鱼”状现象是因为同种电荷先排斥，原因与验电器的工作原理相同，故A正确；
B.塑料细丝带电是通过摩擦的方式转移了电荷，不是创造了电荷，故B错误；
C.毛巾与PVC管摩擦时，电子发生定向移动，将机械能转化成电能，故C错误；
D.用手触摸“章鱼”后，“章鱼”吸在PVC管上是因为带电体吸引不带电物体，故D错误。
故选A。
6．答案：C
解析：A.根据串联电路电压规律可知，三个水果电池应该串联，故A错误；
B.电流方向是正电荷定向移动的方向，电子是负电荷，故电路中电流方向与电子定向移动方向相反，故B错误；
C.电路中电流方向是从电源正极流出，经过用电器，流回电源负极，故电路中电流方向是从铜片经发光二极管流向铝片，故C正确；
D.发光二极管是由半导体材料制成，具有单向导电性，故对调水果电池的正负极，电路中没有电流，故D错误。
故选C。
7．答案：C
解析：当电源开关闭合时，舞台灯亮起，此时电动机不工作，闭合，电动机才能启动，即两者是并联的，且在干路上，在电动机支路上，由各选项电路图知，ABD不符合题意，C符合题意。
故选C。
8．答案：A
解析：制造芯片的主要材料是半导体，具有单向导电性，故A符合题意，BCD不符合题意。
故选A。
9．答案：D
解析：AB.由图乙可知，当二氧化碳的浓度增大时，气敏电阻R的阻值减小，根据可知，电路的电流变大，则两端的电压变大，即显示仪两端的电压变大，故AB错误；
C.由图乙可知，当二氧化碳的浓度减小时，气敏电阻R的阻值增大，根据可知，电路的电流变小，则两端的电压变小，故C错误；
D.由图甲可知，两电阻串联，根据分压原理可知，将换成阻值小一点的电阻，则在报警时R的电阻也会更小，二氧化碳的浓度需要更大，故若要调高报警浓度，可将换成阻值小一点的电阻，故D正确。
故选D。
10．答案：B
解析：A.在安装充电桩时不断开电源，会有触电危险，不符合安全用电原则，故A不符合题意；
B.安装漏电保护器，可以防止触电事故的发生，符合安全用电原则，故B符合题意；
C.插头的绝缘层破损后仍继续使用，会有触电危险，不符合安全用电原则，故C不符合题意；
D.对于有金属外壳的用电器，金属外壳一定要接地，故D不符合题意。
故选B。
11．答案：A
解析：AB.由欧姆定律可得，甲灯的电阻
乙灯的电阻
串联时，电路总电阻
电路电流
甲灯的功率
乙灯的功率
故甲、乙两灯都不能正常发光，甲灯比乙灯更亮。故A正确，B错误；
C.并联时，通过甲灯的电流
通过甲灯的电流
则通过甲灯的电流比通过乙灯的电流小，故C错误；
D.并联时，甲灯的功率
乙灯的功率
故甲灯的实际功率比乙灯的实际功率小，故D错误。
故选A。
12．答案：B
解析：A.电磁发射器的工作原理是磁场对电流的作用，发电机的原理是电磁感应现象，故A不符合题意；
B.电动机的原理是磁场对电流的作用，故B符合题意；
C.电铃的主要元件是电磁铁，电磁铁的原理是电流的磁效应，故C不符合题意；
D.动圈式话筒的原理是电磁感应现象，故D不符合题意。
故选B。
13．答案：AC
解析：A.火箭内燃料燃烧时，发生化学反应，将化学能转化为内能，故A正确；
B.火箭用液态氢做燃料，是因为液态氢热值大，相同质量的液态氢完全燃烧放出的热量多，故B错误；
C.电磁波可以在真空中传播，航天员在空间站与地面控制中心视频对话是通过电磁波传递信息，故C正确；
D.太空舱“帆板”接收的太阳能来自太阳内部核聚变反应释放的能量，故D错误。
故选AC。
14．答案：CD
解析：A.当电流和通电时间相同时，电阻越大，导体产生的热量越多，由图甲可知，右边容器内的电阻较大，产生的热量较多，故b管中液面上升比a管快，故A错误；
B.实验过程中通过管中液面上升高度来反映电流通过电热丝产生热量的多少，故B错误；
C.图甲所示实验装置中，两电阻丝阻值串联，通过的电流相同，两电阻丝的电阻不同，根据控制变量法可知，探究电流、通电时间一定时，电热与电阻的关系，故C正确；
D.当电阻和通电时间相同时，电流越大，导体产生的热量越多，左侧容器内的电阻在干路中，电流较大，产生的热量较多，故相同时间内左侧电阻丝上产生的热量比右侧电阻丝产生的热量多，故D正确。
故选CD。
15．答案：ABD
解析：AB.开关S、闭合时，电路为的简单电路，此时电路的总电阻最小，由可知，总功率最大，电加热器处于加热状态，加热器的功率为880W，的阻值
只闭合开关S时，两电阻串联，此时电路的总电阻最大，由可知，总功率最小，电加热器处于保温状态，此时电路的总电阻
的阻值
电阻与的阻值之比
故AB正确；
C.加热器在加热状态下工作5min，产生的热量
故C错误；
D.开关S闭合，两电阻串联，此时电路的总电阻最大，开关闭合时，电路为的简单电路，此时电路的总电阻最小，由可知电路中的电流变大，由可知的功率变大，故D正确。
故选ABD。
16．答案：乙；60
解析：气球喷出气体的过程是内能转化为机械能；图乙中，两个气门都关闭，活塞向下运动，是做功冲程，热机的做功冲程是内能转化为机械能；图丙中，两个气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能。此情景中的能量转化过程与图乙所示热机工作冲程相同。
热机在一个工作循环中，飞轮转动两圈，对外做功一次，完成4个冲程。该热机飞轮转速是
即每秒钟飞轮转动30圈，完成60个冲程。
17．答案：用电器；26640
解析：当给锂电池充电时，锂电池消耗电能，将电能转化为化学能，相当于电路中的用电器。
充满电后，此锂电池储藏的电能

18．答案：裂变；二次能源
解析：目前我国核电站的核反应堆中发生的是可以控制的核裂变来释放能量的，核裂变释放能量，通过汽轮机将能量转化成机械能，再通过发电机最终转化成电能，产生的电能属于二次能源。
19．答案：
解析：螺口灯泡的金属螺纹a接线柱应与零线连接，开关b接线柱与火线连接，三孔插座接线柱连接时“左零右火”，即c接线柱连接零线，e接线柱连接火线，d接线柱连接地线，如图所示.
20．答案：
解析：磁悬浮地球仪上方是N极，下方是S极。同名磁极相互排斥，所以通电螺旋管的上方是S极，下方是N极。由右手定则，四指环绕方向是电流方向，大拇指方向是通电螺线管的N极，所以通电螺线管的电源下方是“+”极，下方是“-”极。如图所示：
21．答案：（1）甲、丙；加热时间；（2）甲、乙；燃烧相同的质量；升高的温度；（3）
解析：（1）为完成实验一：探究不同物质的吸热能力，需要选择不同的液体，控制燃料的种类相同，故应选甲、丙两套装置进行实验；实验中要用相同的加热装置进行加热，使两物体在相同的时间吸收的热量相同，故可通过比较加热时间来比较物质吸收热量的多少。
（2）为完成实验二：比较不同燃料的热值，需要选择不同的燃料，相同的液体进行实验，故应选择甲、乙两套装置进行实验；根据控制变量法，实验中应控制燃料燃烧的质量相同，故需要等待燃料燃烧相同的质量，然后通过比较升高的温度来比较燃料热值的大小。
（3）[6根据实验二记录的数据，在忽略热量损失的情况下，由燃料1数据可得
即①
由燃料2数据可得
即②
联立①②得。
22．答案：（1）见解析；（2）A；改变电阻两端的电压；（3）当导体电阻一定时，通过导体的电流与导体两端电压成正比；（4）A；2；所选择的滑动变阻器的最大阻值小于40Ω
解析：（1）由实物图可知，电流从电源正极流出，经过开关S、电流表、电阻R和滑动变阻器后，流回电源负极，电压表测量定值电阻两端的电压，并联在定值电阻两端，滑动变阻器右下接线柱接入电路，向右移动时接入电路的电阻变小，故作出电路图如下图所示：
（2）为保护电路，连接电路时，滑动变阻器的滑片应位于阻值最大处，即A端；该实验中，滑动变阻器还起到改变电阻两端的电压的作用。
（3）分析电阻R的图像，图像是一条过原点的倾斜直线，可得出结论：当导体电阻一定时，通过导体的电流与导体两端电压成正比。
（4）由图丙可知，探究“电流与电阻的关系”的实验中，电阻两端的电压
当把5Ω的电阻换成10Ω的电阻后，根据分压原理可知，定值电阻两端的电压变大，研究电流与电阻关系时要控制定值电阻两端电压不变，则需要增大滑动变阻器两端的电压，即要增大滑动变阻器接入电路的电阻，故应把滑动变阻器的滑片向A端移动至电压表示数为2V；实验中使用的定值电阻最大为20Ω，定值电阻两端的电压为2V，根据串联电路电压规律可知，滑动变阻器分得的电压
当定值电阻为20Ω时，根据分压原理可得
即
解得，即所选择的滑动变阻器的最大阻值不能小于40Ω，故当小利把R换为的电阻接入电路时，闭合开关，发现无论怎样移动滑片，电压表示数都不能达到所控制的电压值，这是因为所选择的滑动变阻器的最大阻值小于40Ω。
23．答案：（1）见解析；（2）滑动变阻器两个下接线柱都接入了电路；（3）12.5；11.3；求平均值以减小误差；（4）b；
解析：（1）该实验中电压表测量两端的电压，需并联在两端，电源是两节干电池，电压表应接入小量程，要求滑片P向左移时电流表示数变大，则滑片P向左移时滑动变阻器接入电路的阻值变小，滑动变阻器左下接线柱接入电路，补充实物图如下图所示：
（2）电流表示数很小，可能是电路的总电阻较大，电压表示数很小，且无论怎样移动滑片都不起作用，说明滑动变阻器接入阻值很大，可能是滑动变阻器两个下接线柱都接入了电路。
（3）]由乙图可知，电流表接的是小量程，分度值为0.02A，其示数为0.24A；第三次测得的电阻的阻值
根据三组实验数据取平均值可得定值电阻
本实验测量多组实验数据的目的是求平均值以减小误差。
（4）②闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表的示数为。
③闭合开关S，将滑动变阻器的滑片P移到a端，此时滑动变阻器与并联，滑动变阻器接入阻值为，电流表测量干路电流，根据欧姆定律和并联电路电流特点可得
①
闭合开关S，将滑动变阻器的滑片P移到b端，此时只有滑动变阻器接入电路，被短路，根据欧姆定律可得②
联立①②，可得待测电阻的表达式
24．答案：（1）2.4W；（2）25Ω；（3）3.6W
解析：（1）当、均闭合且滑片P滑到b端时，电阻被短路，电路中灯泡L与电阻并联，电流表测量干路电流，应读大量程示数为1A，电流表测量小灯泡所在支路电流，应读小量程示数为0.2A；根据并联电路电流规律可得，通过的电流
根据并联电路电压规律可得，电源电压
灯泡L的额定功率
（2）当、均断开且滑动变阻器接入电路的阻值为最大阻值的时，电路中与串联，滑动变阻器的阻值
电路总电阻
则的电阻
（3）根据可知，电源电压不变，电路总电阻最大时，总功率最小，故当、均断开且滑片P滑到b端时，即电阻与电阻串联时，电路总电阻最大，整个电路消耗的电功率最小，此时总电阻
则最小电功率
25．答案：（1）；（2）93.3%；（3）0.9A
解析：（1）温控棒工作一次水族箱中水吸收的热量
（2）温控棒消耗的电能
该次温控棒的温控效率
（3）温控棒阻值
已知温控棒阻值不变，当家庭电路的实际电压仅为217.8V时，温控棒的工作电流
额定电压
额定电压
额定加热功率
990W
额定保温功率
110W
燃料
加热前液体温度（℃）
燃料燃尽时液体温度（℃）
燃料的热值（J/kg）
1
15
35
2
15
25
实验次数
电压U/V
电流I/A
电阻
1
2.0
0.20
10.0
2
2.5
0.22
11.4
3
3.0
