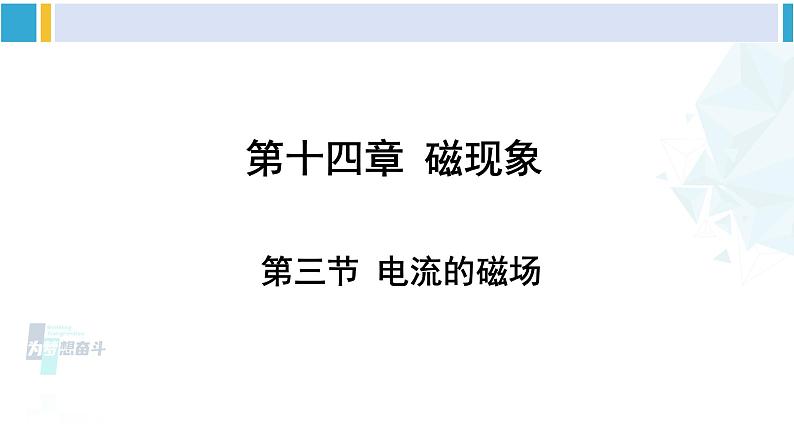

北师大版九年级物理下册 第十四章 磁现象 第三节 电流的磁场（课件）

这是一份北师大版九年级物理下册 第十四章 磁现象 第三节 电流的磁场（课件），共18页。

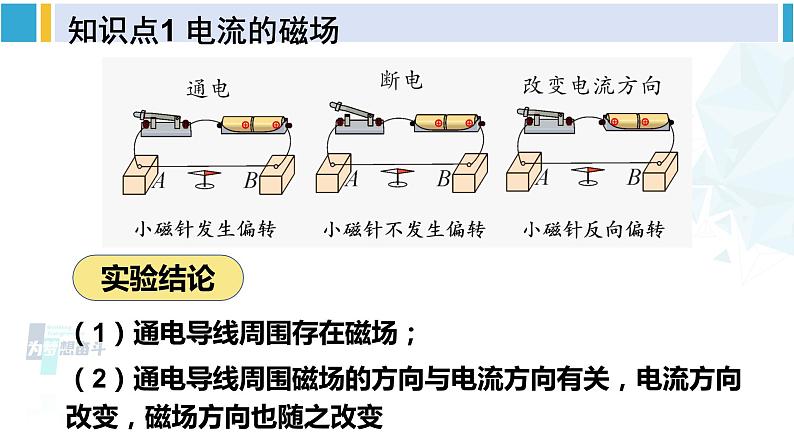

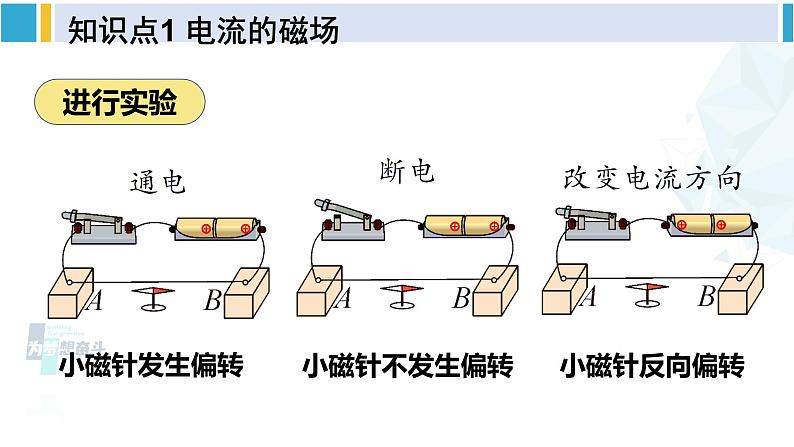

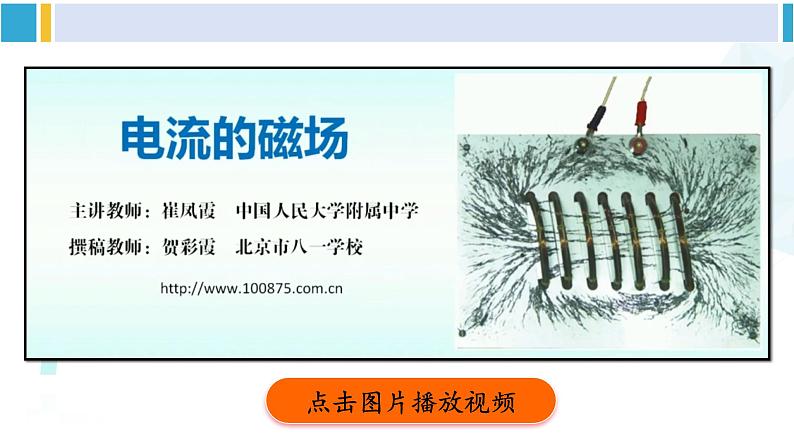

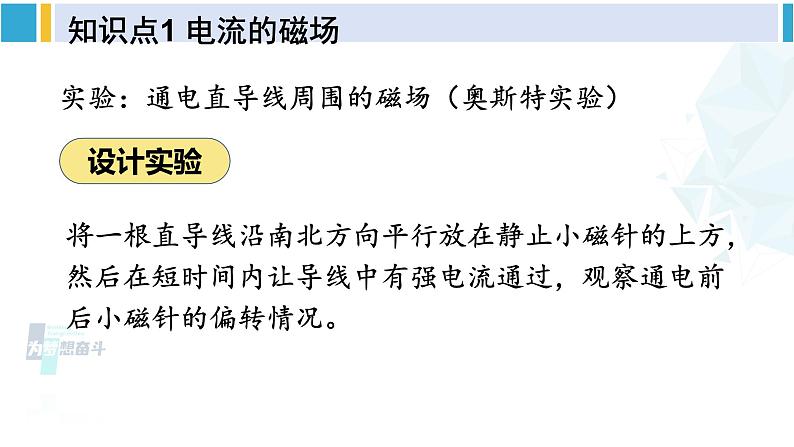

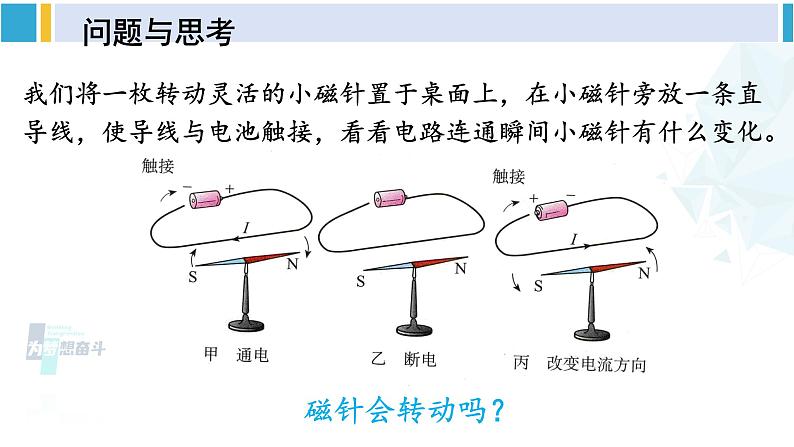

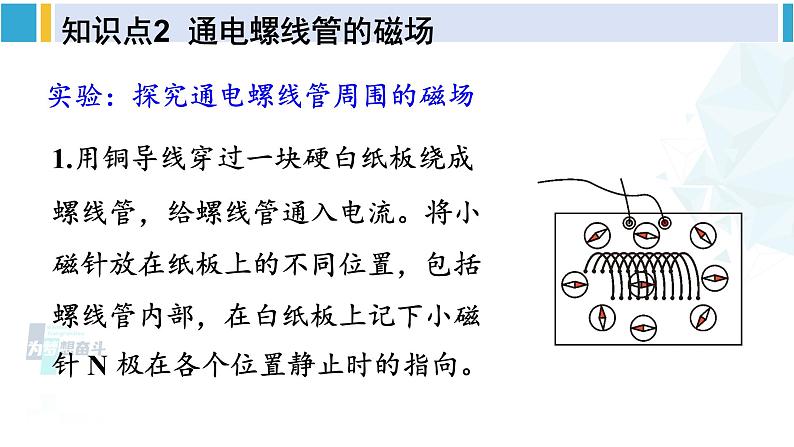

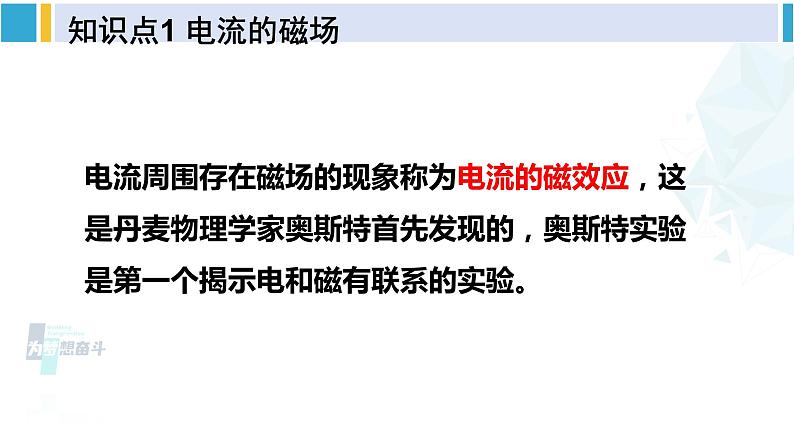

第十四章 磁现象第三节 电流的磁场问题与思考我们将一枚转动灵活的小磁针置于桌面上，在小磁针旁放一条直导线，使导线与电池触接，看看电路连通瞬间小磁针有什么变化。磁针会转动吗？点击图片播放视频知识点1 电流的磁场将一根直导线沿南北方向平行放在静止小磁针的上方，然后在短时间内让导线中有强电流通过，观察通电前后小磁针的偏转情况。设计实验实验：通电直导线周围的磁场（奥斯特实验）知识点1 电流的磁场进行实验小磁针发生偏转小磁针不发生偏转小磁针反向偏转知识点1 电流的磁场实验结论（1）通电导线周围存在磁场；（2）通电导线周围磁场的方向与电流方向有关，电流方向改变，磁场方向也随之改变知识点1 电流的磁场电流周围存在磁场的现象称为电流的磁效应，这是丹麦物理学家奥斯特首先发现的，奥斯特实验是第一个揭示电和磁有联系的实验。知识点2 通电螺线管的磁场实验：探究通电螺线管周围的磁场1.用铜导线穿过一块硬白纸板绕成螺线管，给螺线管通入电流。将小磁针放在纸板上的不同位置，包括螺线管内部，在白纸板上记下小磁针 N 极在各个位置静止时的指向。知识点2 通电螺线管的磁场2.改变通电螺线管线圈中的电流方向，观察小磁针 N 极的偏转方。小磁针的 N 极指向和原来相反知识点2 通电螺线管的磁场3.在白纸板上均匀地撒上一些铁屑，给螺线管通电后， 轻轻敲击白纸板， 观察铁屑的排列情况。知识点2 通电螺线管的磁场探究归纳（1）通电螺线管周围的磁场分布同条形磁体的磁场分布相似，两端磁性最强，为通电螺线管的两极。（2）通电螺线管外部的磁场方向与电流方向有关。知识点2 通电螺线管的磁场点击图片播放视频知识点3 右手螺旋定则用右手握住螺线管，让四指弯曲且与螺线管中电流的方向一致，则大拇指所指的那端就是通电螺线管的 N 极，大拇指所指的方向也是通电螺线管内部磁场的方向。右手螺旋定则又称为安培定则。知识点3 右手螺旋定则判断方法（1）标出通电螺线管中电流的方向（2）右手握住通电螺线管，让四指弯曲且与电流的方向一致。（3）大拇指所指那端就是通电螺线管的 N 极。随堂练习1.如图是奥斯特实验的示意图，有关分析正确的是（ ）A.通电导线周围磁场方向由小磁针的指向决定B.小磁针发生偏转说明通电导线对小磁针有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关B随堂练习2.如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（ ）A.小磁针甲静止时 N 极指向右端，小磁针乙静止时 N 极指向左端B.小磁针甲静止时 N 极指向左端，小磁针乙静止时N 极指向右端C.小磁针甲和小磁针乙静止时 N 极均指向右端D.小磁针甲和小磁针乙静止时 N 极均指向左端B3.如图所示，闭合开关后，四个小磁针指向（红色为 N 极）都正确的是（ ）随堂练习D三、课堂小结通过本节课的学习，你有什么收获？
