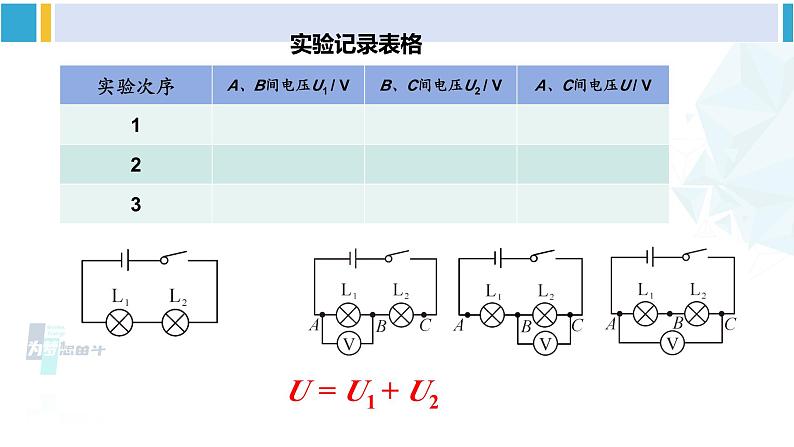

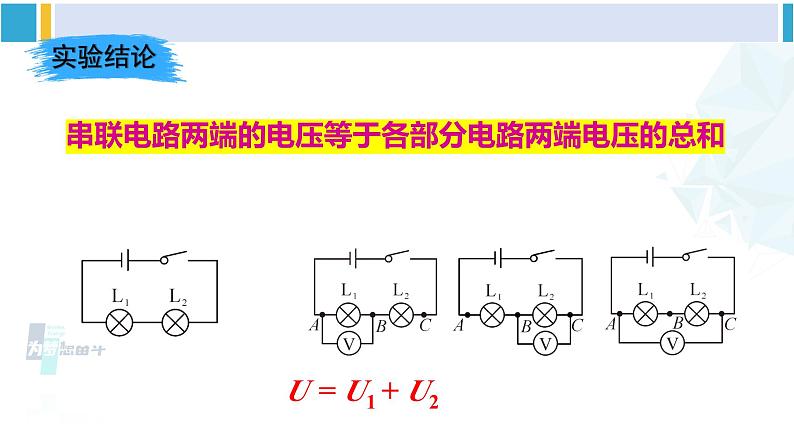

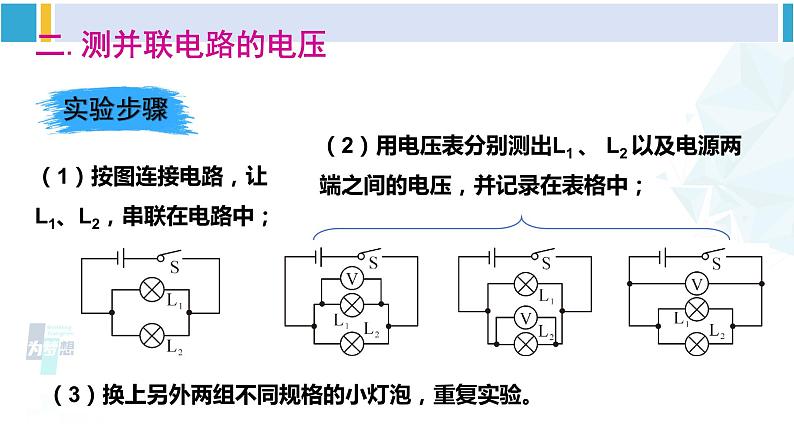

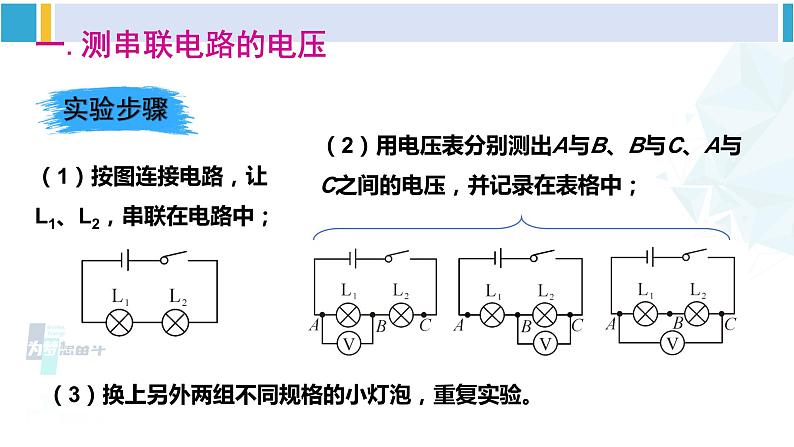

第2课时 串、并联电路中的电流规律沪科版·九年级物理上册一.测串联电路的电压（1）按图连接电路，让L1、L2，串联在电路中；（2）用电压表分别测出A与B、B与C、A与C之间的电压，并记录在表格中；（3）换上另外两组不同规格的小灯泡，重复实验。实验记录表格U = U1 + U2串联电路两端的电压等于各部分电路两端电压的总和U = U1 + U2 通过多次有代表性的实验探究物理现象的普遍规律，这就是实验归纳法。二.测并联电路的电压（1）按图连接电路，让L1、L2，串联在电路中；（2）用电压表分别测出L1 、 L2 以及电源两端之间的电压，并记录在表格中；（3）换上另外两组不同规格的小灯泡，重复实验。实验记录表格U = U1 = U2并联电路中各并联支路两端的电压都相等U = U1 = U2（1）在并联电路中，总电压等于各支路两端电压，不论各支路上的用电器是否一样，各支路两端的电压都相等，且都等于电源电压。（2）当电路中有多个用电器并联时，以上结论仍然成立，表达式：U = U1 = U2 = ··· = Un。串联电路并联电路串联电路两端的电压等于各部分电路两端电压的总和（即U＝U1＋U2）并联电路中各并联支路两端的电压都相等（即U＝U1＝U2） 1. 如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ） A. V1示数为6 V B. V1示数大于6 V C. V示数小于6 V D. V示数大于6 V并联电路中各并联支路两端的电压都相等A 2. 在探究串联电路的电压关系时，小明同学使用的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点不动，你认为这种接法是________（选填“正确”或“不正确”）的，理由是____________________________。不正确 电压表正负接线柱接反了 3. 在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图所示。 （1）当分别把电压表连在图中A、B两点、B、C两点及A、C两点时，闭合开关后测得的数据是UAB=0，UBC=4.5V，UAC=4.5 V ，则故障可能是____________________________________________。灯泡L1短路（或L2开路或L1短路同时L2开路）（2）故障排除后，实验正常进行，通过测量得到了三组实验数据如下表:分析两组实验数据，可得出:___________________________。串联电路中总电压等于各部分电路两端电压的之和
