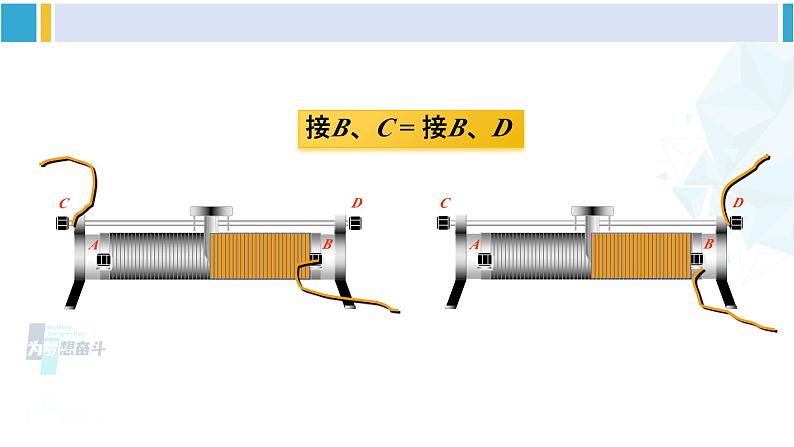

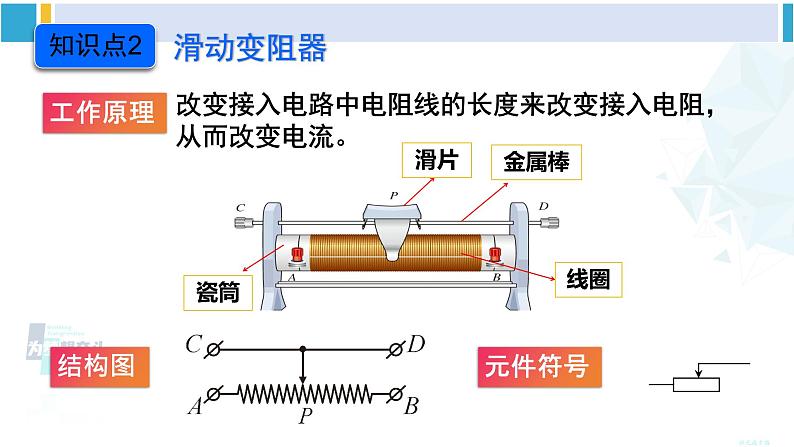

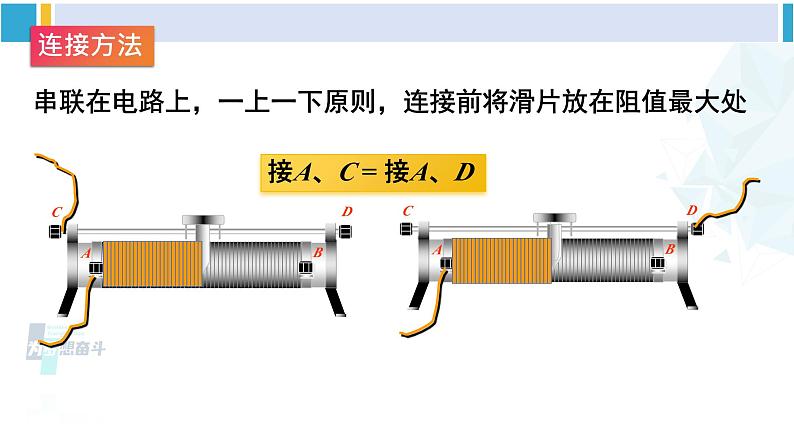

变 阻 器沪科版·九年级物理上册新课导入问题：怎样设计一个能改变小灯泡亮度的电路？怎样便捷地改变灯泡的亮度？ （1）改变导体的材料；（2）改变导体的横截面积；（3）改变导体的长度；（4）改变导体的温度。改变导体的长度探究新知知识点1变阻器 能改变接入电路中电阻大小的元件叫做变阻器。滑动变阻器 可以逐渐地改变连入电路的电阻，但不能够显示连入电路的电阻值。电阻箱电位器 具有三个引出端、阻值可按某种变化规律调节的电阻元件。 能够准确表示连入电路的电阻值，但不能连续改变电阻值。注意：滑动变阻器和电阻箱在接入电路中时，闭合开关之前，都应调节到最大阻值。视频展示：常用变阻器知识点2滑动变阻器改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。工作原理线圈滑片金属棒瓷筒结构图元件符号滑动变阻器的铭牌铭牌上通常标有电阻值和电流值。如“20 Ω 2A”，表示该滑动变阻器可接入电路的最大电阻值是 20 Ω，允许通过的最大电流是 2A。连接方法串联在电路上，一上一下原则，连接前将滑片放在阻值最大处接A、C = 接A、D接B、C = 接B、D点击图片播放视频与同学讨论以下几个问题。（1）滑动变阻器 A、B、C、D 4个接线柱，而接入电路时，如果只需接 2 个，共有几种接法？（2）在每种接法中滑动变阻器上哪些部分有电流通过？（3）哪几种接法能起到改变电阻的作用？哪几种接法不能？交流与讨论滑动变阻器在电路中的连接连入电路的电阻线是 AP 段：P 右移→AP 变长→滑动变阻器连入电路的阻值变大 。P 左移→AP 变短→滑动变阻器连入电路的阻值变小。滑动变阻器在电路中的连接连入电路的电阻线是 BP 段:P 右移→BP 变短→滑动变阻器连入电路的阻值变小；P 左移→BP 变长→滑动变阻器连入电路的阻值变大。滑动变阻器在电路中的连接没有电阻线连入电路，阻值为零，相当于导线。连入电路的电阻线是 AB 段，相当于定值电阻。 变阻器的作用主要是通过调节其电阻值，改变电路中的电流. 滑动变阻器一般只在实验室中应用. 有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。知识点3滑动变阻器的应用电位器知识点4电阻箱旋钮式电阻箱电阻箱是一种能够显示出接入电路的电阻大小的变阻器将电阻箱的两个接线柱连入电路中，调节四个旋钮就能得到接入电路中的阻值调节四个旋钮能得到0 ~9999 Ω、精确到 1 Ω 的电阻将各旋钮对应的指示点的示数乘面板上标记的倍数，然后加在一起就是电阻箱连入电路中的阻值示数：3×1000 Ω+6×100 Ω + 0×10 Ω+8×1 Ω=3608 Ω滑动变阻器与电阻箱的异同连接“一上一下”两个接线柱直接连接两个接线柱滑片在电阻线上移动调节旋钮能够近似于连续改变连入电路中的电阻大小不能连续改变连入电路中的电阻大小不能直接读出连入电路中的电阻大小可直接读出连入电路中的电阻大小（1）都是通过改变连入电路的电阻线的长度来改变连入电路的电阻（2）都要与被控制的电路串联（3）都有规定的最大电阻值和允许通过的最大电流值（4）通电前都应该把阻值调到最大迷你实验室 一支铅笔芯的电阻大约在 10~15Ω 之间。把一支铅笔剖去一半，取出铅笔芯。将一根导线的裸露部分缠绕在铅笔芯的一端，将另一小段裸导线也缠绕在铅笔芯上，并将一导线夹夹在第二根导线上代替滑片，这样就做成了铅笔芯变阻器。用自制的铅笔芯变阻器改变电路中的电流。比比看，谁做的铅笔芯变阻器既方便实用，又可靠美观？课堂小结变阻器滑动变阻器应用：电位器构造：瓷筒、线圈、滑片、金属棒、接线柱等优、缺点：能够连续改变接入电路的电阻， 但不能显示接入电路的阻值大小原理：通过改变接入电路中的电阻丝长度来改变电阻接法：“一上一下”作用：改变电路中的电流和部分电路两 端的电压；保护电路随堂练习 1. 如图是四个接线柱的滑动变阻器的结构示意图，将接线柱 A、D 接入电路时，滑片 Р 向右移动，接入电路的电阻丝的长度_______，接入电路的阻值______。（均选填“变大”或“变小”）变大变大 2. 在如图所示的电路中，R 是用镍铬合金线做成的一种变阻器.闭合开关要使灯泡暗些，导线夹应向哪边移动？要使灯泡亮些，导线夹应向哪边移动？为什么？解：要使灯泡变暗些，应将导线夹向 B 移动，因为这样接入电路的电阻线变长；要使灯泡变亮些，应将导线夹向 A 移动，因为这样接入电路的电阻线变短. 3. 在温度一定的条件下，做“探究导体电阻大小与哪些因素有关”的实验，采用了控制变量法.下表给出了实验中所用到的导体的情况. 选择 C、F 两导体进行对比，是为了探究导体电阻大小与_______是否有关，选择 C 和______（填写导体的代号）导体进行对比，是为了探究导体电阻与其长度的关系，为了研究导体电阻与其横截面积的关系，应选择的两导体是 __________（填写导体的代号）.材料G　A、D　 4. 如图甲给出了几种元件，请在图上用笔画线表示导线把电路元件连接起来，要求 L1与 L2 并联，开关接在干路上，且用滑动变阻器控制两只灯泡的亮度.解：如图乙所示.
