沪科版九年级物理 第十七章 从指南针到磁浮列车 第一课时 奥斯特实验 通电螺线管的磁场（课件）

这是一份沪科版九年级物理 第十七章 从指南针到磁浮列车 第一课时 奥斯特实验 通电螺线管的磁场（课件），共15页。

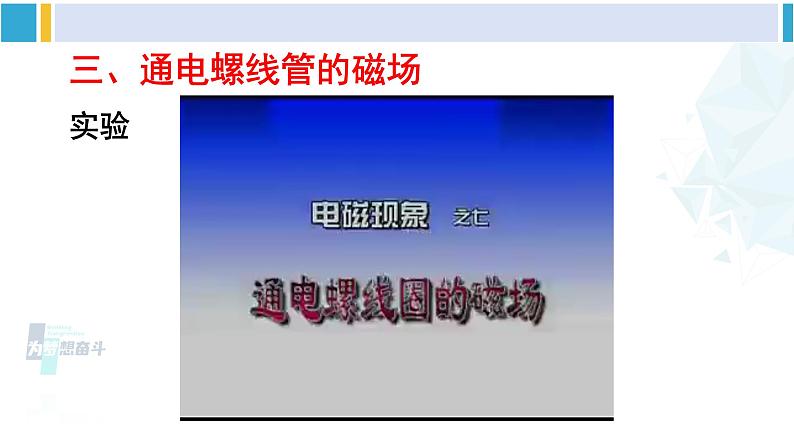

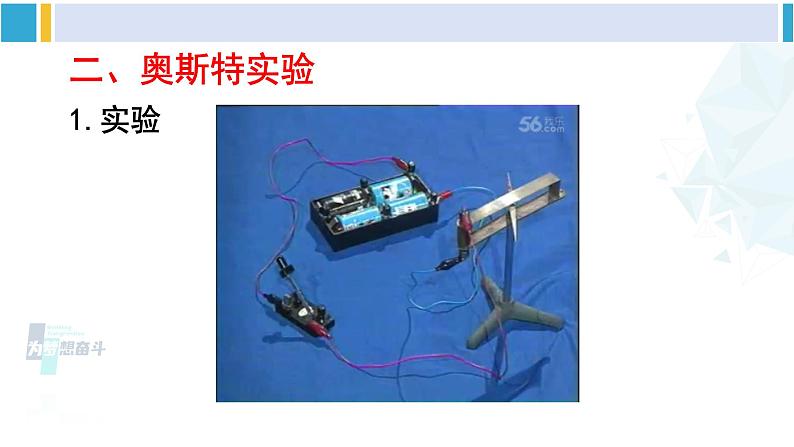

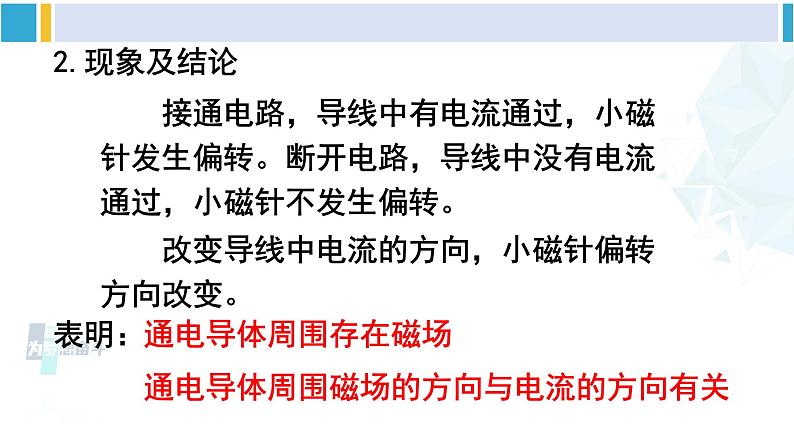

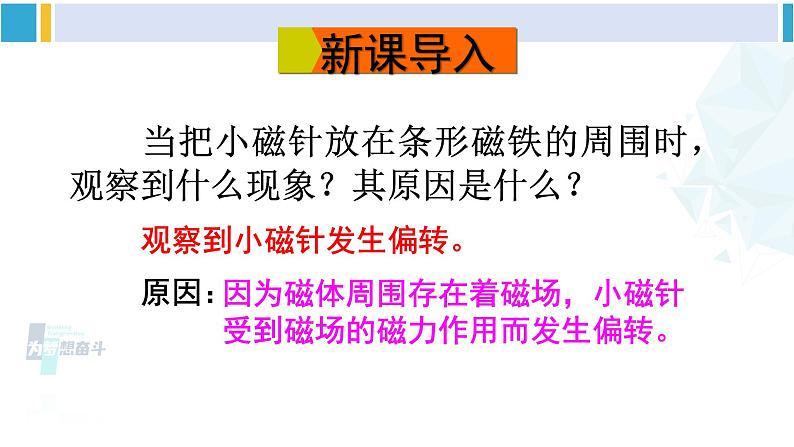

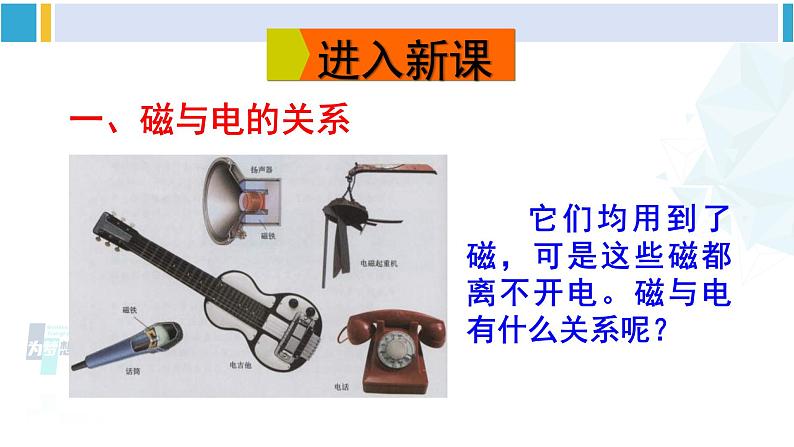

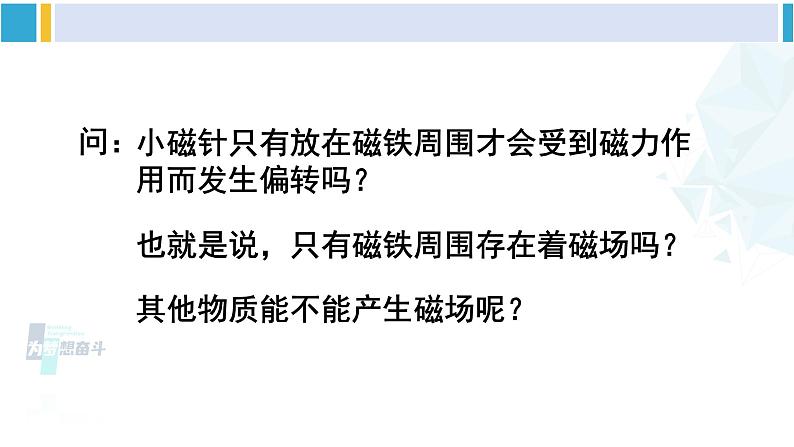

第十七章 从指南针到磁浮列车第二节 电流的磁场第1课时 奥斯特实验 通电螺线管的磁场沪科版·九年级下册 当把小磁针放在条形磁铁的周围时，观察到什么现象？其原因是什么？观察到小磁针发生偏转。 因为磁体周围存在着磁场，小磁针受到磁场的磁力作用而发生偏转。原因：小磁针只有放在磁铁周围才会受到磁力作用而发生偏转吗？ 问：也就是说，只有磁铁周围存在着磁场吗？ 其他物质能不能产生磁场呢？ 一、磁与电的关系 它们均用到了磁，可是这些磁都离不开电。磁与电有什么关系呢？二、奥斯特实验1.实验2.现象及结论 接通电路，导线中有电流通过，小磁针发生偏转。断开电路，导线中没有电流通过，小磁针不发生偏转。 改变导线中电流的方向，小磁针偏转方向改变。表明：通电导体周围存在磁场通电导体周围磁场的方向与电流的方向有关三、通电螺线管的磁场实验通电螺线管磁极的判断伸开右手，拇指和四指在同一平面，拇指和四指垂直，握住螺线管，四指方向为电流方向，拇指所指那端为通电螺线管 N 极，NS1.标出螺线管的N、S极NS2.标出螺线管中电流的方向。3.标出电源的正负极(图中小磁针静止)NS　 1．电流周围存在磁场，磁场的方向与电流的方向有关。　 2．通电螺线管对外相当于一个磁体。根据右手螺旋定则确定通电螺线管的磁极和通电螺线管中的电流方向。1.从课后习题中选取；2.完成练习册本课时的习题。
