高中物理人教版 (2019)必修 第三册第九章 静电场及其应用4 静电的防止与利用学案

这是一份高中物理人教版 (2019)必修 第三册第九章 静电场及其应用4 静电的防止与利用学案，共5页。

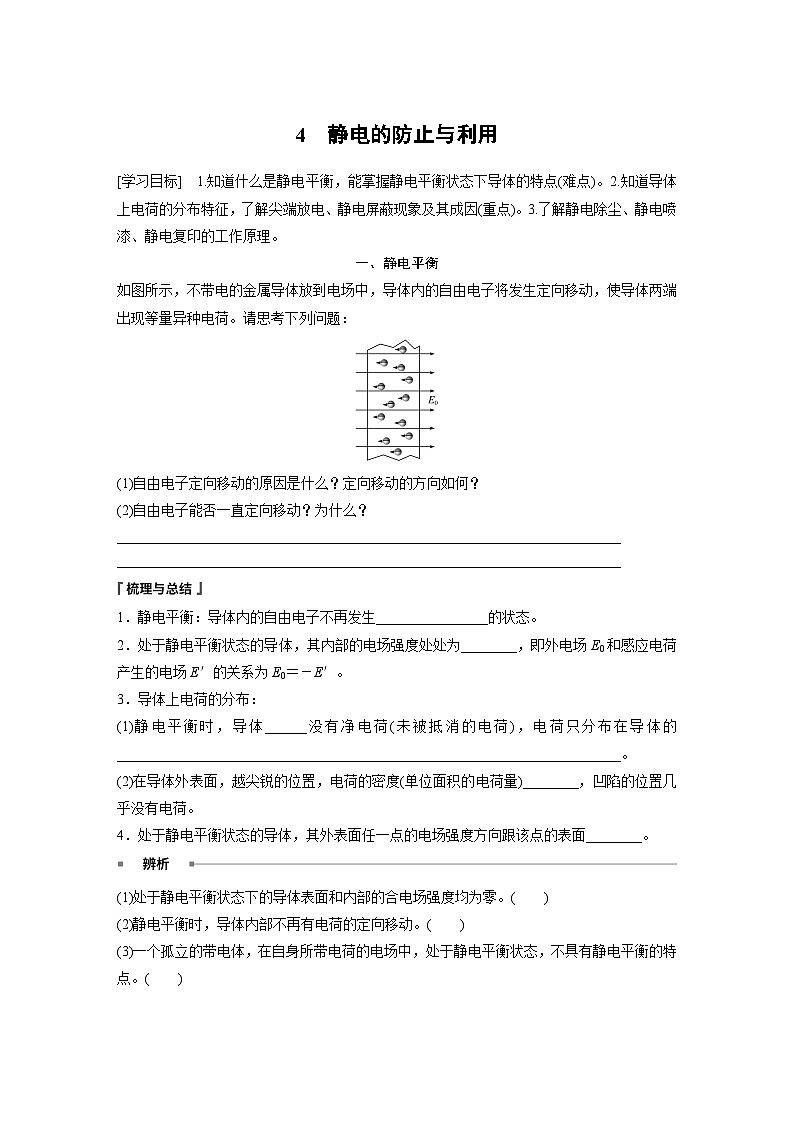

一、静电平衡
如图所示，不带电的金属导体放到电场中，导体内的自由电子将发生定向移动，使导体两端出现等量异种电荷。请思考下列问题：
(1)自由电子定向移动的原因是什么？定向移动的方向如何？
(2)自由电子能否一直定向移动？为什么？
________________________________________________________________________
________________________________________________________________________
1．静电平衡：导体内的自由电子不再发生________________的状态。
2．处于静电平衡状态的导体，其内部的电场强度处处为________，即外电场E0和感应电荷产生的电场E′的关系为E0＝－E′。
3．导体上电荷的分布：
(1)静电平衡时，导体______没有净电荷(未被抵消的电荷)，电荷只分布在导体的________________________________________________________________________。
(2)在导体外表面，越尖锐的位置，电荷的密度(单位面积的电荷量)________，凹陷的位置几乎没有电荷。
4．处于静电平衡状态的导体，其外表面任一点的电场强度方向跟该点的表面________。
(1)处于静电平衡状态下的导体表面和内部的合电场强度均为零。( )
(2)静电平衡时，导体内部不再有电荷的定向移动。( )
(3)一个孤立的带电体，在自身所带电荷的电场中，处于静电平衡状态，不具有静电平衡的特点。( )

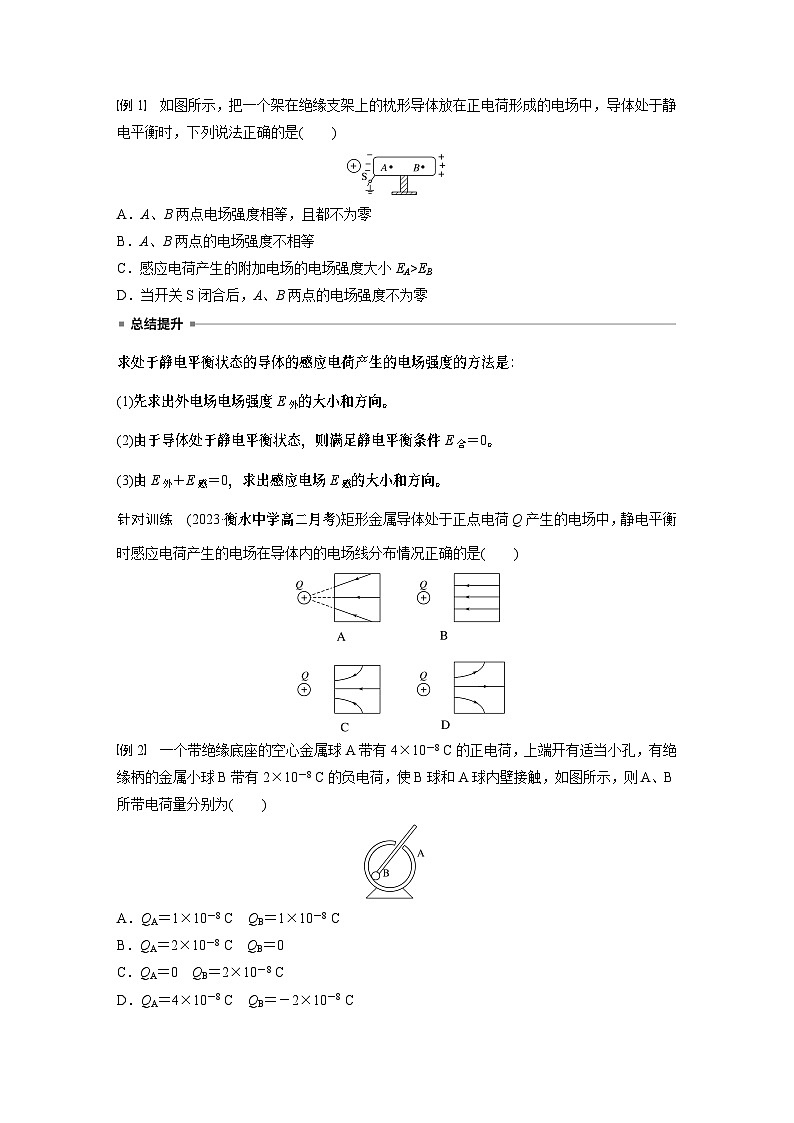

例1 如图所示，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中，导体处于静电平衡时，下列说法正确的是( )
A．A、B两点电场强度相等，且都不为零
B．A、B两点的电场强度不相等
C．感应电荷产生的附加电场的电场强度大小EA>EB
D．当开关S闭合后，A、B两点的电场强度不为零
求处于静电平衡状态的导体的感应电荷产生的电场强度的方法是：
(1)先求出外电场电场强度E外的大小和方向。
(2)由于导体处于静电平衡状态，则满足静电平衡条件E合＝0。
(3)由E外＋E感＝0，求出感应电场E感的大小和方向。
针对训练 (2023·衡水中学高二月考)矩形金属导体处于正点电荷Q产生的电场中，静电平衡时感应电荷产生的电场在导体内的电场线分布情况正确的是( )
例2 一个带绝缘底座的空心金属球A带有4×10－8 C的正电荷，上端开有适当小孔，有绝缘柄的金属小球B带有2×10－8 C的负电荷，使B球和A球内壁接触，如图所示，则A、B所带电荷量分别为( )
A．QA＝1×10－8 C QB＝1×10－8 C
B．QA＝2×10－8 C QB＝0
C．QA＝0 QB＝2×10－8 C
D．QA＝4×10－8 C QB＝－2×10－8 C
二、尖端放电
1．空气的电离：在一定条件下，导体尖端电荷________很大，导体尖端周围的强电场使空气中残留的带电粒子发生剧烈运动，并与空气分子碰撞从而使空气分子中的正负电荷________，这种现象叫作空气的电离。
2．尖端放电：所带电荷与导体尖端的电荷符号相反的粒子，由于被________，而与尖端上的电荷________，相当于导体从尖端________________的现象。
3．尖端放电的应用与防止：
(1)应用：避雷针是利用尖端放电避免雷击的一种设施。
(2)防止：高压设备中导体的表面尽量________会减少电能的损失。
(1)验电器的金属杆上端固定一个金属球而不是做成针尖状，这是为了防止尖端放电。( )
(2)避雷针避雷的原理是尖端放电能将云层中的电荷中和。( )
(3)为了美观，通常把避雷针顶端设计成球形。( )
(4)为了避免因尖端放电而损失电能，高压输电导线表面要尽量光滑。( )
例3 (2021·浙江6月选考)如图所示，在火箭发射塔周围有钢铁制成的四座高塔，高塔的功能最有可能是( )
A．探测发射台周围风力的大小
B．发射与航天器联系的电磁波
C．预防雷电击中待发射的火箭
D．测量火箭发射过程的速度和加速度
三、静电屏蔽
1．定义：导体壳(或金属壳)内达到静电平衡后，外电场对内部________产生影响，金属壳的这种作用叫作静电屏蔽。
2．实质：实质是利用了________________现象，使金属壳内的感应电荷的电场和外加电场的电场强度矢量和为________。
3．应用：(1)生活中有很多对静电屏蔽的应用，以此来保护壳内仪器不受外加电场影响。例如：电子仪器外部加装金属壳，通信电缆外面包有一层金属网，高压线路检修人员要穿屏蔽服。
(2)静电屏蔽不一定要用密封的金属容器，金属网也能起到屏蔽的作用，在野外的高压输电线的三条输电线上方还有两条导线，它们的作用就是与大地相连形成一个稀疏的金属网，以此来保护高压输电线不受雷击。
(1)电工穿上用导电金属材料与纺织纤维混纺制成的屏蔽服后，高压线在体内的电场强度为零。( )
(2)打雷时，人呆在汽车里要比呆在木屋里安全。( )
(3)有线电视信号线外面有一层金属丝，是为了静电屏蔽，使信号不受干扰。( )
(4)静电屏蔽一定要用密封的金属容器，金属网不能起到屏蔽作用。( )
例4 (2022·邢台市第二中学高二月考)下列关于静电屏蔽实验的说法正确的是( )
A．甲图中验电器的金属箔张开
B．乙图中验电器的金属箔不会张开
C．丙图中验电器的金属箔不会张开
D．甲、乙、丙三图中验电器的金属箔都张开
静电屏蔽的两种情况
四、静电吸附
1．静电吸附：在电场中，带电粒子在________作用下，向着电极运动，最后被吸附在电极上的现象。
2．静电除尘：当空气中的尘埃带电时，在静电力作用下，尘埃到达电极而被收集起来的过程。
3．静电喷漆：接负高压的涂料雾化器喷出的油漆微粒带负电，在静电力作用下，这些微粒向着作为正极的工件运动，并沉积在工件表面。
4．静电复印：复印机应用了静电吸附的原理。
例5 如图为静电除尘器除尘原理的示意图。尘埃在电场中通过某种机制带电，在静电力的作用下向集尘极迁移并沉积，以达到除尘的目的。下列表述正确的是( )
A．到达集尘极的尘埃带正电荷
B．电场方向由放电极指向集尘极
C．带电尘埃所受静电力的方向与电场方向相同
D．同一位置所带电荷量越多的尘埃所受静电力越大屏蔽外电场
外屏蔽
屏蔽内电场
全屏蔽或内屏蔽
图示
实现过程
因场源电荷产生的电场与导体球壳表面上感应电荷产生的电场在空腔内的合电场强度为零，达到静电平衡状态，起到屏蔽外电场的作用
当空腔外部接地时，外表面的感应电荷因接地将传给地球，外部电场消失，起到屏蔽内电场的作用
最终结论
导体内空腔不受外界电荷影响
接地导体空腔外部不受内部电荷影响
本质
静电感应与静电平衡，所以做静电屏蔽的材料只能是导体，不能是绝缘体
