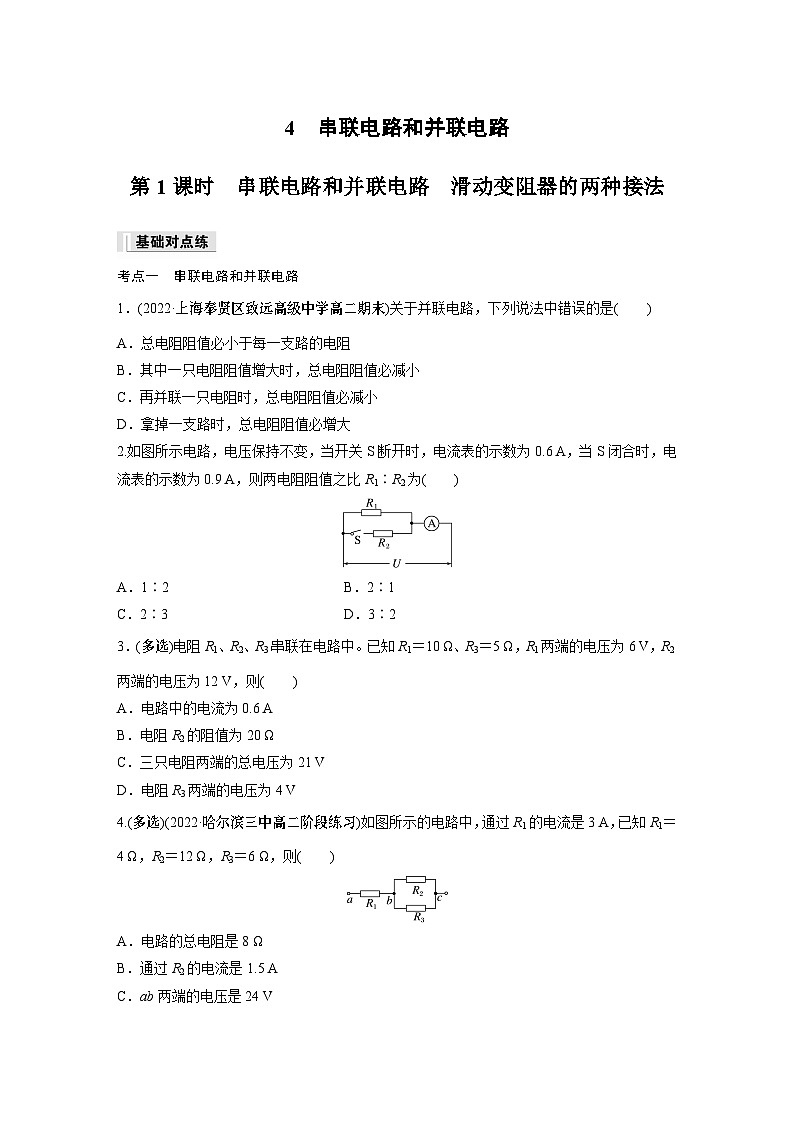

高中物理人教版 (2019)必修 第三册4 串联电路和并联电路第一课时课后复习题

这是一份高中物理人教版 (2019)必修 第三册4 串联电路和并联电路第一课时课后复习题，共4页。

考点一 串联电路和并联电路
1．(2022·上海奉贤区致远高级中学高二期末)关于并联电路，下列说法中错误的是( )
A．总电阻阻值必小于每一支路的电阻
B．其中一只电阻阻值增大时，总电阻阻值必减小
C．再并联一只电阻时，总电阻阻值必减小
D．拿掉一支路时，总电阻阻值必增大
2.如图所示电路，电压保持不变，当开关S断开时，电流表的示数为0.6 A，当S闭合时，电流表的示数为0.9 A，则两电阻阻值之比R1∶R2为( )
A．1∶2 B．2∶1
C．2∶3 D．3∶2
3．(多选)电阻R1、R2、R3串联在电路中。已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则( )
A．电路中的电流为0.6 A
B．电阻R2的阻值为20 Ω
C．三只电阻两端的总电压为21 V
D．电阻R3两端的电压为4 V
4.(多选)(2022·哈尔滨三中高二阶段练习)如图所示的电路中，通过R1的电流是3 A，已知R1＝4 Ω，R2＝12 Ω，R3＝6 Ω，则( )
A．电路的总电阻是8 Ω
B．通过R2的电流是1.5 A
C．ab两端的电压是24 V
D．ac两端的电压是24 V

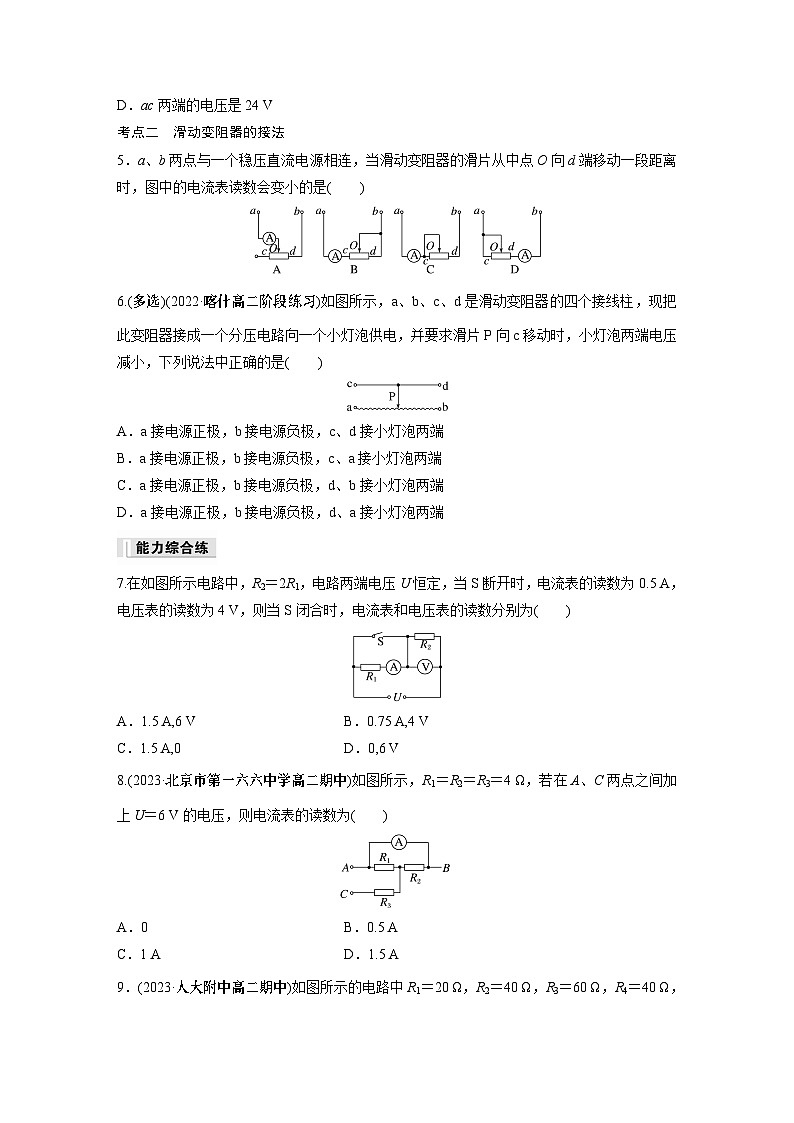

考点二 滑动变阻器的接法
5．a、b两点与一个稳压直流电源相连，当滑动变阻器的滑片从中点O向d端移动一段距离时，图中的电流表读数会变小的是( )
6.(多选)(2022·喀什高二阶段练习)如图所示，a、b、c、d是滑动变阻器的四个接线柱，现把此变阻器接成一个分压电路向一个小灯泡供电，并要求滑片P向c移动时，小灯泡两端电压减小，下列说法中正确的是( )
A．a接电源正极，b接电源负极，c、d接小灯泡两端
B．a接电源正极，b接电源负极，c、a接小灯泡两端
C．a接电源正极，b接电源负极，d、b接小灯泡两端
D．a接电源正极，b接电源负极，d、a接小灯泡两端
7.在如图所示电路中，R2＝2R1，电路两端电压U恒定，当S断开时，电流表的读数为0.5 A，电压表的读数为4 V，则当S闭合时，电流表和电压表的读数分别为( )
A．1.5 A,6 V B．0.75 A,4 V
C．1.5 A,0 D．0,6 V
8.(2023·北京市第一六六中学高二期中)如图所示，R1＝R2＝R3＝4 Ω，若在A、C两点之间加上U＝6 V的电压，则电流表的读数为( )
A．0 B．0.5 A
C．1 A D．1.5 A
9．(2023·人大附中高二期中)如图所示的电路中R1＝20 Ω，R2＝40 Ω，R3＝60 Ω，R4＝40 Ω，R5＝4 Ω，下面说法中，正确的是( )
A．若UAB＝140 V，C、D端开路，则UCD＝0
B．若UAB＝140 V，C、D端开路，则UCD＝140 V
C．若UCD＝104 V，A、B端开路，则UAB＝84 V
D．若UCD＝104 V，A、B端开路，则UAB＝60 V
10．两个定值电阻R1、R2串联后接在输出电压U＝12 V的直流电源上，且电源电压保持不变。把一个内阻不是远大于R1、R2的电压表接在R1两端(如图所示)，电压表的示数为8 V，如果把此表改接在R2两端，则电压表的示数( )
A．小于4 V B．等于4 V
C．大于或等于8 V D．大于4 V，小于8 V
11．(2023·广州市第一中学高二期中)如图所示是将滑动变阻器用作分压器的电路，A、B为分压器的输出端，电源电压U恒定，若把变阻器的滑片放在变阻器的中间，下列判断正确的是( )
A．A、B间不接负载时输出电压UAB＝eq \f(U,2)
B．当A、B间接上负载R时，输出电压UAB>eq \f(U,2)
C．负载电阻R越小，UAB越接近eq \f(U,2)
D．接上负载后要使UAB＝eq \f(U,2)，则滑片P应向下移动
12．(多选)(2022·玉溪师范学院附属中学高二开学考试)如图所示电路中，A1和A2为理想电流表，R1∶R2∶R3＝1∶2∶3。当a、b两点间加以恒定的电压U后，电流表示数分别为I1和I2，下列结论正确的是( )
A．I1∶I2＝3∶4
B．I1∶I2＝5∶9
C．将A1、A2换成理想电压表，其示数之比为3∶5
D．将A1、A2换成理想电压表，其示数之比为1∶1
