人教版 (2019)5 实验：练习使用多用电表综合训练题

这是一份人教版 (2019)5 实验：练习使用多用电表综合训练题，共4页。
A．红表笔是与表内的电源正极相连的
B．为了减小误差，应尽量使指针指在中间刻度附近
C．测电阻时，首先把红、黑表笔短接进行调零，然后再去测电阻
D．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越疏

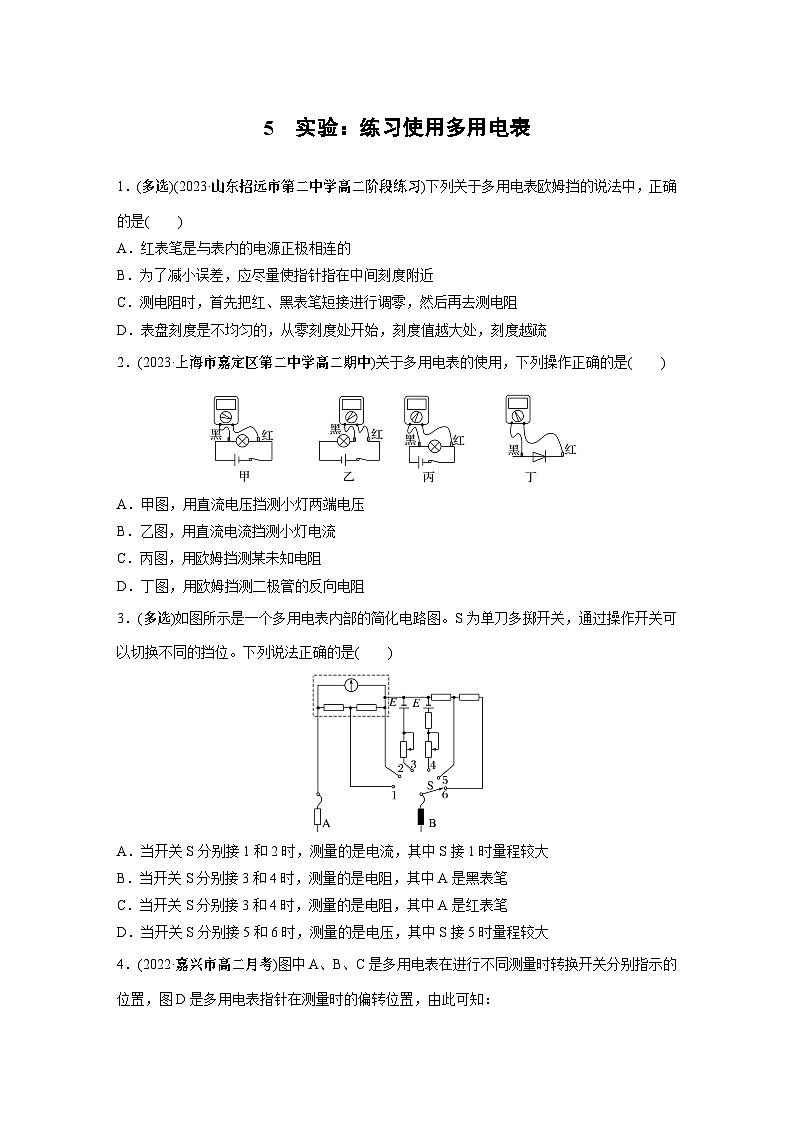

2．(2023·上海市嘉定区第二中学高二期中)关于多用电表的使用，下列操作正确的是( )

A．甲图，用直流电压挡测小灯两端电压
B．乙图，用直流电流挡测小灯电流
C．丙图，用欧姆挡测某未知电阻
D．丁图，用欧姆挡测二极管的反向电阻
3．(多选)如图所示是一个多用电表内部的简化电路图。S为单刀多掷开关，通过操作开关可以切换不同的挡位。下列说法正确的是( )
A．当开关S分别接1和2时，测量的是电流，其中S接1时量程较大
B．当开关S分别接3和4时，测量的是电阻，其中A是黑表笔
C．当开关S分别接3和4时，测量的是电阻，其中A是红表笔
D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大

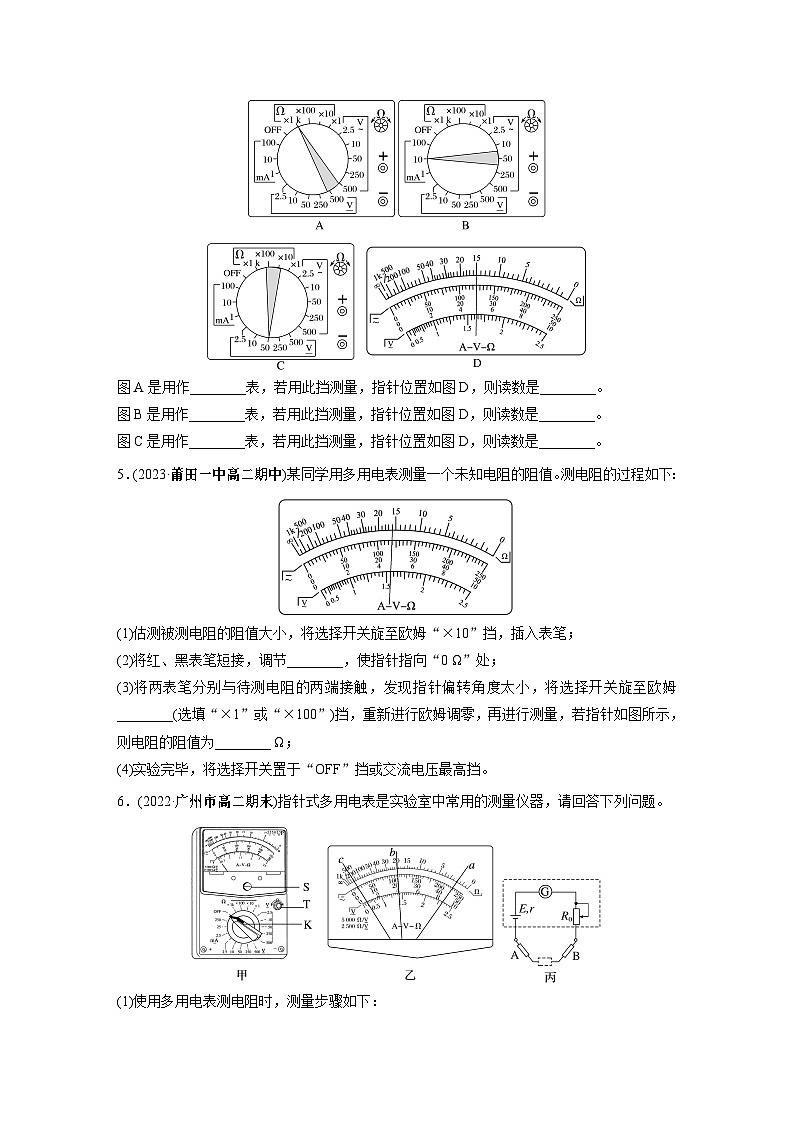

4．(2022·嘉兴市高二月考)图中A、B、C是多用电表在进行不同测量时转换开关分别指示的位置，图D是多用电表指针在测量时的偏转位置，由此可知：

图A是用作________表，若用此挡测量，指针位置如图D，则读数是________。
图B是用作________表，若用此挡测量，指针位置如图D，则读数是________。
图C是用作________表，若用此挡测量，指针位置如图D，则读数是________。
5．(2023·莆田一中高二期中)某同学用多用电表测量一个未知电阻的阻值。测电阻的过程如下：
(1)估测被测电阻的阻值大小，将选择开关旋至欧姆“×10”挡，插入表笔；
(2)将红、黑表笔短接，调节________，使指针指向“0 Ω”处；
(3)将两表笔分别与待测电阻的两端接触，发现指针偏转角度太小，将选择开关旋至欧姆________(选填“×1”或“×100”)挡，重新进行欧姆调零，再进行测量，若指针如图所示，则电阻的阻值为________ Ω；
(4)实验完毕，将选择开关置于“OFF”挡或交流电压最高挡。
6．(2022·广州市高二期末)指针式多用电表是实验室中常用的测量仪器，请回答下列问题。

(1)使用多用电表测电阻时，测量步骤如下：
①调节图甲所示旋钮________(选填“K”“T”或“S”)，使指针________；
②将选择开关旋转到欧姆挡的×10挡，并进行正确操作，接入待测电阻进行测量时发现指针指在图乙中的a位置，为了使多用电表测量的结果更准确，该同学应该选择欧姆挡________挡(选填“×1”或“×100”)；若经过正确操作，将两表笔接待测电阻两端时，指针指在图乙中的b位置，则待测电阻为________ Ω；
③测量完毕，将选择开关旋转到________位置；
(2)图丙是该多用电表欧姆挡内部电路示意图，用该多用电表测电阻，选择“×1 k”挡测量某二极管的阻值，指针指在图乙中的c位置，则与A表笔相连的是二极管的________(选填“正极”或“负极”)。
7.(2022·湖州市高二期末)如图，电池、开关和灯泡组成串联电路。当开关闭合时，发现灯泡不发光。在不能拆开电路的前提下，现使用一多用电表对故障电路进行检测：选择直流电压挡，闭合开关S，红、黑表笔分别接在接线柱E、F上，电压表示数为1.5 V；断开开关S，选择电阻“×1 k”挡，红、黑表笔分别同时接E、F，指针不偏转。则下列判断可能正确的是( )
A．灯泡短路 B．灯泡断路
C．导线DE断开 D．导线BF断开
8.图中的A、B、C为黑箱(即看不见内部电路结构的盒子)上的三个接点，箱内有两个电学元件与它们相连。为探明内部结构，某同学用多用电表进行了四步测量：
(1)用直流电压挡测量：A、B、C三点间均无电压。
(2)用欧姆挡测量：A、C间正反向电阻完全相同。
(3)用欧姆挡测量：黑表笔接A点、红表笔接B点，有电阻；反接后电阻值很大。
(4)用欧姆挡测量：黑表笔接C点、红表笔接B点，有电阻，阻值比第(2)步测得的大；反接后阻值很大。
请判断，黑箱内部有什么元件？它们是怎样连接的？
