高中物理必修三 第十一章　3　实验1　长度的测量及测量工具的选用同步练习

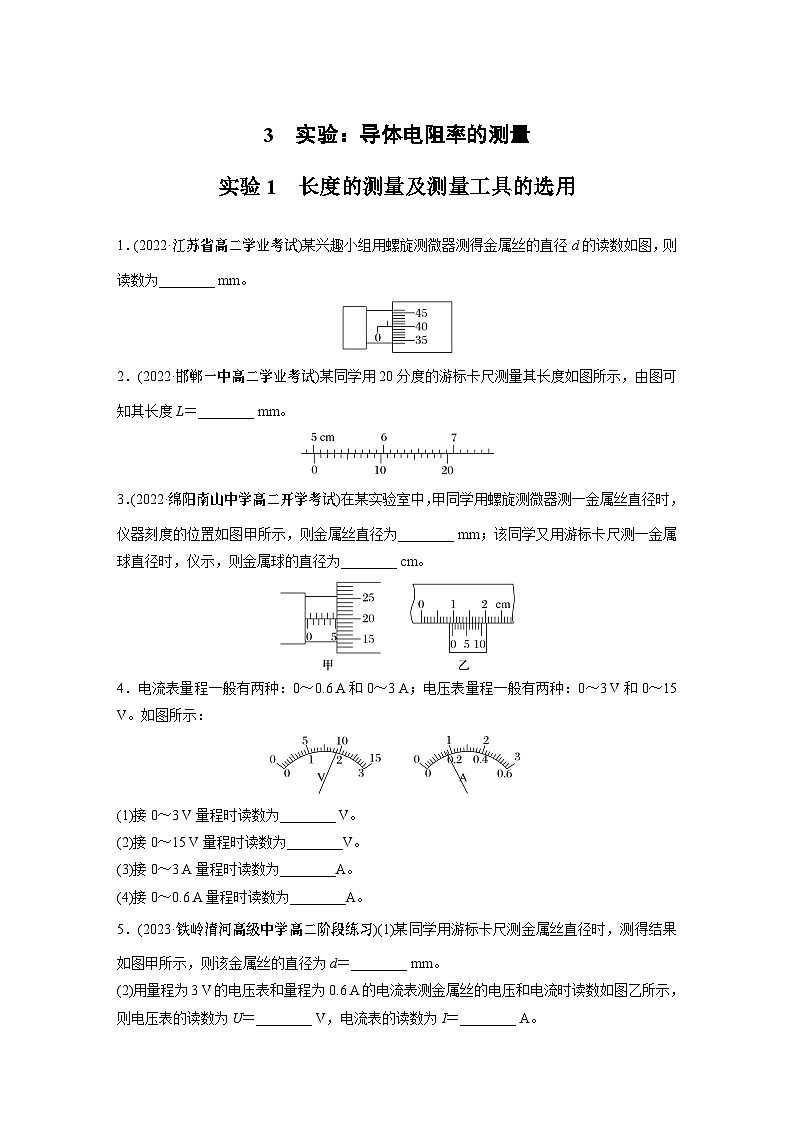

这是一份高中物理必修三 第十一章　3　实验1　长度的测量及测量工具的选用同步练习，共3页。
3　实验：导体电阻率的测量实验1　长度的测量及测量工具的选用1．(2022·江苏省高二学业考试)某兴趣小组用螺旋测微器测得金属丝的直径d的读数如图，则读数为________ mm。2．(2022·邯郸一中高二学业考试)某同学用20分度的游标卡尺测量其长度如图所示，由图可知其长度L＝________ mm。3．(2022·绵阳南山中学高二开学考试)在某实验室中，甲同学用螺旋测微器测一金属丝直径时，仪器刻度的位置如图甲所示，则金属丝直径为________ mm；该同学又用游标卡尺测一金属球直径时，仪示，则金属球的直径为________ cm。4．电流表量程一般有两种：0～0.6 A和0～3 A；电压表量程一般有两种：0～3 V和0～15 V。如图所示：(1)接0～3 V量程时读数为________ V。(2)接0～15 V量程时读数为________V。(3)接0～3 A量程时读数为________A。(4)接0～0.6 A量程时读数为________A。5．(2023·铁岭清河高级中学高二阶段练习)(1)某同学用游标卡尺测金属丝直径时，测得结果如图甲所示，则该金属丝的直径为d＝________ mm。(2)用量程为3 V的电压表和量程为0.6 A的电流表测金属丝的电压和电流时读数如图乙所示，则电压表的读数为U＝________ V，电流表的读数为I＝________ A。6．(2023·浑源中学高二阶段练习)(1)如图所示的两把游标卡尺，它们的游标尺从左至右分别为9 mm长10等分、19 mm长20等分，它们的读数依次为________ mm，________ cm；(2)使用螺旋测微器测量两金属丝的直径，示数如图所示，图(a)、(b)金属丝的直径分别为________ mm，________ cm。7．(2023·鞍山市高二期中)甲图中游标卡尺的读数为________ mm；乙图中螺旋测微器的读数为________ mm；丙图中电流表接0～0.6 A量程时读数为________ A。8．(2022·镇江市高二开学考试)某同学用50分度游标卡尺测小球的直径，读数前应锁定图甲中的部件________(选填“A”“B”或“C”)，游标卡尺读数部分放大图如图乙所示，读数为________ mm。将小球放入游标卡尺的凹槽内，具体操作如图丙所示，该操作会导致小球直径的测量值________真实值(选填“大于”“小于”或“等于”)。 9．读出如图所示的螺旋测微器和游标卡尺的示数，螺旋测微器的示数为________mm，使用游标尺为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标尺的后半部分，图中游标卡尺的读数为________cm。10．(1)新式游标卡尺的刻度线看起来很“稀疏”，使读数显得清晰明了，便于使用者正确读取数据。通常游标卡尺的刻度有10分度、20分度和50分度三种规格：新式游标卡尺也有相应的三种，但刻度却是19 mm等分成10份，39 mm等分成20份，99 mm等分成50份。如图甲就是一个“39 mm 等分成20份”的新式游标卡尺。用它测量某物体的厚度，示数如图甲所示，正确的读数是________ cm。(2)如图乙所示的螺旋测微器，正确的读数是________ cm。
