高中物理必修三 第十一章　3　实验2　金属丝电阻率的测量同步练习

这是一份高中物理必修三 第十一章　3　实验2　金属丝电阻率的测量同步练习，共3页。

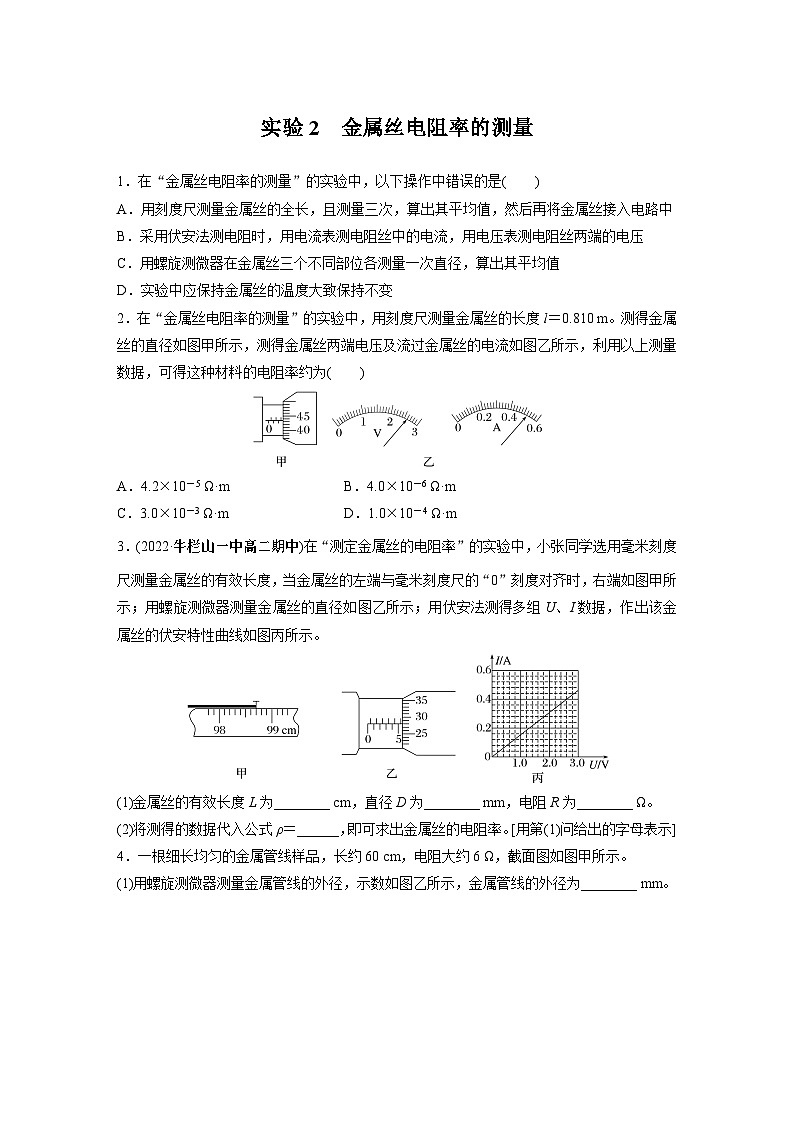

实验2　金属丝电阻率的测量1．在“金属丝电阻率的测量”的实验中，以下操作中错误的是(　　)A．用刻度尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．采用伏安法测电阻时，用电流表测电阻丝中的电流，用电压表测电阻丝两端的电压C．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值D．实验中应保持金属丝的温度大致保持不变2．在“金属丝电阻率的测量”的实验中，用刻度尺测量金属丝的长度l＝0.810 m。测得金属丝的直径如图甲所示，测得金属丝两端电压及流过金属丝的电流如图乙所示，利用以上测量数据，可得这种材料的电阻率约为(　　)A．4.2×10－5 Ω·m B．4.0×10－6 Ω·mC．3.0×10－3 Ω·m D．1.0×10－4 Ω·m3．(2022·牛栏山一中高二期中)在“测定金属丝的电阻率”的实验中，小张同学选用毫米刻度尺测量金属丝的有效长度，当金属丝的左端与毫米刻度尺的“0”刻度对齐时，右端如图甲所示；用螺旋测微器测量金属丝的直径如图乙所示；用伏安法测得多组U、I数据，作出该金属丝的伏安特性曲线如图丙所示。 (1)金属丝的有效长度L为________ cm，直径D为________ mm，电阻R为________ Ω。(2)将测得的数据代入公式ρ＝______，即可求出金属丝的电阻率。[用第(1)问给出的字母表示]4．一根细长均匀的金属管线样品，长约60 cm，电阻大约6 Ω，截面图如图甲所示。(1)用螺旋测微器测量金属管线的外径，示数如图乙所示，金属管线的外径为________ mm。(2)实验室有如下器材：A．电流表(量程0.6 A，内阻约0.1 Ω)B．电流表(量程3 A，内阻约0.03 Ω)C．电压表(量程3 V，内阻约3 kΩ)D．滑动变阻器(1 750 Ω，0.3 A)E．滑动变阻器(15 Ω，3 A)F．蓄电池(电压为6 V)G．开关一个，带夹子的导线若干要进一步精确测量金属管线样品的阻值，电流表应选________，滑动变阻器应选________。(只填代号字母)。(3)金属管线样品材料的电阻率为ρ，通过多次测量得出金属管线的电阻为R，金属管线的外径为d，要想求得金属管线内形状不规则的中空部分的横截面积S，在前面实验的基础上，还需要测量的物理量是________。计算中空部分横截面积的表达式为S＝________。5．(2022·通化市高二期末)现测量某种金属丝的电阻率，用螺旋测微器测量金属丝直径的结果如图甲所示；利用合适的实验器材，用导线连接的实物图如图乙所示，回答下列问题：(1)甲图的读数为________mm(2)按乙图的实物连接图，在下面的方框中画出电路图；(3)若金属丝的有效长度用l表示，横截面的直径用d表示，两端的电压用U0表示，通过的电流用I0表示，则该金属丝的电阻率ρ＝____________(用l、d、U0、I0、π来表示)。6．(2022·石屏县第一中学高二月考)某学生用如图甲所示的电路测金属导线的电阻率，可供使用的器材有：被测金属导线ab(电阻约10 Ω，允许流过的最大电流为0.8 A)，电源E(电源输出电压恒为E＝12 V)，电压表V(量程为3 V，内阻约为5 kΩ)，保护电阻：R1＝10 Ω ，R2＝30 Ω ，R3＝200 Ω，刻度尺，螺旋测微器，开关S，导线若干等。实验时的主要步骤如下：Ⅰ.用刻度尺量出导线ab的长度L，用螺旋测微器测出导线ab的直径d；Ⅱ.按如图甲所示电路将实验所需器材用导线连接好；Ⅲ.闭合开关S，移动接线触片P，测出aP长度x，读出电压表的示数U；Ⅳ.描点作出U－x曲线求出金属导线的电阻率ρ。(1)用螺旋测微器测量金属导线的直径d，其示数如图乙所示，该金属导线的直径 d＝___ mm；(2)如果实验时既要保证安全，又要测量误差较小，保护电阻R应选________(填“R1”“R2”或“R3”)；(3)根据多次实验测出的aP长度x和对应每次实验读出的电压表的示数U给出的图线如图丙所示，其中图线的斜率为k，则金属导线的电阻率ρ＝__________(用实验器材中给出的物理量字母和实验步骤中测出的物理量字母表示)。
