高中物理必修三 第十一章　4　第二课时　电表的改装　电流表的内接法和外接法同步练习

这是一份高中物理必修三 第十一章　4　第二课时　电表的改装　电流表的内接法和外接法同步练习，共4页。

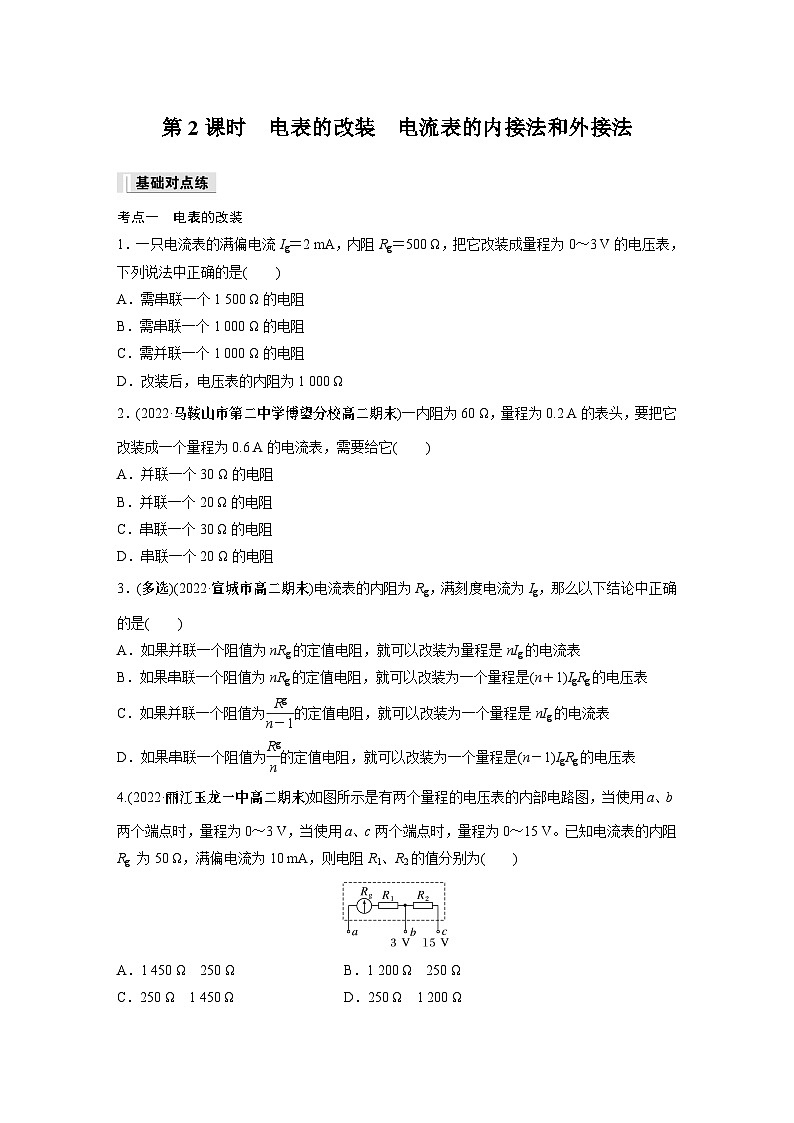

第2课时　电表的改装　电流表的内接法和外接法考点一　电表的改装1．一只电流表的满偏电流Ig＝2 mA，内阻Rg＝500 Ω，把它改装成量程为0～3 V的电压表，下列说法中正确的是(　　)A．需串联一个1 500 Ω的电阻B．需串联一个1 000 Ω的电阻C．需并联一个1 000 Ω的电阻D．改装后，电压表的内阻为1 000 Ω2．(2022·马鞍山市第二中学博望分校高二期末)一内阻为60 Ω，量程为0.2 A的表头，要把它改装成一个量程为0.6 A的电流表，需要给它(　　)A．并联一个30 Ω的电阻B．并联一个20 Ω的电阻C．串联一个30 Ω的电阻D．串联一个20 Ω的电阻3．(多选)(2022·宣城市高二期末)电流表的内阻为Rg，满刻度电流为Ig，那么以下结论中正确的是(　　)A．如果并联一个阻值为nRg的定值电阻，就可以改装为量程是nIg的电流表B．如果串联一个阻值为nRg的定值电阻，就可以改装为一个量程是(n＋1)IgRg的电压表C．如果并联一个阻值为eq \f(Rg,n－1)的定值电阻，就可以改装为一个量程是nIg的电流表D．如果串联一个阻值为eq \f(Rg,n)的定值电阻，就可以改装为一个量程是(n－1)IgRg的电压表4.(2022·丽江玉龙一中高二期末)如图所示是有两个量程的电压表的内部电路图，当使用a、b两个端点时，量程为0～3 V，当使用a、c两个端点时，量程为0～15 V。已知电流表的内阻Rg 为50 Ω，满偏电流为10 mA，则电阻R1、R2的值分别为(　　)A．1 450 Ω　250 Ω B．1 200 Ω　250 ΩC．250 Ω　1 450 Ω D．250 Ω　1 200 Ω考点二　电流表的内外接法5．(多选)在图中，甲、乙两图分别为测灯泡电阻R的电路图，下列说法正确的是(　　)A．甲图的接法叫作电流表外接法，乙图的接法叫作电流表内接法B．甲中R测>R真，乙中R测
