人教版 (2019)必修 第三册第十二章 电能 能量守恒定律2 闭合电路的欧姆定律第一课时练习

这是一份人教版 (2019)必修 第三册第十二章 电能 能量守恒定律2 闭合电路的欧姆定律第一课时练习，共5页。试卷主要包含了下列有关电动势的说法正确的是等内容，欢迎下载使用。

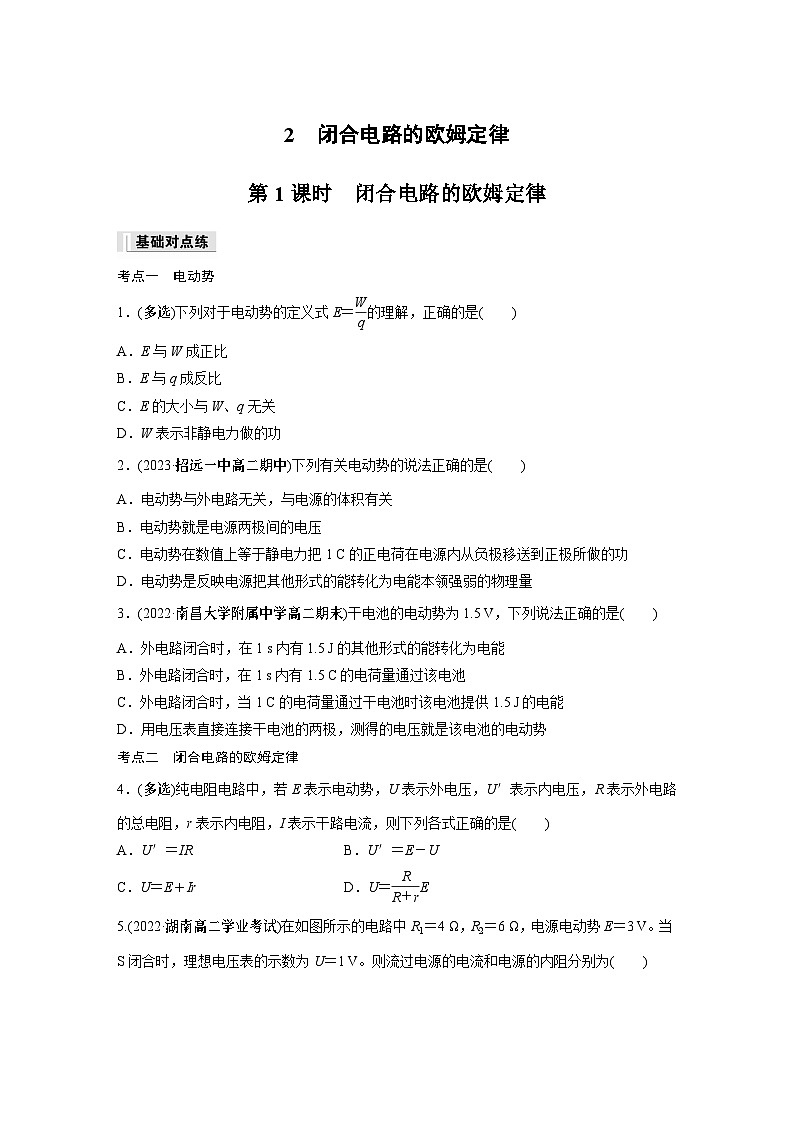

考点一 电动势
1．(多选)下列对于电动势的定义式E＝eq \f(W,q)的理解，正确的是( )
A．E与W成正比
B．E与q成反比
C．E的大小与W、q无关
D．W表示非静电力做的功
2．(2023·招远一中高二期中)下列有关电动势的说法正确的是( )
A．电动势与外电路无关，与电源的体积有关
B．电动势就是电源两极间的电压
C．电动势在数值上等于静电力把1 C的正电荷在电源内从负极移送到正极所做的功
D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量
3．(2022·南昌大学附属中学高二期末)干电池的电动势为1.5 V，下列说法正确的是( )
A．外电路闭合时，在1 s内有1.5 J的其他形式的能转化为电能
B．外电路闭合时，在1 s内有1.5 C的电荷量通过该电池
C．外电路闭合时，当1 C的电荷量通过干电池时该电池提供1.5 J的电能
D．用电压表直接连接干电池的两极，测得的电压就是该电池的电动势
考点二 闭合电路的欧姆定律
4．(多选)纯电阻电路中，若E表示电动势，U表示外电压，U′表示内电压，R表示外电路的总电阻，r表示内电阻，I表示干路电流，则下列各式正确的是( )
A．U′＝IR B．U′＝E－U
C．U＝E＋Ir D．U＝eq \f(R,R＋r)E

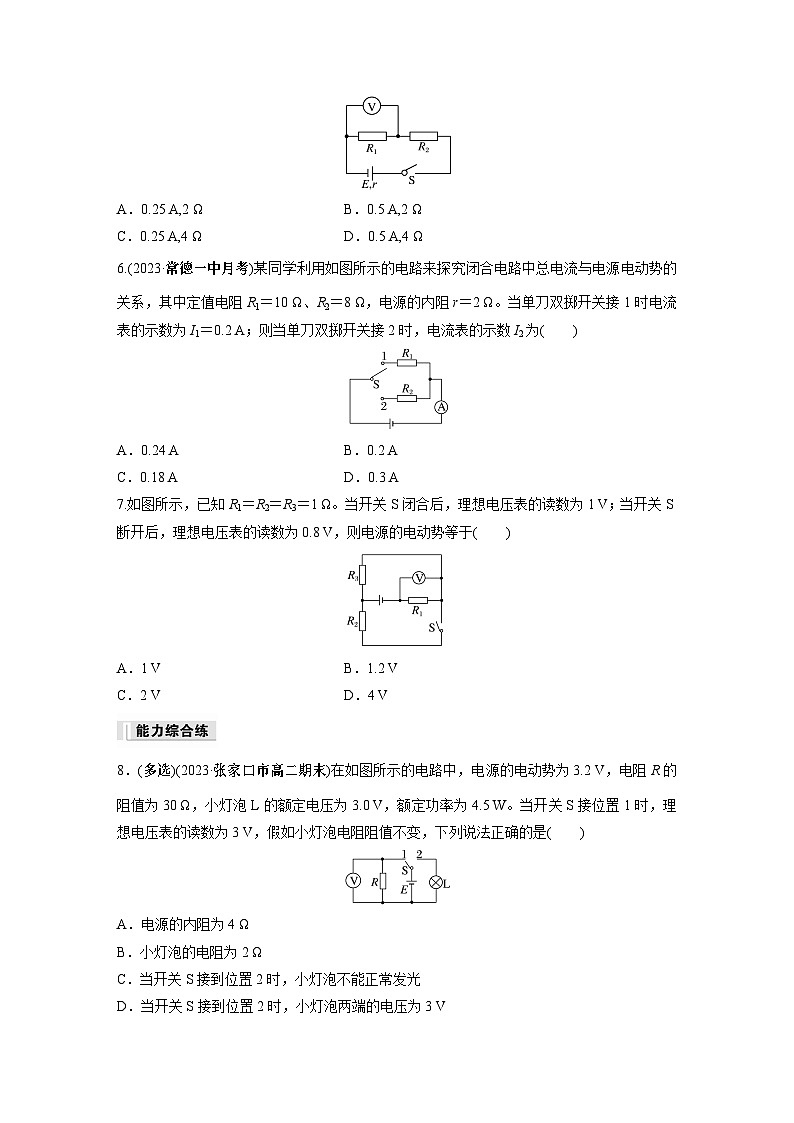

5.(2022·湖南高二学业考试)在如图所示的电路中R1＝4 Ω，R2＝6 Ω，电源电动势E＝3 V。当S闭合时，理想电压表的示数为U＝1 V。则流过电源的电流和电源的内阻分别为( )
A．0.25 A,2 Ω B．0.5 A,2 Ω
C．0.25 A,4 Ω D．0.5 A,4 Ω
6.(2023·常德一中月考)某同学利用如图所示的电路来探究闭合电路中总电流与电源电动势的关系，其中定值电阻R1＝10 Ω、R2＝8 Ω，电源的内阻r＝2 Ω。当单刀双掷开关接1时电流表的示数为I1＝0.2 A；则当单刀双掷开关接2时，电流表的示数I2为( )
A．0.24 A B．0.2 A
C．0.18 A D．0.3 A
7.如图所示，已知R1＝R2＝R3＝1 Ω。当开关S闭合后，理想电压表的读数为1 V；当开关S断开后，理想电压表的读数为0.8 V，则电源的电动势等于( )
A．1 V B．1.2 V
C．2 V D．4 V
8．(多选)(2023·张家口市高二期末)在如图所示的电路中，电源的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W。当开关S接位置1时，理想电压表的读数为3 V，假如小灯泡电阻阻值不变，下列说法正确的是( )
A．电源的内阻为4 Ω
B．小灯泡的电阻为2 Ω
C．当开关S接到位置2时，小灯泡不能正常发光
D．当开关S接到位置2时，小灯泡两端的电压为3 V
9.(多选)(2023·北京二中高二期中)超导限流器由超导部件和限流电阻并联组成，如图所示。超导部件有一个超导临界电流IC，当通过限流器的电流I>IC时，将造成超导部件失超，从超导态(本题认为电阻为零)转变为正常态(本题认为是一个纯电阻)。以此来限制电力系统的故障电流。已知超导部件的正常电阻为R1＝3 Ω，超导临界电流IC＝1.2 A，限流电阻R2＝6 Ω，小灯泡L上标有“6 V,6 W”字样，电源电动势E＝8 V，内阻r＝2 Ω。原来电路正常工作，现小灯泡L突然发生短路。则( )
A．小灯泡L短路前，通过R1的电流为eq \f(3,4) A
B．小灯泡L短路后，超导部件将由超导态转为正常态
C．小灯泡L短路后，通过R1的电流为2 A
D．小灯泡L短路后，通过R1的电流为eq \f(4,3) A
10.(2022·成都外国语学校高二期中)在如图所示的电路中，电阻R1＝8 Ω，R2＝R3＝6 Ω，R4＝3 Ω。当开关K断开时，理想电流表示数I1＝0.4 A，当K闭合时，电流表示数I2＝0.58 A。求：
(1)开关K闭合时外电路的总电阻R；
(2)电源的电动势E和内阻r。
11.(2022·微山县第二中学高二期中)某品牌的小汽车电动机和车灯的实际电路可以简化为如图所示的电路，电源电动势E＝12.5 V，内阻r＝0.05 Ω，电动机的线圈电阻RM＝0.02 Ω，只闭合S1时，电流表示数I1＝10 A，再闭合S2，电动机正常工作，电流表示数I2＝58 A(电流表内阻不计)，不考虑灯丝电阻的变化。求在S1、S2均闭合时：
(1)车灯两端的电压UL和通过电动机的电流IM；
(2)电动机输出功率P出。
12.如图所示电路中，电源电动势E＝12 V，内阻r＝2 Ω，R1＝4 Ω，R2＝6 Ω，R3＝3 Ω。
(1)若在C、D间连一个理想电压表，其读数是多少？
(2)若在C、D间连一个理想电流表，其读数是多少？
