高中物理必修三 第十二章　2　第二课时　路端电压与负载的关系　欧姆表的原理同步练习

这是一份高中物理必修三 第十二章　2　第二课时　路端电压与负载的关系　欧姆表的原理同步练习，共5页。

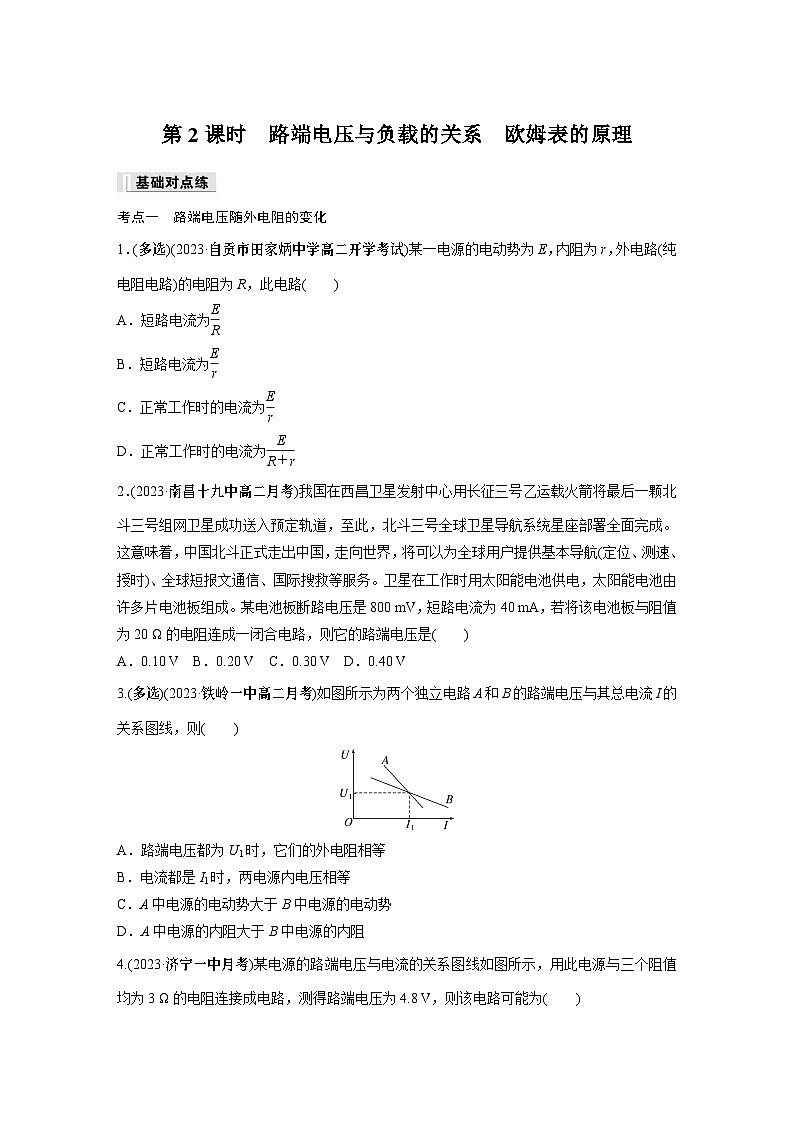

第2课时　路端电压与负载的关系　欧姆表的原理考点一　路端电压随外电阻的变化1．(多选)(2023·自贡市田家炳中学高二开学考试)某一电源的电动势为E，内阻为r，外电路(纯电阻电路)的电阻为R，此电路(　　)A．短路电流为eq \f(E,R)B．短路电流为eq \f(E,r)C．正常工作时的电流为eq \f(E,r)D．正常工作时的电流为eq \f(E,R＋r)2．(2023·南昌十九中高二月考)我国在西昌卫星发射中心用长征三号乙运载火箭将最后一颗北斗三号组网卫星成功送入预定轨道，至此，北斗三号全球卫星导航系统星座部署全面完成。这意味着，中国北斗正式走出中国，走向世界，将可以为全球用户提供基本导航(定位、测速、授时)、全球短报文通信、国际搜救等服务。卫星在工作时用太阳能电池供电，太阳能电池由许多片电池板组成。某电池板断路电压是800 mV，短路电流为40 mA，若将该电池板与阻值为20 Ω的电阻连成一闭合电路，则它的路端电压是(　　)A．0.10 V B．0.20 V C．0.30 V D．0.40 V3.(多选)(2023·铁岭一中高二月考)如图所示为两个独立电路A和B的路端电压与其总电流I的关系图线，则(　　)A．路端电压都为U1时，它们的外电阻相等B．电流都是I1时，两电源内电压相等C．A中电源的电动势大于B中电源的电动势D．A中电源的内阻大于B中电源的内阻4.(2023·济宁一中月考)某电源的路端电压与电流的关系图线如图所示，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V，则该电路可能为(　　)考点二　欧姆表的原理5.(多选)(2022·邯郸市高二期末)如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中正确的是(　　)A．它是根据闭合电路的欧姆定律制成的B．接表内电池负极的应是红表笔C．电阻的“∞”刻度一般在刻度盘的右端D．调零后刻度盘的中央刻度值是r＋Rg＋R6.如图所示，把一个量程为5 mA的电流表表头改装成欧姆表“×1”挡，表头的内阻是50 Ω，电池的电动势是1.5 V，内阻为10 Ω。经过欧姆调零之后测电阻，当欧姆表指针指到中间刻度位置时，被测电阻Rx的阻值是(　　)A．60 Ω B．150 Ω C．300 Ω D．600 Ω7.(2023·宁远明德湘南中学高二阶段练习)在如图所示的电路中，电源电动势E＝6 V，内阻r＝1 Ω，电流表内阻不计，定值电阻R的阻值为1 Ω，滑动变阻器的最大阻值R1＝4 Ω，在滑动变阻器的滑动端移动过程中，理想电压表的示数变化范围是(　　)A．1～3 V B．3～5 VC．0～6 V D．保持6 V不变8.(多选)(2023·宜昌夷陵中学月考)在如图所示的电路中，电源电动势E和内阻r均为定值，当外电路电阻R发生变化时，回路电流I、路端电压U、内电压U′都将随之发生变化。下列图像能正确表示其变化规律的是(　　)9.(2022·夏津一中高二期末)如图是一个将电流表改装成欧姆表的示意图。此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满偏刻度的eq \f(2,3)处。现用该表测一未知电阻，指针偏转到满偏刻度的eq \f(1,3)处，则该电阻的阻值为(　　)A．4R B．5R C．10R D．16R10．(多选)(2022·金华一中高二期中)在如图甲所示的电路中，R1、R2均为定值电阻，R1＝150 Ω，R2的阻值未知，R3是一滑动变阻器，当其滑片从最左端滑至最右端的过程中，测得电源的路端电压随总电流I的变化图线如图乙所示，其中图线上的A、B两点是滑片在滑动变阻器的两个不同端点时分别得到的，则(　　)A．电源的电动势为20 VB．电源的内阻为20 ΩC．定值电阻R2的阻值为10 ΩD．滑动变阻器R3的最大阻值为150 Ω11.(多选)如图所示为简单欧姆表的原理示意图，其中电流表的满偏电流Ig ＝300 μA，内阻Rg ＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，下列说法正确的是(　　)A．与接线柱A相连的是红表笔B．按正确使用方法测量电阻Rx时，指针指在刻度盘的正中央，则Rx ＝10 kΩC．若该欧姆表使用一段时间后，电池电动势变小，但此表仍能调零，测量Rx的阻值时，则测量值比真实值大D．测量电阻时，如果指针偏转角度过大，应将选择开关拨至倍率较小的挡位，重新调零后测量12．如图甲所示的电路，滑动变阻器与电源相连接，其中滑动变阻器的最大阻值Rm＝22 Ω，电源的输出电压U随外电路总电阻R按图乙所示的规律变化，其中MN段与横轴平行，且与U＝12 V的虚线接近重合。(1)求电源的电动势E、内阻r；(2)若在a、b间接一个理想电压表，求电压表的示数范围；(3)若干路电流不能超过2 A，求a、b间所接电阻的最小值。(结果保留一位小数)13．某型号多用电表欧姆挡的电路原理图如图甲所示。微安表G是欧姆表表头，其满偏电流Ig＝ 500 μA，内阻Rg＝950 Ω。电源电动势E＝1.5 V，内阻r＝1 Ω。电阻箱R1和电阻箱R2的阻值调节范围均为0～9 999.9 Ω。(1)某同学将图甲中的a、b端短接，为使微安表G满偏，则应调节R1＝________Ω；(2)如图乙所示，该同学将微安表G与电阻箱R2并联，利用该电路图组装一个“×100”倍率的欧姆表，要求欧姆表的表盘刻度示意图如图丙所示，其中央刻度标“15”，则该同学应调节R2＝______Ω；用此欧姆表测量一个阻值约2 000 Ω的电阻，测量前应调节R3＝________ Ω。(3)在上述(2)的条件下，欧姆表的刻度值是按电源电动势为1.5 V时标注的，若表内电池用旧，电源电动势下降到1.2 V时，测得某电阻是2 000 Ω，这个电阻的真实值是________Ω。
