深海7km意味着什么?有人说，设想你在7km深的蛟龙号潜水器中把一只脚伸到外面的水里，海水对你脚背的压力相当于1500个人叠起来踩在你的脚上!海水的压力果真有这么大吗?
第九章 压强
第1节 液体的压强
能说出连通器的特点，并能举出一些常见连通器的实例。
知道液体产生的压力特点，会分析计算有关问题。
学习了连通器原理就知道其中的奥妙，今天我们继续学习液体的压强。
当今世界最大的水利发电工程——三峡大坝横断江底，高185米，长2309.5米，是世界上最大的水力发电站，但也带来了航运方面的问题，那万吨巨轮是怎样翻过三峡大坝的呢？

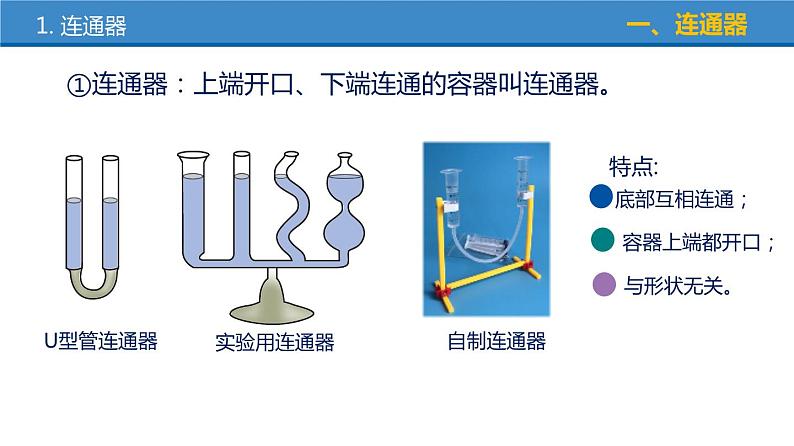

①连通器：上端开口、下端连通的容器叫连通器。

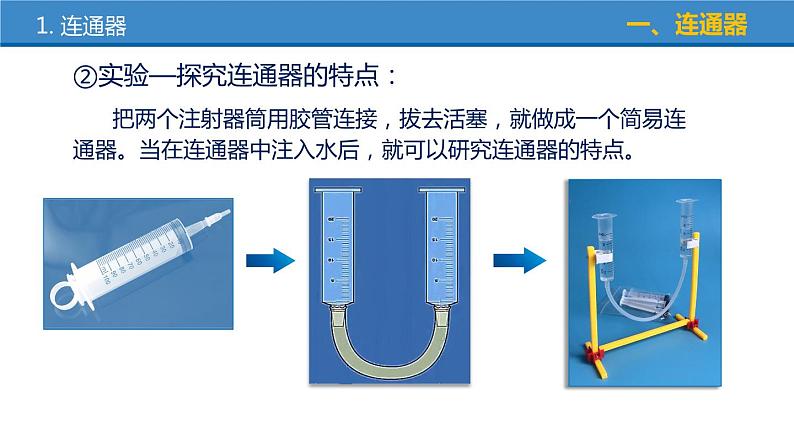

把两个注射器筒用胶管连接，拔去活塞，就做成一个简易连通器。当在连通器中注入水后，就可以研究连通器的特点。
②实验—探究连通器的特点：
实验探究：在连通器中加水，保持一个管筒不动，使另一个管筒升高或下降，待水面静止时观察两筒中水面高度。
现象：在连通器中加水，当水静止时，两筒中水面总是相平。
连通器里装入同一种液体，当液体不流动时，连通器各部分中的液面高度总是相平的。
由连通器特点可知，液面相平的条件： 连通器中只有一种液体；液体不流动。
视频演示——《连通器特点》
为什么连通器内只装一种液体且静止时各部分液面总是相平的？
（a）研究方法：“理想模型”法。
设想在U形管连通器的底部有一“液片AB”，以该“液片”为研究对象。该“液片”把液体分为左、右两部分，该液片要受到两边液体的压力。
液体静止，液片AB处于平衡状态
水平方向，液片受力平衡 F左=F右
液片两侧压强相等，即 p左=p右
得出h左=h右，液片两侧液柱高度相等
（b）连通器液面相平原理：
视频演示——《连通器液面相平原理》
茶壶的结构是上端开口，下部连通，构成一个连通器，因此是利用连通器特点工作的。根据同种液体，在液体不流动时连通器内各容器的液面总是保持相平可知，当壶内盛满水，水面茶嘴位置就可以倒出来了。
水位计也叫液位计（水位表），是用来观察液位高低的。
在房屋装修时，需在墙上画水平线，工人师傅常拿一根装有水的长透明塑料软管（实际上就是简单的水平仪），贴着墙面在软管两端的水面处作出标记，将标记连成直线，即得到一条水平线。 如图所示，他们在做标记时用到了物理学中 的知识。
下水管的哪部分是连通器？回水弯有什么作用？
④下水管道中的U形水管
　 牲畜自动饮水器两边的储水槽和饮水槽构成了一个连通器。
　　在牲畜饮水时，饮水槽里面的水位逐渐下降，储水槽里的浮球也随之下降。通过杠杆使阀门向上升起，使水从水管中流出，补充进水槽中。
当水槽里水面升高时，浮球也随之升高，通过杠杆带动阀门下降，关闭阀门，使水停止流入水槽。
原来，人们在三峡大坝侧边修建了一个巨大的连通器——船闸，下面我们一起看看轮船是怎样“翻过”大坝的。
此时上游闸门B打开，轮船就可以直接驶向上游了。
视频讲解——《船闸工作原理》
　　三峡大坝的双线五级船闸，它全长6.4公里，船闸上下落差达113米，船舶通过船闸要翻越40层楼房的高度，规模举世无双，是世界上最大的船闸。
视频欣赏——《三峡大坝中的船闸》
【例题1】三峡大坝是我国的宏伟工程。（1）船闸是利用 ___________的原理工作的。如图1是轮船开往下游时进入闸室后，欲到下游时的示意图，下一步应先打开 ______，再打开 ______。（选填“阀门A”、“阀门B”、“闸门C”或“闸门D”）（2）如图2所示，大坝设计成了上窄下宽的形状，原因是 _____________。
液体压强随深度的增加而增大
（1）船闸底部连通，左右两侧上端开口，是利用连通器的原理工作的。 如图轮船从上游进入闸室后，欲去往下游时，应先打开阀门B，使闸室内的水通过阀门流出，让闸室与下游的水面保持相平，再打开闸门D，让轮船驶入下游河道。 （2）三峡大坝设计成上窄下宽的形状，原因是：液体压强随着深度的增加而增大，底部河坝受到的压强大，宽厚的河坝能够承受较大的压强。
【例题2】三峡船闸是世界上最大的人造连通器。如图是轮船通过船闸的示意图，此时上游阀门A打开，下游阀门B关闭。下列说法正确的是（ ）A．闸室和上游水道构成连通器，水对阀门A两侧的压力相等B．闸室和上游水道构成连通器，水对阀门A右侧的压力大于左侧的压力C．闸室和下游水道构成连通器，水对阀门B右侧的压力大于左侧的压力D．闸室和下游水道构成连通器，水对阀门B两侧的压力相等
上游阀门A打开，下游阀门B关闭，闸室和上游水道构成连通器，当水静止时，两侧水深相同，水对阀门A两侧的压力相等，故A正确，B错； 阀门B关闭，闸室和下游水道不连通，不能构成连通器，不符合题意，故C、D错。
因为液体具有流动性，所以倒入容器中时，对容器底部的压力大小与容器的形状有一定的关系。
1. 三种常见形状的容器
设柱形容器的底面积为S，内盛有密度为ρ、深度为h的液体。
则液体对容器底部的压强为 p=ρgh
则液体对容器底部的压力为 F=pS=ρg hS
液体对容器底部的压力为 F=G液
hS 恰好是液体的体积V液
①柱形容器中液体的压力与液体重力的关系
结论：在柱形容器中，液体对容器底的压力大小等于液体自身的重力
= ρgV液=m液g=G液
2. 液体对容器底部的压力与容器形状的关系
②口大底小容器中液体的压力与液体重力的关系
则液体对容器底部的压力为 F=pS=ρg hS
液体对容器底部的压力为 F＜G液
hS 小于液体的总体积V液
设口大底小容器的底面积为S，内盛有密度为ρ、深度为h的液体。
结论：在口大底小的容器中，液体对容器底的压力小于液体的重力
＜ρgV液=m液g=G液
③口小底大容器中液体的压力与液体重力的关系
液体对容器底部的压力为 F＞G液
hS 大于液体的总体积V液
设口小底大容器的底面积为S，内盛有密度为ρ、深度为h的液体。
结论：在口小底大的容器中，液体对容器底的压力大于液体的重力
＞ρgV液=m液g=G液
④总结：液体对容器底的压力与容器形状的关系
液柱对容器底部的压力只等于以其底面积大小形成的液柱的重力。
在非直柱形容器中，液体对容器底的压力大小不等于液体重力。在计算或讨论非直柱形容器底所受压力和压强时，一般要先计算压强，然后再计算压力。
【例题2】将一未装满饮料的密闭饮料杯，先正立放置在水平桌面上，如图甲所示，饮料对杯底的压强是p1，对杯底的压力是F1；再将饮料杯倒立放置，如图乙所示（图中没有画出饮料液面的位置），饮料对杯底的压强是p2，对杯底的压力是F2，则p1 ___ p2 ， F1_____ F2。（选填“>” 、“
