初中科学浙教版八年级下册第1节 指南针为什么能指方向精品课时作业

这是一份初中科学浙教版八年级下册第1节 指南针为什么能指方向精品课时作业，共13页。试卷主要包含了家庭电路的组成，家庭电路用电器的连接，测电笔使用，家庭电路的故障分析，插座的构造及工作方式等内容，欢迎下载使用。

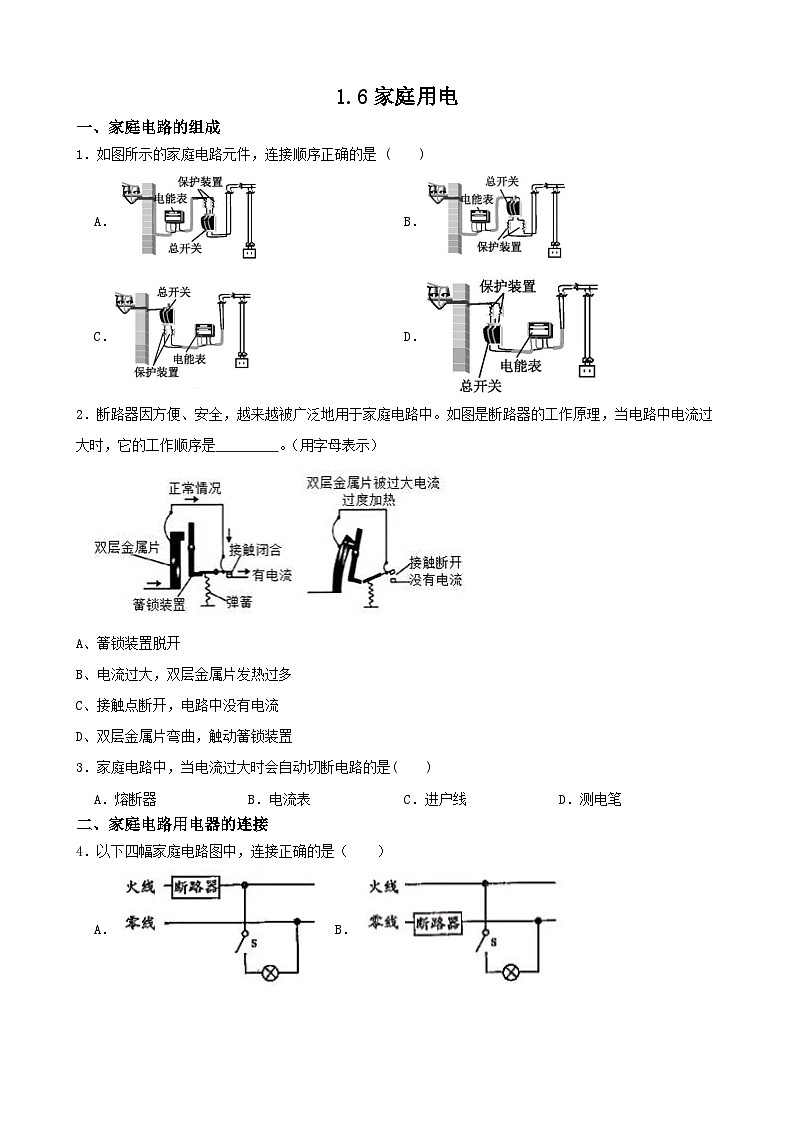

1．如图所示的家庭电路元件，连接顺序正确的是 ( )
A．B．
C．D．
2．断路器因方便、安全，越来越被广泛地用于家庭电路中。如图是断路器的工作原理，当电路中电流过大时，它的工作顺序是 。（用字母表示）
A、簧锁装置脱开
B、电流过大，双层金属片发热过多
C、接触点断开，电路中没有电流
D、双层金属片弯曲，触动簧锁装置
3．家庭电路中，当电流过大时会自动切断电路的是( )
A．熔断器B．电流表C．进户线D．测电笔
二、家庭电路用电器的连接
4．以下四幅家庭电路图中，连接正确的是（ ）
A．B．
C．D．

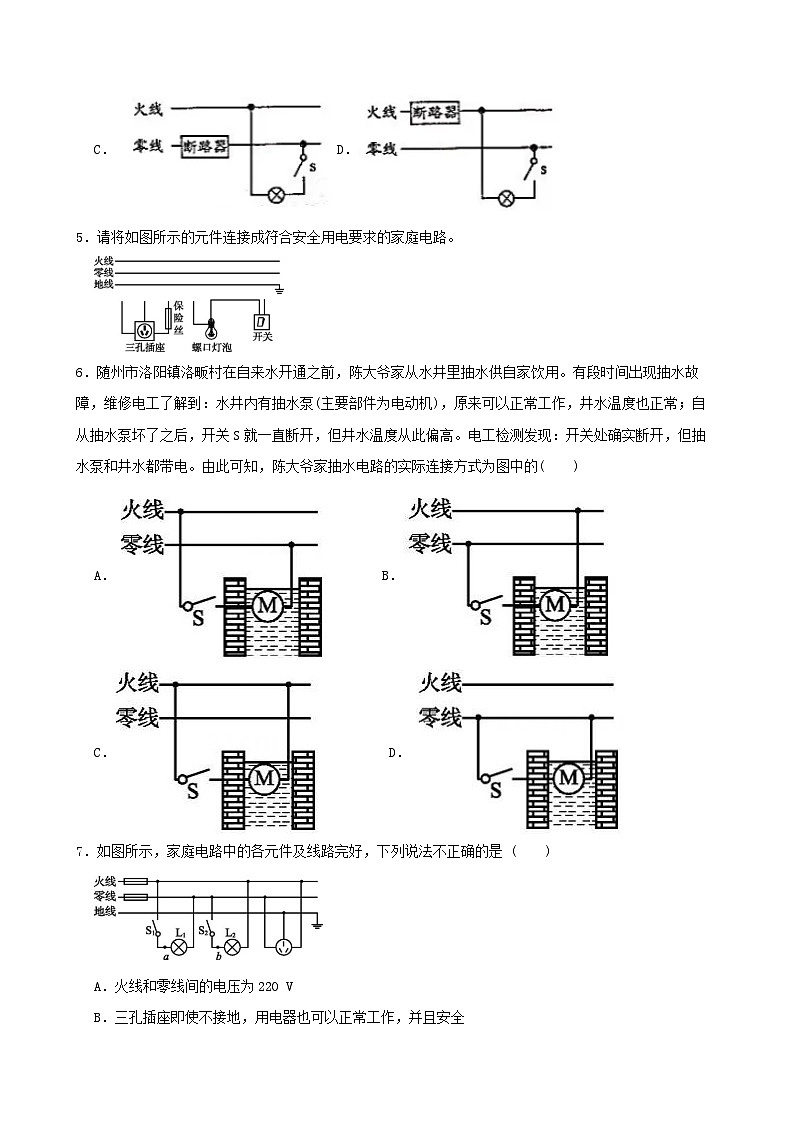

5．请将如图所示的元件连接成符合安全用电要求的家庭电路。
6．随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵(主要部件为电动机)，原来可以正常工作，井水温度也正常；自从抽水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但抽水泵和井水都带电。由此可知，陈大爷家抽水电路的实际连接方式为图中的( )
A． B．
C． D．
7．如图所示，家庭电路中的各元件及线路完好，下列说法不正确的是 ( )
A．火线和零线间的电压为220 V
B．三孔插座即使不接地，用电器也可以正常工作，并且安全
C．开关S2断开时，人接触b点会触电
D．开关S1断开时，人接触a点不会触电

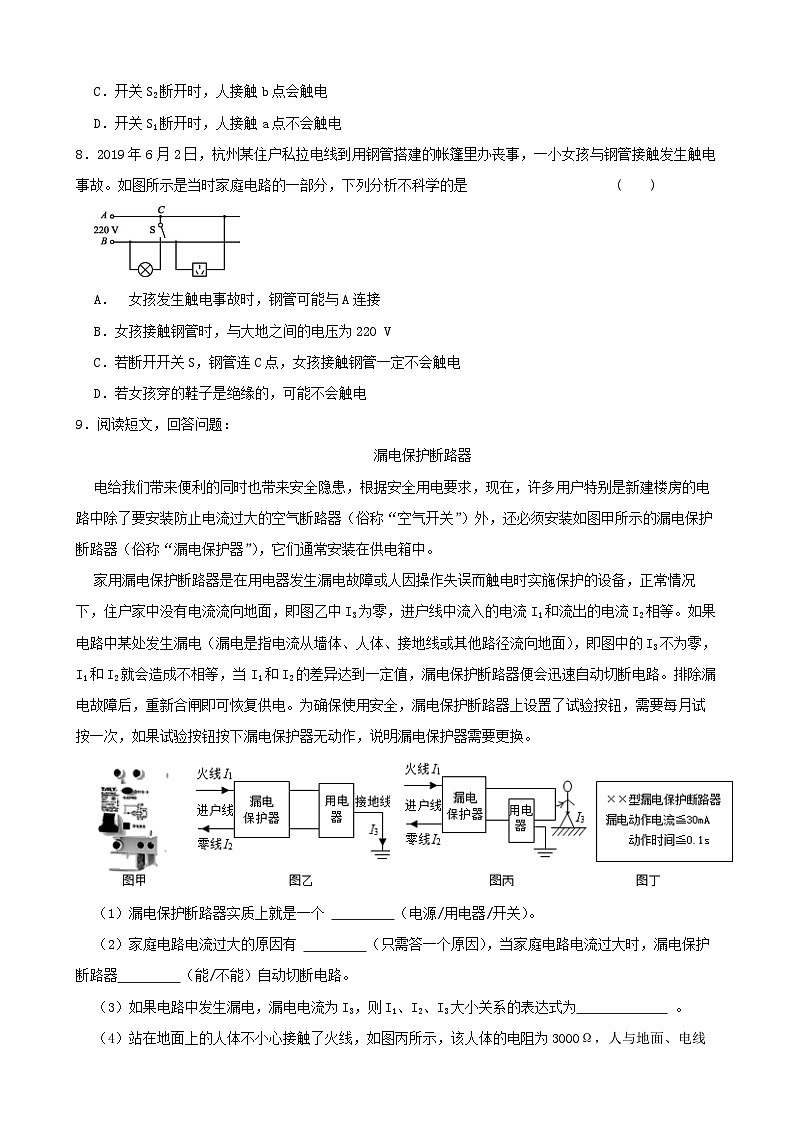

8．2019年6月2日，杭州某住户私拉电线到用钢管搭建的帐篷里办丧事，一小女孩与钢管接触发生触电事故。如图所示是当时家庭电路的一部分，下列分析不科学的是 ( )
A． 女孩发生触电事故时，钢管可能与A连接
B．女孩接触钢管时，与大地之间的电压为220 V
C．若断开开关S，钢管连C点，女孩接触钢管一定不会触电
D．若女孩穿的鞋子是绝缘的，可能不会触电
9．阅读短文，回答问题：
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，I1和I2就会造成不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）漏电保护断路器实质上就是一个 （电源/用电器/开关）。
（2）家庭电路电流过大的原因有 （只需答一个原因），当家庭电路电流过大时，漏电保护断路器 （能/不能）自动切断电路。
（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器 （能/不能）及时断开电路。
（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是 。
三、测电笔使用
10．如图所示是用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是 ( )
A． B．
C． D．
11．家庭电路的两根进户线，一根是火线，另一根是零线，两线之间的电压是 V。如图所示，判别两线用到的工具是试电笔，手触笔尾金属体，笔尖金属体 时氖管发光。
12．一般情况下，人体安全电压是 V以下。为防止触电事故的发生，在家庭电路中，安装电路之前，必须要使用测电笔判断火线和零线，如图甲、乙所示是小柯同学使用测电笔的两种方法，正确的是 。如图丙，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是 。
四、家庭电路的故障分析
13．现代化的生活已经离不开电了，如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是 伏；如果闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间 (填“短路”或“开路”)。
14．在家庭电路中有时在台灯插头插人插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断；有时在台灯开关断开的情况下，把台灯插头插人插座时，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的最大可能( )
A．前者是插座短路，后者是灯泡短路
B．前者是灯泡短路，后者 是插头短路
C．两者都是插座短路
D．两者都是插头短路
15．在如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用测电笔插进插座的两孔，氖管均发光，造成这一现象的原因是( )
A．插座发生短路了B．进户的火线断了
C．进户的零线断了D．某盏电灯的灯丝断了
16．如图为伏安法测小灯泡电阻的电路图。小明在实验中发现小灯泡不亮，电流表无示数，电压表有示数，则电路中出现的故障可能是 ；排除故障后，小明将小灯泡与铅笔芯串联，加热铅笔芯后发现小灯泡变亮，说明铅笔芯电阻随温度升高而 （选填“变大”、“变小”或“不变”）。
17．小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在图中a、b、c、d四个位置进行测试，测电笔均能发光。则电路故障是( )
A．a点与火线之间开路B．a点与b点之间开路
C．c点与d点之间开路D．d点与零线之间开路
18．如图所示为家庭电路的一部分，对其按如下顺序检测：①闭合开关S1，灯L1亮；②断开开关S1，闭合开关S2，灯L2不亮；再用测电笔测试a、b两点，发现只有测a点时，氖管发光。若电路中只有一处故障，则是( )
A．a.b两点间断路B．b点左侧的零线断路入
C．灯L2短路D．灯L2断路
19．如图所示的电路是家庭电路的一部分。据图回答：
（1）电工师傅想再安装一个插座，该插座与灯L1、L2 联。
（2）电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；
②再闭合S2，灯L1马上熄灭，灯L2不亮，则故障可能是L2所在支路发生 。
五、插座的构造及工作方式
20．如图所示，甲图是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是 线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚插火线。
21．家庭电路中，控制灯泡的开关与灯泡是 联的；如图三孔插座的第 孔与地线相连。
22．仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头要长一些，如图所示。那么，较长的那根插头接的是 (填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是 。
答案解析
1．【答案】B
【解答】在家庭电路中，从外到内依次为：进户线→电能表→总开关→保险丝→用电器，故B正确，而A、C、D错误。
故选B。
2．【答案】BDAC
【解答】当电路中电流过大时，
B.电流过大，双层金属片发热过多 ；
D.双层金属片弯曲，触动簧锁装置；
A.簧锁装置脱开；
C.接触点断开，电路中没有电流 。
则正确顺序为BDAC。
3．【答案】A
【解答】家庭电路中，当电流过大时会自动切断电路的是熔断器，又叫空气开关，故A正确，B、C、D错误。
故选A。
4．【答案】A
【解答】在家庭电路中，断路器应该接在火线上；开关应该接在火线和灯泡之间，故A正确，而B、C、D错误。
故选A。
5．【答案】如图所示
【解答】①三孔插座的左孔接零线，右孔接火线，中间的孔接地线。
②控制灯泡的开关应该接在火线上，灯泡的螺旋套应该与零线相连，如下图所示：
6．【答案】B
【解答】在家庭电路中，为了用电安全，开关必须接在火线上。当断开开关后，用电器切断与火线的连接，从而保证用电安全。根据题意可知，开关断开后，井水温度升高，说明有电流经过井水而发热，即井水通过导线与火线相连，也就是开关接在零线上，水泵直接接在火线上。
故选B。
7．【答案】B
【解答】A.火线和零线间的电压为220 V，故A正确不合题意；
B.三孔插座即使不接地，用电器也可以正常工作，但是失去了用电器金属外壳漏电时对人体的保护作用，故B错误符合题意；
C.开关S2断开时，人接触b点时，通过灯泡与火线相连，并与大地构成通路，因此会触电，故C正确不合题意；
D.开关S1断开时，人接触a点时，不能与火线连通，因此不会触电，故D正确不合题意。
故选B。
8．【答案】C
【解答】根据三孔插座的接线可知，左孔接零线，右孔接火线，则A应该为火线，B是零线。
A. 女孩发生触电事故时，钢管肯定与火线接触，即可能与A连接，故A正确不合题意；
B.女孩接触钢管时与火线连通，与大地之间的电压为220 V，故B正确不合题意；
C.若断开开关S，钢管连C点与火线连通，女孩接触钢管时就与火线接通，此时她可能通过大地构成通路而触电，故C错误符合题意；
D.若女孩穿的鞋子是绝缘的，则不能与大地构成通路，因此不会触电，故D正确不合题意。
故选C。
9．【答案】（1）开关
（2）断路；不能
（3）I1=I2+I3
（4）能
（5）C
【解答】（1）漏电保护断路器实质上就是一个开关；
（2）家庭电路电流过大的原因是：短路或总功率过大；
据题目中漏电保护器的作用是：如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路，故家庭电路电流过大时，熔断丝会熔断，但漏电保护器不会切断；
（3）由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1=I2+I3；
（4）站在地面上的人体不小心接触了火线时，
此时漏电电流I3=UR=220V3000Ω+2500Ω=0.04A=40mA，
由图丁可知，额定动作电流I≥30mA，
因I3＞I，所以，该漏电保护器能及时断开电路；
（5）A.闭合开关时，电阻R被短路，虚线框内火线电流仍然等于零线电流，无法模拟漏电情形，故A不符合要求；
BD.闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故BD不符合要求；
C.闭合开关时，通过虚线框内火线的电流等于通过电阻R和用电器的电流之和，所以通过虚线框内火线的电流大于通过该装置零线的电流，可以模拟漏电情形，故C符合要求。
故选C。
10．【答案】B
【解答】插座的左孔接零线，右孔接火线，则测电笔接触右孔时会发光。使用测电笔时，人体必须与尾部的金属体接触才行，故B正确，而A、C、D错误。
故选B。
11．【答案】220；接触火线
【解答】（1）家庭电路的两根进户线，一根是火线，另一根是零线，两线之间的电压是220V。
（2）如图所示，判别两线用到的工具是试电笔，手触笔尾金属体，笔尖金属体接触火线时氖管发光。
12．【答案】36；甲；CD间断路
【解答】（1）一般情况下，人体安全电压是36V以下。
（2）使用测电笔时，测电笔的尾部必须与人体接触，故选甲；
（3）A、B两点与火线相连，测电笔接触发光是正常的。而C点与零线相连，正常时测电笔接触应该不发光。而此时发光，只能说明C点通过灯泡与火线相连，而与零线断开了，即CD间出现断路。
13．【答案】220；开路
【解答】（1）如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是220伏.
（2）闭合开关后，灯泡不亮，D点与火线直接相连，那么测电笔接触D点发光是正常的。如果D和E是连通的，那么E点也与火线相连，测电笔接触时也应该发光。实际上E点不发光，那么D、E之间断路。
14．【答案】B
【解答】台灯插头插入插座后一切正常，而闭合开关后，保险丝熔断，说明此时电流没有经过灯泡，即灯泡短路。如果将台灯插头插入插座时，保险丝马上熔断，说明插头使插座的两个插孔之间发生短路，即插头短路。
故B正确，而A、C、D错误。
故选B。
15．【答案】C
【解答】A.插座发生短路，那么整个电路发生短路，此时保险丝肯定会熔断，故A不合题意；
B.进户的火线断了，那么插座肯定与火线断开，则测电笔接触插座的两孔时肯定不会发光，故B不合题意；
C.进户的零线断了，则三个灯泡都只与火线连通，没有与零线连通，肯定不会发光。插座的左孔通过灯泡与火线相连，因此测电笔接触会发光；右孔直接与火线相连，测电笔接触肯定发光，故C符合题意；
D.某盏电灯的灯丝断了 ，则只有这个灯泡不发光，其他的两个应该发光，故D不合题意。
故选C。
16．【答案】小灯泡断路；变小
【解答】（1）如图为伏安法测小灯泡电阻的电路图。小明在实验中发现小灯泡不亮，电流表无示数，电压表有示数，则电路中出现的故障可能是小灯泡断路；
（2）排除故障后，小明将小灯泡与铅笔芯串联，加热铅笔芯后发现小灯泡变亮，说明铅笔芯电阻随温度升高而变小。
17．【答案】D
【解答】根据图片可知，正常情况下，a、b、c三点直接与火线相连，测电笔接触时发光，而d点与零线相连，测电笔接触不会发光。而现在d点也发光，说明它与零线断开，借助灯泡的连接与火线相连，因此测电笔接触时会发光。
故D正确，而A、B、C错误。
故选D。
18．【答案】A
【解答】A.a.b两点间断路，开关S1闭合时， 灯泡L1正常与火线和零线相连，会正常发光。而开关S2闭合时，L2只与火线连通，没有与零线连通，因此不会发光。a点虽然接在零线上，但是通过灯泡L2与火线相连，因此测电笔接触时发光，故A符合题意；
B.b点左侧的零线断路入时，灯泡L1与零线断开，则 开关S1闭合时，它不会发光，与题意不符，故B不合题意；
C.灯L2短路时，一旦闭合开关S2， 保险丝就会熔断，此时测电笔接触a点也不会发光，故C不合题意；
D.灯L2断路，闭合开关S2时，a点不能与火线相连，因此测电笔接触时不会发光，故D不合题意。
故选A。
19．【答案】（1）并
（2）短路
【解答】（1）在家庭电路中，为了保证每个用电器两端的电压都是220V，且不相互影响，因此它们之间都是并联的。插座虽然不是用电器，但是它是用电器的快接口，因此也与其它用电器并联。
（2）闭合S1，灯L1亮，这说明灯泡L1所在的电路正常。再闭合S2，灯L1马上熄灭，灯L2不亮，这说明干路上的保险丝被烧断，即灯泡L2所在的支路发生短路。
20．【答案】火；D
【解答】能使试电笔的氖管发光的电线是火线，开关必须接在火线上，因此则A孔接的是火线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D插脚插火线。
故答案为：火；D
21．【答案】串；3
【解答】家庭电路中，为了安全，开关要接在火线上，开关和用电器之间串联，三孔插座的接法：左零右火，中间接地；
故答案为：串；3。
22．【答案】地线；在插入时先把用电器外壳与大地接通，拔出时后把用电器外壳与大地分离，更加安全
【解答】较长的那根插头接的是地线，我认为这根插头做长点的主要目的是：在插入时先把用电器外壳与大地接通，拔出时后把用电器外壳与大地分离，更加安全。
