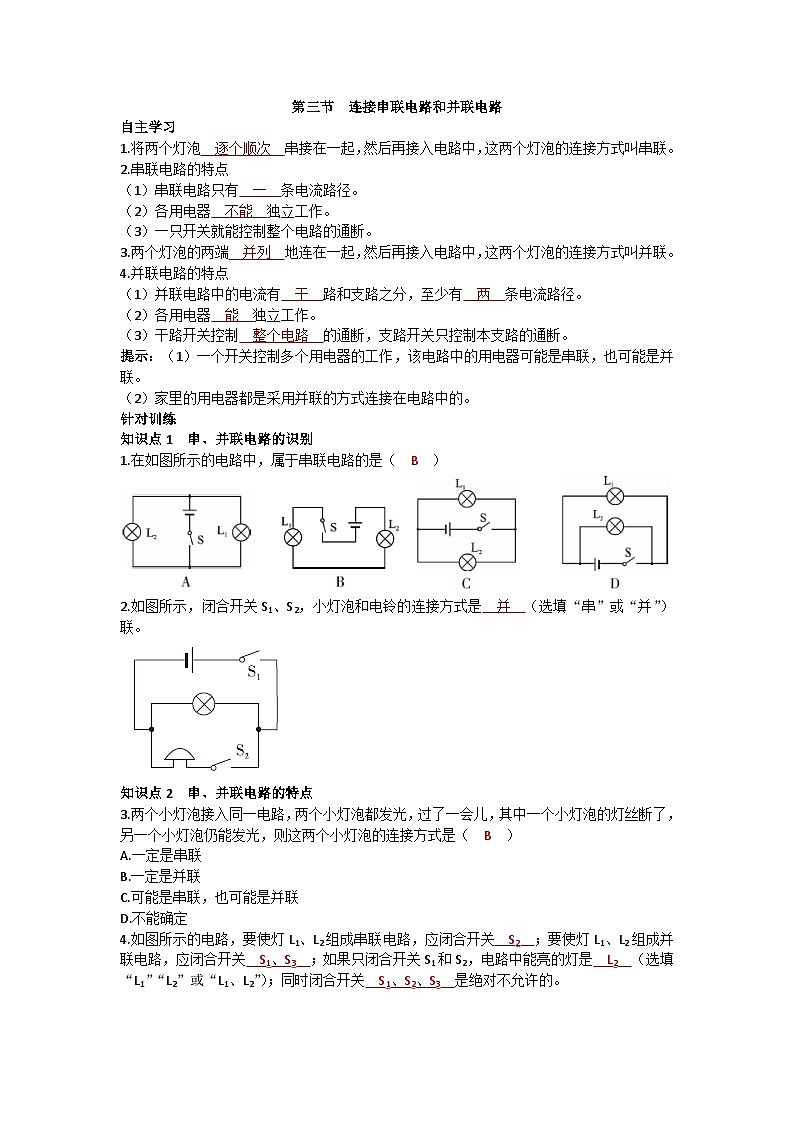

初中物理沪科版九年级全册第三节 连接串联电路和并联电路当堂达标检测题

这是一份初中物理沪科版九年级全册第三节 连接串联电路和并联电路当堂达标检测题，共4页。试卷主要包含了小燕所连的电路如图所示等内容，欢迎下载使用。
1.将两个灯泡 逐个顺次 串接在一起，然后再接入电路中，这两个灯泡的连接方式叫串联。2.串联电路的特点
（1）串联电路只有 一 条电流路径。
（2）各用电器 不能 独立工作。
（3）一只开关就能控制整个电路的通断。
3.两个灯泡的两端 并列 地连在一起，然后再接入电路中，这两个灯泡的连接方式叫并联。4.并联电路的特点
（1）并联电路中的电流有 干 路和支路之分，至少有 两 条电流路径。
（2）各用电器 能 独立工作。
（3）干路开关控制 整个电路 的通断，支路开关只控制本支路的通断。
提示：（1）一个开关控制多个用电器的工作，该电路中的用电器可能是串联，也可能是并联。
（2）家里的用电器都是采用并联的方式连接在电路中的。
针对训练
知识点1 串、并联电路的识别
1.在如图所示的电路中，属于串联电路的是（ B ）
2.如图所示，闭合开关S1、S2，小灯泡和电铃的连接方式是 并 （选填“串”或“并”）联。
知识点2 串、并联电路的特点
3.两个小灯泡接入同一电路，两个小灯泡都发光，过了一会儿，其中一个小灯泡的灯丝断了，另一个小灯泡仍能发光，则这两个小灯泡的连接方式是（ B ）
A.一定是串联
B.一定是并联
C.可能是串联，也可能是并联
D.不能确定
4.如图所示的电路，要使灯L1、L2组成串联电路，应闭合开关 S2 ；要使灯L1、L2组成并联电路，应闭合开关 S1、S3 ；如果只闭合开关S1和S2，电路中能亮的灯是 L2 （选填“L1”“L2”或“L1、L2”）；同时闭合开关 S1、S2、S3 是绝对不允许的。
知识点3 串、并联电路的连接

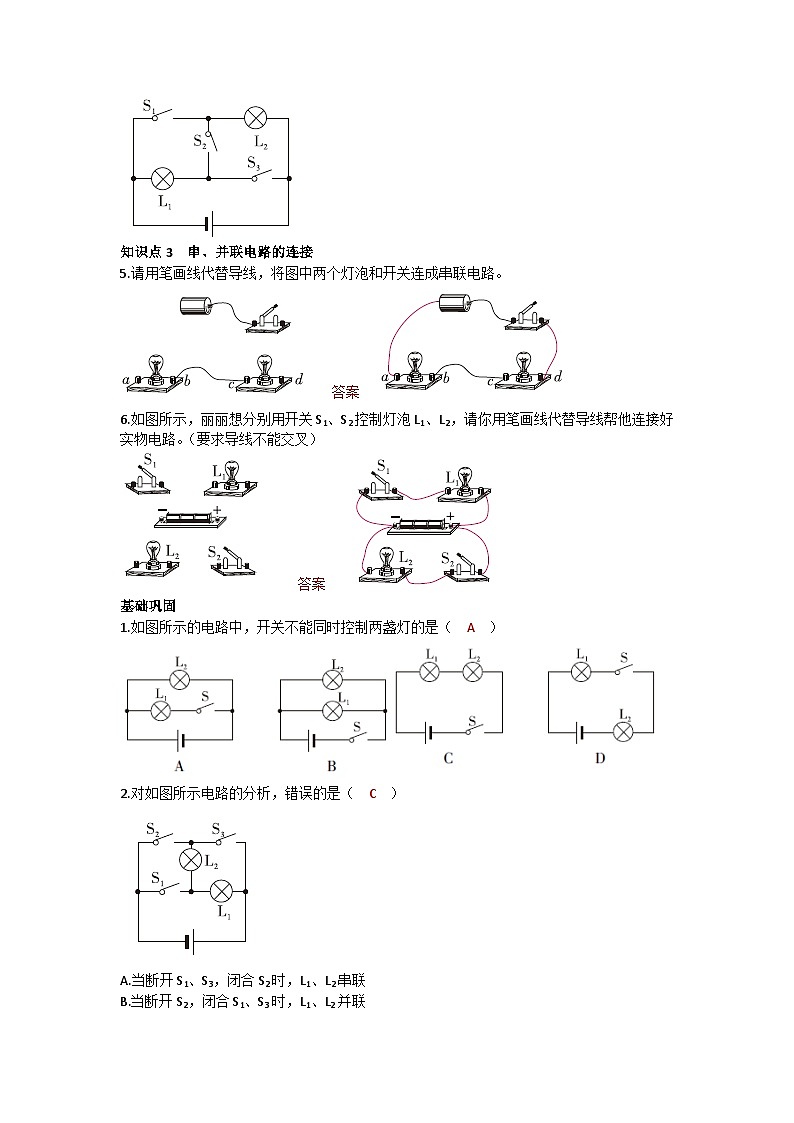

5.请用笔画线代替导线，将图中两个灯泡和开关连成串联电路。
答案
6.如图所示，丽丽想分别用开关S1、S2控制灯泡L1、L2，请你用笔画线代替导线帮他连接好实物电路。（要求导线不能交叉）
答案
基础巩固
1.如图所示的电路中，开关不能同时控制两盏灯的是（ A ）
2.对如图所示电路的分析，错误的是（ C ）
A.当断开S1、S3，闭合S2时，L1、L2串联
B.当断开S2，闭合S1、S3时，L1、L2并联
C.当断开S3，闭合S1、S2时，L1、L2串联
D.只要同时闭合S2、S3，就会出现短路现象
3.（2022无锡中考）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ B ）
4.在串联电路中，开关 可以 （选填“可以”或“不可以”）控制所有用电器，开关位置的改变 不会 （选填“会”或“不会”）影响它对用电器的控制作用。
5.如图所示的电路，当开关S1和S2都闭合时，电动机与灯泡都工作，它们的连接方式是 并联 。当闭合开关S1，断开S2时， 灯泡 （选填“电动机”“灯泡”或“电动机和灯泡”）开始工作。
6.如图所示的电路中，A、B、C、D是四个接线柱，请用笔画线代替导线连接相应的接线柱，使灯L1、L2并联。要求：连线横平竖直，规范画出完整电路图。
答案
拓展培优
7.小燕所连的电路如图所示。
（1）若开关闭合， L1 （选填“L1”或“L2”）被短接。
（2）若要连成两灯串联的电路，要拆除导线 b 。
（3）若要连成两灯并联的电路，需要改装其中一条导线，请在图中需要改装的导线上打“×”，并画出正确连接的导线。
答案
