沪科版九年级物理 第十四章 专题三：串、并联电路的设计练习

这是一份沪科版九年级物理 第十四章 专题三：串、并联电路的设计练习，共3页。

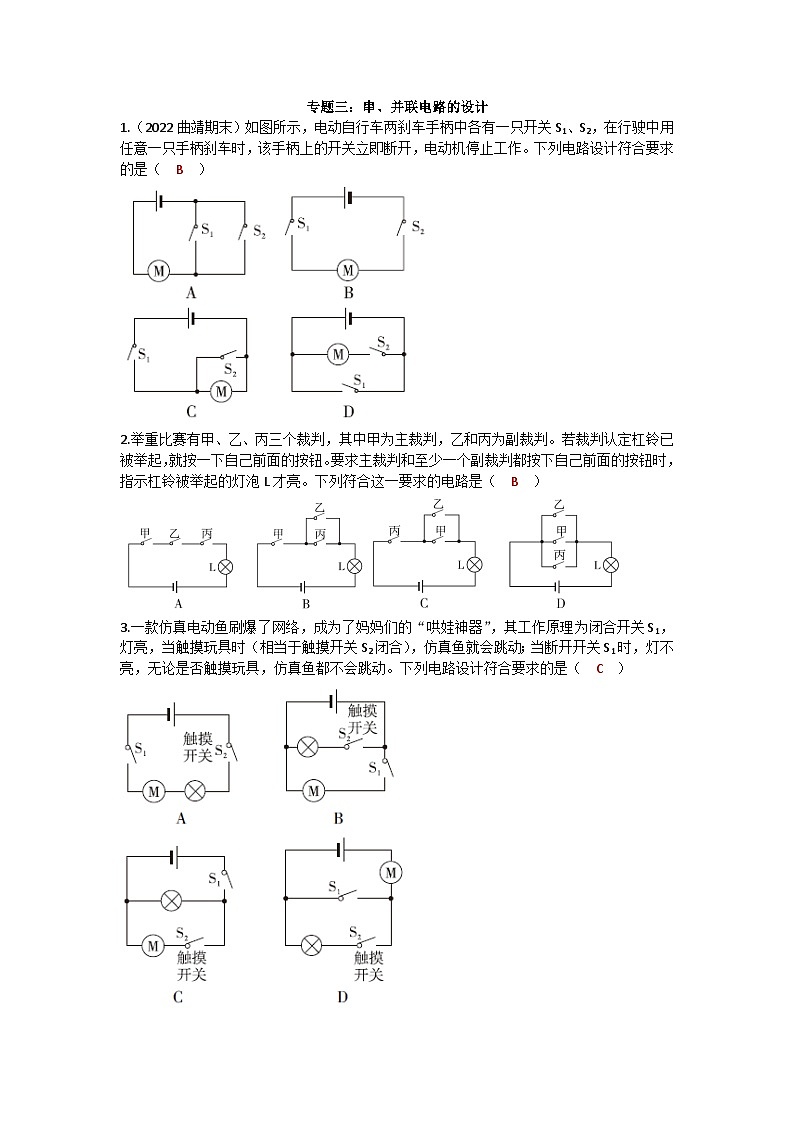

专题三：串、并联电路的设计1.（2022曲靖期末）如图所示，电动自行车两刹车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（ B ）2.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己前面的按钮。要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮。下列符合这一要求的电路是（ B ）3.一款仿真电动鱼刷爆了网络，成为了妈妈们的“哄娃神器”，其工作原理为闭合开关S1，灯亮，当触摸玩具时（相当于触摸开关S2闭合），仿真鱼就会跳动；当断开开关S1时，灯不亮，无论是否触摸玩具，仿真鱼都不会跳动。下列电路设计符合要求的是（ C ）4.如图所示是车位引导灯，在车位上方安装有超声波车位探测器，当没有车辆停在车位时，超声波探测器的信号（相当于开关）控制绿灯亮；有车辆停在车位时，超声波探测器的信号控制红灯亮，红灯和绿灯不能同时亮。下列电路设计符合要求的是（ B ）5.平时爸爸粗心大意，进门后总是忘记关门。为了提醒爸爸，小飞利用一根弹簧、几个铁片、1个小灯泡、1个电池组及若干导线设计了一个提醒电路。如图所示，当房门打开时，与开关相连的弹簧变形伸长，开关闭合使门框上的红灯发光；当房门关紧后，弹簧被压缩，开关断开，红灯熄灭。则下列电路中符合要求的是（ A ）6.现代智能手机通常支持多种解锁方式，解锁时可任选一种方式。如图所示的电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列电路中符合要求的是（ B ）7.在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下列四幅图中能够满足要求的是（其中选项A中的S1及选项C中的S1、S2为单刀双掷开关）（ C ） 8.楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；楼道光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将图中的电路连接完整。 答案 9.在抗击“新型冠状病毒感染”疫情的斗争中，医务人员需要随时看护患者，临时使用了一种呼唤电路，其元件如图所示（注意：有多少张床就按同样接法装多少盏电灯，图中只画出了两盏），患者只要按床头开关，他们就知道谁呼唤。请你为他们设计这个电路（你可以只研究两人同时按开关的情况）。 答案
