沪科版九年级物理 第十四章 专题二：画电路图、连接实物图练习

这是一份沪科版九年级物理 第十四章 专题二：画电路图、连接实物图练习，共2页。

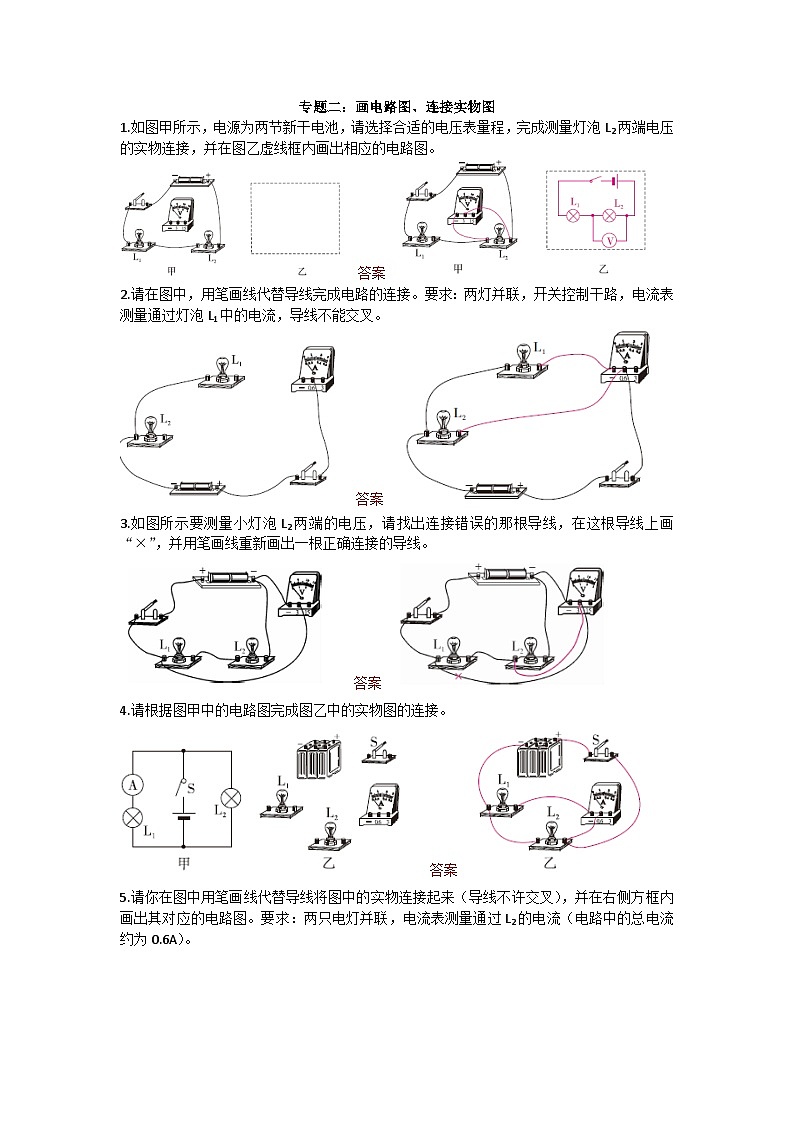

专题二：画电路图、连接实物图1.如图甲所示，电源为两节新干电池，请选择合适的电压表量程，完成测量灯泡L2两端电压的实物连接，并在图乙虚线框内画出相应的电路图。 答案 2.请在图中，用笔画线代替导线完成电路的连接。要求：两灯并联，开关控制干路，电流表测量通过灯泡L1中的电流，导线不能交叉。 答案 3.如图所示要测量小灯泡L2两端的电压，请找出连接错误的那根导线，在这根导线上画“×”，并用笔画线重新画出一根正确连接的导线。 答案 4.请根据图甲中的电路图完成图乙中的实物图的连接。 答案 5.请你在图中用笔画线代替导线将图中的实物连接起来（导线不许交叉），并在右侧方框内画出其对应的电路图。要求：两只电灯并联，电流表测量通过L2的电流（电路中的总电流约为0.6A）。 答案 6.请根据图中所示的实物图，在方框中画出它的电路图。 答案 7.（2022昆明市盘龙区期末）请在图中的“○”内填上电流表或电压表的符号，使两灯L1、L2都能发光。 答案 8.学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求：前后门来的客人均可呼叫。前门来的客人闭合开关，办公室的电铃响、红灯亮；后门来的客人闭合开关，办公室的电铃响、绿灯亮。请在图中帮助他画出符合要求的电路图（导线不得交叉）。 答案
